BRUKSANVISNING Solution T iFix CYBEX

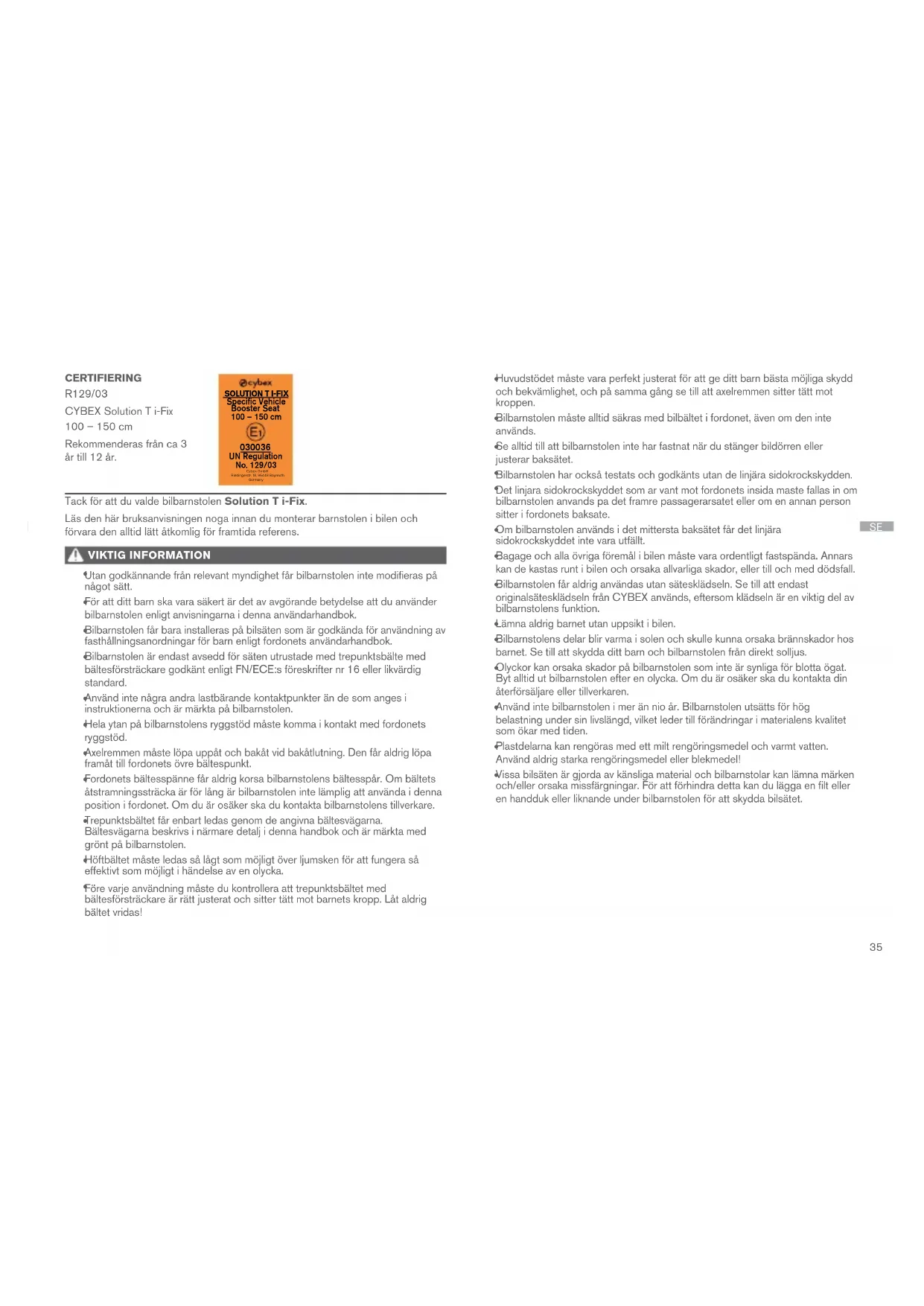

CERTIFIERING R129/03 CYBEX Solution T i-Fix 100 – 150 cm Rekommenderas från ca 3 år till 12 år.

Cybex GmbHRiedingerstr. 18, 95448 BayreuthGermany UN Regulation No. 129/03 Tack för att du valde bilbarnstolen Solution T i-Fix. Läs den här bruksanvisningen noga innan du monterar barnstolen i bilen och förvara den alltid lätt åtkomlig för framtida referens. VIKTIG INFORMATION

Utan godkännande från relevant myndighet får bilbarnstolen inte modifieras på något sätt.

För att ditt barn ska vara säkert är det av avgörande betydelse att du använder bilbarnstolen enligt anvisningarna i denna användarhandbok.

Bilbarnstolen får bara installeras på bilsäten som är godkända för användning av fasthållningsanordningar för barn enligt fordonets användarhandbok.

Bilbarnstolen är endast avsedd för säten utrustade med trepunktsbälte med bältesförsträckare godkänt enligt FN/ECE:s föreskrifter nr 16 eller likvärdig standard.

Använd inte några andra lastbärande kontaktpunkter än de som anges i instruktionerna och är märkta på bilbarnstolen.

Hela ytan på bilbarnstolens ryggstöd måste komma i kontakt med fordonets ryggstöd.

Axelremmen måste löpa uppåt och bakåt vid bakåtlutning. Den får aldrig löpa framåt till fordonets övre bältespunkt.

Fordonets bältesspänne får aldrig korsa bilbarnstolens bältesspår. Om bältets åtstramningssträcka är för lång är bilbarnstolen inte lämplig att använda i denna position i fordonet. Om du är osäker ska du kontakta bilbarnstolens tillverkare.

Trepunktsbältet får enbart ledas genom de angivna bältesvägarna. Bältesvägarna beskrivs i närmare detalj i denna handbok och är märkta med grönt på bilbarnstolen.

Höftbältet måste ledas så lågt som möjligt över ljumsken för att fungera så effektivt som möjligt i händelse av en olycka.

Före varje användning måste du kontrollera att trepunktsbältet med bältesförsträckare är rätt justerat och sitter tätt mot barnets kropp. Låt aldrig bältet vridas!

Huvudstödet måste vara perfekt justerat för att ge ditt barn bästa möjliga skydd och bekvämlighet, och på samma gång se till att axelremmen sitter tätt mot kroppen.

Bilbarnstolen måste alltid säkras med bilbältet i fordonet, även om den inte används.

Se alltid till att bilbarnstolen inte har fastnat när du stänger bildörren eller justerar baksätet.

Bilbarnstolen har också testats och godkänts utan de linjära sidokrockskydden.

Om bilbarnstolen används i det mittersta baksätet får det linjära sidokrockskyddet inte vara utfällt.

Bagage och alla övriga föremål i bilen måste vara ordentligt fastspända. Annars kan de kastas runt i bilen och orsaka allvarliga skador, eller till och med dödsfall.

Bilbarnstolen får aldrig användas utan sätesklädseln. Se till att endast originalsätesklädseln från CYBEX används, eftersom klädseln är en viktig del av bilbarnstolens funktion.

Lämna aldrig barnet utan uppsikt i bilen.

Bilbarnstolens delar blir varma i solen och skulle kunna orsaka brännskador hos barnet. Se till att skydda ditt barn och bilbarnstolen från direkt solljus.

Olyckor kan orsaka skador på bilbarnstolen som inte är synliga för blotta ögat. Byt alltid ut bilbarnstolen efter en olycka. Om du är osäker ska du kontakta din återförsäljare eller tillverkaren.

Använd inte bilbarnstolen i mer än nio år. Bilbarnstolen utsätts för hög belastning under sin livslängd, vilket leder till förändringar i materialens kvalitet som ökar med tiden.

Plastdelarna kan rengöras med ett milt rengöringsmedel och varmt vatten. Använd aldrig starka rengöringsmedel eller blekmedel!

Vissa bilsäten är gjorda av känsliga material och bilbarnstolar kan lämna märken och/eller orsaka missfärgningar. För att förhindra detta kan du lägga en filt eller en handduk eller liknande under bilbarnstolen för att skydda bilsätet.SE

PRODUKTDELAR (a) Ryggstöd (b) Lutningsbart huvudstöd (c) Höjdjustering av huvudstöd (d) Bälteskudde (e) Bältesspår för höftbältet (f) Bältesspår för axelremmen (g) Linjärt sidokrockskydd (L.S.P.) (h) ISOFIX-låsarmar (i) ISOFIX-justeringshandtag (j) ISOFIX-frigöringsknapp (k) ISOFIX-säkerhetsindikator (l) ISOFIX-fästpunkter

Koppla fast ryggstödet (a) i bälteskudden (d) genom att haka fast den utstående kanten på bälteskuddens axel. Ryggstödet (a) fälls sedan framåt.

RÄTT POSITION I BILEN

Med indragna ISOFIX-låsarmar (h) kan bilbarnstolen användas på bilsäten utrustade med trepunktsbälte med bältesförsträckare. För användning av ISOFIX, se listan med kompatibla fordon på go.cybex-online.com/solution-t-ifix-car-compatibility. Om barnet är längre än 135 cm, kan kompatibiliteten mellan Solution T i-Fix och ditt fordon sänkas. Se listan med kompatibla fordon för att kontrollera huruvida bilbarnstolen kan användas i alla huvudstödspositioner utan restriktioner. I undantagsfall kan bilbarnstolen även användas i framsätet. Följ alltid rekommendationerna från fordonets tillverkare.

• Kontrollera alltid att ryggstöden i bilen är låsta i upprätt läge.

• När bilbarnstolen monteras i det främre passagerarsätet ska sätet alltid skjutas så långt bak som möjligt utan att det påverkar bältesdragningen.

2. Använd ISOFIX-justeringshandtaget (i) under bälteskudden (d) och dra ut de

två ISOFIX-låsarmarna (h) så långt det går.

3. Vrid nu ISOFIX-låsarmarna (h) 180° så att de är riktade mot ISOFIX-

4. Placera bilbarnstolen på rätt säte i bilen.

5. Skjut in de två ISOFIX-låsarmarna (h) i ISOFIX-fästpunkterna (l) tills de låses

på plats med ett hörbart ”KLICK”.

6. Använd ISOFIX-justeringshandtaget (i) och tryck bilbarnstolen mot bilsätet.

7. Se till att bilbarnstolens hela ryggstöd (a) ligger an mot bilsätets ryggstöd.

Om bilens huvudstöd är i vägen drar du det så långt upp det går eller tar bort det helt (utom för bakåtvända säten).

8. Kontrollera att bilbarnstolen sitter säkert genom att försöka dra loss den från

ISOFIX-fästpunkterna (l). De gröna säkerhetsindikatorerna (k) måste vara tydligt synliga på båda sidor av bilbarnstolen.

9. Om bilbarnstolen används utan ISOFIX kan systemet stoppas undan under

Genom att använda ISOFIX skapas en anslutning till fordonet som ökar barnets säkerhet. Barnet måste fortfarande använda bilens trepunktsbälte.

10. Öppna den linjära sidostötbarriären (L.S.P.) (g) på fordonsdörrens sida genom

att trycka hårt på det ställe som är märkt PRESS.

11. För att stänga det linjära sidokrockskyddet (L.S.P) (g) som inte är riktat mot

bildörren, skjut det bakåt och tryck sedan inåt tills det låses på plats. För att fälla ut det linjära sidokrockskyddet (L.S.P.) (g) igen, tryck bestämt på den del av L.S.P. som är märkt ”PRESS".

Bilbarnstolen kan också användas utan sidokrockskyddet om det inte finns tillräckligt med plats i bilen.

TA UT BILBARNSTOLEN UR FORDONET

Följ monteringsstegen i omvänd ordning.

1. Lås upp ISOFIX-låsarmarna (h) på båda sidorna genom att trycka på ISOFIX-

frigöringsknapparna (j) dra tillbaka dem samtidigt.

2. Dra bort bilbarnstolen från ISOFIX-fästpunkterna (l).

3. Ta bort bilbarnstolen och stoppa undan ISOFIX-systemet genom att utföra

monteringen i omvänd ordning.

LUTNINGSBART HUVUDSTÖD

Det lutningsbara huvudstödet (b) förhindrar att barnets huvud tippar framåt på ett farligt sätt medan barnet sover. Det kan ställas in i ett av tre lägen. Skjut huvudstödet (b) framåt tills önskat läge nås. För att återställa huvudstödet till ursprungsläget måste det (b) lyftas och dras tillbaka.

Barnets huvud ska alltid vara i kontakt med det lutningsbara huvudstödet.SE

Huvudstödet (b) kan justeras med hjälp av höjdjusteringen (c) på huvudstödets baksida (b). Det finns 12 höjdlägen som kan ställas in. Justera huvudstödet (b) så att det är max. 2 cm (ungefär två fingrar) mellan barnets axlar och huvudstödet (b).

Huvudstödets höjd kan fortfarande justeras när bilbarnstolen är monterad i bilen.

1. Dra bilbältet runt barnet och för in låstungan i bältesspännet. Det måste låsas

på plats med ett hörbart ”KLICK”.

2. Placera höftbältet i de gröna bältesspåren för höftbältet (e) på bilbarnstolen.

3. Dra i axelremmen för att dra åt höftbältet.

4. På sidan av bilbarnstolen bredvid bältesspännet måste axelremmen och

höftbältet föras ihop i bältesspåret för höftbältet (e).

5. För in axelremmen genom bältesspåret för axelremmen (f) tills det sitter i

6. Se till att axelremmen löper över barnets nyckelben och inte vidrör barnets

hals. Justera vid behov huvudstödets höjd (b) för att ändra bältets läge. TA AV OCH SÄTTA TILLBAKA SÄTESKLÄDSELN Bilbarnstolens klädsel består av 5 delar (2x huvudstöd, 2x ryggstöd och bälteskudde). De hålls på plats på flera ställen med tryckknappar, kardborreband och elastiska band. När alla dessa har lossats kan du ta av klädselns enskilda delar. För att sätta tillbaka klädseln på bilbarnstolen ska du följa instruktionerna för att ta av den i omvänd ordning.

Klädseln får tvättas i högst 30 °C med ett skonsamt program så att tyget inte missfärgas. Tvätta klädseln separat och torka den inte i torktumlare eller i direkt solljus!

TILLVERKARENS GARANTI OCH REGLER OM BORTSKAFFANDE

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) ger dig tre års garanti på denna produkt. Garantin gäller i landet där produkten först såldes av en återförsäljare till en kund. Garantibestämmelserna och all information som krävs för att göra ett garantianspråk finns på vår hemsida go.cybex-online.com/manufacturer-warranty-car-seats. Om en garanti visas i varans beskrivning förblir dina juridiska rättigheter gentemot oss avseende fel opåverkade. Följ alla tillämpliga lagar i ditt land när du kasserar produkten.38
