KASUTUSJUHEND Solution T iFix CYBEX

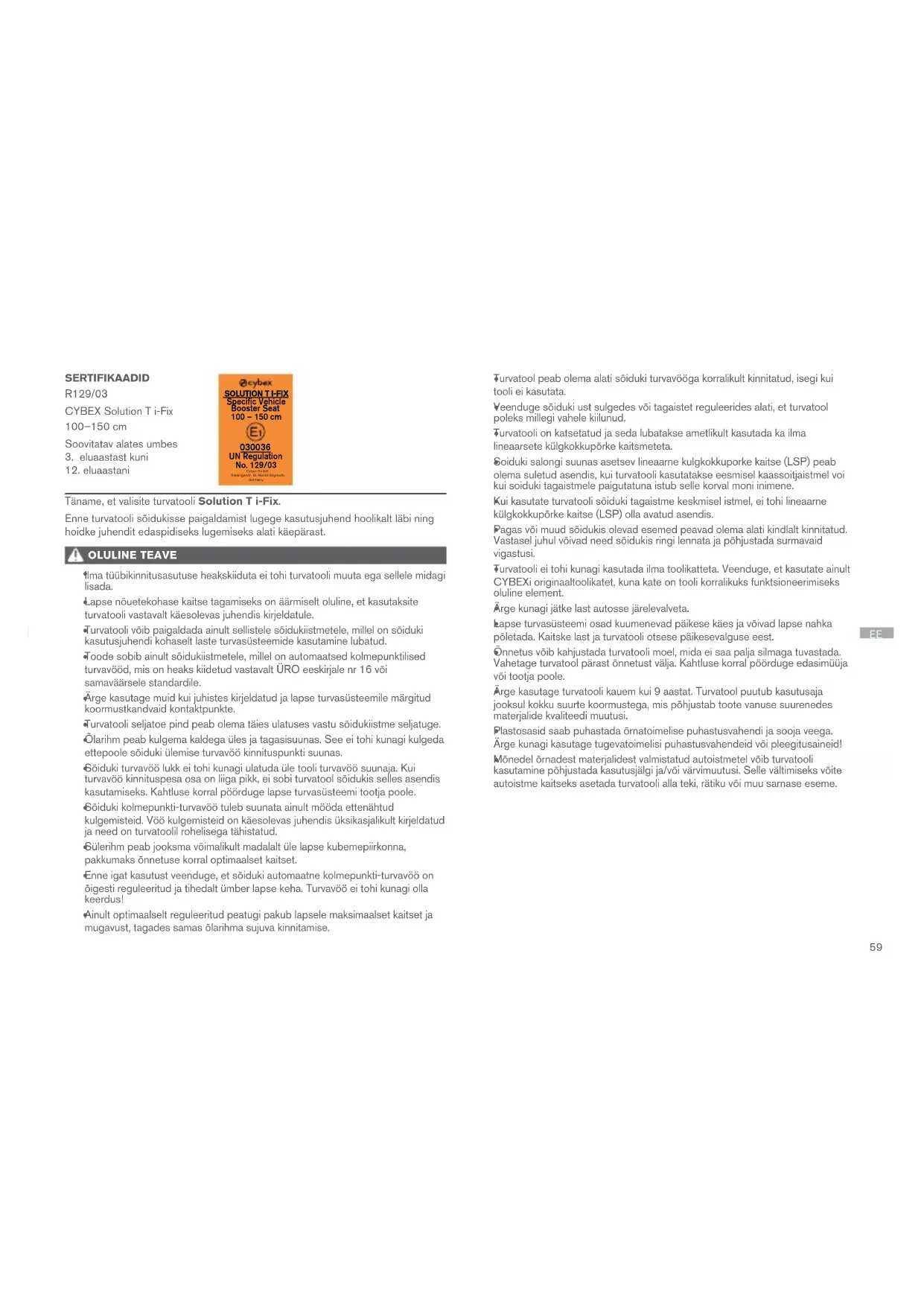

Cybex GmbHRiedingerstr. 18, 95448 BayreuthGermany UN Regulation No. 129/03 Täname, et valisite turvatooli Solution T i-Fix. Enne turvatooli sõidukisse paigaldamist lugege kasutusjuhend hoolikalt läbi ning hoidke juhendit edaspidiseks lugemiseks alati käepärast. OLULINE TEAVE

Ilma tüübikinnitusasutuse heakskiiduta ei tohi turvatooli muuta ega sellele midagi lisada.

Lapse nõuetekohase kaitse tagamiseks on äärmiselt oluline, et kasutaksite turvatooli vastavalt käesolevas juhendis kirjeldatule.

Turvatooli võib paigaldada ainult sellistele sõidukiistmetele, millel on sõiduki kasutusjuhendi kohaselt laste turvasüsteemide kasutamine lubatud.

Toode sobib ainult sõidukiistmetele, millel on automaatsed kolmepunktilised turvavööd, mis on heaks kiidetud vastavalt ÜRO eeskirjale nr 16 või samaväärsele standardile.

Ärge kasutage muid kui juhistes kirjeldatud ja lapse turvasüsteemile märgitud koormustkandvaid kontaktpunkte.

Turvatooli seljatoe pind peab olema täies ulatuses vastu sõidukiistme seljatuge.

Õlarihm peab kulgema kaldega üles ja tagasisuunas. See ei tohi kunagi kulgeda ettepoole sõiduki ülemise turvavöö kinnituspunkti suunas.

Sõiduki turvavöö lukk ei tohi kunagi ulatuda üle tooli turvavöö suunaja. Kui turvavöö kinnituspesa osa on liiga pikk, ei sobi turvatool sõidukis selles asendis kasutamiseks. Kahtluse korral pöörduge lapse turvasüsteemi tootja poole.

Sõiduki kolmepunkti-turvavöö tuleb suunata ainult mööda ettenähtud kulgemisteid. Vöö kulgemisteid on käesolevas juhendis üksikasjalikult kirjeldatud ja need on turvatoolil rohelisega tähistatud.

Sülerihm peab jooksma võimalikult madalalt üle lapse kubemepiirkonna, pakkumaks õnnetuse korral optimaalset kaitset.

Enne igat kasutust veenduge, et sõiduki automaatne kolmepunkti-turvavöö on õigesti reguleeritud ja tihedalt ümber lapse keha. Turvavöö ei tohi kunagi olla keerdus!

Ainult optimaalselt reguleeritud peatugi pakub lapsele maksimaalset kaitset ja mugavust, tagades samas õlarihma sujuva kinnitamise.

Turvatool peab olema alati sõiduki turvavööga korralikult kinnitatud, isegi kui tooli ei kasutata.

Veenduge sõiduki ust sulgedes või tagaistet reguleerides alati, et turvatool poleks millegi vahele kiilunud.

Turvatooli on katsetatud ja seda lubatakse ametlikult kasutada ka ilma lineaarsete külgkokkupõrke kaitsmeteta.

Soiduki salongi suunas asetsev lineaarne kulgkokkuporke kaitse (LSP) peab olema suletud asendis, kui turvatooli kasutatakse eesmisel kaassoitjaistmel voi kui soiduki tagaistmele paigutatuna istub selle korval moni inimene.

Kui kasutate turvatooli sõiduki tagaistme keskmisel istmel, ei tohi lineaarne külgkokkupõrke kaitse (LSP) olla avatud asendis.

Pagas või muud sõidukis olevad esemed peavad olema alati kindlalt kinnitatud. Vastasel juhul võivad need sõidukis ringi lennata ja põhjustada surmavaid vigastusi.

Turvatooli ei tohi kunagi kasutada ilma toolikatteta. Veenduge, et kasutate ainult CYBEXi originaaltoolikatet, kuna kate on tooli korralikuks funktsioneerimiseks oluline element.

Lapse turvasüsteemi osad kuumenevad päikese käes ja võivad lapse nahka põletada. Kaitske last ja turvatooli otsese päikesevalguse eest.

Õnnetus võib kahjustada turvatooli moel, mida ei saa palja silmaga tuvastada. Vahetage turvatool pärast õnnetust välja. Kahtluse korral pöörduge edasimüüja või tootja poole.

Ärge kasutage turvatooli kauem kui 9 aastat. Turvatool puutub kasutusaja jooksul kokku suurte koormustega, mis põhjustab toote vanuse suurenedes materjalide kvaliteedi muutusi.

Plastosasid saab puhastada õrnatoimelise puhastusvahendi ja sooja veega. Ärge kunagi kasutage tugevatoimelisi puhastusvahendeid või pleegitusaineid!

Mõnedel õrnadest materjalidest valmistatud autoistmetel võib turvatooli kasutamine põhjustada kasutusjälgi ja/või värvimuutusi. Selle vältimiseks võite autoistme kaitseks asetada turvatooli alla teki, rätiku või muu sarnase eseme.EE

TOOTE OSAD (a) Seljatugi (b) Kallutatav peatugi (c) Peatoe kõrguse reguleerija (d) Istmekõrgendus (e) Sülerihma suunaja (f) Õlarihma suunaja (g ) Lineaarne külgkokkupõrke kait- se(L.S.P.) (h) ISOFIXi lukustushoovad (i) ISOFIXi reguleerimiskäepide (j) ISOFIXi vabastusnupp (k) ISOFIXi ohutusindikaator (l) ISOFIXi kinnituspunktid ESMANE KOKKUPANEK Ühendage seljatugi (a) istmekõrgendusega (d), haakides juhtkonksu istmekõrgenduse telje külge. Seljatugi (a) on siis ettepoole kokku klapitud.

Sissetõmmatud ISOFIXi lukustushoobadega (h) tohib turvatooli kasutada sõidukiistmetel, mis on varustatud automaatse kolmepunktivööga. ISOFIXi kasutamiseks vaadake ühilduvate sõidukite nimekirja saidilt go.cybex-online.com/solution-t-ifix-car-compatibility. Kui laps on pikem kui 135 cm, võib sõiduki ja Solution T i-Fixi ühilduvus väheneda. Kontrollige ühilduvate sõidukite nimekirjast, kas turvatooli saab kõigis peatoe asendites piiranguteta kasutada. Erandjuhtudel võib turvatooli kasutada kaassõitja esiistmel. Järgige alati sõiduki tootja soovitusi.

• sõidukiistmete seljatoed on lukustatud püstiasendisse;

• kui paigaldate turvatooli kaassõitja esiistmele, reguleerite istme võimalikult tagumisse asendisse ilma vöö kulgemist mõjutamata.

2. Kasutage ISOFIXi reguleerimiskäepidet (i), mis asub istmekõrgenduse (d) all,

ja tõmmake kaks ISOFIXi lukustushooba (h) kõige kaugemasse asendisse.

3. Nüüd keerake ISOFIXi lukustushoobasid (h) 180° võrra nii, et need oleksid

suunatud ISOFIXi kinnituspunktidele (l).

need fikseeruvad kohale kuuldava klõpsatusega.

6. Kasutage ISOFIXi reguleerimiskäepidet (i) ja lükake turvatool vastu sõiduki

7. Veenduge alati, et kogu turvatooli seljatoe (a) pind oleks paigutatud

sõidukiistme seljatoe vastu.

Kui sõiduki peatugi jääb ette, tõmmake seda maksimaalselt ülespoole või eemaldage see täielikult (välja arvatud seljaga sõidusuunas olevatel istmetel).

8. Veendumaks, et turvatool on kinnitatud, üritage seda ISOFIXi

kinnituspunktidest (l) välja tõmmata. Rohelised ohutusindikaatorid (k) peavad olema turvatooli mõlemal küljel selgelt näha.

9. Juhul kui tooli kasutatakse ilma ISOFIXita, saab seda hoida tooli põhjas.

ISOFIXi abil luuakse sõidukiga ühendus, mis suurendab lapse turvalisust. Laps tuleb sellegipoolest kinnitada sõiduki kolmepunkti-turvavööga.

10. Avage lineaarne külgkokkupõrkekaitse (LSP) (g) suunaga sõiduki ukse poole,

vajutades tugevalt LSP vajutusalale, mis on tähisega „PRESS“.

11. KKülgkokkupõrke kaitsme (L.S.P.) (g) sulgemiseks küljel, mis ei jää sõiduki

ukse poole, libistage kaitset tagasisuunas ja vajutage seejärel kaitset sissepoole, kuni see lukustub kohale. Lineaarse külgkokkupõrke kaitsme (L.S.P.) (g) uuesti avamiseks vajutage tugevalt L.S.P. ala, millel on märgistus „PRESS“ (Vajutada).

Turvatooli saab kasutada ka ilma LSP-d kasutamata, kui sõidukis pole selleks piisavalt ruumi.

TURVATOOLI EEMALDAMINE SÕIDUKIST

Tehke läbi paigaldusetapid vastupidises järjekorras.

1. Vabastage ISOFIXi lukustushoovad (h) mõlemal küljel, vajutades ISOFIXi

vabastusnuppe (j) ja tõmmates neid samaaegselt tagasi.

2. Tõmmake turvatool ISOFIXi kinnituspunktidest (l) välja.

3. Eemaldage turvatool ja pange ISOFIX paigaldamise suhtes vastupidises

järjekorras hoiule. KALLUTATAV PEATUGI Kallutatav peatugi (b) aitab vältida lapse pea ohtlikku ettepoole vajumist magamise ajal. Selle saab seada ühte kolmest positsioonist. Lükake kallutatavat peatuge (b) ettepoole, kuni on saavutatud soovitud asend. Algasendisse naasmiseks tuleb kallutatav peatugi (b) üles tõsta ja tagasi tõmmata.

PEATOE REGULEERIMINE Peatuge (b) saab reguleerida peatoe kõrguse reguleerija (c) abil, mis asub peatoe (b) taga. Kokku on erinevaid kõrgusasendeid 12. Reguleerige peatuge (b) nii, et max 2 cm (umbes kahe sõrme laius) vaba ruumi jääks lapse õla ja peatoe (b) vahele.

Peatoe kõrgust saab reguleerida ka siis, kui turvatool on autosse paigaldatud. LAPSE KINNITAMINE

1. Suunake sõiduki turvavöö ümber lapse ja sisestage lukukeel lukupandlasse.

See lukustub kohale, kui kuulete KLÕPSU.

2. Pange sülerihm turvatooli rohelist värvi sülerihma suunajatesse (e).

3. Sülerihma pingutamiseks tõmmake õlarihma.

4. Õlarihm ja sülerihm tuleb sisestada koos sülerihma suunajasse (e), mis asub

turvatooli küljel rihmapandla kõrval.

5. Juhtige õlarihm läbi õlarihma suunaja (f), kuni see on suunaja sees.

6. Veenduge, et õlarihm kulgeb üle lapse rangluu ja ei puuduta lapse kaela.

Vajadusel reguleerige peatoe (b) kõrgust, et rihma asendit muuta.

TOOLIKATTE EEMALDAMINE JA KINNITAMINE

Turvatooli kate koosneb viiest osast (kaks peatoe osa, kaks seljatoe osa ja istmekõrgenduse osa). Need on kinnitatud mitmest kohast trukkide, krõpskinnituste ja kummipaeltega. Kui kõik kinnitused on lahti tehtud, saab katte üksikud osad eemaldada. Katete uuesti kinnitamiseks järgige eemaldamisjuhiseid vastupidises järjekorras.

Katet võib pesta ainult temperatuuril 30 °C õrna pesuprogrammiga, vastasel juhul võib kattekanga värv muutuda. Peske katet muust pesust eraldi ja ärge kuivatage seda kuivatis või otsese päikesevalguse käes! TOOTJA GARANTII JA KASUTUSEST KÕRVALDAMISE REEGLID CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Saksamaa) annab sellele tootele 3-aastase garantii. Garantii kehtib riigis, kus jaemüüja toote algselt kliendile müüs. Garantii sisu ja kogu garantii jõustamiseks vajalik teave on leitav meie kodulehelt go.cybex-online.com/manufacturer-warranty-car-seats. Kui tootekirjelduses on näidatud garantii, ei mõjuta see seaduslikke õigusi, mis teil on meie suhtes defektide osas. Palume teil järgida oma asukohariigi jäätmete kõrvaldamise eeskirju.62
