BRUKSANVISNING B 50 W Bp Pack Kärcher

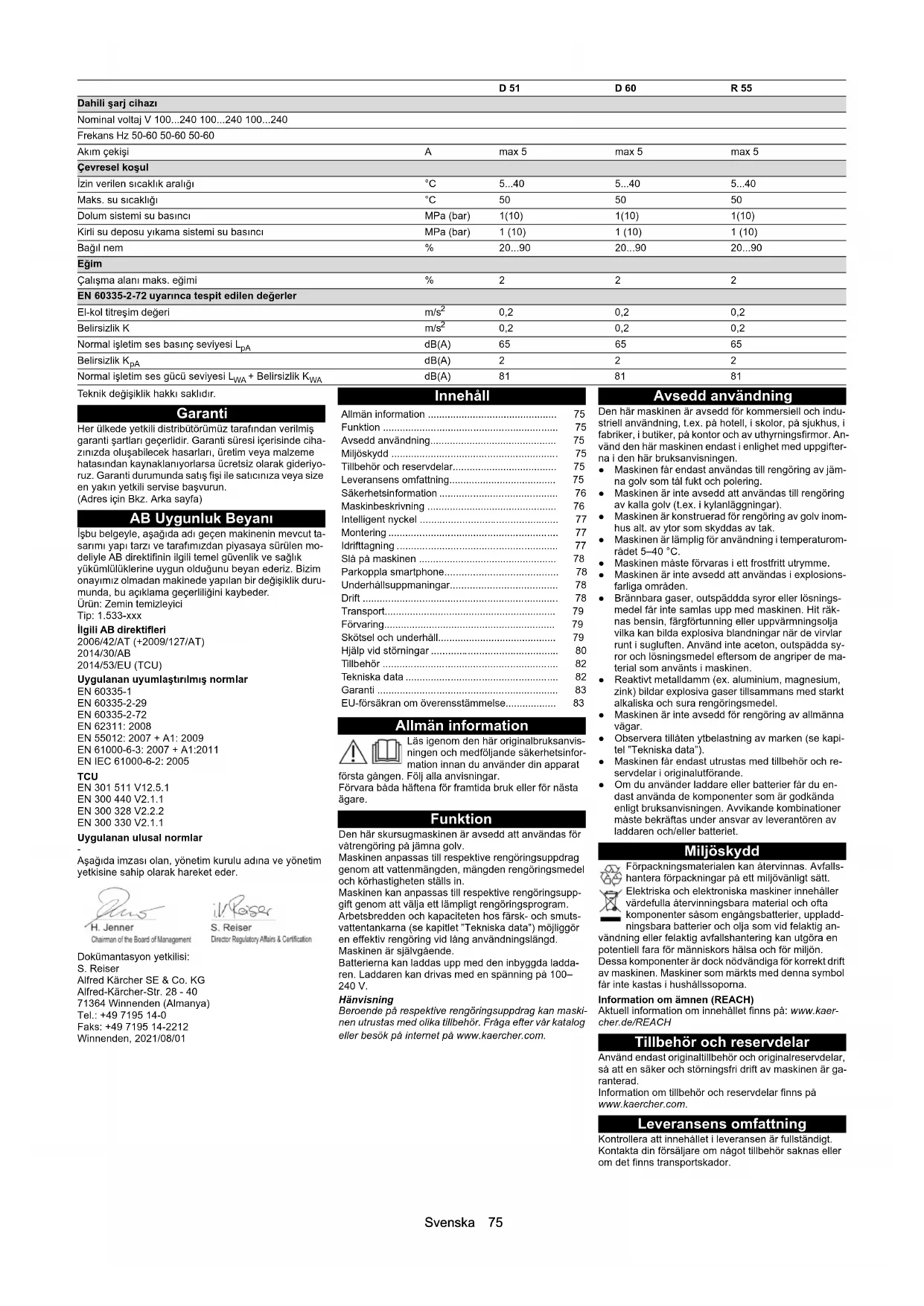

• Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: [phone] Faks: [phone] Winnenden, 2021/08/01 Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ alla anvisningar. Förvara båda häftena för framtida bruk eller för nästa ägare. Funktion Den här skursugmaskinen är avsedd att användas för våtrengöring på jämna golv. Maskinen anpassas till respektive rengöringsuppdrag genom att vattenmängden, mängden rengöringsmedel och körhastigheten ställs in. Maskinen kan anpassas till respektive rengöringsupp- gift genom att välja ett lämpligt rengöringsprogram. Arbetsbredden och kapaciteten hos färsk- och smuts- vattentankarna (se kapitlet ”Tekniska data”) möjliggör en effektiv rengöring vid lång användningslängd. Maskinen är självgående. Batterierna kan laddas upp med den inbyggda ladda- ren. Laddaren kan drivas med en spänning på 100– 240 V. Hänvisning Beroende på respektive rengöringsuppdrag kan maski- nen utrustas med olika tillbehör. Fråga efter vår katalog eller besök på internet på www.kaercher.com. Avsedd användning Den här maskinen är avsedd för kommersiell och indu- striell användning, t.ex. på hotell, i skolor, på sjukhus, i fabriker, i butiker, på kontor och av uthyrningsfirmor. An- vänd den här maskinen endast i enlighet med uppgifter- na i den här bruksanvisningen. ● Maskinen får endast användas till rengöring av jäm- na golv som tål fukt och polering. ● Maskinen är inte avsedd att användas till rengöring av kalla golv (t.ex. i kylanläggningar). ● Maskinen är konstruerad för rengöring av golv inom- hus alt. av ytor som skyddas av tak. ● Maskinen är lämplig för användning i temperaturom- rådet 5–40 °C. ● Maskinen måste förvaras i ett frostfritt utrymme. ● Maskinen är inte avsedd att användas i explosions- farliga områden. ● Brännbara gaser, outspäddda syror eller lösnings- medel får inte samlas upp med maskinen. Hit räk- nas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virvlar runt i sugluften. Använd inte aceton, outspädda sy- ror och lösningsmedel eftersom de angriper de ma- terial som använts i maskinen. ● Reaktivt metalldamm (ex. aluminium, magnesium, zink) bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel. ● Maskinen är inte avsedd för rengöring av allmänna vägar. ● Observera tillåten ytbelastning av marken (se kapi- tel ”Tekniska data”). ● Maskinen får endast utrustas med tillbehör och re- servdelar i originalutförande. ● Om du använder laddare eller batterier får du en- dast använda de komponenter som är godkända enligt bruksanvisningen. Avvikande kombinationer måste bekräftas under ansvar av leverantören av laddaren och/eller batteriet. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Dahili şarj cihazı Nominal voltaj V 100 p. 240
• 100 p. 240
• 100 p. 240
• Frekans Hz 50-60 50-60 50-60 Akım çekişi Amax 5max 5max 5 Çevresel koşul İzin verilen sıcaklık aralığı °C 5 p. 40
• Maks. su sıcaklığı °C 50 50 50 Dolum sistemi su basıncı MPa (bar) 1(10) 1(10) 1(10) Kirli su deposu yıkama sistemi su basıncı MPa (bar) 1 (10) 1 (10) 1 (10) Bağıl nem % 20 p. 90
• 20 p. 90
• 20 Eğim Çalışma alanı maks. eğimi %222 EN 60335-2-72 uyarınca tespit edilen değerler El-kol titreşim değeri m/s p. 90

• dB(A) 81 81 81 D 51 D 60 R 55 Allmän information p. 75
• Funktion p. 75
• Avsedd användning p. 75
• Miljöskydd p. 75
• Tillbehör och reservdelar p. 75
• Leveransens omfattning p. 75
• Säkerhetsinformation p. 76
• Maskinbeskrivning p. 76
• Intelligent nyckel p. 77
• Montering p. 77
• Idrifttagning p. 77
• Slå på maskinen p. 78
• Parkoppla smartphone p. 78
• Underhållsuppmaningar p. 78
• Drift p. 78
• Transport p. 79
• Förvaring p. 79
• Skötsel och underhåll p. 79
• Hjälp vid störningar p. 80
• Tillbehör p. 82
• Tekniska data p. 82
• Garanti p. 83
• EU-försäkran om överensstämmelse Svenska Säkerhetsinformation Före den första användningen av den här maskinen ska du läsa och observera den här bruksanvisningen och den bifogade broschyren Säkerhetsanvisningar för bor- strengöringsmaskiner, nr 5.956-251.0. Följ alla anvis- ningar. 몇 VARNING Maskinen kan välta Risk för personskador Använd aldrig maskinen på lutande ytor. 몇 VARNING Fara genom felaktig användning Personer kan skadas. Alla som använder maskinen måste instrueras om hur den används på lämpligt sätt. Maskinen får endast användas om tillkopplas om kåpan och alla lock är stängda. Säkerhetsanordningar 몇 FÖRSIKTIGHET Säkerhetsanordningar som saknas eller har änd- rats! Säkerhetsanordningarna är till för att skydda dig. Säkerhetsanordningar får inte förbikopplas, tas bort el- ler inaktiveras. Nödstopp Hänvisning För en omedelbar avstängning drar du ut den intelligen- ta nyckeln (nödstopp). Styrspak Om styrspaken släpps stängs kör- och borstdrivningen av. Symboler på maskinen Anvisningar beträffande (uppladdningsbart) batteri och laddare I litiumjonutförandet är litiumjonbatterier inmonterade. Dessa omfattas av särskilda kriterier. Ur- och inmonte- ring samt kontroll av defekta batterier får endast göras av Kärcher kundtjänst eller av en fackman. Information om lagring och transport kan du få av Kär- cher kundtjänst. FARA Det är inte tillåtet att göra ombyggnationer eller föränd- ringar på maskinen. Öppna inte batteriet, det finns risk för kortslutning. Dessutom kan irriterande ångor eller frätande vätskor komma ut. Utsätt inte det uppladdningsbara batteriet för starkt sol- sken, värme eller eld. Det finns risk för explosion. Använd inte laddaren i explosiva miljöer. Använd inte laddaren om den är våt eller smutsig. Sörj för tillräcklig ventilation under laddning. Explosionsrisk! I närheten av ett batteri eller i ett batte- riladdningsområde är det inte tillåtet att hantera öppen eld, alstra gnistor eller att röka. Explosionsrisk! Lägg inga verktyg eller liknande på bat- terier, dvs. på polerna och cellförbindning. 몇 VARNING Kontrollera maskinen och nätsladden med avseende på skador före varje användning. Sluta använda skadad ut- rustning och låt endast kvalificerad personal reparera skadade delar. Håll barn borta från batterier och laddare. Ladda inte skadade batterier. Se till att skadade batte- rier byts ut av Kärcher kundtjänst. Kasta inte ett defekt batteri i hushållsavfallet. Informera Kärcher kundtjänst. Undvik kontakt med vätska som kommer ut ur defekta batterier. Vid oavsiktlig kontakt spolar du bort vätskan med vatten. Om det kommer i kontakt med ögonen kon- taktar du läkare. 몇 FÖRSIKTIGHET Följ denna bruksanvisning noggrant. Följ lagstiftarens rekommendationer för hantering av batterier. Nätspänningen måste överensstämma med den spän- ning som anges på maskinens typskylt. Laddaren får endast användas till att ladda godkända batteripaket. Använd endast batteriet med denna maskin. Det är för- bjudet och farligt att använda det för andra ändamål. Symboler varningsinformation Beakta följande varningsinformation vid hantering av batterier: Maskinbeskrivning Maskinöversikt Bild A 1 Behållare för rengöringsmedel (endast utförande DOSE) 2 Sugslang för rengöringsmedel (endast utförande DOSE) 3 Färskvattentankens påfyllningsöppning med för- slutning och integrerad mätkopp 4 Turbinskyddssil 5 Slanghållare 6 Påfyllningsslang för färskvatten 7 Lucka för tankventilation 8 Vattenanslutning spolsystem för smutsvattentank 9 Flottör 10 Grovsmutssil 11 Fästskena för Homebase 12 Batteri 13 Mopphållare 14 R-rengöringshuvud 15 Vattenfördelningslist 16 Vred för vattendosering (endast Good-utförande) 17 Avställningsyta för rengöringssats “Homebase Box” 18 Lock smutsvattentank 19 Hållare för smartphone 20 Manöverpanel 21 Smutsvattentank 22 *Påfyllningssystem för färskvatten 23 Visning av påfyllningsnivå samt avloppsslang för färskvatten 24 Greppfördjupning för att höja smutsvattentanken 25 Knapp för borstbyte (R-rengöringshuvud) 26 Grovsmutsbehållare (R-rengöringshuvud) 27 Färskvattentank 28 Typskylt 29 Spännspak sugbalk 30 Sugbalk 31 Spak för sugskbalkssänkning 32 Pedal för höjning/sänkning av rengöringshuvudet 33 Förvaringsfack 34 Sugslang 35 Förslutning färskvattentank med filter 36 Kabelkrok för nätkabel 37 Tömningsslang smutsvatten med doseringsanord- ning 38 Skjutbygel 39 Styrspak 40 Valsborste (R-rengöringshuvud) 41 Pedal för borstbyte (D-rengöringshuvud) 42 Skivborste (D-rengöringshuvud) 43 D 51-rengöringshuvud 44 Vred för borstlutning (D 51-rengöringshuvud) 45 USB-port 46 Förvaring för sugbalk 47 D 60-rengöringshuvud p. 8376

• Tillval, ** Medföljer inte Färgmärkning Utrustningskomponenter avsedda för drift eller under- håll genom användaren är markerade med gult. Manöverpanel Bild B 1 Programbrytare 2 Styrspak 3 * Vattendoseringsknapp 4 Display 5 Förvaringsyta för smartphone 6 Hållare för smartphone 7 Hastighetsknapp 8 * Doseringsknapp för tvättmedel 9 Knapp ”+” 10 Knapp ”-” 11 Intelligent nyckel Vit – Operatör Röd – Servicetekniker

Maskinen är avstängd. 2 EKOLÄGE Våtrengör golvet och sug upp det smutsiga vattnet med minskad användning av resurser (minskad borsthastighet, sugeffekt, rengöringsmedels- och vattendosering). 3 NORMALLÄGE Våtrengör golvet och sug upp smutsvatten. 4 INTENSIVLÄGE Våtrengör golvet (med ökad rengöringsmedels- och vattendosering) och sug upp det smutsiga vattnet. Hållare sugbalk Vid körning genom trånga ställen eller vid förvaring kan sug- balken demonteras och hängas på kanten av maskinen. Bild D FARA Laddning Elchock Ta inte bort skyddskåporna på batteripoler- na. Säkerställ korrekt montering OBSERVERA Risk för skador Vatten skadar sugturbinen Se till att inget vatten kommer in i en öppning som är märkt på detta sätt. Informationen i batteriets användningsin- struktion och på batteriet samt i denna bruksanvisning ska följas. Använd skyddsglasögon. Håll barn borta från syra och batterier. Explosionsrisk Eld, gnistor, flammor och rökning är för- bjudet. Risk för frätskador Första hjälpen. Varningsanvisning Avfallshantering Kasta inte batterier i soptunnan.Svenska 77 1 Förvaring för sugbalk (maskinens kant) 2 Sugbalk Symboler på maskinen Intelligent nyckel Den intelligenta nyckeln används för att slå på maski- nen och aktivera vissa maskinfunktioner. ● Gul: Användaren Maskinen kan användas. Alla inställningar för ren- göringsprogram som är frigivna för denna nyckel via smartphone-appen kan ändras. ● Grå: Förarbetaren Maskinen kan användas. Alla inställningar för ren- göringsprogrammen som är tillgängliga för maski- nen kan ändras. Montering Avlasta maskinen

1. Skruva loss skruvarna på transportsäkringarna.

3. Skjut av maskinen framåt från pallen.

1. Fäll upp båda klämspakarna.

Bild G 1 Sugslang 2 Sugbalksfäste 3 Sugbalk 4 Klämspak

2. Sätt in sugbalken i sugbalksfästet.

3. Fäll ned båda klämspakarna.

1. Endast utförande BD: Sätt dit skivborsten före idrift-

tagning (se kapitel Underhållsarbeten). Hänvisning För utförandet BR är borstarna monterade.

2. Montera borsten (se kapitel Underhållsarbeten).

Batterier Rekommenderade batterier OBSERVERA Skaderisk Batterier får endast bytas ut mot batterier med samma teknik. Blybatterier får inte bytas ut mot litiumjonbatterier Litiumjonbatterier får inte bytas ut mot blybatterier. Blybatterier: Maskinen kräver 2 batterier. Litiumjonbatterier: Maskinen kräver 1 batteri. Maxmått för batteriet Sätta i och ansluta batterierna Hänvisning För maskinutförandet med litiumjonbatteri är batteriet redan inbyggt och anslutet. Ett litiumjonbatteri får en- dast installeras eller bytas ut av kundtjänst. FARA Brand- och explosionsrisk! Lägg inga verktyg eller liknande på batteriet. Risk för kortslutning och explosion. Rökning och öppen eld ska ovillkorligen undvikas. I lokalen där batterier laddas upp måste du sörja för god ventilation eftersom explosiva gaser bildas vid uppladd- ningen. 몇 FÖRSIKTIGHET Ta ut och sätta i batterierna Maskinen står inte stabilt Se till att maskinen står stabilt när batterierna demonte- ras och monteras. OBSERVERA Växling av polaritet Förstörd styrelektronik Observera att det blir rätt polaritet vid anslutning av batteriet. OBSERVERA Fullständig urladdning Skaderisk Ladda batterierna innan maskinen tas i drift.

1. Skjut fram maskinen ca 2 m så att styrrullarna pekar

2. Håll fast smutsvattentanken i greppfördjupningen

och fäll upp tanken åt sidan.

3. Sätt batterierna i tråget.

5. Sväng smutsvattentanken nedåt.

Aktivera litiumjonbatteri Litiumjonbatterier levereras i transportläge och måste aktiveras innan maskinen tas i drift.

1. Ladda batteriet (se ”Driftsättning/Ladda batteriet”).

Detta avslutar transportläget. Ta ut batteriet 몇 FÖRSIKTIGHET Ta ut och sätta i batterierna Maskinen står inte stabilt Se till att maskinen står stabilt när batterierna demonte- ras och monteras. 몇 VARNING Maskinen kan falla Risk för personskador, risk för materialskador Ta endast ut batterierna om ett rengöringshuvud är an- slutet till maskinen.

1. Ställ programväljaren i läget ”0”.

2. Ta ut den intelligenta nyckeln.

3. Töm smutsvattentanken.

4. Skjut fram maskinen ca 2 m så att styrrullarna pekar

5. Håll fast smutsvattentanken i greppfördjupningen

och fäll upp tanken åt sidan.

6. Lossa kabeln från batteriets minuspol.

7. Lossa de resterande kablarna från batterierna.

8. För litiumjonbatterier drar du även ut de två runda

kontakterna på batteriet.

9. Ta bort distanshållarna.

10. Ta ut batterierna.

11. Avfallshantera de förbrukade batterierna enligt gäl-

lande bestämmelser. Idrifttagning Ställa in laddningskurva Innan första idrifttagandet, efter en serviceåterställning eller vid byte till en annan batterityp måste laddnings- kurvan ställas in. FARA Risk för att maskinen plötsligt startar Risk för personskador Dra stickkontakten ur vägguttaget eller koppla ur batte- riet innan du utför något arbete på maskinen. OBSERVERA Risk för skador på batteriet Batteriets livslängd och laddningskapacitet kan påver- kas av en felaktig laddningskurva. Kontrollera att en laddningskurva som passar till batte- riet är vald i maskinen. Batteriets för närvarande valda laddningskurva syns un- der laddningen i displayen eller med hjälp av appen i området ”Maskinstatus”. Hänvisning Laddningskurvan kan endast ställas in av Kärcher ser- vice. Laddningskurvor är tillgängliga för följande batterier:

● TROJAN 27TMX ● HOPPECKE TB80 ● ZENITH L120185 Hänvisning För att kunna använda andra batterier kan en anpassad batteriladdningskurva skapas av Kärcher service. Mot- svarande batteriparametrar måste tillhandahållas för detta ändamål. Ladda batteriet FARA Felaktig användning av laddaren Elchock Observera nätspänningen och säkringen på maskinens typskylt. Använd laddaren endast inomhus, i torra utrymmen med tillräcklig ventilation. Den inbyggda laddaren är elektroniskt styrd och passar till alla rekommenderade batterier. Den avslutar ladd- ningsförloppet självständigt. Hänvisning För varje batterityp som installeras måste motsvarande laddningskurva ställas in. Vid laddning visas det inbyggda batteriet på displayen. Laddningstiden är i genomsnitt ca 10-15 timmar. Maskinen kan inte användas under laddningen. Hänvisning Maskinen har ett djuptömningsskydd, dvs. om den tillåt- na minimikapaciteten uppnås under drift kopplas borst- motorn och turbinen från.

1. Kör maskinen direkt till den avsedda laddplatsen

och undvik lutningar.

Nätkabel för laddare Fastsurrningspunkt *Mopphållare *Fylla på färskvatten Nivå färskvattentank 25 % Nivå färskvattentank 50 % Nivå färskvattentank 100 % Pedal för borstbyte (BD) Knapp för borstbyte (BR) Justera borstens lutning (endast D 51-ren- göringshuvud) Tömning smutsvatten Tömning färskvatten Ta bort behållaren för grov smuts Lyfta/sänka rengöringshuvud Kör framåt Kör bakåt Beskrivning Beställningsnr Sats 76 Ah - underhållsfri, 24 V 2.815-099.0 Sats 105 Ah - underhållsfri, 24 V 2.815-100.0 Sats 115Ah - underhållsfri, 24 V 2.815-091.0 Sats 80 Ah - underhållsfri, 24 V 2.815-090.0 Beskrivning Beställningsnr 80 Ah, 25,6 V 6.654-454.0 Längd 350 Bredd 355 Höjd 29078 Svenska Underhållsfria batterier (våtbatterier) FARA Risk för frätskador på grund av syraläckage! Fyll endast batteriet med vatten när det är urladdat. Vid hantering av batterisyra, använd skyddsglasögon och skölj omedelbart bort eventuella stänk av syra på huden eller kläderna med vatten. OBSERVERA Risk för skador på batterierna! Genom att använda vatten med tillsatser förlorar batte- riet garantin. Använd endast destillerat eller avsaltat vatten för påfyll- ning av batterierna (EN 50272-T3). Använd inte främmande tillsatser eller förbättrande medel.

1. Tillsätt destillerat vatten en timme före laddningens

slut. Se till att syranivån är korrekt i enlighet med märkningen på batteriet. I slutet av laddningen måste alla celler gasa. Slå på maskinen

1. Sätt i en intelligent nyckel på manöverpanelen.

2. Vrid programväljaren till ett rengöringsprogram.

Följande visas i följd på displayen: ● Kärcher-logo ● Tid till nästa service i timmar ● Batterinivå och drifttid ● Mjukvaruversion ● Driftindikering Bild I 1 Batteriets laddningsstatus 2 Inställd vattendosering (endast för maskiner med elektrisk vattenventil) 3 Inställd hastighet 4 Inställd dosering av rengöringsmedel (endast för maskinutförande DOSE) Maskinen är klar att använda. Parkoppla smartphone Med appen Machine Connect på en smartphone som är ansluten till maskinen kan man utföra avancerade ma- skinfunktioner: ● Ställa in typen av rengöringshuvud ● Ställa in den maximala transporthastigheten ● Slå av/på USB-porten ● Ställa in efterkörningstiden för borsten/borstarna ● Ställa in sugningens eftergångstid ● Slå på/stänga av den hastighetsberoende vattendo- seringen ● Hantera behörigheterna för den gula intelligenta nyckeln ● Återställa fabriksinställningar Hänvisning Möjliga funktioner beror på maskinens utförande.

2. Installera och starta appen Machine Connect på din

3. Sätt i en intelligent nyckel på manöverpanelen.

4. Tryck på knapparna ”+” och ”-” på maskinens manö-

verpanel samtidigt i 3 sekunder. Hänvisning Under parkopplingsprocessen blinkar Bluetooth®-sym- bolen på manöverpanelen.

5. Följ instruktionerna i appen på din smartphone för

6. Appens funktioner förklaras på smartphonen.

Hänvisning Om smartphonen är parkopplad med maskinen lyser Bluetooth-symbolen konstant. Hänvisning Mobiltelefonen kan anslutas till maskinens USB-port för att ladda batteriet. Underhållsuppmaningar Efter att en viss driftperiod har förflutit uppmanar dis- playen till utförande av olika underhållsåtgärder:

1. Utför den indikerade underhållsåtgärden.

2. Tryck på valfri knapp på manöverpanelen för att be-

kräfta. Uppmaningen återställs och visas igen efter att in- tervallet har gått ut. Drift FARA Risksituation vid drift Risk för personskador Släpp styrspaken om en risk uppstår. Förlust av stabilitet Risk för personskador Använd endast en fot för att manövrera pedalen för att höja/sänka rengöringshuvudet. Stå stadigt och säkert på golvet med den andra foten. Fylla på drivmedel Fylla på färskvatten

1. Öppna färskvattentankens förslutning.

2. Fyll på färskvatten (max. 50 °C) till påfyllningsrörets

underkant. Information: Färskvattenslangen kan fästas med slanghållaren under påfyllningen.

3. Stäng färskvattentankens förslutning.

Fylla på färskvatten med påfyllningsslang

1. Dra ut påfyllningsslangen ur maskinen.

2. Anslut påfyllningsslangens ände till en kran.

3. Ta av locket på färskvattentanken.

4. Öppna vatteninloppet (vattentemperatur max. 50 °C).

5. Observera nivån i färskvattentanken genom påfyll-

6. Stäng vatteninloppet när nivån når påfyllningsrörets

7. Sätt dit färskvattentankens förslutning.

8. Lossa påfyllningsslangen från kranen.

9. Skjut in påfyllningsslangen i maskinen.

Fyll på färskvatten med påfyllningssystemet

1. Anslut vattenslangen till anslutningsuttaget på påfyll-

ningssystemet (maximal vattentemperatur 50 °C).

2. Öppna vattentillflödet.

3. Övervaka maskinen, det automatiska påfyllnings-

systemet avbryter vattentillflödet när färskvattentan- ken är full.

4. Stäng vattentillflödet.

5. Ta bort vattenslangen.

Anvisningar om rengöringsmedel 몇 VARNING Olämpliga rengöringsmedel Hälsorisk, skador på maskinen Använd endast rekommenderade rengöringsmedel. Om andra rengöringsmedel används bär driftansvarig den ökade risken avseende driftsäkerhet och olycksrisk. Använd endast rengöringsmedel som inte innehåller lösningsmedel samt salt- och fluorvätesyra. Beakta säkerhetsanvisningarna för rengöringsmedlen. Hänvisning Använd inte rengöringsmedel som löddrar mycket. Rekommenderade rengöringsmedel Tillsats av rengöringsmedel med doseringsanordning Endast utförande DOSE: På vägen till rengöringshuvudet tillsätts rengöringsme- del till färskvattnet med hjälp av en doseringsanordning.

1. Fyll i rengöringsmedlet i därför avsedd behållare.

Hänvisning Med doseringsanordningen kan högst 3 % rengörings- medel tillsättas. Vid högre dosering måste tvättmedlet tillsättas i färskvattentanken. OBSERVERA Risk för stopp När rengöringsmedel tillsätts i färskvattentanken kan rengöringsmedlet torka upp och störa dosanordningens funktion. Skölj av maskinen med rent vatten efter rengöringsme- del har tillsatts i färskvattentanken: Om du väljer ett ren- göringsprogram med vattenspridning ställer du in mängden vatten till det högsta värdet och ställer dose- ringen av rengöringsmedel på 0. Tillsats av rengöringsmedel utan doseringsanordning

1. Tillsätt rengöringsmedlet till färskvattentanken.

Hänvisning Locket på påfyllningsöppningen har en skala på insidan och kan användas för att mäta mängden rengöringsme- del. Ställa in dosering av rengöringsmedel I fallet med maskinvarianten CAN mäts rengöringsmed- let i färskvattnet på vägen till rengöringshuvudet. Rengöringsmedelsdoseringen kan ställas in separat för varje rengöringsprogram.

1. Sätt i en intelligent nyckel på manöverpanelen.

2. Välj det rengöringsprogram som ska ställas in med

3. Tryck på knappen för dosering av rengöringsmedel.

4. Ställ in önskad dosering av rengöringsmedel med

knapparna ”+” och ”-”.

5. För att acceptera inställningen väntar du antingen

3 sekunder eller trycker på en av de andra knapparna. Ställa in vattenmängden

1. Ställ in vattenmängden i enlighet med golvbelägg-

ningens nedsmutsning. Hänvisning Genomför de första rengöringsförsöken med liten vat- tenmängd. Öka vattenmängden stegvis tills det önska- de rengöringsresultatet har uppnåtts. Hänvisning Om färskvattentanken är tom arbetar rengöringshuvu- det vidare utan att tillföra vätska. Manuell vattenventil En maskin med en manuell vattenventil är utrustad med ett vred för vattendosering till höger om manöverpanelen.

1. Vrid vredet för vattendosering till önskat värde.

Hänvisning Borstbevattning är endast aktiv när rengöringshuvudet sänks ner och styrspaken aktiveras. Elektrisk vattenventil En maskin med en elektrisk vattenventil är utrustad med en vattendoseringsknapp på manöverpanelen. Vattendoseringen kan ställas in separat för varje rengö- ringsprogram.

1. Sätt i en intelligent nyckel på manöverpanelen.

2. Välj det rengöringsprogram som ska ställas in med

3. Tryck på knappen för vattendosering.

4. Ställ in önskad vattendosering med knapparna ”+” och

5. För att acceptera inställningen väntar du antingen

3 sekunder eller trycker på en av de andra knapparna. Hänvisning Borstbevattning är endast aktiv när rengöringshuvudet sänks ner och styrspaken aktiveras. Uppmaning Intervall (timmar)

Användning Rengöringsme- del Underhållsrengöring av alla golv som tål vatten CA 50 C RM 756 Underhållsrengöring med skötsel- komponenter RM 746 RM 780 Underhållsrengöring och grundren- göring av industribeläggningar RM 69 Underhållsrengöring av blanka be- läggningar RM 755 Underhållsrengöring och grundren- göring av stengodsplattor RM 753 Underhållsrengöring och grundläg- gande rengöring av syrafasta be- läggningar RM 751 Rengöring och desinfektion RM 732 Grundläggande rengöring av alla al- kalitåliga golvbeläggningar RM 752 Grundläggande rengöring och av- lägsnande av beläggningar från al- kalikänslig mark RM 754 Användning Rengöringsme- delSvenska 79 Ställ in sugskenans lutning Lutningen måste ställas in så att sugskenans sugläppar trycks jämnt mot golvet längs med hela längden.

1. Parkera maskinen på ett jämnt underlag.

2. Välj programmet ”Uppsugning”.

3. Kör maskinen en liten bit framåt.

Sugskenan sänks ner.

4. Läs av vattenpasset.

Bild K 1 Skruv 2 Mutter 3 Vattenpass

5. Lossa muttern M 12 och håll i M 10-sexkantskruven

6. Ställ in skruven så att vattenpassets indikering ligger

mellan de båda strecken.

7. Dra åt muttern M 12 och håll i M 10-sexkantskruven

8. För att kontrollera den nya inställningen flyttar du

maskinen en kort sträcka framåt med sugskenan sänkt i sugläge och observerar vattenpasset. Upp- repa vid behov inställningen. Ställa in höjden Med höjdjusteringen påverkas sugläpparnas böjning vid kontakt med golvet. Hänvisning Grundinställning: 3 brickor över, 3 brickor under sug- balken. Ojämnt golv: 5 brickor över, 1 bricka under sugbalken. Mycket jämnt golv: 1 bricka över, 5 brickor under sug- balken.

3 Avståndsrulle med hållare

2. Sätt fast önskat antal brickor mellan sugbalken och

3. Placera de resterande brickorna ovanför avstånds-

4. Skruva på muttern och dra åt.

5. Gör samma sak på den andra avståndsrullen.

Hänvisning Ställ in båda avståndsrullarna på samma höjd. Ställa in borstens sidodrag (Endast för D 51-rengöringshuvud) Om maskinen drar åt sidan under rengöring kan detta åtgärdas genom att justera borstens lutning. Hänvisning Efter byte av borsten/dynan kan det vara nödvändigt att justera sidodraget.

1. Justera vredet för borstlutning tills maskinen rör sig

rakt fram. Bild M 1 Vred för borstlutning Slå på maskinen

1. Tag plats i sitsen.

2. Ställ nyckelbrytaren på ”1”.

Displayen visar efter varandra: ● Tidpunkten fram till nästa kundtjänst ● Mjukvaruversionen, manöverdel ● Batteriets status och antal drifttimmar Köra Hänvisning Maskinen är uppbyggd på sådant sätt att rengörings- huvudet skjuter ut till höger. Detta ger möjlighet till över- siktligt arbete nära kanten.

1. Sätt i den intelligenta nyckeln.

2. Vrid spaken för sugbalkssänkning uppåt.

3. För pedalen för rengöringshuvudet upp/ner nedåt

och haka fast till höger.

4. Ställ programväljaren på ett valfritt program.

a Tryck styrspaken framåt. Maskinen rör sig framåt. b Tryck styrspaken bakåt. Maskinen rör sig bakåt. Hänvisning Maskinen rör sig först när styrspaken förflyttas ungefär 5°.

6. Släpp styrspaken.

Maskinen stannar. Rengöra OBSERVERA Risk för skador Om maskinen används på samma ställe under lång tid kan golvbeläggningen skadas. Låt inte maskinen gå på ställe.

1. Sätt i den intelligenta nyckeln.

2. Ställ programomkopplaren på det önskade rengö-

3. Tryck spaken för sugbalkssänkning nedåt.

4. Tryck pedalen för rengöringshuvudet upp/ner nedåt,

flytta den åt vänster och släpp upp den.

5. Tryck styrspaken framåt och kör ner till den yta som

ska rengöras. Hänvisning Om smutsvattentanken är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Stäng i detta fall av sugningen och kör för att tömma smutsvat- tentanken. Avsluta driften Avsluta rengöringen

1. Vrid vredet för vattenmängd till läget ”OFF” (gäller ej

2. Släpp styrspaken.

3. Tryck pedalen för rengöringshuvudet upp/ner nedåt

och haka fast till höger.

4. Fortsätt att köra en kort sträcka.

Det resterande vattnet sugs upp.

5. Vrid spaken för sugbalkssänkning uppåt.

Tappa av smutsvatten 몇 VARNING Miljöförorening! Miljöförorening på grund av felaktig avfallshantering i avloppsvatten. Följ de lokala föreskrifterna om hantering av avloppsvat- ten.

1. Ta ut tömningsslangen ur hållaren och placera den

över ett lämpligt uppsamlingskärl. Bild N

2. Tryck ihop eller vik doseringsanordningen.

3. Öppna doseringsanordningens lock.

4. Tappa av smutsvattnet. Reglera vattenmängden ge-

nom att trycka eller vika.

5. Spola ur smutsvattentanken med rent vatten.

Spolsystem för smutsvattentank

1. Ta ut tömningsslangen för smutsvatten ur hållaren

och placera den över ett lämpligt uppsamlingskärl.

2. Öppna doseringsanordningens lock på avloppss-

3. Öppna smutsvattentankens lock.

4. Dra bort den flexibla förslutningen från spolsyste-

5. Förbind vattenslangen med spolsystemet.

Bild O 1 Förslutning 2 Lucka för tankventilation 3 Vattenanslutning för spolsystem

6. Stäng smutsvattentankens lock.

7. Öppna vattentillförseln och spola smutsvattentan-

ken i ca 30 sekunder. Vid behov upprepar du sköljprocessen 2–3 gånger.

8. Stäng vatteninloppet och koppla bort slangen från

9. Sätt tillbaka den flexibla förslutningen till spolsyste-

10. Stäng locket på smutsvattentanken. Tryck in luckan

för tankventilation så att en springa förblir öppen och smutsvattentanken kan torka.

11. Tryck in dräneringsslangen för smutsvatten i hålla-

ren och skjut på locket på doseringsanordningen. Dränera färskvatten vid förslutningen

1. Öppna friskvattentankens lock.

2. Dränera färskvattnet.

4. Skruva på locket på färskvattentanken.

Dränera färskvatten via nivåindikatorn

1. Ta bort nivåindikatorns slang från hållaren och vrid

2. Sätt tillbaka slangen.

Töm grovsmutsbehållaren (endast vid R-rengöringshuvud)

1. Lyft och dra ut grovsmutsbehållaren.

Bild P 1 Grovsmutsbehållare

2. Töm grovsmutsbehållaren och rengör den vid be-

3. Sätt tillbaka grovsmutsbehållaren.

Koppla från apparaten

1. Vrid programväljaren till läget ”0”.

2. Ta ut den intelligenta nyckeln.

3. Tryck spaken för rengöringshuvudet upp/ner nedåt

och haka fast till höger.

4. Vrid spaken för sugbalkssänkning uppåt.

5. Säkra maskinen mot att rulla iväg.

6. Stäng locket på smutsvattentanken. Tryck in luckan

för tankventilation så att den snäpper fast i färskvat- tentankens spår så att smutsvattentanken kan tor- ka.

7. Ladda batteriet vid behov.

Transport FARA Köra i lutningar Risk för personskador Kör endast enheten för lastning och lossning i lutningar upp till maxvärdet (se kapitel "Tekniska data"). Kör långsamt. 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materiella skador Observera maskinens vikt vid transport. Ladda endast maskinen med en tom smuts- och färsk- vattentank. Vid lastning av maskinen krävs en medhjälpare. Alter- nativt använder man framdrivningen.

1. Tryck pedalen för rengöringshuvudet upp/ner nedåt

och haka fast till höger.

2. Ta bort borstarna för att undvika skador.

3. Demontera sugbalken från maskinen.

4. Vid transport i fordon ska maskinen säkras med

hjälp av transportöglorna enligt gällande föreskrifter så att maskinen inte kan glida eller välta. Bild Q Förvaring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Enheten kan välta på lutande ytor. Ta hänsyn till maskinens vikt vid förvaring. OBSERVERA Frost Maskinen förstörs när vattnet fryser Töm maskinen helt på vatten. Förvara maskinen på en frostfri plats. ● Den här maskinen får endast förvaras inomhus. ● Ladda batterierna helt före en lång förvaring. ● Ladda batterierna minst en gång i månaden under förvaring. Skötsel och underhåll FARA Maskin som startar oavsiktligt Risk för personskador Vrid programväljaren till läge ”0”. Lossa alltid den intelligenta nyckeln före alla skötsel- och underhållsarbeten. Dra ut laddarens nätkontakt. Tappa av och avfallshantera smutsvattnet och färs- kvattnet. Säkerhetsinspektion/underhållsavtal Du kan komma överens om en regelbunden säkerhets- inspektion med din återförsäljare eller ingå ett under- hållsavtal. Låt oss ge dig råd. Underhållsintervaller Efter varje användning OBSERVERA Felaktig rengöring Skaderisk. Spruta inte rent maskinen med vatten. Använd inte aggressiva rengöringsmedel. Tappa av smutsvattnet. Rengör smutsvattentanken med smutsvattentan- kens spolsystem. Ta bort grovsmutssilen från smutsvattentanken och rengör den. Kontrollera turbinskyddssilen, ta bort vid behov och rengör. Rengör maskinen utvändigt med en fuktig trasa med milt tvättlut. Endast R-rengöringshuvud: Ta bort den grov smuts- behållaren och töm den. Endast R-rengöringshuvud: Rengör vattenfördel- ningslisten. Rengör och kontrollera sugläpparna avseende slita- ge och byt vid behov. Rengör och kontrollera torkarläppen på rengörings- huvudet avseende slitage och byt vid behov. Rengör och kontrollera borstarna avseende slitage och byt vid behov.80 Svenska Stäng locket på smutsvattentanken. Tryck in luckan för tankventilation så att en springa förblir öppen och smutsvattentanken kan torka. Ladda batteriet. Blybatteri: Ladda batteriet fullt och utan avbrott om ladd- ningsnivån är under 50 %. Om laddningsnivån är över 50 % ska batteriet ba- ra laddas om hela drifttiden behövs vid nästa an- vändning. Litiumjonbatteri: Ladda vid behov. Varje månad Töm och skölj färskvattentanken. Rengör färskvattenfiltret. Rengör flottören. Om maskinen står stilla under en övergående peri- od och har ett blybatteri: Ladda batteriet med utjäm- ningsladdning. Kontrollera om batteripolerna är oxiderade och bor- sta av vid behov. Kontrollera att anslutningskabeln sitter fast. Rengör tätningarna mellan smutsvattentanken och locket och kontrollera tätheten samt byt ut vid behov. Endast R-rengöringshuvud: Rengör borsttunneln. Endast R-rengöringshuvud: Dra av vattenfördel- ningsremsan på rengöringshuvudet och rengör vat- tenkanalen. Kontrollera cellernas syradensitet om blybatterierna inte är underhållsfria. Om maskinen inte ska användas under en längre tid ska batterierna vara fulladdade. Ladda batteriet helt minst en gång i månaden. En gång om året Låt kundtjänst utföra den föreskrivna inspektionen. Underhållsarbeten Rengöra grovsmutssilen

1. Öppna smutsvattentankens lock.

Bild R 1 Grovsmutssil

2. Dra av grovsmutssilen uppåt.

3. Skölj grovsmutssilen under rinnande vatten.

4. Sätt in grovsmutssilen i smutsvattentanken.

Rengör renvattenfiltret

1. Dränera färskvattnet.

2. Skruva av locket på färskvattentanken.

Bild S 1 Filter färskvatten 2 Förslutning färskvattentank

3. Dra ut färskvattenfiltret och spola av med rent vatten.

4. Sätt in färskvattenfiltret.

5. Sätt dit färskvattentankens förslutning.

Vända eller byta ut sugläpparna Om sugläpparna är utslitna måste de vändas eller bytas ut. Sugläpparna kan vridas 3 gånger tills alla 4 kanterna är slitna.

1. Ta bort sugbalken.

2. Skruva ut stjärngreppen.

4. Öppna spännlåset.

6. Lossa sugläpparna från innerdelen.

Bild U 1 Torkarläpp 2 Stödläpp 3 Innerdel på sugbalk 4 Spännband

7. Tryck fast de vända eller nya sugläpparna på pig-

garna på sugbalkens innerdel.

8. Sätt på spännbandet.

9. Skjut in sugbalkens innerdel i överdelen.

10. Skruva in och dra åt stjärngreppen.

Byta ut fönsterborstar Hänvisning Byt ut fönsterborstarna när borstarna blivit 10 mm långa.

1. Tryck spaken för rengöringshuvudet upp/ner nedåt

och haka fast till höger.

2. Tryck ner pedalen för borstbyte.

3. Dra ut fönsterborsten åt sidan under rengörings-

4. Håll den nya fönsterborsten under rengöringshuvu-

det, tryck den uppåt och haka fast. Byt ut borstvalsarna Hänvisning Byt borstvalsarna när borstens längd har nått 10 mm.

1. Tryck spaken för rengöringshuvudet upp/ner nedåt

och haka fast till höger.

2. Tryck på knappen för borstbyte.

Bild V 1 Knapp för borstbyte 2 Lagerlock 3 Borstvals

3. Vrid lagerlocket åt höger.

7. Vrid tillbaka lagerkåpan och snäpp fast den.

Rengöra vattenfördelningslisten

1. Tryck låsspaken åt vänster och dra samtidigt bort

vattenfördelningslisten från rengöringshuvudet. Bild W 1 Vattenfördelningslist 2 Låsspak

2. Ta bort vattenfördelningslisten från rengöringshuvudet.

3. Rengör vattenfördelningslisten.

4. För in listens vänstra sida i rengöringshuvudet.

5. Vrid vattenfördelningslisten till rengöringshuvudet

och snäpp fast den på höger sida. Animerat underhållsarbete Hjälp vid störningar FARA Maskin som startar oavsiktligt Risk för personskador Innan du utför något arbete på maskinen ställer du pro- gramväljaren på ”0”. Lossa alltid den intelligenta nyckeln före alla skötsel- och underhållsarbeten. Dra ut laddarens nätkontakt. Tappa av och avfallshantera smutsvattnet och färs- kvattnet. Kontakta kundtjänst vid störningar som inte kan åt- gärdas med hjälp av den här tabellen. Fel utan indikering på displayen Störning Åtgärd Det går inte att starta maskinen 1. Sätt i den intelligenta nyckeln.

2. Ställ programomkopplaren på det föregående programmet.

5. Kontrollera om batteripolerna är anslutna.

Vattenmängden är inte tillräcklig 1. Kontrollera färskvattnets nivå, fyll på tanken vid behov.

2. Öka vattenmängden.

a Utförande DOSE: Ställ in vattenmängden med hjälp av knappen för vattenmängd på manöverpanelen. b Övriga utföranden: Ställ in vattenmängden med vredet för vattenmängd.

3. Rengör färskvattenfiltret.

4. R-rengöringshuvud: Rengör vattenfördelningslisten.

5. Kontrollera om slangarna är igensatta och rengör vid behov.

Sugeffekten är för låg 1. Ställ programväljaren i läget NORMAL eller INTENSIV.

2. Ställ in sugkraften i appen på HIGH.

3. Stäng av maskinen och tappa av smutsvattnet.

4. Kontrollera om locket på tömningsslangen för smutsvatten är stängt.

5. Rengör tätningarna mellan smutsvattentanken och locket och kontrollera tätheten samt byt ut vid behov.

6. Kontrollera om skyddssilen för turbinen är smutsig och rengör vid behov.

7. Rengör sugläpparna på sugbalken och vänd eller byt ut vid behov.

8. Kontrollera om sugslangen är igensatt och rengör vid behov.

9. Kontrollera sugslangens täthet och byt ut vid behov.

10. Kontrollera sugbalkens inställning.

11. Håll fast smutsvattentanken i greppfördjupningen och fäll upp tanken åt sidan.

a Kontrollera tätningen på sugturbinen. b Kontrollera tätningen på sugkanalen. Bild X 1 Tätning sugkanal 2 Tätning sugturbin Rengöringsresultatet är otillräckligt 1. Sänk hastigheten.

2. Välj ett mer intensivt rengöringsprogram.

3. Kontrollera om borsten är sliten och byt ut vid behov.

4. Kontrollera om borsten är smutsig och rengör vid behov.

5. Kontrollera att borsttypen och rengöringsmedlet är lämpliga.

6. Kontrollera vattentillförseln.

7. Öka vattenmängden.

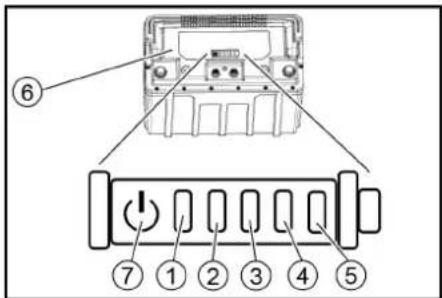

8. Tillämpa tvåstegsmetoden: I det första passet rengör du utan uppsugning, i det andra passet rengör du med uppsugning.Svenska 81 Fel som visas på displayen Statusindikator för litiumjonbatteri 1 Statuslampa 2 Indikering LED 1 3 Indikering LED 2 4 Indikering LED 3 5 Indikering LED 4 6 Batteri 7 Knapp

1. Tryck på knappen i 5 sekunder.

● Ingen LED lyser: Ladda batteriet. ● Statuslampan lyser grönt: Alla 5 lysdioder indike- rar tillsammans batteriets laddningsnivå. ● Statuslampan lyser rött: Indikeringslamporna indi- kerar ett fel. Fel som beskrivs i följande tabell kan åt- gärdas av användaren. För alla felindikeringar som inte beskrivs, kontakta KÄRCHER kundtjänst. Sugturbinen körs med förhöjt varvtal 1. Tappa av smutsvattnet.

2. Rengör flottören.

3. Kontrollera luddsilen och rengör vid behov.

4. Kontrollera om sugslangen är igensatt och rengör vid behov.

5. Kontrollera om sugbalken är igensatt och åtgärda igensättningen vid behov.

Borstarna roterar inte 1. Kontrollera om ett främmande föremål blockerar borsten och avlägsna vid behov det främmande föremålet.

2. Ställ programomkopplaren på det föregående programmet.

3. Sänk rengöringshuvudet.

Maskinen vibrerar vid rengöring 1. Kontrollera att borsten/borstarna är korrekt monterad(e).

2. Använd en mjukare borste.

Endast utförande DOSE: Doseringen av rengöringsmedel fungerar inte

1. Kontrollera rengöringsmedelsnivån i rengöringsmedelsbehållaren.

2. Öka doseringen av rengöringsmedel.

3. Kontrollera anslutningen av rengöringsmedelsslangen till rengöringsmedelsbehållaren.

4. Rengör filtret i rengöringsmedelsbehållaren.

5. Kontrollera backventilen i slangen till rengöringshuvudet med avseende på igensättning.

6. Kontrollera att slangarna är täta.

7. Kontrollera rengöringsmedelspumpens funktion.

Dräneringsslangen för smutsvatten är igensatt

1. Öppna doseringsanordningens lock på avloppsslangen.

2. Tag bort sugslangen från sugbalken och stäng för hand.

3. Ställ in programväljaren på ett program med uppsugning.

Det material som fastnat sugs ut ur tömningsslangen och in i smutsvattentanken. Störning Åtgärd Störning Orsak Åtgärd SÄTT I KIK Ingen intelligent nyckel isatt. Sätt i en intelligent nyckel. FEL KIK Den isatta intelligenta nyckeln tillåter inte att den valda funk- tionen körs. Använd en annan intelligent nyckel. Lås eventuellt upp den använda intelligenta nyckeln (beroende på fallet). INGEN BEHÖRIGHET Den isatta intelligenta nyckeln tillåter inte att den valda funk- tionen körs. Använd en annan intelligent nyckel. Lås eventuellt upp den använda intelligenta nyckeln (beroende på fallet). LOSSA HANDT.BRYTAREN! När maskinen är påslagen aktiveras en styrspak. Släpp båda styrspakar. LÅG BATTERINIVÅ Batteriet är nästan tomt. Maskinens rengöringsfunktioner stängs automatiskt av. Flytta maskinen till laddningsstationen och ladda batteriet. BATTERIET URLADDAT Batteriet är tomt. Rengöringsfunktionerna och maskinen är avstängda. Slå av maskinen, vänta ett ögonblick och starta om den. Kör se- dan till laddstationen. Skjut annars till laddstationen i avstängt lä- ge. Ladda batteriet. VATTENFLÖDESFEL Den elektriska vattenventilen är defekt. Kontakta kundtjänst. DRIVMOTOR ÖVERBEL. Drivmotorns strömförbrukning är för hög. Kontrollera maskinen avseende främmande föremål. Välj en väg med låg lutning. Stäng av maskinen, vänta en kort stund, slå på maskinen igen. DRIVMOTOR BLOCK. Drivmotorn är blockerad. Kontrollera maskinen avseende främmande föremål. Lyft upp varje drivhjul för sig och kontrollera om det går att rotera. (1) (2) (3) (4) (5) Orsak Åtgärd röd - - - - Batteriet är för varmt. Låt batteriet svalna. röd - - - grön Batterihanteringssystemet är för varmt. Låt batteriet svalna. röd - - grön - Batteriet är för kallt för att laddas. Flytta maskinen till en varmare plats och vänta tills batteriet har värmts upp. röd - - grön grön Strömförbrukningen vid laddning är för hög. Dra ur laddarens nätkontakt. Vänta 10 sekunder. Sätt tillbaka nätkontakten. Om felet visas igen, byt laddare. Maskinens strömförbrukning är för hög. Stäng av maskinen. Om felet uppstår igen efter tillkoppling, leta efter felet i ma- skinen. röd - grön - grön Kortslutning. Kontrollera alla batterianslutningar. röd - grön grön - För låg cellspänning under urladdning. Ladda batteriet. röd - grön grön grön För hög cellspänning under laddning. Ladda ur batteriet till 20 % återstående kapacitet. Ladda sedan batteriet. röd grön - - grön Batterispänningen är för låg. Ladda batteriet. röd grön - grön - Störning under laddning. Dra ur laddarens nätkontakt. Vänta 10 sekunder. Sätt tillbaka nätkontakten. Om felet visas igen, byt laddare. röd grön - grön grön röd grön grön - - Batteriet är för kallt för effektuttag. Flytta maskinen till en varmare plats och vänta tills batteriet har värmts upp. röd grön grön grön - Fel under effektuttaget. Stäng av maskinen. Om felet kvarstår, kontakta kundtjänst.82 Svenska Tillbehör Tillbehör rengöringshuvud med borstvalsar A: Förpackningsenhet, B: Antal som krävs av maskinen Tillbehör rengöringshuvud med skivborstar A: Förpackningsenhet, B: Antal som krävs av maskinen Tillbehör sugbalk A: Förpackningsenhet, B: Antal som krävs av maskinen Tekniska data Beteckning Artikelnummer Beskrivning A B Borstvals, röd (medel, standard) 4.035-184.0 Röd standardvalsborste för underhållsrengöring. 1 2 Borstvals, vit (mjuk) 4.762-409.0 Vit valsborste för rengöring av känsliga golvbeläggningar. 1 2 Borstvals, orange (hög/djup) 4.762-410.0 Orange valsborste med hög-låg-struktur för särskilt effektiv rengöring av strukturera- de golvbeläggningar.

Borstvals, grön (hård) 4.762-411.0 Grön, slipande valsborste för djuprengöring och för att avlägsna kraftigt fastsittande smuts.

Borstvals, svart (mycket hård) 4.762-412.0 Svart, extra slipande valsborste för grundrengöring av okänsliga golvbeläggningar med särskilt kraftigt fastsittande smuts.

Mikrofibervals 4.114-010.0 Perfekt för stengodsplattor. Mikrofibervals för tillförlitlig och skonsam borttagning av missfärgningar.

Polervalsaxel 4.762-415.0 Polervalsaxel i aluminium för placering av valsdynor eller mikrofibervalsar. 1 2 Valsdyna, gul (mjuk) 6.369-732.0 Gul valsdyna för rengöring och polering av ostrukturerade golvbeläggningar. 20 40 Valsdyna, röd (medel) 6.369-734.0 Röd standardvalsplatta för underhållsrengöring av ostrukturerade golvbeläggningar. 20 40 Valsdyna, grön (hård). 6.369-733.0 Grön, slipande valsdyna för djuprengöring och för att avlägsna kraftigt fastsittande smuts på ostrukturerade golvbeläggningar.

Beteckning Artikelnummer Beskrivning A B D 51 D 60 D 51 D 60 Fönsterborste, natur (mjuk) 4.905-027.0 4.905-016.0 Naturfärgad, mjuk skivborste för rengöring och polering av strukturerade golvbeläggningar.

Skivborste, vit 4.905-028.0 4.905-015.0 Vit, mjuk skivborste för skonsam rengöring av känsliga golvbeläggningar. 1 1 2 Fönsterborste, röd (medel, standard) 4.905-026.0 4.905-014.0 Röd standardskivborste för regelbunden underhållsrengöring. 1 1 2 Fönsterborste, svart (hård) 4.905-029.0 4.905-017.0 Svart, mycket slipande skivborste för grundrengöring av okänsliga golvbe- läggningar med särskilt kraftigt fastsittande smuts.

Diamantdyna fin, grön 6.371-240.0 6.371-233.0 Grön, fin diamantskivdyna för polering av polerbara golvbeläggningar. Möj- liggör högglansiga ytor och kan även användas för kristallisering.

Diamantdyna grov, vit 6.371-260.0 6.371-246.0 Vit, grov diamantskivdyna för beläggningar på hårda golv. Tar bort små re- por och skapar en ren, jämnt matt bas för ytterligare behandling med gul diamantskivdyna.

Diamantdyna medel, gul 6.371-261.0 6.371-247.0 Gul diamantskivdyna för beredning och skötsel av beläggningar på hårda golv. För en silkeslen, matt yta som kan poleras ytterligare med den gröna diamantskivdynan.

Rondellhållare 4.762-593.0 4.762-445.0 Krävs för användning av melamindynor, men också användbar för normala dynor. Dyndrivtallrik med extra många krokar för att hålla dynor. Extra stark hållning av dynan på dyndrivtallriken på rengöringshuvudet D 51.

Beteckning Artikelnummer Beskrivning A B Sugläppssats, Linatex 4.400-011.0 Rivsäker sugläppssats Linatex® för paraboliska sugbalkar med en bredd på 850 mm. Par 1 par Sugläppssats, PU 4.400-005.0 Slitstark, oljebeständig sugläpp av polyuretan. Par 1 par D 51 D 60 R 55 Allmänt Körhastighet (max.) km/h 6 6 6 Teoretisk ytkapacitet m

/h 3060 3600 3060 Praktisk täckning m

• /h 1380 1620 1490 Volym smutsvattentank l 50 50 50 Volym grovsmutsbehållare l - - 3,5 Volym för rengöringsmedelstank (tillval Dose) l 3 3 3 Rengöringsmedelsdosering % 0 p. 3
• Vattendosering l/min 0 p. 2
• ,5±0,2 0 p. 2
• ,6±0,2 0 ,6±0,2 Mått Längd mm 1375 1290 1284 Bredd utan sugbalk mm 542 542 542 Höjd mm 1082 1082 1082 Arbetsbredd mm 510 600 550 Mått förpackning L x B x H mm 1505x770x1271 1505x770x1271 1505x770x1271 Däck Framhjul, bredd mm 50 50 50 Framhjul, diameter mm 200 200 200 Bakhjul, bredd mm 28 28 28 Bakhjul, diameter mm 100 100 100 Vikt Tillåten totalvikt kg 245 241 235 Tomvikt (transportvikt) kg 195 191 185 Borstkontaktkraft, max. N (kg) 290 (29) 250 (25) 155 (15,5) Borstkontakttryck, max. N/m p. 2

) 3,2 (32) 2,5 (25) 6,3 (63)Svenska 83 Med förbehåll för tekniska ändringar. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Golvrengörare Typ: 1.533-xxx Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2014/53/EU (TCU) Tillämpade harmoniserade standarder EN 60335-1 EN 60335-2-29 EN 60335-2-72 EN 62311: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-3: 2007 + A1:2011

• Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 01.08.2021 Effektdata maskin Märkspänning V 24 24 24 Märkspänning, litiumjon V 25,6 25,6 25,6 Batterikapacitet Ah (5 h) 76 / 80 / 105 / 115 76 / 80 / 105 / 115 76 / 80 / 105 / 115 Batterikapacitet, litiumjon Ah (5 h) 80 80 80 Genomsnittlig effektförbrukning W 1300 1300 1350 Effekt körmotor W 130 130 130 Effekt sugturbin W 250 250 250 Effekt borstdrift W 800 800 980 Kapslingsklass IPX3 IPX3 IPX3 Uppsugning Sugeffekt, luftmängd l/s 21 21 21 Undertryck (max.) kPa (mbar) 9,5 (95) 9,5 (95) 9,5 (95) Rengöringsborstar Borstdiameter mm 510 600 96 Borstlängd mm - - 550 Borstvarvtal 1/min 140 150 965 Intern laddare Märkspänning V 100 p. 240
• 100 p. 240
• 100 p. 240
• Frekvens Hz 50-60 50-60 50-60 Strömförbrukning A max 5 max 5 max 5 Miljöförhållanden Tillåtet temperaturområde °C 5 p. 40
• Vattentemperatur max. °C 50 50 50 Vattentryck påfyllningssystem MPa (bar) 1(10) 1(10) 1(10) Vattentryck spolsystem för smutsvattentank MPa (bar) 1 (10) 1 (10) 1 (10) Relativ luftfuktighet % 20 p. 90
• 20 p. 90
• 20 Lutning Lutning arbetsområde max. % 2 2 2 Fastställda värden enligt EN 60335-2-72 Hand-arm-vibrationsvärde m/s p. 90

0,2 0,2 0,2 Ljudtrycksnivå L

kanten av påfyllingsstussen.

1. Ta av sugebommen.

på den innvendige delen av sugebommen.

1. Kontroller nivået av vaskemiddel i vaskemiddelbeholderen.

2. Åbn doseringsanordningens dæksel på aftapnings-

1. Åbn doseringsanordningens dæksel på aftapningsslangen.
