WSFP 8 - Svetsmaskin Weller - Gratis bruksanvisning och manual

Produkttyp	Lödstation med automatisk trådmatning
Märke	Weller
Modell	WSFP 8
Strömförsörjning	230 V / 50 Hz
Effekt	90 W
Säkring	T800 mA
Temperaturområde	50 °C – 450 °C (kontinuerlig inställning)
Temperaturnoggrannhet	± 9 °C
Utgångsspänning	24 V AC (kanal 1), 24 V DC (kanal 2)
Display	Digital, växlingsbar mellan temperatur och matning
Matningslägen	SFA (sekventiell) och SFC (kontinuerlig)
Lödningsmängd (SFA)	1 – 300 (steg om 10 ms)
Matningshastighet (SFC)	10 % – 100 %
Kompatibel tråddiameter	0,5 – 0,8 mm (WSF P5) eller 0,8 – 1,5 mm (WSF P8)
Spolekapacitet	Upp till 1 kg
Säkerhetsfunktioner	Automatisk reducering till 150 °C (Setback), automatisk avstängning (Auto Off), potentialutjämning
Potentialfri kontakt	Ja, 24 V / 20 mA max
Externa alternativ	WCB1/WCB2 (kontrollenhet, PC-gränssnitt), fotpedal
Underhåll	Rengör drivrullen med en mässingsborste; förtinna lödspetsen före förvaring
Ingående tillbehör	Lödkolv WSF P, hållare, liten verktyg, nätsladd, manual

Vanliga frågor - WSFP 8 Weller

Hur ställer man in lödspetsens temperatur?

Använd tangenterna 'Up' och 'Down' (3/4) för att ändra börvärdet. Den digitala displayen blinkar under inställningen och återgår automatiskt till den verkliga temperaturen efter 2 sekunders inaktivitet.

Vilka är de två trådmatningslägena?

Läget SFA (sekventiell) matar en förinställd mängd lod vid varje tryck på omkopplaren. Läget SFC (kontinuerlig) matar tråden så länge omkopplaren är intryckt, med en justerbar hastighet på 10 till 100 %.

Hur växlar man från SFA-läge till SFC-läge?

Håll ned kanalvalsknappen (7) och tryck på 'Up' (3) för att växla mellan lägena. Displayen visar kort det valda läget.

Vad gör man om trådmatningen är ojämn?

Rengör drivrullen med en mässingsborste. För att komma åt, fäll ner locket på matningsenheten och lyft rullen. Flytta först styrutrustningen bort från matningsenheten.

Hur aktiverar man temperaturreduceringsfunktionen (Setback)?

Håll ned tangenten 'UP' under påslagning tills displayen visar 'ON'. För att avaktivera, upprepa operationen tills 'OFF' visas. Temperaturen sjunker då till 150 °C efter 20 minuters inaktivitet.

Hur gör man en snabbmatning av tråden efter spolebyte?

Tryck samtidigt på tangenterna 'UP' och 'DOWN'. Tråden matas med maximal hastighet (100 %) tills den syns i lödkolvens öppning.

Vilka lodtrådsdiametrar är kompatibla?

Med lödkolv WSF P5: 0,5 till 0,8 mm. Med lödkolv WSF P8: 0,8 till 1,5 mm. Drivrullen anpassar sig automatiskt.

Hur ställer man in temperaturfönstret?

Tryck samtidigt på kanalvalsknappen (7) och 'Down' (4). Displayen blinkar: använd 'Up'/'Down' för att ställa in toleransen (0 = avaktiverad, 1-99 °C eller 1-178 °F). Den potentialfria kontakten kopplar när den verkliga temperaturen är inom fönstret.

Hur underhåller man lödspetsen?

Före förvaring av lödkolven, förtinna alltid spetsen med tenn. Använd stålull WDC/WDC2 för rengöring. För icke förtinnbara spetsar, använd Tip-aktivator (T0051303199). Rengör regelbundet motståndet med en metallborste.

Vilka tillbehör finns som tillval?

Fotpedal (005 13 120 99), Tip-aktivatorer, FE-modifieringssats, ingångsenheter WCB1/WCB2 (med PC-gränssnitt och temperaturkontroll) samt ett sortiment av lödspetsar (LT A, LT B, LT C, etc.) för olika behov.

BRUKSANVISNING WSFP 8 Weller

SV Översättning av bruksanvisning i original

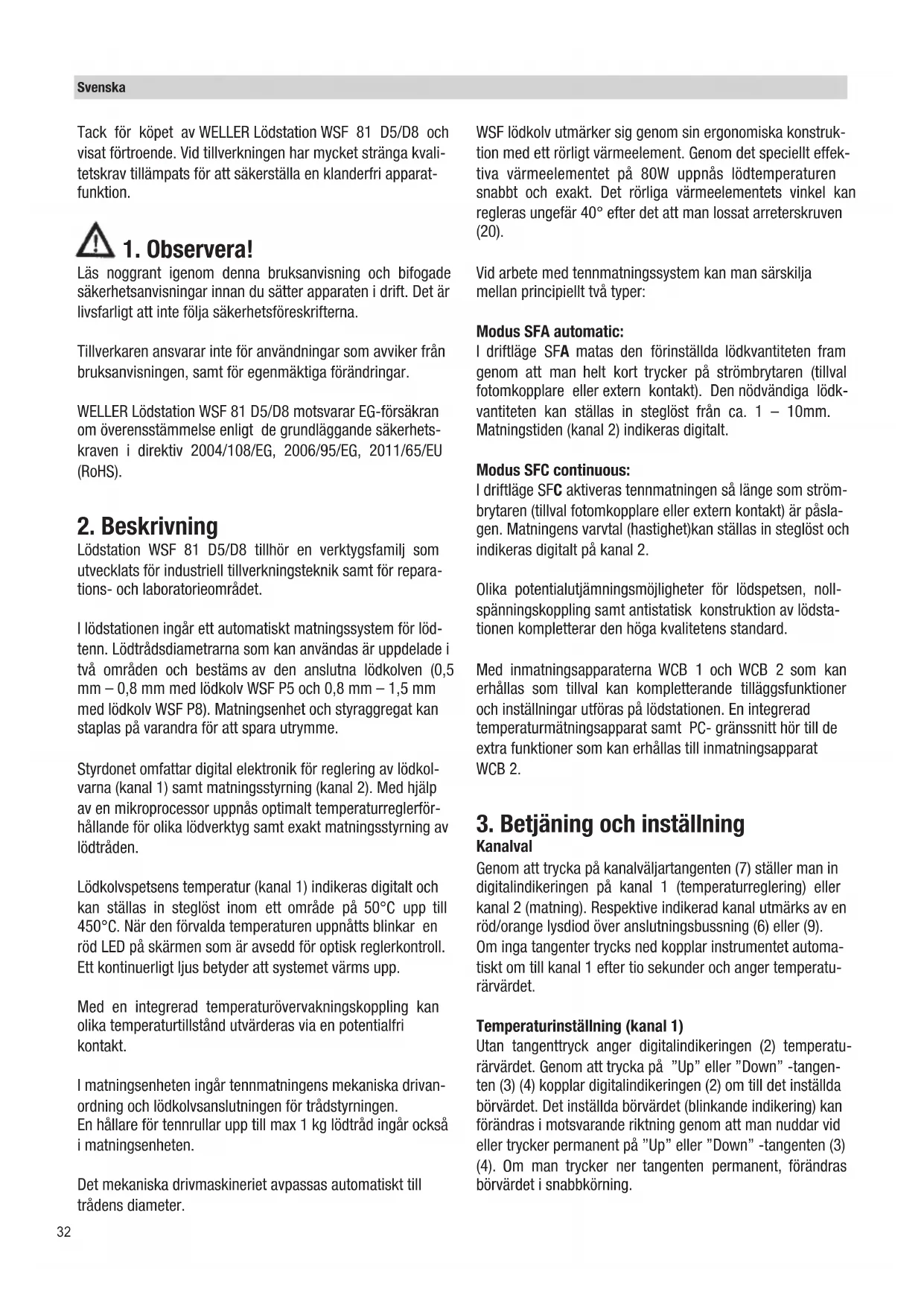

Tack för köpet av WELLER Lödstation WSF 81 D5/D8 och visat förtroende. Vid tillverkningen har mycket stränga kvalitetskrav tillämpats för att säkerställa en klanderfri apparatfunktion.

1. Observera!

Läs noggrant igenom denna bruksanvisning och bifogade säkerhetsanvisningar innan du sätter apparaten i drift. Det är livsfarligt att inte följa säkerhetsföreskrifterna.

Tillverkaren ansvarar inte för användningar som avviker från bruksanvisningen, samt för egenmäktiga förändringar.

WELLER Lödstation WSF 81 D5/D8 motsvarar EG-försäkran om överensstämmelse enligt de grundläggande säkerhetskraven i direktiv 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS).

2. Beskrivning

Lödstation WSF 81 D5/D8 tillhör en verktygsfamilj som utvecklats för industriell tillverkningsteknik samt för reparations- och laboratorieområdet.

I lödstationen ingår ett automatiskt matningssystem för löd- tenn. Lödtrådsdiametrarna som kan användas är uppdelade i två områden och bestäms av den anslutna lödkolven (0,5 mm – 0,8 mm med lödkolv WSF P5 och 0,8 mm – 1,5 mm med lödkolv WSF P8). Matningsenhet och styraggregat kan staplas på varandra för att spara utrymme.

Styrdonet omfattar digital elektronik för reglering av lödkolvarna (kanal 1) samt matningsstyrning (kanal 2). Med hjälp av en mikroprocessor uppnås optimalt temperaturreglerförhållande för olika lödverktyg samt exakt matningsstyrning av lödträden.

Lödkolvspetsens temperatur (kanal 1) indikeras digitalt och kan ställas in steglöst inom ett område på 50°C upp till 450°C. När den förvalda temperaturen uppnåtts blinkar en röd LED på skärmen som är avsedd för optisk reglerkontroll. Ett kontinuerligt ljus betyder att systemet värms upp.

Med en integrerad temperaturövervakningskoppling kan olika temperaturtillständ utvärderas via en potentialfri kontakt.

I matningsenheten ingår tennmatningens mekaniska drivanordning och lödkolvsanslutningen för trådstyrningen. En hållare för tennrullar upp till max 1 kg lödtråd ingår också i matningsenheten.

Det mekaniska drivmaskineriet avpassas automatiskt till trådens diameter.

WSF lödkolv utmärker sig genom sin ergonomiska konstruktion med ett rörligt värmeelement. Genom det speciellt effektiva värmeelementet på 80W uppnås lödtemperaturen snabbt och exakt. Det rörliga värmeelementets vinkel kan regleras ungefär 40° efter det att man lossat arreterskruven (20).

Vid arbete med tennmatningssystem kan man särskilja mellan principiellt två typer:

I driftläge SFA matas den förinställda lödkvantiteten fram genom att man helt kort trycker på strömbrytaren (tillval fotomkopplare eller extern kontakt). Den nödvändiga lödkvantiteten kan ställas in steglöst från ca. 1 – 10mm. Matningstiden (kanal 2) indikeras digitalt.

I driftläge SFC aktiveras tennmatningen så länge som strömbrytaren (tillval fotomkopplare eller extern kontakt) är påslagen. Matningens varvtal (hastighet) kan ställas in steglöst och indikeras digitalt på kanal 2.

Olika potentialutjämningsmöjligheter för lödspetsen, nollspänningskoppling samt antistatisk konstruktion av lödstationen kompletterar den höga kvalitetens standard.

Med inmatningsapparaterna WCB 1 och WCB 2 som kan erhållas som tillval kan kompletterande tilläggsfunktioner och inställningar utföras på lödstationen. En integrerad temperaturmätningsapparat samt PC- gränssnitt hör till de extra funktioner som kan erhållas till inmatningsapparat WCB 2.

3. Betjäning och inställning Kanalval

Genom att trycka på kanalväljartangenten (7) ställer man in digitalindikeringen på kanal 1 (temperaturreglering) eller kanal 2 (matning). Respektive indikerad kanal utmärks av en röd/orange lysdiod över anslutningsbussning (6) eller (9). Om inga tangenter trycks ned kopplar instrumentet automatiskt om till kanal 1 efter tio sekunder och anger temperaturärvärdet.

Temperaturinställning (kanal 1)

Utan tangenttryck anger digitalindikeringen (2) temperaturärvärdet. Genom att trycka på "Up" eller "Down" -tangen- ten (3) (4) kopplar digitalindikeringen (2) om till det inställda börvärdet. Det inställda börvärdet (blinkande indikering) kan förändras i motsvarande riktning genom att man nuddar vid eller trycker permanent på "Up" eller "Down" -tangenten (3) (4). Om man trycker ner tangenten permanent, förändras börvärdet i snabbkörning.

Tekniska data

Mått(B X T X H): 120 X 217 X 199 mm

Nätspänning: 230V / 50Hz

Utgångsspänning: 24VAC (kanal1); 24VDC (kanal2)

Effekt: 90W

Säkring: T800mA

Temperaturreglering: steglös 50°C – 450°C

Exakthet: + - 9°C

Potentialutjämning: Grundtillständ hårt jordat

Ungefär 2 sekunder efter det man släppt tangenten kopplar digitalindi keringen (2) automatiskt om till ärvärdet igen.

Standardmässig temperatursänkning

När lõdverktyget inte används sänks temperaturen automatiskt till standby-värdet 150°C (300°F) efter 20 min. Efter tre temperatursänkningstider (60 min), så aktiveras funktionen "AUTO OFF". Lödkolven stängs då av.

Påslagning av den standardmässiga temperatursänkningsfunktionen: Håll "UP"-knappen in tryckt, samtidigt som du slår på apparaten, tills att "ON" visas på displayen. Gör likadant när du ska stänga av den. På displayen visas då "OFF" (leveranstillståndet).

Vid användning av mycket fina lödspetsar kan funktions säkerheten vara begränsad.

Matningsinställning (kanal 2)

Efter omkoppling till kanal 2 anger digitalindikeringen (2) varvtalet för SFC-läge eller matningstiden för SFA-läge. Det inställda värdet kan förändras i motsvarande riktning genom att man nuddar vid eller trycker permanent på "Up" eller "Down" -tangenten (3)(4). Om man trycker ner tangenten permanent förändras börvärdet i snabbkörning. Om man inte trycker på några tangenter alls kopplar instrumentet efter ungefär 10 sek automatiskt om till kanal 1 och anger temperaturärvärdet.

Inställningsområden:

SFA -läge matningstid (lödmängd)

1 - 300 10ms steg)

SFC-läge varvtal (hastighet)

10% - 100%

Snabbmatning:

Om man trycker samtidigt på tangenterna "UP" och "DOWN" utförs lödtrådmating med maximal hastighet (100%). Rekommenderas för påskjutning av lödträden efter byte av tennrulle.

SFA / SFC-läge Omkoppling:

Håll kanalväljartangenten (7)nedtryckt och ställ in önskat läge med "UP"-tangenten (3). På skärmen visas inställt driftläge.

Inställning temperaturfönster

Tryck samtidigt på kanalväljartangenten (7) och "Down" (4). På skärmen visas blinkande det aktuella inställda temperaturfönstrets värde (i °C/°F) (på fabriken inställt på "000").

Inställning "000" som gjorts på fabriken betyder:

Temperaturövervakningskopplingen är urkopplad och den potentialfria kontakten (16) har alltid lågt ohm.

°C indikering

Inställning "001 – 099" motsvarar:

Temperaturfönstrets storlek + - 1°C till + - 99°C

°F indikering

Inställning "001 – 178" motsvarar:

Temperaturfönstrets storlek +- 1°F till +-178°F

Potentialfri kontakt

Om lödverktygets ärtemperatur ligger inom det inställda temperaturfönstret (toleransbredd) kopplas den potentialfria kontakten (16) till låga ohm. Om temperaturen ligger utanför det inställda temperaturfönstret indikeras detta på skärmen (2) med "HI" (high; temperaturen för hög) eller "LO" (low, temperaturen för låg) i 2 sekunders takt och den potentialfria kontakten (16) har höga ohm.

En optokopplares transistorutgång framställer verktygets potentialfria kontakt. Man bör därför ge akt på polariteten för den spänning som ska kopplas.

PLUS (+) på Pin 2

MINUS (-) på Pin 3

Denna kontakt kan belastas med max. 24 V / 20 mA

Extern inmatningsapparat WCB 2 (tillval)

Vid användning av en extern inmatningsapparat står följande funktioner till förfogande.

Offset:

Den faktiska lödspetstemperaturen kan förändras med + -40°C genom inmatning av en temperaturoffset.

Setback:

Sänkning av den inställda börtemperaturen till 150°C /300°F (Stand by). Setbacktiden, efter att lödstationen växlar till Stand by-läge, kan ställas in från 0 – 99 minuter. Setbackstatus signaleras genom en blinkande indikering av ärvärdet.

Efter en trefaldig Setbacktid aktiveras AUTO OFF-funktionen. Lödverktyget kopplas ur (blinkande streck i indikeringen). Genom att trycka på en tangent eller på en strömbrytare avslutas Setbackstatus respektive AUTO OFF-status. Det inställda börvärdet anges helt kort.

Lock:

Börtemperatur och temperaturfönster läses. Efter låsningen kan inga inställningsändringar företas på lödstationen.

°C / °F:

Omkoppling av temperaturindikeringen från °C till °F och tvärtom. Om man trycker på "Down"-tangenten kopplingen visas den aktuella temperaturversionen.

Window:

Begränsning av temperaturområdet till max +-99°C, utgående från en temperatur som är låst via „LOCK”-funktionen. Den låsta temperaturen utgör därmed mitten av det inställda temperaturområdet.

På apparater med potentialfri kontakt (optokopplarutgång) används "WINDOW"-funktionen till att ställa in ett temperaurfönster med. Ligger den verkliga temperaturen inom temperaturfönstret genomkopplas den potentialfria kontakten (optokopplarutgången).

Cal:

Fabriksinställning FSE (återställning av alla inställningsvärden till 0, temperaturbörvärde 350°C/660°F

PC gränssnitt:

RS232 (endast WCB 2)

Temperatur-mätapparat:

Integrerad temperaturmätningsapparat för termoelement typ K (endast WCB 2)

Underhåll och skötsel

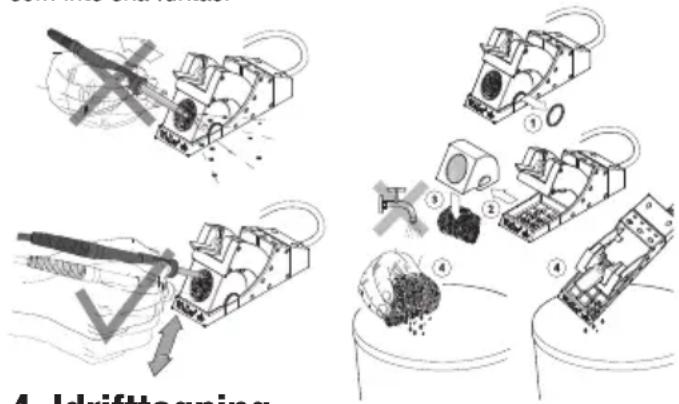

Vid ojämn matning bör drivhjulet rengöras med en mässingsborste. Ta först bort styrdonet och matningsenheten. Fäll upp matningsenhetens lock för att komma åt enheten. Lyft sedan av drivhjulet och rengör det.

Underhållsanvisningar för lödkolv WSF P5/P8/WP/WSP

(värmeelement, spetshylsa och lödspets)

Rengör värmeelementet allt efter hur ofta lödkolven används

Rengöring av värmeelement:

Ta bort smutsrester på spetshylsan.

Ta bort spetshylsan genom att lossa på den räfflade muttern/spetshylsan. Var försiktig så att spetshylsan inte kläms (så att skador på värmeelementet undviks).

Vid rengöring används stålborsten T0051382799

Rengöringsset WDC 2 T0051512699

Rengöringsset WDC T0051512799.

Underhåll av lödspets:

Efter blyfri lödning rekommenderas du att fukta lödspetsen med lödtenn innan du placerar lödkolven i stället. Vid rengöring av lödspets använder du alltid vår spiralull för WDC 2 T0051512599 och WDC T0051512499. Vi rekommenderar användning av Tip-Activator (T0051303199) för lödspetsar som inte ska fuktas.

4. Idrifttagning

Anslut matningsenheten elektriskt till styrdonet. Kontakt (12) i bussning (6).

Anslut lödkolvens kontakter till styraggregatet och matningsenheten. Stick in lödkolvens anslutningskontakt i styraggregatets 7-poliga anslutningsbussning (9) och lås. Sätt i trådstyrningen i matningsenhetens förbindelsedel (13) ända fram till anslaget och fixera med lässkruven (17).

Lägg undan lödkolven på säkerhetsförvaringsplatsen.

Vid korrekt nätspänning ansluts styrdonet till elströmmen (14). Koppla på verktyget (1).

Montera tennrullen

Demontera tennrullhållarens (19) räfflade mutter. Tennrullen sticks på axeln på så sätt att lödträden rullas av nedåt. Säkra tennrullen med den räfflade muttern och skjut in början på träden i införingsöppningen (18).

Genom att trycka på "UP" och "DOWN" tangenten samtidigt griper drivmaskineriet tag i lödträden som transporteras med maximal hastighet. Lödträden transporteras tills den visar sig vid lödkolvens matningsmunstycke (22).

Lockets båda låsningselement går att öppna genom att vrida dem ca 90° åt vänster.

Anslutningsvis utförs apparatinställningar som i avsnitt "Betjäning och inställning".

5. Potentialutjämning

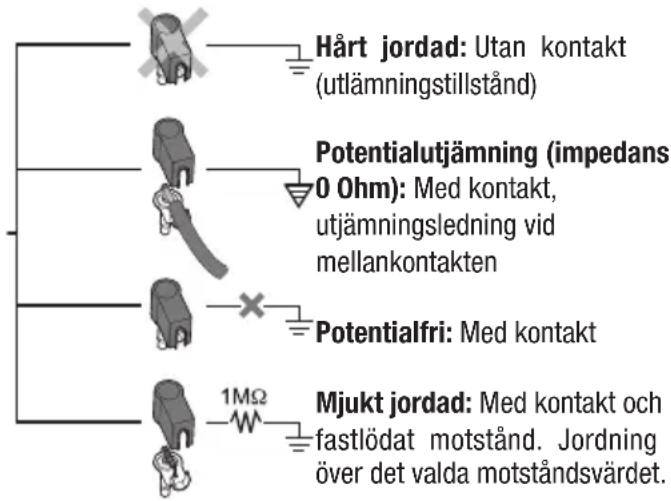

Genom att koppla den 3,5 mm kopplingsbussningen (8) på olika sätt kan 4 varianter utföras.

6. Lödtekniska anvisningar

Vid den första upphettningen ska den selektivt förtennbara lödspetsen fuktas med lödmetall. Detta avlägsnar lagerbetingade oxidskikt och smuts på lödspetsen. Vid pauser och innan man lägger ifrån sig lödkolven ska man alltid se till att lödspetsen är förtennad. Vid mycket milt aktiverade flussmedel (no clean) rekommenderas att man använder Tip Aktivator för att upprätthålla befuktningen.

Övergången mellan värmeelement/sensor och lödspetsen får inte påverkas av smuts, främmande föremål eller skador, eftersom det kan inverka på temperaturregleringens exakthet.

Observera:

Se alltid till att lödspetsen sitter som den ska.

Håll värmekroppens värmeöverföringsytor och lödspetsen rena. Lägg inte den heta lödspetsen på rengöringssvampen eller på plastytor.

Lödverktygen har justerats för en medelstor lödspets respektive medelstort munstycke. Avvikelser på grund av spetsbyte eller användning av andra spetsformer kan uppstå.

7. Tillbehör

005 13 120 99	Fotomkopplare
005 13 031 99	Tip Aktivator
005 28 126 99	FE-tillbehörssats

Lödspetsar:

005 44 403 99 LT A	1,6 mm	mejsel
005 44 405 99 LT B	2,4 mm	mejsel
005 44 407 99 LT C	3,2 mm	mejsel
005 44 443 99 LT ALX	1,6 mm	böjd
005 44 442 99 LT BX	2,4 mm	böjd
005 44 412 99 LT H	0,8 mm	mejsel
005 44 420 99 LT HX	0,8 mm	böjd
005 44 408 99 LT F	1,2 mm	rundform fasad
005 44 444 99 LT BB	2,4 mm	rundform fasad
005 44 445 99 LT CC	3,2 mm	rundform fasad

8. Leveransomfång

Lödstation WSF 81 D5/D8

styrdon

matningsenhet

WSF P lödkolv

småverktyg

lödkolvsförvaringsplats

nätkabel

Bruksanvisning

Med förbehåll för tekniska ändringar!

De uppdaterade bruksanvisningarna finns på www.weller-tools.com.
