WSFP 8 - Hegesztőgép Weller - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen WSFP 8 Weller PDF formátumban.
| Termék típusa | Automatikus huzalelőtolású forrasztóállomás |
| Márka | Weller |
| Modell | WSFP 8 |
| Tápellátás | 230 V / 50 Hz |
| Teljesítmény | 90 W |
| Biztosíték | T800 mA |
| Hőmérséklet-tartomány | 50 °C – 450 °C (folyamatos állítás) |
| Hőmérséklet-pontosság | ± 9 °C |
| Kimeneti feszültség | 24 V AC (1. csatorna), 24 V DC (2. csatorna) |
| Kijelző | Digitális, váltható hőmérséklet és előtolás között |
| Előtolási módok | SFA (szekvenciális) és SFC (folyamatos) |
| Forrasztóanyag mennyisége (SFA) | 1 – 300 (10 ms lépések) |
| Előtolási sebesség (SFC) | 10% – 100% |
| Kompatibilis huzalátmérő | 0,5 – 0,8 mm (WSF P5) vagy 0,8 – 1,5 mm (WSF P8) |
| Orsó kapacitása | 1 kg-ig |
| Biztonsági funkciók | Automatikus csökkentés 150 °C-ra (Setback), automatikus kikapcsolás (Auto Off), potenciálkiegyenlítés |
| Potenciálmentes érintkező | Igen, max. 24 V / 20 mA |
| Külső opciók | WCB1/WCB2 (vezérlő, PC interfész), pedálkapcsoló |
| Karbantartás | Tisztítsa meg a meghajtó görgőt sárgaréz kefével; tárolás előtt ónozza a forrasztócsúcsot |
| Tartozékok | WSF P forrasztópáka, állvány, kis szerszám, tápkábel, kézikönyv |
Gyakran ismételt kérdések - WSFP 8 Weller
Felhasználói kérdések a következőről WSFP 8 Weller
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hegesztőgép PDF formátumban ingyenesen! Találja meg kézikönyvét WSFP 8 - Weller és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WSFP 8 márka Weller.

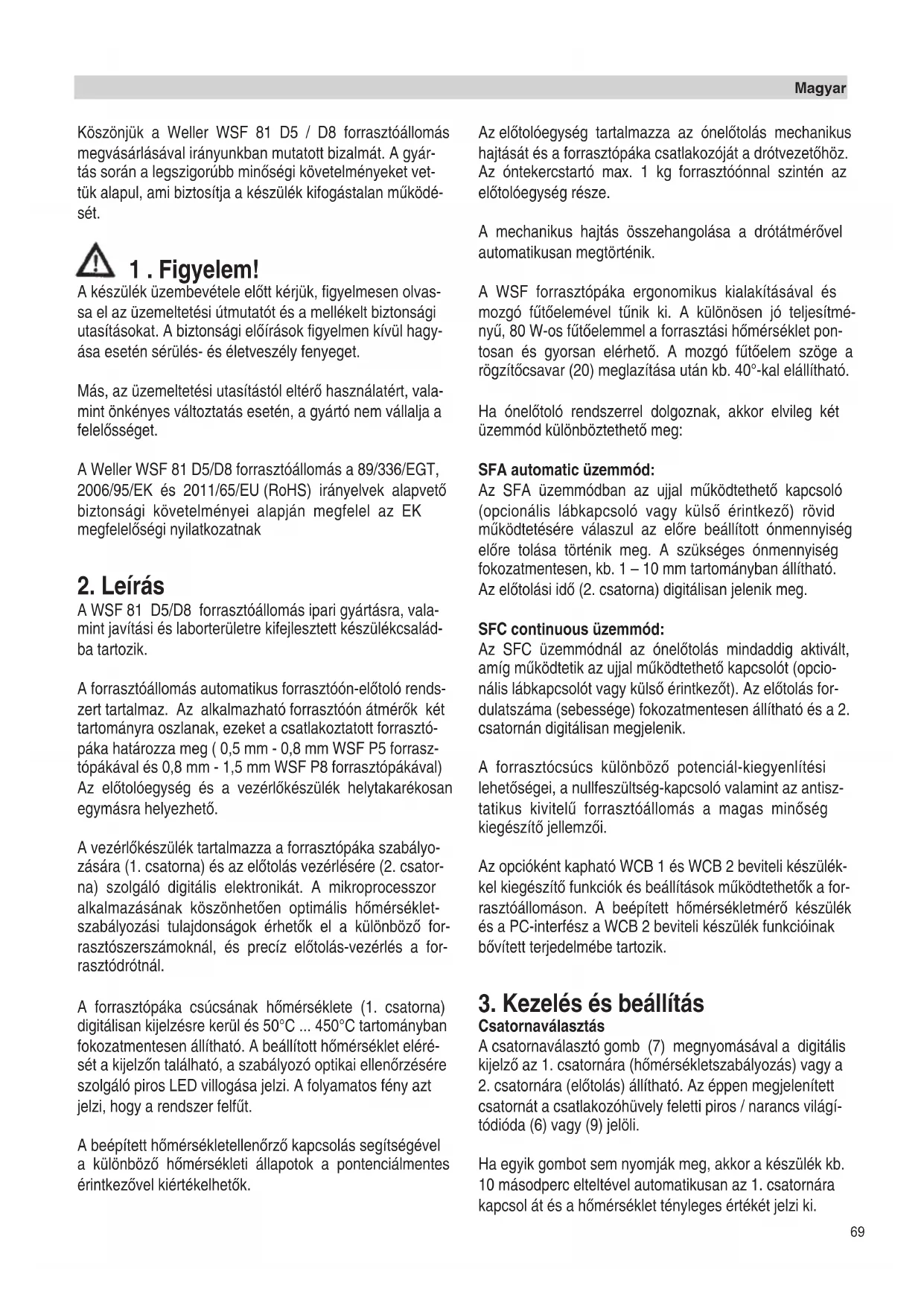

HASZNÁLATI ÚTMUTATÓ WSFP 8 Weller
HU Eredeti használati utasítás fordítása
Köszönjük a Weller WSF 81 D5 / D8 forrasztóállomás megvásárlásával irányunkban mutatott bizalmát. A gyártás során a legszigorúbb minőségi követelményeket vet-tük alapul, ami biztosítja a készülék kifogástalan működését.
1. Figyelem!
A készülék üzembevétele előtt kérjük, figyelmesen olvas- sa el az üzemeltetési útmutatót és a mellékelt biztonsági utasításokat. A biztonsági előírások figyelmen kívül hagyása esetén sérülés- és életveszély fenyeget.
Más, az üzemeltetési utasítástól eltérő használatért, valamint önkényes változtatás esetén, a gyártó nem vállalja a felelősséget.
A Weller WSF 81 D5/D8 forrasztóállomás a 89/336/EGT, 2006/95/EK és 2011/65/EU (RoHS) irányelvek alapvető biztonsági követelményei alapján megfelel az EK megfelelőségi nyilatkozatnak
2. Leírás
A WSF 81 D5/D8 forrasztóállomás ipari gyártásra, valamint javítási és laborterületre kifejlesztett készülékcsaládba tartozik.
A forrasztóállomás automatikus forrasztóón-előtoló rendszert tartalmaz. Az alkalmazható forrasztóón átmérők két tartományra oszlanak, ezeket a csatlakoztatott forrasztópáka határozza meg (0,5 mm - 0,8 mm WSF P5 forrasztópákával és 0,8 mm - 1,5 mm WSF P8 forrasztópákával) Az elötolóegység és a vezérlőkészülék helytakarékosan egymásra helyezhető.
A vezérlőkészülék tartalmazza a forrasztópáka szabályozására (1. csatorna) és az előtolás vezérlésére (2. csatorna) szolgáló digitális elektronikát. A mikroprocesszor alkalmazásának köszönhetően optimális hőmérsékletszabályozási tulajdonságok érhetők el a különböző forrasztószerszámoknál, és precíz előtolás-vezérlés a forrasztódrótnál.
A forrasztópáka csúcsának hőmérséklete (1. csatorna) digitálisan kijelzésre kerül és 50°C ... 450°C tartományban fokozatmentesen állítható. A beállított hőmérséklet elérését a kijelzőn található, a szabályozó optikai ellenőrzésére szolgáló piros LED villogása jelzi. A folyamatos fény azt jelzi, hogy a rendszer felfűt.
A beépített hőmérsékletellenőrző kapcsolás segítségével a különböző hőmérsékleti állapotok a pontenciálmentes érintkezővel kiértékelhetők.
Az elótolóegység tartalmazza az ónelótolás mechanikus hajtását és a forrasztópáka csatlakozóját a drótvezetőhöz. Az óntekercstartó max. 1 kg forrasztóönnal szintén az elótolóegység része.
A mechanikus hajtás összehangolása a drótátmérővel automatikusan megtörténik.
A WSF forrasztópáka ergonomikus kialakításával és mozgó fűtőelemével tűnik ki. A különösen jó teljesítményű, 80 W-os fűtőelemmel a forrasztási hőmérséklet pontosan és gyorsan elérhető. A mozgó fűtőelem szöge a rögzítőcsavar (20) meglazítása után kb. 40°-kal elállítható.
Ha ónelőtoló rendszerrel dolgoznak, akkor elvileg két üzemmód különböztethető meg:
SFA automatic üzemmód:
Az SFA üzemmódban az ujjal működtethető kapcsoló (opcionális lábkapcsoló vagy külső érintkező) rövid működtetésére válaszul az előre beállított ónmennyiség előre tolása történik meg. A szükséges ónmennyiség fokozatmentesen, kb. 1 – 10 mm tartományban állítható. Az előtolási idő (2. csatorna) digitálisan jelenik meg.
SFC continuous üzemmód:
Az SFC üzemmódnál az ónelőtolás mindaddig aktivált, amíg működtetik az ujjal működtethető kapcsolót (opcionális lábkapcsolót vagy külső érintkezőt). Az előtolás fordulatszáma (sebessége) fokozatmentesen állítható és a 2. csatornán digitálisan megjelenik.
A forrasztócsúcs különböző potenciál-kiegyenlítési lehetőségei, a nullfeszültség-kapcsoló valamint az antisztatikus kivitelű forrasztóállomás a magas minőség kiegészítő jellemzői.
Az opcióként kapható WCB 1 és WCB 2 beviteli készülékkel kiegészítő funkciók és beállítások működtethetők a forrasztóallomáson. A beépített hőmérsékletmérő készülék és a PC-interfész a WCB 2 beviteli készülék funkcióinak bővített terjedelmébe tartozik.
3. Kezelés és beállítás
Csatornaválasztás
A csatornaválasztó gomb (7) megnyomásával a digitális kijelző az 1. csatornára (hőmérsékletszabályozás) vagy a 2. csatornára (előtolás) állítható. Az éppen megjelenített csatornát a csatlakozóhüvely feletti piros / narancs világítódióda (6) vagy (9) jelöli.
Ha egyik gombot sem nyomják meg, akkor a készülék kb. 10 másodperc elteltével automatikusan az 1. csatornára kapcsol át és a hőmérséklet tényleges értékét jelzi ki.
Múszaki adatok
Méret (Sz X Mé X Ma): 120 X 217 X 199 mm
Hálózati feszültség: 230 V / 50 Hz
Kimeneti feszültség: 24 VAC (1. csatorna); 24 VDC (2. csatorna)
Teljesítmény: 90 W
Biztosíték: T800mA
Hőmérsékletszabályozás: fokozatmentes 50°C – 450°C
Pontosság: + - 9°C
Potenciálkiegyenlítés: alapállapotban kemény földelés
Hőmérséklet beállítása (1. csatorna)
A digitális kijelző (2) gombnyomás nélkül a tényleges hőmérséklet-értéket mutatja. Az UP vagy DOWN gomb (3) (4) megnyomásakor a digitális kijelző (2) az éppen beállított előírt értékre vált át. A beállított előírt érték (a villogó kijelző) az UP vagy DOWN gomb (3) (4) megnyomásával vagy folyamatos nyomva tartásával a megfelelő irányba módosítható. Amennyiben a nyomógombot folyamatosan nyomva tartják, akkor az előírt érték gyorsan peregve változik. Kb. 2 másodperccel a gomb elengedése után a digitális kijelző (2) automatikusan visszakapcsol a tényleges értékre.
Standardsetback
Amikor nem használják a forrasztószerszámot, a hőmérséklet 20 perc után automatikusan a 150°C-os (300°F) standby-értékre süllyed. A Setback-idő háromszorosának (60 perc) leteltével aktiválódik az AUTO OFF funkció. A forrasztópáka lekapcsol.
A Standardsetback-funkció bekapcsolása: a készülék bekapcsolása alatt tartsa nyomva az UP gombot, amíg a kijelzőn ON nem jelenik meg. Kikapcsolásához azonos módon kell eljárni. A kijelzőben OFF jelenik meg (szállítási állapot).
Nagyon finom forrasztócsúcs használata a funkció biztos működését károsan befolyásolhatja.
Elótolás beállítása (2. csatorna)
A 2. csatornára történő átkapcsolás után a digitális kijelző (2) SFC üzemmódban a fordulatszámot és SFA üzemmódban az előtolási időt mutatja. A beállított érték az UP vagy DOWN gomb (3) (4) megnyomásával vagy folyamatos nyomva tartásával a megfelelő irányba módosítható. Amennyiben a nyomógombot folyamatosan nyomva tartják, akkor az előírt érték gyorsan peregve változik. Ha egyik gombot sem nyomják meg, akkor a készülék kb. 10 másodperc elteltével automatikusan az 1. csatornára kapcsol át és a hőmérséklet tényleges értékét jelzi ki.
Beállítási tartományok:
SFA üzemmód: elötolási idő (ónmennyiség)
1 - 300 (10 ms-os lépések)
SFC üzemmód: fordulatszám (sebesség)
10% - 100%
Gyors elótolás:
Az UP és DOWN gombok egyidejű megnyomására a forrasztódrót előtolása max. sebességgel történik (100%). Óntekercs cseréje után a forrasztódrót utántolására ajánlott.
SFA / SFC üzemmód átkapcsolása:
Tartsa nyomva a csatornaválasztó gombot (7) és az UP gombbal (3) állítsa be a kívánt üzemmódot. A kijelzőn megjelenik a beállított üzemmód.
Hőmérsékleti ablak beállítása
Egyidejűleg nyomja meg a csatornaválasztó gombot (7) és DOWN gombot (4). A kijelzőn villogva megjelenik az aktuálisan beállított hőmérsékleti ablak értéke (°C/°F) (gyárilag 000 értékre van beállítva).
A gyári 000 beállítás jelentése:
A hőmérsékletellenőrző kapcsolás ki van kapcsolva és a pontenciálmentes érintkező (16) mindig kisohmos.
°C kijelzó
A 001 – 099 beállítás jelentése:
a hőmérsékleti ablak mérete + - 1°C ... + - 99°C
°F kijelző
A 001 – 178 beállítás jelentése:
a hőmérsékleti ablak mérete +- 1°F ... +-178°F
Potenciálmentes csatlakozó
Amennyiben a forrasztószerszám tényleges hőmérséklete a beállított hőmérsékleti ablakon (tűréstartományon) belülre esik, akkor a pontenciálmentes érintkező (16) kisohmos. Amennyiben a hőmérséklet a beállított hőmérsékleti ablakon kívülre esik, akkor azt a kijelzőn (2) HI (High; hőmérséklet túl magas) vagy LO (Low, hőmérséklet túl
alacsony) jelzi 2 másodperces ütemmel, és a pontenciálmentes érintkező (16) nagyohmos.
A készülék pontenciálmentes érintkezőjét egy optocsatoló tranzisztorkimenete jelenti. Ezért ügyelni kell a kapcsolandó feszültség polaritására.
PLUSZ (+) a Pin 2-re
MÍNUSZ (-) a Pin 3-ra
Az érintkező terhelhetősége max. 24 V / 20 mA
WCB 2 külső beviteli készülék (opció)
Külső beviteli készülék használata esetén a következő funkciók állnak rendelkezésre.
Offset:
a forrasztócsúcs tényleges hőmérséklete az offset megadásával +/- 40°C-kal módosítható.
Setback:
A beállított előírt érték lecsökkentése 150°C-ra / 300 °F-ra (Stand by). A Setback-idő, aminek leteltével a forrasztóál-lomás Stand-by üzemmódba kapcsol, 0 - 99 perc között állítható. A Setback-állapotot a tényleges érték villogó kijelzése mutatja. A Setback-idő háromszorosának leteltével aktiválódik az AUTO OFF funkció. A forrasztószers-zám kikapcsol (villogó vonal a kijelzön). Az egyik gomb vagy az ujjal működtethető kapcsoló megnyomásával léphet ki a Setback-állapotból illetve az AUTO-OFF álla-potból. Ekkor rövid időre a beállított előírt érték jelenik meg.
Lock:
A beállított hőmérséklet és a hőmérsékleti ablak reteszelése. A reteszelés után a forrasztóállomáson nem lehet a beállításokat módosítani.
°C/°F:
A hőmérsékletkijelzés átkapcsolása °C-ról °F-re és fordítva. A bekapcsolás alatt a Down gombot megnyomva az aktuális hőmérsékletverzió jelenik meg.
Window:
A hőmérséklettartomány korlátozása a LOCK funkcióval reteszelt hőmérséklet max. +/-99 °C értékre. A reteszelt hőmérséklet így a beállítható hőmérséklettartomány közepének felel meg.
Potenciálmentes csatlakozóval (optocsatoló-kimenet) rendelkező készülékeknél a WINDOW funkció a hőmérsékleti ablak beállítására szolgál. Amennyiben a tényleges hőmérséklet a hőmérsékleti ablakon belülre esik, akkor a pontenciálmentes csatlakozó (optocsatoló-kimenet) kapcsol.
Cal:
Factory setting FSE (minden beállítási érték visszaállítása 0-ra, beállított hőmérséklet: 350°C/660°F).
PC-interfész:
RS232 (csak WCB 2)
Hőmérsékletmérő készülék:
Beépített hőmérsékletmérő készülék K típusú termoelemhez (csak WCB 2)
Karbantartás és ápolás
Egyenetlen elötolás esetén a hajtókereket rézkefével tisztítsa meg. Ehhez távolítsa el az elötolóegység vezérlőkészülékét. Hajtsa hátra az elötolóegység fedelét, hogy hozzáférjen az elötolóegységhez. Majd emelje le és tisztítsa meg a hajtókereket.
Ápolási tanácsok a WSF P5/P8 / WP / WSP típuso-
khoz (fütötest, csúcshüvely és forrasztócsúcs)
Kérjük, a forrasztópáka igénybevételétől függően tisztítsa meg a fütőtestet megfelelő időközönként.
A fűtőtest tisztítása:
Távolítsa el a szennyeződésmaradványokat a csúcshüvelyről. Távolítsa el a csúcshüvelyt a recés anya/csúcshüvely meglazításával. Ügyeljen rá, hogy eközben a csúcshüvelyeket ne rongálja meg (a fütőtest károsodásának elkerülése érdekében). Tisztításhoz használjon T0051382799 cikkszámú drótkefét, WDC 2 T0051512699 tisztítókészletet vagy WDC T0051512799 tisztítókészletet.

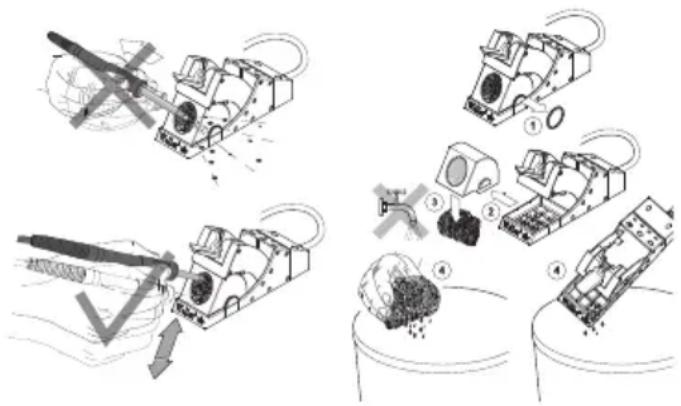

A forrasztócsúcs tisztítása:
Ólommentes forrasztás után ajánlatos a forrasztócsúcsot forrasztóonnal ismét bevonni, mielőtt a forrasztópákát a tartóba helyezné. A forrasztócsúcs tisztításához használja mindig a WDC 2 T0051512599 és a WDC T0051512499 típusokhoz való fémszivacsunkat. A bevonattal el nem látott forrasztócsúcsokhoz a Tip-Activator (T0051303199) használatát javasoljuk.
Kösse össze elektromosan az előtolóegységet a vezérlőkészülékkel. A csatlakozódugót (12) dugja a hüvelybe (6).
A forrasztópákak csatlakozóit kösse össze a vezérlőkészülékkel és az előtolóegységgel. A forrasztópáka elektromos csatlakozódugóját dugja be a vezérlőkészülék 7-pólusú csatlakozóhüvelyébe (9), és rögzítse ott. A drótvezetőt vezesse be ütközésig az előtolóegység összekötőelemébe (13) és rögzítse a rögzítőcsavarral (17).
Helyezze a forrasztópákát a biztonsági tartóba.
Ha megfelelő a hálózati feszültség, akkor csatlakoztassa a vezérlőkészüléket a hálózatra (14). Kapcsolja be a készüléket (1).
Szerelje fel az óntekercset
Szerelje le az óntekercs tartójának recézett anyáját (19).
Úgy tegye fel az óntekercset a tengelyre, hogy a forrasztódrót lefelé tekeredjen le. Biztosítsa az óntekercset a recézett anyával és tolja be a drót elejét a bevezetőnyílásba (18).
Az UP és DOWN gombok egyidejű megnyomására a hajtás elkapja és max. sebességgel továbbítja a forrasztódró- tot. A forrasztódrótot addig továbbítsa, amíg meg nem jelenik a forrasztópáka bevezetőnyílásánál (22).
Az elótolóegység fedele hátrahajtható, hogy hozzáférhetővé váljék a hajtóegység, amennyiben a hajtás nem kapná el a forrasztódrótot. A fedél mindkét reteszelőeleme kb. 90°-os balraforgatással nyitható.
Azt követően végezze el a Kezelés és beállítás szakaszban leírt beállításokat.
5. Potenciálkiegyenlítés

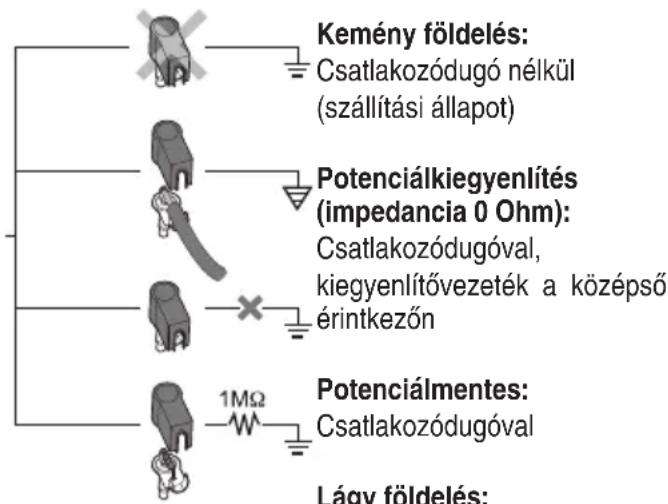

A 3,5 mm-es kapcsolókilincs-hüvely (8) különböző kapcsolásaival 4 változat valósítható meg:
Lágy földelés:
Csatlakozódugóval és beforrasztott ellenállással. Földelés a választott ellenállásértéken át.
6. Forrasztástechnikai útmutató
Az első felfűtéskor a szelektíven cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolásból eredő oxidréteget és a forrasztócsúcs szennyeződéseit. Forrasztási szünet esetén és a forrasztópáka lerakása előtt mindig ügyeljen rá, hogy a forrasztócsúcs jól be legyen cinezve. Nagyon lágyan aktivált folyasztószernél (no clean) ajánlott Tip Aktivator-t használni a nedvesítés fenntartására.
A fütőtest / érzékelő és a forrasztócsúcs közötti átmenetet nem szabad szennyeződésnek, idegen testnek vagy sérülésnek befolyásolnia, mivel ez kihat a hőmérsékletszabályozás pontosságára.
Vigyázat:
Mindig ügyeljen a forrasztócsúcs előírásszerű illeszkedésére.
Tartsa tisztán a fütőtest és a forrasztócsúcs hőátadó felületeit.
A forró forrasztócsúcsot ne tegye le a tisztítószivacsra vagy műanyag felületre.
A forrasztókészülékeket közepes forrasztócsúcshoz illetve fúvókához állították be. Lehetségesek a csúcs cseréjéből vagy eltérő csúcsforma használatából eredő eltérések.
7. Tartozékok
| 005 13 120 99 | Iábkapcsoló |
| 005 13 031 99 | Tip Aktivator |
| 005 28 126 99 | FE javítókészlet |
Forrasztócsúcsok:
| 005 44 403 99 | LT A | 1,6 mm | véső |
| 005 44 405 99 | LT B | 2,4 mm | véső |
| 005 44 407 99 | LT C | 3,2 mm | véső |
| 005 44 443 99 | LT ALX | 1,6 mm | hajlított |
| 005 44 442 99 | LT BX | 2,4 mm | hajlított |
| 005 44 412 99 | LT H | 0,8 mm | véső |
| 005 44 420 99 | LT HX | 0,8 mm | hajlított |
| 005 44 408 99 | LT F | 1,2 mm | kerek, ferdére vágott |
| 005 44 444 99 | LT BB | 2,4 mm | kerek, ferdére vágott |
| 005 44 445 99 | LT CC | 3,2 mm | kerek, ferdére vágott |
8. Szállítási terjedelem
vezérlőkészülék, előtolóegység, WSF P forrasztópáka kis szerszám, forrasztópáka-tartó, Hálózati kábel, Üzemeltetési útmutató, Biztonsági utasítások
A müszaki változtatások jogát fenntartjuk!
A frissített üzemeltetési útmutatókat a www.weller-tools.com oldalon találja.
CE-jelölés Egyesült királyságbeli megfelelőségi jelö
Ártalmatlanítás
Az elektromos és elektronikus berendezések hulladékait elkülönítve kell gyűjteni és ártalmatlanítani. Az ártalmatlanítás előtt távolítsa el az izzókat a berendezésekből. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről. A helyi rendelkezésektől függően a kiskereskedők kötelesek lehetnek az elektromos és elektronikus berendezések hulladékait ingyenesen visszavenni. Az elektromos és elektronikus berendezések hulladékainak újrahasználatával és újrahasznosításával járuljon hozzá a nyersanyagszükséglet csökkentéséhez. Az elektromos és elektronikus berendezések hulladékai értékes újrahasznosítható anyagokat tartalmaznak, melyek környezetvédelmi szempontból nem megfelelő ártalmatlanítás esetén negativ hatással lehetnek a környezetre és az Ön egészségére. Ártalmatlanítás előtt törölje a használt készüléken lévő lehetséges személyes adatokat.
A szennyezett szüröket veszélyes hulladékként kell kezelni. A kicserélt készülékalkatrészeket, szüröt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.
Symboly
HU EU-megfelelőségi nyilatkozat
Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:
A müszaki dokumentáció összeállítására jogosult személy.
