Ürün Tipi	Otomatik tel beslemeli lehim istasyonu
Marka	Weller
Model	WSFP 8
Güç Kaynağı	230 V / 50 Hz
Güç	90 W
Sigorta	T800 mA
Sıcaklık Aralığı	50 °C – 450 °C (sürekli ayar)
Sıcaklık Hassasiyeti	± 9 °C
Çıkış Gerilimi	24 V AC (kanal 1), 24 V DC (kanal 2)
Ekran	Dijital, sıcaklık ve besleme arasında geçiş yapılabilir
Besleme Modları	SFA (sıralı) ve SFC (sürekli)
Lehim Miktarı (SFA)	1 – 300 (10 ms adımlarla)
Besleme Hızı (SFC)	%10 – %100
Uyumlu Tel Çapı	0,5 – 0,8 mm (WSF P5) veya 0,8 – 1,5 mm (WSF P8)
Bobin Kapasitesi	1 kg'a kadar
Güvenlik Fonksiyonları	Otomatik 150 °C'ye düşürme (Setback), otomatik kapanma (Auto Off), potansiyel dengeleme
Potansiyelsiz Kontak	Evet, maks. 24 V / 20 mA
Harici Seçenekler	WCB1/WCB2 (kontrolör, PC arayüzü), ayak pedalı anahtarı
Bakım	Tahrik makarasını pirinç fırça ile temizleyin; depolamadan önce ucu kalaylayın
Dahil Aksesuarlar	WSF P lehim havzası, tutucu, küçük alet, güç kablosu, kullanım kılavuzu

Sık sorulan sorular - WSFP 8 Weller

Uç sıcaklığı nasıl ayarlanır?

Ayar değerini değiştirmek için 'Up' ve 'Down' (3/4) tuşlarını kullanın. Ayarlama sırasında dijital ekran yanıp söner ve 2 saniye hareketsizlikten sonra otomatik olarak gerçek sıcaklığa döner.

Tel beslemenin iki modu nedir?

SFA (sıralı) modu, anahtar her etkinleştirildiğinde önceden ayarlanmış miktarda lehim ilerletir. SFC (sürekli) modu, anahtar basılı tutulduğu sürece teli %10 ila %100 arasında ayarlanabilir hızda ilerletir.

SFA modundan SFC moduna nasıl geçilir?

Kanal seçme tuşuna (7) basılı tutun, ardından modlar arasında geçiş yapmak için 'Up' (3) tuşuna basın. Ekran, seçilen modu kısaca gösterir.

Tel beslemesi düzensizse ne yapılmalı?

Tahrik makarasını pirinç fırça ile temizleyin. Erişmek için besleme ünitesinin kapağını açın ve makarayı kaldırın. Önce kontrol cihazını besleme ünitesinden uzaklaştırın.

Sıcaklık düşürme (Setback) işlevi nasıl etkinleştirilir?

Açılış sırasında 'UP' tuşunu ekranda 'ON' görünene kadar basılı tutun. Devre dışı bırakmak için 'OFF' görünene kadar işlemi tekrarlayın. Sıcaklık daha sonra 20 dakika hareketsizlikten sonra 150 °C'ye düşer.

Bobin değişiminden sonra telin hızlı beslenmesi nasıl yapılır?

'UP' ve 'DOWN' tuşlarına aynı anda basın. Tel, lehim havzasının açıklığında görünene kadar maksimum hızda (%100) ilerler.

Hangi lehim teli çapları uyumludur?

WSF P5 havza ile: 0,5 ila 0,8 mm. WSF P8 havza ile: 0,8 ila 1,5 mm. Tahrik makarası otomatik olarak ayarlanır.

Sıcaklık penceresi nasıl ayarlanır?

Kanal seçme tuşuna (7) ve 'Down' (4) tuşuna aynı anda basın. Ekran yanıp söner: toleransı ayarlamak için 'Up'/'Down' tuşlarını kullanın (0 = devre dışı, 1-99 °C veya 1-178 °F). Gerçek sıcaklık pencerede olduğunda potansiyelsiz kontak anahtarlanır.

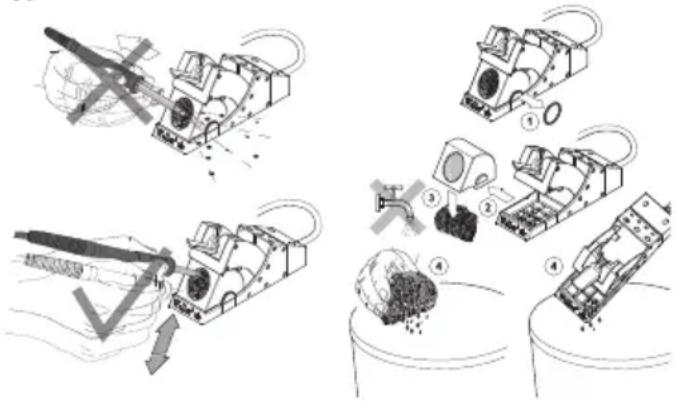

Lehim ucu bakımı nasıl yapılır?

Havzayı saklamadan önce, ucu her zaman kalaylayın. Temizlik için WDC/WDC2 çelik yünü kullanın. Kalaylanamayan uçlar için Tip aktivatör (T0051303199) kullanın. Direnci düzenli olarak metal bir fırça ile temizleyin.

Hangi aksesuarlar isteğe bağlı olarak mevcuttur?

Ayak pedalı anahtarı (005 13 120 99), Tip aktivatörler, FE dönüştürme kiti, WCB1/WCB2 giriş cihazları (PC arayüzü ve sıcaklık kontrolü ile) ve farklı ihtiyaçlar için bir dizi uç (LT A, LT B, LT C, vb.)

KULLANIM KILAVUZU WSFP 8 Weller

TR Orijinal işletme talimatı çevirisi

1 Sebeke şalteri
2. Dijital gösterge
3. "UP" (yukarı) tuşu
4. "DOWN" (aşağı) tuşu
5. Kanal seçimi / besleme fonksiyonu göstergesi
6. Besleme ünitesi bağlantı yuvası
7. Kanal seçme tuşu
8. Potansiyal dengeleme fiş yuvası
9. Lehim havyası bağlantı yuvası
10. Kanal seçme / Lehim havyası optik ayar kontrolü
11. Besleme ünitesi kapağının kilidi
12. Besleme ünitesi bağlantı soketi
13. Lehim havyası kablo bağlantısı

1. Sítový vypínač
2. Displej
3. Tlačítko UP
4. Tlačítko DOWN
5. Indikace zvolení kanálu / funkce podávání
6. Zásuvka pro připojení podávací jednotky
7. Tlačítko volby kanálu
8. Zdířka pro vyrovnání potenciálů
9. Zásuvka pro připojení páječky
10. Indikace zvolení kanálu / optická kontrola regulace páječky
11. Zajišťovací prvky víka podávací jednotky
12. Připojovací zástrčka podávací jednotky

13. Přípojka pro vedení drátu páječky

14. Włącznik sieciowy

15. Wskaźnik cyfrowy
16. Przycisk UP
17. Przycisk DOWN
18. Wskaźnik wyboru kanału / funkcja podajnikowa
19. Gniazdo przyłączeniowe jednostki podajnikowej
20. Przycisk wyboru kanału
21. Gniazdo wyrównania potencjału
22. Gniazdo przyłączeniowe lutownicy
23. Wskaźnik wyboru kanału / Optyczna kontrola regulacji lutownicy
24. Pokrywa blokująca jednostki podajnikowej
25. Wtyczka przyłączeniowa jednostki podajnikowej

26. Przyłącze dla prowadzenia lutowia lutownicy

27. hálózati kapcsoló

28. digitális kijelző
29. UP gomb
30. DOWN gomb
31. csatornaválasztás / előtolás kijelző
32. elötolóegység csatlakozóhüvelye
33. csatornaválasztó gomb
34. Potenciálkiegyenlítő hüvely
35. Forrasztópáka csatlakozóhüvelye
36. csatornaválasztás / forrasztópáka optikai szabályozóellenőrzőjének kijelzője
37. elötolóegység fedelének reteszelése
38. elötolóegység csatlakozódugója

39. forrasztópáka drótvezetőjének csatlakozója

40. Võrgulüliti

41. Digitaalnäidik
42. "UP" klahv
43. "DOWN" klahv

44. Kanalivaliku näidik / ettenihkefunktsioon

45. Ettenihkeseadeldise ühendspuks

46. Kanalivaliku klahv

47. Potentsiaalide ühtlustuspuks

48. Jootekolvi ühenduspuks

49. Kanalivaliku näidik / jootekolvi optiline reguleerimiskontroll

50. Ettenihkeseadeldise katte fiksaator

51. Ettenihkeseadeldise ühenduspistik

52. Jootekolvi traadijuhiku ühenskoht

53. Sieťový vypínač

54. Digitálny ukazovatel
55. Tlačidlo UP
56. Tlačidlo DOWN
57. Ukazovatel' výber kanálov / posunovacia funkcia
58. Pripájacia zásuvka posunovacej jednotky
59. Tlačidlo volby kanálu
60. Prípojka pre vyrovnanie napätia
61. Zásuvka pre pripojenie spájkovačky
62. Ukazovatel' výber kanálov / optická kontrola regulácie spájkovačky
63. Blokovanie veka posunovacej jednotky
64. Zástrčka prípojky posunovacej jednotky

65. Prípojka vedenia drôtu spájkovačky

66. Tinklo jungiklis

67. Skaitmeninis indikatorius
68. Mygtukas „UP"
69. Mygtukas „DOWN"
70. Kanalų pasirinkimo indikatorius / pastūmos funkcija
71. Pastūmos bloko prijungimo lizdas
72. Kanalų pasirinkimo mygtukas
73. Potencialų išlyginimo lizdas
74. Lituoklio prijungimo lizdas
75. Kanalu pasirinkimo indikatorius / lituoklio optinė valdymo kontrolė
76. Pastūmos bloko uždarymo dangtelis
77. Pastūmos bloko prijungimo kištukas

78. Lituoklio vielos kreipiamosios jungtis

79. Omrežno stikalo

80. Digitalni prikaz
81. Tipka UP
82. Tipka DOWN
83. Prikaz izbira kanala / funkcija podajanja
84. Priključna doza enote za podajanje
85. Tipka za izbiro kanala
86. Puša za izenačevanje potenciala
87. Priključna doza za spajkalnik
88. Prikaz izbira kanala / vizualna kontrola regulacije spajkalnika
89. Zapora pokrova enote za podajanje
90. Priključni vtič enote za podajanje

91. Priključek za vodenje žice spajkalnika

92. Elektrības barošanas slēdzis

93. Digitālie rādījumi
94. "UP" (Augšup) taustiņš
95. "DOWN" (Lejup) taustiņš
96. Rādījums Kanāla izvēle/ Padeves funkcija
97. Pieslēguma bukse Padeves vienība
98. Kanāla izvēles taustiņš
99. Potenciālu izlīdzināšanas bukse
100. Lodāmura pieslēgbukse
101. Rādījums Kanāla izvēle / Optiskā vadības kontrole Lodāmurs
102. Aizslēgs Pārsegs Padeves vienība
103. Pieslēguma spraudnis Padeves vienība

104. Pieslēgums lodāmura stieples vadotnei

105. Мрежов прекъсвач
     2.Цифрова индикация

106. Бутон "UP"
107. Бутон "DOWN"
108. Индикация, избор на канал / Подавателна функция
109. Съединителна букса, подаващия блок
110. Бутон за избор на канал
111. Букса за изравняване на потенциали
112. Съединителна букса за поялника
113. Индикация избор на канал / оптичен контрол на регулирането на поялника
114. Капак за блокировка подаващ блок
115. Съединителен щекер, подаващ блок

116. Съединител за теловодене поялник

117. Comutator de rețea

118. Afişaj digital
119. Tasta „UP“
120. Tasta „DOWN“
121. Afișarea selectării canalului / funcție de avans
122. Mufă de conectare a unității de avans
123. Tastă de selectare a canalului
124. Mufă pentru egalizarea de potențial
125. Mufă de conectare a ciocanului de lipit
126. Afișarea selectării canalului / controlul optic al setărilor ciocanului de lipit
127. Blocare capac unitate de avans
128. Fişă de conectare unitate de avans

129. Racord pentru ghidarea sârmei ciocan de lipit

130. Mrežna sklopka

131. Digitalni zaslon
132. Tipka „UP“
133. Tipka „DOWN“
134. Prikaz odabira kanala / Operacija punjenja
135. Priključna utičnica jedinica punjenja
136. Tipka za odabir kanala
137. Utičnica za izjednačavanje potencijala
138. Priključna utičnica za lemilo
139. Prikaz odabira kanala / optička kontrola upravljanja lemilo
140. Poklopac za zaključavanje jedinica punjenja
141. Priključni utikač jedinica punjenja
142. Priključak za upravljanje žicom lemilo

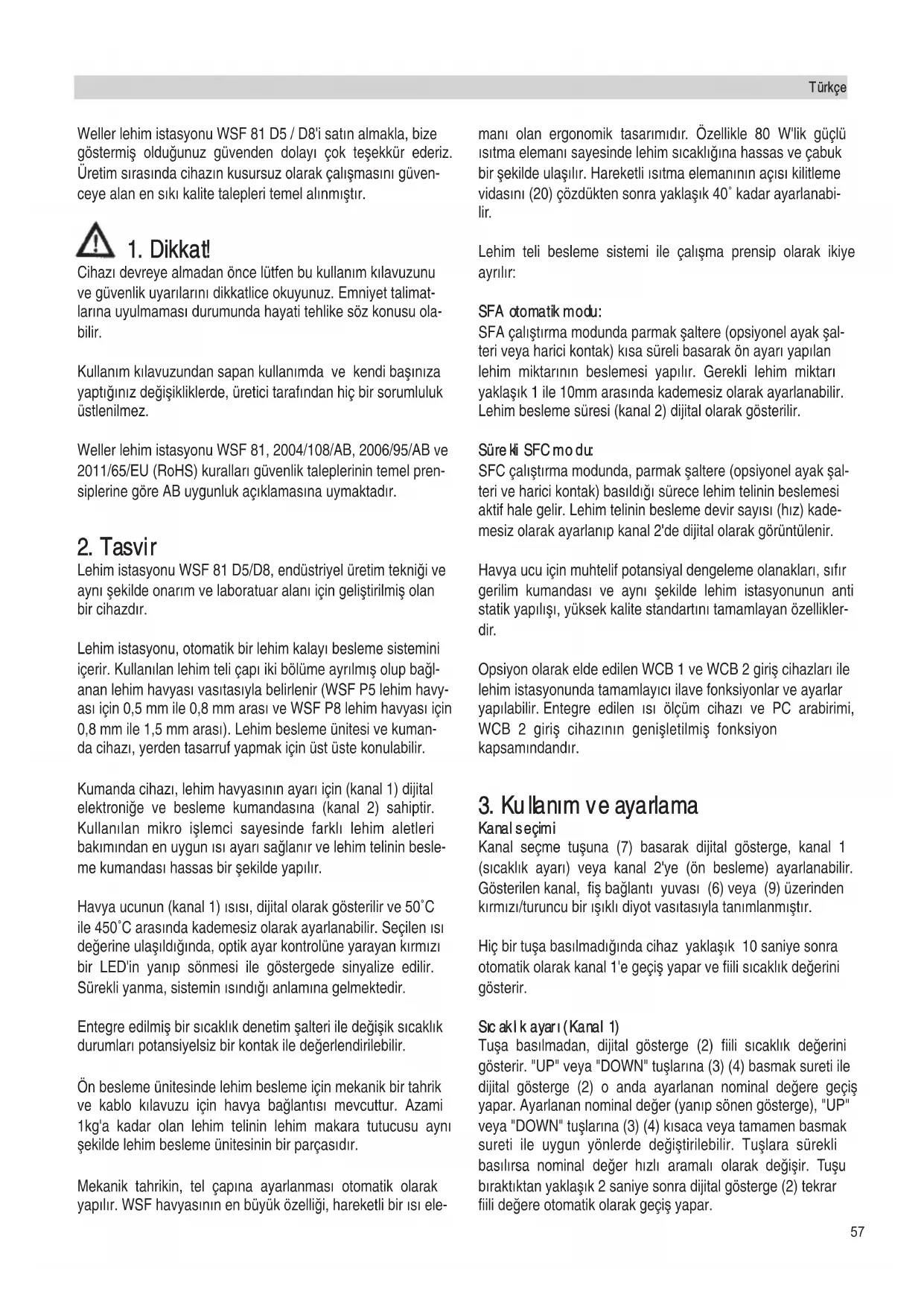

Weller lehim istasyonu WSF 81 D5 / D8'i satın almakla, bize göstermiş olduğunu güvenden dolayı çok teşekkür ederiz. Üretim sırasında cihazın kusursuz olarak çalışmasını güven- ceye alan en sıkı kalite talepleri temel alınmıştır.

1. Dikkat!

Cihazı devreye almadan önce lütfen bu kullanım kılavuzunu ve güvenlik uyarılarını dikkatlice okuyunuz. Emniyet talimatlarına uyulmaması durumunda hayati tehlike söz konusu olabilir.

Kullanım kılavuzundan sapan kullanımda ve kendi başınıza yaptığınız değişikliklerde, üretici tarafından hiç bir sorumluluk üstlenilmez.

Weller lehim istasyonu WSF 81, 2004/108/AB, 2006/95/AB ve 2011/65/EU (RoHS) kuralları güvenlik taleplerinin temel prensiplerine göre AB uygunluk açıklamasına uymaktadır.

2. Tasvir

Lehim istasyonu WSF 81 D5/D8, endüstriyel üretim tekniği ve aynı şekilde onarım ve laboratuar alanı için geliştirilmiş olan bir cihazdır.

Lehim istasyonu, otomatik bir lehim kalayı besleme sistemini içerir. Kullanılan lehim teli çapı iki bölüme ayrılmış olup bağlanan lehim havyası vasıtasıyla belirlenir (WSF P5 lehim havyası için 0,5 mm ile 0,8 mm arası ve WSF P8 lehim havyası için 0,8 mm ile 1,5 mm arası). Lehim besleme ünitesi ve kumanda cihazı, yerden tasarruf yapmak için üst üste konulabilir.

Kumanda cihazı, lehim havyasının ayarı için (kanal 1) dijital elektroniğe ve besleme kumandasına (kanal 2) sahiptir. Kullanılan mikro işlemci sayesinde farklı lehim aletleri bakımından en uygun ısı ayarı sağlanır ve lehim telinin besleme kumandası hassas bir şekilde yapılır.

Havya ucunun (kanal 1) ısısı, dijital olarak gösterilir ve 50°C ile 450°C arasında kademesiz olarak ayarlanabilir. Seçilen ısı değerine ulaşıldığında, optik ayar kontrolüne yarayan kırmızı bir LED'in yanıp sönmesi ile göstergede sinyalize edilir. Sürekli yanma, sistemin ısındığı anlamına gelmektedir.

Entegre edilmiş bir sıcaklık denetim şalteri ile değişik sıcaklık durumları potansiyelsiz bir kontak ile değerlendirilebilir.

Ön besleme ünitesinde lehim besleme için mekanik bir tahrik ve kablo kılavuzu için havya bağlantısı mevcuttur. Azami 1kg'a kadar olan lehim telinin lehim makara tutucusu aynı şekilde lehim besleme ünitesinin bir parçasıdır.

Mekanik tahrikin, tel çapına ayarlanması otomatik olarak yapılır. WSF havyasının en büyük özelliği, hareketli bir ısı elemanı olan ergonomik tasarımıdır. Özellikle 80 W'lik güçlü ısıtma elemanı sayesinde lehim sıcaklığına hassas ve çabuk bir şekilde ulaşılır. Hareketli ısıtma elemanının açısı kilitleme vidasını (20) çözdükten sonra yaklaşık 40° kadar ayarlanabilir.

Lehim teli besleme sistemi ile çalışma prensip olarak ikiye ayrılır:

SFA otomatik modu:

SFA çalıştırma modunda parmak şaltere (opsiyonel ayak şalteri veya harici kontak) kısa süreli basarak ön ayarı yapılan lehim miktarının beslemesi yapılır. Gerekli lehim miktarı yaklaşık 1 ile 10mm arasında kademesiz olarak ayarlanabilir. Lehim besleme süresi (kanal 2) dijital olarak gösterilir.

Süre Ki SFC modu:

SFC çalıştırma modunda, parmak şaltere (opsiyonel ayak şalteri ve harici kontak) basıldığı sürece lehim telinin beslemesi aktif hale gelir. Lehim telinin besleme devir sayısı (hız) kademesiz olarak ayarlanıp kanal 2'de dijital olarak görüntülenir.

Havya ucu için muhtelif potansiyal dengeleme olanakları, sıfır gerilim kumandası ve aynı şekilde lehim istasyonunun anti statik yapılışı, yüksek kalite standartını tamamlayan özelliklerdir.

Opsiyon olarak elde edilen WCB 1 ve WCB 2 giriş cihazları ile lehim istasyonunda tamamlayıcı ilave fonksiyonlar ve ayarlar yapılabilir. Entegre edilen ısı ölçüm cihazı ve PC arabirimi, WCB 2 giriş cihazının genişletilmiş fonksiyon kapsamındandır.

3. Kullanım ve ayarlama

Kanal seçimi

Kanal seçme tuşuna (7) basarak dijital gösterge, kanal 1 (sicaklık ayarı) veya kanal 2'ye (ön besleme) ayarlanabilir. Gösterilen kanal, fiş bağlantı yuvası (6) veya (9) üzerinden kırmızı/turuncu bir ışıklı diyot vasıtasıyla tanımlanmıştır.

Hiç bir tuşa basılmadığında cihaz yaklaşık 10 saniye sonra otomatik olarak kanal 1'e geçiş yapar ve fiili sıcaklık değerini gösterir.

Sıc akl k ayarı (Kanal 1)

Tuşa basılmadan, dijital gösterge (2) fiili sıcaklık değerini gösterir. "UP" veya "DOWN" tuşlarına (3) (4) basmak sureti ile dijital gösterge (2) o anda ayarlanan nominal değere geçiş yapar. Ayarlanan nominal değer (yanıp sönen gösterge), "UP" veya "DOWN" tuşlarına (3) (4) kısaca veya tamamen basmak sureti ile uygun yönlerde değiştirilebilir. Tuşlara sürekli basılırsa nominal değer hızlı aramalı olarak değişir. Tuşu bırakıktan yaklaşık 2 saniye sonra dijital gösterge (2) tekrar fiili değere otomatik olarak geçiş yapar.

Teknk bilgiler

Boyutlar (B X T X H): 120 X 217 X 199 mm

Şebeke gerilimi: 230 V / 50 Hz

Çıkış gerilimi: 24 VAC (Kanal 1); 24 VDC (Kanal 2)

Güç: 90 W

Sigorta: T800mA

Sıcaklık ayarı: kademesiz 50°C – 450°C

Hassasiyet: + - 9°C

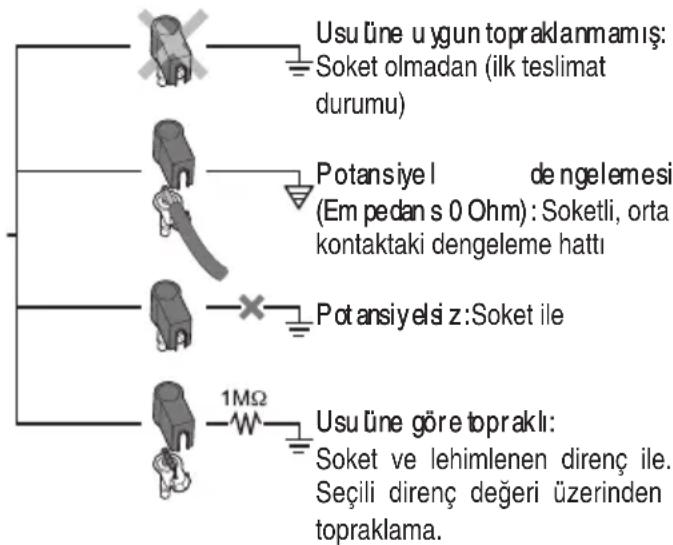

Potansiyel dengelemesi: Ana durumu usulüne uygun topraklanmış

Standart olarak geriye set etme

Lehim havyasının kullanılmadığı durumlarda, ısı 20 dak. sonra Stand by'a geçer ve 150°C'nin (300°F) altına düşer. 3 defalık bir geriye set etme süresinden (60 dak.) sonra "AUTO OFF" fonksiyonu aktif duruma geçer. Havya kapatılır.

Standart olarak geriye set etme fonksiyonunun devreye alınması: Cihazı devreye alırken göstergede "ON" görününceye kadar "UP" tuşu basılı tutulmalıdır. Kapatmak için aynı yöntem uygulanır. Göstergede "OFF" görünür (Teslimat durumu).

Çok hassas havya uçlarının kullanılması durumunda çalışma güvenliği engellenebilir.

Beslemeayarı (Kanal 2)

Kanal 2'ye geçiş yaptıktan sonra dijital gösterge (2), SFC modunda devir sayısını veya SFA modunda besleme süresini gösterir. Ayarlanan değer, "UP" veya "DOWN" tuşlarına (3) (4) kısaca veya tamamen basmak sureti ile uygun yönlerde değiştirilebilir. Tuşlara sürekli basılırsa nominal değer hızlı aramalı olarak değişir. Hiçbir tuşa basılmadığında cihaz yaklaşık 10 saniye sonra otomatik olarak kanal 1'e geçiş yapar ve fiili sıcaklık değerini gösterir.

Ayarlama alanları

SFA modu besleme süresi (Lehim miktarı)

1 - 300 (10ms'lik adımlar)

SFC Modu devir sayısı (hız)

10% - 100%

Hızlı besleme :

Aynı anda "UP" ve "DOWN" tuşlarına basarak azami hızla (%100) lehim teli beslemesi yapılır.

Lehim makarasını değiştirdikten sonra lehim telini tekrar itmek için tavsiye edilir.

SFA / SFC moduna geçiş yap ma:

Kanal seçme tuşu (7) basılı tutulup, "UP" tuşu (3) ile istenilen mod ayarlanır. Göstergede ayarlanan çalışma modu belirir.

Sıcaklık penceresinin ayarlanması

Kanal seçme tuşu (7) ve "DOWN" (4) tuşuna aynı anda basılmalıdır. Göstergede güncel olarak ayarlanan ısı pencere-sinin değeri ("C/°F olarak) yanıp sönerek görünür (Fabrikada "000"'a ayarlanmıştır).

Fabrikada ayarlanan "000" şu anlama gelmektedir:

Sıcaklık denetim şalteri kapatılmış ve potansiyel bakımından serbest kontak (16) hala yüksek om'ludur.

°C göstergesi

" 001 - 099 " ayari:

+ - 1°C ile + - 99°C arasındaki sıcaklık penceresinin

değerine tekabül eder

°F göste rgesi

" 001 - 178 " ayarı:

+ - 1°F ile + -178°F arasındaki sıcaklık penceresinin

değerine tekabül eder

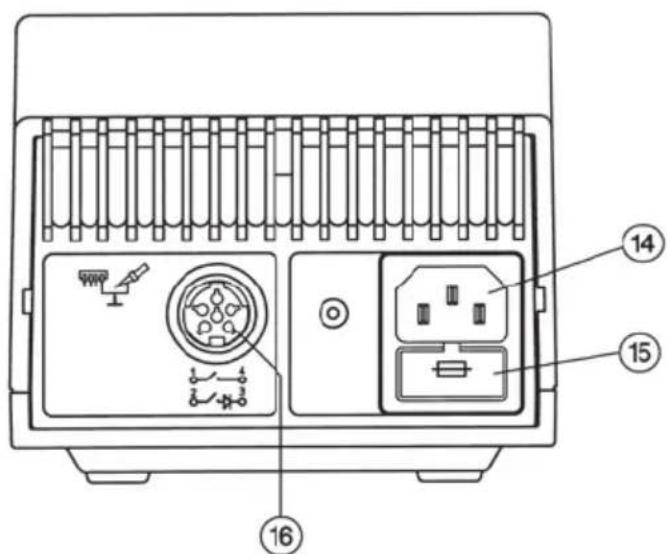

Potansiyel siz kontak

Havyanın fiili sıcaklığı, ayarlanan sıcaklık penceresinin (tolerans genişliği) dahilinde ise potansiyal bakımından serbest kontağa (16) düşük om'lu olarak kumanda edilir. Sıcaklık, ayarlanan sıcaklık penceresinin dışında bulunuyorsa, bu, göstergede (2) " HI" (High; sıcaklık çok yüksek) veya "LO" (Low, sıcaklık çok düşük) ile olmak üzere 2 saniyelik taktlar halinde görüntülenir ve potansiyel bakımından serbest kontak (16) yüksek omlu olur.

Optik olarak bağlantışı sağlayan elemanın transistor çıkışı, cihazın potansiyel bakımından serbest kontażını oluşturur. Dolayısıyla kutuplu olarak bağlanan gerilimlere dikkat edilmelidir.

Pin 2'ye ARTI (+) bağlanır

Pin 3'e EKSİ (-) bağlanır

Bu kontak azami 24 V / 20mA ile yüklenebilir

Harici giriş cihazı WCB 2 (Opsiyon)

Harici bir giriş cihazının kullanılması halinde aşağıdaki fonksiyonlar kullanıma sunulur.

©fOse t

Gerçek lehim havyası sıcaklığı, ısı ofsetinin girilmesi sayesinde +/- 40°C civarında değiştirilebilir.

Değerler ig eri set et me:

Ayarlanan nominal sıcaklığın 150°C /300°F'e düşürülmesi (Stand by). Geriye set etme süresi, lehim istasyonu Stand by moduna geçtikten sonra 0 ile 99 dakika arasında ayarlanabilir. Geri set etme durumu, yanıp sönen bir fiili değer göstergesi ile gösterilir. 3 defalık bir geriye set etme süresinden sonra "AUTO OFF" fonksiyonu aktif duruma geçer. Havya devre dışı bırakılır (göstergede yanıp sönen çizgi). Bir tuşa veya parmak şalterine basarak geri set etme durumuna veya "AUTO OFF" durumuna son verilir. Bu arada ayarlanan nominal değer kısa süreli olarak görüntülenir.

Kikt:

Nominal sıcaklığın ve sıcaklık penceresinin kilitlenmesi. Kilitlemeden sonra lehim istasyonunda hiçbir ayar değişikliği yapılamaz.

°C / °F

Sıcaklık göstergesinin °C'den °F'ye veya tam tersine geçiş yapmak. Devreye alma sırasında "DOWN" tuşuna basılırsa, güncel sıcaklık versiyonu görüntülenir.

Pencere :

"LOCK" fonksiyonu ile kilitlenen sıcaklık vasıtasıyla ısı sahasının azami +/-99°C'ye sınırlandırılması. Böylelikle kilitlenen sıcaklık, ayarlanabilir sıcaklık sahasının ortasını gösterir.

Potansiyel bakımından serbest kontağı (optik devre elemanı çıkışı) olan cihazlarda, "WINDOW" fonksiyonu sıcaklık penceresini ayarlamaya yarar. Fiili sıcaklık, sıcaklık penceresinin dahilinde bulunuyorsa, potansiyel bakımından serbest olan kontak (optik devre elemanı çıkışı) devreye girer.

Kalib rasyon:

Fabrika ayarı FSE (Ayar değerlerinin tümü 0'a, nominal sıcaklık değerine 350°C/660°F geri alınmalıdır)

Pe a abirimi:

RS232 (sadece WCB 2)

Sıcaklık üçüm chazı:

K tipi termo eleman için entegre edilmiş sıcaklık ölçüm cihazı (sadece WCB 2)

Bakım ve koruma

Düzenli olmayan bir besleme durumunda tahrik çarkı, bir pirinç fırça ile temizlenmelidir. Bunun için kumanda cihazı, besleme ünitesinden uzaklaştırılmalıdır. Besleme ünitesine ulaşabilmek için besleme ünitesinin kapağı, arkaya katlanmalıdır. Ardından tahrik çarkı kaldırılıp temizlenmelidir.

(Isıtıcı, uç yuvası ve lehim kalemi ucu) lehim kalemi için bakım talimatları

Lütfen lehim kaleminin kullanım yoğunluğuna göre ısıtıcıyı temizleyin

Isiticının temizlenmesi:

Uç yuvası üzerindeki kir artıklarını temizleyin.

Tırtıllı somunun/uç yuvasının gevşetilerek uç yuvasının çıkarılması. Bunu yaparken uç yuvalarını ezmeyin (ısıtıcının zarar görmesini önlemek için).

Temizlemek için tel fırça T0051382799 kullanın

Temizlik seti WDC 2 T0051512699

Temizlik seti WDC T0051512799.".

Lehim kalemi ucunun bakımı:

Kurşunsuz lehimlemelerden sonra lehim kalemini yatağa bırakmadan önce, lehim kalemi ucunun lehim kalayı ile nemlendirilmesi önerilir. Lehim kalemi ucu temizliği için her zaman WDC 2 T0051512599 ve WDC T0051512499'a ait metal yükümüzü kullanın. Nemlendirilemeyen lehim kalemi uçları için Tip-Aktivatör (T0051303199) kullanılması tavsiye edilir.

Besleme ünitesi, kumanda cihazı ile elektrikli olarak birbiri ile bağlanmıştır. Fış yuvasındaki (6) fış (12).

Havya bağlantıları, kumanda cihazı ve besleme ünitesi ile bağlanmalıdır. Havyanın elektrik bağlantı soketi, kumanda cihazının 7 kutuplu bağlantı yuvasına (9) takılıp kilitlenmelidir. Kablo girişi, besleme ünitesinin bağlantı elemanına (13) tahdit noktasına gelinceye kadar sürülmeli ve bir klemens vidası (17) ile sıkıştırılmalıdır.

Havya emniyet altlığına konulmalıdır.

Şebeke gerilimi doğru ise kumanda cihazı şebeke (14) ile bağlanmalıdır. Cihaz açılmalıdır (1).

Lehim makarası monte edilmelidir

Lehim makarası tutucusunun tırtıllı somunu (19) sökülmelidir. Lehim makarası, lehim teli aşağıya doğru açılacak şekilde mile sokulmalıdır. Lehim makarası, tırtıllı somun ile emniyete alınmalı ve tel başlangıcı, giriş deliğine (18) itilmelidir.

"UP" ve "DOWN" (yukarı ve aşağı) tuşlarına aynı anda basarak lehim teli tahrik tarafından kavranır ve azami hızla nakledilir. Lehim teli, lehim havyası giriş memesinde (22) belirinceye kadar hareket ettirilmelidir.

Lehim teli, tahrik tarafından kavranmadığı takdirde, tahrik ünitesine ulaşabilmek için besleme ünitesinin kapağı arkaya kaldırılmalıdır. Kapağın her iki kilitleme elemanı yaklaşık sola doğru 90° çevrilerek açılır.

Ardından "Kullanım ve ayar" bölümde olduğu gibi cihaz ayarları yapılır.

5. Pota nsi yel dengele mesi

3,5 mm'lik circirli fiş yuvasının (8) dış bağlantısını farklı bir şekilde yaparak 4 varyasyon gerçekleştirililebilir.

6. Lehim tekniği ile ilgili bilgiler

İlk ısıtmada havya ucu lehim ile sıvanmalıdır. Bu, depolamadan kaynaklanan havya ucundaki oksit tabakalarını ve kirleri giderir. Lehimleme molalarında ve havyayı altlığa koymadan önce havya ucunun iyice lehim ile sıvandığına dikkat edilmeli-dir. Etkinliği çok az olan lehim sıvılarında (no clean), havya ucunun lehim ile iyi sıvamasını sağlamak için aktivatör tipleri tavsiye edilir.

Isıtma elemanı/sensör ve havya ucu arasındaki geçiş, kir, yabancı cisim veya hasardan dolayı etkilenmemelidir, aksi takdirde sıcaklık ayarının hassasiyeti engellenmiş olur.

Dkkat:

Havya ucunun, havyaya iyi şekilde oturmasına dkkat edilme ldir.

Isıtma elemanı ve havya ucunun ısı iletme yüzeyleri temiz tutulmalıdır.

Kızgın havya ucu, temizleme süngerinin üzerine veya plastik yüzeylere konulmamalıdır.

Lehim cihazları, ortalama bir havya ucu veya memesi için ayarlanmıştır. Uç değiştirmeden veya başka şekildeki uçların kullanılması ile sapmalar meydana gelebilir.

7. Aksam listesi

005 13 120 99	Ayak şalteri
005 13 031 99	Aktivatör (aktif hale getirici) tipi
005 28 126 99	FE-ek donanım kiti

Havya ucu:

005 44 403 99 LT A 1,6 mm keski

005 44 405 99 LT B 2,4 mm keski

005 44 407 99 LT C 3,2 mm keski

005 44 443 99 LT ALX 1,6 mm bükülmüş

005 44 442 99 LT BX 2,4 mm bükülmüş

005 44 412 99 LT H 0,8 mm keski

005 44 420 99 LT HX 0,8 mm bükülmüş

005 44 408 99 LT F 1,2 mm yuvarlak şekilli olarak eğri kesilmiş

005 44 444 99 LT BB 2,4mm yuvarlak şekilli olarak eğri kesilmiş

005 44 445 99 LT CC 3,2 mm yuvarlak şekilli olarak eğri kesilmiş

8. Teslimat kapsamı

Kumanda cihazı

Besleme ünitesi

WSF P havyalar

Küçük alet

Havya altlığı

Sebeke kablosu

Kullanım kılavuzu

Güvenlik uyarıları

Teknikdeğ işiklik erin hakkı saklıdır!

Güncell ermiş kullanım kılav uzlarını www.weller-tools.com sayfasında bul abilirshiz

CE işareti Britanya uyumluluk işareti

imha etme

Atık elektrikli ve elektronik eşyalar ayrılarak biriktirilmeli ve bertaraf edilmelidirler. Bertaraf etmeden önce cihazların içindeki lambaları çıkartınız. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız. Yerel yönetmeliklere göre perakende satıcılar atık elektrikli ve elektronik eşyaları ücret talep etmeden geri almak zorunda olabilirler. Atık elektrikli ve elektronik eşyalarınızı tekrar kullanarak ve geri dönüşüme vererek ham madde gereksiniminin az tutulmasına katkıda bulununuz. Atık elektrikli ve elektronik eşyalar, çevreye uygun şekilde bertaraf edilmediklerinde çevre ve sağlığınız üzerinde olumsuz etkilere neden olabilen değerli, tekrar kullanılabilir malzemeler içerirler. Bertaraf etmeden önce atık eşyanız içinde mevcut olabilen şahsınızla ilgili bilgileri siliniz.

Kirlenmiş filtreler özel atık olarak işlem görmelidir. Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.

Symboly

TR AB uygunluk beyanı

Adı geçen ürünlerin, aşağıda yer alan yönergelerdeki gereklilikleri karşıladığı ni beyan ederiz:

Teknik belgelerin oluşturulması için tam yetkiye sahiptir.
