WSFP 8 - Svejsemaskine Weller - Gratis brugsanvisning og manual
Find enhedens vejledning gratis WSFP 8 Weller i PDF-format.
| Produkttype | Lodningsstation med automatisk trådfremføring |
| Mærke | Weller |
| Model | WSFP 8 |
| Strømforsyning | 230 V / 50 Hz |
| Effekt | 90 W |
| Sikring | T800 mA |
| Temperaturområde | 50 °C – 450 °C (kontinuerlig justering) |
| Temperaturnøjagtighed | ± 9 °C |
| Udgangsspænding | 24 V AC (kanal 1), 24 V DC (kanal 2) |
| Display | Digital, skiftbar mellem temperatur og fremføring |
| Fremføringstilstande | SFA (sekventiel) og SFC (kontinuerlig) |
| Lodningsmængde (SFA) | 1 – 300 (trin på 10 ms) |
| Fremføringshastighed (SFC) | 10 % – 100 % |
| Kompatibel tråddiameter | 0,5 – 0,8 mm (WSF P5) eller 0,8 – 1,5 mm (WSF P8) |
| Spolekapacitet | Op til 1 kg |
| Sikkerhedsfunktioner | Automatisk reduktion til 150 °C (Setback), automatisk slukning (Auto Off), potentialudligning |
| Potentialfrit kontakt | Ja, 24 V / 20 mA maks. |
| Eksterne muligheder | WCB1/WCB2 (controller, PC-grænseflade), fodkontakt |
| Vedligeholdelse | Rens drivrullen med en messingbørste; fortin spidsen før opbevaring |
| Medfølgende tilbehør | Loddkolbe WSF P, holder, lille værktøj, strømkabel, manual |
Ofte stillede spørgsmål - WSFP 8 Weller
Brugerspørgsmål om WSFP 8 Weller
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Svejsemaskine i PDF-format gratis! Find din vejledning WSFP 8 - Weller og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. WSFP 8 af mærket Weller.

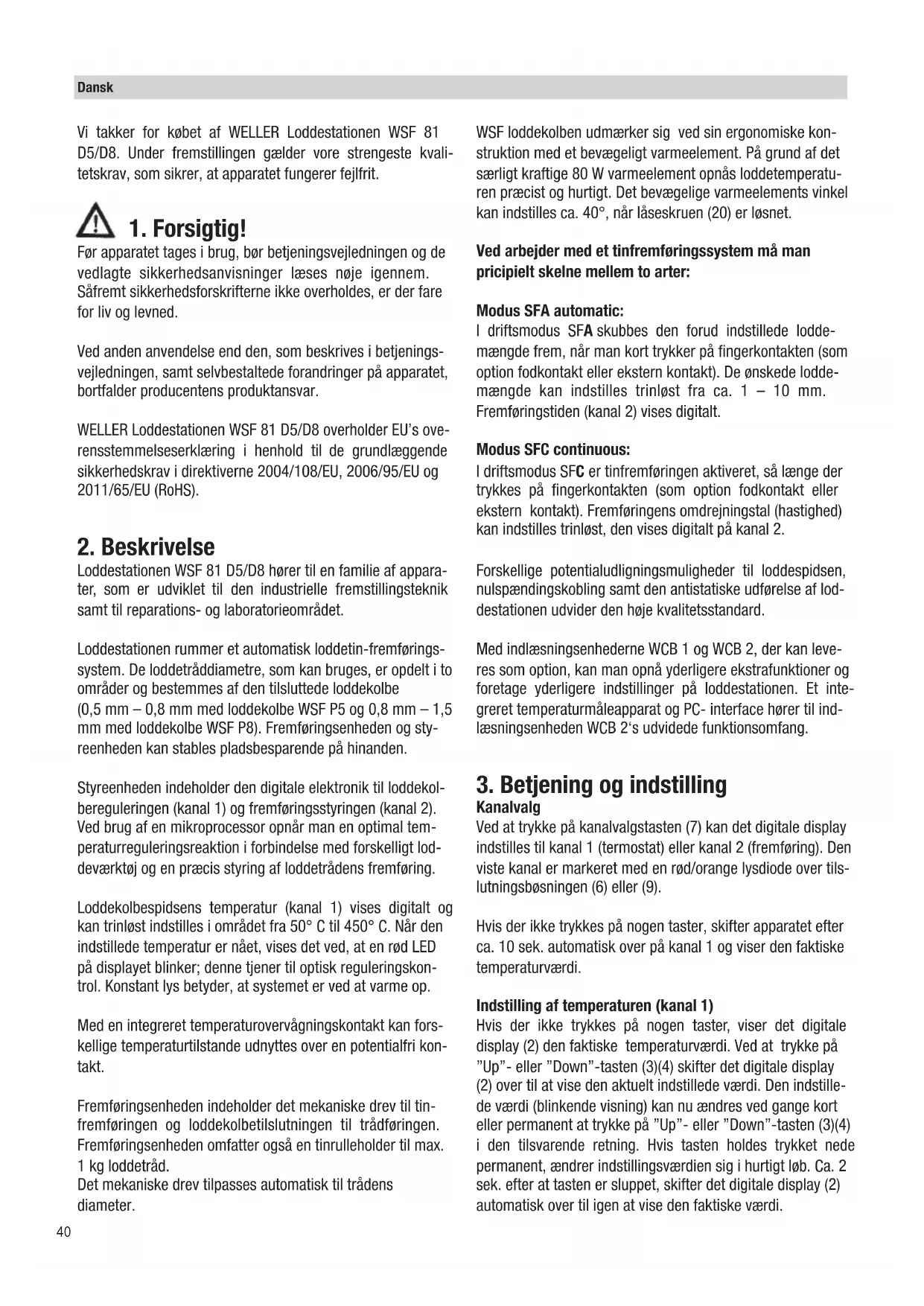

BRUGSANVISNING WSFP 8 Weller
DK Oversættelse af den originale brugsanvisning
Säkerhetsanvisningar
Vi takker for købet af WELLER Loddestationen WSF 81 D5/D8. Under fremstillingen gælder vore strengeste kvalitetskrav, som sikrer, at apparatet fungerer fejlfrit.

1. Forsigtig!
Før apparatet tages i brug, bør betjeningsvejledningen og de vedlagte sikkerhedsanvisninger læses nøje igennem. Såfremt sikkerhedsforskrifterne ikke overholdes, er der fare for liv og levned.
Ved anden anvendelse end den, som beskrives i betjenings-vejledningen, samt selvbestaltede forandringer på apparatet, bortfalder producentens produktansvar.
WELLER Loddestationen WSF 81 D5/D8 overholder EU's overrensstemmelseserklæring i henhold til de grundlæggende sikkerhedskrav i direktiverne 2004/108/EU, 2006/95/EU og 2011/65/EU (RoHS).
2. Beskrivelse
Loddestationen WSF 81 D5/D8 hører til en familie af apparater, som er udviklet til den industrielle fremstillingsteknik samt til reparations- og laboratorieområdet.
Loddestationen rummer et automatisk loddetin-fremførings-system. De lodde tråddiametre, som kan bruges, er opdelt i to områder og bestemmes af den tilsluttede loddekolbe (0,5 mm – 0,8 mm med loddekolbe WSF P5 og 0,8 mm – 1,5 mm med loddekolbe WSF P8). Fremføringsenheden og styreenheden kan stables pladsbesparende på hinanden.
Styreenheden indeholder den digitale elektronik til loddekolbereguleringen (kanal 1) og fremføringsstyringen (kanal 2). Ved brug af en mikroprocessor opnår man en optimal temperaturreguleringsreaktion i forbindelse med forskelligt loddeværktøj og en præcis styring af loddetrådens fremføring.
Loddekolbespidsens temperatur (kanal 1) vises digitalt og kan trinløst indstilles i området fra 50° C til 450° C. Når den indstillede temperatur er nået, vises det ved, at en rød LED på displayet blinker; denne tjener til optisk reguleringskontrol. Konstant lys betyder, at systemet er ved at varme op.
Med en integreret temperaturovervågningskontakt kan forskellige temperaturtilstande udnyttes over en potentialfri kontakt.
Fremføringsenheden indeholder det mekaniske drev til tin-fremføringen og loddekolbetilslutningen til trådføringen. Fremføringsenheden omfatter også en tinrulleholder til max. 1 kg loddetråd. Det mekaniske drev tilpasses automatisk til trådens diameter.
WSF loddekolben udmærker sig ved sin ergonomiske konstruktion med et bevægeligt varmeelement. På grund af det særligt kraftige 80 W varmeelement opnås loddetemperaturen præcist og hurtigt. Det bevægelige varmeelements vinkel kan indstilles ca. 40°, när låseskruen (20) er løsnet.
Ved arbejder med et tinfremføringssystem må man pricipielt skelne mellem to arter:
I driftsmodus SFA skubbes den forud indstillede loddemængde frem, när man kort trykker på fingerkontakten (som option fodkontakt eller ekstern kontakt). De ønskede loddemængde kan indstilles trinløst fra ca. 1 – 10 mm. Fremføringstiden (kanal 2) vises digitalt.
I driftsmodus SFC er tinfremføringen aktiveret, så længe der trykkes på fingerkontakten (som option fodkontakt eller ekstern kontakt). Fremføringens omdrejningstal (hastighed) kan indstilles trinløst, den vises digitalt på kanal 2.
Forskellige potentialudligningsmuligheder til loddespidsen, nulspændingskobling samt den antistatiske udførelse af lod-destationen udvider den høje kvalitetsstandard.
Med indlæsningsenhederne WCB 1 og WCB 2, der kan leveres som option, kan man opnå yderligere ekstrafunktioner og foretage yderligere indstillinger på loddestationen. Et integreret temperaturmåleapparat og PC- interface hører til indlæsningsenheden WCB 2's udvidede funktionsomfang.
3. Betjening og indstilling Kanalvalg
Hvis der ikke trykkes på nogen taster, skifter apparatet efter ca. 10 sek. automatisk over på kanal 1 og viser den faktiske temperaturværdi.
Indstilling af temperaturen (kanal 1)
Hvis der ikke trykkes på nogen taster, viser det digitale display (2) den faktiske temperaturværdi. Ved at trykke på "Up"- eller "Down"-tasten (3)(4) skifter det digitale display (2) over til at vise den aktuelt indstillede værdi. Den indstille-de værdi (blinkende visning) kan nu ændres ved gange kort eller permanent at trykke på "Up"- eller "Down"-tasten (3)(4) i den tilsvarende retning. Hvis tasten holdes trykket nede permanent, ændrer indstillingsværdien sig i hurtigt løb. Ca. 2 sek. efter at tasten er sluppet, skifter det digitale display (2) automatisk over til igen at vise den faktiske værdi.
Tekniske data
Mål (B X T X H): 120 X 217 X 199 mm
Netspænding: 230 V / 50 Hz
Udgangsspænding: 24 VAC (kanal1); 24VDC (kanal2)
Effekt: 90 W
Sikring: T800mA
Temperaturregulering: trinløs 50° C – 450° C
Nøjagtighed : + - 9° C
Potentialudligning: grundtilstand hårdt jordet
Standardsetback
Når loddeværktøjet ikke er i brug, bliver temperaturen efter 20 min. automatisk sænket til standby-værdien på 150°C (300°F). Efter den tredobbelte setbacktid (60 min.) aktiveres "AUTO OFF"-funktionen. Så slukkes der for loddekolben.
Indkobling af standardsetback-funktionen: Mens der tændes for apparatet, holdes tasten "UP" trykket, indtil der på displayet vises "ON". Funktionen slås fra på samme måde. På displayet vises "OFF" (tilstanden ved leveringen).
Efter skift til kanal 2 viser det digitale display (2) omdrejningstallet ved SFC modus eller fremføringstiden ved SFA modus. Den indstillede værdi kan nu ændres ved flere gange kort eller permanent at trykke på "Up"- eller "Down"-tasten (3)(4) i den tilsvarende retning. Hvis tasten holdes trykket nede permanent, ændrer indstillingsværdien sig i hurtigt løb. Hvis der ikke trykkes på nogen taster, skifter apparatet efter ca. 10 sek. automatisk over til kanal 1 og viser den faktiske temperaturværdi.
SFA modus fremføringstid (lodmængde)
1 - 300 (10 ms skridt)
SFC modus omdrejningstal (hastighed)
10% - 100%
Hurtig fremføring:
Hvis man samtidigt trykker på tasten "UP" og "DOWN" foregår loddetrådsfremføringen med max. hastighed (100%). Det anbefales for at skubbe ny loddetråd ud efter udskiftning af tinrullen.
SFA / SFC modus omskiftning:
Hold kanalindstillingstasten (7) trykket nede og indstil den ønskede modus med "UP"-tasten (3). På displayet vises den indstillede driftsmodus.
Indstilling temperaturvindue
Tryk på kanalindstillingstasten (7) og "Down" (4) samtidigt. På displayet vises blinkende værdien for det aktuelt indstillede temperaturvindue (i °C/°F) (fra fabrikkens side indstillet på "000").
Fabrikkens indstilling "000" betyder:
Der er slukket for temperaturovervågningskoblingen, og den potentialfrie kontakt (16) er altid lav-ohmet.
°C visning
Indstillingen "001 – 099" svarer til:
temperaturvinduets størrelse + - 1°C bis + - 99°C
°F visning
Indstillingen "001 – 178" svarer til:
temperaturvinduets størrelse +- 1°F bis +-178°F
Potentialfri kontakt
Hvis loddeværktøjets faktiske temperatur befinder sig inden for det indstillede temperaturvindue (toleranceområde), kobles den potentialfrie kontakt (16) lav-ohmet. Hvis temperaturen befinder sig uden for det indstillede temperaturvindue, vises det på displayet (2) med "HI" (High; temperaturen er for høj) eller "LO" (Low, temperaturen er for lav) i 2 sek. takt, og den potentialfrie kontakt (16) er høj-ohmet.
En optokoblers transistorudgang udgør apparatets potentialfrie kontakt. Derfor skal man være opmærksom på polariteten for den spænding, som skal kobles.
PLUS (+) til pin 2
MINUS (-) til pin 3
Ekstern indlæsningsenhed WCB 2 (option)
Ved brug af en ekstern indlæsningsenhed står følgende funktioner til rådighed.
Offset:
Den reale foropvarmningstemperatur kan ændres ved at indlæse et temperaturoffset på ± 40°C.
Setback:
Sænkning af den indstillede temperatur til 150°C /300°F (stand by). Setbacktiden, efter at loddestationen er skiftet over i stand by-modus, kan indstilles fra 0 – 99 minutter. Setbacktilstanden signaliseres af en blinkende visning af den faktiske værdi. Efter den tredobbelte setbacktid aktiveres AUTO OFF funktionen. Der slukkes for loddeværktøjet (blinkende streg på displayet). Ved at trykke på en tast eller på fingerkontakten afsluttes setbacktilstanden eller AUTO OFF-tilstanden. Derved bliver den indstillede værdi kort vist.
Lock:
Fastlåsning af indstillingstemperaturen. Efter fastlåsningen er det ikke muligt at foretage ændringer af indstillingstemperaturen og temperaturvinduet på loddestationen.
°C / °F:
Skift af temperaturvisningen fra °C til °F og omvendt. Ved at trykke på "Down"-tasten under indkoblingen vises den aktuelle temperaturversion.
1 Window:
Begrænsning af temperaturområdet til max. +-99°C i forhold til en temperatur, som er låst fast med "LOCK"-funktionen. Den fastlåste temperatur udgør så midten af det indstillelige temperaturområde.
Ved apparater med potentialfri kontakt (optokoblerudgang) tjener "WINDOW"-funktionen til at indstille et temperaturvindue. Hvis den faktiske temperatur ligger inden for temperaturvinduet, kobles den potentialfrie kontakt (optokoblerudgangen) igennem.
Cal:
Factory setting FSE (alle indstillingsværdier stilles tilbage på 0, indstillet temperaturværdi 350°C/660°F
PC interface:
RS232 (kun WCB 2)
Temperaturmåleapparat:
Integreret temperaturmåleapparat til et termoelement type K (kun WCB 2)
Dertil fjernes styreenheden fra fremføringsenheden. Låget fra fremføringsenheden klappes bagud for at gøre fremføringsenheden tilgængelig. Derefter løftes drivhjulet af og renses.
Anvisning vedrørende vedligeholdelse af loddekolben WSF P5/P8 / WP / WSP (varmelegeme, spidshylster og loddespids)
Varmelegemet skal rengøres alt efter, hvor meget loddekolben anvendes.

Rengøring af varmelegemet:
Fjern smudsresterne fra spidshylsteret.
Fjern spidshylsteret ved at løsne fingermøtrikken/spidshylsteret. Pas på ikke at klemme spidshylsteret (for at undgå at beskadige varmelegemet).
Rengøringssæt WDC 2 T0051512699
Rengøringssæt WDC T0051512799

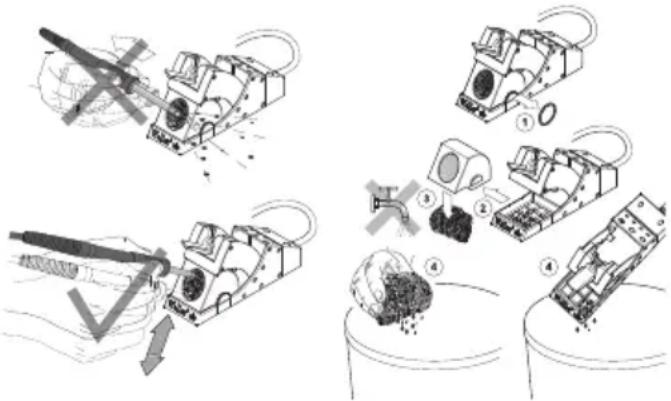

Vedligeholdelse af loddespidsen:
Efter blyfri lodninger anbefales det altid at væde loddespidsen med lidt loddetin, før loddekolben lægges i holderen. Anvend altid vores ståluld til WDC 2 T0051512599 og WDC T0051512499 til rengøring af loddespidsen. Hvis loddespidsen ikke kan vædes, anbefales det at anvende Tip-Activator (T0051303199).

Fremføringsenheden og styreenheden forbindes elektrisk med hinanden. Stikket (12) stikkes ind i bøsningen (6).
Loddekolbetilslutningerne forbindes med styreenheden og fremføringsenheden. Loddekolbens elektriske tilslutningsstik stikkes ind i styreenhedens 7-polede tilslutningsbøsning (9) og låses fast. Trådføringen føres ind i fremføringsenhedens forbindelseselement (13) indtil stopanslaget og fastgøres med klemskruen (17).
Læg loddekolben på sikkerhedsholderen.
Hvis netspændingen er korrekt, forbindes styreenheden med lysnettet (14). Tænd for apparatet (1).
Montering af tinrullen
Afmonter fingermøtrikken (19) fra tinrulleholderen. Tinrullen sættes på akslen, så loddetråden afrulles nedad. Tinrullen sikres med fingermøtrikken, og trådens begyndelse skubbes ind i indføringsåbningen (18).
Når der trykkes på "UP"- og "DOWN"-tasten samtidigt, gri- ber drevet fat i loddetråden og transporterer den med max. hastighed. Loddetråden transporteres, indtil den kan ses ved loddekolbetilførselsdysen (22).
Fremføringsenhedens låg kan klappes bagud for at gøre drivenheden tilgængelig, hvis drevet ikke griber fat i loddetråden. Begge dækslets blokeringseleamenter kan åbnes ved at dreje dem ca. 90° mod venstre.
Derefter foretages indstillingerne af apparatet som beskrevet i afsnittet "Betjening og indstilling".
5. Potentialudligning

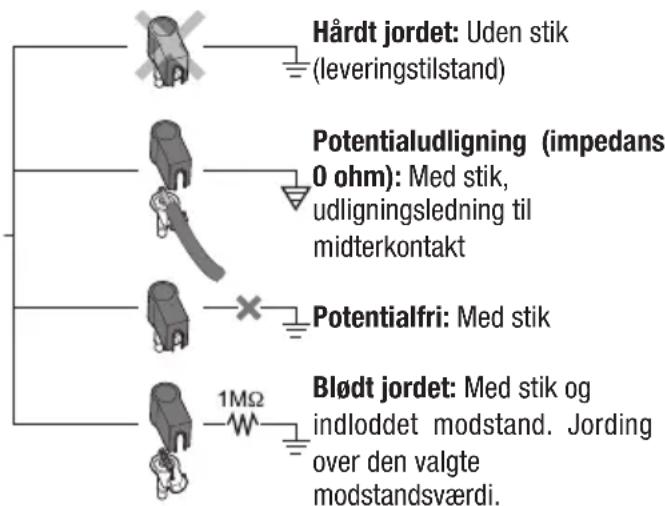

Ved forskellig tilkobling til 3,5 mm-bøsningen (8) kan man realisere 4 muligheder.

6. Loddetekniske henvisninger
Ved første opvarmning skal den selektivt fortinbare loddespids fugtes med lod. Dette fjerner de opbevaringsbetingede oxydlag og urenheder fra loddespidsen. Ved loddepauser og før loddekolben lægges hen, skal man altid sørge for, at loddespidsen er godt fortinnet. Ved meget mildt aktiverede flusmidler (no clean) anbefales brugen af Tip Aktivator for at opretholde befugtningen.
Overgangen mellem varmelegemet/sensoren og loddespidsen må ikke hindres af smuds, fremmedlegemer eller beskadigelse, da dette påvirker termostatens nøjagtighed.
Bemærk:
Sørg for, at loddespidsen altid sidder korrekt.
Hold varmeoverføringsfladerne fra varmelegemet og loddespidsen ren.
Den varme loddespids må ikke lægges på rengøringssvampen eller på kunststofoverflader.
Loddeapparaterne er justeret til en mellemstor loddespids eller dyse. Der kan forekomme afvigelser, hvis spidsen udskiftes eller ved brug af andre spidsformer.
7. Tilbehør
| 005 13 120 99 | Fodkontakt |
| 005 13 031 99 | Tip Aktivator |
| 005 28 126 99 | FE-eftermonteringssæt |
Loddespidser:
| 005 44 403 99 LT A | 1,6 mm | mejsel |
| 005 44 405 99 LT B | 2,4 mm | mejsel |
| 005 44 407 99 LT C | 3,2 mm | mejsel |
| 005 44 443 99 LT ALX | 1,6 mm | bøjet |
| 005 44 442 99 LT BX | 2,4 mm | bøjet |
| 005 44 412 99 LT H | 0,8 mm | mejsel |
| 005 44 420 99 LT HX | 0,8 mm | bøjet |
| 005 44 408 99 LT F | 1,2 mm | afskrået rund form |
| 005 44 444 99 LT BB | 2,4 mm | afskrået rund form |
| 005 44 445 99 LT CC | 3,2 mm | afskrået rund form |
8. Leveringsomfang
Sikkerhedshenvisninger
Ret til tekniske ændringer forbeholdes!
De aktuelle betjeningsvejledninger findes på www.weller-tools.com.
CE-mærke Britisk konformitetsmærke

Bortskaffelse

Affald af elektrisk og elektronisk udstyr skal indsamles og bortskaffes særskilt. Fjern lysmidler fra udstyret, inden det bortskaffes. Spørg efter genbrugsstationer og indsamlingssteder hos de lokale myndigheder eller din fagforhandler. Alt efter de lokale bestemmelser kan detailhandlende være forpligtede til gratis at tage affald af elektrisk og elektronisk udstyr tilbage. Bidrag til at nedbringe behovet for råmaterialer ved at genbruge og genanvende dit affald af elektrisk og elektronisk udstyr. Affald af elektrisk og elektronisk udstyr indeholder værdifulde, genanvendelige materialer, som kan have en negativ effekt på miljøet og dit helbred ved ikke miljørigtig bortskaffelse. Slet inden bortskaffelsen personrelaterede data, som måtte befinde sig på dit affald af udstyret.
Tilsmudsede filtre skal behandles som specialaffald. Bortskaffelse af udskiftede dele, filtre eller ældre apparater skal ske i henhold til reglerne om affaldshåndtering i det pågældende land.

Symbolit

Vi erklærer, at de nævnte produkter opfylder bestemmelserne i følgende direktiver:
Bemyndiger udarbejdelse af den tekniske dokumentation.
