| Producttype | Soldeerstation met automatische draadaanvoer |
| Merk | Weller |
| Model | WSFP 8 |
| Voeding | 230 V / 50 Hz |
| Vermogen | 90 W |
| Zekering | T800 mA |
| Temperatuurbereik | 50 °C – 450 °C (continu instelbaar) |
| Temperatuurnauwkeurigheid | ± 9 °C |
| Uitgangsspanning | 24 V AC (kanaal 1), 24 V DC (kanaal 2) |
| Weergave | Digitaal, schakelbaar tussen temperatuur en aanvoer |
| Aanvoermodi | SFA (sequentieel) en SFC (continu) |
| Hoeveelheid soldeer (SFA) | 1 – 300 (stap van 10 ms) |
| Aanvoersnelheid (SFC) | 10 % – 100 % |
| Compatibele draaddiameter | 0,5 – 0,8 mm (WSF P5) of 0,8 – 1,5 mm (WSF P8) |
| Spoelcapaciteit | Tot 1 kg |
| Veiligheidsfuncties | Automatische reductie naar 150 °C (Setback), automatische uitschakeling (Auto Off), potentiaalcompensatie |
| Potentiaalvrij contact | Ja, 24 V / 20 mA max |
| Externe opties | WCB1/WCB2 (controller, PC-interface), voetschakelaar |
| Onderhoud | Reinig de aandrijfrol met een messingborstel; vertin de soldeerpunt voor opslag |
| Inbegrepen accessoires | Soldeerbout WSF P, houder, klein gereedschap, netsnoer, handleiding |
Veelgestelde vragen - WSFP 8 Weller
Gebruikersvragen over WSFP 8 Weller
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Lasapparaat in PDF-formaat gratis! Vind uw handleiding WSFP 8 - Weller en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. WSFP 8 van het merk Weller.
GEBRUIKSAANWIJZING WSFP 8 Weller
NL Vertaling van de oorspronkelijke gebruiksaanwijzing

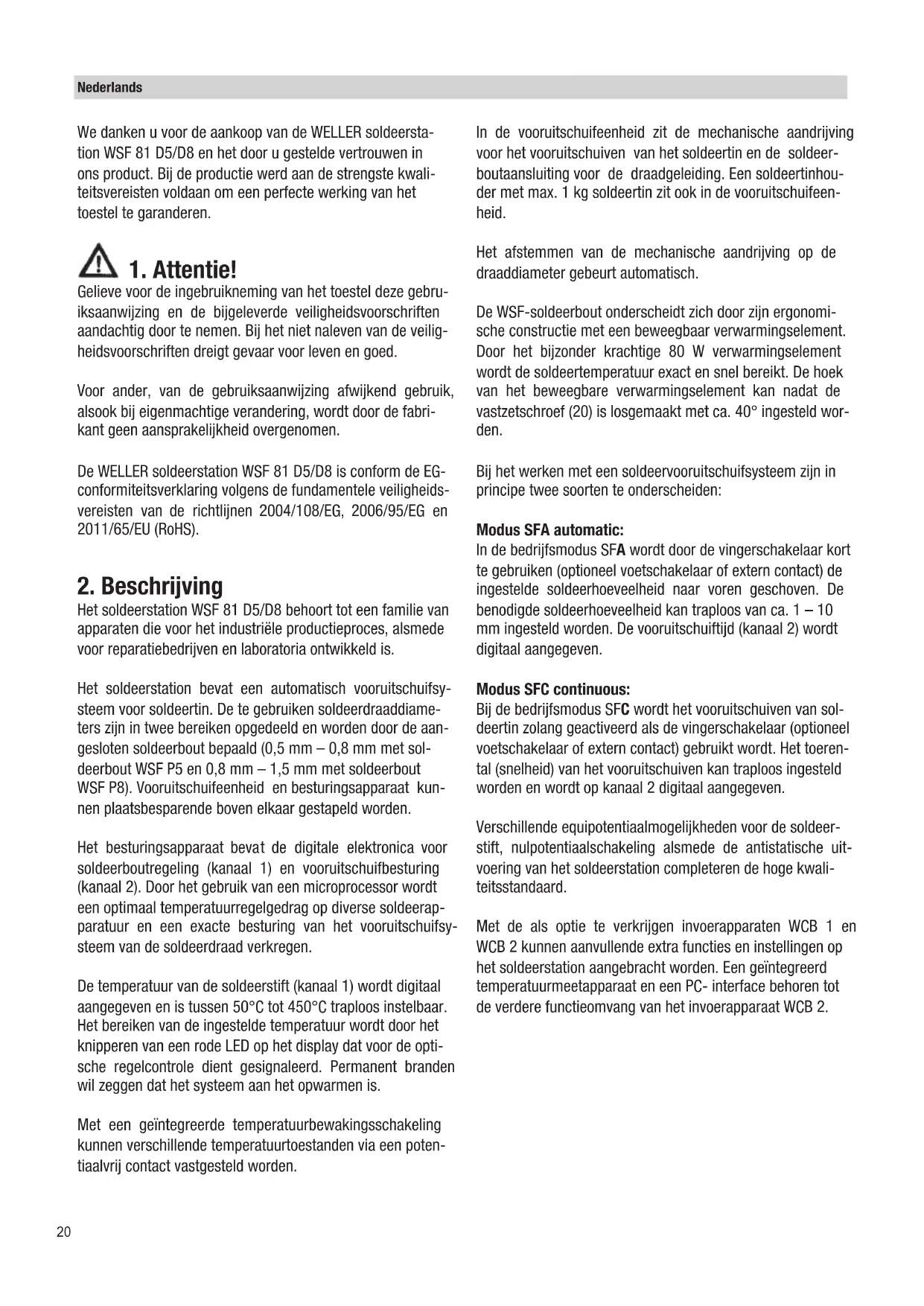

We danken u voor de aankoop van de WELLER soldeerstation WSF 81 D5/D8 en het door u gestelde vertrouwen in ons product. Bij de productie werd aan de strengste kwaliteitsvereisten voldaan om een perfecte werking van het toestel te garanderen.
1. Attentie!
Gelieve voor de ingebruikneming van het toestel deze gebruiksaanwijzing en de bijgeleverde veiligheidsvoorschriften aandachtig door te nemen. Bij het niet naleven van de veiligheidsvoorschriften dreigt gevaar voor leven en goed.
Voor ander, van de gebruiksaanwijzing afwijkend gebruik, alsook bij eigenmachtige verandering, wordt door de fabrikant geen aansprakelijkheid overgenomen.
De WELLER soldeerstation WSF 81 D5/D8 is conform de EG-conformiteitsverklaring volgens de fundamentele veiligheidsvereisten van de richtlijnen 2004/108/EG, 2006/95/EG en 2011/65/EU (RoHS).
2. Beschrijving
Het soldeerstation WSF 81 D5/D8 behoort tot een familie van apparaten die voor het industriële productieproces, alsmede voor reparatiebedrijven en laboratoria ontwikkeld is.
Het soldeerstation bevat een automatisch vooruitschuifsysteem voor soldeertin. De te gebruiken soldeerdraaddiameters zijn in twee bereiken opgedeeld en worden door de aangesloten soldeerbout bepaald (0,5 mm – 0,8 mm met soldeerbout WSF P5 en 0,8 mm – 1,5 mm met soldeerbout WSF P8). Vooruitschuifeenheid en besturingsapparaat kunnen plaatsbesparende boven elkaar gestapeld worden.
Het besturingsapparaat bevat de digitale elektronica voor soldeerboutregeling (kanaal 1) en vooruitschuifbesturing (kanaal 2). Door het gebruik van een microprocessor wordt een optimaal temperatuurregelgedrag op diverse soldeerapparatuur en een exacte besturing van het vooruitschuifsysteem van de soldeerdraad verkregen.
De temperatuur van de soldeerstift (kanaal 1) wordt digitaal aangegeven en is tussen 50°C tot 450°C traploos instelbaar. Het bereiken van de ingestelde temperatuur wordt door het knipperen van een rode LED op het display dat voor de optische regelcontrole dient gesignaleerd. Permanent branden wil zeggen dat het systeem aan het opwarmen is.
Met een geïntegreerde temperatuurbewakingsschakeling kunnen verschillende temperatuurtoestanden via een potentiaalvrij contact vastgesteld worden.
In de vooruitschuifeenheid zit de mechanische aandrijving voor het vooruitschuiven van het soldeertin en de soldeerboutaansluiting voor de draadgeleiding. Een soldeertinhouder met max. 1 kg soldeertin zit ook in de vooruitschuifeenheid.
Het afstemmen van de mechanische aandrijving op de draaddiameter gebeurt automatisch.
De WSF-soldeerbout onderscheidt zich door zijn ergonomische constructie met een beweegbaar verwarmingselement. Door het bijzonder krachtige 80 W verwarmingselement wordt de soldeertemperatuur exact en snel bereikt. De hoek van het beweegbare verwarmingselement kan nadat de vastzetschroef (20) is losgemaakt met ca. 40° ingesteld worden.
Bij het werken met een soldeervooruitschuifsysteem zijn in principe twee soorten te onderscheiden:
In de bedrijfsmodus SFA wordt door de vingerschakelaar kort te gebruiken (optioneel voetschakelaar of extern contact) de ingestelde soldeerhoeveelheid naar voren geschoven. De benodigde soldeerhoeveelheid kan traploos van ca. 1 – 10 mm ingesteld worden. De vooruitschuiftijd (kanaal 2) wordt digitaal aangegeven.
Bij de bedrijfsmodus SFC wordt het vooruitschuiven van soldeertin zolang geactiveerd als de vingerschakelaar (optioneel voetschakelaar of extern contact) gebruikt wordt. Het toerental (snelheid) van het vooruitschuiven kan traploos ingesteld worden en wordt op kanaal 2 digitaal aangegeven.
Verschillende equipotentiaalmogelijkheden voor de soldeerstift, nulpotentiaalschakeling alsmede de antistatische uitvoering van het soldeerstation completeren de hoge kwaliteitsstandaard.
Met de als optie te verkrijgen invoerapparaten WCB 1 en WCB 2 kunnen aanvullende extra functies en instellingen op het soldeerstation aangebracht worden. Een geïntegreerd temperatuurmeetapparaat en een PC- interface behoren tot de verdere functieomvang van het invoerapparaat WCB 2.
Technische gegevens
Afmetingen(b X d X h): 120 X 217 X 199 mm
Netspanning: 230 V / 50 Hz
Uitgangsspanning: 24 VAC (kanaal 1); 24 VDC (kanaal 2)
Vermogen: 90 W
Zekering: T800 mA
Temperatuurregeling: traploos 50°C – 450°C
Precisie: + - 9°C
Equipotientiaal:
aardingstoestand hard geaard
3. Bediening en instelling
Kanaalkeuze
Door de kanaalkeuzetoets (7) te gebruiken kan de digitale indicatie op kanaal 1 (temperatuurregeling) of kanaal 2 (vooruitschuiven) ingesteld worden. Het aangegeven kanaal is door een rood/oranje lichtdiode via aansluitbus (6) of (9) gekenmerkt.
Als geen toetsen gebruikt worden, schakelt het apparaat na ca. 10 seconden automatisch op kanaal 1 om en geeft de werkelijke temperatuurwaarde aan.
Temperatuurinstelling (kanaal 1)
Als niet op een toets gedrukt wordt, geeft de digitale indicatie (2) de werkelijke temperatuurwaarde aan. Door op de "Up" of "Down" -toetsen (3)(4) te drukken schakelt de digitale indicatie (2) op de op dat moment ingestelde gewenste waarde om. De ingestelde gewenste waarde (knipperende indicatie) kan nu door de "Up" of "Down" -toetsen (3)(4) aan te raken of permanent in te drukken in de betreffende richting veranderd worden. Als de toets permanent ingedrukt wordt, verandert de gewenste waarde in snel tempo. Ca. 2 seconden nadat hij is losgelaten, schakelt de digitale indicatie (2) automatisch weer op de werkelijke waarde om.
Standaardsetback
Wanneer het soldeergereedschap niet wordt gebruikt, wordt de temperatuur na 20 minuten automatisch verlaagd naar de standby-waarde van 150°C (300°F). Na een drievoudige set back-tijd (60 min) wordt de "AUTO OFF" functie geactiveerd. De soldeerbout wordt uitge schakeld.
Inschakelen van de standaardsetback-functie: Tijdens het inschakelen van het toestel de "UP" toets ingedrukt houden tot op de display "ON" verschijnt. De functie wordt op dezelf-de manier uitgeschakeld. Op de display verschijnt "OFF" (toestand bij levering).
Als zeer fijne soldeerpunten worden gebruikt, kan de goede werking beïnvloed zijn.
Vooruitschuifinstelling (kanaal 2)
Na omschakelen op kanaal 2 geeft de digitale indicatie (2) het toerental aan bij de SFC modus of de vooruitschuiftijd bij de SFA modus. De ingestelde waarde kan nu door de "Up" of "Down" -toets (3)(4) aan te raken of permanent in te drukken in de betreffende richting veranderd worden. Als de toets permanent ingedrukt wordt, verandert de gewenste waarde in snel tempo. Als geen toetsen aangeraakt worden, schakelt het apparaat na ca. 10 seconden automatisch op kanaal 1 om en geeft de werkelijke temperatuurwaarde aan.
Instelbereiken:
SFA modus vooruitschuiftijd (soldeertinhoeveelheid)
1 - 300 (10 ms stappen)
SFC modus toerental (snelheid)
10% - 100%
Snel vooruitschuiven:
Door de toetsen "UP" en "DOWN" tegelijkertijd in te drukken verloopt het vooruitschuiven van de soldeerdraad met max. snelheid(100%).Aanbevolen voor het naduwen van de soldeerdraad na het wisselen van de soldeerdraadrol.
SFA / SFC modus omschakeling:
Kanaalkeuzetoets (7) ingedrukt houden en met de "UP" toets (3) de gewenste modus instellen. Op het display verschijnt de ingestelde bedrijfsmodus.
Instelling temperatuurvenster
Druk kanaalkeuzetoets (7) en "Down" (4) tegelijkertijd in. Op het display verschijnt knipperende waarde (in °C/°F) van het actueel ingestelde temperatuurvenster (af fabriek op "000" ingesteld).
De instelling af fabriek "000" betekent:
temperatuurbewakingsschakeling is uitgeschakeld en het potentiaalvrije contact (16) is altijd laagohmmig.
°C indicatie
De instelling "001 – 099" komt overeen met:
Formaat van het temperatuurvenster +/- 1 °C tot +/- 99 °C
°F indicatie
De instelling "001 – 178" komt overeen met:
Formaat van het temperatuurvenster +- 1°F tot +-178°F
Potentiaalvrij contact
Als de werkelijke temperatuur van het soldeerapparaat binnen het ingestelde temperatuurvenster (tolerantiebreedte) ligt, wordt het potentiaalvrije contact (16) laagohmig ingeschakeld. Als de temperatuur zich buiten het ingestelde temperatuurvenster bevindt, wordt dit op het display (2) met "HI" (High; temperatuur te hoog) of "LO" (Low, temperatuur te laag) om de 2 seconden aangegeven en is het potentiaalvrije contact (16) hoogohmig.
De transistoruitgang van een opto-koppeling stelt het poten-tiaalvrije contact van het apparaat voor. Let daarom op de polariteit van de in te schakelen spanning.
PLUS (+) op pin 2
MINUS(-) op pin 3
Dit contact is belastbaar met max. 24 V / 20 mA
Extern invoerapparaat WCB 2 (optie)
Bij gebruik van een extern invoerapparaat staan de volgende functies ter beschikking.
Offset:
De werkelijke soldeerstifttemperatuur kan door het ingeven van een temperatuuroffset met ± 40°C veranderd worden.
Setback:
Verlagen van de ingestelde gewenste temperatuur op 150°C /300°F (stand-by). De setbacktijd, nadat het soldeerstation naar de stand-by modus is overgegaan, kan tussen 0 - 99 minuten ingesteld worden. De setbacktoestand wordt door een knipperende indicatie van de werkelijke waarde gesignaleerd. Na drievoudige setbacktijd wordt de AUTO OFF functie geactiveerd. Het soldeerapparaat wordt uitgeschakeld (knipperende streep op het display). Door op een toets te drukken of een vingerschakeldruk wordt de setbacktoestand c.q. AUTO OFF toestand beeindigd. Daarbij wordt kort de ingestelde gewenste waarde getoond.
Lock:
Vergrendeling van de gewenste temperatuur en temperatuurvenster. Na het vergrendelen zijn op het soldeerstation geen instelveranderingen meer mogelijk.
°C/°F:
Omschakelen van de temperatuurindicatie van °C in °F en omgekeerd. Door op de "Down"- toets te drukken tijdens het inschakelen wordt de actuele temperatuurversie aangegeven.
Window:
Beperking van het temperatuurbereik tot max. +-99°C uitgaande van een door de "LOCK" functie vergrendelde
temperatuur. De vergrendelde temperatuur vormt daardoor het middenpunt van het instelbare temperatuurbereik.
Bij toestellen met potentiaalvrij contact (uitgang optische koppeling) dient de "WINDOW" functie om een temperatuurvenster in te stellen. Als de reële temperatuur binnen het temperatuurvenster ligt, wordt het potentiaalvrije contact (uitgang optische koppeling) doorgeschakeld.
Cal:
factory setting FSE (terugzetten van alle instelwaarden op 0, gewenste waarde temperatuur 350°C/660°F
PC-interface:
RS 232 (alleen WCB 2)
Temperatuurmeetapparaat:
Geïntegreerd temperatuurmeetapparaat voor thermo-element type K (alleen WCB 2)
Onderhoud
Als het vooruitschuiven ongelijkmatig verloopt, moet het aandrijfwiel met een messingborstel gereinigd worden. Haal daarvoor het besturingsapparaat van de vooruitschuifeenheid af. Klap de deksel van de vooruitschuifeenheid naar achteren om de vooruitschuifeenheid toegankelijk te maken. Til daarna het aandrijfwiel omhoog en maak het schoon.
Onderhoudsaanwijzing voor de soldeerbout WSF P5/P8 / WP / WSP
(verwarmingselement, punthuls en soldeerpunt) Gelieve afhankelijk van de gebruiksintensiteit van de soldeerbout het verwarmingselement te reinigen
Reiniging van het verwarmingselement:
de vervuilingsresten op de punthuls verwijderen. Verwijderen van de punthuls door het losmaken van de kartelmoer/punthuls. Hierbij de punthulzen niet klemmen (om schade aan het verwarmingselement te vermijden). Om te reinigen gebruikt u de draadborstel T0051382799 Reinigingsset WDC 2 T0051512699 Reinigingsset WDC T0051512799.

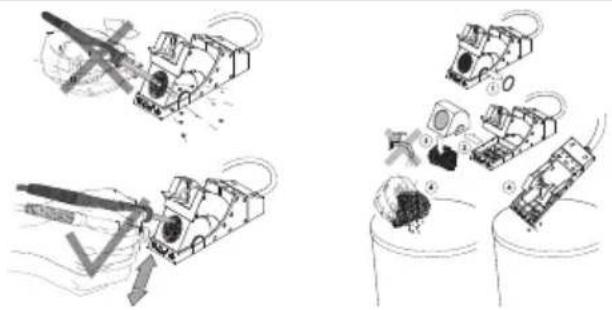

Onderhoud van de soldeerpunt:
Na loodvrije solderingen is het altijd aan te raden om de soldeerpunt voor het neerleggen van de soldeerbout in de houder opnieuw nat te maken. Voor de reiniging van de soldeerpunt gebruikt u altijd onze spiraalwol voor WDC 2 T0051512599 en WDC T0051512499. Voor soldeerpunten die niet nat gemaakt kunnen worden, raden we aan om de Tip-Activator (T0051303199) te gebruiken.
Verbind de vooruitschuifeenheid elektrisch met het besturingsapparaat. Stekker (12) in bus (6).
De soldeerboutaansluitingen met het besturingsapparaat en de vooruitschuifeenheid verbinden. Elektrische aansluitstekker van de soldeerbout in de 7-polige aansluitbus (9) van het besturingsapparaat steken en vastzetten. De draadgeleiding in het verbindingselement (13) van de vooruitschuifeenheid tot aan de aanslag brengen en met de klemschroef (17) vastzetten. Leg de soldeerbout in de veiligheidshouder. Sluit bij correcte netspanning het besturingsapparaat op de elektriciteit aan (14). Zet het apparaat aan (1).
Demonteer de kartelmoer (19) van de soldeertinrolhouder. Steek de soldeertinrol zo op de as dat de soldeerdraad naar beneden wordt afgerold. Beveilig de soldeertinrol met de kartelmoer en schuif het begin van de draad in de invoeringsopening (18). Door de "UP" en "DOWN"-toets gelijktijdig te gebruiken wordt de soldeerdraad door de aandrijving gepakt en met de max. snelheid getransporteerd. Transporteer de soldeerdraad tot de soldeerbouttoevoersproeier (22) verschijnt. De deksel van de vooruitschuifeenheid kan naar achteren geklapt worden om de aandrijfeenheid toegankelijk te maken als de soldeerdraad niet door de aandrijving gepakt wordt. De twee vergrendelingselementen van de deksel kunnen geopend worden door ze ongeveer 90° te draaien. Stel daarna het apparaat in zoals aangegeven in paragraaf "Bediening en instelling".

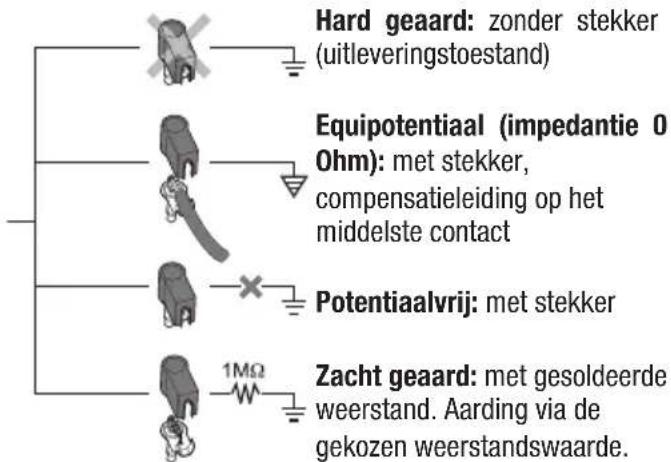

5. Potentiaal vereffening
Door een verschillende bedrading van de 3,5 mm palbus (8) zijn 4 variaties te realiseren.
6. Soldeertechnische aanwijzingen
Bevochtig bij de eerste keer opwarmen de selectief vertinde soldeerstift met soldeertin. Hierdoor worden door het ops- laan veroorzaakte oxidatielagen en vuil op de soldeerstift verwijderd. Zorg er bij pauzes tussen het solderen en voor- dat de soldeerbout wordt weggelegd altijd voor dat de sol- deerstift goed voorzien is van soldeer. Bij zeer mild geactive- erde vloeimiddelen (no clean) wordt voor het nat houden het gebruik van Tip Aktivator aanbevolen.
De overgang tussen verwarmingslichaam/sensor en de soldeerstift mag niet door vuil, vreemde voorwerpen of beschadigingen beïnvloed worden, omdat dat een nadelige uitwerking heeft op de precisie van de temperatuurregeling.
Opgelet: Zorg er altijd voor dat de soldeerstift correct geplaatst is.
De warmteoverbrengingsvlakken van verwarmingslichaam en soldeerstift schoon houden.
De hete soldeerstift niet op de reinigingsspons of kunststo- foppervlakken neerleggen.
De soldeerapparaten zijn voor een gemiddelde soldeerstift c.q. sproeier afgesteld. Er kunnen afwijkingen ontstaan als de stift vervangen wordt of als andere stiftvormen gebruikt worden.
7. Toebehoren
| 005 13 120 99 | Voetschakelaar |
| 005 13 031 99 | Tip Aktivator |
| 005 28 126 99 | FE-uitbreidingsset |
Soldeerstiften:
| 005 44 403 99 LT A | 1,6 mm | beitel |
| 005 44 405 99 LT B | 2,4 mm | beitel |
| 005 44 407 99 LT C | 3,2 mm | beitel |
| 005 44 443 99 LT ALX | 1,6 mm | gebogen |
| 005 44 442 99 LT BX | 2,4 mm | gebogen |
| 005 44 412 99 LT H | 0,8 mm | beitel |
| 005 44 420 99 LT HX | 0,8 mm | gebogen |
| 005 44 408 99 LT F | 1,2 mm | ronde afgeschuinde vorm |
| 005 44 444 99 LT BB | 2,4 mm | ronde afgeschuinde vorm |
| 005 44 445 99 LT CC | 3,2 mm | ronde afgeschuinde vorm |
8. Leveromvang
Soldeerstation WSF 81 D5/D8
besturingsapparaat
vooruitschuifeenheid
WSF P soldeerbout
klein gereedschap
soldeerbouthouder
Elektriciteitskabel
Handleiding, veiligheidsinstructies
Technische wijzigingen voorbehouden!
De geactualiseerde gebruiksaanwijzingen vindt u bij www.weller-tools.com.
Temperatuuriakna seadistamine
CE-teken Brits symbool van overeenstemming
Afvoer
Afgedankte elektrische en elektronische apparatuur moeten gescheiden ingezameld en afgevoerd worden. Verwijder de verlichtingsmiddelen uit de apparatuur voordat u deze afvoert. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten. Al naargelang de lokaal van toepassing zijnde voorschriften kunnen detailhandelaren verplicht zijn om afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen. Geef uw afgedankte elektrische en elektronische apparatuur af voor recycling en help zo mee om de behoefte aan grondstoffen te verminderen. Afgedankte elektrische en elektronische apparatuur bevatten waardevolle, recyclebare materialen die, mits ze niet milieuvriendelijk worden afgevoerd, negatieve gevolgen kunnen hebben voor het milieu en uw gezondheid. Verwijder persoonlijke gegevens van uw afgedankte apparatuur voordat u deze afvoert.
Vervuilde filters moeten als gevaarlijk afval worden behandeld. Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
Symboler
NL EU-conformiteitsverklaring
We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen:
Gevolmachtigd om de technische documenten samen te stellen.
Phileas Foggstraat 16
7821 AK Emmen
Tel: +31(0) 591 66 75 00
