Produkttyp	Industriell dammsugare / skurborrningsgolvrengörare
Märke	Kärcher
Modell	BR 30/4 C Adv
Arbetsbredd	300 mm
Borstdiameter	60 mm
Borstvarvtal	1450 varv/min
Teoretisk rengöringsyta	200 m²/h
Volym renvattentank	4 L
Volym smutsvattentank	4 L
Genomsnittlig effektförbrukning	820 W
Nominell spänning	220-240 V
Frekvens	50/60 Hz
Sugkraft (luftflöde)	26 L/s
Sugkraft (undertryck)	13 kPa
Mått (L x B x H)	390 x 335 x 1180 mm
Totalvikt (Adv)	16 kg (16,5 kg med tillbehör)
Transportvikt (Adv)	12 kg (12,5 kg med tillbehör)
Skyddsklass	I
Skyddstyp	IPX4
Arbetstemperatur	+5°C till +40°C
Ljudtrycksnivå (LpA)	72 dB(A)
Ljudeffektnivå (LwA)	85 dB(A)
Vibrationsvärde arm-hand	<2,5 m/s²

Vanliga frågor - BR 304 C Adv Kärcher

Vilka typer av golv kan jag rengöra med Kärcher BR 30/4 C Adv?

Denna apparat är lämplig för våtrengöring av hårda golv som inte är känsliga för fukt eller polering, såsom kakel, sten- eller PVC-golv. Den är inte lämplig för frusna golv eller mattor (förutom med tillval mattrengöringssats).

Hur fyller jag på renvattentanken?

Ta bort renvattentanken från apparaten, öppna locket, fyll med en blandning av vatten och rekommenderat rengöringsmedel (max temp. 50°C), stäng locket och sätt tillbaka den. Använd endast rengöringsmedel utan lösningsmedel, saltsyra eller fluorvätesyra.

Vad gör jag om sugkraften är otillräcklig?

Kontrollera först att smutsvattentanken inte är full (flottören stänger av sugningen). Kontrollera sedan tätningarnas täthet, rengör suglisten, sugslangen och sugkanalen. Se till att kabeln ligger platt bakom tankarna och att locket är ordentligt stängt.

Hur byter jag suglisten?

Ställ lyftpedalen i läge 'Suga', ta bort ren- och smutsvattentankarna, fäll apparaten på baksidan, dra sedan suglisten nedåt för att lossa den. Sätt fast den nya suglisten och knäpp fast den.

Vilken typ av rengöringsmedel ska jag använda?

Använd rekommenderade rengöringsmedel från Kärcher, som CA 50 C (alkaliskt, dos 0,2-1,0%), RM 738 (syra för hygienutrymmen, dos 0,5-3,0%), RM 780 (underhållstvätt, dos 0,5-2,0%) eller RM 751 (sur basrengöring, dos 1-25%). Följ säkerhetsanvisningarna och använd aldrig extremt skummande rengöringsmedel.

Hur underhåller jag apparaten efter varje användning?

Töm ren- och smutsvattentankarna. Rengör tätningarna. Skölj apparaten genom att låta borsten rotera med rent vatten i en minut. Rengör utsidan med en fuktig trasa. Kontrollera slitaget på suglisten och borsten, byt vid behov.

Kan apparaten användas på mattor?

Ja, med tillvalet mattrengöringssats (art.nr 2.783-005.0) som innehåller speciella roterande borstar, suglist och rengöringsmedel. Satsen möjliggör djuprengöring av textila ytor.

Vad gör jag om borsten inte roterar eller ger ett skrapande ljud?

Stanna omedelbart apparaten. Kontrollera om främmande föremål blockerar borstrullen och ta bort dem. Om slirkopplingen har löst ut, rengör borstrullen. Om problemet kvarstår, kontakta kundtjänst.

Hur skyddar jag apparaten vid frost?

Töm ren- och smutsvattentankarna helt. Förvara apparaten i ett frostfritt utrymme. Vid minusgrader kan kvarvarande vatten skada komponenterna.

Var hittar jag tillbehör och reservdelar?

Använd endast originaltillbehör och reservdelar från Kärcher. Se Kärchers katalog eller webbplats www.kaercher.com. Vanliga art.nr: roterande borstar (4.762-428.0 röd, 4.762-484.0 orange, etc.), suglistläppar (4.777-320.0), mattrengöringssats (2.783-005.0).

BRUKSANVISNING BR 304 C Adv Kärcher

Bilde 2, se omslagssiden

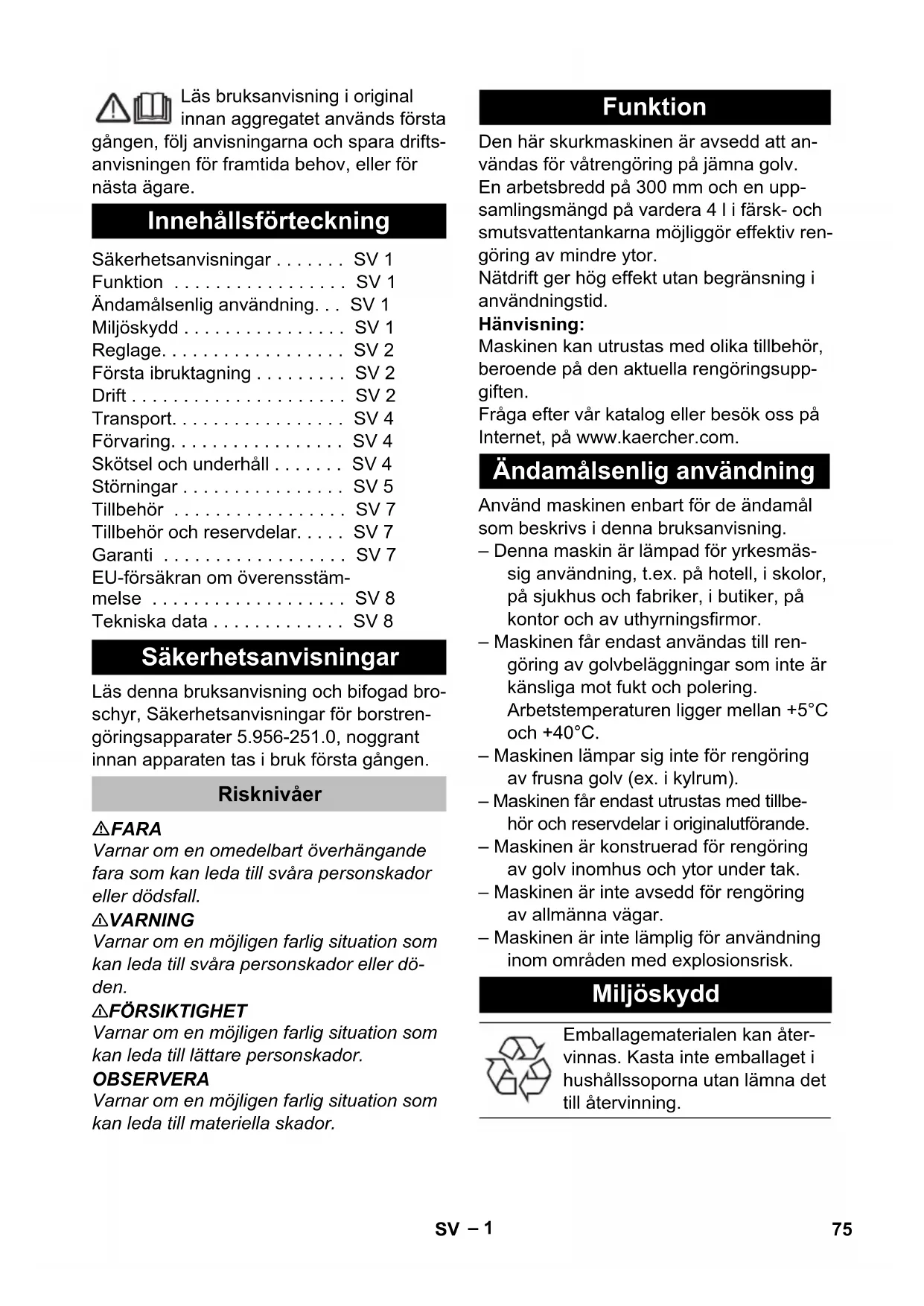

Läs bruksanvisning i original innan aggregatet används Första

gången, folj anvisningarna och spara drifts-anvisningen for framtida behov, eller for.nasta agare.

Innehållsförteckning

Sakerhetsanvisningar . . . . . . SV 1

Funktion . SV 1

Ändamälsenlig användning... SV 1

Miljöskydd . SV 1

Reglage. SV 2

Första ibruktagning . . . . . . SV 2

Drift . SV 2

Transport. SV 4

Förvaring. SV 4

Skötsel och unterhalb . SV 4

Störningar SV 5

Tillbehör SV 7

Tillbehör och reservdilar. . . . SV 7

Garanti SV 7

EU-forsakran om overensstammelse SV8

Tekniska data. SV 8

Läs denna bruksanvisning och bifogad broschyr, Sakerhetsanvisningar for borstrengöringsapparater 5.956-251.0, noggrant innan apparaten tas i bruk Första gangen.

Risknivær

△FARA

Varnar om en omedelbart overhängande fara som kan leda till svara personskador aller dödsfall.

△WARNING

Varnar om en möjigen farlig situation som kan leda till svåra personskador eller dōden.

△FÖRSIKTIGHET

Varnar om en möjlig farlig situation som kan leda till lättare persorskador.

OBSERVERA

Varnar om en möjigen farlig situation som kan leda till materiella skador.

Funktion

Den har skurkmaskinen ar avsedd att anvandas for vatrengoring pa jamna golv.

En arbetsbredd på 300 mm och en uppsamlingsmängd på vardera 4 l i farsk- och smutsvattentankarna möjiggör effektiv renngöring av minre ytor.

Nätdrift ger hög effekt utan begränsning i användningstid.

Hänvisning:

Maskinen kan utrustas med olika tillbehör, beroende på den aktuella rengöringsupp-giften.

Fråga after våkatalog eller besök oss på Internet, på www.kaercher.com.

Ändamålsenlig användning

Använd maskinen enbart für de ändamål som beskrivs ienna bruksanvisning.

• Denna maskin År lampad for yrkesmässig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor.
• Maskinen fär endast anvandas till ren-göring av golveläggningar som inte ar kānsliga mot fukt och polering. Arbetstemperaturen ligger mellan +5^ och +40^ .
• Maskinen lampar sig inte for rengöring av frusna golv (ex. i kylrum).
• Maskinen fär endast utrustas med tillbehör och reservdelar i originalutforande.
• Maskinen ar konstruerad for rengöring av golv inomhus och ytor under tak.
• Maskinen ar inte avsedd for rengöring av allmanna vigar.
• Maskinen ar inte lamplig for användning inom områden med explosionsrisk.

Miljöskydd

Emballagematerialen kan atervinnas. Kasta inte emballaget i hushaIssoporna utan lamna det till atervinning.

Kasserade aggregat innehaller atervinningsbart material som bør gå till atervinning. Batterier, olja och liknande ämn fär inte komma ut i miljön. Overlämna därfor skrotade aggregat till lampligt atervinningsystem.

Elektriska och elektroniska maskiner innehäller ota componenter som vid felaktig användning eller felaktig avfallschantering kan utgöra en potentiell risk För manniskors hälsa och für miljön. Dessa componenter ar dock nödvändiga für att maskinen ska kunna arbeta korrekt. Maskiner som Märkts medenna symbol far inte kastas i hushällssoporna.

Upplysningar om ingredienter (REACH)

Aktuell information om ingredienser finns på:

1 Handtag
2 Reglage vattenpump
3 Huvudströmbrytare borst-/sugdrift
4 Bärhandtag
5 Bygelhandtag smutsvattentank
6 Smutsvattentank
7 Farskvattentank
8 Forslutning farskvattentank
9 Sil
10 Rengöringshuvud
11 Pedal sugskenehöjning
12 Frikoppling parkeringsposition
13 Sugrö
14 Anslutning sugrÖ
15 Sugmunstycke (endast BR 30/4 C Adv)
16 Borstvals
17 Sugskena
18 Upplasningsknapp, utbytesborste
19 Skydd smutsvattentank
20 Tillslutning
21 Branslemätare
22 Sladdlindningsshake, vridbar
23 Nätkabel med nätkontakt
24 Handtag sugör (endast BR 30/4 C Adv)

Sugbalk i läge Utsugning.

Vattenpump på/av

Första ibruktagning

Stick in roret, som sitter i Slutet av handtaget, i maskinen.
Tryck på spärren och skjut in handtaget tills det hakar fast i maskinen.
Rikta in kabeln i maskinen och satt fast locket på det satt som visas på den bifogade sedan.

Drift

Fyll farskvattentanken

△FÖRSIKTIGHET

Skaderisk. Använd enbart de rekommenderade rengöringsmedlen. För andra rengöringsmedel bar den driftsansvarige ansvaret for den ökade risiken med avseende på driftsakerhet, olycksfallsrisk och forkortad livslängd for maskinen. Använd bara rengöringsmedel som inte innehäller Lossningsmedel, salt- och fluorvatesyra. Beakta sakerhetsanvisningarna på rengöringsmedlen.

Hänvisning:

Använd inga kraftigt skummande rengö-ringsmedel.

Följ doseringsanvisningarna.

Rekommenderade rengöringsmedel:

Användning Rengö-	rings- medel	Dosering
Alkaliskt rengörings- medel für unterhalb	CA 50 C	0,2 - 1,0%
Surt rengöringsmedel für unterhalb, für sani- tärområden, bassäng- er etc. Tar bort kalkav- lagringar.	RM 738	0,5 - 3,0%
Vårdande rengörings- medel EXTRA	RM 780	0,5 - 2,0%
Grundrengöringsme- del für golv, surt	RM 751	1,0 - 25%

Lyft bort färskvattentanken frän maskinen.
Oppna locket pa farskvattentanken.
Häll i vatten-rengöringsmedel-bland-ningen. Hogsta temperatur på vätskan ar 50^
Stäng locket på färskvattentanken.
Satt tillbaka tanken i maskinen.

Ansluta till nätet

Sväng upp den undre sladdlindningshaken och lyft av kabeln.
Kontrollera natsladd och stickkontakt avseende skador och brott. Anlita endast kundtjanst eller elektriker for utbyte.
Anslut naktkontakt till vagguttag.

Rengöring

△FARA

Risk for personskador på grund av elektrisk stöt på grund av en skadad nätkabel. Låt inte natanslutningskabeln komma i kontakt med de roterande borstarna.

OBSERVERA

Risk for skada på golvbelaggngen. Rengoringsmetoden for kraftig nedsmutsning farrara anvandas på golv som ar lampliga for detta.

Risk for att farskvattenpumpen vid torrkörning på grund av att farskvattentanken ar tom. Übervaka niväindikeringen och sla ifrän vattenpumpens brytare om farskvattentanken ar tom.

Normal redsmutsning

Stall pedalen till sugskenehöjningen i lage "sug" (bild 3 - lage "1/ON", se om-slagssida).
Tryck på frikoppling av parkeringspositionen och sväng handtaget bakat.
Ställ huvudströmbrytaren für borst-/ sugdrift på "1".
Starta vattenpumpen med reglaget.
Skjut maskinen over den yta som skall rengöras.

Kraftig nudsmutsning

OBSERVERA

Risk for skada på golvbeläggningen. Rengöringsmetoden für kraftig nedsmutsning fär bara anvandas på golv som ar lämpiga für detta.

Ställ pedalen till sugskenehöjningen i läge "sug inte" (bild 3 - läge "0/OFF", se omslagssida).) och utfor rengöringen som vid normal nedsmutsning.. Rengöringsvatskan stannar kvar på ytan som skara rengöras och har tid att verka.
Ställ pedalen till sugskenehöjningen i läge "sug" och kör en gang till over ytan som sca rengöras.

Suga i hörn (endast BR 30/4 C Adv)

Drag ut sugrör på handtaget uppåt, sät i sugmunstycke och sug upp smuts.
Tag bort munstycket,tryck tillbaka sug roret och haka fast handtaget.

Avsluta rengöringen

Stäng av vattenpumpen med reglaget.
Skjutfram maskinen annuett kort stycke for att sugaupp restvattnet.
Ställ huvudströmbrytaren für borst-/ sugdrift på "0".
Svängframhandtagetochhaka fast de i parkeringsposition.
Dra ut natakontakten ur vagguttaget.

Tömma smutsvattentanken

Hänvisning:

När smutsvattentanken ar full blockerar flottören sugkanalen. Uppsugningen avbryts. Töm smutsvattentank.

△WARNING

Beakta lokala foreskrifter for smutsvattenshantering.

Stäng av aggregator.
Rikta upp maskinen och ställ den i parkeringsposition.
Lyft bort färskvattentanken fran maskinen.
Sväng ner bygelhandtaget till smutsvattentanken och lyft bort tanken.
Lyft upp skyddet och tag av locket pa smutsvattentanken.
Töm ut smutsvatten.
Spola sedan ur smutsvattentanken med rent vatten.
Satt tillbaka locket på tanken och haka fast det.
Satt tillbaka tanken i maskinen.

Tömma färskvattentanken

Lyft bort farskvattentanken fran maskinen.
Oppna locket pa farskvattentanken.
Töm ut rengöringsmedel.
Stäng locket på färskvattentanken.
Satt tillbaka tanken i maskinen.

Transport

△FÖRSIKTIGHET

Risk for personskada och materiell skada!
Tänk på maskinens vikt vid Transporten.

Svängframhandtaget och haka fast det i parkeringsposition.
Sväng handtaget bakat och skjut maskinen.

eller

Lyft upp maskinen i bärhandtaget och bara den.
Vid transport i fordon ska maskinen sakras enligt respektive gallande bestammelser sa den inte kan tippa eller glida.

Förvaring

△FÖRSIKTIGHET

Risk for personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin fär endast lagras inomhus.

Skötsel och unterhäll

△FARA

Skaderisk om maskinen startup oavsiktligt och på grund av elektrisk stöt.

Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

OBSERVERA

Risk for skador på maskinen genom vattenlackage. Töm smuts- och färskvattentankarna innan underhällsarbete utförs på maskinen.

Underhällsschema

Afterarbetet

OBSERVERA

Skaderisk. Spruta inte av maskinen med vatten och använd inga aggressiva rengöringsmedel.

Smutsvattentank tom.
Rengör packningar mellan smutsvattentank och maskin.
Töm färskvattentanken.
Spola maskinen: Fyll rengöringstanken med rent vatten (utan rengöringsmedel) och låt maskinen arbeta under en minut med inkopplad borstbevattning.
Töm färskvattentanken.
Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut.
Rengörugskenan kontrollera om det finns slitage och byt ut den vid behov (se "Underhällsarbeten").
Kontrollera om det finns slitage pa borsten och byt ut den vid behov (se "Underhallsarbeten").

Arligen

Lat elinstallator genomfora foreskrivnasakerhetskontroller.

Underhällsarbeiten

Byta sugskena

Hänvisning:

Sugskenorna ar fastsatta i maskinen med ett klickfaste och kan enkelt dras bort.

Stall pedalen till sugskenehöjningen i lage "sug" (bild 3 - lage "1/ON", se om-slagssida).
Lyft bort farskvattentanken.
Lyftbort smutsvattentanken.
Lagg aggregatet pa baksidan.
Drag bort sugskenan neråt.
Sattiny sugskena haka fast.

Byta borstvals

Lyft bort färskvattentanken.
Lyftbort smutsvattentanken.
Lagg aggregatet pà baksidan.
Tryck på frikopplingsknappen till borstvalsen och sväng ner borstvalsen och tag bort den是从 gripen.
Satt in nga borstvalsar i gripen och haka fast på motsatta sidan.

Frostskydd

Vid frostrisk:

Törm färsk och smutsvattentanken.
Stall aggregatiett frostfritt utrhythmme.

Störningar

△FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

OBSERVERA

Risk for skador pa maskinen genom vattenlackage. Tom smuts- och farskvattentankarna innan underhallsarbete utfors pa maskinen.

Kontakta kundtjanst om fel uppstar som inte kan atgardas medenna tabell.

Störning Åtgård
Maskinen startup inte Kontrolera om nätkontakten är isatt.
Otilräcklig vatten-mängd	Kontrolera färskvattennivå, fyll på tanken vid behov.
	Öppna friskvattentankens lock. Om att övertryck i tanken konstate-ras vid öppning, rengör luftningsventilen i färskvattentankens lock.
	Rengör vattenfördelare (se "Rengöra vattenfördelare").
	Ta ur färskvattentanken och kontrolera om silen är smutsig. Ta vid behov ur silen och rengör den.
	Ta loss ventilen med filter是从 färskvattentanken (Bild 4, se om-slagssida) och spole rent med ljummet vatten.
Färskvattentanken droppar:när den fylls på.	Ta loss ventilen med filter是从 färskvattentanken (Bild 4, se om-slagssida) och spole rent med ljummet vatten.
Otilräcklig sugeffekt Töm smutsvattentank.
	Haka fast smutsvattentanken i maskinen.
	Rengör tättingar mellan smutsvattentank och lock och kontrollera täthet, byt ut vid behov.
	Rengör packningar mellan smutsvattentankens lock och maskinen Uppsök kundtjänst om packningarna är skadade.
	Kontrolera om sugskenorna har hakat fast i rengöringshuvudet.
	Sugskena tilltäppt, rengör.
	Om sugskenorna är slitna, byt plats på den främre och den bakre sugskenan. Om böda sugskenorna är slitna, montera in nya sug-skenor.
	Kontrolera om de böda sugörsdelarna är korrekt forbundna med sugörnsanslutningen.
	Kontrolera om sugör och sugkanal är igensatta, øtgårda i sö fall detta (se "Rengörsaugör").
	Kontrolera om kabeln ligger platt bakom tankarna och att det bifo-gade locket är monterat.
Otilräckligt rengö-ringsresultat	Kontrolera om borstvalsen är sliten, byt ut vid behov.
Borste roterar inte Kontrolera om främande material blockerar borstvalsen, tag i sö fall bort det.
Knackande ljud, bor-sten roterar inte	Halkkoppling har öst ut. Stäng av aggregat, kontrollera/rengör borstvalsen.

Rengör vattenförderlare Rengörasugrör

Tag ut borstvalsen
Drag ut vattenforderalskenan i borsttunnel (bild 5, se omslagssida).
Rengör vattenkanal och öppningar på skenan under rinnande vatten.

Lyft bort färskvattentanken fran maskinen.
Sväng ner bygelhandtaget till smutsvattentanken och lyft bort tanken.
Drag ut sugrösanslutningen bakat ur maskinen och svang ut bada andarna pa sugroret (bild 6, se omslagssida). Sugroret ar oppet och bada andarna ar tillganglia for rengoring.
Drag bort sugskenan neråt och sugkanalen i rengöringshuvudet kan rengöras (bild 7, se omslagssida).
Spolaigenomsugslangochsugkanam medvattenllerdrag,ellertryck,utdet somsitterfastmedettrubbigtforemal.

Tillbehör

Tillbehör Beskrivning	Beställnummer
Valsborste, röd Universal	borste für alla typer av golvbeläggning.	4.762-428.0
Valsborste, orange Speci	alborste für strukturgolv som säkerhetsklinker aller fogar	4.762-484.0
Valsborste, vit Mjuk borste	för känsliga golv och für polering	4.762-452.0
Valsborste, blå Mjuk borste	te För djuprengöring av golvmat- tor	4.762-499.0
Mikrofibrivals Speciellt ffor	klinker i finkornigt stengods,rengöringsborste i mikrofiber med särskilthög rengöringseffekt.	4.762-453.0
Reservsuglätt Av naturg	ummi. 2 stycken behövs. 4.777-320.0.
Reservsuglätt, oljefast Ffor	or olje-och fetthaltig smuts, till exempl i kök och verkstad. 2 stycken behövs.	4.777-324.0
Rengöringsssats for golv-mattor	Djuprengöring av textilytor. Består avborstvalsar, 2 sugbalkar, 1 liter rengörings-medelskconcentrat, 500 ml fläckborttag-ningsmedel	2.783-005.0

Tillbehör och reservdeler

Använd endast originaltillbehör och origi- nalreservdilar, sa att en saker och störningsfri drift av maskinen ar garanterad. Information om tillbehör och reservdilar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under Förutsättning att defekten orsakats avett material- eller tillverkningsfel. I frågor som gäller garantin skä du vända dig med kvitto till inköpsstället eller narraste, auktoriserad Återförsäljare.

EU-försakran om überensstammelse

Härmed fösakrar vi att nedanstäende be- tecknade maskin i andamål och konstruk-tion samt i den av oss leverade versionen motsvarar EU-direktivens tillapliga grund-laggande sakerhets- och halsokrav. Vid andringar på maskinen som inte har god- kants av oss blirenna overensstammelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat

Typ: 1.783-xxx

Tillampliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

Tillampade harmoniserade normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2:2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Tillampade nationella normer

Undertecknande agerar på uppdrag av och med styrelsens godkannande.

H.Jenner

Märkspänning V 220...240
Frekvens Hz 1~ 50/60
Mellersta effektupp-tagning	W	820
Skyddsklass I
Skydd IPX4
Suga
Sugeffekt, luftmängd l/s 26
Sugeffekt, undertryck kPa 13
Rengöringsborste
Arbetsbredd	mm	300
Borstdiameter	mm	60
Borstvarvital	1/min 1450
Mätt och vikt
Teoretisk yteffekt	m2/h	200
Volym färsk-/smutvat-tentank	I	4
Längd x Bredd x Höjd	mm	390 x 335 x 1180
Transportvikt (Adv)	kg	12 (12,5)
Totalvikt (Adv)	kg	16 (16,5)
Beräknade värden enligt EN 60335-2-72
Hand-Arm Vibrations-värde	m/s2	<2,5
Osäkerhet K	m/s2	0,2
Ljudtrycksnivå LpA	dB(A)	72
Osäkerhet KpA	dB(A)	1
LjudeffektsnivåwA	dB(A)	85
Osäkerhet KwA	dB(A)	1
