PM1600 - Färgmixer SCHEPPACH - Gratis bruksanvisning och manual
Hitta enhetens manual gratis PM1600 SCHEPPACH i PDF-format.
| Produkttyp | Färgblandare |
| Märke | Scheppach |
| Modell | PM1600 |
| Elanslutning | 230 V~, 50 Hz |
| Effektförbrukning | 1600 W |
| Antal hastigheter | 2 (0-580 min⁻¹ / 0-780 min⁻¹) |
| Blandaranslutning | M14 |
| Skyddsklass | II |
| Vikt | 5,2 kg |
| Ljudtrycksnivå | 93,1 dB (osäkerhet 3 dB) |
| Ljudeffektnivå | 101,1 dB (osäkerhet 3 dB) |
| Vibrationer (emissionsvärde) | 2,9 m/s² (osäkerhet 1,5 m/s²) |
| Medföljande tillbehör | Kopplingsaxel, 2 blandarelement (K3+K4), 2 extra kolborstar, plana skiftnycklar 19 och 22 mm, bruksanvisning |
| Huvudfunktioner | Blandning av flytande och pulverformiga byggmaterial (färger, murbruk, lim), progressiv hastighetsregulator, strömbrytare med säkerhet |
| Underhåll och rengöring | Rengör med mjuk borste eller fuktig trasa; använd inte rinnande vatten eller högtryckstvätt; byt ut slitna kolborstar |
| Säkerhet | Använd skyddsglasögon, hörselskydd, dammmask; skyddsklass II; dubbel isolering |
| Reservdelar | Kolborstar (5907803001), höger blandarstav (5907800702), vänster blandarstav (5907800701), blandarelement (3907801009), kopplingsaxel (3907801008) |
| Allmän information | Lagstadgad garanti; överensstämmer med EU-direktiv; rekommenderas för icke-kommersiell användning |
Vanliga frågor - PM1600 SCHEPPACH
Användarfrågor om PM1600 SCHEPPACH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Färgmixer i PDF-format gratis! Hitta din manual PM1600 - SCHEPPACH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PM1600 av märket SCHEPPACH.
BRUKSANVISNING PM1600 SCHEPPACH
Förklaring av symbolerna på apparaten
 | Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen! |
 | Använd skyddsglasögon. |
 | Använd ett hörselskydd. |
 | Bär en dammskyddsmask vid dammbildning. |
 | Skyddsklass II |
 | Produkten uppfyller kraven i gällande europeiska direktiv. |
 | Produkten uppfyller kraven i gällande serbiska direktiv. |
Innehållsförteckning:
Sida:
- Inledning 177
- Produktbeskrivning (bild 1).... 177
- Leveransomfång 177
- Avsedd användning 177
- Allmänna säkerhetsanvisningar 178
- Tekniska specifikationer 180
- Uppackning....180
- Hopsättning (bild 2 - 4) 181
- Idrifttagning....181
- Underhåll och skötsel 181
- Reparation och reservdelsbeställning.... 182
- Elektrisk anslutning.... 182
- Lagring.... 183
- Kassering och återvinning.... 183
- Möjliga störningar 184
- Försäkran om överensstämmelse 274

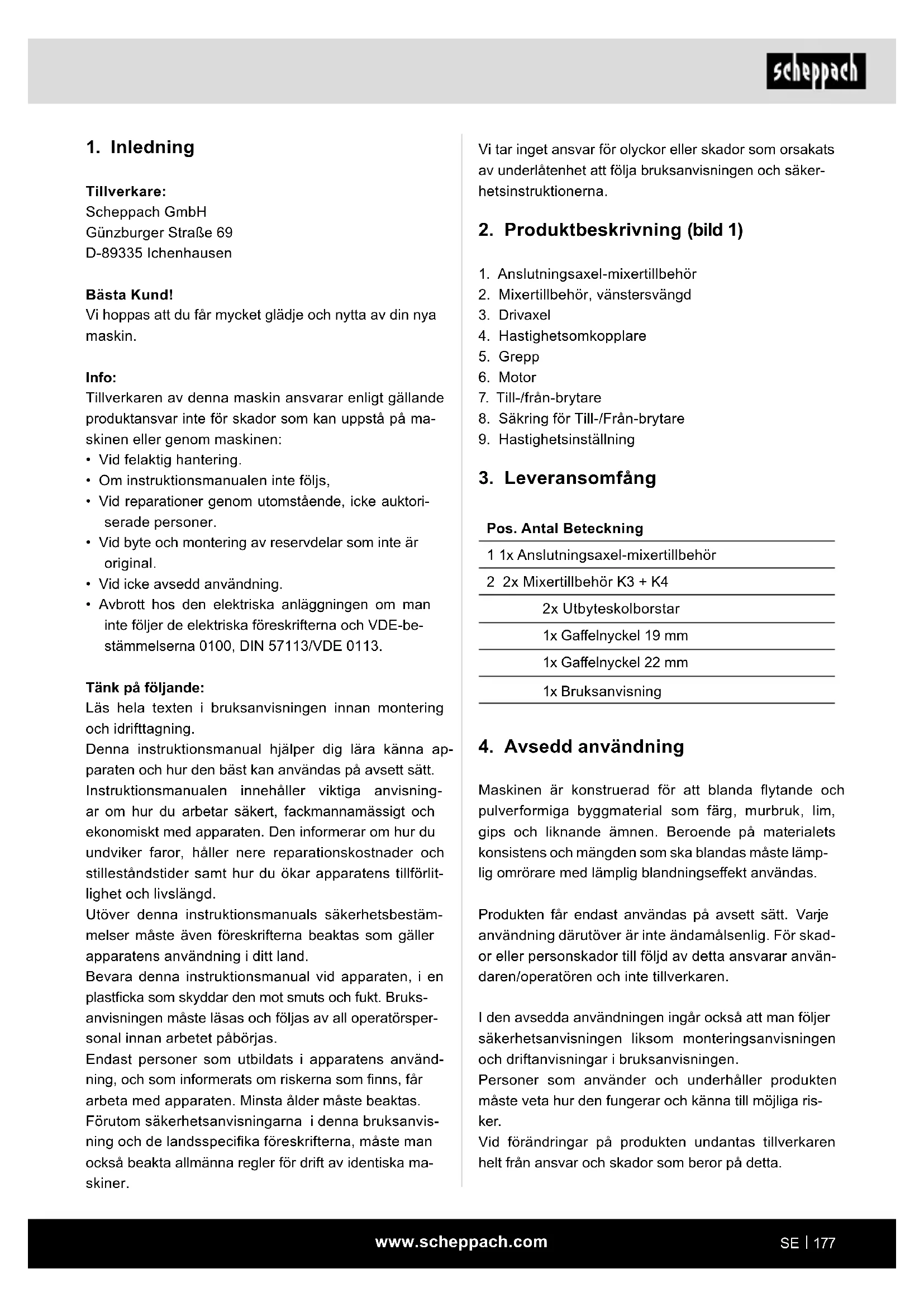

1. Inledning
Tillverkare:
Scheppach GmbH
Vi hoppas att du får mycket glädje och nytta av din nya maskin.
Info:
Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:
• Vid felaktig hantering.
- Om instruktionsmanualen inte följs,
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- Vid icke avsedd användning.
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113.
Tänk på följande:
Läs hela texten i bruksanvisningen innan montering och idrifttagning.
Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.
Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.
Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.
Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.
Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.
Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.
2. Produktbeskrivning (bild 1)
- Anslutningsaxel-mixertillbehör
- Mixertillbehör, vänstersvängd
- Drivaxel
- Hastighetsomkopplare
- Grepp
- Motor
- Till-/från-brytare
- Säkring för Till-/Från-brytare
- Hastighetsinställning
3. Leveransomfång
Pos. Antal Beteckning
| 1 1x Anslutningsaxel-mixertillbehör |
| 2 2x Mixertillbehör K3 + K4 |
| 2x Utbyteskolborstar |
| 1x Gaffelnyckel 19 mm |
| 1x Gaffelnyckel 22 mm |
| 1x Bruksanvisning |
4. Avsedd användning
Maskinen är konstruerad för att blanda flytande och pulverformiga byggmaterial som färg, murbruk, lim, gips och liknande ämnen. Beroende på materialets konsistens och mängden som ska blandas måste lämplig omrörare med lämplig blandningseffekt användas.
Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.
I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.
Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.
Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.
Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.
Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.
5. Allmänna säkerhetsanvisningar
Allmänna säkerhetsanvisningar för elverktyg
⚠ Varning!
Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg.
Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.
Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.
Begreppet "elverktyg" som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elkabel) som batteridrivna elverktyg (utan elkabel).
1. Arbetsplatssäkerhet
a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.
2. Elsäkerhet
a) Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elredskap. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte ditt elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.
3. Personsäkerhet
a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.
b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för person-skador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka person-skador.
e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.
f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll här och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och längt här kan fastna i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.
h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.
4. Använda och hantera elverktyget
a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare.
Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgärd förhindrar att du startar elverktyget oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.
e) Ta väl hand om elverktyg och tillbehör. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.
g) Använd elverktyget, tillbehören och insättningsverktyg enligt anvisningarna i denna anvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.
5. Service
a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.
⚠ WARNING!
Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.
Säkerhetsanvisningar för blandare
a) Håll elverktyget med båda händerna i de avsedda handtagen. Förlorad kontroll medför risk för personskada.
b) Undvik en farlig atmosfär genom att sörja för fullgod ventilation vid blandning av brännbara ämnen. Ångor som bildas kan andas in eller antändas från de gnistor som elverktyget orsakar.
c) Blanda inga livsmedel. Elverktyg och insättningsverktyg är inte konstruerade för bearbetning av livsmedel.
d) Håll avständ mellan nätanslutningskabel och arbetsområde. Nätkabeln kan fastna på blandarstaven.
e) Se till att omrörningsbehållaren står stadigt och säkert. En behållare som inte är korrekt säkrad kan oväntat komma i rörelse.
f) Se till att ingen vätska sprutar mot elverktygets hus. Vätska som tränger in i elverktyget kan förorsaka skada och ge en elektrisk stöt.
g) Följ anvisningarna och säkerhetsanvisningarna för materialet som ska blandas. Materialet som ska blandas kan vara hälsovådligt.
h) Om elverktyget faller ner i materialet som ska blandas, dra ut nätstickkontakten så fort som möjligt och låt kvalificerad fackpersonal kontrollera elverktyget. Om man för in handen i behållaren med elverktyg som fortfarande sitter eluttaget kan det orsaka en elektrisk stöt.
i) Greppa inte med händerna i omrörningsbehållaren under blandningsförloppet och för inte in andra föremål. Kontakt med blandarstängen kan leda till allvarliga personskador.
j) Manövrera elverktyget endast i omrörnings-
behållaren. Blandarstaven kan kastas runt på ett
okontrollerat sätt eller bockas
Restrisker
Även om du använder detta elverktyg på rätt sätt, finns det alltid kvarstående risker. Följande risker kan uppstå på grund av elverktygets konstruktion och formgivning:
- Lungskador, om lämplig andningsmask inte används.
- Hörselskador, om inte lämpligt hörselskydd används.
- Hälsoskador som uppstår genom hand-arm-vibrationer när apparaten används under en längre tid eller inte har skötts och underhållits på korrekt sätt.
6. Tekniska specifikationer
| Märkspänning | 230 V~, 50 Hz |
| Effektförbrukning | 1600 W |
| Tomgångsvarvtal | 0-580 min ^-1 / 0-780 min ^-1 |
| Omrörarfäste | M14 |
| Skyddsklass | II |
| Vikt | 5,2 kg |
Med förbehåll för tekniska ändringar!
Buller och vibration
Buller- och vibrationsvärdena fastställdes enligt EN 62841.
| Ljudtrycksnivå L_pA | 93,1 dB |
| Osäkerhet K_pA | 3 dB |
| Ljudeffektnivå L_WA | 101,1 dB |
| Osäkerhet K_WA | 3 dB |
Använd ett hörselskydd.
Buller kan orsaka hörselskador.
Totalvärden vibrationer (vektorsumma i tre riktningar) har fastställts i enlighet med EN 62841.
Vibrationsemissionsvärde ah = 2,9 m/s2
Osäkerhet K = 1,5 m/s2
Ytterligare information om elverktyg
Varning!
Det angivna vibrationsemissionsvärdet har uppmätts med en standardiserad testmetod och det kan ändras och i undantagsfall överstiga det angivna värdet beroende på det sätt på vilket elverktyget används.
Det angivna vibrationsemissionsvärdet kan användas för jämförelse med andra elverktyg.
Det angivna vibrationsemissionsvärdet kan också användas för en preliminär bedömning av maskinens negativa inverkan.
Begränsa buller och vibrationer till ett minimum!
- Använd enbart maskiner som inte är skadade.
- Underhåll och rengör maskinen regelbundet.
- Anpassa ditt sätt att arbeta till hur maskinen fung- erar.
- Överbelasta inte maskinen.
- Låt undersöka maskinen om så behövs.
- Stäng av maskinen när den inte används.
- Använd handskar.
7. Uppackning
- Öppna förpackningen och ta ut produkten försiktigt.
- Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
- Kontrollera att leveransomfånget är fullständigt.
- Kontrollera produkten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
- Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
- Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.
- Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
- Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.
⚠ SE UPP!
Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!
8. Hopsättning (bild 2 - 4)
⚠️ Se Upp!
Montera klart hela maskinen innan den tas i drift!
1) Vrid anslutningsaxel-mixertillbehör (1) medurs in i mixertillbehöret (2). (Bild 2)
2) Skruva sedan in den hopsatta blandningsstaven (1 + 2) i drivaxeln (3). (Bild 3).
FARA!
Använd endast en blandningsstav som är lämplig och utformad för materialet som ska blandas. En felaktig blandningsstav kan genom överbelastning skada apparaten och orsaka olyckor!
För att ta av blandningsstaven, vrid den moturs ut ur drivaxeln. Staven kan sitta väldigt hårt i detta fäste. I detta fall måste fästet säkras på plats med en nyckel. (Bild 4)
9. Idrifttagning
⚠️ Se Upp!
Montera klart hela maskinen innan idrifttagning!
Koppla till (bild 1)
Tryck in säkringen för Till-/Från-brytaren (8) och håll den intryckt. Nu går det att trycka in Till-/Från-brytaren (7) för att starta handomrörningsapparaten. När apparaten arbetar kan du släppa säkringen för Till-/Från-brytaren (8).
Stänga av (bild 1)
Släpp Till-/Från-brytaren (7). Säkringen för Till-/Från-brytaren (8) stängs automatiskt av samtidigt.
Hastighetsinställning (bild 1)
Med hastighetsinställningen (9) kan apparatens varvtal ställas in stegvis. Vilken typ av material som ska blandas avgör vilken hastighet som krävs. Respektive optimal hastighet lär du dig bäst genom praktisk erfarenhet.
2-växlad växellåda (bild 1)
Enheten är utrustad med en hastighetsomkopplare. Om växelväljaren inte går i ingrepp så vrid lite på rörstaven.
- För hastighetsändring vrider du brytaren (4) till 180°.
- Nivå: 0 min ^-1 till 580 min ^-1
- Nivå: 0 min ^-1 till 780 min ^-1
Använd endast omkopplaren när verktyget är avstängt.
Arbeta med färg- och murbruksröraren
- Vid omrörarbyte måste kontakten alltid vara urkopplad.
- Arbeta med reducerad hastighet vid påfyllning eller uthällning av material som ska blandas. Efter full nedsänkning ökar du hastigheten till den maximala, så att en tillräcklig motorkylning garanteras.
- För maskinen runt i blandningskärlet under blandningsprocessen. Fortsätt att blanda tills materialet är helt genomarbetat.
- Rengör omröraren efter slutförandet av blandningsarbetet.
Omrörningsverktygens användningsområde (bild 1)
- Det vänstersvängda omrörningsverktyget (2a) används för tunnflytande ämnen såsom: Färger av olika slag, lacker, lasyrer, klister, gjutmassor, bitumen, kemikalier, rostskydd, cementslam
- Det högersvängda omrörningsverktyget (2b) används för trögflytande ämnen såsom: Bindande och färdigblandat murbruk, gipslim, gips, cementputs, massagolv, betong, kakelfix, lim, spackelmassa, pasta, granulat
10. Underhåll och skötsel
Före alla underhålls- och rengöringsarbeten:
- Stäng av apparaten
• Vänta tills apparaten stannat
• Dra ut nätstickkontakten
Använd endast originaldelar. Andra delar kan orsaka oförutsebara sak- och personskador.
Ytterligare reparationsarbeten får endast utföras av tillverkaren eller kundtjänst.
Förvara apparaterna utom räckhåll för barn.
Observera följande för att bibehålla apparatens funktionsduglighet:
- Håll ventilationsöppningarna fria och rena
- Ta regelbundet bort damm och smuts med en trasa eller en mjuk borste
-
Rengör inte maskinen med rinnande vatten eller högtryckstvätt.
-
Använd inga lösningsmedel (bensin, alkohol osv) för att rengöra plastdelarna eftersom dessa kan skada plastdelarna.
• Rengör omröraren. - Omrörningsapparaten är utrustad med kolborstar. Vid slitage, låt kundtjänst byta kolborstarna.
För din egen säkerhet, kontrollera omröraren regelbundet avseende skador. Byt ut en skadad omrörare direkt.
Kontrollera omröraraxeln regelbundet. En omrörningsapparat med en defekt omröraraxel får inte längre användas. Låt kundtjänst reparera apparaten.
11. Reparation och reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick.
Förvara delar med risk för skador utom räckhåll för andra människor och barn.
Observera: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.
Kontakta kundtjänst eller en auktoriserad fackman. Detsamma gäller tillbehör.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.
11.1 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter anges:
- Modellbeteckning
- Artikelnummer
- Uppgifter på typskylten
Reservdelar/tillbehör Artikelnr:
Kolborstar 5907803001
Blandningsstav, högersvängd 5907800702
Blandningsstav, vänstersvängd 5907800701
Mixertillbehör 3907801009
Anslutningsaxel-mixertillbehör 3907801008
11.2 Serviceinformation
Tänk på att följande delar hos den här produkten utsätts för ett bruksmässigt eller naturligt slitage samt att följande delar behövs som förbrukningsmaterial.
Slitdelar*: Mixertillbehör, Blandningsstav, Kolborstar * Ingår inte obligatoriskt i leveransomfånget!
Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.
Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.
- Produkten uppfyller kraven i EN 61000-3-11 och omfattas av specialvillkor för anslutningen. Det betyder att man inte får använda vilka anslutningsställen som halst.
- Produkten kan vid olämpliga nätförhållanden leda till övergående spänningsvariationer.
- Produkten är enbart avsedd att användas på anslutningspunkter som a) inte överskrider den maximalt tillåtna nätimpedansen "Z"(Zmax. = 0,25 Ω) ska inte överskridas, eller b) har en konstant strömbelastningsförmåga på minst 100 A för varje fas.
- Ni måste som användare se till att en av de beskrivna kraven a) eller b) uppfylls för anslutningsstället. Ni bör kontakta energileverantören
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta isolationsskador.
Orsaker till detta kan vara:
- tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
- Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
- Snittställen genom att anslutningsledningen körts över.
- Isolationsskador genom ryck ur vägguttaget.
- Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F.
Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.
Anslutningstyp X
Om nätanslutningskabeln till den här apparaten skadas måste den bytas ut mot en särskild anslutningssladd som finns hos tillverkaren eller dennes kundservice.
Växelströmsmotor
- Nätspänningen måste vara 220–240 V\~.
- Förlängningsledningar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter.
Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.
Uppge följande information om du har frågor:
- Motorns strömtyp
- Märkskyltens uppgifter
13. Lagring
- Hela maskinen och tillbehöret måste rengöras noggrant.
- Förvara alltid maskinen utom räckhåll för barn. Ställ i stabilt läge på en torr och säker plats där extremt höga eller extremt låga temperaturer inte kan inträffa.
- Skydda den förvarade maskinen mot solsken och ställ den om möjligt i mörka områden.
- Slå inte in maskinen i säckar eller nylonpresenningar eftersom fukt då kan bildas.
14. Kassering och återvinning
Anvisningar beträffande förpackningen
Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.
Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)
Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
- Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
- Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.
- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.
15. Möjliga störningar
| Problem Möjliga orsaker Avhjälpning | ||
| Motor startar inte. | Nätspänning saknas (strömavbrott). | Kontrollera säkringen. |
| Anslutningskabel defekt. | Byt ut kablar eller låt kontrollera kablar (behörig elektriker).Defekta kablar ska inte längre användas. | |
| Motor eller brytare defekt. | för att lösa problemet, kontakta tillverka-ren eller ett företag som denne rekom-menderar. | |
| Ovanliga vibrationer. | Omrörare defekt. Byt ut omröraren. | |
| Omröraraxel defekt. | för att lösa problemet, kontakta tillverka-ren eller ett företag som denne rekom-menderar. | |
| Fel massor. | Felaktig bearbetning. Observera tillverka-rens bearbetningsanvisningar. | |
| Apparaten startar men blockeras när belastningen är låg och kan stängas av automatiskt. | Förlängningskabel för lång eller för litet tvärsnitt. | Förlängningskabel minst 1,5 mm ^2 vid maximal längd på 25 m. |
| Eluttag för långt från huvudanslutningen och för litet tvärsnitt på anslutningssladden. | Vid längre kabeltvärsnitt minst 2,5 mm ^2 . | |
- brug i strid med formålet
Betjen kun kontakten, när maskinen står stille.
Defekt elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.
Forklaring av symbolene på apparatet
Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
