PM1600 - Maalin sekoitin SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Maalisekoittaja
Merkki	Scheppach
Malli	PM1600
Virtalähde	230 V~, 50 Hz
Tehonotto	1600 W
Nopeuksien lukumäärä	2 (0-580 min⁻¹ / 0-780 min⁻¹)
Sekoittimen kierre	M14
Suojausluokka	II
Paino	5,2 kg
Äänenpainetaso	93,1 dB (epävarmuus 3 dB)
Äänentehotaso	101,1 dB (epävarmuus 3 dB)
Tärinät (päästöarvo)	2,9 m/s² (epävarmuus 1,5 m/s²)
Mukana toimitetut tarvikkeet	Liitosakseli, 2 sekoitinkärkeä (K3+K4), 2 vara-hiiliharjaa, lattahaarukat 19 ja 22 mm, ohje
Päätoiminnot	Nestemäisten ja jauhemaisten rakennusmateriaalien sekoitus (maalit, laastit, liimat), portaaton nopeudensäädin, turvakytkin
Huolto ja puhdistus	Puhdista pehmeällä harjalla tai kostealla liinalla; älä käytä juoksevaa vettä tai korkeapainepesuria; vaihda kuluneet hiiliharjat
Turvallisuus	Käytä suojalaseja, kuulosuojaimia, pölynaamaria; suojausluokka II; kaksoiseristys
Varaosat	Hiiliharjat (5907803001), oikea sekoitustanko (5907800702), vasen sekoitustanko (5907800701), kärki (3907801009), liitosakseli (3907801008)
Yleistä tietoa	Lakisääteinen takuu; EU-direktiivien mukainen; suositellaan ei-kaupalliseen käyttöön

Usein kysytyt kysymykset - PM1600 SCHEPPACH

Kuinka Scheppach PM1600 -sekoitin kytketään päälle ja pois?

Kytkeäksesi päälle, paina käynnistys/pysäytys -kytkimen sulaketta (8) ja pidä sitä painettuna, paina sitten käynnistys/pysäytyskytkintä (7) käynnistääksesi. Vapauta sitten sulake. Kytkeäksesi pois, vapauta vain kytkin (7); sulake poistuu automaattisesti käytöstä.

Kuinka nopeutta vaihdetaan PM1600:ssa?

Nopeuden valitsin (4) sijaitsee moottorissa. Käytä sitä vain pysäytettynä. Kierrä sitä 180° vaihtaaksesi nopeudelta 1 (0-580 min⁻¹) nopeudelle 2 (0-780 min⁻¹). Jos valitsin ei napsahda paikalleen, käännä sekoitinta kevyesti käsin.

Mitä sekoitinta käytetään mihinkin materiaaliin?

Käytä vasemmalle pyörivää kärkeä (2a) juokseville aineille (maalit, lakat, liimat). Käytä oikealle pyörivää kärkeä (2b) viskooseille aineille (laasti, kipsi, laattaliima). Valitse materiaalille sopiva kärki ylikuormituksen välttämiseksi.

Kuinka sekoitin puhdistetaan käytön jälkeen?

Irrota laite verkkovirrasta. Puhdista se pehmeällä harjalla tai kosteahkolla liinalla. Älä koskaan käytä juoksevaa vettä, korkeapainepesuria, voimakkaita pesuaineita tai liuottimia (bensiini, alkoholi). Puhdista myös sekoittimet erikseen.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista ensin verkkojännite ja sulake. Jos virtajohto on vaurioitunut, vaihdata se sähköasentajalla. Jos ongelma jatkuu, moottori tai kytkin saattaa olla viallinen; ota yhteyttä huoltopalveluun.

Kuinka hiiliharjat vaihdetaan?

Hiiliharjat ovat kulutusosia. Kun ne ovat kuluneet, vaihdata ne huoltopalvelun tai pätevän asiantuntijan toimesta. Käytä vain alkuperäisiä vara-hiiliharjoja (viite 5907803001).

Mitä suojavarusteita käytön aikana on käytettävä?

Käytä aina suojalaseja, kuulosuojaimia ja pölynaamaria. Käytä myös suojakäsineitä ja sopivia, ei-avara vaatteita. Pidä hiukset ja korut kaukana liikkuvista osista.

Voiko PM1600:lla sekoittaa elintarvikkeita?

Ei, asianmukainen käyttö rajoittuu rakennusmateriaaleihin (maalit, laastit, liimat jne.). Älä koskaan sekoita elintarvikkeita, sillä laite ei ole tarkoitettu siihen ja se aiheuttaa terveysriskin.

Kuinka sekoitinvarsi kootaan oikein?

Kierrä liitosakseli (1) sekoitinkärkeen (2) myötäpäivään (kuva 2). Kierrä sitten kokoonpano (1+2) käyttöakseliin (3) (kuva 3). Purkaaksesi, kierrä vastapäivään tarvittaessa lukitaksesi jakoavaimella.

Mistä varaosat ja tarvikkeet löytyvät?

Varaosat (hiiliharjat, sekoitustangot, kärjet, liitosakseli) ovat saatavissa Scheppachin huoltokeskuksesta. Skannaa QR-koodi etusivulta tai ota yhteyttä jälleenmyyjään. Ilmoita malli (PM1600) ja osan viite.

KÄYTTÖOHJE PM1600 SCHEPPACH

11. Remont ja varuosade tellimine

Laitteessa olevien symbolien selitys

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Käytä suojalaseja.
	Käytä kuulosuojaimia.
	Käytä pölysuojanaamaria, jos muodostuu pölyä.
	Suojausluokka II
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo:

Sivu:

1. Johdanto 187
2. Tuotteen kuvaus (kuva 1)....187
3. Toimituksen sisältö 187
4. Määräystenmukainen käyttö 187
5. Yleiset turvallisuusohjeet.... 188
6. Tekniset tiedot....190
7. Purkaminen pakkauksesta 191
8. Kokoonpano (kuva 2–4)....191
9. Käyttöönotto 191
10. Huolto ja hoito 192
11. Korjaaminen ja varaosien tilaus 192
12. Sähköliitäntä 192
13. Varastointi 193
14. Hävittäminen ja kierrätys.... 193
15. Mahdolliset häiriöt.... 194
16. Vaatimustenmukaisuusvakuutus 274

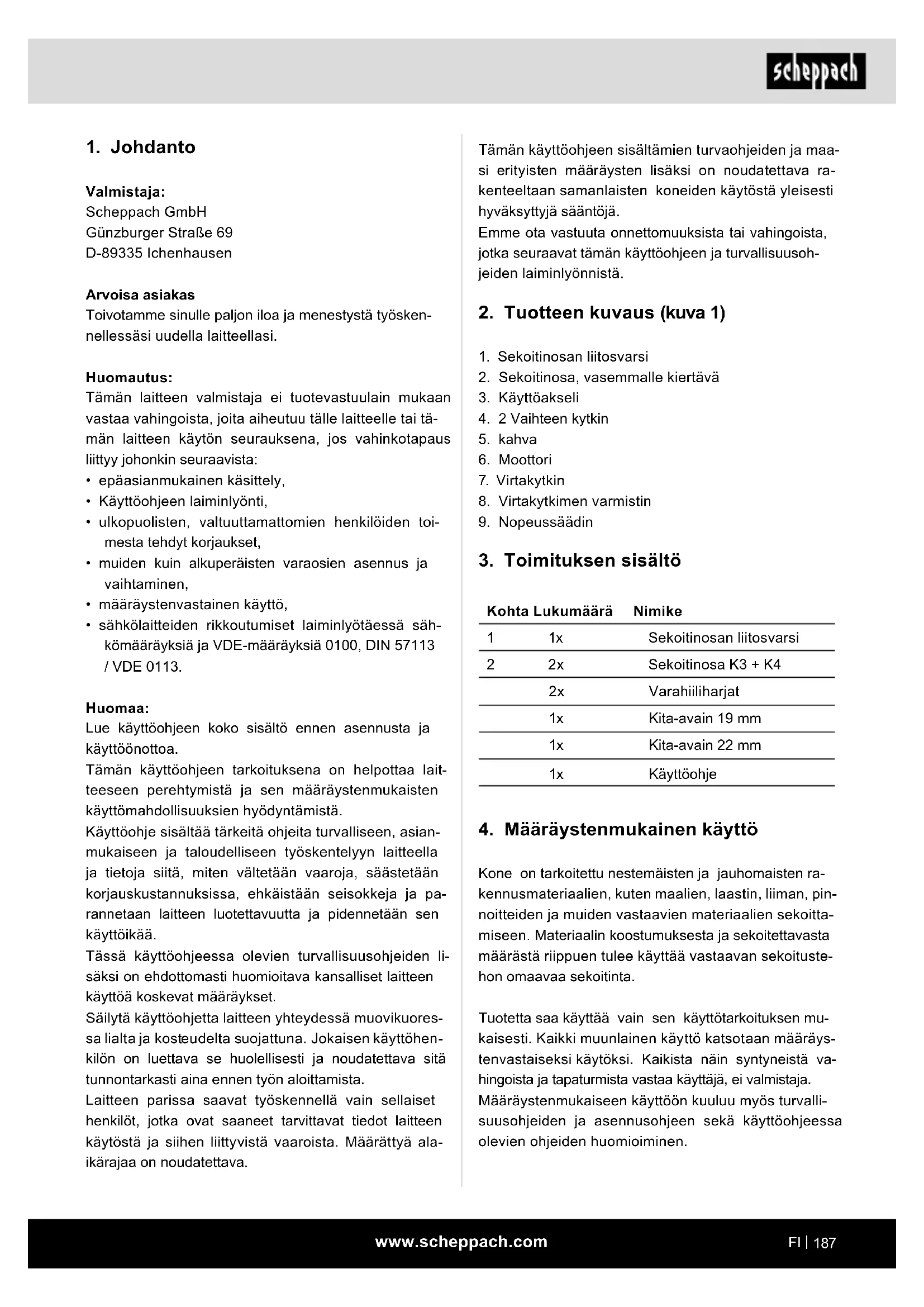

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• Käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus javaihtaminen,
• määräystenvastainen käyttö,
• sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Tuotteen kuvaus (kuva 1)

1. Sekoitinosan liitosvarsi
2. Sekoitinosa, vasemmalle kiertävä
3. Käyttöakseli
4. 2 Vaihteen kytkin
5. kahva
6. Moottori
7. Virtakytkin
8. Virtakytkimen varmistin
9. Nopeussäädin

3. Toimituksen sisältö

Kohta Lukumäärä Nimike

1	1x	Sekoitinosan liitosvarsi
2	2x	Sekoitinosa K3 + K4
	2x	Varahiiliharjat
	1x	Kita-avain 19 mm
	1x	Kita-avain 22 mm
	1x	Käyttöohje

4. Määräystenmukainen käyttö

Kone on tarkoitettu nestemäisten ja jauhomaisten rakennusmateriaalien, kuten maalien, laastin, liiman, pinnoitteiden ja muiden vastaavien materiaalien sekoittamiseen. Materiaalin koostumuksesta ja sekoitettavasta määrästä riippuen tulee käyttää vastaavan sekoitustehon omaavaa sekoitinta.

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

⚠ Varoitus!

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.

b) Älä työskentele sähkötyökalulla räjähdys-vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyöka-lujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.

b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.

c) Pidä sähkötyökalusi loitolla sateesta tai kosteudesta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.

d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.

e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä.

Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujenturvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä asianmu- kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista ir-rotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.
g) Käytä sähkötyökalua, lisävarusteita ja käytet- tävää työkalua jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

⚠️ VAROITUS!

Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää konetta.

Sekoittimen turvallisuusohjeet

a) Pitele sähkötyökalua molemmin käsin tätä varten olevista kahvoista. Hallinnan menettäminen voi johtaa loukkaantumisiin.
b) Palavia aineita sekoitettaessa on huolehdittava riittävästä tuuletuksesta, jotta vältetään vaarallisten kaasuseosten muodostuminen. Muodostuvat höyryt voivat hengitettäessä päästä keuhkoihin tai sähkötyökalun synnyttämät kipinät voivat sytyttää ne palamaan.

c) Älä sekoita elintarvikkeita. Sähkötyökaluja ja niissä käytettäviä työkaluja ei ole tarkoitettu elintarvikkeiden käsittelemiseen.
d) Pidä verkkoliitäntäjohto loitolla työalueelta. Virtajohto voi takertua sekoitustankoon.
e) Varmista, että sekoitussäiliö on turvallisesti ja tukevasti paikoillaan. Epäasianmukaisesti kiinnitetty säiliö voi liikahtaa tahattomasti.
f) Pidä huoli siitä, ettei sähkötyökalun koteloon roisku vettä. Sähkötyökalun sisälle tunkeutunut neste voi aiheuttaa vaurioita ja sähköiskun.
g) Noudata sekoitettavaa materiaalia koskevia ohjeita ja turvallisuusohjeita. Sekoitettava materiaali voi olla terveydelle haitallista.
h) Jos sähkötyökalu putoaa sekoitettavaan materiaaliin, vedä virtapistoke heti irti pistorasiasta ja anna sähkötyökalu pätevän ammattihenkilön tarkastettavaksi. Jos säiliön sisäpuolta käsitellään sähkötyökalun ollessa edelleen liitettynä pistorasiaan, seurauksena voi olla sähköisku.
i) Älä laita käsiäsi sekoitussäiliöön sekoitusprosessin aikana äläkä laita sinne mitään esineitä. Kosketus sekoitustankoon voi johtaa erittäin vakaviin loukkaantumisiin.
j) Käynnistä ja sammuta sähkötyökalu vain sekoitussäiliössä. Sekoitustanko voi sinkoutua hal-litsemattomasti tai se voi vääntyä

Jäännösriskit

Vaikka tätä sähkötyökalua käytetään määräystenmukaisesti, jäljelle jää aina jäännösriskejä. Seuraavia vaaroja voi esiintyä tämän sähkötyökalun mallin ja version yhteydessä:

• Keuhkovammat, jos ei käytetä sopivaa pölysuojanaamaria.
• Kuulovammat, jos ei käytetä sopivaa kuulosuojainta.
• Käsiin ja käsivarsiin kohdistuvasta tärinästä aiheutuvat terveyshaitat, jos laitetta käytetään pitkään tai jos sitä ohjataan ja huolletaan epääasianmukaisella tavalla.

6. Tekniset tiedot

Nimellisjännite 230 V\~, 50 Hz

Tehontarve 1600 W

Joutokäynnin kierrosluku 0-580 min ^-1 / 0-780 min ^-1

Sekoittimen kiinnitys M14

Suojausluokka II

Paino 5,2 kg

Oikeus teknisiin muutoksiin pidätetään!

Melu ja tärinä

Melu- ja tärinäarvot on määritetty standardin EN 62841 mukaisesti.

Äänen painetaso L_pA	93,1 dB
Epävarmuus K_pA	3 dB
Äänen tehotaso L_WA	101,1 dB
Epävarmuus K_WA	3 dB

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) on määritetty EN 62841 mukaisesti.

Tärinäpäästöarvo ah = 2,9 m/s2

Mittauksen epävarmuus K = 1,5 m/s2

Lisätietoja sähkötyökaluista Varoitus!

Ilmoitettu tärinäpäästöarvo on mitattu standardoidulla testausmenettelyllä, ja se voi sähkötyökalun tyypistä ja käyttötavasta riippuen vaihdella ja poikkeustapauksissa ylittää ilmoitetun arvon.

Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös vertailtaessa sähkötyökalua toiseen.

Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös alustavaan arviointiin.

Rajoita melun ja tärinän muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.

7. Purkaminen pakkauksesta

• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistusvuosi.

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kal-vojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

8. Kokoonpano (kuva 2–4)

△ Huomio!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

1) Kierrä sekoitinosan liitosvarsi (1) myötäpäivään kiinni sekoitinosaan (2). (Kuva 2)
2) Ruuvaa sitten koottu sekoitussauva (1 + 2) kiinni käyttöakseliin (3). (Kuva 3).

VAARA!

Käytä vain yhtä sekoitustankoa, joka on sekoi- tettavalle materiaalille sopiva ja sille tarkoitettu. Väärän sekoitustangon käyttäminen voi aiheuttaa laitteen vahingoittumisen ylikuormituksen seu- rauksena, mistä puolestaan voi aiheutua onnetto- muuksia!

Kun otat sekoitustangon pois, kierrä se vastapäivään irti käyttöakselista. Tanko voi olla erittäin lujasti kiinni tässä kiinnittimessä. Tässä tapauksessa kiinnitintä on pidettävä avaimella, ettei se pyöri mukana. (kuva 4)

9. Käyttöönotto

△ Huomio!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

Päälle kytkeminen (kuva 1)

Paina virtakytkimen varmistin (8) sisään ja pidä sitä painettuna; nyt virtakytkin (7) voidaan painaa sisään käsisekoittimen käynnistämiseksi. Kun laite on käynnissä, virtakytkimen varmistin (8) voidaan vapauttaa.

Kytkeminen pois päältä (kuva 1)

Vapauta virtakytkin (7). Virtakytkimen varmistin (8) kyt-keytyy samalla automaattisesti pois.

Nopeussäädin (kuva 1)

Laitteen kierroslukua voidaan säätää portaattomasti nopeussäätimellä (9). Sekoitettavan materiaalin tyyppi ratkaisee, mikä nopeus tarvitaan. Kyseinen optimaalinen nopeus selviää parhaiten kokeilemalla.

2-Vaihteinen vaihteisto (kuva 1)

Laitteessa on 2-vaihteinen vaihteisto. Jos vaihteenvalintakytkin ei lukitu, kierrä sekoitinta jonkin verran.

- Kun valitse vaihteen, kierrä kytkintä (4) 180°.

1. Vaihde: 0 min-1 - 580 min-1
2. Vaihde: 0 min-1 - 780 min-1

Käytä kytkintä vain pysäytettynä.

Työskentely maali- ja laastisekoittimella

• Sekoitinta vaihdettaessa on virtapistoke irrotettava.

• Kun upotat sekoittimen sekoitettavaan aineeseen tai nostat sieltä pois, työskentele vähennetyllä käyntinopeudella. Kun sekoitin on upotettu täydellisesti aineeseen, lisää käyntinopeutta aina maksimiin asti. Tällä varmistetaan moottorin riittävä jäähdytys.

• Ohjaa konetta sekoituksen aikana sekoitusastiassa. Sekoita niin kauan, kunnes sekoitettava aine on kä-sitelty täydellisesti läpeensä.

• Puhdista sekoitin sekoitustöiden päätyttyä.

Sekoitustyökalujen käyttöalue (kuva 1)

• Vasemmalle kiertävää sekoitustyökalua (2a) käytetään ohuisiin nesteisiin, kuten: Erityyppiset maalit, lakat, kuultomaalit, liisterit, täyteaineet, bitumit, kemikaalit, lyijymönjä, sementtiliete
• Oikealle kiertävää sekoitustyökalua (2b) käytetään sitkaisiin aineisiin, kuten: Liima- ja valmislaasti, liimat, kipsi, kalkki, sementtilaasti, päällyste, betoni, laattaliima, silote, tahnat, granulaatit.

10. Huolto ja hoito

Aina ennen huolto- ja puhdistustöitä:

• Laitteen kytkeminen pois päältä
• Odota, että laite on pysähtynyt
• Irrota virtapistoke

Käytä vain alkuperäisiä osia. Muut osat voivat aiheuttaa odottamattomia vaurioita ja vammoja.

Sen ylittäviä korjaustöitä saa antaa vain valmistajan tai asiakaspalvelun tehtäväksi.

Säilytä laitetta lasten ulottumattomissa.

Huomioi seuraavat seikat laitteen pitämiseksi toimintakunnossa:

• Pidä tuuletusraot vapaina ja puhtaina
• Poista pöly ja lika rievuilla tai pehmeällä harjalla
• Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
• Älä käytä muoviosiin liuottimia (bensiini, alkoholi jne.), koska ne voivat vahingoittaa muoviosia.
• Puhdista sekoitusvispilä.
• Sekoituslaite on varustettu hiiliharjoilla. Jos hiiliharjat ovat kuluneet, anna asiakaspalvelun vaihtaa ne.

Tarkasta sekoitusvispilä säännöllisesti vaurioiden varalta oman turvallisuutesi varmistamiseksi. Vaihda vahingoittunut sekoitusvispilä välittömästi.

Tarkasta sekoitusakseli säännöllisesti. Jos sekoitus- laitteen sekoitusakseli on vioittunut, laitetta ei saa enää käyttää. Korjauta laite asiakaspalvelussa.

11. Korjaaminen ja varaosien tilaus

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

Huomio: Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammattilaisella. Sama koskee myös lisävarusteita.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

11.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Mallinimike
• Tuotenumero
• Tyyppikilven tiedot

Varaosat / lisätarvikkeet Tuotenumero:

Hiiliharjat 5907803001

Sekoitussauva, oikealle kiertävä 5907800702

Sekoitussauva, vasemmalle kiertävä 5907800701

Sekoitinosa 3907801009

Sekoitinosan liitosvarsi 3907801008

11.2 Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Sekoitinosa, Sekoitussauva, Hiiliharjat * eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

12. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

• Tuote täyttää standardin EN 61000-3-11 vaatimukset ja sitä koskevat erikoisliitäntäehdot. Tämä tarkoittaa, että käyttö vapaasti valittavissa liitäntäpaikoissa ei ole sallittua.
• Tuote voi epäsuotuisissa verkkovirtaolosuhteissa johtaa väliaikaisiin jännitteen heilahteluihin.
• Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäpaikoissa, joissa a) suurinta sallittua verkkoimpedanssia "Z" (Zmax. = 0,25 Ω) ei saa ylittyä, tai b) joissa verkon jatkuva virtakuormitettavuus on vähintään 100 A vaihetta kohden.
• Sinun on käyttäjänä, tarvittaessa sähkölaitokselta kysymällä, varmistettava, että liitäntäpaikka, josta aiot käyttää tuotetta, täyttää toisen näistä kahdesta mainitusta vaatimuksesta a) tai b).

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita

Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Kytkentätyyppi X

Jos tämän laitteen verkkoliitäntäjohto on vioittunut, se on vaihdettava erityiseen liitäntäjohtoon, joka on saatavana valmistajalta tai sen asiakaspalvelusta.

Vaihtovirtamoottori

- Verkkojännitteen on oltava 220 - 240 V\~.

- Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot

13. Varastointi

• Koko kone ja lisätarvikkeet on puhdistettava perusteellisesti.
• Varastoi konetta aina lasten ulottumattomissa. Ase-ta se vakaaseen, kuivaan ja turvalliseen paikkaan, jossa ei voi esiintyä äärimmäisen korkeita tai alhai-sia lämpötiloja.
• Suojaa varastoitava kone auringonvalolta ja sijoita se pimennettyyn paikkaan, jos se on mahdollista.
• Älä laita konetta säkkiin tai nailon-/muovipressun alle, koska sinne voi muodostua kosteutta.

14. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.

- Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.

- Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

- Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

• Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

15. Mahdolliset häiriöt

Ongelma Mahdolliset syyt Korjauskeino
Moottori ei käynnisty.	Verkkojännite puuttuu (sähkökat-kos).	Tarkasta sulake.
	Liitäntäjohto viallinen.	Vaihda johto tai tarkastuta se (valtuutetulla sähköasentajalla).Älä jatka viallisen johdon käyttämistä.
	Moottori tai kytkin viallinen.	Ongelman korjaamiseksi on otettava yhteyttä valmistajaan tai sen nimeämään yritykseen.
Epätavalliset tärinät.	Sekoitusvispilä viallinen.	Vaihda sekoitusvispilä.
	Sekoitusakseli viallinen.	Ongelman korjaamiseksi on otettava yhteyttä valmistajaan tai sen nimeämään yritykseen.
	Vääränlainen sekoitettava mate-riaali.	Vääränlainen työstö. Huomioi valmistajan antamat käsittelyohjeet.
Laite käynnistyy juuttuneena ja käy alhaisella kuormituksella ja kytkeytyy automaattisesti pois päältä.	Jatkojohto on liian pitkä tai sen poikkileikkaus on liian pieni.	Jatkojohdon poikkileikkauksen on oltava vähintään 1,5 mm2, kun sen pituus on enintään 25 m.
	Pistorasia on liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus on liian pieni.	Jos käytetään pitempää johtoa, sen poikkileikkauksen on oltava vähintään 2,5 mm2.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
