| Vrsta izdelka | Mešalnik barv |
| Znamka | Scheppach |
| Model | PM1600 |
| Električno napajanje | 230 V~, 50 Hz |
| Absorbirana moč | 1600 W |
| Število hitrosti | 2 (0-580 min⁻¹ / 0-780 min⁻¹) |
| Navoj mešalnika | M14 |
| Razred zaščite | II |
| Teža | 5,2 kg |
| Raven zvočnega tlaka | 93,1 dB (negotovost 3 dB) |
| Raven zvočne moči | 101,1 dB (negotovost 3 dB) |
| Vibracije (vrednost emisije) | 2,9 m/s² (negotovost 1,5 m/s²) |
| Vključena oprema | Povezovalna gred, 2 mešalna nastavka (K3+K4), 2 rezervna ogljikova ščetka, ploska ključa 19 in 22 mm, navodila |
| Glavne funkcije | Mešanje tekočih in praškastih gradbenih materialov (barve, malte, lepila), postopni regulator hitrosti, stikalo z varnostjo |
| Vzdrževanje in čiščenje | Čistite z mehko krtačo ali vlažno krpo; ne uporabljajte tekoče vode ali visokotlačnega čistilnika; zamenjajte obrabljene ogljikove ščetke |
| Varnost | Nosite zaščitna očala, zaščito za sluh, protiprašno masko; razred zaščite II; dvojna izolacija |
| Nadomestni deli | Ogljikove ščetke (5907803001), desna mešalna palica (5907800702), leva mešalna palica (5907800701), nastavek (3907801009), povezovalna gred (3907801008) |
| Splošne informacije | Zakonska garancija; skladno z direktivami EU; priporočena nekomercialna uporaba |
Pogosto zastavljena vprašanja - PM1600 SCHEPPACH
Vprašanja uporabnikov o PM1600 SCHEPPACH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Mešalnik barve v formatu PDF brezplačno! Poiščite svoja navodila PM1600 - SCHEPPACH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. PM1600 znamke SCHEPPACH.
NAVODILA ZA UPORABO PM1600 SCHEPPACH
2. Električna sigurnost
a) Utikač električnog alata mora odgovarati utičnici. Utikač nije dopušteno ni na koji način izmijeniti. Ne rabite adapterske utikače zajedno s uzemljenim električnim alatima. Originalni utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
 | Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte! |
 | Nosite zaščitna očala. |
 | Nosite zaščito za sluh. |
 | Če se med delom praši, nosite masko za zaščito pred prahom. |
 | Razred zaščite II |
 | Izdelek ustreza veljavnim evropskim direktivam. |
 | Izdelek ustreza veljavnim srbskimi direktivam. |
Kazalo:
Stran:
- Uvod.... 137
- Opis izdelka (sl. 1).... 137
- Obseg dostave.... 137
- Namenska uporaba 137
- Splošni varnostni napotki 138
- Tehnični podatki....140
- Razpakiranje....140
- Sestava (sl. 2–4)....141
- Zagon....141
- Vzdrževanje in nega 141
- Popravilo in naročanje nadomestnih delov 142
- Električni priključek.... 142
- Skladiščenje.... 143
- Odlaganje med odpadke in reciklaža 143
- Morebitne motnje.... 144
- Izjava o skladnosti 273

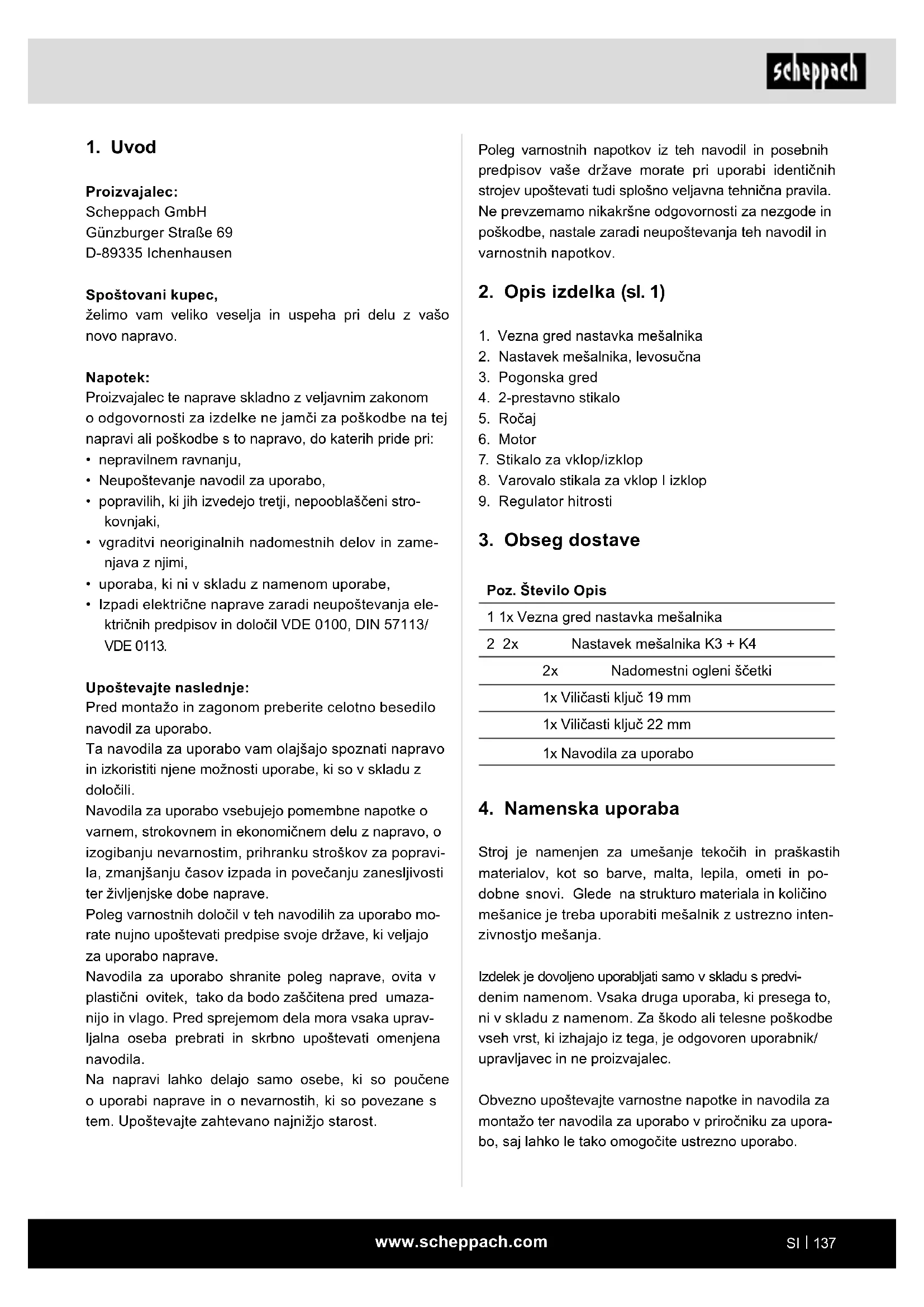

1. Uvod
Proizvajalec:
Scheppach GmbH
Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:
- nepravilnem ravnanju,
- Neupoštevanje navodil za uporabo,
- popravilih, ki jih izvedejo tretji, nepooblaščeni strokovnjaki,
- vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
- uporaba, ki ni v skladu z namenom uporabe,
- Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113.
Upoštevajte naslednje:
Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.
Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.
Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.
Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.
Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila.
Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano najnižjo starost.
Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.
2. Opis izdelka (sl. 1)
- Vezna gred nastavka mešalnika
- Nastavek mešalnika, levosučna
- Pogonska gred
- 2-prestavno stikalo
- Ročaj
- Motor
- Stikalo za vklop/izklop
- Varovalo stikala za vklop I izklop
- Regulator hitrosti
3. Obseg dostave
Poz. Število Opis
| 1 1x Vezna gred nastavka mešalnika | |
| 2 2x | Nastavek mešalnika K3 + K4 |
| 2x Nadomestni ogleni ščetki | |
| 1x Viličasti ključ 19 mm | |
| 1x Viličasti ključ 22 mm | |
| 1x Navodila za uporabo | |
4. Namenska uporaba
Stroj je namenjen za umešanje tekočih in praškastih materialov, kot so barve, malta, lepila, ometi in podobne snovi. Glede na strukturo materiala in količino mešanice je treba uporabiti mešalnik z ustrezno intenzivnostjo mešanja.
Izdelek je dovoljeno uporabljati samo v skladu s predvi- denim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec.
Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.
Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.
Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.
Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.
Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.
Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.
5. Splošni varnostni napotki
Splošni varnostni napotki za električna orodja
⚠️ Opozorilo!
Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električne-mu orodju.
Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.
Hranite vse varnostne napotke in navodila za pri- hodnjo rabo.
V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).
a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.
2. Električna varnost
a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električna orodja zaščitite pred dežjem ali vla- go. Vdor vode v električno napravo poveča tvega- nje električnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.
3. Varnost oseb
a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.
c) Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili.
Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.
d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.
e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.
f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba odsesavanja prahu lahko zmanjša nevarnosti, ki nastanejo zaradi prahu.
h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde priveđe do hudih poškodb.
- Uporaba in ravnanje z električnim orodjem
a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.
b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Izvlecite vtič iz vtičnice in/ali odstranite sne-mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.
d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pus-tite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e) Električna orodja in pribor negujte s skrbnostjo. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.
f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.
g) Električno orodje, pribor, vstavitveno orodje itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.
h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.
5. Servis
a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje-no, da električno orodje ostane varno.
⚠ OPOZORILO!
To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Osebam z medicinskimi vsadki zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb priporočamo, da se pred uporabo stroja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.
Varnostni napotki za mešalnike
a) Električno orodje držite z obema rokama na predvidenih ročajih. Če izgubite nadzor, se lahko poškodujete.
b) Pri mešanju gorljivih snovi poskrbite za zadostno prezračevanje, da ne more nastati nevarno ozračje. Hlape, ki nastajajo, lahko vdihnete ali pa jih vžgejo iskre, ki jih ustvarja električno orodje.
c) Ne mešajte živil. Električna orodja in pripadajoča vstavitvena orodja niso primerna za obdelavo živil.
d) Omrežni priključni vod se ne sme nahajati v delovnem območju. Električni kabel se lahko zaplete v mešalno palico.
e) Pazite, da posoda, v kateri mešate, stoji trdno in stabilno. Neustrezno fiksirana posoda se lahko nepričakovano premakne.
f) Pazite, da tekočina ne brizga na ohišje električnega orodja. Tekočina, ki vdre v električno orodje, lahko povzroči poškodbe in električni udar.
g) Sledite navodilom in varnostnim napotkom za material, ki ga mešate. Material, ki ga mešate, je lahko zdravju škodljiv.
h) Če električno orodje pade v material, ki ga mešate, takoj odklopite omrežni vtič in električno orodje predajte v pregled usposobljenim strokovnjakom. Poseganje v posodo, v kateri je električno orodje, ki je še priključeno v vtičnico, lahko privede do električnega udara.
i) Med mešanjem ne segajte z rokami v posodo, v kateri mešate, in vanjo ne vstavljajte nobenih predmetov. Če se dotaknete mešalne palice, se lahko resno poškodujete.
j) Električno orodje naj se zažene in zaustavi samo v posodi, v kateri mešate. Mešalno palico lahko nenadzorovano zanaša naokoli ali pa se lahko upogne.
Preostala tveganja
Tudi će to električno orodje uporabljate v skladu s predpisi, vedno obstajajo preostala tveganja. V povezavi s konstrukcijo in izvedbo tega električnega orodja lahko pride do naslednjih nevarnosti:
- Poškodbe pljuč, će ne nosite primerne maske za zaščito pred prahom.
- Poškodbe sluha, će ne nosite primerne zaščite sluha.
- Škoda na zdravju, ki nastopi zaradi vibracij na spodnjem in zgornjem delu roke, će napravo uporabljate dalj časa ali će je ne upravljate in vzdržujete ustrezno.
6. Tehnični podatki
| Nazivna napetost | 230 V~, 50 Hz |
| Poraba moči | 1600 W |
| Število vrtljajev vprostem teku | 0–580 min ^-1 / 0–780 min ^-1 |
| Nastavek mešalnika | M14 |
| Razred zaščite | II |
| Teža | 5,2 kg |
Tehnične spremembe so pridržane!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotovljene v skladu s standardom EN 62841.
| Raven hrupa L_pA | 93,1 dB |
| Nezanesljivost K_pA | 3 dB |
| Nivo moči zvoka L_WA | 101,1 dB |
| Negotovost K_WA | 3 dB |
Nosite zaščito za sluh.
Zaradi vpliva hrupa lahko oglušite.
Ugotovljene skupne vrednosti nihanja (vektorska vsota treh smeri) ustrezajo standardu EN 62841.
Vrednost emisij vibracij ah = 2,9 m/s ^2
Negotovost K = 1,5 m/s ^2
Dodatne informacije za električna orodja Opozorilo!
Navedena vrednost emisij vibracij je bila izmerjena z normiranim preizkusnim postopkom in se glede na način uporabe električnega orodja lahko spremeni in izjemoma preseže navedeno vrednost.
Navedeno vrednost emisij vibracij je mogoče uporabiti za primerjavo električnega orodja z drugim.
Navedeno vrednost emisij vibracij je mogoče uporabiti tudi za začetno oceno negativnega vpliva.
Nastajanje hrupa in vibracij omejite na minimum!
- Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo. - Svoj način dela prilagodite napravi.
- Ne preobremenite naprave.
- Po potrebi predajte napravo v pregled.
- Izklopite napravo, ko je ne uporabljate.
- Nosite rokavice.
7. Razpakiranje
- Odprite embalažo in previdno vzemite ven izdelek.
- Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
- Preverite, ali je obseg dostave celovit.
- Preverite, ali so se izdelek in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika.
Kasnejših reklamacij ne bomo priznali.
- Po možnosti embalažo shranite do preteka garancijskega časa.
- Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
- Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
- Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.
⚠ POZOR!
Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!
8. Sestava (sl. 2–4)
⚠ Pozor!
Pred zagonom obvezno v celoti montirajte napravo!
1) Vezno gred nastavka mešalnika (1) privijte na nastavek mešalnika (2) v smeri urnega kazalca. (sl. 2)
2) Nato sestavljeno mešalno palico (1 + 2) privijte v pogonsko gred (3). (Sl. 3).
NEVARNOST!
Uporabite samo mešalno palico, ki je primerna in izdelana za material, ki se meša. Napačna mešalna palica lahko zaradi preobremenitve poškoduje naprave in povzroči nesreče!
Če želite mešalno palico sneti, jo iz pogonske grede odvijte v nasprotni smeri urinega kazalca. Palica je lahko nameščena zelo trdno v tem nastavku. V tem primeru je treba preprečiti vrtenje nastavka s ključem. (sl. 4)
9. Zagon
⚠ Pozor!
Pred zagonom morate izdelek obvezno montirati v celoti!
Vklop (sl. 1)
Varovalo za stikalo za vklop/izklop (8) pritisnite not in jo držite pritisnjeno. Zdaj lahko stikalo za vklop/izklop (7) pritisnete not, da tako zaženete ročno mešalno napravo. Takoj ko lahko naprava začne delovati, lahko izpus-tite varovalo stikala za vklop/izklop (8).
Izklop (sl. 1)
Izpustite stikalo za vklop/izklop (7). Varovalo stikala za vklop/izklop (8) se istočasno samodejno izklopi.
Regulator hitrosti (sl. 1)
Z regulatorjem hitrosti (9) lahko nastavljate število vrtljajev naprave v stopnjah. Vrsta materiala za mešanje določa potrebno hitrost. Zadevne optimalne hitrosti boste najhitreje spoznali s prakso.
2-stopenjski menjalnik (sl. 1)
- Pri zamenjavi mešalnika mora biti omrežni vtič izklopljen.
- Ko mešalnik potopite ali vzamete iz snovi za mešanje, delajte z nižjim številom vrtljajev. Ko je mešalnik v celoti potopljen, maksimalno povečajte število vrtljajev, da boste zagotovili zadostno hlajenje motorja.
- Med postopkom mešanja stroj vodite skozi mešalno posodo. Mešajte, dokler snov za mešanje ni popol-noma obdelana.
- Ko zaključite z mešanjem, mešalnik očistite.
Področje uporabe mešalnega orodja (sl. 1)
- V levo stran zavito mešalno orodje (2a) se uporablja za redko tekoče snovi, kot npr.: barve različnih vrst, laki, lazure, paste, mase za zalivanje, bitumni, kemikalije, rdeči svinčev oksid (minij), cementna malta
- V desno stran zavito mešalno orodje (2b) se uporablja za gosto tekoče snovi, kot npr.: lepilna malta in pripravljena mešanica za malto, mavec, apno, cementni omet, estrih, beton, cement za ploščice, klej, kit, polnila, granulati
10. Vzdrževanje in nega
Pred vsakim vzdrževalnim in čistilnim delom:
- Izključite napravo
- počakajte, da se naprava zaustavi
- Izvlecite omrežni vtič
Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepredvidljivo materialno škodo in telesne poškodbe.
Servisna dela, ki so potrebna, sme opravljati samo proizvajalec ali oddelek storitev za stranke.
Naprave shranjujte izven dosega otrok.
Če želite ohraniti funkcionalnost naprave, upoštevajte naslednje:
- prezračevalne reže morajo biti čiste in neovirane
- Prah in umazanijo odstranite s krpami ali mehko ščetko
- Stroja ne čistite s tekočo vodo ali visokotlačnimi či-stilniki.
- Za plastične dele ne uporabljajte nobenih topil (bencin, alkohol itd.), ker ti lahko poškodujejo plastične dele.
• Očistite mešalne lopatice. - Mešalni aparat je opremljen z ogljenimi ščetkami. V primeru obrabe naj ogljene ščetke zamenja oddelek storitev za stranke.
Zaradi lastne varnosti redno preverjajte, ali so mešalne lopatice poškodovane. Poškodovano mešalno lopatico obvezno zamenjajte.
Redno preverjajte mešalno gred. Mešalne naprave z okvarjeno mešalno gredo ne smete več uporabljati. Napravo dajte popraviti oddelku storitev za stranke.
11. Popravilo in naročanje nadome- stnih delov
Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu.
Pozor: Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov. Pooblastite servisno službo ali pooblaščenega strokovnjaka. Enako velja tudi za pribor.
Priključevanje in popravila električne opreme lahko izvajajo samo električarji.
11.1 Naročanje nadomestnih delov
Pri naročanju nadomestnih delov morate navesti naslednje podatke:
- Oznaka modela
- Številka izdelka
- Podatki na tipski ploščici
Nadomestni deli/oprema Št. artikla:
Oglene ščetke 5907803001
Mešalna palica, desnosučna 5907800702
Mešalna palica, levosučna 5907800701
Vezna gred nastavka mešalnika 3907801008
11.2 Informacije o servisu
Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.
Obrabni deli*: Nastavek mešalnika, Mešalna palica, Oglene ščetke
Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom.
- Izdelek izpolnjuje zahteve EN 61000-3-11 in je zavezan posebnim pogojem za priključek. To pomeni, da uporaba na poljubnih, prosto izbirnih priključnih točkah ni dovoljena.
- Izdelek lahko ob neugodnih pogojih električnega omrežja povzroči prehodno napetostno nihanje.
- Izdelek je predviden izključno za uporabo na priključnih točkah, ki a) ne prekoračiti največje dovoljene omrežne impedance »Z« (Zmax. = 0,25 Ω) ne presezite ali b) omogočajo neprekinjene tokovne obremenitve omrežja vsaj 100 A na fazo.
- Kot uporabnik morate zagotoviti, po potrebi s posvetovanjem z vašim podjetjem za oskrbo z električno energijo, da vaša priključna točka, na katero želite priključiti proizvod in ga uporabljati, izpolnjuje obe od zgoraj navedeni zahtevi, a) in b).
Poškodovan električni priključni vodnik
Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.
Vzroki za to so lahko:
- Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
- Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
- Rezi zaradi vožnie preko priključnih vodov.
- Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
- Pretrgana mesta zaradi staranja izolacije.
Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.
Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na električnemu omrežju.
Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H05VV-F.
Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.
Če je omrežni priključni vod te naprave poškodovan, ga je treba zamenjati s posebej pripravljenim priključnim vodom, ki ga lahko nabavite pri proizvajalcu ali preko njegove službe za stranke.
Motor na izmenični tok
- Omrežna napetost mora znašati 220–240 V\~.
- Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.
Priključevanje in popravila električne opreme lahko izvajajo samo električarji.
V primeru povpraševanja morate navesti spodnje podatke:
• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
13. Skladiščenje
- Celoten stroj in dodatke je treba temeljito očistiti.
-
Stroj vedno skladiščite izven dosega otrok. Postavi-te ga na stabilno, suho in varno mesto, na katerem ne more priti do skrajno visokih ali nizkih temperatur.
-
Uskladiščen stroj zaščitite pred sončno svetlobo in ga po možnosti postavite v hlajeno območje.
- Stroja ne pokrijte z vrečo oz. ponjavo iz najlona ali plastike, ker se lahko pod njimi zbira vlažnost.
14. Odlaganje med odpadke in reciklaža
Napotki za embalažo
Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.
Napotki glede zakona o električnih in elektronskih napravah
Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!
- Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
- Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
- Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
- Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodiniske odpadke.
- Električne in elektronske naprave lahko brezplačno oddate na naslednijih mestih:
- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)
- Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.
- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.
- Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.
- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.
- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.
15. Morebitne motnje
| Težava Mogoč vzrok Odprava | ||
| Motor se ne zažene. | Ni omrežne napetosti (izpad elek-tričnega toka). | Preverite varovalko. |
| Okvarjen priključni kabel. | Zamenjajte kabel ali ga dajte pregledati (električarju).Okvarjenega kabla ne uporabljajte več. | |
| Motor ali stikalo je okvarjeno. | Za odpravljanje težav se obrnite na proizvajalca ali podjetje, ki ga določi proizvajalec. | |
| Nenavadne vibracije. | Mešalna lopatica je okvarjena. Zamenjajte mešalno lopatico. | |
| Mešalna gred je okvarjena. | Za odpravljanje težav se obrnite na proizvajalca ali podjetje, ki ga določi proizvajalec. | |
| Napačen material za mešanje. | Napačna obdelava. Upoštevajte proizva-jalčeve predpise za obdelavo. | |
| Naprava deluje blokirana tudi pri manjši obremenitvi in se eventualno samodejno izklopi. | Kabelski podaljšek je predolg ali ima premajhen presek. | Kabelski podaljšek najmanj 1,5 mm ^2 pri največ 25 m dolžine. |
| Vtičnica je predaleč od glavnega priključka in presek priključnega voda je premajhen. | Pri daljšemu kablu je presek najmanj 2,5 mm ^2 . | |
| 1 1x Priključno vratilo nastavka mešalice |
| 2 2x Nastavak mešalice K3 + K4 |
| 2x Rezervne grafitne četkice |
| 1x Viljuškasti ključ 19 mm |
| 1x Viljuškasti ključ 22 mm |
| 1x Priručnik za upotrebu |
4. Namenska upotreba
2. Električna sigurnost
a) Priključni utikač električnog alata mora da odgovara utičnici. Nije dozvoljeno obavljati nikakve izmene na utikaču. Ne upotrebljavajte utikačke adaptere zajedno s električnim alatom s uzemljenom zaštitom. Neizmenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
b) Izbegavajte telesni dodir s uzemljenim površinama, kao što su cevi, grejna tela, šporeti i hladnjaci. Postoji povećana opasnost od strujnog udara ukoliko ste u dodiru s uzemljenim telima.
Nosite štitnike za uši.
Dejstvo buke može da dovede do gubitka sluha.
Ukupna vrednost vibracija (vektorski zbir tri pravca) određeno u skladu sa EN 62841.
Vrednost emisije vibracija ah = 2,9 m/s Nesigurnost K = 1,5 m/s
Dodatne informacije za električne alate Upozorenje!
Rezervni delovi / dodatna oprema br. artikla:
Grafitne četkice 5907803001
Šipka mešalice sa obrtanjem udesno 5907800702
Šipka mešalice sa obrtanjem ulevo 5907800701
Nastavak mešalice 3907801009
Priključno vratilo nastavka mešalice 3907801008
11.2 Informacije o servisu
Imajte u vidu da su sledeći delovi ovog proizvoda podložni habanju usled upotrebe ili prirodnom habanju, odn. da se sledeći delovi koriste kao potrošni materijal.
Potrošni delovi*: Nastavak mešalice, šipka mešalice, grafitne četkice
* nije obavezno sadržano u opsegu isporuke!
Rezervne delove i dodatnu opremu možete nabaviti u našem servisnom centru. Potrebno je da skenirate QR kod na naslovnoj strani.
Motor naizmenične struje
- Mrežni napon mora biti 220–240 V\~.
- Produžni kablovi dužine do 25 m moraju biti poprečnog preseka od 1,5 kvadratnih milimetara.
Priključivanja i popravke električne opreme sme da vrši samo kvalifikovani električar.
Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.
