PM1600 - Krāsas maisītājs SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Krāsu maisītājs
Zīmols	Scheppach
Modelis	PM1600
Strāvas padeve	230 V~, 50 Hz
Patērētā jauda	1600 W
Ātrumu skaits	2 (0-580 apgr./min / 0-780 apgr./min)
Maisītāja vītne	M14
Aizsardzības klase	II
Svars	5,2 kg
Skaņas spiediena līmenis	93,1 dB (nenoteiktība 3 dB)
Skaņas jaudas līmenis	101,1 dB (nenoteiktība 3 dB)
Vibrācijas (emisijas vērtība)	2,9 m/s² (nenoteiktība 1,5 m/s²)
Iekļautie piederumi	Savienojuma vārpsta, 2 maisītāja uzgaļi (K3+K4), 2 rezerves ogles birstes, plakanās atslēgas 19 un 22 mm, lietošanas instrukcija
Galvenās funkcijas	Šķidru un pulverveida būvmateriālu (krāsas, javas, līmes) maisīšana, pakāpenisks ātruma regulators, drošības slēdzis
Apkope un tīrīšana	Tīrīt ar mīkstu suku vai mitru drānu; neizmantot tekošu ūdeni vai augstspiediena tīrītāju; nomainīt nolietotās ogles birstes
Drošība	Valkāt aizsargbrilles, dzirdes aizsardzību, putekļu masku; aizsardzības klase II; dubultā izolācija
Rezerves daļas	Oglekļa birstes (5907803001), labā maisīšanas stienis (5907800702), kreisais maisīšanas stienis (5907800701), uzgalis (3907801009), savienojuma vārpsta (3907801008)
Vispārīga informācija	Likumā noteikta garantija; atbilst ES direktīvām; ieteicams nekomercialai lietošanai

Bieži uzdotie jautājumi - PM1600 SCHEPPACH

Kā ieslēgt un izslēgt Scheppach PM1600 maisītāju?

Lai ieslēgtu, nospiediet ieslēgšanas/izslēgšanas slēdža drošinātāju (8) un turiet to nospiestu, pēc tam nospiediet ieslēgšanas/izslēgšanas slēdzi (7), lai iedarbinātu. Pēc tam atlaidiet drošinātāju. Lai izslēgtu, vienkārši atlaidiet slēdzi (7); drošinātājs automātiski atslēdzas.

Kā nomainīt ātrumu uz PM1600?

Ātruma selektors (4) atrodas uz motora. Darbiniet to tikai apstāšanās laikā. Pagrieziet to par 180°, lai pārslēgtos no ātruma 1 (0-580 apgr./min) uz ātrumu 2 (0-780 apgr./min). Ja selektors neieķeras, viegli pagrieziet maisītāju ar roku.

Kādu maisītāju izmantot kādiem materiāliem?

Izmantojiet kreisās rotācijas uzgali (2a) šķidrām vielām (krāsām, lakām, līmēm). Izmantojiet labās rotācijas uzgali (2b) viskozām vielām (javai, apmetumam, flīžu līmei). Izvēlieties materiālam atbilstošu uzgali, lai izvairītos no pārslodzes.

Kā tīrīt maisītāju pēc lietošanas?

Atvienojiet ierīci. Tīriet to ar mīkstu suku vai nedaudz mitru drānu. Nekad neizmantojiet tekošu ūdeni, augstspiediena tīrītāju, agresīvus mazgāšanas līdzekļus vai šķīdinātājus (benzīnu, spirtu). Notīriet arī maisītājus atsevišķi.

Ko darīt, ja motors neiedarbojas?

Vispirms pārbaudiet tīkla spriegumu un drošinātāju. Ja strāvas kabelis ir bojāts, lieciet to nomainīt elektriķim. Ja problēma turpinās, iespējams, motors vai slēdzis ir bojāts; sazinieties ar pēcpārdošanas servisu.

Kā nomainīt ogles birstes?

Oglekļa birstes ir nolietojamas detaļas. Kad tās ir nolietotas, lieciet tās nomainīt pēcpārdošanas servisā vai kvalificētam speciālistam. Izmantojiet tikai oriģinālās rezerves birstes (ref. 5907803001).

Kādus aizsardzības līdzekļus valkāt lietošanas laikā?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Valkājiet arī aizsargcimdus un piemērotu, ne pārāk brīvu apģērbu. Turiet matus un rotaslietas prom no kustīgajām daļām.

Vai ar PM1600 var maisīt pārtiku?

Nē, atbilstošā lietošana ir ierobežota ar būvmateriāliem (krāsām, javām, līmēm utt.). Nekad nemaisiet pārtiku, jo ierīce nav tam paredzēta un tas rada veselības risku.

Kā pareizi salikt maisīšanas stieni?

Ieskrūvējiet savienojuma vārpstu (1) maisītāja uzgalī (2), griežot pulksteņrādītāja virzienā (2. att.). Pēc tam ieskrūvējiet komplektu (1+2) piedziņas vārpstā (3) (3. att.). Lai izjauktu, grieziet pretēji pulksteņrādītāja virzienam, ja nepieciešams, izmantojot atslēgu bloķēšanai.

Kur atrast rezerves daļas un piederumus?

Rezerves daļas (ogles birstes, maisīšanas stieņi, uzgaļi, savienojuma vārpsta) ir pieejamas Scheppach servisa centrā. Skenējiet QR kodu sākumlapā vai sazinieties ar izplatītāju. Norādiet modeli (PM1600) un daļas atsauces numuru.

LIETOŠANAS INSTRUKCIJA PM1600 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju-mus!
	Lietojiet aizsargbrilles.
	Valkājiet ausu aizsargus.
	Rodoties putekliem, lietojiet elpošanas masku!
	Aizsardzības klase II
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads.... 167
2. Ražojuma apraksts (1. att.).... 167
3. Piegādes komplekts 167
4. Noteikumiem atbilstoša lietošana.... 167
5. Vispārīgie drošības norādījumi 168
6. Tehniskie raksturlielumi 170
7. Izpakošana....171
8. Salikšana (2. - 4. att.).... 171
9. Lietošanas sākšana....171
10. Apkope un kopšana 172
11. Remonts un rezerves daļu pasūtīšana.... 172
12. Pieslēgšana elektrotīklam 173
13. Glabāšana 173
14. Utilizēšana un atkārtota izmantošana 173
15. lespējamie traucējumi 174
16. Atbilstības deklarācija....274

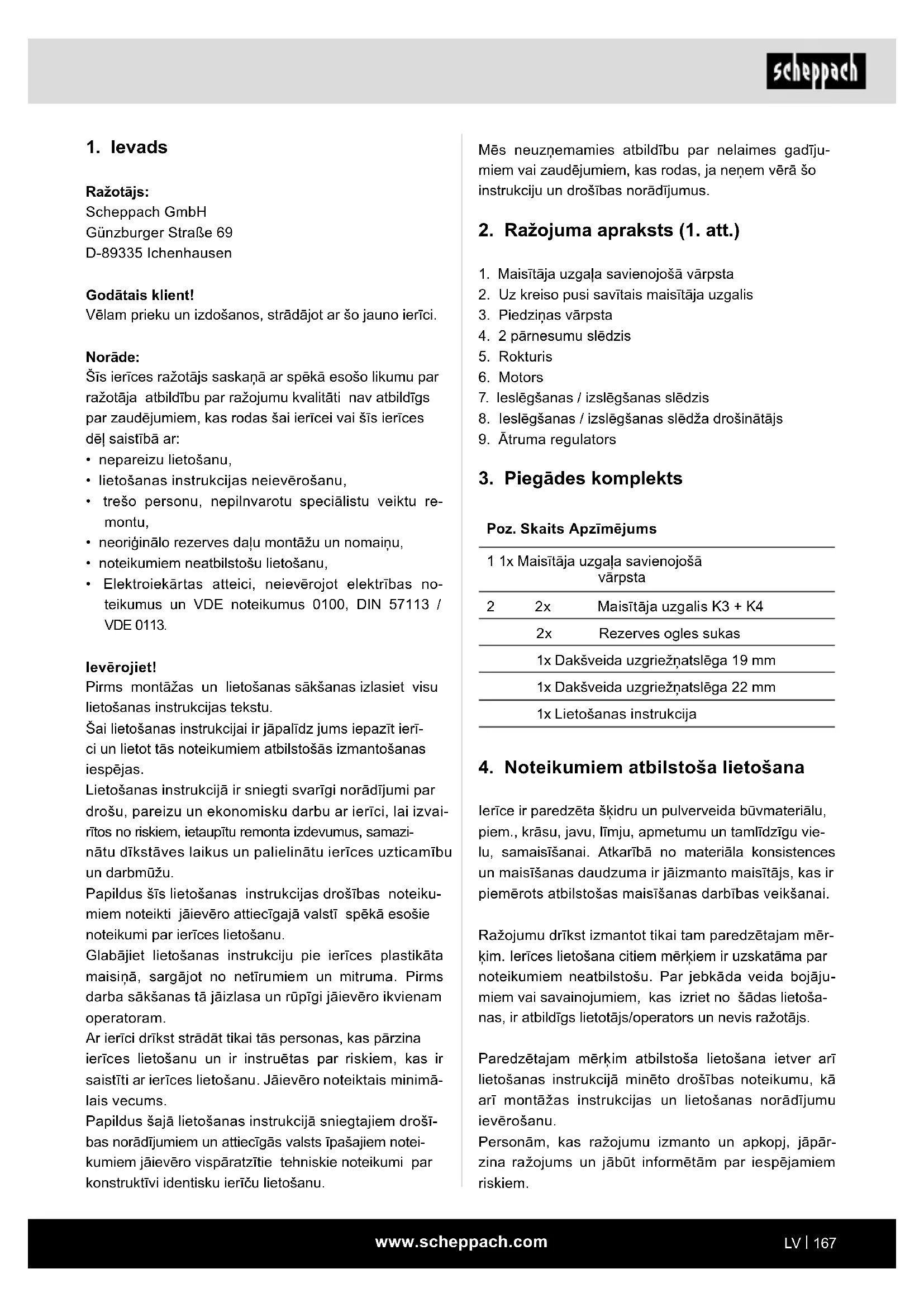

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
  • noteikumiem neatbilstošu lietošanu,
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimā-lais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. Ražojuma apraksts (1. att.)

1. Maisītāja uzgaļa savienojošā vārpsta
2. Uz kreiso pusi savītais maisītāja uzgalis
3. Piedziņas vārpsta
4. 2 pārnesumu slēdzis
5. Rokturis
6. Motors
7. leslēgšanas / izslēgšanas slēdzis
8. leslēgšanas / izslēgšanas slēdža drošinātājs
9. Ātruma regulators

3. Piegādes komplekts

Poz. Skaits Apzīmējums

1 1x Maisītāja uzgaļa savienojošāvārpsta
2	2x	Maisītāja uzgalis K3 + K4
	2x	Rezerves ogles sukas
	1x Dakšveida uzgriežņatslēga 19 mm
	1x Dakšveida uzgriežņatslēga 22 mm
	1x Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

lerīce ir paredzēta šķidru un pulverveida būvmateriālu, piem., krāsu, javu, līmju, apmetumu un tamlīdzīgu vie-lu, samaisīšanai. Atkarībā no materiāla konsistences un maisīšanas daudzuma ir jāizmanto maisītājs, kas ir piemērots atbilstošas maisīšanas darbības veikšanai.

Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju-miem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Paredzētajam mērķim atbilstoša lietošana ietver ari lietošanas instrukcijā minēto drošības noteikumu, kā ari montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas ražojumu izmanto un apkopj, jāpār-zina ražojums un jābūt informētām par iespējamiem riskiem.

Patvalīga izmainu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmainu rezultātā.

Ražojumu drīkst lietot tikai ar ražotāja originālajām da- lām un originālajiem piederumiem.

Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Vispārīgie drošības norādījumi

Elektroinstrumentu vispārējie drošības norādīju-mi

⚠ Brīdinājums!

Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), un uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroierīcē palielina elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālu aizsargaprikojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkive-re vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.

e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var novērst putekļu radītus apdraudējumus.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savainojumus.

1. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa-labo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un piederumus. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus un darbinstrumentu utt. atbilstoši šim norā-dēm. Turklāt ņemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

⚠ BRĪDINĀJUMS!

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms ierīces vadīšanas ieteicams konsultēties ar ārstu un ražotāju.

Drošības norādījumi maisīšanas ierīcēm

a) Turiet elektroinstrumentu ar abām rokām aiz šim nolūkam paredzētajiem rokturiem. Kontroles zaudēšana var radīt savainojumus.

b) Bīstamas vides nepieļaušanai, samaisot aizdedzināmās vielas, nodrošiniet pietiekamu pieplūdes ventilāciju. Var notikt veidojošos tvaiku ieelpošana vai aizdedzināšana ar elektroinstrumenta ĝenerētajām dzirkstelēm.
c) Nesamaisiet pārtikas produktus. Elektroinstrumenti un to darbinstrumenti nav konstruēti pārtikas produktu apstrādei.
d) Sargājiet tikla pieslēguma vadu no darba zonas. Tikla vads var iekerties maisīšanas stienī.
e) Nodrošiniet maisišanas tvertnes stabilu un drošu poziciju. Nepienacīgi nostiprināta tvertne var negaidīti pārvietoties.
f) Uzmaniet, lai škidrums netiktu smidzināts pret elektroinstrumenta korpusu. Elektroinstrumentā iekļuvušais škidrums var radīt bojājumu un elektrisko triecienu.
g) levērojiet samaisāmā materiāla norādes un drošības norādījumus. Samaisāmais materiāls var būt kaitīgs veselībai.
h) Ja elektroinstruments iekrit samaisāmajā materiālā, nekavējoties atvienojiet tīkla kontakt-spraudni un uzticiet kvalificētam speciālistam pārbaudīt elektroinstrumentu. levietojot rokas tvertnē, kad tajā vēl atrodas pie kontaktligzdas pievienots elektroinstruments, var rasties elektriskais trieciens.
i) Maisišanas procesa laikā neievietojiet rokas maisišanas tvertnē vai neievadiet citus priekš-metus. Kontakts ar maisišanas stieni var radīt no-pietnus savainojumus.
j) Laujiet elektroinstrumentam säkt un pärstät darboties tikai maisišanas tvertnë. Maisišanas stienis var nekontrolëti tikt aizsviests vai salocïts.

Atlikušie riski

Arī tad, ja jūs lietojat šo elektroinstrumentu atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Saistībā ar šī elektroinstrumenta konstrukciju un komplektāciju var rasties šādi riski:

• Plaušu bojājumi, ja nelieto piemērotu putekļu aiz-sargmasku.
• dzirdes bojājumi, ja nelieto piemērotus ausu aizsargus;
• Veselības kaitējumi, kas izriet no delnu-roku vibrācijām, ja ierīci izmanto ilgāku laika posmu vai nepienā-cīgi vada un apkopj.

6. Tehniskie raksturlielumi

Nominālais spriegums 230 V\~ 50 Hz

Patērējamā jauda 1600 W
Tukšgaitas apgriezienu skaits	0-580 min ^-1 / 0-780 min ^-1
Maisīšanas rīka satvērējs	M14
Aizsardzības klase II
Svars 5,2 kg

Paturētas tiesības veikt tehniskas izmaiņas!

Troksnis un vibrācija

Trokšna un vibrācijas parametri bija noteikti atbilstoši standarta EN 62841 prasībām.

Skaņas spiediena līmenis L_pA	93,1 dB
Kļūda K_pA	3 dB
Skaņas jaudas līmenis, L_WA	101,1 dB
Kļūda K_WA	3 dB

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Trokšņu un vibrācijas vērtības ir noskaidrotas atbilstoši EN 62841.

Vibrāciju emisijas vērtība ah = 2,9 m/s ^2

Klūda K = 1,5 m/s ^2

Papildu informācija par elektroierīcēm Brīdinājums!

Norādītā vibrācijas emisijas vērtība ir izmērīta saska- nā ar standartizētu pārbaudes metodi, un var atšķirties atkarībā no elektroinstrumenta lietošanas veida, un izņēmuma gadījumos tā var pārsniegt norādīto vērtību.

Norādīto vibrācijas emisijas vērtību var izmantot elektroinstrumenta salīdzinājumam ar citu elektroinstrumentu.

Norādīto vibrācijas emisijas vērtību var izmantot arī vērtības samazināšanas novērtējumam.

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

7. Izpakošana

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem transportēšanas laikā nav radušies bojājumi. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-tojot lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

⚠ IEVĒRĪBAI!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Salikšana (2. - 4. att.)

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

1) Grieziet maisītāja uzgaļa savienojošo vārpstu (1) pulksteņrādītāja virzienā maisītāja uzgalī (2). (2. att.)
2) Pēc tam savienoto maisītāja stieni (1 + 2) ieskrūvējiet piedziņas vārpstā (3). (3. att.).

APDRAUDĒJUMS!

Izmantojiet tikai tādu maisīšanas stieni, kas ir pie-mērots un paredzēts maisāmajam materiālam. Nepareizs maisīšanas stienis pārslodzes dēļ var iz-raisīt ierīces bojājumus un nelaimes gadījumus!

Lai noņemtu maisīšanas stieni pretēji pulkstenrādītāja virzienam no piedziņas vārpstas. Stienis var būt ħoti iestrēdzis šajā amatā. Šādā gadījumā stiprinājums ir jā-piestiprina ar atslēgu pret pagriezienu ar bradāt. (4. att.)

9. Lietošanas sākšana

⚠️ levērībai!

Pirms lietošanas sākšanas obligāti pilnībā samontējiet ražojumu!

leslēgšana (1. att.)

lespiediet ieslēgšanas/izslēgšanas slēdža (8) drošinātāju un turiet to nospiestu. Tagad varat nospiest ieslēgšanas/izslēgšanas slēdzi (7), lai iedarbinātu rokās turamo maisītāju. Tiklīdz ierīce sāk darboties, varat atlaist ieslēgšanas/izslēgšanas slēdža (8) drošinātāju.

Izslēgšana (1. att.)

Atlaidiet ieslēgšanas / izslēgšanas slēdzi (7). leslēgšanas / izslēgšanas slēdža (8) drošinātājs automātiski izslēdzas.

Ātruma regulators (1. att.)

Ar ātruma regulatoru (9) var pakāpeniski noregulēt ierīces apgriezienu skaitu. Maisāmā materiāla veids nosaka to, kāds ir nepieciešamais ātrums. Attiecīgi nepieciešamo optimālo ātrumu vislabāk iemācīsities no praktiskās pieredzes.

2 pārnesumu pārvads (1. att.)

lerīce ir aprīkota ar 2 pārnesumu pārvadu. Ja nav ie-spējams nofiksēt pārnesuma izvēles slēdzi, mazliet pagrieziet maisītāju.

• Pärnesuma izvēlei pagrieziet slēdzi (4) par 180°
• pārnesums: no 0 min ^-1 līdz 580min ^-1
• pārnesums: no 0 min ^-1 līdz 780 min ^-1

Nospiediet slēdzi tikai apstādinātā stāvoklī.

Darbs ar krāsas un javas maisīšanas rīku

• Maisišanas rīka maiņas laikā jāatvieno tīkla kontakt-spraudnis.
• levietojot maisāmajā materiālā vai izņemot no maisāmā materiāla, strādājiet ar samazinātu apgriezienu skaitu.

Pēc pilnīgas ievietošanas palieliniet apgriezienu skaitu līdz maksimumam, lai būtu nodrošināta pie-tiekama motora dzesēšana.

• Maisišanas procesa laikā vadiet ierīci pa maisišanas tvertni. Maisiet tik ilgi, līdz viss maisāmais materiāls ir pilnīgi samaisīts.
• Pēc maisīšanas darbu pabeigšanas notīriet maisīšanas rīku.

Maisišanas rīku izmantošanas joma (1. att.)

• Uz kreiso pusi savīto maisīšanas rīku (2a) izmanto šķidri plūstošām vielām, piem.: dažāda veida krāsas, lakas, caurspīdīgas krāsas, klīsteri, šķidras mastikas, bitumens, kīmiskās vielas, svina mīnijs, cementa javas
• Uz labo pusi savīto maisīšanas rīku (2b) izmanto stigrām vielām, piem.: līmes java un gatava java, montāžas līme, ĝipsis, kałkis, cementa apmetums, klons, betons, fližu līme, līme, špaktelēšanas tepe, pastas, granulāti.

10. Apkope un kopšana

Pirms katra apkopes un tirišanas darba:

• Izslēdziet ierīci
  • Nogaidiet ierīces apstādināto stāvokli
• Atvienojiet tikla kontaktspraudni

Izmantojiet tikai oriğinālās daļas. Citas daļas var radīt neparedzamus bojājumus un savainojumus.

Jebkurus tehniskās uzturēšanas darbus, kas pārsniedz instrukcijā minēto, drīkst veikt tikai ražotājs vai klientu serviss.

Uzglabājiet ierīces bērniem nepieejamā vietā.

levērojiet turpmāko informāciju, lai saglabātu ierīces darbderīgumu:

• Uzturiet ventilācijas spraugas brīvas un tīras
• Notīriet putekļus un piesārņojumus, izmantojot lupa- tiņu vai mīkstu suku
• Netīriet ierīci ar tekošuūdeni vai spiedienaūdens strūklas tīrīšanas aparātiem.
• Neizmantojiet plastmasas dałam škīdinātājus (benzīnu, spirtu utt.), jo tie var bojāt plastmasas dałas.
• Notīriet maisītājus.
• Maisīšanas ierīce ir aprīkota ar ogles sukām. Nolietojuma gadījumā uzticiet klientu servisam nomainīt ogles sukas.

Pašu drošibai regulāri pārbaudiet, vai maisitājam nav bojājumu. Nekavējoties nomainiet bojātu maisitāju.

Regulāri pārbaudiet maisītāja vārpstu. Vairs nedrīkst lietot maisīšanas ierīci ar bojātu maisītāja vārpstu. Uzticiet ierīci salabot klientu servisam.

11. Remonts un rezerves dalu pasūtišana

Pēc labošanas darba vai apkopes pārliecinieties, vai ir piestiprinātas un ir nevainojamā stāvoklī daļas, kas attiecas uz drošības tehniku. Savainojumiem bīstamās daļas uzglabājiet citām personām un bērniem nepie-ejamā vietā.

levērībai: Saskaṇā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojāju-miem, kas radušies nelietpratīgu labošanas darbu vai originālo rezerves dalu neizmantošanas dēl.

Vērsieties klientu servisā vai pie pilnvarota speciālista.

Atbilstoši nosacijumi attiecas arī uz piederumiem.

Pieslēgumi un remonts

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

11.1 Rezerves daļu pasūtišana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

- Modela apzīmējums

- Preces numurs

- Datu plāksnītē norādītie dati

Rezerves daļas / piederumi Preces Nr.:

Ogles sukas 5907803001

Uz labo pusi savītais maisītāja stienis 5907800702

Uz kreiso pusi savītais maisītāja stienis 5907800701

Maisītāja uzgalis 3907801009

Maisītāja uzgaļa savienojošā vārpsta 3907801008

11.2 Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, respektīvi, šīs detaļas ir nepieciešams sagādāt kā patērējamos materiālus.

Nodilstošas detaļas*: Maisītāja uzgalis, Maisītāja stienis, Ogles sukas

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

12. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jā-atbilst šiem noteikumiem.

• Ražojums izpilda standarta EN 61000-3-11 prasības un uz to attiecas speciālie pieslēgšanas noteikumi. Tas nozīmē, ka izmantošana pie brīvi izvēlētajām pieslēguma vietām nav pieļaujama.
• Ražojums nelabvēlīgu tīkla parametru gadījumā var radīt pārejošas sprieguma svārstības.
• Ražojums ir paredzēts izmantošanai pie pieslēguma vietām a) kuras nepārsniedz maksimāli pieļaujamo piegādes pilno pretestību „Z” (Zmaks. = 0,25 Ω), vai b) kurām elektrotīklam ilgstošas strāvas slodzes noturēšanas spēja ir vismaz 100 A katrai fāzei.
• Jums ka lietotājam jāpārliecinās, ja nepieciešams, konsultējoties ar elektroapgādes uznēmumu, vai pieslēguma vieta, kurā vēlaties lietot ražojumu, izpil-da kādu no divām prasībām a) vai b).

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Pievienošanas veids X

Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, tas jānomaina ar īpašu rezerves savienošanas vadu, kas pieejams pie ražotāja vai tā klientu servisā.

Mainstrāvas motors

• Tīkla spriegumam jābūt 220 - 240 V\~.
- Līdz 25 m gariem pagarinātāja vadiem jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;

13. Glabāšana

• Visa ierīce un piederumi ir pamatīgi jānotīra.
• Vienmēr glabājiet mašīnu bērniem nepieejamā vietā. Uzstādiet stabilu stāvokli sausā un drošā vietā, kur nevar notikt ārkārtīgi augsta vai ľoti zemā temperatūra.
• Uzglabāšanai novietoto ierīci pasargājiet no saules starojuma, novietojot ierīci pēc iespējas aptumšotā vietā.
• lerīci nedrīkst ievietot neilona vai plastmasas maisā vai apsegt ar šo materiāli brezentu, jo šie materiāli veicina mitruma rašanos.

14. Utilizēšana un atkārtota izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

15. lespējamie traucējumi

Problēma lespējamais cēlonis Novēršana
Motors nesāk darboties.	Nav tīkla sprieguma (elektroapgā- des pārtraukums)	Pārbaudiet aizsardzību ar drošinātāju
	Bojāts savienošanas kabelis	Uzticiet (kvalificētam elektrikim) nomainīt kabeli vai pārbaudīt kabeli Vairs nelietojiet bojātos kabeļus
	Bojāts motors vai slēdzis.	Problēmas novēršanai vērsieties pie ražotāja vai kādā no viņa minētajiem uzņēmumiem
Neparastas vibrācijas	Bojāts maisītājs Nomainiet maisītāju
	Bojāta maisītāja vārpsta	Problēmas novēršanai vērsieties pie ražotāja vai kādā no viņa minētajiem uzņēmumiem
	Nepareizs maisāmais materiāls	Nepareiza izmantošana. levērojiet ražotā- ja izmantošanas noteikumus
lerīce sāk darboties, taču nosprostojas pie mazākās slodzes un iespējams auto- mātiski izslēdzas.	Pārāk garš pagarinātājs vai pārāk mazs šķērsgriezums.	Pagarinātājs ar vismaz 1,5 mm ^2 šķērsgrie- zumu maksimāli 25 m garumam.
	Kontaktligzda pārāk tālu no galvenā pieslēguma, un savienošanas vada pārāk mazs šķērsgriezums.	Garākam kabelim – šķērsgriezums vismaz 2,5 mm ^2 .

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
