GEBRUIKSAANWIJZING PM1600 SCHEPPACH

Elektrische verf- en mortelmengerVertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoor- schriften! Draag een veiligheidsbril. Draag gehoorbescherming. Draag een stofmasker bij stofontwikkeling. Beschermingsklasse II Het product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servische richtlijnen.www.scheppach.com

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• Het niet in acht nemen van de gebruikshandleiding

• reparaties door derden, niet geautoriseerde vak- mensen

• inbouw en vervanging van niet-originele reserveon- derdelen

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker te maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwij- zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleiding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd. Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

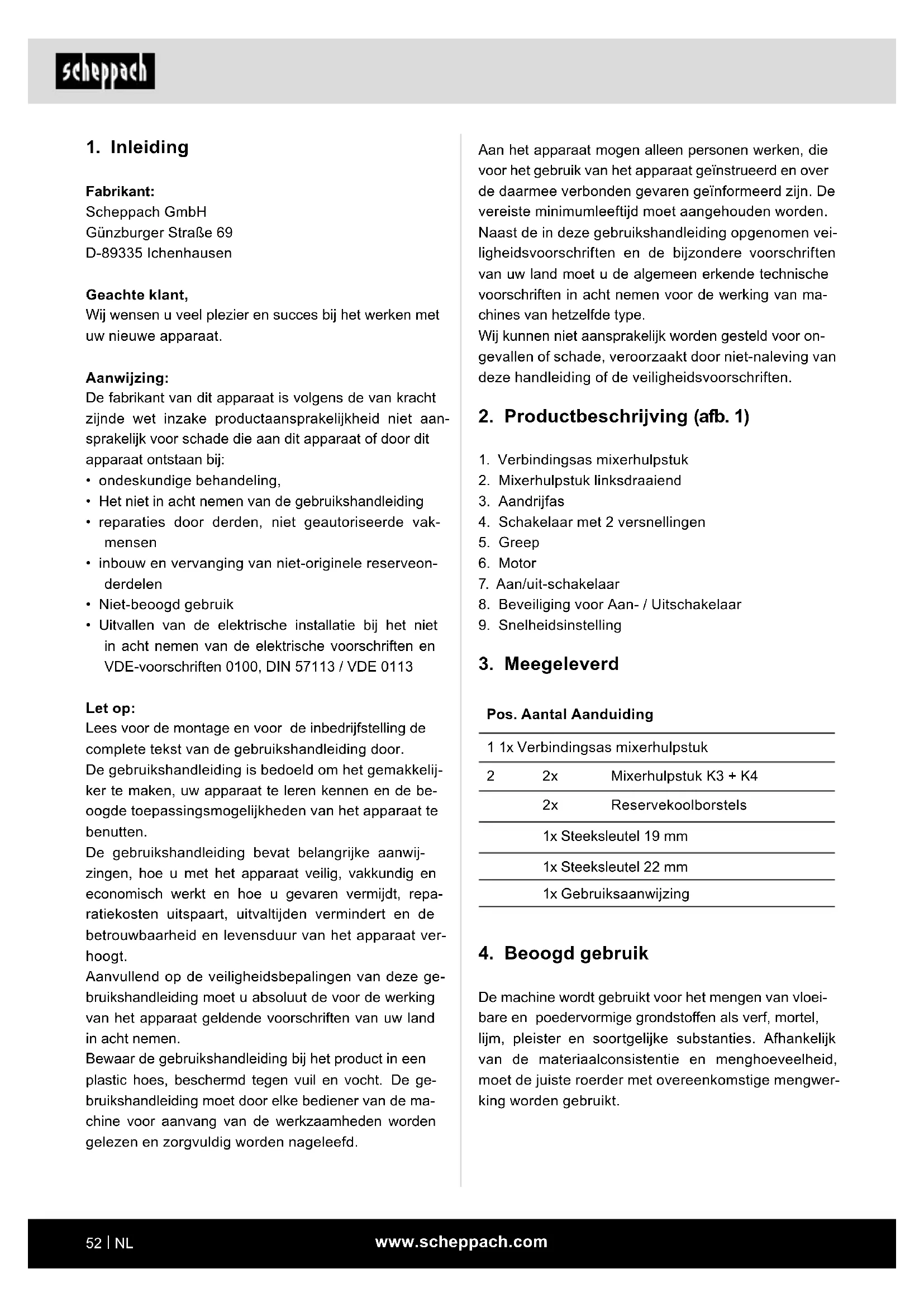

2. Productbeschrijving (afb. 1)

1. Verbindingsas mixerhulpstuk

2. Mixerhulpstuk linksdraaiend

4. Schakelaar met 2 versnellingen

7. Aan/uit-schakelaar

8. Beveiliging voor Aan- / Uitschakelaar

Pos. Aantal Aanduiding 1 1x Verbindingsas mixerhulpstuk 2 2x Mixerhulpstuk K3 + K4 2x Reservekoolborstels 1x Steeksleutel 19 mm 1x Steeksleutel 22 mm 1x Gebruiksaanwijzing

De machine wordt gebruikt voor het mengen van vloei- bare en poedervormige grondsto󰀨en als verf, mortel, lijm, pleister en soortgelijke substanties. Afhankelijk van de materiaalconsistentie en menghoeveelheid, moet de juiste roerder met overeenkomstige mengwer- king worden gebruikt.www.scheppach.com

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed ver- licht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen. b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeisto󰀨en, gas of stof bevinden. Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische ge- reedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2. Elektrische veiligheid

a) De aansluitstekker van het elektrische ge- reedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker sa- men met geaard elektrisch gereedschap. On- gewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok. b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd uw elektrisch gereedschap uit de buurt van regen of vocht. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok. d) Gebruik het snoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, scher- pe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een ver- lengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor bui- tenshuis gebruik geschikt verlengsnoer vermin- dert het risico op een elektrische schok. f) Als het gebruik van het elektrische gereed- schap in een vochtige omgeving niet kan wor- den vermeden, gebruik dan een aardlekscha- kelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok. Het product mag uitsluitend voor het beoogde doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bedie- ner en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruiks- handleiding maken deel uit van het beoogd gebruik. Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade. Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt. De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen. Let erop dat onze producte volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsma- tige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

5. Algemene veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektri- sche apparaten m Waarschuwing! Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij deze elektrische machine zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwij- zingen voor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip “Elektrisch gereedschap” is van toepassing op netge- voed elektrisch gereedschap (met netsnoer) en op ac- cugevoed elektrisch gereedschap (zonder netsnoer).www.scheppach.com

Achteloos handelen kan in een fractie van een se- conde tot ernstige verwondingen leiden.

4. Gebruik en behandeling van het elektrische ge-

reedschap a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaam- heden het daarvoor bedoelde elektrische ge- reedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven ver- mogensbereik. b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereed- schap, dat niet meer in- of uitgeschakeld kan wor- den, is gevaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of ver- wijder de uitneembare accu voordat u de appa- raatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voor- zorgsmaatregelen voorkomen dat het elektrische gereedschap onbedoeld start. d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat het elek- trisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwij- zingen niet hebben gelezen. Elektrische appara- ten zijn gevaarlijk als ze door onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektri- sche apparaten en accessoires. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhou- den elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken. g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot ge- vaarlijke situaties.

3. Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werk- zaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van on- achtzaamheid bij gebruik van het elektrische ge- reedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen. c) Vermijd ingebruikname zonder toezicht. Con- troleer of het elektrisch gereedschap is uitge- schakeld voordat u het op de stroomvoorzie- ning en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schake- laar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden. d) Verwijder instelgereedschap of de moersleu- tel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroor- zaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd uw evenwicht behoudt. Daardoor kunt u het elektrische gereedschap in onverwach- te situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen. g) Als stofafzuig- en -opvanginrichtingen kun- nen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat.www.scheppach.com

g) Volg de instructies en veiligheidsinstructies voor het te mengen materiaal. Het te mengen materiaal kan schadelijk voor de gezondheid zijn. h) Als het elektrisch apparaat in het te mengen materiaal valt, trek dan onmiddellijk de stek- ker uit het stopcontact en laat het elektrisch apparaat door gekwaliceerde specialisten controleren. Als u in de mengkom reikt terwijl het elektrisch apparaat nog aan het stopcontact is be- vestigd, kan dit tot een elektrische schok leiden.

i) Steek uw handen niet in de mengkom en plaats

geen andere voorwerpen tijdens het mengpro- ces. Contact met de mengstaaf kan tot ernstig letsel leiden. j) Laat het elektrisch apparaat alleen starten en stoppen in de mengkom. De mengstaaf kan on- gecontroleerd gaan slingeren of buigen. Restrisico‘s Ook als u dit elektrisch apparaat conform de voor- schriften gebruikt, blijven er altijd restrisico’s be- staan. De volgende gevaren kunnen in relatie tot de constructie en de uitvoering van dit elektrisch apparaat optreden:

• Longschade, als geen geschikt stofmasker wordt gedragen.

• Gehoorschade, als de voorgeschreven gehoorbe- scherming niet wordt gedragen.

• Lichamelijk letsel door hand-arm-bewegingen als het apparaat gedurende een langere periode wordt gebruikt of niet conform de voorschriften wordt be- diend en onderhouden.

Roeropname M14 Beschermingsklasse II Gewicht 5,2 kg Technische wijzigingen voorbehouden! h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

a) Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd deskundig personeel repareren met uitsluitend originele reserve- onderdelen. Hiermee blijft veilig gebruik van het elektrisch gereedschap gewaarborgd. m WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagne- tisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we perso- nen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt. Veiligheidsvoorschriften voor roerapparaaten a) Houd het elektrisch apparaat met de beide handen vast bij de hiervoor bestemde hand- grepen. Het verlies van controle kan tot letsel leiden. b) Zorg voor voldoende ventilatie bij het roeren van brandbare materialen om een gevaarlij- ke atmosfeer te vermijden. Dampen die zich vormen, kunnen worden ingeademd of ontstoken door de vonken die door het elektrisch apparaat worden geproduceerd. c) Roer geen voedsel. Elektrisch gereedschap en hun gereedschap is niet ontworpen om voedsel te verwerken. d) Houd de netsnoer buiten het gebied waar ge- werkt wordt. De netsnoer kan vast komen te zit- ten op de mengstaaf. e) Zorg ervoor dat de mengkom stabiel en stevig staat. Een niet goed beveiligde mengkom kan on- verwacht bewegen. f) Zorg ervoor dat er geen vloeistof tegen de be- huizing van het elektrische gereedschap spat. Vloeistof die in het elektrische gereedschap is gekomen, kan tot beschadigingen en elektrische schokken leiden.www.scheppach.com

• Open de verpakking en verwijder het product voor- zichtig.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het product en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden be- kend met het product aan de hand van de gebruiks- handleiding.

• Gebruik bij accessoires alsook slijtage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan. m LET OP! Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkings- gevaar!

8. Montage (afb. 2 - 4)

m Let op! Het product voor de ingebruikname absoluut vol- ledig monteren!

1) Draai de verbindingsas-mixerhulpstuk (1) met de

klok mee in het mixerhulpstuk (2). (afb. 2)

2) Schroef vervolgens de gemonteerde mengstaaf

(1 + 2) in de aandrijfas (3). (afb. 3). Gevaar! Gebruik uitsluitend een mengstaaf die geschikt en ontworpen is voor het te mengen materiaal. Een verkeerde mengstaaf kan door overbelasting het apparaat beschadigen en een ongeval veroorza- ken! Geluid en trilling De geluids- en trillingswaarden zijn bepaald volgens EN 62841. Geluidsdrukniveau L

93,1 dB Onzekerheid K

101,1 dB Onzekerheid K

3 dB Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. De totale trillingswaarden (vectorsom van drie richtin- gen) zijn bepaald conform EN 62841. Trillingsemissiewaarde ah = 2,9 m/s2 Onzekerheid K = 1,5 m/s2 Algemene informatie voor elektrische apparaten Waarschuwing! De opgegeven trillingsemissiewaarde is gemeten vol- gens een standaardtestmethode en kan, afhankelijk van de wijze, waarop het elektrische apparaat wordt gebruikt, wijzigen en in uitzonderingsgevallen boven de opgegeven waarde liggen. De opgegeven trillingsemissiewaarde kan in vergelijk met een elektrisch apparaat met een andere worden gebruikt. De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende indicatie van de beper- king. Beperk de geluidsproductie en trillingen tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.

• Onderhoud en reinig het apparaat regelmatig.

• Pas uw werkwijze aan het apparaat aan.

• Zorg dat het apparaat niet overbelast raakt.

• Laat het apparaat eventueel controleren.

• Schakel het apparaat uit als deze niet in bedrijf is.

• Tijdens het mengen de machine door de mengkuip bewegen. Zo lang mengen tot het volledige meng- product goed is vermengd.

• Zodra de mengwerkzaamheden zijn afgerond, moet de mixer worden gereinigd. Toepassingsbereik van het roergereedschap (afb. 1)

• Het linksdraaiende roergereedschap (2a) wordt gebruikt voor dunvloeibare sto󰀨en als: verschillen- de soorten verven, lakken, glazuren, gietmiddelen, gietmassa’s, bitumen, chemicaliën, lood, cementslib

• Het rechtsdraaiende roergereedschap (2b) wordt gebruikt voor taaivloeibare sto󰀨en als: Lijm- en ge- bruiksklare mortel, voegengips, gips, kalk, cement- pleister, dekvloer, beton, tegellijm, lijm, egalisatie- middel, pasta’s, granulaat

10. Onderhoud en reparatie

Voor elke onderhouds- en reinigingswerkzaamhe- den:

• Apparaat uitschakelen

• Stilstand van het apparaat afwachten

• Netstekker loskoppelen Gebruik uitsluitend originele onderdelen. Andere on- derdelen kunnen onvoorzienbare schade en letsel tot gevolg hebben. Verdergaande instandhoudingswerkzaamheden mo- gen uitsluitend door de fabrikant of de klantenservice worden uitgevoerd. Bewaar apparaten buiten het bereik van kinderen. Neem de volgende aanwijzingen in acht om de werking van het apparaat te behouden:

• Ventilatiesleuven vrij en schoon houden

• Verwijder stof en verontreinigingen met een doek of een zachte borstel

• De machine niet reinigen met stromend water of een hogedrukreiniger.

• Gebruik voor de kunststofonderdelen geen oplos- middelen (benzine, alcohol enz.) aangezien deze de kunststofonderdelen kunnen aantasten.

• Reinig de roermenger.

• Het roerapparaat is voorzien van koolborstels. Bij slijtage kunt u de koolborstels door de klantenser- vice laten vervangen. Controleer voor uw eigen veiligheid de roermenger re- gelmatig op beschadigingen. Vervang onmiddellijk een defecte roermenger. Om deze te verwijderen, dient de mengstaaf tegen de klok uit de aandrijfas gedraaid te worden. De stang kan erg vast zitten in deze opening. In dat geval moet de opening worden vastgezet met een sleutel om mee- draaien te voorkomen. (afb. 4)

m Let op! Het product voor de ingebruikstelling in ieder ge- val volledig monteren! Inschakelen (afb.1) Druk de beveiliging van de Aan-/ Uitschakelaar (8) in, en houd deze ingedrukt; nu kunt u de aan-/uitschake- laar (7) indrukken om de handmixer te starten. Zodra het apparaat werkt kunt u de beveiliging van de Aan-/ Uitschakelaar (8) loslaten. Uitschakelen (afb. 1) Laat de Aan-/Uitschakelaar (7) los. De beveiliging van de Aan-/Uitschakelaar (8) schakelt zichzelf hiermee automatisch uit. Snelheidsregelaar (afb. 1) Met de snelheidsregelaar (9) kan het toerental van het apparaat traploos worden ingesteld. De aard van het te vermengen materiaal bepaalt welke snelheid vereist is. De respectieve optimale snelheid wordt het best ge- leerd in de praktijk. 2-versnellingsaadrijving (afb. 7) Het apparaat beschikt over een aandrijving met 2 ver- snellingen. Als de versnellingsschakelaar niet kan wor- den vergrendeld, draait u de roerstaaf een beetje.

• Voor de keuze van de versnelling draai schakelaar (4) om 180.

Bedien de schakelaar alleen bij stilstand. Werken met de kleur- en mortelmixer

• Bij het verwisselen van de mixer moet de netvoe- dingsstekker uit het stopcontact worden gehaald.

• Tijdens het onderdompelen in het mengproduct resp. bij het omhoogtrekken uit het mengproduct moet met een gereduceerd toerental worden gewerkt. Zodra de mixer volledig is ondergedompeld, het toerental tot het maximum verhogen, zodat er een voldoende koeling van de motor kan worden gewaarborgd.www.scheppach.com

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele- vante VDE- en DIN-voorschriften. De netaanslui- ting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

• Het product voldoet aan de eisen van EN 61000-3- 11 en valt onder speciale aansluitingsvoorwaarden. Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.

• Het product kan tijdelijke spanningsschommelingen veroorzaken bij ongunstige condities van het elek- triciteitsnet.

• Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die a) een maximaal toegestane netimpedantie „Z“ (Zmax. = 0,25 Ω) niet overschrijden of b) een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.

• Als gebruiker moet u ervoor zorgen, indien nodig in overleg met uw energiebedrijf, dat uw aansluitpunt, waarmee u uw product gebruiken wilt, aan een van beide genoemde eisen a) of b) voldoet. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van het netsnoer.

• Snijplekken omdat over het netsnoer is gereden.

• Beschadigde isolatie omdat de stekker uit de wand- contactdoos is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend aansluitkabels met de aanduiding H05VV-F. Op de aansluitkabel moet de type-aanduiding vermeld staan. Controleer regelmatig de roeras. Een roerapparaat met een defecte roeras mag niet meer worden gebruikt. Laat het apparaat repareren door de klantenservice.

11. Reparatie & bestellen van reserve-

onderdelen Na reparatie of onderhoud controleren of alle veilig- heidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwon- ding voor andere personen en kinderen bestaat, on- toegankelijk bewaren. Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ont- staan is door incorrecte reparaties of door het niet ge- bruiken van originele reserveonderdelen. Draag hiertoe een klantenservice of een geautoriseer- de specialist op. Overeenkomstig geldt dit ook voor accessoires. Aansluitingen en reparaties Aansluitingen en reparaties van de elektrische appa- ratuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd.

11.1 bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Gegevens op het typeplaatje Reserveonderdelen/accessoires Artikel-nr.: Koolborstels 5907803001 Mengstaaf rechtsdraaiend 5907800702 Mengstaaf linksdraaiend 5907800701 Mixerhulpstuk 3907801009 Verbindingsas mixerhulpstuk 3907801008

11.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Mixerhulpstuk, Mengstaaf, Kool- borstels

• niet persé in de levering opgenomen! Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.www.scheppach.com

Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant. Aansluittype X Als het netsnoer van dit apparaat beschadigd is, moet dit worden vervangen door een speciaal uitgevoerd netsnoer, dat verkrijgbaar is bij de fabrikant of diens klantenservice. Wisselstroommotor

• De netspanning moet 220 - 240 V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties van de elektrische appa- ratuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de machine

• De gehele machine en de accessoires moeten gron- dig worden gereinigd.

• De machine dient altijd opgeslagen te worden bui- ten het bereik van kinderen, in stabiele positie, op een droge en veilige plaats waar extreem hoge of extreem lage temperaturen niet kunnen voorkomen.

• Bescherm de opgeslagen machine tegen direct zon- licht, indien mogelijk in een donkere ruimte.

• De machine niet opbergen in zakken of dekzeilen van nylon of plastic, omdat hier vochtophoping kan plaatsvinden.

14. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren.www.scheppach.com

15. Mogelijke storingen

Probleem Mogelijke oorzaak Verhelpen Motor start niet. Geen netspanning (stroomuitval) Zekering controleren Aansluitkabel defect Kabel vervangen resp. kabel laten contro- leren (elektricien) Defecte kabel niet meer gebruiken Motor of schakelaar defect. Voor het verhelpen van problemen dient u contact op te nemen met de fabrikant of een door hem aangewezen rma Ongewone trillingen Roermenger defect Roermenger vervangen Roeras defect Voor het verhelpen van problemen dient u contact op te nemen met de fabrikant of een door hem aangewezen rma Onjuist mengproduct Onjuiste verwerking. Neem de verwer- kingsvoorschriften van de fabrikant in acht Apparaat start maar blok- keert bij geringe belasting en schakelt vervolgens automatisch uit. Verlengsnoer te lang of te kleine diameter. Verlengsnoer moet ten minste 1,5 mm

met een maximum lengte van 25 m zijn. Stopcontact te ver van de hoofd- aansluiting en een te kleine diame- ter van het netsnoer. Bij een langere kabel moet deze een mini- mumdiameter hebben van 2,5 mm

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.www.scheppach.com

16. Conformiteitsverklaring
