Тип продукт	Бояджийски миксер
Марка	Scheppach
Модел	PM1600
Електрическо захранване	230 V~, 50 Hz
Консумирана мощност	1600 W
Брой скорости	2 (0-580 min⁻¹ / 0-780 min⁻¹)
Резба на миксера	M14
Клас на защита	II
Тегло	5,2 kg
Ниво на звуково налягане	93,1 dB (несигурност 3 dB)
Ниво на звукова мощност	101,1 dB (несигурност 3 dB)
Вибрации (емисионна стойност)	2,9 m/s² (несигурност 1,5 m/s²)
Включени принадлежности	Свързващ вал, 2 смесителни накрайника (K3+K4), 2 резервни въглеродни четки, гаечни ключове 19 и 22 мм, инструкция
Основни функции	Смесване на течни и прахообразни строителни материали (бои, разтвори, лепила), плавен регулатор на скоростта, превключвател с предпазител
Поддръжка и почистване	Почиствайте с мека четка или влажна кърпа; не използвайте течаща вода или високо налягане; сменете износените въглеродни четки
Безопасност	Носете предпазни очила, предпазни средства за слуха, противо прахова маска; клас на защита II; двойна изолация
Резервни части	Въглеродни четки (5907803001), дясна смесителна пръчка (5907800702), лява смесителна пръчка (5907800701), накрайник (3907801009), свързващ вал (3907801008)
Обща информация	Законна гаранция; съответства на директивите на ЕС; препоръчва се за непрофесионална употреба

Често задавани въпроси - PM1600 SCHEPPACH

Как да включите и изключите миксера Scheppach PM1600?

За да включите, натиснете предпазителя на превключвателя за включване/изключване (8) и го задръжте натиснат, след което натиснете превключвателя за включване/изключване (7), за да стартирате. След това освободете предпазителя. За да изключите, просто освободете превключвателя (7); предпазителят се деактивира автоматично.

Как да смените скоростта на PM1600?

Селекторът на скоростта (4) се намира на двигателя. Работете с него само когато е спрян. Завъртете го на 180°, за да преминете от скорост 1 (0-580 min⁻¹) на скорост 2 (0-780 min⁻¹). Ако селекторът не влиза в зацепване, завъртете леко бъркалката на ръка.

Кой миксер да използвате за какви материали?

Използвайте накрайника с ляво въртене (2a) за течни вещества (бои, лакове, лепила). Използвайте накрайника с дясно въртене (2b) за вискозни вещества (разтвор, мазилка, лепило за плочки). Изберете подходящия накрайник за материала, за да избегнете претоварване.

Как да почистите миксера след употреба?

Изключете уреда от контакта. Почиствайте го с мека четка или леко влажна кърпа. Никога не използвайте течаща вода, високо налягане, агресивни почистващи препарати или разтворители (бензин, алкохол). Почиствайте и бъркалките отделно.

Какво да правите, ако двигателят не стартира?

Първо проверете мрежовото напрежение и предпазителя. Ако захранващият кабел е повреден, накарайте електротехник да го смени. Ако проблемът продължава, двигателят или превключвателят може да са дефектни; свържете се с центъра за следпродажбено обслужване.

Как да смените въглеродните четки?

Въглеродните четки са износващи се части. Когато са износени, накарайте ги да бъдат сменени от центъра за следпродажбено обслужване или квалифициран специалист. Използвайте само оригинални резервни четки (реф. 5907803001).

Какви предпазни средства да носите по време на работа?

Винаги носете предпазни очила, предпазни средства за слуха и противопрахова маска. Също така носете предпазни ръкавици и подходящо, не широко облекло. Дръжте косата и бижутата далеч от движещите се части.

Може ли да се смесват храни с PM1600?

Не, правилната употреба е ограничена до строителни материали (бои, разтвори, лепила и др.). Никога не смесвайте храни, тъй като уредът не е предназначен за това и представлява риск за здравето.

Как да сглобите правилно смесителната пръчка?

Завийте свързващия вал (1) в накрайника на миксера (2), като го въртите по посока на часовниковата стрелка (фиг. 2). След това завийте комплекта (1+2) в задвижващия вал (3) (фиг. 3). За разглобяване, въртете обратно на часовниковата стрелка, като евентуално използвайте гаечен ключ за блокиране.

Къде да намерите резервни части и аксесоари?

Резервните части (въглеродни четки, смесителни пръчки, накрайници, свързващ вал) са налични в сервизния център Scheppach. Сканирайте QR кода на началната страница или се свържете с вашия търговец. Посочете модела (PM1600) и референтния номер на частта.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PM1600 SCHEPPACH

Обяснение на символите върху уреда

	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защитни очила.
	Носете защита за слуха.
	При образуване на прах носете защитна маска срещу прах.
	Клас на защита II
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 217
2. Описание на продукта (Фиг. 1)...... 217
3. Обем на доставката 217
4. Употреба по предназначение 217
5. Общи указания за безопасност 218
6. Технически данни 221
7. Разопаковане....221
8. Сглобяване (Фиг. 2 - 4) 222
9. Пускане в експлоатация 222
10. Поддръжка и грижа 223
11. Ремонт и поръчка на резервни части 223
12. Електрическо свързване 224
13. Съхранение....224
14. Изхвърляне и рециклиране.... 225
15. Възможни неизправности ..... 226
16. Декларация за съответствие 275

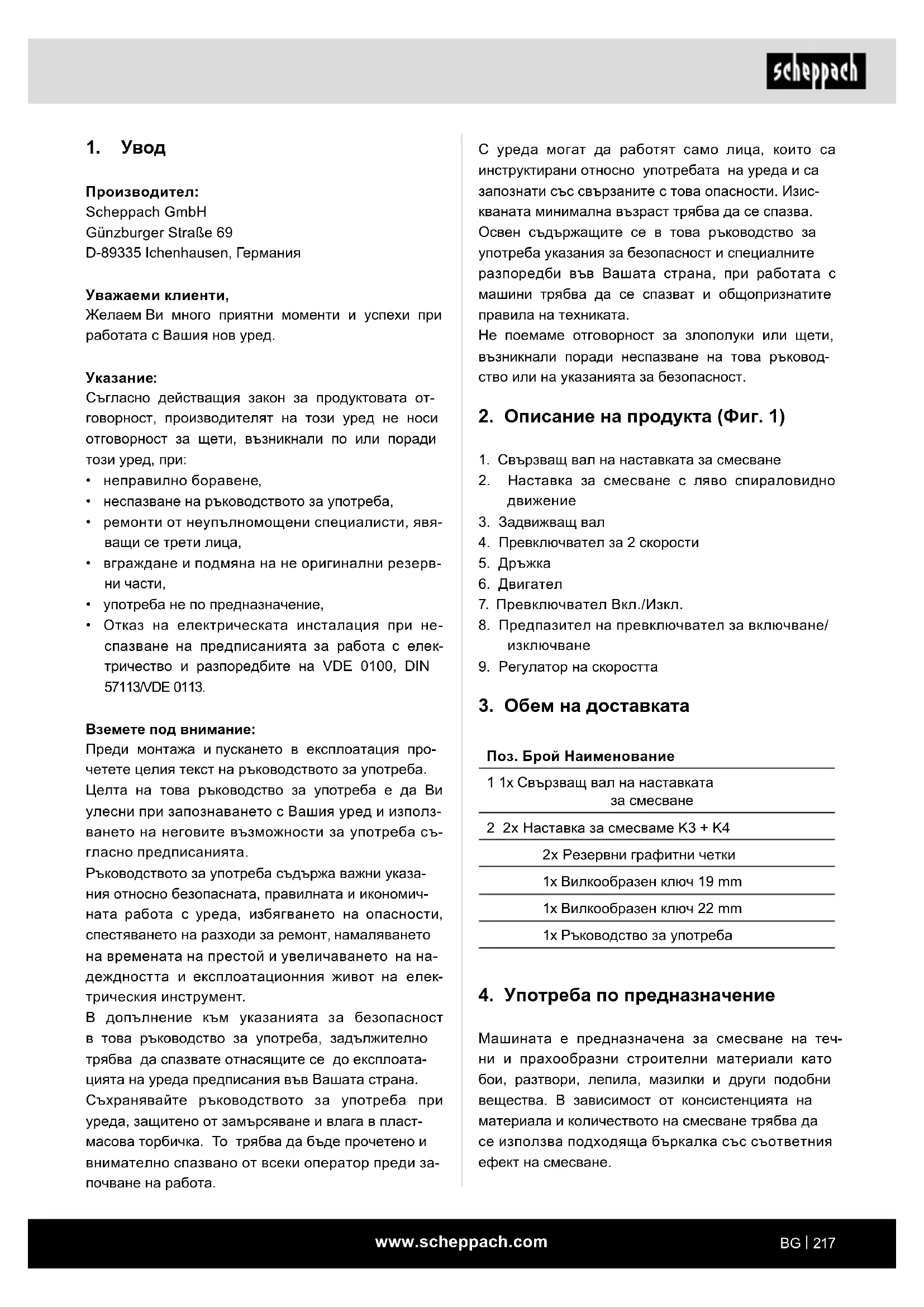

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
- неспазване на ръководството за употреба,
- ремонти от неупълномощени специалисти, явяващи се трети лица,
- вграждане и подмяна на не оригинални резервни части,
- употреба не по предназначение,
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113.

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Свързващ вал на наставката за смесване
2. Наставка за смесване с ляво спираловидно движение
3. Задвижващ вал
4. Превключвател за 2 скорости
5. Дръжка
6. Двигател
7. Превключвател Вкл./Изкл.
8. Предпазител на превключвател за включване/изключване
9. Регулатор на скоростта

3. Обем на доставката

1 1x Свързващ вал на наставката за смесване

2 2x Наставка за смесваме K3 + K4

2x Резервни графитни четки

1x Вилкообразен ключ 19 mm

1x Вилкообразен ключ 22 mm

1x Ръководство за употреба

4. Употреба по предназначение

Машината е предназначена за смесване на течни и прахообразни строителни материали като бои, разтвори, лепила, мазилки и други подобни вещества. В зависимост от консистенцията на материала и количеството на смесване трябва да се използва подходяща бъркалка със съответния ефект на смесване.

Продуктът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всяка- къв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат продукта, трябва да са запознати с него и да са информира- ни относно въможните опасности.

Промените по продукта освобождават изцяло производителя от отговорност за възникнали в резул-тат от това щети.

Продуктът може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите продукти не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако продуктът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Общи указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠ Предупреждение!

Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и ин- струкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) и до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.

b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.

с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

2. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземе- ни повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.

с) Пазете Вашите електрически инструменти от дъжд и влага. Проникването на вода в електрическия уред увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия инструмент във влажна среда не може да бъде избегната, използвайте дефектнотокова защита. Използването на дефектнотокова защита намалява риска от токов удар.

3. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и винаги предпазни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, каска или антифони, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

4. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрическия инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент. С подхо- дящия електрически инструмент работите по- добре и по-сигурно в диапазона на работнике му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишеното включване на инструмента.

d) Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и принадлежностите грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрически инструмент, принадлежностите и работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5. Сервиз

a) Възлагайте ремонти по Вашия електрически инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

⚠ ПРЕДУПРЕЖДЕНИЕ!

По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лицата с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди да използват машината.

Указания за безопасност за уреди за раз- бъркване

a) Носете електрическия инструмент с две ръце за предвидените за целта ръкохватки. Загуба на контрол може да доведе до наранявания.

b) За да избегнете опасна атмосфера, осигурете адекватна вентилация при разбъркване на горими материали. Образувалите се пари могат да бъдат вдишани или да се запалят от искрите, образувани от електрическия инструмент.

с) Не бъркайте хранителни продукти. Електрическите инструменти и техните работни инструменти не са предназначени за обработка на хранителни продукти.

d) Дръжте проводника за свързване към мрежата далеч от работното място. Захранващият кабел може да се заплете в смесителна-та щанга.

e) Уверете се, че резервоарът за разбъркване е стабилен и добре закрепен. Неправилно закрепеният резервоар може да се премести неочаквано.

f) Внимавайте за това, по корпуса на електри- ческия инструмент да няма пръски течност. Попадналата в електрически инструмент вода може да доведе до повреди и токов удар.

g) Следвайте инструкциите и указанията за безопасност за материала, който трябва да бъде разбъркан. Материалът, който трябва да се разбърка, може да е опасен за здравето.

h) Ако електрическият инструмент падне в ма- териала, който трябва да бъде разбъркан, незабавно издърпайте мрежовия щекер и възложете проверка на електрическия инструмент на квалифициран специалист. Посягането в резервоара с все още включен в контакта електрически инструмент може да доведе до електрически удар.

i) По време на процеса на разбъркване не посягайте в резервоара за разбъркване с ръце и не поставяйте други предмети. Контактът със смесителната щанга може да доведе до сериозни наранявания.

j) Електрическият инструмент може да се стартира и спира само в резервоара за раз- бъркване. Смесителната щанга може да се изхвърли неконтролируемо или да се огъне

Остатъчни рискове

Дори и когато използвате този електрически инструмент съгласно предписанията, винаги остават остатъчни рискове. В зависимост от конструкцията и изпълнението на този електрически инструмент, могат да възникнат следните опасности:

- Увреждане на белите дробове, ако не се носи подходяща прахозащитна маска.

- Увреждане на слуха, ако не се носи подходяща защита за слуха.

- Увреждания на здравето в резултат на вибрации длан-ръка, ако уредът се използва продължително време или не се направлява или поддържа правилно.

6. Технически данни

Номинално напрежение	230 V~ / 50 Hz
Консумирана мощност 1600 W
Обороти на празен ход	0-580 min ^-1 / 0-780 min ^-1
Държач за бъркалки M14
Клас на защита	II
Тегло	5,2 kg

Запазва се правото на технически промени!

Шум и вибрации

Стойностите на шум и вибрации са определени съгласно EN 62841.

Ниво на звуково налягане L_pA	93,1 dB
Неопределеност K_pA	3 dB
Ниво на звукова мощност L_WA	101,1 dB
Неопределеност K_WA	3 dB

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха.

Общи стойности на вибрациите (векторна сума от трите посоки), определени съгласно EN 62841.

Стойност на емисии на вибрации ah = 2,9 m/s ^2 Неопределеност K = 1,5 m/s ^2

Допълнителна информация за електрически инструменти

Предупреждение!

Посочената стойност на емисии на вибрации е измерена по стандартизиран метод на изпитване и може, в зависимост от вида и начина, по който електрическият инструмент се използва, да варира и в отделни случаи да е над посочената стойност.

Посочената стойност на емисии на вибрации може да бъде използвана за сравнение на даден електрически инструмент с друг.

Посочената стойност на емисии на вибрации може да бъде използвана също и за първоначална оценка на вредното въздействие.

Ограничавайте образуването на шум и вибра- циите до минимум!

• Използвайте само изправни уреди.
• Поддържайте и почиствайте редовно уреда.
• Съобразявайте начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• При нужда възлагайте проверка на уреда.
• Изключвайте уреда, когато той не се използва.
• Носете ръкавици.

7. Разопаковане

• Отворете опаковката и внимателно извадете продукта.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с продукта посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на продукта.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Продуктът и опаковъчният материал не са рачка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

8. Сглобяване (Фиг. 2 - 4)

⚠️ Внимание!

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

1) Завъртете свързващия вал на наставката за смесване (1) по посока на часовниковата стрелка в наставката за смесване (2). (Фиг. 2)
2) След това завийте сглобения прът на смесителя (1 + 2) в задвижващия вал (3). (Фиг. 3)

ОПАСНОСТ!

Използвайте само бъркалки, които са подходящи и проектирани за размесвания материал. Неправилна бъркалка може поради претоварване да повреди уреда и да причини злополуки!

За сваляне от задвижващия вал въртете пръта за бъркалка обратно на часовниковата стрелка. Прътът може да се закрепи много здраво в този държач. В този случай държачът трябва да се осигури с гаечен ключ, за да се предотврати завъртането му. (Фиг. 4)

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

Включване (Фиг. 1)

Натиснете предпазителя на превключвателя за включване/изключване (8) и го задръжте натиснат. Сега можете да натиснете превключвателя за включване/изключване (7), за да стартирате ръчния уред за смесване. Щом уредът заработи, можете да пуснете предпазителя на превключвателя за включване / изключване (8).

Изключване (Фиг. 1)

Отпуснете превключвателя за включване / из- ключване (7). Предпазителят на превключвателя за включване / изключване (8) изключва автома- тично заедно с него.

Регулатор на скоростта (Фиг. 1)

С регулатора на скоростта (9) оборотите на уреда могат да се настройват на степени. Видът на ма-териала за смесване определя необходимата скорост. Съответно оптималната скорост се научава най-добре чрез практиката.

Този уред е оборудван 2-степенна скоростна ку- тия. Ако превключвателят на предавки не може да се фиксира, завъртете леко бъркалката.

• За да изберете предавка, завъртете превключвателя (4) на 180°.
• Предавка: 0 min ^-1 до 580 min ^-1
• Предавка: 0 min ^-1 до 780 min ^-1

Задействайте превключвателя само в състояние на покой.

Работа с бъркалката за бои и строителни раз- твори

• При смяна на бъркалките мрежовият щепсел трябва да бъде изваден.
• При потапяне в сместа, съотв. при изваждане от сместа работете с понижени обороти. След пълното потапяне увеличете оборотите до максимума, за да се осигури достатъчно охлаждане на двигателя.
• По време на разбъркването движете машината из съда за смесване. Бъркайте дотогава, докато цялата смес бъде напълно обработена.
• След приключване на работите по разбъркване почиствайте бъркалката.

Обхват на приложение на инструментите за разбъркване (Фиг. 1)

• Инструментът за разбъркване с ляво спираловидно движение (2а) се използва за материали с нисък вискозитет, като например: различни видове бои, лакове, лепила, пасти, смеси за леене, битум, химикали, червено олово, циментови суспензии
• Инструментът за разбъркване с дясно спираловидно движение (2b) се използва за вискозни вещества, като например: лепила и готови строителни смеси, свързващи агенти, гипс, вар, циментова мазилка, замазка, бетон, лепило за плочки, лепило, изравнителна смес, пасти, гранулати

10. Поддръжка и грижа

Преди всяка работа по поддръжка и почиства- не:

• Изключете уреда
• Изчакайте уреда да спре
• Издърпайте щепсела

Използвайте само оригинални части. Другите час- ти могат да доведат до непредвидими щети и на- ранявания.

Всякакви по-нататьшни ремонтни дейности могат да бъдат извършвани само от производителя или от отдела за обслужване на клиенти.

Съхранявайте уредите извън обсега на деца.

Спазвайте следното, за да запазите функционал- ността на уреда:

• Поддържайте вентилационните процепи свободни и чисти.
• Почистете праха и замърсяванията с кърпа или мека четка.
• Не почиствайте машината под течаща вода или с уреди за почистване с високо налягане.
• Не използвайте разтворители (бензин, алкохол и др.) върху пластмасовите части, тъй като те могат да ги повредят.
• Почистете лопатката на бъркалката.
• Уредът за бъркане е оборудван с въглеродни четки. Ако въгленовите четки са износени, поискайте да ги смените от отдела за обслужване на клиенти.

За Ваша собствена безопасност редовно проверявайте лопатката на бъркалката за повреди. Сменете повредената лопатка на бъркалката.

Проверявайте редовно вала на бъркалката. Бъркалка с повреден вал не трябва да се използва повече. Възложете ремонта на уреда на отдела за обслужване на клиенти.

11. Ремонт и поръчка на резервни части

След ремонт или поддръжка се уверете, че всички части, свързани с безопасността, са на мястото си и са в отлично състояние. Съхранявайте частите, които могат да причинят нараняване, на място, недостъпно за други лица и деца.

Внимание: Съгласно Закона за отговорността за продуктите не се носи отговорност за щети причинени от неправилен ремонт или неизползване на оригинални резервни части.

Обадете се на отдела за обслужване на клиенти или на оторизиран специалист. Същото важи и за аксесоарите.

Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

11.1 Поръчване на резервни части

При поръчване на резервни части трябва да се по- сочат следните данни:

Въгленова четка 5907803001

Прът на смесителя с дясно спираловидно движение 5907800702

Прът на смесителя с ляво спираловидно движение 5907800701

Наставка за смесване 3907801009

Свързващ вал на наставката за смесване 3907801008

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Наставка за смесване, прът на смесителя, въгленови четки

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

12. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

• Продуктът отговаря на изискванията на EN 61000-3-11 и подлежи на специални условия за свързване. Това означава, че използването на произволни, свободно избрани точки на свързване не е допустимо.
• При неблагоприятни условия на захранващата мрежа продуктът може да доведе до временни колебания в напрежението.
• Продуктът е предвиден само за употреба към точки на свързване, които a) не превишават максимально допустим мрежов импеданс "Z" (Zmax. = 0,25 Ω) или b) имат допустимо натоварване на мрежата при продължителна работа от поне 100 А за фаза.
• Вие, като потребител, трябва да гарантирате, ако е необходимо чрез консултация с Вашето електроснабдително дружество, че Вашата точка на свързване, към която желаете да използвате продукта, отговаря на едно от двете посочени изисквания, а) или b).

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05VV-F.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Вид на свързването X

Ако проводникът за свързване към мрежата на този уред бъде повреден, то той трябва да бъде подменен със специален съединителен проводник, който може да се достави от производителя или от негови отдел за обслужване на клиенти.

Двигател на променлив ток

• Мрежовото напрежение трябва да е 220 - 240 V\~
• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

- Данни от типовата табелка на уреда

13. Съхранение

• Цялата машина и принадлежностите трябва да бъдат почистени щателно.
• Винаги съхранявайте машината на недостъпно за деца място. Поставяйте я в стабилно положение на сухо и сигурно място, на което не могат да възникнат екстремно високи или екстремно ниски температури.
• Пазете съхраняваната машина от слънчеви лъчи, по възможност я оставяйте на затъмнени места.
• Не опаковайте машината в торби, съотв. покривала от найлон или пластмаса, защото в тях може да се образува влага.

14. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природось-образен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уред се доставя от про -

изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

15. Възможни неизправности

Проблем Възможна причина Отстраняване
Двигателят не работи.	Няма мрежово напрежение (прекъсване на електрозахран-ването).	Проверете защитата.
	Дефектен свързващ кабел.	Сменете кабела или го дайте за про-верка (на електротехник).Не използвайте повече дефектните кабели.
	Дефектен двигател или прев-ключвател.	За да отстраните проблема, се обърнете към производителя или към посочена от него фирма.
Необичайни вибрации.	Дефектна лопатка на бъркал-ката.	Сменете лопатката на бъркалката.
	Дефектен вал на бъркалата.	За да отстраните проблема, се обърнете към производителя или към посочена от него фирма.
	Неправилна смес.	Неправилна обработка. Спазвайте предписанията за обработка на произ-водителя.
Уредът се стартира, но блокира при ниско натоварване и може да се изключи автоматично.	Прекалено дълъг удължителен кабел или с прекалено малко сечение.	Удължителен кабел с дебелина най-малко 1,5 mm ^2 и максимална дъл-жина 25 m.
	Твърде отдалечено гнездо от ос-новната връзка и твърде малко сечение на свързващия кабел.	Най-малко 2,5 mm ^2 за по-дълги сече-ния на кабелите.

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
