PM1600 - Miešač farby SCHEPPACH - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma PM1600 SCHEPPACH vo formáte PDF.
| Typ produktu | Miešačka farieb |
| Značka | Scheppach |
| Model | PM1600 |
| Elektrické napájanie | 230 V~, 50 Hz |
| Príkon | 1600 W |
| Počet rýchlostí | 2 (0-580 min⁻¹ / 0-780 min⁻¹) |
| Závit miešadla | M14 |
| Trieda ochrany | II |
| Hmotnosť | 5,2 kg |
| Hladina akustického tlaku | 93,1 dB (neistota 3 dB) |
| Hladina akustického výkonu | 101,1 dB (neistota 3 dB) |
| Vibrácie (hodnota emisií) | 2,9 m/s² (neistota 1,5 m/s²) |
| Dodávané príslušenstvo | Spojovací hriadeľ, 2 miešacie nástavce (K3+K4), 2 náhradné uhlíkové kefky, ploché kľúče 19 a 22 mm, návod |
| Hlavné funkcie | Miešanie tekutých a práškových stavebných materiálov (farby, malty, lepidlá), plynulá regulácia otáčok, spínač s bezpečnostnou poistkou |
| Údržba a čistenie | Čistite mäkkou kefkou alebo vlhkou handričkou; nepoužívajte tečúcu vodu ani vysokotlakový čistič; vymeňte opotrebované uhlíkové kefky |
| Bezpečnosť | Noste ochranné okuliare, ochranu sluchu, protiprachovú masku; trieda ochrany II; dvojitá izolácia |
| Náhradné diely | Uhlíkové kefky (5907803001), pravá miešacia tyč (5907800702), ľavá miešacia tyč (5907800701), nástavec (3907801009), spojovací hriadeľ (3907801008) |
| Všeobecné informácie | Zákonná záruka; v súlade s smernicami EÚ; odporúča sa nekomerčné použitie |
Často kladené otázky - PM1600 SCHEPPACH
Otázky používateľov k PM1600 SCHEPPACH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Miešač farby vo formáte PDF zadarmo! Nájdite svoj návod PM1600 - SCHEPPACH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. PM1600 značky SCHEPPACH.
NÁVOD NA OBSLUHU PM1600 SCHEPPACH
| Hladina akustického tlaku L_pA | 93,1 dB |
| Kolísavost K_pA | 3 dB |
| Hladina akustického výkonu L_WA | 101,1 dB |
| Kolísavost K_WA | 3 dB |
8. Sestavení prístroje (obr. 2 - 4)
⚠ Pozor!
Dvouchodový pohon (obr. 1)
Vysvetlenie symbolov na prístroji
- Úvod....95
- Popis výrobku (obr. 1)....95
- Rozsah dodávky 95
- Použitie v súlade s určením....95
- Všeobecné bezpečnostné upozornenia....96
- Technické údaje....98
- Vybalenie 99
- Zostavenie prístroja (obr. 2 - 4)....99
- Uvedenie do prevádzky 99
- Údržba a ošetrovanie .... 100
- Oprava a objednávanie náhradných dielov.... 100
- Elektrická prípojka 101
- Skladovanie 101
- Likvidácia a opätovné zhodnotenie 101
- Odstraňovanie porúch 102
- Vyhlásenie o zhode 273

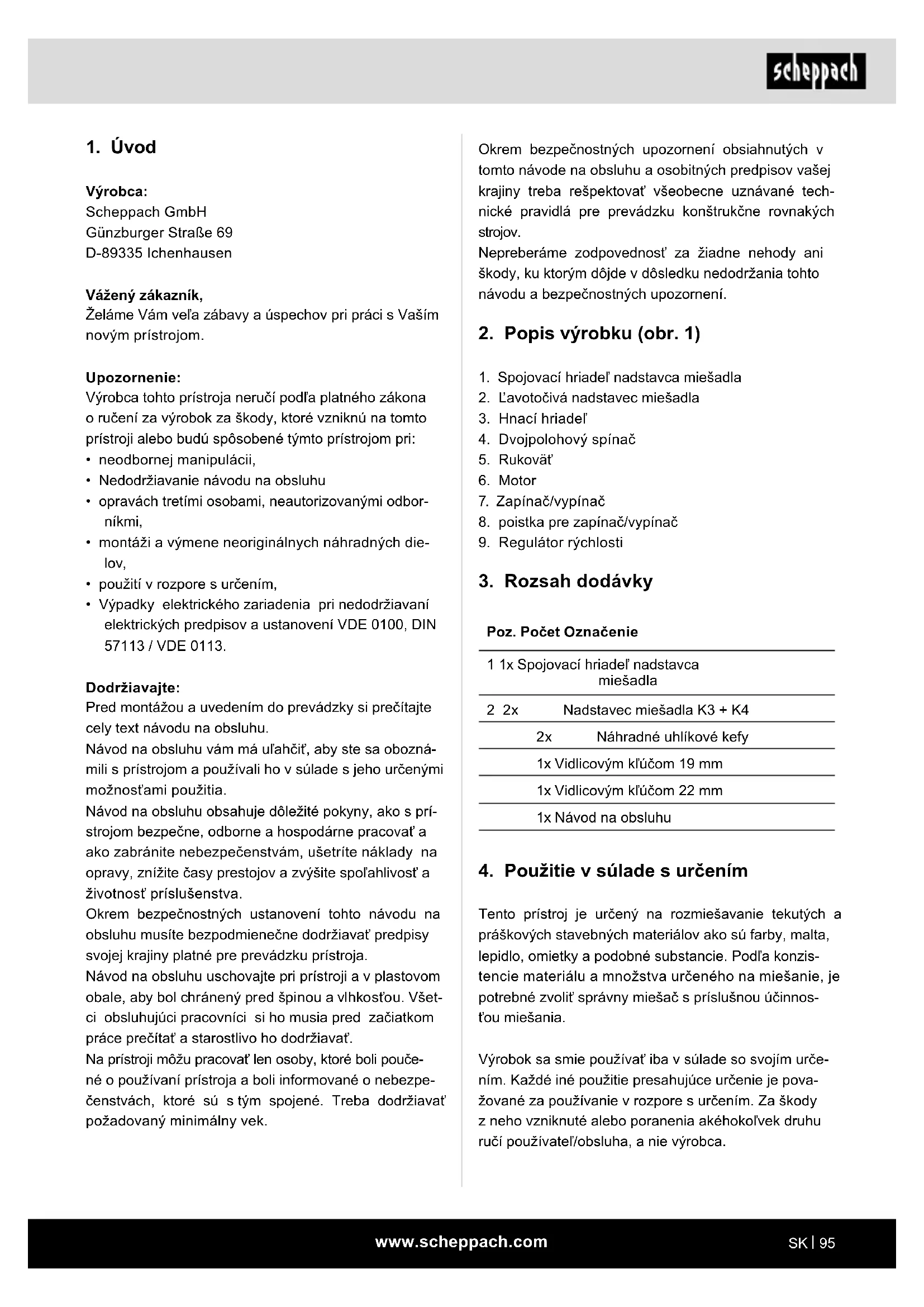

1. Úvod
Výrobca:
Scheppach GmbH
Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.
Upozornenie:
Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:
- neodbornej manipulácii,
- Nedodržiavanie návodu na obsluhu
- opravách tretími osobami, neautorizovanými odborníkmi,
- montáži a výmene neoriginálnych náhradných dielov,
- použití v rozpore s určením,
- Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113.
Dodržiavajte:
Návod na obsluhu vám má ul'ahčit', aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia.
Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovat' a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva.
Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.
Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkostou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítat' a starostlivo ho dodržiavat'.
Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek.
Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.
Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.
Poz. Počet Označenie
| 1 1x Spojovací hriadel' nadstavca miešadla | |
| 2 2x | Nadstavec miešadla K3 + K4 |
| 2x Náhradné uhlíkové kefy | |
| 1x Vidlicovým klúčom 19 mm | |
| 1x Vidlicovým klúčom 22 mm | |
| 1x Návod na obsluhu | |
4. Použitie v súlade s určením
Tento prístroj je určený na rozmiešavanie tekutých a práškových stavebných materiálov ako sú farby, malta, lepidlo, omietky a podobné substancie. Podľa konzistencie materiálu a množstva určeného na miešanie, je potrebné zvolit' správny miešač s príslušnou účinnosťou miešania.
Výrobok sa smie používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'obsluha, a nie výrobca.
Súčast'ou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.
Osoby, ktoré používajú a udržiavajú výrobok, musia byť oboznámené s výrobkom a poučené o možných nebezpečenstvách.
Zmeny na výrobku úplne vylučujú ručenie výrobcu za škody, ktoré tým vzniknú.
Výrobok sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.
Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.
Všeobecné bezpečnostné upozornenia pre elektrické náradia
⚠ Varovanie!
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.
Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.
Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vztahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).
a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach.
Elektrické prístroje vytvárajú iskry, ktoré môžu zapálit' prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratit kontrolu nad elektrickým náradím.
a) Pripojovacia zástrčka elektrického prístroja musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zá- suvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chráňte vaše elektrické náradie pred dažďom alebo vlhkost’ou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráně pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané pripájacie vedenia zvyšujú riziko zásahu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacieho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnút' prevádzke elektrického ná- radia vo vlhkom prostredí, používajte ochran- ný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu zni- žuje riziko zásahu elektrickým prúdom.
3. Bezpečnost'osôb
a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíl'ka nepozornosti pri používaní elektrického prístroja môže viest' k vážnym zraneniam.
b) Noste osobné ochranné vybavenie a vždy používajte ochranné okuliare. Nosenie ochranného vybavenia, ako napríklad protiprachová maska, protišmyková ochranná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického prístroja, znižuje riziko zranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjst' k úrazom.
d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.
e) Vyhýbajte sa abnormálnemu držaniu tela. Zaujmite bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.
f) Noste vhodný odev. Nenoste vol'ný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Vol'ný odev, šperky či dlhé vlasy môžu zachytit' pohybujúce sa časti.
g) Ak je možné namontovat' zariadenia na odsávanie a zachytávanie prachu, musia sa tieto pripojit' a správne používat'. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.
h) Nenechajte sa ukolísat' falošnou bezpečnos-t'ou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked' ste vd'aka mnohoná-sobnému použitiu oboznámení s elektrickým náradím. L'ahkovážne konanie môže v okamihu viest' k t'ažkým poraneniam.
4. Používanie elektrického prístroja a manipulácia s ním
a) Elektrické náradie nepret'ažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovat' s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.
c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatel'ný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického prístroja.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovol'te používat' osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické prístroje sú nebezpečné, ak ich používajú neskúsené osoby.
e) O svoje elektrické náradie a príslušenstvo sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezaseká- vajú, či diely nie sú zlomené alebo poškodené tak, že to negativne ovplyvňuje funkciu elek- trického náradia. Pred použitím elektrického náradia dajte poškodené diely opravit'. Príčinou mnohých úrazov je nesprávna údržba elek- trických prístrojov.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.
g) Použivajte elektrické náradie, príslušenstvo a nasadzovací nástroj atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.
h) Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.
5. Servis
a) Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.
⚠ VÝSTRAHA!
Tento elektricky prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovat' situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovat' stroj.
Bezpečnostné upozornenia pre miešadlá
a) Elektrické náradie držte obidvoma rukami za rukoväte, ktoré sú na to určené. Strata kontroly môže viest' k poraneniam.
b) Aby ste predišli nebezpečnej atmosfére, pri miešaní sa postarajte o dostatočné odvetrávanie horľavých látok. Tvoriace sa pary môžu byť vdýchnuté alebo sa môžu vznietit’ v dôsledku iskier vytváraných elektrickým náradím.
c) Nemiešajte potraviny. Elektrické náradia a ich vložené nástroje nie sú skonštruované na spracovanie potravín.
d) Udržiavajte sietový prívod v dostatočnej vzdialenosti od pracovnej oblasti. Sietové vedenie sa môže namotať na miešaciu tyč.
e) Postarajte sa o bezpečné a pevné postavenie miešacej nádrže. Neodborne zaistená nádrž sa môže nečakane pohnúť.
f) Dbajte na to, aby na teleso elektrického náradia nestriekala žiadna tekutina. Tekutina, ktorá vnikne do elektrického náradia, môže viest' k jeho poškodeniu a zásahu elektrickým prúdom.
g) Riad'te sa pokynmi a bezpečnostnými upozorneniami pre miešaný materiál. Miešaný materiál môže byt' zdraviu škodlivý.
h) Ak elektrické náradie spadne do miešaného materiálu, okamžite vytiahnite siet'ovú zástrčku a nechajte elektrické náradie skontrolovať kvalifikovaným odborným personálom. Ak siahnete do nádrže, keď v nej ešte elektrické náradie visí na zásuvke, môže to viest' k zásahu elektrickým prúdom.
i) Počas procesu miešania nesiahajte rukami do miešacej nádrže ani do nej nevnášajte žiadne iné predmety. Kontakt s miešacou tyčou môže viest' k vážnym poraneniam.
j) Elektrické náradie nechajte rozbehnút' a do-
behnút' len v miešacej nádrži. Tyč miešadla
sa môže nekontrolovatel'ne meta' alebo sa môže
ohnút'
Zvyškové riziká
Aj ked' tento elektrický nástroj používate podľa predpisov, vždy existujú zostatkové riziká. V súvislosti s konštrukciou a vyhotovením tohto elektrického prístroja sa môžu vyskytnút' nasledujúce nebezpečenstvá:
- Poškodenia plúc, ak sa nepouživa žiadna vhodná ochranná maska proti prachu.
- Poškodenia sluchu, ak sa nepoužíva vhodná ochra- na sluchu.
- Poškodenia zdravia, ktoré vznikajú na základe vibrácií ruky – ramena, ak sa prístroj používa dlhší čas alebo ak sa obsluhuje v rozpore s určením, alebo sa vykonáva údržba v rozpore s predpismi.
6. Technické údaje
Menovité napätie 230 V\~, 50 Hz
| Príkon 1600 W | |
| Otáčky naprázdno 0-580 min | ^-1 / 0-780 min ^-1 |
| Uchytenie miešadla M14 | |
| Trieda ochrany II | |
| Hmotnosť 5,2 kg | |
Technické zmeny vyhradené!
Hluk a vibrácie
Hodnoty hluku a vibrácií boli stanovené v súlade s normou EN 62841.
| Hladina akustického tlaku L_pA | 93,1 dB |
| Neistota K_pA | 3 dB |
| Hladina akustického výkonu L_WA | 101,1 dB |
| Neistota K_WA | 3 dB |
Noste ochranu sluchu.
Vplyv hluku môže spôsobit' stratu sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 62841.
Hodnota emisií vibrácií ah = 2,9 m/s ^2
Neistota K = 1,5 m/s ^4
Dodatočné informácie pre elektrické prístroje Varovanie!
Uvedená hodnota emisií vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže sa, v závislosti spôsobu, ktorým sa elektrický prístroj použije, zmenit' a vo výnimočných prípadoch sa môže nachádzat' nad uvedenou hodnotou.
Uvedená hodnota emisií vibrácií sa môže použit na porovnanie elektrického náradia s iným elektrickým náradím.
Uvedená hodnota emisií vibrácií sa môže použit' aj na úvodné posúdenie ovplyvnenia.
Vznik hluku a vibrácií obmedzte na minimum!
- Používajte iba bezchybné stroje.
- Prístroj pravidelne čistite a vykonávajte jeho údržbu.
• Váš spôsob práce prispôsobte prístroju. - Prístroj nepret'ažujte.
- Prístroj nechajte v prípade potreby prekontrolovať.
- Ak sa prístroj nepoužíva, vypnite ho.
- Noste rukavice.
7. Vybalenie
- Otvorte balenie a opatrne vyberte výrobok.
- Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
- Skontrolujte, či je rozsah dodávky kompletný.
- Skontrolujte výrobok a diely príslušenstva, či nedošlo k škodám pri preprave. V prípade reklamácií ihned informujte dodávateľa. Neskoršie reklamácie nebudú uznané.
- Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
- Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.
- Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
- Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku.
⚠ POZOR!
Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!
8. Zostavenie prístroja (obr. 2 - 4)
⚠ Pozor!
Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte!
1) Spojovací hriadel' nadstavca miešadla (1) otočte do nadstavca miešadla (2) v smere hodinových ručičiek. (Obr. 2)
2) Zloženú tyč miešadla (1 + 2) potom zaskrutkujte do hnacieho hriadeľa (3). (Obr. 3)
NEBEZPEČENSTVO!
Používajte len miešaciu tyč, ktorá je vhodná a určená pre miešaný materiál. Nesprávna miešacia tyč môže spôsobit' poškodenie náradia a úrazy v dôsledku pret'aženia!
Ak chcete miešaciu tyč vybrat', vytočte ju z hnacieho hriadeľa v smere proti pohybu hodinových ručičiek. Tyč môže byť uložená v tomto uchytení velmi pevne. V tomto prípade sa musí uchytenie zaistiť proti otáčaniu použitím klúča. (Obr. 4)
9. Uvedenie do prevádzky
⚠ Pozor!
Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat'!
Zapnutie (obr. 1)
Zatlačte poistku pre zapínač/vypínač (8) a podržte ju stlačenú; následne môžete zatlačit' zapínač/vypínač (7) na spustenie ručného miešadla. Ihned' ako začne náradie pracovať, môžete pustit' poistku pre zapínač/vypínač (8).
Vypnutie (obr. 1)
Regulátor rýchlosti (obr. 1)
Pomocou regulátora rýchlosti (9) je možné plynulo nastavit' otáčky náradia. Druh miešaného materiálu určuje, aká rýchlost' je potrebná. Príslušnú optimálnu rýchlost' zistíte najlepšie v praxi.
Dvojchodný pohon (obr. 1)
Miešačka je vybavená dvomi rýchlostami otáčok (chody). Ak by sa spínač voľby stupňa nedal zaaretovat', trochu otočte miešacou tyčinkou.
- Pri zmene miešadla sa musí vytiahnut' siet'ová zástrčka.
-
Pri ponorení do miešaného materiálu, resp. vytiahnutí z miešaného materiálu pracujte so zníženými otáčkami. Po úplnom ponorení zvýšte otáčky na maximum, aby bolo zaručené dostatočné chladenie motora.
-
Počas procesu miešania vedte stroj cez miešaciu nádobu. Miešajte dovtedy, kým nebude celý miešaný materiál prepracovaný.
- Po ukončení miešacích prác miešadlo vyčistite.
Oblast' použitia miešacích nástrojov (obr. 1)
- L'avotočivý miešací nástroj (2a) sa používa na riedke hmoty, ako napr.: farby rôzneho druhu, laky, lazúry, tmely, zalievacie hmoty, bitúmen, chemikálie, mínium, cementové zmesi
- Pravotočivý miešací nástroj (2b) sa používa na husté hmoty, ako napr.: malta na lepenie obkladov, hotová maltová zmes, materiál na spájanie nástenných dosiek, sadra, vápno, cementová omietka, poter, betón, lepidlo na dlaždice, lepidlo, pasty, granuláty.
• Vypnite prístroj
- Počkajte, kým prístroj nezastaví.
• Vytiahnite siet'ovú zástrčku
Používajte len originálne diely. Iné diely môžu viest' k nepredvídateľným škodám a poraneniam.
Z toho vyplývajúce opravárske práce smie vykonať len výrobca alebo zákaznícky servis.
Uchovávajte prístroje mimo dosahu detí.
Dodržiavajte nasledovné, aby ste zachovali funkčnosť prístroja:
- Vetracie štrbiny udržiavajte voľné a čisté.
- Odstráňte prach a znečistenia vhodnou handrou a mäkkou kefou.
- Stroj nečistite pod tečúcou vodou alebo vysokotlakovými čističmi.
- Na plastové diely nepoužívajte rozpúšťadlá (benzín, alkohol atd.), pretože by ich mohli poškodit.
• Vyčistite miešacie metly. - Miešadlo je vybavené uhlíkovými kefami. Pri opotrebovaní nechajte vymenit'uhlíkové kefy zákazníckym servisom.
Pravidelne kontrolujte miešaciu metlu ohľadom poškodení pre svoju vlastnú bezpečnosť. Poškodenú miešaciu metlu okamžite vymeňte.
Pravidelne kontrolujte hriadel' miešadla. Miešadlo s poškodeným hriadel'om miešadla sa viac nesmie použivať. Nechajte prístroj opraviť zákazníckym servisom.
11. Oprava a objednávanie náhradných dielov
Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave.
Diely, ktoré môžu spôsobovať nebezpečenstvá, ucho- vávajte mimo dosahu iných osôb a detí.
Pozor: Podľa zákona o zodpovednosti za chyby výrobkov neručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužívaním originálnych náhradných dielov.
Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva.
Prípojky a opravy
Prípojky a opravy elektrického vybavenia smie vykonávať iba kvalifikovaný elektrikár.
11.1 Objednávanie náhradných dielov
Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:
Náhradné diely/príslušenstvo
Č. artikla:
Uhlíkové kefy
5907803001
Pravotočivá tyč miešadla 5907800702
L'avotočivá tyč miešadla 5907800701
Nadstavec miešadla 3907801009
Spojovací hriadel' nadstavca miešadla 3907801008
11.2 Servisné informácie
Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.
Diely podliehajúce opotrebovaniu*: Nadstavec miešadla, Tyč miešadla, Uhlíkové kefy
* nie nevyhnutne obsiahnuté v rozsahu dodávky!
Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.
12. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sietová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat' týmto predpisom.
- Výrobok spíňa požiadavky EN 61000-3-11 a podlieha špeciálnym podmienkam pripojenia. To znamená, že použitie na l'ubovoľných vol'ne voliteľných prípojných bodoch nie je dovolené.
- Výrobok môže pri nevhodných siet'ových pomeroch viest' k prechodným kolísaniam napätia.
- Výrobok je určený výhradne na používanie na prípojných bodoch, ktoré a) neprekračujú maximálnu prípustnú sietovú impedanciu „Z“ (Zmax. = 0,25 Ω), alebo b) majú zaťažitel’nosť permanentným prúdom siete minimálne 100 A na fázu.
- Ako používatel' musíte zabezpečit', v prípade potreby po konzultáciách s vaším dodávatel'om elektrickej energie, aby váš prípojný bod, na ktorom chcete výrobok prevádzkovat, splňal jednu z dvoch uvedených požiadaviek a) alebo b).
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú škody na izolácii.
Príčinami môžu byt:
- Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
- Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
- Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
- Škody na izolácii pri vytrhnutí zo zásuvky v stene.
- Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F.
Vytlacenie označenia typu na prípojnom kábli je predpis.
Druh pripojenia X
Ak je sieťový prívod tohto prístroja poškodený, musí sa vymenit za špeciálne prípojné vedenie, ktoré je k dispozícii u výrobcu alebo v jeho zákazníckom servise.
Motor na striedavý prúd
- Sieťové napätie musí byt' 220 – 240 V\~
- Predlžovacie vedenia do dĺžky 25 m musia vykazovat prierez 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.
V prípade otázok uvedte, prosím, nasledujúce údaje:
- Celé náradie a príslušenstvo sa musia dôkladne vyčistit'.
- Stroj vždy uložte mimo dosah detí. Inštalujte v stabilnej polohe na suchom a bezpečnom mieste, kde sa nemôžu vyskytnúť extrémne vysoké alebo extrémne nízke teploty.
- Uskladnené náradie chránte pred slnečným žia- rením. Podľa možnosti ho odložte do zatemnenej oblasti.
- Neukladajte náradie do vriec resp. plachiet z nylo-nu alebo umelých hmôt, pretože sa tu môže tvorit' vlhkost'.
14. Likvidácia a opätovné zhodnotenie
Upozornenia k baleniu
Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.
Upozornenia k elektrickým a elektronickým zariadeniam (ElektroG)
Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!
- Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
- Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
- Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
- Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.
- Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:
- Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).
-
Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
-
Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.
- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.
- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívatel'a zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.
- Tieto vyhlásenia sa vzt'ahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platit' odliš- né predpisy.
15. Odstraňovanie porúch
| Problém Možná príčina Odstránenie | ||
| Motor sa nerozbieha. | Výpadok prúdu Kontrola istenia | |
| Prívodný kábel je poškodený | Výmena kábla resp. jeho kontrola (servis) Poškodený kábel vyradte z prevádzky | |
| Chybný motor alebo spínač. | Tento problém môže riešit' iba výrobca alebo servisné stredisko. | |
| Neobvyklé vibrácie | Poškodenie metly Výmena metly | |
| Poškodenie spínacej hlavy Obrátte sa | na odborný servis. | |
| Miesenie zlého materiálu | Použili ste materiál, ktorý nie je určený pre miešačku. Dodržiavajte pokyny výrobcu. | |
| Motor beží, ale blokuje sa pri najmenšom zaťažení alebo automaticky sa vypína. | Príliš dlhý a tenký predlžovací kábel | Predlžovací kábel najmenej 1,5 qmm priečny prierez drótov pri max. dĺžke 25 m. |
| Spojovacia zásuvka je príliš d'aleko od hlavného prípoja a malý prierez kábla | Pri dlhšom predlžení je priečny prierez najmenej 2,5 qmm. | |
Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.
