MANUAL DE USUARIO PM1600 SCHEPPACH

Mezclador de pintura y mortero de bateríaTraducción del manual de instrucciones original

Explicación de los símbolos en el aparato ¡Antes de la puesta en marcha, leer y seguir el manual de instrucciones así como las indica- ciones de seguridad! Use gafas de protección. Utilice protección auditiva. Lleve una mascarilla antipolvo cuando se genere polvo. Clase de protección II El producto cumple con las normativas europeas vigentes. El producto cumple con las normativas serbias vigentes.www.scheppach.com

11. Reparación y pedido de piezas de repuesto ..................................................... 68

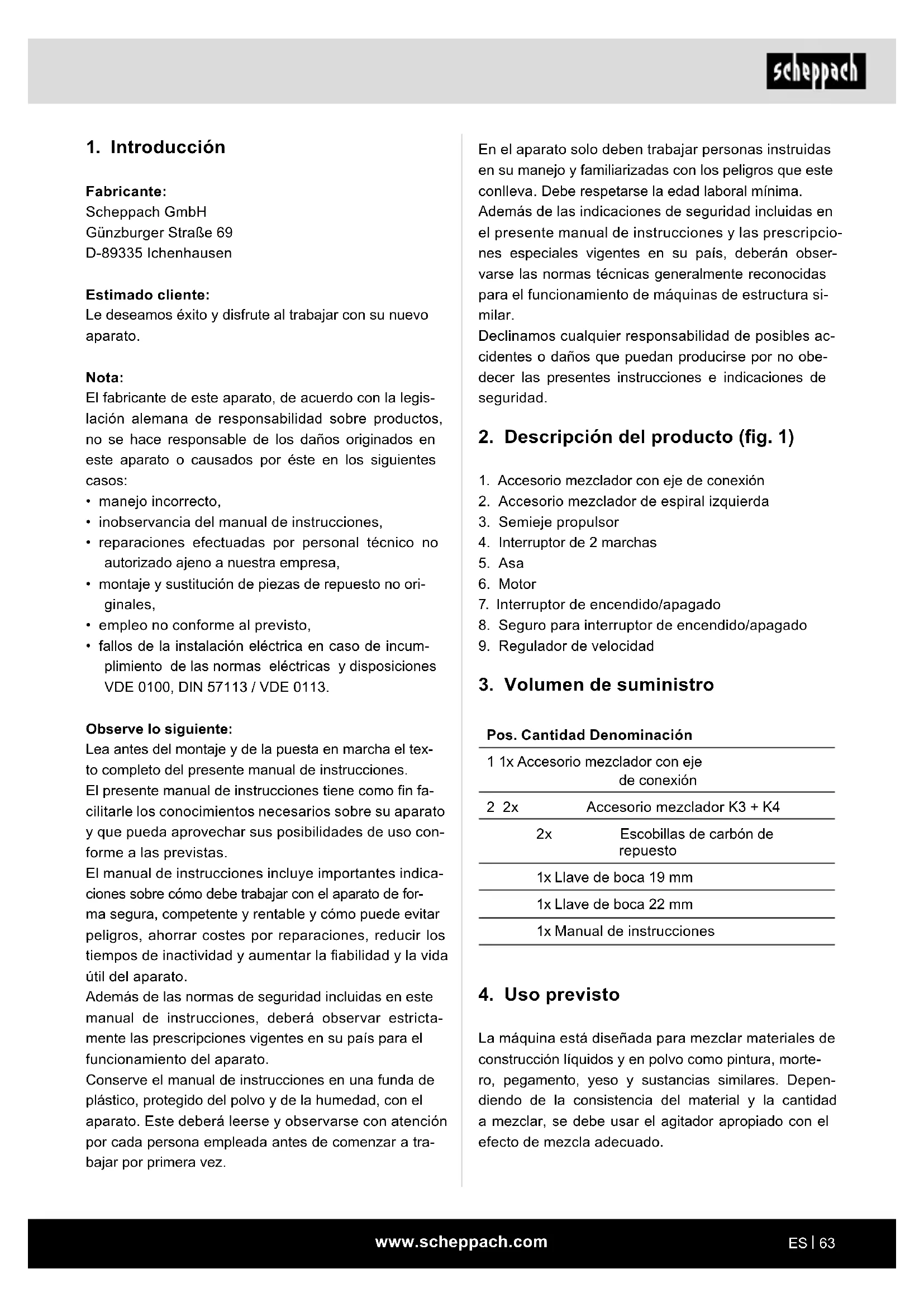

Fabricante: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Estimado cliente: Le deseamos éxito y disfrute al trabajar con su nuevo aparato. Nota: El fabricante de este aparato, de acuerdo con la legis- lación alemana de responsabilidad sobre productos, no se hace responsable de los daños originados en este aparato o causados por éste en los siguientes casos:

• inobservancia del manual de instrucciones,

• reparaciones efectuadas por personal técnico no autorizado ajeno a nuestra empresa,

• montaje y sustitución de piezas de repuesto no ori- ginales,

• empleo no conforme al previsto,

• fallos de la instalación eléctrica en caso de incum- plimiento de las normas eléctricas y disposiciones VDE 0100, DIN 57113 / VDE 0113. Observe lo siguiente: Lea antes del montaje y de la puesta en marcha el tex- to completo del presente manual de instrucciones. El presente manual de instrucciones tiene como n fa- cilitarle los conocimientos necesarios sobre su aparato y que pueda aprovechar sus posibilidades de uso con- forme a las previstas. El manual de instrucciones incluye importantes indica- ciones sobre cómo debe trabajar con el aparato de for- ma segura, competente y rentable y cómo puede evitar peligros, ahorrar costes por reparaciones, reducir los tiempos de inactividad y aumentar la abilidad y la vida útil del aparato. Además de las normas de seguridad incluidas en este manual de instrucciones, deberá observar estricta- mente las prescripciones vigentes en su país para el funcionamiento del aparato. Conserve el manual de instrucciones en una funda de plástico, protegido del polvo y de la humedad, con el aparato. Este deberá leerse y observarse con atención por cada persona empleada antes de comenzar a tra- bajar por primera vez. En el aparato solo deben trabajar personas instruidas en su manejo y familiarizadas con los peligros que este conlleva. Debe respetarse la edad laboral mínima. Además de las indicaciones de seguridad incluidas en el presente manual de instrucciones y las prescripcio- nes especiales vigentes en su país, deberán obser- varse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas de estructura si- milar. Declinamos cualquier responsabilidad de posibles ac- cidentes o daños que puedan producirse por no obe- decer las presentes instrucciones e indicaciones de seguridad.

2. Descripción del producto (g. 1)

1. Accesorio mezclador con eje de conexión

2. Accesorio mezclador de espiral izquierda

7. Interruptor de encendido/apagado

8. Seguro para interruptor de encendido/apagado

9. Regulador de velocidad

3. Volumen de suministro

Pos. Cantidad Denominación 1 1x Accesorio mezclador con eje de conexión 2 2x Accesorio mezclador K3 + K4 2x Escobillas de carbón de repuesto 1x Llave de boca 19 mm 1x Llave de boca 22 mm 1x Manual de instrucciones

La máquina está diseñada para mezclar materiales de construcción líquidos y en polvo como pintura, morte- ro, pegamento, yeso y sustancias similares. Depen- diendo de la consistencia del material y la cantidad a mezclar, se debe usar el agitador apropiado con el efecto de mezcla adecuado.www.scheppach.com

1. Seguridad en el lugar de trabajo

a) Tenga su zona de trabajo ordenada y bien ilu- minada. Las zonas de trabajo desordenadas o mal iluminadas pueden causar accidentes. b) Con la herramienta eléctrica, no trabaje en entornos en peligro de explosión en los que haya líquidos, gases o polvos inamables. Las herramientas eléctricas producen chispas que pueden inamar el polvo o los vapores. c) Cuando use esta herramienta eléctrica, no permita que se acerquen niños ni otras perso- nas. Al distraerse puede perder el control de la herramienta eléctrica.

2. Seguridad eléctrica

a) La clavija de conexión de la herramienta eléctrica debe ser compatible con la toma de enchufe. Bajo ningún concepto se debe mo- dicar la clavija. No utilice adaptadores de conexión en las herramientas eléctricas con toma de tierra. Las clavijas compatibles y sin modicar reducen el riesgo de una descarga eléc- trica. b) Evite el contacto corporal con las supercies conectadas a tierra tales como tuberías, ca- lentadores, estufas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está en contacto con la tierra. c) Mantenga las herramientas eléctricas alejadas de la lluvia o la humedad. La entrada de agua en el aparato eléctrico aumenta el riesgo de descar- ga eléctrica. d) No modique la nalidad del cable de cone- xión para cargar, colgar la herramienta eléctri- ca o para desenchufar la clavija de la toma de enchufe. Aleje el cable de conexión de fuentes de calor, de aceite, de bordes alados o de componentes móviles. Unos cables de conexión dañados o enredados aumentan el riesgo de una descarga eléctrica. e) Si trabaja con una herramienta eléctrica al aire libre, emplee solo cables alargadores que tam- bién sean adecuados para zonas exteriores. El uso de un cable alargador adecuado para zonas exteriores reduce el riesgo de una descarga eléc- trica. f) Si no se puede evitar el funcionamiento de la herramienta eléctrica en un entorno húmedo, emplee un interruptor de corriente de defecto. El uso de un interruptor de protección de corriente residual reduce el riesgo de una descarga eléctrica. El producto solo debe utilizarse para el uso previsto. Se considerará inapropiado cualquier uso que vaya más allá. Los daños o lesiones de cualquier tipo produ- cidos a consecuencia de lo anterior serán responsabi- lidad del usuario/operario, no del fabricante. El cumplimiento de las indicaciones de seguridad tam- bién forma parte del uso conforme al previsto, al igual que el manual de montaje y las instrucciones de fun- cionamiento en el manual de instrucciones. Las personas que se ocupen del manejo y uso del producto, deben estar familiarizadas con el mismo e informados sobre los posibles peligros. Si el usuario hiciera modicaciones en el producto, el fabricante no se responsabilizará de ningún daño que ello pueda causar. El producto debe usarse únicamente con piezas y ac- cesorios originales del fabricante. Deben observarse las prescripciones de seguridad, trabajo y mantenimiento del fabricante, así como las dimensiones indicadas en los Datos técnicos. Recuerde que nuestros productos no están diseñados para usos comerciales, artesanales ni industriales. No concedemos ningún tipo de garantía si se utiliza el pro- ducto en empresas comerciales, artesanales o indus- triales, ni en actividades de características similares.

5. Indicaciones generales de seguridad

Indicaciones generales de seguridad para herra- mientas eléctricas m ¡Advertencia! Lea todas las indicaciones de seguridad, instruc- ciones, ilustraciones y datos técnicos que acom- pañan a esta herramienta eléctrica. Si no se respetan las siguientes instrucciones, puede producirse una descarga eléctrica, un incendio y/o le- siones graves. Conserve todas las indicaciones de seguridad e instrucciones para futuros usos. El término empleado en las indicaciones de seguridad “Herramienta eléctrica” se reere tanto a las herra- mientas eléctricas conectadas a la red eléctrica (con línea de alimentación) como a las herramientas eléc- tricas que funcionan por batería (sin línea de alimen- tación).www.scheppach.com

4. Uso y tratamiento de la herramienta eléctrica

a) No sobrecargue la herramienta eléctrica. Tra- baje con la herramienta eléctrica adecuada. Si usa la herramienta eléctrica adecuada, trabajará mejor y más seguro dentro del rango de potencia indicado. b) No emplee una herramienta eléctrica con un interruptor defectuoso. Una herramienta eléctri- ca que ya no se pueda conectar o desconectar de nuevo, es peligrosa y se debe reparar. c) Retire la clavija de conexión de la toma de en- chufe y/o retire una batería extraíble antes de realizar ajustes en el aparato, cambiar piezas intercambiables de la herramienta o guardar la herramienta eléctrica. Esta medida de pre- caución evita el arranque involuntario de la herra- mienta eléctrica. d) Mantenga las herramientas eléctricas que no utilice fuera del alcance de los niños. No deje utilizar la herramienta eléctrica a ninguna per- sona que no esté familiarizada con ella o que no haya leído estas instrucciones. Las herra- mientas eléctricas son peligrosas si son utilizadas por personas sin experiencia. e) Cuide con esmero las herramientas eléctri- cas y los accesorios de la misma. Compruebe que las piezas móviles funcionan bien y no se atascan, que no hay piezas rotas ni dañadas, y que la herramienta eléctrica funciona correc- tamente. Si hay alguna pieza dañada, repárela antes de usar la herramienta eléctrica. Muchos accidentes se deben a herramientas eléctricas que no han recibido el debido mantenimiento. f) Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte con bordes cortantes y alados conservadas cuidadosamente se atascan menos y son más fáciles de conducir. g) Use la herramienta eléctrica, los accesorios, la herramienta intercambiable, etc. conforme a estas instrucciones. Tenga en cuenta las condiciones de trabajo y los trabajos que se deben realizar. El uso de herramientas eléctricas para nes no previstos puede ser peligroso. h) Mantenga las empuñaduras y sus supercies secas, limpias y libres de aceite y grasa. Unas empuñaduras y unas supercies de agarre resba- ladizas no permiten realizar un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

3. Seguridad de las personas

a) Sea cuidadoso y preste atención a lo que hace, y realice con prudencia el trabajo con una herramienta eléctrica. No use ninguna herra- mienta eléctrica si está cansado o si está bajo el efecto de drogas, alcohol o medicamentos. Un descuido durante el uso de la herramienta eléctrica puede causar lesiones graves. b) Use equipo de protección individual y lleve siempre gafas de protección. La utilización de equipos de protección individual (tales como mascarilla antipolvo, calzado de seguridad anti- deslizante, casco protector o protección auditiva) adecuados al tipo de herramienta eléctrica y a su empleo reduce el riesgo de sufrir lesiones. c) Evite una puesta en marcha accidental. Ase- gúrese de que la herramienta eléctrica se encuentre desconectada antes de cogerla o transportarla o conectarla a la alimentación de corriente y/o a la batería. Si transporta la herra- mienta eléctrica con el dedo puesto en el interrup- tor o conecta la herramienta eléctrica a la toma de corriente estando ésta en posición de encendido, puede causar un accidente. d) Antes de encender la herramienta eléctrica, retire cualquier herramienta eléctrica o llave inglesa. Una herramienta o una llave puesta en una pieza giratoria de la herramienta eléctrica pueden causar lesiones. e) Evite posturas forzadas. Procure una buena estabilidad y mantenga siempre el equilibrio. Así controlará mejor la herramienta eléctrica si surge una situación imprevista. f) Use ropa adecuada. No use ropa holgada ni joyas. No acerque el cabello ni la ropa a las piezas móviles. La ropa holgada, las joyas y el cabello largo pueden engancharse en las piezas móviles. g) Si pueden instalarse dispositivos de aspira- ción y recogida de polvo, estos deberán co- nectarse y emplearse de forma correcta. El empleo de un aspirador de polvo puede reducir los riesgos derivados del polvo. h) No se confíe ni ignore las reglas de seguridad de las herramientas eléctricas, ni siquiera en caso de estar familiarizado con la herramienta eléctrica por un uso frecuente de la misma. Un manejo poco atento puede causar lesiones de ex- trema gravedad en fracciones de segundo.www.scheppach.com

i) No introduzca las manos en el recipiente de

mezcla ni inserte ningún otro objeto mientras se está mezclando. El contacto con la cesta mez- cladora puede causar lesiones personales graves. j) Arranque y apague la herramienta eléctrica sólo en el recipiente de mezcla. La cesta mez- cladora puede doblarse o girar de manera descon- trolada Riesgos residuales Aunque esta herramienta eléctrica se maneje se- gún el reglamento, siempre puede haber riesgos residuales. Los siguientes peligros se pueden presentar asociados con la forma de construcción y el modelo de esta herramienta eléctrica:

• Daños pulmonares si no se emplea una mascarilla antipolvo adecuada.

• Daños auditivos si no se emplea una protección au- ditiva adecuada.

• Daños a la salud, derivados de oscilaciones entre manos y brazos, en caso de que el aparato se utilice durante un periodo de tiempo más prolongado o no se conduzca de forma correcta y el mantenimiento sea inadecuado.

Tensión nominal 230 V~, 50 Hz Consumo de potencia 1600 W Número de revoluciones en marcha al ralentí 0-580 rpm / 0-780 rpm Soporte del agitador M14 Clase de protección II Peso 5,2 kg ¡Reservado el derecho a introducir modicacio- nes técnicas! Ruidos y vibraciones Los valores de emisión de ruidos y vibraciones han sido determinados con arreglo a la norma EN 62841. Nivel de presión acústica L

3 dB Nivel de potencia acústica L

a) Encargue la reparación de su herramienta eléctrica solamente a personal técnico cuali- cado y únicamente con piezas de repuesto originales. Así garantizará que la herramienta eléctrica siga siendo segura. m ¡ADVERTENCIA! Esta herramienta eléctrica produce un campo electro- magnético mientras funciona. Este campo puede per- judicar bajo circunstancias concretas implantes médi- cos activos o pasivos. Con el n de reducir el peligro de lesiones graves o mortales, recomendamos a las personas con implantes médicos que consulten tanto a su médico como al fabricante del implante médico antes de manejar la máquina. Indicaciones de seguridad para mezcladores a) Sostenga la herramienta eléctrica con ambas manos por las empuñaduras correspondien- tes. La pérdida de control puede causar lesiones personales. b) Asegure una ventilación suciente cuando mezcle materiales inamables para evitar una atmósfera peligrosa. El vapor que se genera puede ser inhalado o encenderse con las chispas que produce la herramienta eléctrica. c) No mezcle comida. Las herramientas eléctricas y sus accesorios no están diseñados para procesar alimentos. d) Mantenga la línea de alimentación de red aleja- do del área de trabajo. La línea de alimentación puede enredarse con la cesta mezcladora. e) Asegúrese de que el recipiente de mezcla esté colocado en una posición rme y segura. Un recipiente que no está apropiadamente asegurado puede moverse inesperadamente. f) Asegúrese de que no salpique líquido contra la carcasa de la herramienta eléctrica. El líquido que ha penetrado en la herramienta eléctrica puede causar daños y provocar una descarga eléctrica. g) Siga las instrucciones y las advertencias para el material que se va a mezclar. El material a mezclar puede ser nocivo para la salud. h) Si la herramienta cae en del material que se va a mezclar, desenchufe inmediatamente la cla- vija de conexión de la red y haga revisar la he- rramienta eléctrica por un técnico cualicado. Alcanzar el recipiente con la herramienta eléctrica todavía enchufada puede provocar una descarga eléctrica.www.scheppach.com

• Familiarícese con el producto antes de su uso con ayuda del manual de instrucciones.

• Emplee únicamente piezas originales para los acce- sorios, las piezas de desgaste y piezas de repuesto. Puede encargar las piezas de repuesto a su provee- dor técnico.

• Indique en los pedidos nuestro número de artícu- lo, el tipo de producto y el año de construcción del producto. m ¡ATENCIÓN! ¡El aparato y los materiales de embalaje no son ap- tos como juguetes para niños! ¡Los niños no deben jugar con bolsas de plástico, láminas o piezas pe- queñas! ¡Existe peligro de atragantamiento y asxia!

8. Montaje (g. 2 - 4)

m ¡Atención! ¡Antes de la puesta en marcha, es imprescindible montar por completo el producto!

1) Girar el accesorio mezclador del eje de conexión

(1) en el sentido de las agujas del reloj en el acce- sorio mezclador (2). (g. 2)

2) Luego, enroscar la varilla mezcladora montada

(1 + 2) en el eje motriz (3). (Fig. 3). ¡PELIGRO! Utilice únicamente una varilla mezcladora adecua- da y diseñada para el material que se va a mezclar. ¡Una varilla mezcladora incorrecta puede dañar el aparato por sobrecarga y causar accidentes! Para quitarla, gire la varilla mezcladora en sentido an- tihorario desde el eje de transmisión. La varilla puede asentarse muy rmemente en este receptáculo. En este caso, el receptáculo debe asegurarse con una llave contra giro. (g. 4)

m ¡Atención! Antes de la puesta en marcha, es imprescindible montar por completo el producto. Encendido (g. 1) Pulse el seguro del interruptor de encendido/ apagado (8) y manténgalo pulsado; ahora pue- de pulsar el interruptor de encendido/apaga- do (7) para encender el mezclador de mano. Utilice protección auditiva. El efecto del ruido puede causar pérdida auditiva. Valores totales de vibración (suma vectorial en las tres direcciones espaciales) calculados según la norma EN 62841. Valor de emisión de vibraciones ah = 2,9 m/s2 Incertidumbre K = 1,5 m/s2 Información adicional para herramientas eléctri- cas ¡Advertencia! El valor de emisión de vibraciones indicado ha sido determinado siguiendo un proceso de comprobación normalizado y podría cambiar y en casos excepciona- les aun rebasar el valor indicado en función del modo de utilización de la herramienta eléctrica. El valor de emisión de vibraciones indicado puede utili- zarse para efectuar la comparación de una herramien- ta eléctrica con otra. El valor de emisión de vibraciones indicado también puede utilizarse para una primera evaluación del daño. ¡Limite a un mínimo la generación de ruidos y vi- braciones!

• Utilice únicamente aparatos en perfecto estado.

• Efectúe el mantenimiento del aparato y límpielo con regularidad.

• Adapte su forma de trabajo al aparato.

• No sobrecargue el aparato.

• En caso necesario, haga revisar el aparato.

• Abra el embalaje y extraiga el producto cuidadosa- mente.

• Retire el material de embalaje y los seguros de em- balaje y transporte (si los hubiera).

• Compruebe la integridad del volumen de suministro.

• Compruebe que no haya daños de transporte en el producto y en los componentes de los accesorios. En caso de reclamación, ésta deberá comunicarse de inmediato al transportista. Las reclamaciones realizadas posteriormente no serán atendidas.

• Conserve el embalaje por si fuera preciso hasta la extinción del período de garantía.www.scheppach.com

10. Mantenimiento y conservación

Antes de cualquier trabajo de mantenimiento o limpieza:

• Desconectar el aparato

• Espere a que se detenga el aparato

• Desenchufar la clavija de conexión de la red Use solamente piezas originales. Si usa otras piezas, puede causar daños y lesiones imprevisibles. Cualquier otro trabajo de reparación solo puede ser realizado por el fabricante o el servicio técnico. Mantenga el aparato fuera del alcance de los niños. Tenga en cuenta lo siguiente para mantener la funcio- nalidad del aparato:

• Mantenga las ranuras de ventilación libres y limpias

• Quite el polvo y la suciedad con un paño o un cepillo suave

• No limpie la máquina con agua corriente o limpiado- res de alta presión.

• No utilice disolventes (gasolina, alcohol, etc.) en las piezas de plástico, ya que pueden dañarlas.

• Limpie los batidores mezcladores.

• El mezclador está equipado con escobillas de car- bón. En caso de desgaste de las escobillas de car- bón, haga que las reemplace el servicio técnico. Por su propia seguridad, revise periódicamente la pa- leta regularmente para ver si está dañada. Reemplace inmediatamente cualquier paleta que esté dañada. Compruebe periódicamente el eje mezclador. Ya no se puede utilizar un agitador con un eje mezclador defec- tuoso. Haga reparar el aparato por el servicio técnico.

11. Reparación y pedido de piezas de

repuesto Tras la reparación o el mantenimiento, asegúrese de que todas las piezas de seguridad técnica estén colo- cadas y se encuentran en estado óptimo. Las piezas que conllevan peligros de lesión deben estar inaccesi- bles a otras personas y a los niños. Atención: Según la ley de responsabilidad de los pro- ductos, no se asume ninguna responsabilidad por da- ños ocasionados por reparaciones no profesionales o por no utilizar piezas de repuesto originales. Asigne a un servicio de atención al cliente o a un pro- fesional autorizado. Esto también es válido para las piezas de accesorios. En cuanto el aparato comience a funcionar, puede sol- tar el seguro del interruptor de encendido/apagado (8). Desconexión (g. 1) Suelte el interruptor de encendido/apagado (7). El se- guro del interruptor de encendido/apagado (8) se apa- ga automáticamente. Regulador de velocidad (g. 1) Con el regulador de velocidad (9) el número de revolu- ciones del aparato se puede ajustar en niveles. El tipo de material que a mezclar determina qué velocidad se requiere. La mejor forma de conocer la velocidad ópti- ma en cada caso es a través de la práctica. Accionamiento de 2 marchas (Fig. 1) El aparato está equipado con un accionamiento de 2 marchas. Si el conmutador selector de marcha no se puede bloquear, gire ligeramente el agitador.

2. Marcha: 0 rpm hasta 780 rpm

Pulse el conmutador interruptor únicamente cuan- do el aparato esté detenido. Trabajar con la mezcladora de pintura y mortero

• Para cambiar de mezcladora, se deberá desconec- tar el cable de alimentación.

• Se deberá trabajar a velocidad reducida para sumergir o extraer el aparato de la mezcla. Tras sumergirlo por completo, se deberá aumentar a velocidad máxima para garantizar una refrigeración suciente del motor.

• Durante el proceso de mezclado, mantener el apa- rato dentro del recipiente de mezcla. Continuar mezclando hasta que toda la mezcla haya quedado perfectamente aglutinada.

• Limpiar la mezcladora tras la nalización del trabajo de mezclado. Ámbito de aplicación de los agitadores (g. 1)

• El agitador de espiral izquierda (2a) se utiliza para sustancias de baja viscosidad como: Pinturas de di- versos tipos, barnices, esmaltes, pastas, compues- tos de fundición, betún, productos químicos, minio de plomo, lechadas de cemento

• El agitador de espiral derecha (2b) se utiliza para sustancias viscosas como: Mortero adhesivo y pre- parado, aglutinante, yeso, cal, estuco de cemento, solado, hormigón, adhesivo para baldosas, cola, masilla, pastas, granulados.www.scheppach.com

a) no sobrepasen una impedancia de red máxima admisible “Z” (Zmáx. = 0,25 Ω), o b) aquellos con una intensidad de corriente perma- nente admisible de red de como mínimo 100 A por fase.

• Como usuario deberá asegurarse - si fuera necesa- rio tras una consulta previa a su compañía suminis- tradora de electricidad - de que el punto de conexión al que desea conectar el producto cumple uno de los dos requisitos indicados, a) o b). Línea de conexión eléctrica deciente En las líneas de conexión eléctrica surgen a menudo daños de aislamiento. Las causas para ello pueden ser:

• Puntos de presión al conducir las líneas de conexión a través de ventanas o puertas entreabiertas.

• Puntos de dobleces ocasionados por la jación o el guiado incorrectos de la línea de conexión.

• Zonas de corte al sobrepasar la línea de conexión.

• Daños de aislamiento por tirar de la línea de cone- xión de la caja de enchufe mural.

• Grietas causadas por la obsolescencia del aisla- miento. Tales líneas de conexión eléctrica decientes no de- ben utilizarse, pues suponen un riesgo para la vida debido a los daños de aislamiento. Supervisar con regularidad las líneas de conexión eléctrica en busca de posibles daños. Durante la com- probación, preste atención a que la línea de conexión no cuelgue de la red eléctrica. Las líneas de conexión eléctrica deben cumplir las per- tinentes disposiciones VDE y DIN. Utilice solo líneas de conexión eléctrica con certicación H05VV-F. La impresión de la denominación del tipo en el cable de conexión es obligatoria. Tipo de conexión X Si el cable de conexión a la red del aparato estuviera dañado, se deberá sustituir por un cable de conexión especial, suministrable por el fabricante o por su servi- cio de atención al cliente. Motor de corriente alterna

• La tensión de red debe ser de 220 - 240 V~.

• Los cables alargadores de hasta 25 m de longitud deben poseer una sección de 1,5 milímetros cua- drados. Conexiones y reparaciones Las conexiones y reparaciones del equipamiento eléc- trico debe realizarlas solo un experto electricista.

11.1 Pedido de piezas de repuesto

Al efectuar el pedido de piezas de repuesto, deben in- cluirse las siguientes indicaciones:

• Designación del modelo

• Datos de la placa de características Piezas de repuesto / accesorios N.º de artículo: Escobillas de carbón 5907803001 Varilla mezcladora de espiral derecha 5907800702 Varilla mezcladora de espiral izquierda 5907800701 Accesorio mezclador 3907801009 Accesorio mezclador con eje de conexión 3907801008

11.2 Información sobre el servicio técnico

Hay que tener en cuenta que los siguientes compo- nentes de este producto están sometidos a desgaste natural o por el uso o que se requieren los siguientes materiales de uso único. Piezas de desgaste*: Accesorio mezclador, Varilla mezcladora, Escobillas de carbón

• ¡No se incluyen obligatoriamente en el volumen de suministro! Encontrará las piezas de repuesto y los accesorios en nuestro centro de servicio. Para ello, escanee el códi- go QR que aparece en la portada.

12. Conexión eléctrica

El motor eléctrico instalado está conectado listo para utilizarse. La conexión cumple las pertinen- tes disposiciones VDE y DIN. La conexión a la red por parte del cliente, así como el cable alargador utilizado deben cumplir estas normas.

• El producto cumple los requisitos de la norma EN 61000-3-11 y está sometido a condiciones de co- nexión especiales. Ello signica que está prohibido un uso en puntos de conexión escogidos de forma arbitraria.

• El producto puede provocar uctuaciones de ten- sión transitorias ante condiciones desfavorables de la red.

• El producto solo es apto para el uso en los puntos de conexión previstos,www.scheppach.com

• El símbolo del contenedor con ruedas tachado sig- nica que los equipos eléctricos y electrónicos no deben desecharse junto con la basura doméstica.

• Los residuos de equipos eléctricos y electrónicos se pueden entregar de forma gratuita en los siguientes lugares: - Puntos públicos de eliminación o recogida (p. ej., obras públicas municipales) - Puntos de venta de dispositivos electrónicos (físicos y online), siempre que los comerciantes estén obligados a retirarlos u ofrecerlos volunta- riamente. - Puede entregar hasta tres aparatos eléctricos usados por tipo de aparato, con una longitud máxima de canto de 25 centímetros, de forma gratuita sin necesidad de adquirir previamente un aparato nuevo del fabricante o llevarlos a otro punto de recogida autorizado en su zona. - En el correspondiente servicio de atención al cliente podrá encontrar condiciones de devolu- ción adicionales de los fabricantes y distribuido- res.

• Si el fabricante entrega un aparato eléctrico nuevo a un domicilio privado, el fabricante puede solicitar que el aparato eléctrico usado sea recogido de for- ma gratuita a petición del usuario nal. Para ello, póngase en contacto con el servicio de atención al cliente del fabricante.

• Estas declaraciones solo se aplican a los aparatos instalados y vendidos en los países de la Unión Eu- ropea y sujetos a la Directiva Europea 2012/19/UE. En países fuera de la Unión Europea, se pueden aplicar diferentes regulaciones a la eliminación de residuos de equipos eléctricos y electrónicos. Las conexiones y reparaciones del equipamiento eléc- trico debe realizarlas solo un experto electricista. En caso de posibles dudas, indique los siguientes da- tos:

• Tipo de corriente del motor

• Datos de la placa de características de la máquina

• Toda la máquina y sus accesorios deben limpiarse a fondo.

• Conserve siempre la máquina fuera del alcance de los niños. Instálelo en una posición estable en un lugar seco y seguro donde no puedan tener lugar temperaturas extremadamente altas o extremada- mente bajas.

• Proteja la máquina almacenada de radiación solar directa; si es posible colóquela en una zona oscura.

• No cubra la máquina con sacos o lonas de nailon o plástico porque la humedad puede acumularse allí.

14. Eliminación y reciclaje

Notas sobre el embalaje Los materiales de embalaje son reciclables. Deseche los embala- jes de forma respetuosa con el medio ambiente. Notas sobre la Ley alemana de aparatos eléctricos y electrónicos (ElektroG) ¡Los residuos de equipos eléctricos y elec- trónicos no forman parte de la basura do- méstica, sino que deben recogerse o elimi- narse por separado!

• ¡Antes de la entrega, deben retirarse, libres de da- ños, las baterías usadas o las baterías recargables que no vengan instaladas de manera permanente en el aparato usado! Su eliminación está regulada por la ley alemana de baterías.

• Los propietarios o usuarios de aparatos eléctricos y electrónicos están legalmente obligados a devolver- las después de su uso.

• ¡El usuario nal es responsable de eliminar sus datos personales en el aparato usado que se va a desechar!www.scheppach.com

15. Posibles averías

Problema Causa posible Eliminación El motor no arranca. No hay tensión de red (fallo de alimentación) Comprobar protección Cable de conexión defectuoso Reemplace los cables o haga que los revi- sen (electricista cualicado). No continúe utilizando cables defectuosos Motor o interruptor defectuosos. Para solucionar el problema, póngase en contacto con el fabricante o una empresa designada por este Vibraciones inusuales Paleta defectuosa Cambiar paleta Eje mezclador defectuoso Para solucionar el problema, póngase en contacto con el fabricante o una empresa designada por este Material mezclado incorrecto Procesamiento incorrecto. Observe las instrucciones de procesamiento del fabricante El aparato se inicia pero se bloquea cuando la carga es baja y puede apagarse automáticamente. Cable alargador demasiado largo o de sección demasiado pequeña. Cable alargador mínimo 1,5 mm

con una longitud máxima de 25 m. Toma de enchufe demasiado lejos de la conexión principal y sección transversal demasiado pequeña de la línea de conexión. Con una sección de cable más larga de al menos 2,5 mm
