| Produkto tipas | Dažų maišytuvas |
| Prekės ženklas | Scheppach |
| Modelis | PM1600 |
| Maitinimo šaltinis | 230 V~, 50 Hz |
| Suvartojama galia | 1600 W |
| Grečių skaičius | 2 (0-580 min⁻¹ / 0-780 min⁻¹) |
| Maišytuvo sriegis | M14 |
| Apsaugos klasė | II |
| Svoris | 5,2 kg |
| Garso slėgio lygis | 93,1 dB (3 dB neapibrėžtis) |
| Garso galios lygis | 101,1 dB (3 dB neapibrėžtis) |
| Vibracijos (emisijos vertė) | 2,9 m/s² (1,5 m/s² neapibrėžtis) |
| Pridedami priedai | Jungiamoji velenė, 2 maišymo antgaliai (K3+K4), 2 atsarginiai anglies šepetėliai, raktai 19 ir 22 mm, instrukcija |
| Pagrindinės funkcijos | Skystų ir miltelinių statybinių medžiagų (dažų, skiedinių, klijų) maišymas, laipsniškas greičio reguliatorius, jungiklis su apsauga |
| Priežiūra ir valymas | Valyti minkštu šepetėliu arba drėgna šluoste; nenaudoti tekančio vandens nei aukšto slėgio plovimo įrangos; pakeisti susidėvėjusius anglies šepetėlius |
| Saugumas | Dėvėti apsauginius akinius, klausos apsaugą, kaukes nuo dulkių; II apsaugos klasė; dviguba izoliacija |
| Atsarginės dalys | Anglies šepetėliai (5907803001), dešinysis maišymo strypas (5907800702), kairysis maišymo strypas (5907800701), antgalis (3907801009), jungiamoji velenė (3907801008) |
| Bendra informacija | Teisinė garantija; atitinka ES direktyvas; rekomenduojama nekomerciniam naudojimui |
Dažnai užduodami klausimai - PM1600 SCHEPPACH
Naudotojų klausimai apie PM1600 SCHEPPACH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Dažų maišytuvas PDF formatu nemokamai! Raskite savo instrukciją PM1600 - SCHEPPACH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. PM1600 prekės ženklo SCHEPPACH.
NAUDOJIMO INSTRUKCIJA PM1600 SCHEPPACH
Simbolių ant įrenginio aiškinimas
 | Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės! |
 | Užsidėkite apsauginius akinius. |
 | Naudokite klausos apsaugą. |
 | Susidarius dulkių, naudokite kvėpavimo apsaugą! |
 | Il apsaugos klasė |
 | Gaminys atitinka galiojančias Europos direktyvas. |
 | Gaminys atitinka galiojančias Serbijos gaires. |
Turinys:
Puslapis:
- Ivadas.... 157
- Gaminio aprašymas (pav. 1).... 157
- Komplektacija 157
- Naudojimas pagal paskirtį 157
- Bendrieji saugos nurodymai.... 158
- Techniniai duomenys 160
- Išpakavimas....160
- Surinkimas (pav. 2 - 4)....161
- Eksploatacijos pradžia.... 161
- Techninė priežiūra ir priežiūra.... 161
- Remontas ir atsarginių dalių užsakymas 162
- Elektros prijungimas 162
- Laikymas.... 163
- Utilizavimas ir pakartotinis atgavimas 163
- Galimi sutrikimai 164
- Atitikties deklaracija....274

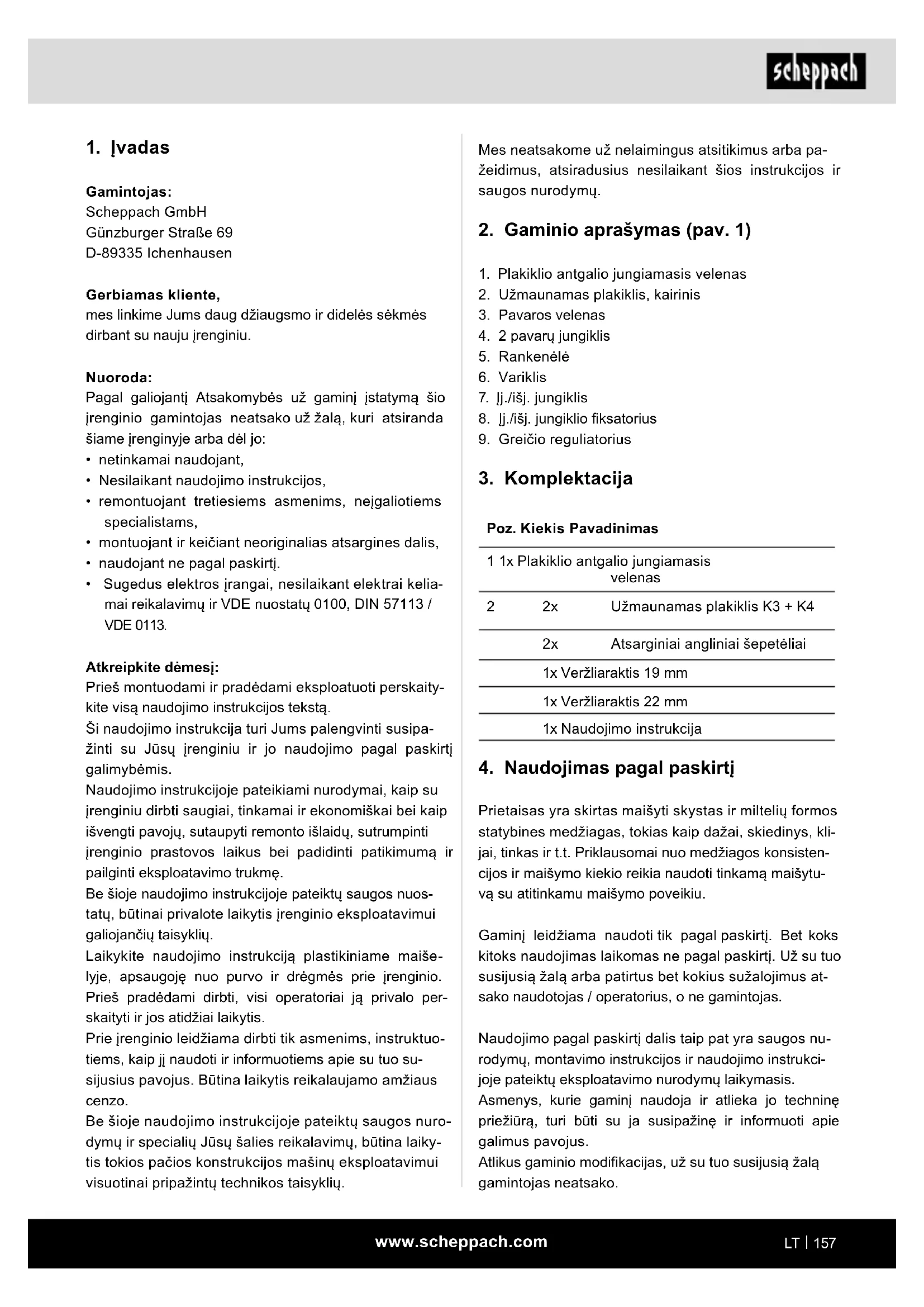

1. Ivadas
Gamintojas:
Scheppach GmbH
mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.
Nuoroda:
Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:
• netinkamai naudojant,
- Nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj.
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113.
Atkreipkite dèmesj:
Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.
Ši naudojimo instrukcija turi Jums palengvinti susipa-žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.
Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.
Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.
Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie jrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.
Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.
Be šioje naudojimo instrukcijoje pateiktų saugos nuro- dymų ir specialių Jūsų šalies reikalavimų, būtina laiky- tis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.
Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.
2. Gaminio aprašymas (pav. 1)
- Plakiklio antgalio jungiamasis velenas
- Užmaunamas plakiklis, kairinis
- Pavaros velenas
- 2 pavarų jungiklis
- Rankenèlé
- Variklis
- lj./išj. jungiklis
- Jj./išj. jungiklio fiksatorius
- Greičio reguliatorius
3. Komplektacija
Poz. Kiekis Pavadinimas
| 1 1x Plakiklio antgalio jungiamasis velenas | ||
| 2 | 2x | Užmaunamas plakiklis K3 + K4 |
| 2x | Atsarginiai angliniai šepetėliai | |
| 1x Veržliaraktis 19 mm | ||
| 1x Veržliaraktis 22 mm | ||
| 1x Naudojimo instrukcija | ||
4. Naudojimas pagal paskirti
Prietaisas yra skirtas maišyti skystas ir miltelių formos statybines medžiagas, tokias kaip dažai, skiedinys, klijai, tinkas ir t.t. Priklausomai nuo medžiagos konsistencijos ir maišymo kiekio reikia naudoti tinkamą maišytuva su atitinkamu maišymo poveikiu.
Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.
Naudojimo pagal paskirti dalis taip pat yra saugos nu-rodymu, montavimo instrukcijos ir naudojimo instrukci-joje pateiktu eksploatavimo nurodymu laikymasis.
Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.
Atlikus gaminio modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.
Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys nau-dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.
5. Bendrieji saugos nurodymai
Bendrieji saugos nurodymai dėl elektrinių įrankių
⚠️ Ispėjimas!
Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.
Netinkamai laikantis saugos nuorodu ir nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.
Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.
Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo laido).
1. Sauga darbo vietoje
a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.
2. Elektros jrangos sauga
a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite savo elektrinius jrankius nuo lietaus arba drègmès. Patekus j elektrinj jrenginj vandens, didéja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungia-majį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majį laidą, sumažėja elektros smūgio rizika.
f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nuotėkio srovės jungiklj, mažėja elektros smūgio pavojus.
3. Asmenų sauga
a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.
b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.
c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.
d) Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.
e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyra. Taip elektrinį jrankį galėsite geriau kontroliuoti netikėtose situacijose.
f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.
g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, gali-ma sumažinti dulkių keliamus pavojus.
h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galio-jančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.
- Elektrinio jrankio naudojimas ir elgsena su juo
a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.
b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su-taisyti.
c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.
d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Kruopščiai prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų at-sitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.
f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.
g) Elektrini įrankį, priedus, įstatomą įrankį ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.
5. Servisas
a) Elektrinio prietaiso remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.
⚠️ ISPĖJIMAS!
Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant mašiną, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.
Saugos nurodymai dėl maišytuvų
a) Elektrinį įrankį laikykite abiem rankomis už tam skirtų rankenų. Jei įrenginys tampa nevaldo-mas, galima susižaloti.
b) Norėdami išvengti pavojingos atmosferos, maišydami degias medžiagas, pasirūpinkite pakankamu vėdinimu. Susidarančių garų galima įkvėpti arba jie gali užsidegti dėl naudojant elektri-nį įrankį susidarančių kibirkščių.
c) Nemaišykite maisto produktų. Elektriniai įrankiai ir jų įstatomi įrankiai neskirti maisto produktams apdoroti.
d) Laikykite prijungimo prie tinklo laidą toliau nuo darbo zonos. Tinklo laidas gali patekti j mai-šymo strypą.
e) Pasirūpinkite, kad maišymo rezervuaras stovėtų saugiai ir stabiliai. Netinkamai pritvirtintas rezervuaras gali netikėtai pradėti judėti.
f) Atkreipkite dėmesį i tai, kad į elektrinio įrankio korpusą nepurkštų skystis. Dėl į elektrinį įrankį patekusio skysčio gali atsirasti pažeidimų ir įvykti elektros smūgis.
g) Laikykitės instrukcijų ir saugos nurodymų, tai-komų maišomai medžiagai. Maišoma medžiaga gali būti kenksminga sveikatai.
h) Elektriniam įrankiui įkritus į maišomą medžia-gą, nedelsdami ištraukite tinklo kištuką ir pa-veskite elektrinį įrankį patikrinti kvalifikuotam personalui. Kišant į rezervuarą dar į kištukinį lizdą jjungtą elektrinį įrankį, gali įvykti elektros smūgis.
i) Maišydami į maišymo rezervuarą nekiškite rankų arba kitų daiktų. Prisilietus prie maišymo strypo, galima sunkiai susižaloti.
j) Leiskite elektriniam įrankiui pradėti veikti arba sustoti tik maišymo rezervuare. Maišymo strypas gali nevaldomai nušokti arba deformuotis.
Liekamosios rizikos
Net ir tuo atveju, jei šis elektrinis įrankis valdomas pagal reikalavimus, visada lieka liekamujų rizikų.
Dėl šio elektrinio įrankio konstrukcijos ir modelio galimi tokie pavojai:
- Plaučių pažeidimas, jei nebus naudojama tinkama apsauginė kaukė nuo dulkių.
- Nenaudojant tinkamos klausos apsaugos, klausos sutrikdymas.
- Sveikatos sutrikdymas dėl rankas veikiančios vibracijos, jei prietaisas bus naudojamas ilgesnį laiką arba nebus tinkamai kreipiamas ir techniškai prižiū-rimas.
6. Techniniai duomenys
| Vardinė įtampa | 230 V~ 50 Hz |
| Imamoji galia | 1600 W |
| Tuščiosios eigos sūkių skaičius | 0-580 min ^-1 / 0-780 min ^-1 |
| Maišytuvo laikiklis | M14 |
| Apsaugos klasė | II |
| Svoris | 5,2 kg |
Galimi techniniai pakeitimai!
Triukšmas ir vibracija
Triukšmo ir vibracijos vertės pateiktos pagal EN 62841.
| Garso slėgio lygis L_pA | 93,1 dB |
| Neapibrėžtis K_pA | 3 dB |
| Garso galios lygis L_WA | 101,1 dB |
| Neapibrėžtis K_WA | 3 dB |
Naudokite klausos apsaugą.
Dél triukšmo galima prarasti klausą.
Bendros svyravimo vertės (trijų krypčių vektorių suma) pateiktos pagal EN 62841.
Svyravimo emisijos vertė ah = 2,9 m/s ^2
Neapibréžtis K = 1,5 m/s ^2
Papildoma informacija apie elektros įrankius |spėjimas!
Nurodyta vibracijų spinduliuotės emisija buvo išmatuota remiantis standartizuotu bandymo metodu ir, priklausomai nuo būdo, kuriuo naudojamas elektrinis įrankis, gali pasikeisti bei išimtiniais atvejais gali peržengti nurodytą vertę.
Nurodytą vibraciju spinduliuotės emisijos vertę galima naudoti, norint elektrinį įrankį palyginti su kitu.
Nurodytą vibraciju spinduliuotės emisijos vertę taip pat galima naudoti neigiamam poveikiui įvertinti.
Apribokite susidaranti triukšma ir vibraciją iki minimumo!
• Naudokite tik nepriekaištingus jrenginiu
- lrenginj reguliariai techniškai prižiūrėkite ir valykite.
- Pritaikykite savo darbo būdą jrenginiui.
- Neperkraukite jrenginio.
- Prireikus paveskite jrenginj patikrinti.
• Kai jrenginys nenaudojamas, ji išjunkite.
- Mūvėkite pirštines.
7. Išpakavimas
- Atidarykite pakuotę ir atsargiai išimkite gaminį.
- Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra. - Patikrinkite gaminį ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
-
Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
-
Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
- Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.
- Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.
⚠ DÈMESIO!
Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!
8. Surinkimas (pav. 2 - 4)
⚠ Dèmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!
1) Isukite plakiklio antgalio jungiamajj veleną (1) pagal laikrodžio rodyklę i plakiklio antgalj (2). (2 pav.)
2) Tada surinkta strypinj plakiklj (1 + 2) jsukite i pavaros veleną (3). (3 pav.).
PAVOJUS!
Naudokite tik tokj maišymo strypą, kuris tinkamas ir suprojektuotas maišomai medžiagai. Dėl netinkamo maišymo strypo dėl apkrovos gali būti pažeistas įrenginys ir gali įvykti nelaimingas atsitikimas!
Norėdami pašalinti maišymo lazdele prieš laikrodžio rodyklę nuo pavaros veleno. Strypas gali būti labai jstri-go šio įrašo. Šiuo atveju, įrašymo turi būti apsaugota naudojant raktą, kad nesisuktų. (4 pav.)
9. Eksploatacijos pradžia
⚠ Dèmesio!
Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!
ljungimas (1 pav.)
Įspauskite jj./išj. jungiklio (8) fiksatorių ir laikykite jj paspaudę. Dabar galite įspausti jj./išj. jungiklį (7), kad paleistumėte rankinį maišymo įrenginį. Kai tik įrenginys veiks, jj./išj. jungiklio (8) fiksatorių galima atleisti.
Išjungimas (1 pav.)
Atleiskite jj./išj. jungiklj (7). Ij./išj. jungiklio (8) fiksatorius kartu išsijungia automatiškai.
Greičio reguliatorius (1 pav.)
Greičio regulatoriumi (9) pakopomis galima nustatyti jrenginio sūkių skaičių. Maišomos medžiagos rūšis lemia, koks greitis yra reikalingas. Optimalų greitį geriausiai sužinosite praktikoje.
2 pavarų dėžė (1 pav.)
Prietaisas yra su 2 pavarų dėže. Jei pavaros parinkimo jungiklis neužsifiksuotų, šiek tiek pasukite maišymo strypą.
- Norėdami pasirinkti pavarą, pasukite jungiklj (4) 180°.
- Pavara: nuo 0 min ^-1 iki 580min ^-1
- Pavara: nuo 0 min ^-1 iki 780 min ^-1
Aktyvinkite jungiklj tik prastovos metu.
Darbas su dažų ir skiedinio maišytuvu
- Keičiant maišytuvą, turi būti ištrauktas tinklo kištu-kas.
- Nardindami į maišomą medžiagą arba iš jos išimdami, dirbkite mažesniu sūkių skaičiumi. Panardinę iki galo, padidinkite sūkių skaičiu iki maksimumo, kad variklis būtų pakankamai aušinamas.
- Maišymo proceso metu kreipkite jrenginį maišymo indu. Maišykite, kol visa maišoma medžiaga bus gerai išmaišyta.
- Baigę maišymo darbus, maišytuvą išvalykite.
Maišytuvo naudojimo sritis (1 pav.)
- Kairinis maišytuvas (2a) naudojamas skystoms medžiagoms: įvairių rūšių dažams, lakams, glazūroms, kleisteriui, užliejimo masei, bitumui, chemikalams, švino surikui, cemento šlamui.
- Dešininis maišytuvas (2b) naudojamas tąsioms medžiagoms: klijų ir statybiniam skiediniui, montavimo klijams, gipsui, kalkėms, cemento tinkui, išlyginamajam sluoksniui, betonui, plytelių klijams, klijams, glaistymo masei, pastoms, granulėms.
10. Techninė priežiūra ir priežiūra
Prieš atlikdami techninės priežiūros ir valymo darbus:
- lšjunkite jrenginj
• palaukite, kol jrenginys sustos
• Ištraukite tinklo kištuką
Naudokite tik originalias dalis. Kitos dalys gali sukelti nenumatytų pažeidimų ir sužalojimų.
Be to, remonto darbus leidžiama atlikti tik gamintojui arba klientų aptarnavimo tarnybai.
Laikykite jrenginius vaikams nepasiekiamoje vietoje.
Norėdami, kad įrenginys veiktų, atkreipkite dėmesį įtokius dalykus:
- laisvos ir švarios vėdinimo angos.
- Šluoste arba minkštu šepečiu pašalinkite dulkes ir nešvarumus.
- Nevalykite jrenginio tekančiu vandeniu arba didelio slégio valymo jrenginiu.
- Nenaudokite plastikinėms dalims tirpiklių (benzino, alkoholio ir kt.), nes jie gali pažeisti plastikines dalis.
- Išvalykite mentinį maišytuvą.
- Maišytuvas yra su angliniais šepetėliais. Esant nusidėvėjimui, anglinius šepetėlius paveskite pakeisti klientų aptarnavimo tarnybai.
Savo pačių saugumui užtikrinti reguliariai tikrinkite mentinį maišytuvą, ar jis nepažeistas. Nedelsdami pa- keiskite pažeistą mentinį maišytuvą.
Reguliariai tikrinkite maišymo veleną. Nebenaudokite maišytuvo su sugedusiu maišymo velenu. Paveskite jrenginį suremontuoti klientų aptarnavimo tarnybai.
11. Remontas ir atsarginių dalių užsa-kymas
Atlikę remonto arba techninės priežiūros darbus, jsi-tikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.
Dèmesio: Pagal Atsakomybès už gaminj įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.
Igaliokite klientų aptarnavimo tarnybą arba igaliotą specialistą. Atitinkami reikalavimai galioja ir priedų dalims.
Jungtys ir remontas
Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.
11.1 Atsarginių dalių užsakymas
Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:
- Modelio pavadinimas
- Prekès kodas
- Specifikaciju lentelės duomenys
Atsarginės dalys / priedai Gaminio Nr.:
Angliniai šepetėliai 5907803001
Strypinis plakiklis, dešininis 5907800702
Strypinis plakiklis, kairinis 5907800701
Užmaunamas plakiklis 3907801009
Plakiklio antgalio jungiamasis velenas 3907801008
11.2 Techninės priežiūros informacija
Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.
Greitai susidėvinčios dalys*: Užmaunamas plakiklis, Strypinis plakiklis, Angliniai šepetėliai
* i komplektaciją privalomai nejeina!
Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.
12. Elektros prijungimas
Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.
- Gaminys atitinka EN 61000-3-11 reikalavimus ir jam galioja specialios prijungimo sąlygos. Tai reiškia, kad naudoti bet kuriuose laisvai pasirenkamuose prijungimo taškuose draudžiama.
- Esant nepalankioms tinklo sąlygoms, gali laikinai svyruoti gaminio įtampa.
- Gaminys skirtas naudoti tik prijungimo taškuose, a) neviršija didžiausios leidžiamos maitinimo varžos „Z“ (Zmaks. = 0,25 Ω), arba b) kurių tinklo apkrova ilgalaike srove yra ne mažes- nė nei 100 A kiekvienoje fazėje.
- Jüs kaip naudotojas privalote užtikrinti, jei reikia, pasitaręs su savo energijos tiekimo jmone, kad prijungimo taškas, kuriame norite eksploatuoti gamini, atitiktų vieną iš abiejų nurodytu reikalavimų a) arba b).
Pažeistas elektros prijungimo laidas
Dažnai pažeidžiama elektros prijungimo laidų izoliacija.
To priežastys gali būti:
- prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
- sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
- ipjovimo vietos pervažiavus prijungimo laida;
- izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
- įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.
Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dėmesį i tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymetus H05VV-F.
Žyma tipo pavadinime prijungimo kabelyje yra privaloma.
Prijungimo būdas X
Jei šio jrenginio prijungimo prie tinklo laidas pažeidžiamas, jj reikia pakeisti specialiu jungiamuoju laidu, kurj galima jsigyti iš gamintojo arba jo klientų aptarnavimo tarnybos.
Kintamosios srovės variklis
- Tinklo įtampa turi būti 230 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.
Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.
Kilus klausimų, nurodykite tokius duomenis:
• variklio srovės rūšį;
- duomenis iš jrenginio specifikacijų lentelės.
13. Laikymas
- Visą jrenginį ir priedus reikia kruopščiai išvalyti.
- Visada laikykite mašiną vaikams nepasiekiamoje vietoje. Idėkite i stabilią vieta sausoje ir saugioje vietoje, kur nejmanoma atsirasti itin aukštai arba labai žemai temperatūrai.
- Sandėliuojamą įrenginį apsaugokite nuo saulės spindulių. Jei įmanoma, pastatykite užtamsintoje srityje.
- Nejvyniokite jrenginio i maišus arba tentus iš nailono arba sintetinės medžiagos, nes ten gali susidaryti drėgmės.
14. Utilizavimas ir pakartotinis atgavimas
Pakavimo nuorodos
Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplinką
Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)
Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!
- Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
- Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai jpareigoti juos gražinti po naudojimo.
- Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
- Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
- viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
- elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.
- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis galį organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.
15. Galimi sutrikimai
| Problema Galima priežastis Šalinimas | ||
| Variklis nepasileidžia. | Néra tinklo įtampos (maitinimo pertrauka) | Patikrinkite saugiklius |
| Pažeistas jungiamasis kabelis | Paveskite kabelį pakeisti arba patikrinti (kvalifi-kuotam elektrikui) Nebenaudokite pažeistų kabelių | |
| Sugedęs variklis arba jungiklis. | Norėdami pašalinti problemas, kreipkitės į gamintoją arba į jo nurodytą įmonę. | |
| Nejprasta vibracija | Pažeista maišymo mentelė Pakeiski te maišymo mentelę | |
| Pažeistas maišymo velenas | Norėdami pašalinti problemas, kreipkitės į gamintoją arba į jo nurodytą įmonę. | |
| Netinkama maišoma medžiaga | Netinkamas apdorojimas. Laikykitės gamintojo pateiktų apdorojimo reikalavimo. | |
| Prietaisas pradeda veikti, tačiau esant mažiausiai apkrovai užsiblokuoja ir galimai automatiškai išsijungia. | Per ilgas ilginamasis kabelis arba per mažas skerspjūvis. | Ilginamasis kabelis min. 1,5 mm2 esant maks. 25 m ilgiui. |
| Kištukinis lizdas per toli nuo pagrindinės jungties ir per mažas jungiamojo laido skerspjūvis. | Kai kabelis ilgesnis – skerspjūvis min. 2,5 mm2. | |
Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.
