A30SR1 - Kylskåp DOMETIC - Gratis bruksanvisning och manual
Hitta enhetens manual gratis A30SR1 DOMETIC i PDF-format.
| Produkttyp | Absorptionskylskåp minibar |
| Märke | Dometic |
| Modell | A30SR1 |
| Total volym | 26 liter |
| Matningsspänning | 220-240 V~, 50/60 Hz |
| Nominell effekt | 60-70 W |
| Kylmedium | R717 (ammoniak) |
| Ljudnivå | 0 dB(A) |
| Klimatklass | N (10°C till 32°C) och T (16°C till 43°C) |
| Mått (B x H x D) | 384 x 520 x 446 mm |
| Vikt (slät dörr) | 13,7 kg |
| Temperaturinställning | 4°C, 7°C eller 12°C (via knapp) |
| Avfrostning | Automatisk |
| Invändig belysning | Ja, med infraröd dörrdetektor |
| Avsedd användning | Förvaring av drycker och livsmedel i slutna behållare i slutna byggnader (hotell, kontor, etc.) |
| Underhåll | Regelbunden rengöring med fuktig trasa; kontroll av kondensavlopp |
| Säkerhet | Förvara inte explosiva ämnen; rör inte oisolerade elledningar; reparationer av behörig fackman |
| Reservdelar och reparerbarhet | Invändig lampa och tätningar är utbytbara via service; kylkretsen är förseglad |
Vanliga frågor - A30SR1 DOMETIC
Användarfrågor om A30SR1 DOMETIC
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Kylskåp i PDF-format gratis! Hitta din manual A30SR1 - DOMETIC och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. A30SR1 av märket DOMETIC.
BRUKSANVISNING A30SR1 DOMETIC
Betjeningselementer på minibaren
Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.
Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla g-lande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök dometic.com.

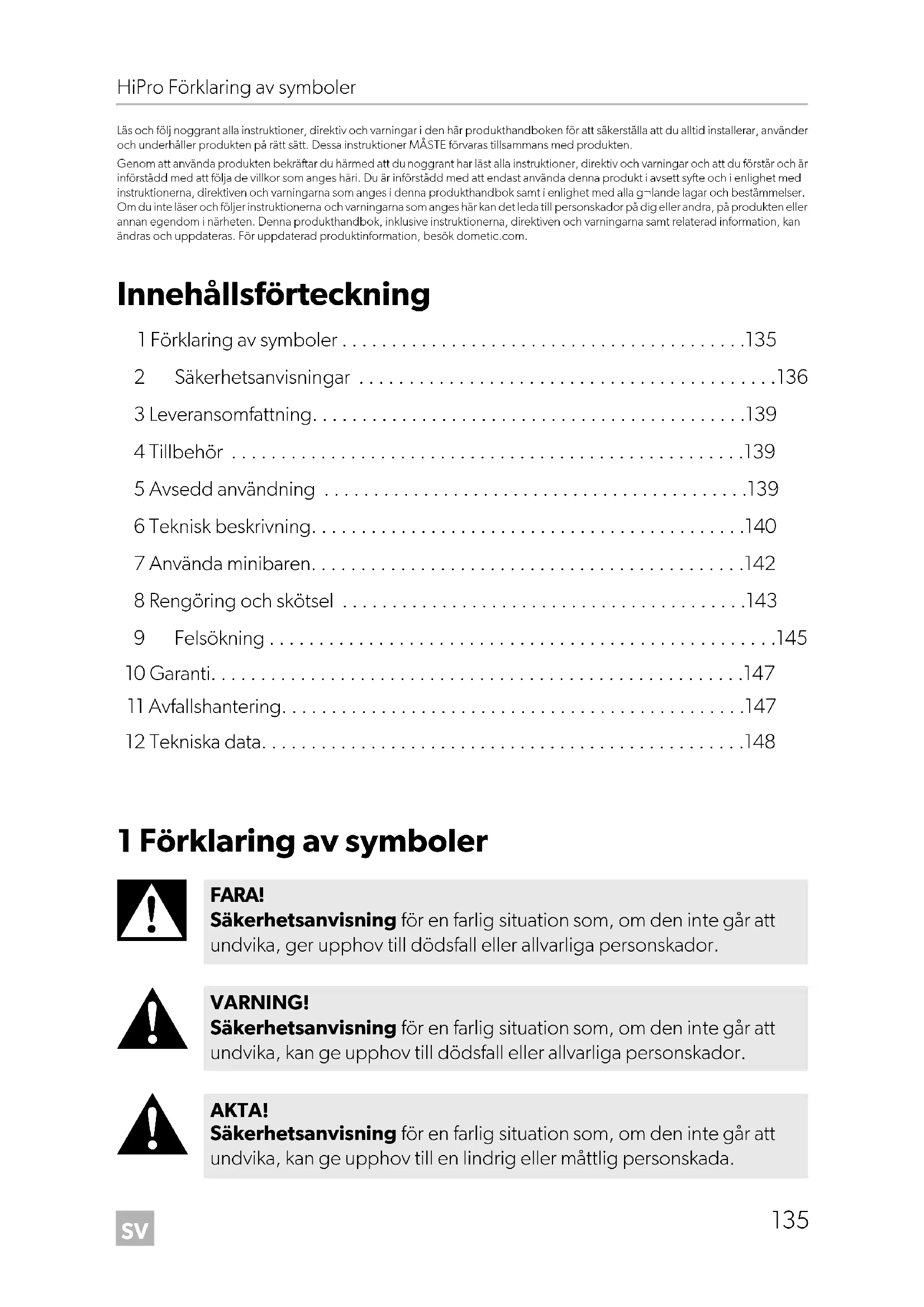

Innehållsförteckning
1 Förklaring av symboler....135
2 Säkerhetsanvisningar 136
3 Leveransomfattning....139
4 Tillbehör ....139
5 Avsedd användning ....139
6 Teknisk beskrivning....140
7 Använda minibaren....142
8 Rengöring och skötsel ....143
9 Felsökning....145
10 Garanti....147
11 Avfallshantering....147
12 Tekniska data....148
1 Förklaring av symboler
FARA!
Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, ger upphov till dödsfall eller allvarliga personskador.
WARNING!
Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador.
AKTA!
Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada.
OBSERVERA!
Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador.
ANVISNING
Kompletterande information om användning av produkten.
2.1 Allmänna säkerhetsanvisningar
WARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada.
Risk för dödsfall på grund av elektricitet
- Säkerställ att minibaren har installerats av en behörig tekniker enligt Dometics installationsmanual.
- Om minibaren uppvisar synliga skador får den inte användas.
- Om minbarens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, servicerepresentanten eller någon annan person med motsvarande behörighet.
- Denna minibar får endast repareras av härför utbildad personal. Icke fackmässiga reparationer kan medföra allvarliga risker.
- Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av minibaren.
- Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.
Brandrisk
- Kylmedlet i kylkretsloppet är lättantändligt.
Vid skador på kylkretsen:
- Stäng av minibaren.
- Undvik öppen eld och gnistbildning.
– Ventilera rummet noga.
Explosionsrisk
- Lagra inga ämnen som kan explodera i minibaren, som t.ex. sprayburkar med drivgas.
Hälsorisk
- För versioner med uppsugningskylning: Öppna aldrig absorptionsaggregatet. Det står under högt tryck och kan ge upphov till skador om det öppnas.
- Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här minibaren förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här minibaren på ett säkert sätt och känner till vilka risker som är förknippade med användningen.
- Barn får inte leka med minibaren.
- Utan uppsikt får barn inte utföra rengörings- eller underhållsarbeten.
- Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur minibaren.
AKTA! Om man underlåter att följa de här försiktighetsåtgår- derna kan följden bli lindrig eller måttlig personskada.
Krossrisk
- Håll fingrarna borta från gångjärnen.
Hälsorisk
- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.
OBSERVERA! Risk för skada
- Jämför spänningsuppgifterna på typskylten med elförsörjningen på plats.
- Minibaren är inte ämnad för lagring av frätande ämnen eller ämnen som innehåller lösningsmedel.
- Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscentral.
- Se till att utloppsöppningen alltid är ren.
- Öppna aldrig kylkretsloppet.
- Bär endast minibaren i upprätt position.
2.2 Använda minibaren på ett säkert sätt
FARA! Om man underlåter att följa de här varningarna blir följden dödsfall eller allvarlig personskada.
Risk för dödsfall på grund av elektricitet
• Ta inte tag i avskalade ledningar med händerna.
AKTA! Om man underlåter att följa de här försiktighetsåtgärderna kan följden bli lindrig eller måttlig personskada.
Risk för dödsfall på grund av elektricitet
- Kontrollera, innan minibaren tas i drift, att elkabeln och stickkontakten är torra.
Hälsorisk
- Se till att det endast finns föremål resp. varor i minibaren som får kylas till den inställda temperaturen.
- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.
- Om dörren hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i minibaren.
- Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.
-
Om minibaren står tom under lång tid:
-
Stäng av minibaren.
- Avfrosta minibaren.
- Rengör och torka minibaren.
– Lämna dörren öppen för att förhindra att det bildas mögel i minibaren.
OBSERVERA! Risk för skada
- Använd inga elektriska apparater för arbeten inne i minibaren. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.
- Ställ inte upp den i närheten av öppen eld eller andra värmekällor (vär-meelement, starkt solljus, gasspisar osv.).
- Se till att ventilationsöppningarna inte är täckta.
- Doppa aldrig ner minibaren i vatten.
- Skydda minibaren och kablarna mot värme och fukt.
- Se till att livsmedlen i kylskåpet inte vidrör väggarna i kylen.
3 Leveransomfattning
- Minibar
4 T i l l b e h ö r
Följande tillbehör finns tillgångliga (ingår inte i leveransen):
Beskrivning Förklaring
WiFi För övervakning och styrning av minibaren via WiFi med hjälp av en app
Låsning med nycklar För låsbara versioner
5 Avsedd användning
Kylapparaten (även kallad minibaren) är utformad för användning inomhus, som t.ex.
- i personalkök, kontor eller andra arbetsområden
- ijordbrukssektorn
- på hotell, motell eller andra typer av inkvartering
- på bed-and-breakfast-verksamheter
- i personalmatsalar, vid catering eller liknande grossistverksamheter
Minibaren är inte lämplig för att monteras i husvagnar eller husbilar.
Minibaren är avsedd att användas antingen som inbyggd eller fristående kylapparat. Se monteringsanvisningarna.
Minibaren är endast utformad för kylning och förvaring av drycker eller livsmedel i förslutna behållare.
Minibaren är inte avsedd för förvaring av färska livsmedel och läkemedel eller djupfrysta livsmedel.
Minibaren lämpar sig endast för avsedd användning i enlighet med dessa instruktio- ner.
Den här manualen informerar om vad som krävs för att installera och/eller använda minibaren på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder.
Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:
- Felaktig montering eller anslutning, inklusive för hög spänning
- Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
- Ändringar som utförts utan uttryckligt medgivande från tillverkaren
- Användning för andra ändamål än de som beskrivs i denna bruksanvisning
Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.
ANVISNING Kondens på glasdörrar
Om den omgivande luftfuktigheten är över 65 % vid 25 °C omgivningstemperatur kondenseras fukt på glasdörren.
6 Teknisk beskrivning
Minibarerna kan beställas med olika kylningsmetoder:
- Uppsugningskylning: A30S1, A30S2, A30P1, A30P2, A30G1, A30G2, A40S1, A40S2, A40P1, A40P2, A40G1, A40G2
- Kompressorkylning: C40S1, C40S2, C40P1, C40P2, C40G1, C40G2
- Termoelektrisk kylning: N30S1, N30S2, N30P1, N30P2, N30G1, N30G2, N40S1, N40S2, N40P1, N40P2, N40G1, N40G2
Alla material är ämnade för livsmedel och är ofarliga. Kylkretsen är underhållsfri.
Beroende på version har minibaren en eller två hyllor och en eller två dörrhyllor. Det finns en dörrhylla som är avsedd för flaskor. Det är möjligt att förvara en flaska på 1,5 l i dörrhyllan för flaskor. Om det finns en andra dörrhylla är den avsedd för mindre flaskor eller snacks.
Som ett alternativ kan man använda en integrerad trådlös funktion, som styrs via en app, för minibaren. Minibaren kan förses med ett lås.
Minibarens reglage
| Nr påbild 1, sida 3 | Förklaring |
| 1 Innerbelysning och reglage | |
| 2 | 1 h y l l a2 hyllor (tillval för A40S1, A40S2, A40P1, A40P2, C40S1, C40S2,C40P1, C40P2, N40S1, N40S2, N40P1, N40P2) |
| 3 Övre dörrhylla (för A40S1, A40S2, A40P1, A40P2, C40S1, C40S2,C40P1, C40P2, N40S1, N40S2, N40P1, N40P2) | |
| 4 Nedre dörrhylla | |
| 5 Flaskhylldörr (tillval) | |
| 6 Glasdörr utan dörrhyllor (tillval) | |
| – Nedre innerbelysning (tillval) | |
Driftspanel
| Nr påbild 2, sida 4 | Förklaring |
| 1 Indikeringslampa | |
| Lysdioden lyser grönt = minibaren kyler | |
| Lysdioden lyser orange = minibaren slutar kyla (temperaturen har uppnåtts eller så är den automatiska avfrostningen på) | |
| Lysdioden lyser inte = minibaren är avstängd eller i tyst läge | |
| Lysdioden blinkar orange = det har uppstått ett fel | |
| 2 Infraröd dörrsensor | |
| 3 | knappSlår på och av minibarenAnger temperaturinställningenAnger det tysta läget (endast för C40 med kompressorkylning) |
7 Använda minibaren
7.1 Före den första användningen
Innan minibaren används för första gången måste den rengöras på insidan och utsidan med en fuktig trasa med tanke på hygienen (se även kapitel "Rengöring och skötsel" på sidan 143).
7.2 Spara energi
- Öppna inte minibaren oftare och håll den inte öppen längre än nödvändigt.
- Undvik en onödigt låg temperatur inne i kylen.
- För bästa möjliga energiförbrukning ska du placera hyllorna och lådorna såsom de var placerade vid leveransen.
- Kontrollera med jämna mellanrum att dörrens tätning fortfarande sitter korrekt.
- Ta regelbundet bort damm och smuts från kondensatorn.
7.3 Placera gallren
▶ Gå tillväga enligt bild 3, sida 4.
7.4 Placera dörrhyllan på plats
▶ Gå tillväga enligt bild 4, sida 4.
7.5 Slå på minibaren
▶ Sätt in nätkontakten i vägguttaget (bild 5, sida 5).
ANVISNING
Efter tillkopplingen tar det flera timmar innan minibaren har uppnått kylningstemperaturen i minibarfacket.
7.6 Ställa in temperaturen
Observera följande så att du inte behöver kasta bort livsmedel:
- Temperaturen ska vara så jämn som möjligt. Öppna inte minibaren oftare och håll den inte öppen längre än nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera.
- Minibaren har en automatisk temperaturregleringsfunktion. Välj medelvärdet för de möjliga temperaturvärdena.
- Justera temperaturen efter mängden och typen av livsmedel.
Minibaren har en automatisk temperaturregleringsfunktion. Du kan justera temperaturen till 4 °C, 7 °C eller 12 °C. Varje gång du trycker på Ⓐ-knappen växlar kyltemperaturen mellan de båda möjliga värdena. Kyltemperaturen är inställd på 7 °C.
▶ Gå tillväga enligt bild 6, sida 5.
7.7 Slå av
▶ Gå tillväga enligt bild 7, sida 5.
7.8 Ställa in det tysta läget (endast för C40)
Minibaren har ett tyst läge.
▶ Gå tillväga enligt bild 8, sida 6.
7.9 Avfrostning
Minibaren har automatisk avfrostning.
7.10 Förvaring
Om minibaren ska stå oanvänd under en längre tid:
- Dra ut närkontakten ur vägguttaget.
- Rengör minibaren (se kapitel "Rengöring och skötsel" på sidan 143).
8 Rengöring och skötsel
WARNING! Risk för dödsfall på grund av elektricitet
Koppla alltid bort minibaren från elnätet före rengöring och skötsel.
OBSERVERA! Risk för skada
- Använd inga frätande rengöringsmedel eller hårda föremål vid rengöring, då dessa kan skada minibaren.
- Avlägsna aldrig isbeläggningar eller fastfrusna föremål med hårda eller vassa/spetsiga verktyg.
- Använd inga mekaniska föremål eller andra hjälpmedel för att skynda på avfrostningen.
▶ Rengör minibaren regelbundet och vid behov med en fuktig trasa.
Se till att det inte kommer in vatten i tätningarna. Elektroniken kan skadas.
▶ Torka av minibaren med en trasa efter rengöringen.
▶ Kontrollera utloppet för smältvatten regelbundet.
Rengör utloppet för smältvatten vid behov. Om det är tilltäppt samlas vatten på golvet under minibaren.
För versioner med uppsugning: Använd en borste eller en mjuk trasa för att ta bort dammet från uppsugningsenheten en gång per år.
OBSERVERA! Risk för sakskador
Lampan får endast bytas ut av tillverkaren, en tjänsteleverantör eller en person med liknande kvalifikationer för att förhindra fara.
9 F e l s ö k n i n
| Fel Möjlig orsak Åtgärd | |||
| Kyler inte Närkontakten inte insatt Sätt in nätkontakten i | vägguttaget | ||
| Ingen spänning i vägguttaget Kontrollera jordfelsbrytaren | |||
| Defekt elektronik eller defekta sensorer | |||
| För versioner med uppsugnings- kylning: Värmepatron defekt | |||
| Automatisk avfrostning på (se kapitel "Avfrostning" på sidan 143) | |||
| Minibaren har nyligen slagits på Kontrollera kylningen på nytt efter 5 till 6 timmar | |||
| Aggregat defekt Kontakta kundtjänsten. Kundtjänst: Byt ut minibaren | |||
| Minibaren är i tyst läge. Krävs ingen åtgärd | |||
| Kyler inte, indikerings-lampan blinkar konstant | Aggregatet blockerat Kontakta kundtjänsten. | ||
| Aggregatet är inte vattentätt | |||
| Värmeelement defekt | |||
| Fel vid självtest | |||
| Fel Möjlig orsak Åtgård | |||
| Svag kylningseffekt Aggregatet får inte tillräckligt med luft Öka ventilationen, se installationsmanualen | |||
10 Garanti
Den lagstadgade garantitiden gäller. Kontakta din återförsäljare eller tillverkarens representant i ditt land (se dometic.com/dealer) om produkten är defekt.
Vid reparations och garantiärenden ska följande dokument skickas med när du returnerar produkten:
- En kopia på fakturan med inköpsdatum
- En reklamationsbeskrivning eller felbeskrivning
11 Avfallshantering
Lämna om möjligt förpackningsmaterialet till återvinning.
När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
12 Tekniska data
Aktuell EU-försäkran om överensstämmelse för maskinen kan erhållas från respektive produktsida på dometic.com eller direkt via tillverkaren (se dometic.com/dealer).
Läs in QR-koden på energimärkningen i bilderna för mer information om produkten eller besök eprel.ec.europa.eu.
| HiProA30S1, A30S2, A30P1,A30P2, A30G1, A30G2 | HiProA40S1, A40S2, A40P1,A40P2, A40G1, A40G2 | |
| Försörjningsspänning: | 220 - 240 V~50/60 Hz | |
| Total volym: 26 l 33 l | ||
| Nominell ingångsspänning: 60 - 70 W | ||
| Klimatklass och avsedd omgiv-ningstemperatur: | N: +10 °C till +32 °CT: +16 °C till +43 °C | |
| Bulleremission: 0 dB(A) | ||
| Köldmedium: R717 | ||
| Mått (B x H x D): | 384 x 520 x 446 mm | 405 x 550 x 466 mm |
| Vikt:Med massiv dörr:Med paneldörr:Med glasdörr: | 13,7 kg15,0 kg15,9 kg | 15,3 kg16,7 kg17,9 kg |
| Provning/certifikat: |  | |
| HiProC40S1, C40S2, C40P1, C40P2, C40G1, C40G2 | ||
| Försörjningsspänning: | 220 - 240 V~50/60 Hz | |
| Total volym: 33 l | ||
| Nominell ingångsspänning: 45 W | ||
| Klimatklass och avsedd omgiv-ningstemperatur: | N: +10 °C till +32 °CT: +16 °C till +43 °C | |
| CO2 motsvarande: 0,063 t (R134a) | ||
| Global uppvärmningspotential (GWP): 1430 (R134a) | ||
| Bulleremission: 33 dB(A) | ||
| Köldmedium: R600a | R134a (endast för kryssningsfartyg) | |
| Mått (B x H x D): | 405 x 550 x 481 mm | |
| Vikt:Med massiv dörr:Med paneldörr:Med glasdörr: | 17,5 kg18,9 kg20,1 kg | |
| Provning/certifikat: |  | |
Minibarer med R134a som köldmedier innehåller fluorerade växthusgaser.
Kylenheten är hermetiskt tillsluten.
| HiProN30S1, N30S2,N30P1,N30P2, N30G1,N30G2 | HiProN40S1, N40S2, N40P1,N40P2, N40G1, N40G2 | |
| Försörjningsspänning: | 100 - 240 V~50/60 Hz | |
| Total volym: 26 l 33 l | ||
| Nominell ingångsspänning: 55 W | ||
| Klimatklass och avsedd omgiv-ningstemperatur: | N: +10 °C till +32 °CT: +16 °C till +43 °C | |
| CO2 motsvarande: 0,066 t (R134a) | ||
| Global uppvärmningspotential (GWP): 1430 (R134a) | ||
| Bulleremission: 0 dB(A) | ||
| Köldmedium: R600a | R134a (endast för kryssningsfartyg) | |
| Mått (B x H x D): | 384 x 520 x 415 mm | 405 x 550 x 435 mm |
| Vikt:Med massiv dörr:Med paneldörr:Med glasdörr: | 10,7 kg12,0 kg12,9 kg | 12,5 kg13,9 kg15,1 kg |
| Provning/certifikat: |  | |
Minibarer med R134a som köldmedier innehåller fluorerade växthusgaser.
Kylenheten är hermetiskt tillsluten.
