A30SR1 - холодильник DOMETIC - Бесплатное руководство пользователя

Тип продукта	Абсорбционный мини-бар
Бренд	Dometic
Модель	A30SR1
Общий объем	26 литров
Напряжение питания	220-240 В~, 50/60 Гц
Номинальная мощность	60-70 Вт
Хладагент	R717 (аммиак)
Уровень шума	0 дБ(А)
Климатический класс	N (от 10°C до 32°C) и T (от 16°C до 43°C)
Размеры (Ш x В x Г)	384 x 520 x 446 мм
Вес (гладкая дверца)	13,7 кг
Регулировка температуры	4°C, 7°C или 12°C (кнопкой)
Размораживание	Автоматическое
Внутреннее освещение	Да, с инфракрасным датчиком двери
Предназначение	Хранение напитков и продуктов в закрытых контейнерах в закрытых помещениях (отелях, офисах и т.д.)
Обслуживание	Регулярная очистка влажной тряпкой; проверка слива конденсата
Безопасность	Не хранить взрывчатые вещества; не прикасаться к оголенным электрическим линиям; ремонт квалифицированным специалистом
Запчасти и ремонтопригодность	Внутренняя лампа и уплотнители заменяются сервисным центром; герметичный холодильный контур

Часто задаваемые вопросы - A30SR1 DOMETIC

Как отрегулировать температуру мини-бара?

Нажмите кнопку Ⓓ для перебора доступных температур: 4°C, 7°C и 12°C. Температура по умолчанию — 7°C. После каждой регулировки подождите несколько часов для стабилизации температуры.

Что делать, если мини-бар не охлаждает?

Проверьте, подключен ли шнур питания и есть ли напряжение в розетке. Если светодиодный индикатор не горит, мини-бар выключен или находится в тихом режиме. Если индикатор мигает оранжевым, произошла ошибка. Обратитесь к руководству по устранению неисправностей или свяжитесь с сервисным агентом.

Как очистить внутреннюю часть мини-бара?

Отключите прибор. Используйте влажную тряпку с теплой водой и мягким моющим средством. Никогда не используйте абразивные средства или твердые предметы. Затем вытрите насухо сухой тряпкой.

Можно ли хранить замороженные продукты в этом мини-баре?

Нет, этот мини-бар предназначен только для охлаждения и хранения напитков и продуктов в закрытых контейнерах. Он не предназначен для замораживания.

Как разморозить мини-бар?

Мини-бар оснащен автоматической разморозкой. Ручное вмешательство не требуется. Если образуется лед, проверьте, плотно ли закрывается дверца.

Что означают светодиодные индикаторы на панели управления?

Зеленый постоянный: мини-бар охлаждает. Оранжевый постоянный: мини-бар прекращает охлаждение (достигнута температура или активна разморозка). Индикатор выключен: прибор выключен или в тихом режиме. Мигающий оранжевый: обнаружена ошибка.

Можно ли использовать удлинитель или сетевой фильтр?

Не рекомендуется использовать переносные удлинители или блоки питания сзади прибора. Подключайте мини-бар напрямую к розетке.

Как установить мини-бар?

Установка должна выполняться квалифицированным техником в соответствии с руководством по установке. Обеспечьте достаточную вентиляцию и не размещайте прибор рядом с источниками тепла.

Какое энергопотребление у мини-бара?

Номинальная мощность составляет 60–70 Вт. Фактическое потребление зависит от температуры окружающей среды и частоты открывания дверцы.

Как связаться с сервисной службой Dometic?

Посетите сайт dometic.com, чтобы найти авторизованного дилера или местное представительство. Для ремонта приложите копию счета и описание проблемы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A30SR1 DOMETIC

Инструкция по эксплуатации ..... 181

Minibar

Пожапуйста, внимательно прочтите и соблюдайте все указания, рекомендации и предупреждения, содержащиеся в этом руководстве по использованию изделия, чтобы гарантировать правильную установку, использование и обслуживание изделия. Эта инструкция ДОЛЖНА оставаться вместе с этим изделием.

Используя изделие, вы тем самым подтверждаете, что внимательно прочитали все указания, рекомендации и предупреждения, а также, что вы понимаете и соглашается соблюдать положения и условия, изложенные в настоящем документе. Вы соглашаетесь использовать это изделие только по прямому назначению и в соответствии с указаниями, рекомендациями и предупреждениями, изложенными в данном руководстве по использованию изделия, а также в соответствии со всеми применимыми законами и правилами. Несоблюдение указаний и предупреждений, изложенных в данном документе может привести к травмам вас и других лиц, повреждению вашего изделия или повреждению другого имущества, находящегося поблизости. Данное руководство по использованию изделия, включая указания, рекомендации и предупреждения, а также сопутствующую документацию, может подвергаться изменениям и обновлениям. Актуальную информацию о продукте можно найти на сайте dometic.com.

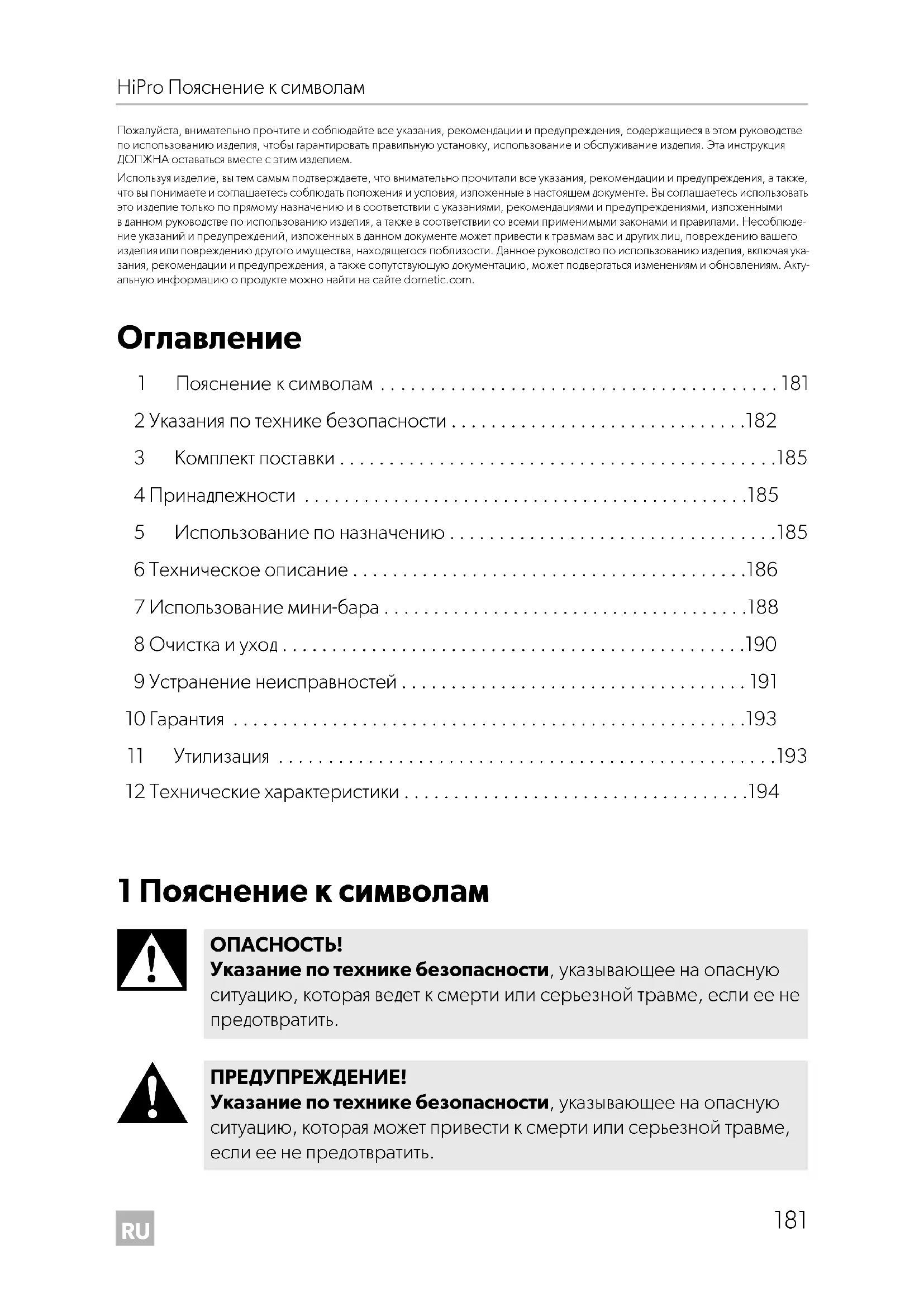

Оглавление

1 Пояснение к символам ..... 181
2 Указания по технике безопасности .....182
3 Комплект поставки....185
4 Принадлежности .....185
5 Использование по назначению .....185
6 Техническое описание .....186
7 Использование мини-бара .....188
8 Очистка и уход....190
9 Устранение неисправностей ..... 191
10 Гарантия .....193
11 Утилизация .....193
12 Технические характеристики ..... 194

1 Пояснение к символам

ОПАСНОСТЬ!

Указание по технике безопасности, указывающее на опасную ситуацию, которая ведет к смерти или серьезной травме, если ее не предотвратить.

ПРЕДУПРЕЖДЕНИЕ!

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить.

ОСТОРОЖНО!

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к травмам легкой или средней тяжести, если ее не предотвратить.

ВНИМАНИЕ!

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по технике безопасности

2.1 Основные указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме.

Опасность поражения электрическим током

- Убедитесь, что мини-бар был установлен квалифицированным специалистом в соответствии с руководством по монтажу Dometic.

- Запрещается эксплуатировать мини-бар, если он имеет видимые повреждения.

- Во избежание опасных ситуаций в случае повреждения питающего кабеля необходимо заменить мини-бар, обратившись к изготовителю, в сервисный центр или к специалисту с аналогичной квалификацией.

- Ремонт данного мини-бара разрешается выполнять только квалифицированному персоналу. Если ремонт выполнен неправильно, эксплуатация устройства может представлять опасность.

- При установке мини-бара шнур питания не должен быть зажат или поврежден.

- Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками.

Опасность возникновения пожара

• Хладагент в холодильном контуре легко воспламеняется.
  В случае повреждения контура хладагента:
• Выключите мини-бар.
  – Избегайте открытого огня и искр.
  – Хорошо проветрите помещение.

Опасность взрыва

- Не храните в мини-баре взрывоопасные вещества, например, аэрозольные баллоны с горючим газами-вытеснителями.

Опасность для здоровья

• Для версий с абсорбционным охлаждением: Запрещается открывать холодильный агрегат. При открывании имеется опасность получения травм из-за высокого давления внутри холодильного агрегата.
• Этот мини-бар может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию мини-бара, если они понимают опасности, которые при этом могут возникнуть.
• Детям запрещается играть с мини-баром.
• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.
• Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать мини-бар.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести.

Опасность сдавливания

- Не беритесь за петлю.

Опасность для здоровья

- Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

ВНИМАНИЕ! Риск повреждения

- Убедитесь, что значения напряжения, указанные на заводской табличке, соответствуют характеристикам имеющегося источника питания.

• Мини-бар не предназначен для хранения едких или содержащих растворители веществ.
• В изоляции холодильника содержится горючий циклопентан, который требует особого метода утилизации. По окончании срока службы сдайте охпаждающее устройство в соответствующий центр утилизации.
• Всегда содержите в чистоте сливное отверстие.
• Категорически запрещается вскрывать холодильный контур.
• Переносите мини-бар только в вертикальном положении.

2.2 Безопасная эксплуатация мини-бара

ОПАСНОСТЬ! Несоблюдение этих предупреждений ведет к смерти или серьезной травме.

Опасность поражения электрическим током

- Не беритесь голыми руками за оголенные провода.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести.

Опасность поражения электрическим током

• Перед включением убедитесь, что питающий кабель и штекер сухие.

Опасность для здоровья

- Следите за тем, чтобы в мини-баре находились только предметы и продукты, которые разрешается охлаждать до выбранной температуры.

- Продукты питания разрешается хранить только в оригинальной упаковке или в подходящих емкостях.

- Удерживание двери холодильника открытой в течение длительного времени может привести к существенному повышению температуры внутри мини-бара.

- Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.

- Если мини-бар остается пустым в течение длительного времени:

– Выключите мини-бар.
– Разморозьте мини-бар.
– Очистите и высушите мини-бар.
– Оставьте дверь открытой, чтобы предотвратить образование плесени внутри мини-бара.

ВНИМАНИЕ! Риск повреждения

• Не используйте электроприборы внутри мини-бара, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.
• Не устанавливайте устройство вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).
• Убедитесь в том, что вентиляционные отверстия не перекрыты.
• Не погружайте мини-бар в воду.
  • Предохраняйте мини-бар и кабели от воздействия жары и влаги.
• Следите за тем, чтобы продукты питания не касались внутренних стенок холодильника.

3 К о м п л е к т

- Мини-бар

4 Принадлежности

Продается в качестве принадлежности (не входит в комплект поставки):

Наименование Пояснение

WiFi Для мониторинга и управления мини-баром через Wi-Fi с помощью приложения

Замки с ключами Для запираемых версий

5 Использование по назначению

Охлаждающее устройство (также называемое мини-баром) предназначено для работы в закрытых помещениях, например:

• на кухнях для персонала в магазинах, офисах и других рабочих зонах
  • в аграрном секторе
  • в отелях, мотелях и других местах проживания
  • в гостиницах типа «постель и завтрак»
• на предприятиях общественного питания или аналогичных предприятиях оптовой торговли

Мини-бар не рассчитан для монтажа в жилых фургонах или кемперах.

Этот мини-бар предназначен для использования в качестве встраиваемого или свободно стоящего устройства. См. инструкцию по монтажу.

Мини-бар предназначен исключительно для охлаждения и хранения напитков и продуктов питания взакрытых емкостях.

Мини-бар не пригоден для хранения свежих продуктов и лекарств, а также для замораживания продуктов.

Этот мини-бар подходит только для использования по назначению и применения в соответствии с данной инструкцией.

В данной инструкции содержится информация, необходимая для правильного монтажа и/или эксплуатации мини-бара. Неправильный монтаж и/или ненадлежащая эксплуатация или техническое обслуживание приводят к неудовлетворительной работе и возможному отказу.

Изготовитель не несет ответственности за какие-либо травмы или повреждение продукта в результате следующих причин:

• Неправильная сборка или подключение, включая повышенное напряжение
• Неправильное техническое обслуживание или использование запасных частей, отличных от оригинальных запасных частей, предоставленных изготовителем
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

Компания Dometic оставляет за собой право изменять внешний вид и технические характеристики продукта.

УКАЗАНИЕ Конденсация влаги на стеклянных дверях

Если влажность воздуха превышает 65 % при температуре окружающей среды 25 °C, влага конденсируется на стеклянной двери.

6 Техническое описание

Мини-бары доступны с различными технологиями охлаждения:

• Абсорбционное охлаждение: A30S1, A30S2, A30P1, A30P2, A30G1, A30G2, A40S1, A40S2, A40P1, A40P2, A40G1, A40G2
• Компрессорное охлаждение: C40S1, C40S2, C40P1, C40P2, C40G1, C40G2

- Термоэлектрическое охлаждение: N30S1, N30S2, N30P1, N30P2, N30G1, N30G2, N40S1, N40S2, N40P1, N40P2, N40G1, N40G2

Все материалы предназначены для продуктов питания. Холодильный контур не требует обслуживания.

Мини-бар, в зависимости от версии, имеет одну или две полки и одну или две дверные полки. Имеется дверная полка, предназначенная для бутылок. Бутылку объемом 1,5 л можно хранить в дверной полке для бутылок. Если имеется вторая дверная полка, она предназначена для небольших бутылок или закусок.

В качестве опции мини-бар может быть оснащен встроенной функцией Wi-Fi, позволяющей управление с помощью приложения. Мини-бар может быть оборудован замком.

Органы управления мини-баром

Поз. на рис. 1, стр. 3	Пояснение
1 Внутренняя подсветка и элемент управления
2	1 п о л к а2 полки (опция для A40S1, A40S2, A40P1, A40P2, C40S1, C40S2, C40P1, C40P2, N40S1, N40S2, N40P1, N40P2)
3 Верхняя дверная полка (для A40S1, A40S2, A40P1, A40P2, C40S1, C40S2, C40P1, C40P2, N40S1, N40S2, N40P1, N40P2)
4 Нижняя дверная полка
5 Дверь с держателем для бутылок (опция)
6 Стеклянная дверь без дверных полок (опция)
– Нижняя внутренняя подсветка (опция)

Панель управления

Поз. на рис. 2, стр. 4

Пояснение

1 Светодиодный индикатор

Светодиод горит зеленым светом = мини-бар охлаждает

Светодиод горит оранжевым светом = мини-бар прекращает

охлаждение (достигнута температура или активна функция автоматического размораживания)

Светодиод не горит = мини-бар выключен или находится в тихом режиме

Светодиод мигает оранжевым светом = произошла ошибка

2 Инфракрасный датчик двери

3 Кнопка Ⓙ

Включение и выключение мини-бара

Ввод настройки температуры

Ввод настройки тихого режима (только для С40 с компрессорным охлаждением)

7 Использование мини-бара

7.1 Перед первым использованием

Перед первым использованием очистите мини-бар в гигиенических целях внутри и снаружи влажной тканью (см. также гл. «Очистка и уход» на стр. 190).

7.2 Энергосбережение

• Открывайте мини-бар настолько часто, насколько необходимо.
• Не допускайте очень низких температур в камере.
• Для оптимального потребления энергии расположите полки и ящики в соответствии с их положением при поставке.
• Регулярно следите за тем, что уплотнение двери по-прежнему прилегает пра- вильно.
• Регулярно очищайте конденсатор от пыли и загрязнений.

7.3 Установка полок

▶ Действуйте, как показано на рис. 3, стр. 4.

7.4 Размещение дверной полки

▶ Действуйте, как показано на рис. 4, стр. 4.

7.5 Включение мини-бара

▶ Вставьте вилку кабеля питания в розетку (рис. 5, стр. 5).

УКАЗАНИЕ

После включения мини-бару требуется несколько часов, чтобы достичь температуры охлаждения в отсеке для мини-бара.

7.6 Настройка температуры

Чтобы избежать пищевых отходов, обратите внимание на следующее:

• Обеспечивайте как можно меньшие колебания температуры. Открывайте мини-бар настолько часто, насколько необходимо. Храните продукты так, чтобы воздух мог хорошо циркулировать.
• Мини-бар оснащен функцией автоматической регулировки температуры. Выбирайте среднее из возможных значений температуры.
• Отрегулируйте температуру в соответствии с количеством и типом продуктов.

Мини-бар оснащен функцией автоматической регулировки температуры. Вы можете настроить температуру на 4 °C, 7 °C или 12 °C. При каждом нажатии кнопки ☑ температура охлаждения переключается между возможными значениями. Температура охлаждения предварительно настроена на 7 °C.

▶ Действуйте, как показано на рис. 6, стр. 5.

7.7 Выключение

▶ Действуйте, как показано на рис. 7, стр. 5.

7.8 Настройка тихого режима (только для С40)

Мини-бар оснащен тихим режимом.
▶ Действуйте, как показано на рис. 8, стр. 6.

7.9 Оттаивание

Мини-бар оснащен функцией автоматического оттаивания.

7.10 Хранение

При прекращении эксплуатации мини-бара на длительный срок соблюдайте следующий порядок действий:

1. Вытащите сетевую вилку из розетки.
2. Очистите мини-бар (см. гл. «Очистка и уход» на стр. 190).

8 Очистка и уход

ПРЕДУПРЕЖДЕНИЕ! Опасность поражения электрическим ТОКОМ

Перед выполнением работ по чистке и уходу отсоедините мини-бар от сети.

ВНИМАНИЕ! Риск повреждения

• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям минибара.
• Для удаления слоя льда и отделения примерзших продуктов не используйте твердые или острые инструменты.
• Для ускорения процесса оттаивания не используйте механические или иные подручные средства.

Регулярно или по мере загрязнения очищайте мини-бар влажной тряпкой.
▶ Следите за тем, чтобы в уплотнения не попадала вода. Это может приводить к повреждениям электронного оборудования.
▶ После очистки протрите мини-бар насухо тряпкой.
Регулярно проверяйте слив оттаявшей воды.

При необходимости, очистите слив оттаявшей воды. Если он засорен, то оттаявшая вода скапливается на дне мини-бара.

▶ Для абсорбционных версий: Используйте щетку или мягкую ткань для ежегодного удаления пыли с абсорбера.

ВНИМАНИЕ! Опасность повреждения

Во избежание опасных ситуаций замену лампы разрешается выполнять только производителю, сервисной службе или лицу, обладающему соответствующей или аналогичной квалификацией.

9 Устранение неисправностей

Неисправность Возможные причины Устранение
Не выполняется охлаждение	Сетевая випка не вставлена в розетку	Вставьте сетевую вилку в розетку
	Нет напряжения в розетке Проверьте	защитный автомат
	Электроника или датчики неисправны	Обратитесь в сервисный центр. Сервисный центр: Установите новую электронику или датчик
	Для версий с абсорбционным охлаждением: Неисправен нагревательный элемент	Обратитесь в сервисный центр. Сервисный центр: Установите новый нагревательный элемент
	Активна функция автоматического размораживания (см. гл. «Оттаивание» на стр. 190)	Никаких действий не требуется
	Мини-бар был включен недавно	Проверьте охлаждение через 5 – 6 часов
	Неисправен холодильный агрегат Обратитесь в сервисный центр. Сервисный центр: Замените мини-бар
	Мини-бар находится в тихом режиме.	Никаких действий не требуется
Нет охлаждения, светодиодный индикатор постоянно мигает	Холодильный агрегат заблокирован	Обратитесь в сервисный центр.
	Холодильный агрегат негерметичен
	Неисправен нагревательный элемент
	Ошибка во время самодиагностики
Плохое охлаждение Недостаточная вентиляция холодильного агрегата		Обеспечьте достаточную вентиляцию, см. Руководство по монтажу
Не работает внутренняя подсветка	Сетевая вилка не вставлена в розетку	Вставьте сетевую вилку в розетку
	Неисправна внутренняя подсветка Обратитесь в сервисный центр. Сервисный центр: Замените внутреннюю подсветку
	Поверхность инфракрасного датчика двери покрыта конденсатом.	Очистите поверхность инфракрасного датчика двери.

10 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в торговую организацию или представительство изготовителя в вашей стране (см. dometic.com/dealer).

При обращении по вопросам ремонта или гарантийного обслуживания необходимо также предоставить следующую информацию:

• копию счета с датой покупки
- причину претензии или описание неисправности

11 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

12 Технические характеристики

Копию действующей декларации соответствия стандартам ЕС на устройство можно получить на странице соответствующего изделия на сайте dometic.com или у производителя (см. dometic.com/dealer).

Дополнительную информацию о продукте можно получить, отсканировав QR-код на наклейке для маркировки энергоэффективности на рисунках или на сайте eprel.ec.europa.eu.

	HiProA30S1, A30S2, A30P1,A30P2, A30G1, A30G2	HiProA40S1, A40S2, A40P1,A40P2, A40G1, A40G2
Входное напряжение:	220 – 240 В~50/60 Гц
Общий объем: 26 л 33 л
Расчетная потребляемая мощ-ность:	60 – 70 Вт
Климатический класси предполагаемая темпера-тура окружающей среды:	N: от +10 °C до +32 °CT: от +16 °C до +43 °C
Акустическая эмиссия: О дБ (А)
Хладагент: R717
Размеры (Ш × В × Г):	384 × 520 × 446 мм	405 × 550 × 466 мм
Вес:С массивной дверью:С декоративной панелью:Со стеклянной дверью:	13,7 кг15,0 кг15,9 кг	15,3 кг16,7 кг17,9 кг
Испытания/сертификаты:
	HiProC40S1, C40S2, C40P1, C40P2, C40G1, C40G2
Входное напряжение:	220 – 240 В~50/60 Гц
Общий объем: 33 л
Расчетная потребляемая мощ-ность:	45 Вт
Климатический класси предполагаемая темпера-тура окружающей среды:	N: от +10 °C до +32 °CT: от +16 °C до +43 °C
CO_2 -эквивалент: 0,063 т (R134а)
Потенциал глобального поте-пления (GWP): 1430 (R134а)
Акустическая эмиссия: 33 дБ (А)
Хладагент: R600а	R134а (только cruise line)
Размеры (Ш × В × Г):	405 × 550 × 481 мм
Вес:С массивной дверью:С декоративной панелью:Со стеклянной дверью:	17,5 кг18,9 кг20,1 кг
Испытания/сертификаты:

Минибары с хладагентом R134а содержат фторированные парниковые газы.

Холодильный агрегат герметичен.

	HiProN30S1, N30S2,N30P1,N30P2, N30G1,N30G2	HiProN40S1, N40S2, N40P1,N40P2, N40G1, N40G2
Входное напряжение:	100 – 240 В~50/60 Гц
Общий объем: 26 л 33 л
Расчетная потребляемая мощ-ность:	55 Вт
Климатический класси предполагаемая темпера-тура окружающей среды:	N: от +10 °C до +32 °CT: от +16 °C до +43 °C
CO_2 -эквивалент: 0,066 т (R134а)
Потенциал глобального поте-пления (GWP): 1430 (R134а)
Акустическая эмиссия: 0 дБ (А)
Хладагент: R600а	R134а (только cruise line)
Размеры (Ш × В × Г):	384 × 520 × 415 мм	405 × 550 × 435 мм
Вес:С массивной дверью:С декоративной панелью:Со стеклянной дверью:	10,7 кг12,0 кг12,9 кг	12,5 кг13,9 кг15,1 кг
Испытания/сертификаты:

Минибары с хладагентом R134а содержат фторированные парниковые газы. Холодильный агрегат герметичен.

6 Техническо описание

▶ Включете захранващия кабел в контакта (фиг. 5, стр. 5).

УКАЗАНИЕ

7.8 Настройка на безшумния режим (само за С40)

Минибарт може да работи вьв безшумен режим.

Габарити (Ш × В × Г):

405 × 550 × 481 mm

Bara:
