BRUKSANVISNING BR 4735 Esc Kärcher

Apparatet kan kun startes när pedalen er trädd helt inn. När pedalen slippes opp, stopper maskinen.

Funksjon

Produkt: Rulletrappvasker

Type: 1.310-xxx

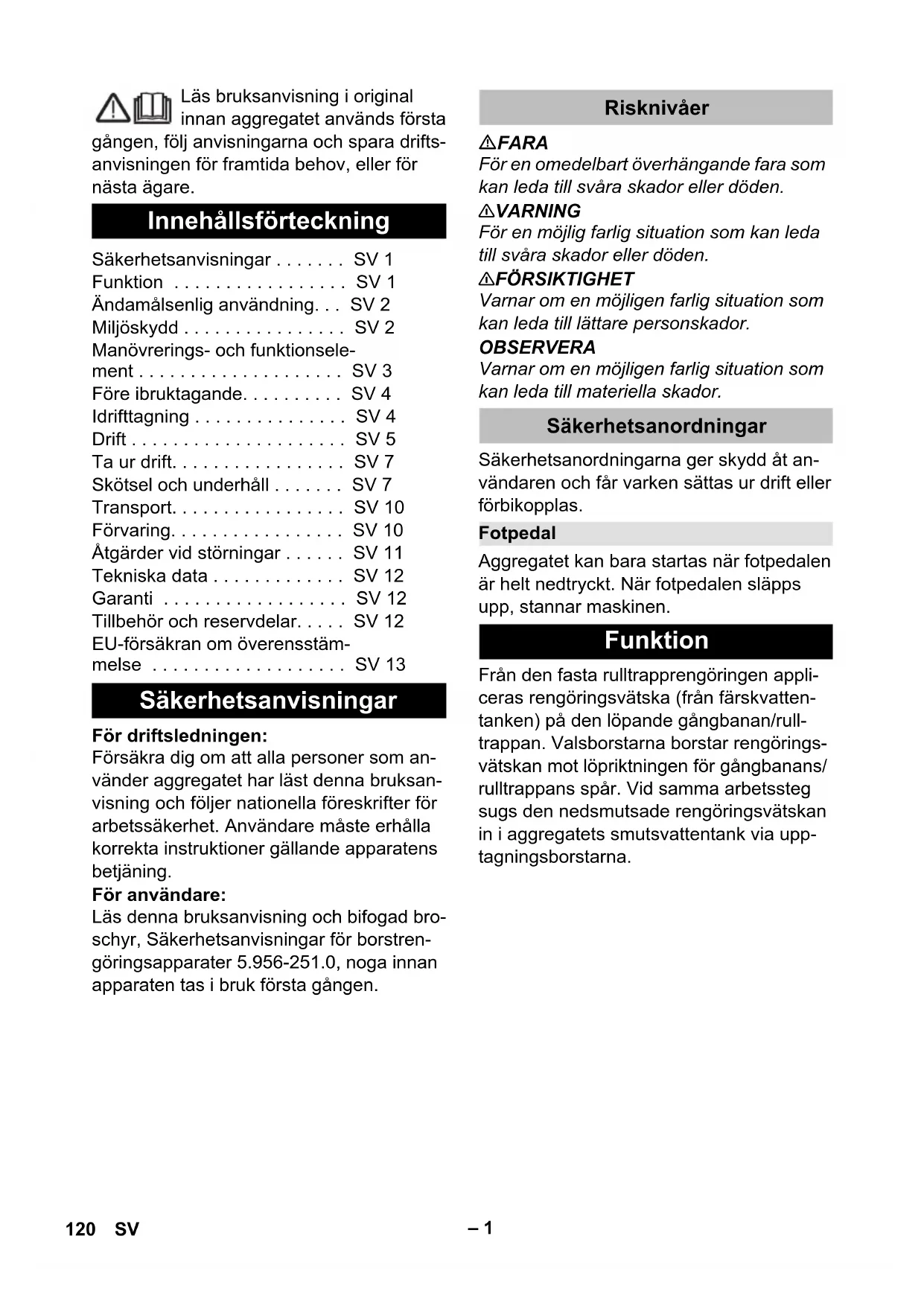

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Säkerhetsanvisningar ..... SV 1

Ändamålsenlig användning... SV 2

Miljöskydd SV 2

Manövrerings- och funktionselement . . . . . . . . . . . . . . . . . . . . . SV 3

Före ibruktagande. . . . . . . . SV 4

Idrifttagning . . . . . . . . . . . . . . SV 4

Drift SV 5

Ta ur drift. SV 7

Skötsel och underhåll ..... SV 7

Transport. SV 10

Förvaring. . . . . . . . . . . . . . SV 10

Åtgärder vid störningar ..... SV 11

Tekniska data . . . . . . . . . . . SV 12

Garanti SV 12

Tillbehör och reservdelar..... SV 12

EU-försäkran om överensstämmelse SV 13

För driftsledningen:

Försäkra dig om att alla personer som använder aggregatet har läst denna bruksanvisning och följer nationella föreskrifter för arbetssäkerhet. Användare måste erhålla korrekta instruktioner gällande apparatens betjäning.

För användare:

Läs denna bruksanvisning och bifogad broschyr, Säkerhetsanvisningar för borstrengöringsapparater 5.956-251.0, noga innan apparaten tas i bruk första gången.

Risknivåer

⚠️FARA

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

⚠️VARNING

För en möjlig farlig situation som kan leda till svåra skador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Fotpedal

Aggregatet kan bara startas när fotpedalen är helt nedtryckt. När fotpedalen släpps upp, stannar maskinen.

Funktion

Från den fasta rulltrapprengöringen appliceras rengöringsvätska (från färskvattentanken) på den löpande gångbanan/rull-trappan. Valsborstarna borstar rengöringsvätskan mot löpriktningen för gångbanans/rulltrappans spår. Vid samma arbetssteg sugs den nedsmutsade rengöringsvätskan in i aggregatets smutsvattentank via upp-tagningsborstarna.

Ändamålsenlig användning M

Denna maskin är lämplig för yrkesmässig och industriell användning, t.ex. på hotell, i skolor, på sjukhus, på fabriker, i butiker, på kontor och hos uthyrningsfirmor.

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

– Aggregatet får bara användas för ren-göring av ståytor på gångbanor och rull-trappor.
– Denna maskin är endast avsedd för användning inomhus.
– Anläggningens löpriktning måste vara inställd så att gångbanan/rulltrappan rör sig bort från aggregatet.
– Vid rengöring av rulltrappaor får aggregatet bara användas vid rulltrappans undre del.
- Maskinen får endast utrustas med till- behör och reservdelar i originalutförande.

öskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på:

Manövrerings- och funktionselement

1 Skjuthandtag
2 Avloppsslang färskvatten
3 Tömningsslang smutsvatten
4 Nätkontakt
5 Dragavlastningshakar
6 Fotpedal
7 Bakhjul med stoppspak

8 Skydd smutsvattentank
9 Framhjul
10 Smutsvattentank
11 Påfyllningsöppning färskvattentank
12 Pedal för sänkning/lyftning av borsthu- vudet
13 Spak för att spärra borsthuvudet

Manöverpult

1 Räkneverk för driftstimmar
2 Indikering pumptryck
3 Huvudreglage
4 Kontrollampa "smutsvattentank full"
5 Kontrollampa "överbelastning borste"

Symboler på aggregatet

Tömning smutsvatten

Tömning färskvatten

Påfyllningsöppning färskvat- tentank

Parkeringsbroms

Fotpedal

Töm färsk- och smutsv- attentanken innan maski- nen tippas.

Före ibruktagande

→ Ta bort all förpackning förutom träpal- len.

Montera skjutbygeln

→ Sätt i skjutbygeln i aggregatets urtag.
→ Montera skjutbygelnmed de 4 medföljande skruvarna.
→ Montera täckkåporna.
→ Häng i dragavlastningshakarna på skjutbygeln.

Lasta av

→ Ställ fast bakhjulen, ta bort träklossarna från hjulen.
→ Fyra märkta plankor på pallen har fästs fast med skruvar. Skruva ur dessa plankor.

→ Lägg plankorna på pallens kant. Rikta plankorna så att de ligger framför ma- skinens hjul. Skruva fast plankorna med skruvarna.
→ För långsamt ner aggregatet från rampen.

Avlägsna frostskyddsmedel

Hänvisning:

Vid tillverkningen har maskinen spolats med frostskyddsmedel. För första idrifttagning måste frostskyddsmedlet avlägsnas.

→ Fyll på 10 liter färskvatten i färskvatten- tanken.
→ Trampa på fotpedalen.
→ Ställ in omkopplaren till grundrengöring.
→ Låt aggregatet vara igång tills trycket på manometern sjunker.

Idrifttagning

Förberedelse gångbana/rulltrappa

⚠️FARA

Risk för personskador! Maskinen kan bli hängande och dras med av gångbanan/rulltrappan. Se efter om de finns deformeringar eller inklämda föremål på ståytor och i spår innan rengöring påbörjas. Ta för säkerhets skull reda på var rullbandets/rulltrappans nödstoppsknapp befinner sig.

→ Spärra av gångbanan/rulltrappan så länge som rengöring pågår och gåytorna fortfarande är fuktiga.

→ Koppla på gångbanan/rulltrappan.
→ Försäkra dig om att gångbanans/rull-trappans löpriktning är bort ifrån aggregatet.

Förberedelse aggregat

→ Kontrollera att aagregatets kammar och styrskenor är anpassade till fabrikat på gångbana/rulltrappa. Byt vid behov ut kammar och styrskena.

→ Öppna locket på färskvattentanken.
→ Fyll på färskvatten.

OBSERVERA

Risk för skador. Använd enbart rekommenderade rengöringsmedel. För andra rengöringsmedel ansvarar användaren för den ökade risken med avseende på driftsäkerheten och olycksfallsrisken.

Använd bara rengöringsmedel som inte innehåller lösningsmedel, salt- och fluorvätesyra.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Hänvisning:

Använd inga kraftigt skummande rengöringsmedel.

→ Fyll på rengöringsmedel.
→ Stäng locket på färskvattentanken.
→ Kör fram aggregatet framför gångbanans/rulltrappans podest.

Drift

⚠️FARA

Risk för skada!

• Använd inte maskinen på lutande ytor.
• Trampa med endast en fot på fotpedalen. Den andra foten måste vila stadigt på golvet.
• Håll alltid med minst en hand i skjutbygeln.
• Löst åtsittande kläder eller smycken kan dras fast av rörliga delar på gångbanan/rulltrappan. Ta därför av smycken, bär väl åtsittande kläder och säkerhetsskor.

Rengöringsmetoder

Tiden som rengöringen tar beror på nedsmutsningsgrad och delas in i tre rengöringsmetoder.

Torrsugning

Torrsugning av redan rengjorda gångbanor/rulltrappor.

Underhållsrengöring

Rengöring av lätt nedsmutsade gångbanor/rulltrappor (i regel till korta, regelbundna intervall). Med denna inställning arbetar aggregatet med reducerad vattenmängd. Vattenpumpen taktar.

Grundrengöring

Rengöring av starkt nedsmutsade gångbanor/rulltrappor (i regel om de inte har rengjorts under lång tid). Särskilt starkt nedsmutsade områden bör rengöras manuellt.

Hänvisningar för rengöring

– Sopa först upp grov, lös smuts för hand.
- Ta borta fasta föremål (t ex stenar) ur spåren på ståytorna.
– Rengör framsidan på trappstegen på rulltrappor för hand.
– Rengör stårytor på överlappande banor. Kör fram aggregatet till arbetsposition och placera sidledes.
- Observera ståytorna vid rengöringen. De ska vara fuktiga, men inte våta. Det får inte stanna kvar något skum.
– Rengör först fuktigt (med rengöringsvätska), därefter torrengöring (koppla över till torrsugning).
– Rengör därefter en gång till med klart vatten för att avlägsna återstoder av rengöringsvätska.

Rengöringsdrift

⚠️FARA

Risk för skada eller elektrisk stöt! Dra alltid förlängningskabeln på sådant sätt att den inte riskerar att sättas, eller klämmas, fast eller att man kan snubbla på den.

→ Stick i nätkontakten.

→ Häng i förlängningskabelns ände som en ögla i dragavlastningshakarna.
→ Arretera bakhjulen.

→ Skjut aggregatet på podesten så att framhjulen inte berör den första ståytan på den löpande gångbanan/rulltrappan.
→ Tryck på pedalen för säkning av borsthuvudet. Borsthuvudet sänks ner och spaken för att spärra detta hakar fast.

→ Trcyk med en fot på pedalen och flytta på aggregatet lite grann sidledes. Nu kan aggregatet centrera sig i spåren på ståytor, därefter hörs ett brusande ljud.

⚠️FARA

Risk för personskador! Maskinen får inte skjutas längre fram på rulltrappan än vad som anges nedan. Annars finns det risk för att maskinen dras med av rulltrappan.

Tryck genast på rulltrappans nödstoppknapp vid fara.

Rengöringshuvudet måste ligga flat på rull-trappan.

→ Ställ om omkopplaren till underhållsrengöring eller grundrengöring.

Aggregatet startar.

Hänvisning:

När smutsvattentanken är full stängs maskinen av. Töm smutsvattentanken och ställ omkopplaren under kort tid till "0" för att starta driften på nytt.

→ Rengör så länge tills gångbanan/rull-trappan har gjort 1 till 2 varv. Placera därefter aggregatet sidledes och starta en ny rengöring.

Placera aggregatet sidledes

→ Ställ omkopplaren i position torrsugning. Torrsugning aktiveras.
→ Låt pumptrycket sjunka till 0 bar.
→ Ställ huvudreglaget på "0".
→ Avlasta fotpedalen.
→ Tryck på pedalen för lyftning av borsthuvudet. Borsthuvudet lyfts upp.
→ Placera aggregatet sidledes
→ Tryck på pedalen för säkning av borsthuvudet. Borsthuvudet sänks ner och spaken för att spärra detta hakar fast.
→ Tryck på fotpedalen och aggregatet i ståytornas spår.
→ Ställ om omkopplaren till underhållsrengöring eller grundrengöring.
→ Rengör därefter en gång till med klart vatten för att avlägsna återstoder av rengöringsvätska.

⚠️FARA

Risk för personskador! Flytta alltid bort ma- skinen från dess arbetsposition när rengö- ringsvätska ska fyllas på.

Ta ur drift

Avsluta rengöringen

→ Ställ omkopplaren i position torrsugning. Torrsugning aktiveras.
→ Låt pumptrycket sjunka till 0 bar.
→ Ställ huvudreglaget på "0".
→ Avlasta fotpedalen.
→ Lossa spaken för att spärra borsthuvudet och tryck på pedalen för att höja borsthuvudet. Borsthuvudet lyfts upp.
→ Lossa bakhjulen.
→ Körr bort aggregatet från sin arbetsposition och från podesten tills den står på fast underlag.

Koppla från aggregatet

→ Släpp ut resterande rengöringsvätska och för till avfall.
→ Släpp ut, och tag hand om, smutsvattnet.
→ Rengör maskinen in- och utvändigt. Spola tankarna med klart vatten.
→ Ställ aggregatet i en frostfri lokal och på jämnt, rent underlag.
→ Arretera bakhjulen.
→ Ta inte bort avspärrningen av gångbanan/rulltrappan för än hela arbetsområdet är torrt. Om gångbanan/rulltrappan är våt finns risk för halkning.

Skötsel och underhåll

⚠️FARA

Risk för personskador! Före alla arbeten på maskinen:

→ Ställ huvudreglaget på "0".
→ Drag ur nätkontakten.
→ Arretera bakhjulen.
→ Släpp ut resterande rengöringsvätska och för till avfall.
→ Släpp ut, och tag hand om, smutsvattnet.

Rengöra apparaten

OBSERVERA

Risk för skador! Spruta inte av maskinen med vatten och använd inga aggressiva rengöringsmedel.

→ Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut.
→ Torka av smutsvattentanken invändigt.
→ Rengör luddsil.

Underhållsintervaller

Tippa aggregatet i underhållsposition

För att kunna genomföra olika kontroll- och underhållsarbeten, måste aggregatet vara tillgängligt från undersidan.

→ Tippa över aggregatet med hjälp av en andra person tills det står på maskinhusets främre yta.

Dagligen före användning

→ Kontrollera munstyckenas sprutbild.
→ Kontrollera uppsugningsmunstyckena avseende nedsmutsning.
→ Kontrollera att fotpedalens nödstoppfunktion fungerar.

Tryck fotpedalen, koppla över omkopplaren till torrsugning, aggregatet ska starta. Släpp loss fotpedalen, aggregatet ska stanna.

Anlita endast kundtjänst för reparationer.

→ Kontrollera arretering för bakhjul.
Anlita endast kundtjänst för reparationer.
→ Kontrollera nedslitning:
Valsborstar, upptagningsborstar, kammar, styrskena, slangar, stoppare och framhjul. Vid behov, anlita kundtjänst för att byta ut stoppare och framhjul.
→ Kontrollera nätsladd och stickkontakt avseende skador och brott. Anlita endast kundtjänst eller elektriker för utbyte.

→ Kontrollera att samtliga komponenter sitter fast ordentligt.
→ Kontrollera drivremmens spänning och slitage (kundtjänst).

Underhållsarbeten

Rengör luddsilen

→ Skruva av plåtskyddet med en inexnyckel (torx).

Hänvisning:

Det befinner sig en insexnyckel (torx) i hållaren för smutsvattenutsläppet.

→ Rengör luddsil.
→ Skruva på plåtskyddet.

Byta ut valsborstar och upptagningsborstar

→ Skruva ut alla 4 skruvar och ta av lager-locket.

→ Dra ut valsborstar (stor) och upptagningsborstar (liten) och byt ut (beakta sexkantsupptag på borstarna!). Kontrollera samtidigt även kammar och uppsugningsmunstycken och byt ut eller rengör vid behov.

→ Dra ut kammarna och byt ut. Skjut på in-loppskammar på smala, utloppskammar på breda skenor.

Rengöra uppsugningsmunstycken

→ Dra ur smuts ur uppsugningsmunstyckena, tryck ej in dem.

Byta ut styrskena

→ Lossa fästskruvarna på styrskenans hållare.
→ Montera av styrskenan.
→ Montera den nya styrskenan i omvänd ordningsföljd. Ge akt på att den sitter fast ordentligt.

Kontrollera munstycken och filter avseende rengöringsvätska

→ Lossa huvmuttern. Dra ut munstycke, tätningsbricka och sil.
→ Rengör munstycket eller sätt i ett nytt munstycke i huvmuttern.
→ Sätt i tätningsbricka och sil och dra fast huvmuttern för hand.

Byta ut skonare

→ Skruva av skonaren med en skruvnyckel och byt ut.

Transport

⚠️FARA

Risk för personskador! Kör inte på sluttningar med en lutning på mer än 5°. Transportera aldrig maskinen på rulltrappor/gångbanor.

⚠FÖRSIKTIGHET

Risk för personskada och materiell skada! Tänk på maskinens vikt vid transporten.

→ Arretera bakhjulen.
→ Säkra aggregatet med spännselar och linor så att det inte kan glida.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Åtgärder vid störningar

⚠️FARA

Risk för personskador! Före alla arbeten på maskinen:

→ Ställ huvudreglaget på "0".
→ Drag ur nätkontakten.

→ Arretera bakhjulen.
→ Släpp ut resterande rengöringsvätska och för till avfall.
→ Släpp ut, och tag hand om, smutsvattnet.

Störning Åtgård
Motorn/pumpen startar inte eller kopplas från av sig själv under driften.	Smutsvattentanken är full, töm den.
	Trampa på fotpedalen.
Kontrollampan "smutsvatten-tank full" lyser.	Smutsvattentanken är full, töm den.
Arbetstrycket på minst 3 bar har ej uppnåtts.	Om färskvattentanken är tom, fyll på helt (35 liter).
	Kontrollera ledningssystemet avseende läckage. Anlita kundtjänst för tätning vid behov.
	Kontrollera munstycken.
	Låt kundtjänst rengöra pumpen.
Rengjorda ståytor är för våta. Kon	Kontrollera om kammarna uppvisar slitage, byt ut vid behov.
	Kontrollera tätning mellan smutsvattentank och lock, byt ut vid behov.
	Kontrollera om borstarna uppvisar slitage, byt ut vid behov.
	Kontrollera om sugmunstycken eller sugslangar är till-täppta, rengör vid behov.
	Kontrollera att locket till smutsvattentanken är ordentligt stängt.
	Kontrollera att de rätta kammarna är monterade.
Rengjorda ytor är inte rena.	Kontrollera om munstyckena för rengöringsvätska är till-täppta, rengör vid behov eller byt ut.
	Kontrollera tätning mellan smutsvattentank och lock, byt ut vid behov.
	Kontrollera om valsborstar och upptagningsborstar upp-visar slitage, byt ut vid behov.
	Kontrollera rengöringsmedlet. Kontrollera rengörings-medlets koncentration.
	Kontrollera om borstarna uppvisar slitage, byt ut vid behov.
	Kontrollera att locket till smutsvattentanken är ordentligt stängt.
	Kontrollera att de rätta kammarna är monterade.
Kontrollampan "överbelastning borstmotor" lyser.	Ställ omkopplaren till "0", och därefter åter till önskad driftposition. Om felet inträffar ofta, kontakta kundtjänst.
	Ta bort band eller ledningar från borstarna.

Tekniska data

Prestanda
Märkspänning V 220-24	0
Frekvens Hz 50/60
Kontrollspänning V 12
Märkeffekt (max) W 140	0
Sugmotoreffekt W 800
Borstmotoreffekt W 600
Skyddsklass IPX4
Pumptryck bar 3-4
Vattenförbrukning l/h 25	-50
Varvtal valsborste	r/min	870
Varvtal upptagnings-borste	r/min	1090
Mått och vikt
Arbetsbredd	mm	470
Bredd	mm	480
Längd	mm	1150
Höjd med skjutbygel	mm	1050
Höjd utan skjutbygel	mm	760
Volym färsk-/smutvat-tentank	l	35/35
Transportvikt	kg ca 90
Tillåten totalvikt	kg ca 12	5
Beräknade värden enligt EN 60335-2-72
Totalvärde svängning	m/s ^2	0,3
Osäkerhet K	m/s ^2	0,2
Ljudtrycksnivå L _pA	dB(A)	<75
Osäkerhet K _pA	dB(A)	2
Ljudteffektsnivå L _WA + Osäkerhet K _WA	dB(A)	90

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Rulletrappvasker

Typ: 1.310-xxx

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H. Jenner

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG
