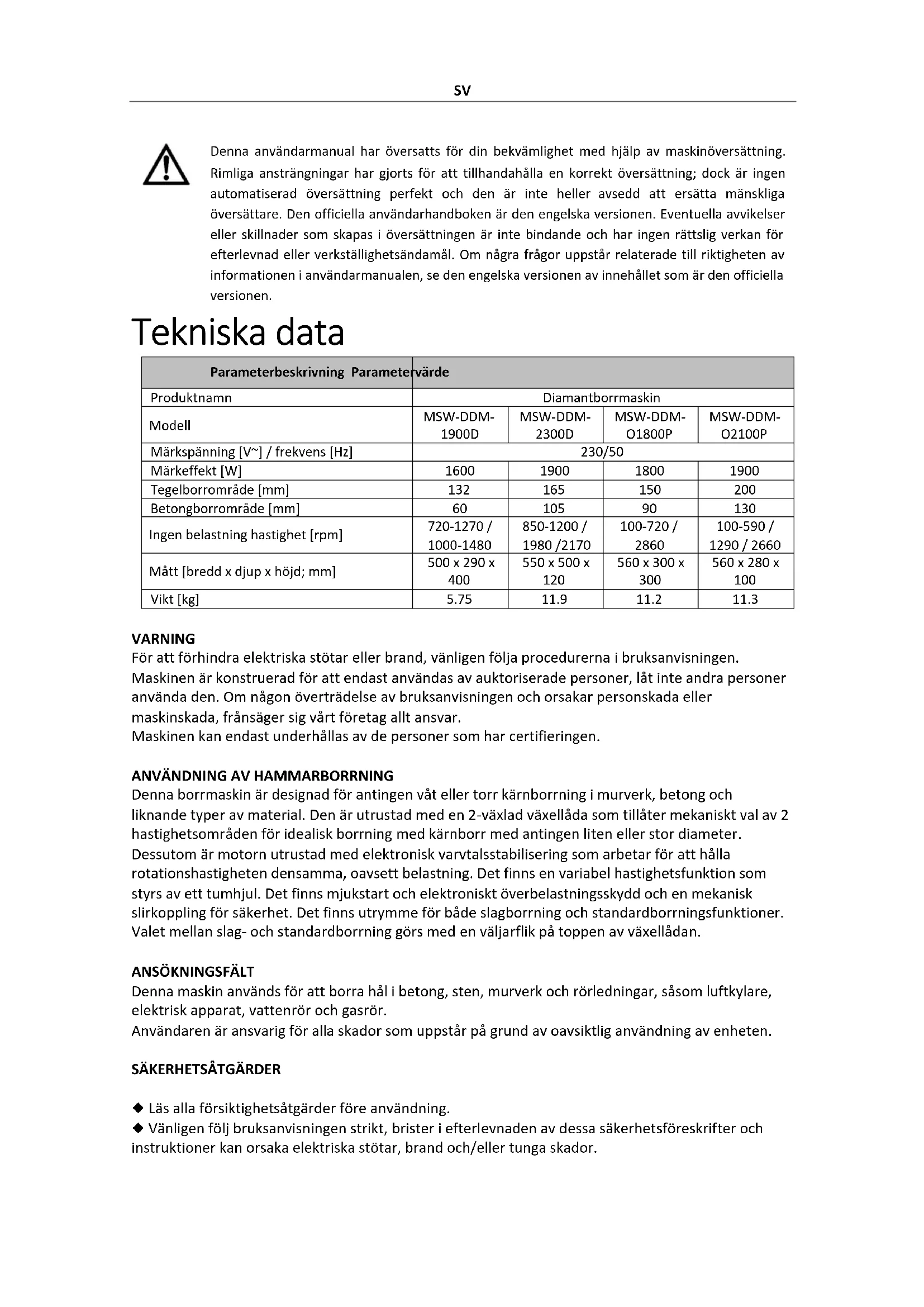

BRUKSANVISNING DDM2300D MSW

Produktnamn Diamantborrmaskin

100-590 / 1290 / 2660 Mått [bredd x djup x höjd; mm] 500 x 290 x

VARNING För att förhindra elektriska stötar eller brand, vänligen följa procedurerna i bruksanvisningen. Maskinen är konstruerad för att endast användas av auktoriserade personer, låt inte andra personer använda den. Om någon överträdelse av bruksanvisningen och orsakar personskada eller maskinskada, frånsäger sig vårt företag allt ansvar. Maskinen kan endast underhållas av de personer som har certifieringen.

ANVÄNDNING AV HAMMARBORRNING

Denna borrmaskin är designad för antingen våt eller torr kärnborrning i murverk, betong och liknande typer av material. Den är utrustad med en 2-växlad växellåda som tillåter mekaniskt val av 2 hastighetsområden för idealisk borrning med kärnborr med antingen liten eller stor diameter. Dessutom är motorn utrustad med elektronisk varvtalsstabilisering som arbetar för att hålla rotationshastigheten densamma, oavsett belastning. Det finns en variabel hastighetsfunktion som styrs av ett tumhjul. Det finns mjukstart och elektroniskt överbelastningsskydd och en mekanisk slirkoppling för säkerhet. Det finns utrymme för både slagborrning och standardborrningsfunktioner. Valet mellan slag- och standardborrning görs med en väljarflik på toppen av växellådan.

Denna maskin används för att borra hål i betong, sten, murverk och rörledningar, såsom luftkylare, elektrisk apparat, vattenrör och gasrör. Användaren är ansvarig för alla skador som uppstår på grund av oavsiktlig användning av enheten.

◆ Läs alla försiktighetsåtgärder före användning. ◆ Vänligen följ bruksanvisningen strikt, brister i efterlevnaden av dessa säkerhetsföreskrifter och instruktioner kan orsaka elektriska stötar, brand och/eller tunga skador.SV

1. Håll ditt arbetsområde rent och väl upplyst. Störning eller obelysta arbetsområden kan orsaka

2. Arbeta inte i explosiva miljöer med elverktyget, eftersom det finns brandfarlig vätska, gaser eller

damm. Elektriska verktyg genererar gnistor som kan antända damm eller ångor.

3. Håll barn och andra personer borta från elverktyget när du använder det. När du blir distraherad

kan du tappa kontrollen över enheten.

4. Var uppmärksam, var uppmärksam på vad du gör och gå till jobbet med elverktyget med förnuft.

Använd inte ett elektriskt verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblick av slarv när du använder ett elverktyg kan orsaka allvarliga skador.

5. Bär personlig skyddsutrustning och alltid skyddsglasögon. Att bära personlig skyddsutrustning,

som dammmask, halksäkra skor, skyddshjälm eller hörselskydd, minskar risken för skador.

6. Undvik oavsiktlig start. Se till att elverktyget är avstängt innan du ansluter det till el. När du har

fingret på strömbrytaren medan du bär elverktyget eller ansluter enheten till strömmen när den är påslagen, kan detta orsaka olyckor.

7. Ta bort justeringsverktyg eller skiftnycklar innan du slår på elverktyget. Ett verktyg eller

skiftnyckel som sitter på en vändanordning kan orsaka skador.

8. Undvik onormal hållning. Se till att du står säkert och håll balansen när som helst. Arbeta inte på

en stege. Därmed kan du styra elverktyget bättre i oväntade situationer.

9. Bär lämpliga kläder. Bär inte vida kläder eller smycken. Håll hår, kläder och handskar borta från

rörliga delar. Vida kläder, smycken eller långt hår kan fångas av rörliga delar.

10. Överbelasta inte enheten. Använd lämpligt elverktyg för ditt arbete. Med rätt elverktyg arbetar

du bättre och säkrare inom det deklarerade prestandaområdet.

11. Använd inte ett elverktyg vars brytare är skadad. Ett elverktyg som inte kan slås på och av är

farligt och måste repareras.

12. Dra ut stickkontakten ur uttaget innan du utför instrumentinställningar, byter tillbehör eller

lägger enheten åt sidan. Denna säkerhetsåtgärd undviker oavsiktlig start av elverktyget.

13. Förvara oanvända elverktyg utom räckhåll för barn. Tillåt inte personer att använda enheten som

inte är bekanta med den eller som inte har läst dessa instruktioner. Elektriska verktyg är farliga om de används av oerfarna personer.

14. Spänning: observera att strömspänningen inte bör vara mer än + 5% av märkspänningen. Högre

spänningar kan dock orsaka irreparable skador. Observera att vid drift av maskinen via en generator, genererar detta inte högre spänningstoppar.SV PRODUKTSTRUKTUR

2. Spola vattenventilen

7. Mjukstart överbelastningen

BRUKSANVISNING: ◆ Använd hörselskydd när du använder maskinen. ◆ Använd de extra handtagen som medföljer enheten. ◆ Håll i handtaget medan du använder maskinen.

FÖRDELAR MED OLJE INVÄNDNING

Diamantborrmaskin av oljesänkt typ är en slags borr för armerad betong, tegel, sten, keramik och eldfast material. Den är lämplig för installation av utrustning, installation av vatten och el, tunnlar och annan konstruktion, installation. Oljenedsänkt typ av diamantborrmaskin växellådsolja har ett mycket bra tryck, när växelns ingreppsfriktionsyttemperatur är tillräckligt hög. Friktionsförlusterna, vilket avsevärt förbättrar växelns livslängd. Växellådsoljans bärförmåga är hög, bidrar till skyddet av tandytan. Vid den höga temperaturen kan den garantera tillförlitlig smörjning av växeln. Viskositetstemperaturprestanda är bra med variationen av arbetstemperatur, det säkerställer en tillräcklig likviditet vid låg temperatur, säkerställer att den flytande oljan till tandytan och lagerfriktionsförlust, förhindrar skador. I den höga temperaturen minskar inte viskositeten för mycket, kan bilda en smörjolja tillräckligt tjock. Observera: Vårt företag tar inget ansvar eftersom maskinen inte är solid eller fasta säkerhetsanordningar inte är på lämplig plats orsaka olycka.SV

1. Läs bruksanvisningen noggrant före användning. Denna maskin får endast användas av utbildad

2. Kontrollera spänningen före start, strömspänningen bör inte vara mer än ±5% av

märkspänningen. Högre spänningar kan dock orsaka skador såsom motorbränning och elektriskt läckage.

3. Använd hjälm, isolerande handskar, arbetskläder. Bär inte vida kläder eller smycken, håll håret

borta från det i händelse av vridning.

4. Denna maskin är designad för våta borrkronor, använd inte andra bits och förstora inte

5. Var uppmärksam på att vattnet inte kan komma in i motorn, blockera inte ventilationen, om

6. Kontrollera arbetsplatsen före drift, eliminera faror, såsom högspänningsledningar, gasledningar

vattenledning och telekommunikationsanläggning och så vidare.

7. Var uppmärksam på säkerheten för dunskiktet om maskinen skulle borra hål genom golvet. När

du borrar på balkpelaren, kontrollera byggnadens struktur.

8. Arbeta inte i explosiva miljöer med elverktyget, där det finns brandfarlig vätska, gaser eller

damm. Elektriska verktyg genererar gnistor som kan antända damm eller ångor.

9. Se till att borrmaskinen börjar arbeta utan belastning, att starta med belastning är förbjudet eller

kan orsaka skador på maskin och användare. Fixera maskinen väl om den tappas när du arbetar på höga ställen.

10. Använd treledarkabel av hög kvalitet och se till att kabeln är ansluten till jord. En jordfelsbrytare

1. Fixering av expansionsbult: Borra ett hål med slagborr i inställt läge, skruva på expansionsbulten,

se till att den är åtdragen, fäst diamantborrmaskinen på den och justera de fyra reglerskruvarna för att hålla borrmaskinen från att svänga.

2. Fixeringen av stödstången: bestäm borrplatsen, stödstången, justera tryckstångens längd och

justera fästskruvarna, så att borriggens understruktur full kontaktyta, och se till att borrkronan och borrets vertikala yta inte svänger .

3. Fixa borrkronan, anslut ström och vattenförsörjning, flytta justeringsverktyg, slå på när

borrmaskinen är obelastad, kontrollera borrkronan och ljud, om allt är bra, öppna sedan vattenkranen, maskinen kan börja borra när vatten rinner från borrkronan.

4. Ta det långsamt när du först, när borren skär i väggen, byter till normal hastighet. Sakta ner när

borrmaskinen kör in i stål.

5. Både mekaniska och elektroniska skydd finns i borrmaskin. Vid borrning, om motorn fungerar

medan borrkronan inte rör sig, betyder det att borrkronan behöver slipas eller matningshastigheten är för hög. Dra ut borrkronan och mata sedan in den igen. Om motorn stannar vid borrning, vänligen återgå till maskinen och sakta ner matningshastigheten.

6. Efter en tids användning kan nötning av friktionsplattan orsaka glidning. Ta ut kopplingsväxeln ur

växellådan och byt friktionsplattor till enhetlig storlek, dra åt skruvarna. Sätt sedan tillbaka växeln i växellådan (Detta steg bör göras av utbildad person).

INSTRUKTION AV VÄXELVÄXEL

För att förbättra effektiviteten är vissa maskiner konstruerade med 2-växlad växling, och några är konstruerade med 3-växlad växling. "H" / "1" - hög hastighet. "L" / "2" - låg hastighet. "H" / "1" - hög hastighet.SV "M" / "2" - medelhastighet. "L" / "3" - låg hastighet. H hastighet är för borrning på mjukt material med liten borr, M hastighet är för borrning på hårt material med medium borr, L hastighet är för borrning på hårt material med stor borr. Växla när maskinen stannar eller kommer att stanna. Skift på plats. Om spindeln inte roterar eller om det hörs lite ljud efter uppstart kan det hända att växeln inte växlar på plats. Stäng av maskinen omedelbart och växla sedan växeln till rätt plats, vrid spindeln fram och tillbaka samtidigt tills växlingen är på plats. Växla inte när maskinen körs med full hastighet, det kan leda till överbelastning eller fastna.

L – låg hastighet M – medelhastighet H – hög hastighet Fel Orsaka Lösning Motorn fungerar inte Stäng av strömmen eller kontakten lossad Slå på, koppla in Kolborsten fastnar och lossnar från avledaren Sätt tillbaka kolborsten Återställning av PRCD misslyckades Tryck på återställningsknappen eller starta om motorn PRCD skadas Chang PRCD Långsam borrning Borrbiten är utsliten Byt borr Matningshastigheten är för låg Accelerera matningshastigheten Borrkronan klistrades av spån Rengör borrkronan, öka vattentrycket Rotationshastigheten är för hög Byt till låg hastighet Kapning på stål och glid Minska matningshastigheten, efter skärning genom stålet, öka den För många marker i hålet Rengör botten av hålet och öka vattentrycket Mindre vattentillförsel eller vattenläckage Kontrollera kulventilen och vattenflödet Borrkronan blir glaserad Slipa om borren med en kvarn Borr har fastnat Röret och borrkronan eller borrkronan och hålväggen fastklämdes av spån. Stativet är inte säkrat, flytta plats Stäng av maskinen, vrid borrkronan åt höger och vänster med skiftnyckel eller dra ut borrkronan och bryt upp kärnprovet Rotationshastigheten är för hög Återmontera stativet Kapning på stål och glid Minska avståndet Borr under skärning Spindeln är inte rak Reparera eller byt ut spindeln Borrkronan är inte rak Byt ut borrspetsen Chips kan inte spolas ut ur hålet Öka vattentrycket, dra ut borrkronan, rengör hålet Vattentätningen läcker Tätningen är utsliten Byt tätningen UNDERHÅLL Varning: Dra alltid i princip ur stickkontakten innan du påbörjar underhålls- eller reparationsarbeten. Rengör maskinen med en torr eller fuktig rengöringstrasa och inte med en vattenstråle, se till att vattnet inte kommer in i motorn och kopplingsboxen. Håll ventilationsöppningarna rena, glöm inte att rengöra borrkronans gänga och smörja in den, få alla skruvar kontrollerade och dra åt. Låt endast kvalificerad personal reparera ditt verktyg och endast med originalreservdelar. Annars kan det orsaka skada på person eller maskin.SV KOLBORSTE Efter att du har använt maskinen i cirka 300 timmar bör du kontrollera kolborstarna för slitage och byta ut dem vid behov. Precis som allt annat arbete på motorn måste detta utföras av en elektriker.PT Este Manual do Usuário foi traduzido para sua conveniência usando tradução automática. Esforços razoáveis foram feitos para fornecer uma tradução precisa; no entanto, nenhuma tradução automatizada é perfeita nem tem a intenção de substituir tradutores humanos. O Manual do Usuário oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm efeito legal para fins de conformidade ou execução. Caso surjam dúvidas relacionadas à exatidão das informações contidas no Manual do Usuário, consulte a versão em inglês do conteúdo, que é a versão oficial. Dados técnicos Descrição do parâmetro Valor do parâmetro Nome do produto Máquina de perfuração de diamante Modelo MSW-DDM- 1900D MSW-DDM- 2300D MSW-DDM- O1800P MSW-DDM- O2100P Tensão nominal [V~] / frequência [Hz] 230/50 Potência nominal [W]
