BRUKSANVISNING DDM2300D MSW

9. Skulderstøtte i plast

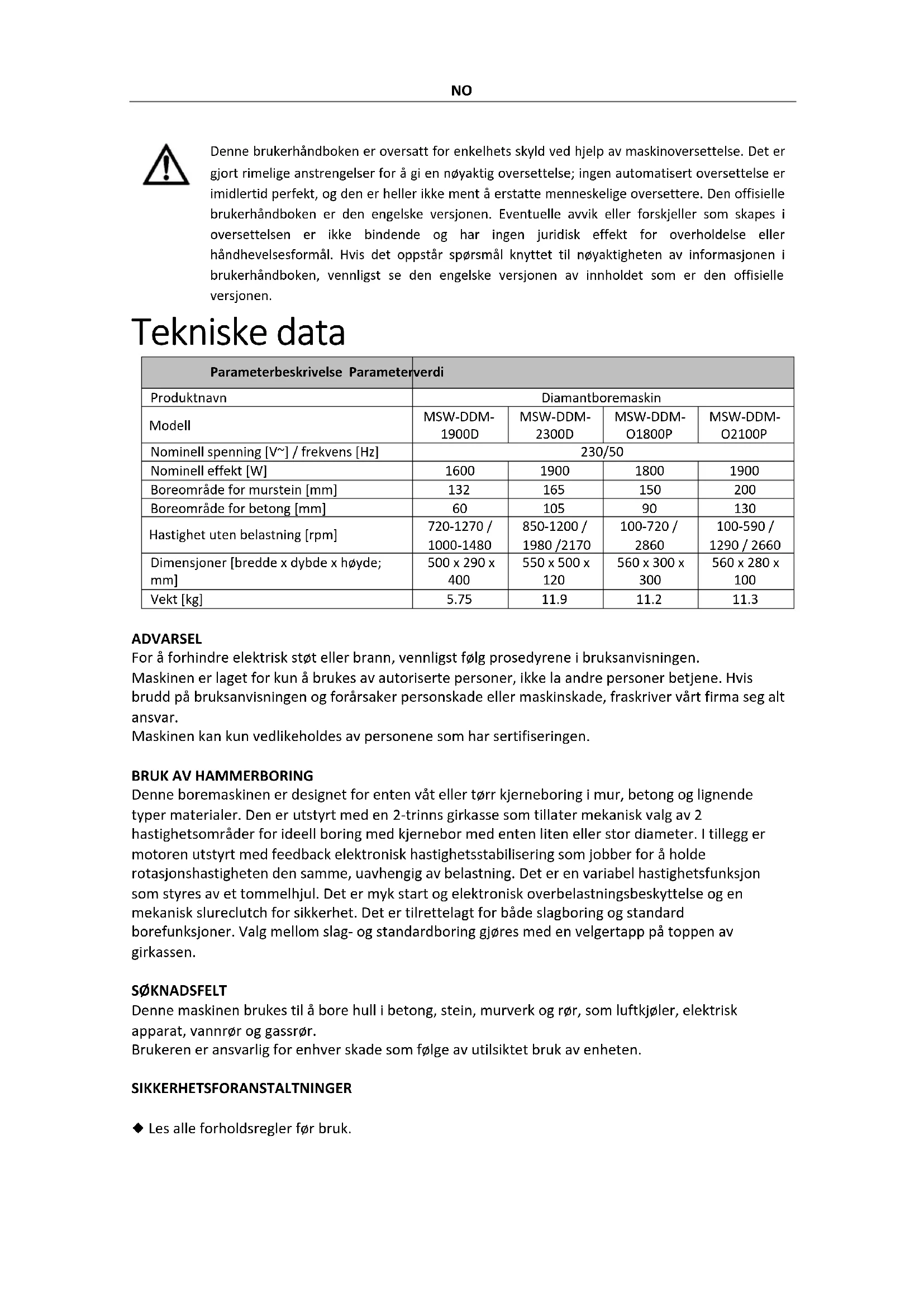

Boreområde for murstein [mm]

Boreområde for betong [mm]

100-590 / 1290 / 2660 Dimensjoner [bredde x dybde x høyde; mm] 500 x 290 x

ADVARSEL For å forhindre elektrisk støt eller brann, vennligst følg prosedyrene i bruksanvisningen. Maskinen er laget for kun å brukes av autoriserte personer, ikke la andre personer betjene. Hvis brudd på bruksanvisningen og forårsaker personskade eller maskinskade, fraskriver vårt firma seg alt ansvar. Maskinen kan kun vedlikeholdes av personene som har sertifiseringen.

BRUK AV HAMMERBORING

Denne boremaskinen er designet for enten våt eller tørr kjerneboring i mur, betong og lignende typer materialer. Den er utstyrt med en 2-trinns girkasse som tillater mekanisk valg av 2 hastighetsområder for ideell boring med kjernebor med enten liten eller stor diameter. I tillegg er motoren utstyrt med feedback elektronisk hastighetsstabilisering som jobber for å holde rotasjonshastigheten den samme, uavhengig av belastning. Det er en variabel hastighetsfunksjon som styres av et tommelhjul. Det er myk start og elektronisk overbelastningsbeskyttelse og en mekanisk slureclutch for sikkerhet. Det er tilrettelagt for både slagboring og standard borefunksjoner. Valg mellom slag- og standardboring gjøres med en velgertapp på toppen av girkassen. SØKNADSFELT Denne maskinen brukes til å bore hull i betong, stein, murverk og rør, som luftkjøler, elektrisk apparat, vannrør og gassrør. Brukeren er ansvarlig for enhver skade som følge av utilsiktet bruk av enheten. SIKKERHETSFORANSTALTNINGER ◆ Les alle forholdsregler før bruk.NO ◆ Vennligst følg bruksanvisningen strengt, svikt i samsvar med disse sikkerhetsreglene og instruksjonene kan forårsake elektrisk støt, brann og/eller alvorlige skader.

3. Hold barn og andre personer unna det elektriske verktøyet mens du bruker det. Når du blir

distrahert, kan du miste kontrollen på enheten.

4. Vær oppmerksom, vær oppmerksom på hva du gjør og gå på jobb med det elektriske verktøyet

med grunn. Ikke bruk et elektrisk verktøy når du er trøtt eller påvirket av narkotika, alkohol eller legemidler. Ett øyeblikks uforsiktighet mens du bruker et elektrisk verktøy kan forårsake alvorlige skader.

5. Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske,

sklisikre sko, vernehjelm eller hørselsvern, reduserer risikoen for skader.

6. Unngå utilsiktet oppstart. Sørg for at det elektriske verktøyet er slått av før du kobler det til

strøm. Når du har fingeren på bryteren mens du bærer det elektriske verktøyet eller kobler enheten til strøm når den er slått på, kan dette forårsake ulykker.

8. Unngå unormal holdning. Ta vare på trygg stående og hold balansen når som helst. Ikke arbeid

på en stige. Dermed kan du kontrollere det elektriske verktøyet bedre i uventede situasjoner.

9. Bruk passende klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige

deler. Brede klær, smykker eller langt hår kan fanges opp av bevegelige deler.

10. Ikke overbelast enheten. Bruk riktig elektrisk verktøy for arbeidet ditt. Med det riktige elektriske

verktøyet jobber du bedre og sikrere innenfor det angitte ytelsesområdet.

11. Ikke bruk et elektrisk verktøy hvis bryter er skadet. Et elektrisk verktøy som ikke kan slås av og på

er farlig og må repareres.

12. Trekk støpselet ut av stikkontakten før du utfører instrumentinnstillinger, bytter tilbehør eller

legger enheten til side. Dette sikkerhetstiltaket unngår utilsiktet start av det elektriske verktøyet.

13. Oppbevar ubrukte elektriske verktøy utilgjengelig for barn. Ikke la personer bruke enheten som

ikke er kjent med den eller som ikke har lest disse instruksjonene. Elektriske verktøy er farlige hvis de brukes av uerfarne personer.

14. Spenning: Vær oppmerksom på at strømspenningen ikke skal være mer enn + 5% av nominell

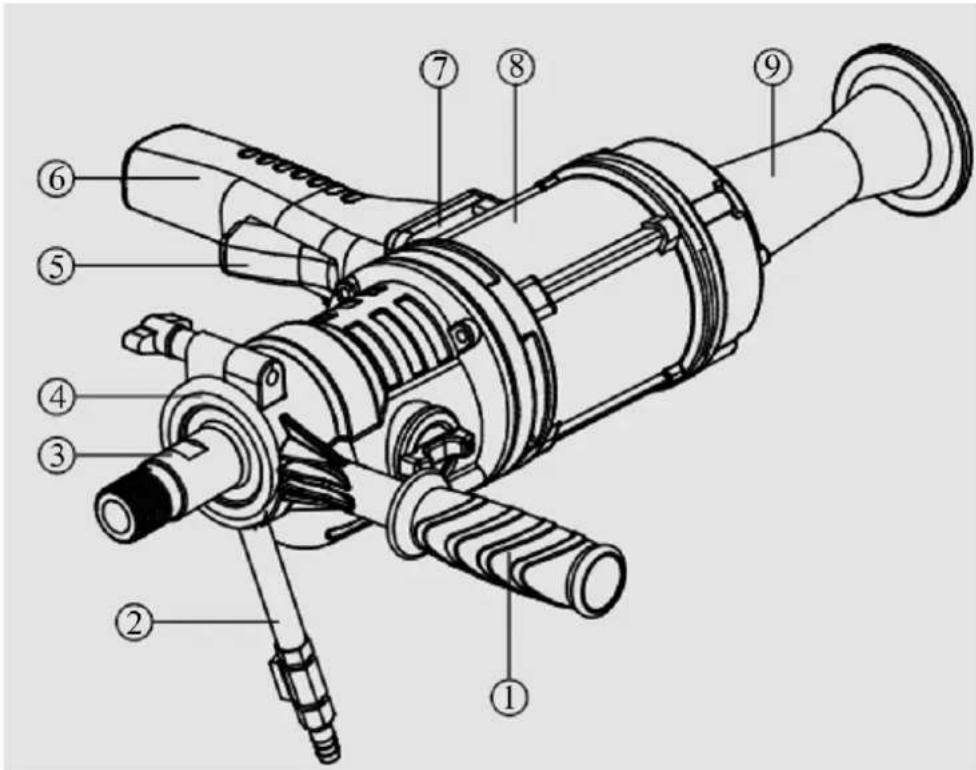

spenning. Høyere spenninger kan imidlertid forårsake uopprettelige skader. Vær oppmerksom på at når du bruker maskinen via en generator, genererer dette ikke høyere spenningstopper.NO PRODUKTSTRUKTUR

9. Skulderstøtte i plast

BRUKSINSTRUKSJONER: ◆ Bruk hørselsvern når du bruker maskinen. ◆ Bruk hjelpehåndtakene som følger med enheten. ◆ Hold i håndtaket mens du bruker maskinen.

Diamantboremaskin av oljenedsenket type er en slags boremaskin for armert betong, murstein, stein, keramikk og ildfaste materialer. Den er egnet for utstyrsinstallasjon, installasjon av vann og elektrisitet, tunneler og annen konstruksjon, installasjon. Girolje for diamantboremaskiner av oljenedsenket type har et veldig godt trykk når girets inngrepsfriksjonsoverflatetemperatur er høy nok. Friksjonstapene, forbedrer levetiden til giret betydelig. Bæreevnen til girolje er høy, bidrar til beskyttelsen av tannoverflaten. Ved høy temperatur kan det garantere pålitelig smøring av giret. Viskositetstemperaturytelsen er god med variasjonen av arbeidstemperaturen, den sikrer tilstrekkelig likviditet ved lav temperatur, sikrer flytende olje til tannoverflaten og lagerfriksjonstap, forhindrer skade. I høy temperatur synker ikke viskositeten for mye, kan danne en smøreolje som er tilstrekkelig tykk.NO OBS: Vårt firma påtar seg ikke noe ansvar fordi maskinen ikke er solid eller faste sikkerhetsinnretninger er ikke på riktig sted forårsake ulykke. SIKKER DRIFT

1. Les bruksanvisningen nøye før bruk. Denne maskinen må kun brukes av opplærte personer.

2. Vennligst sjekk spenningen før start, strømspenningen bør ikke være mer enn ±5% av nominell

spenning. Høyere spenninger kan imidlertid forårsake skader som motorbrenning og elektrisk lekkasje.

3. Bruk hjelm, isolasjonshansker, arbeidstøy. Ikke bruk vide klær eller smykker, hold håret borte fra

5. Vær oppmerksom på at vannet ikke kan komme inn i motoren, ikke blokker ventilasjonen i tilfelle

6. Kontroller arbeidsplassen før bruk, eliminer fare, for eksempel høyspentledninger, gassrør,

vannrør og telekommunikasjonsanlegg og så videre.

7. Vær oppmerksom på sikkerheten til dunlaget hvis maskinen skulle bore hull gjennom gulvet. Når

du borer på bjelkesøylen, sjekk strukturen til bygningen.

9. Sørg for at boremaskinen begynner å fungere uten belastning, start med belastning er forbudt,

eller kan forårsake skade på maskin og brukere. Fest maskinen godt hvis den faller ned når du arbeider på høyt sted.

10. Bruk trelederkabel av høy kvalitet og sørg for at kabelen er koblet til jord. En jordfeilbryter er

sørg for at den er stram, fest diamantbormaskinen på den, og juster de fire reguleringsskruene for å hindre at boremaskinen svinger.

2. Festingen av støttestangen: Bestem boreplasseringen, støttestangen, juster lengden på

skyvestangen, og juster festeskruene, slik at boreriggens understruktur full kontaktflate, og sørg for at borekronen og borets vertikale flate ikke svinger .

3. Fest boret, koble til strøm og vannforsyning, flytt justeringsverktøy, slå på når boremaskinen ikke

er lastet, sjekk borekronen og lyd, hvis alt er i orden, åpne deretter vannkranen, maskinen kan begynne å bore når vann strømmer fra boret.

4. Ta det sakte når du først, når borkronen skjærer i veggen, bytter til normal hastighet. Senk farten

når boremaskinen kjører inn i stål.

5. Både mekanisk og elektronisk beskyttelse finnes i boremaskin. Når du borer, hvis motoren

fungerer, mens borkronen ikke beveger seg, betyr at borkronen må slipes eller matingshastigheten er for høy, trekk ut borkronen og mat den på nytt. Hvis motoren stopper under boring, må du gå tilbake på maskinen og senke matehastigheten.

6. Etter en stunds bruk kan slitasje på friksjonsplaten forårsake gli. Vennligst ta clutchgiret ut av

girkassen og bytt friksjonsplater til enhetlig størrelse, stram skruene. Sett deretter giret tilbake til girkassen (Dette trinnet bør gjøres av opplært person).

For å forbedre effektiviteten er noen maskiner designet med 2-trinns girskift, og noen er designet med 3-trinns girskift. "H" / "1" - høy hastighet. "L" / "2" - lav hastighet.NO "H" / "1" - høy hastighet. "M" / "2" - middels hastighet. "L" / "3" - lav hastighet. H- hastighet er for boring på mykt materiale med lite bor, M hastighet er for boring på hardt materiale med middels bor, L- hastighet er for boring på hardt materiale med stort bor. Skift når maskinen stopper eller vil stoppe. Skift på plass. Hvis spindelen ikke roterer eller det er noe støy etter oppstart, kan det hende at giret ikke skifter på plass. Slå av maskinen umiddelbart, og skift deretter giret til riktig sted, roter spindelen frem og tilbake samtidig til skiftet på plass. Ikke skift når maskinen kjøres på full hastighet, det kan føre til overbelastning eller fastkjøring.
