BRUGSANVISNING DDM2300D MSW

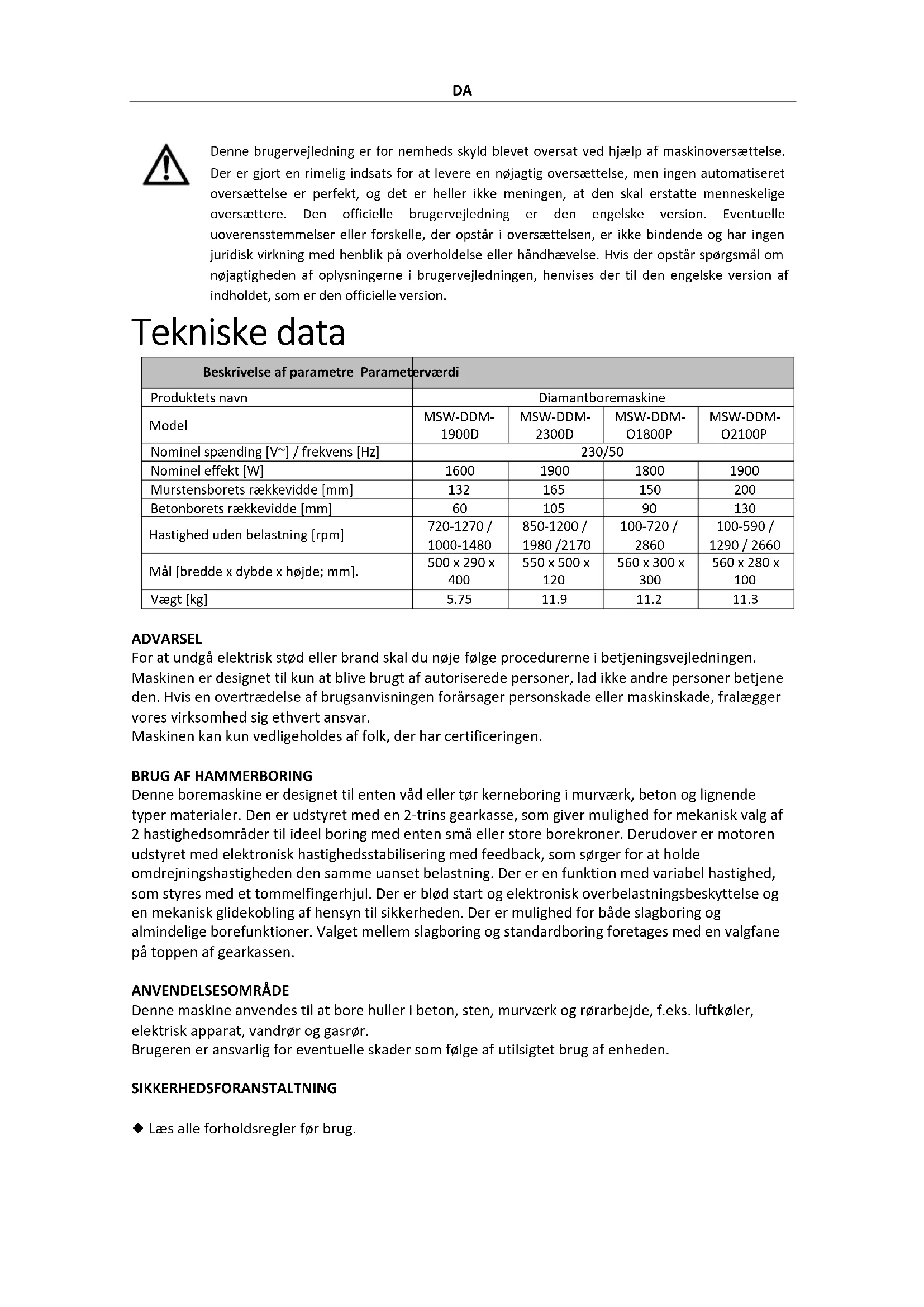

Murstensborets rækkevidde [mm]

Betonborets rækkevidde [mm]

100-590 / 1290 / 2660 Mål [bredde x dybde x højde; mm]. 500 x 290 x

ADVARSEL For at undgå elektrisk stød eller brand skal du nøje følge procedurerne i betjeningsvejledningen. Maskinen er designet til kun at blive brugt af autoriserede personer, lad ikke andre personer betjene den. Hvis en overtrædelse af brugsanvisningen forårsager personskade eller maskinskade, fralægger vores virksomhed sig ethvert ansvar. Maskinen kan kun vedligeholdes af folk, der har certificeringen.

BRUG AF HAMMERBORING

Denne boremaskine er designet til enten våd eller tør kerneboring i murværk, beton og lignende typer materialer. Den er udstyret med en 2-trins gearkasse, som giver mulighed for mekanisk valg af 2 hastighedsområder til ideel boring med enten små eller store borekroner. Derudover er motoren udstyret med elektronisk hastighedsstabilisering med feedback, som sørger for at holde omdrejningshastigheden den samme uanset belastning. Der er en funktion med variabel hastighed, som styres med et tommelfingerhjul. Der er blød start og elektronisk overbelastningsbeskyttelse og en mekanisk glidekobling af hensyn til sikkerheden. Der er mulighed for både slagboring og almindelige borefunktioner. Valget mellem slagboring og standardboring foretages med en valgfane på toppen af gearkassen. ANVENDELSESOMRÅDE Denne maskine anvendes til at bore huller i beton, sten, murværk og rørarbejde, f.eks. luftkøler, elektrisk apparat, vandrør og gasrør. Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden. SIKKERHEDSFORANSTALTNING ◆ Læs alle forholdsregler før brug.DA ◆ Følg betjeningsvejledningen nøje, da manglende overholdelse af disse sikkerhedsforanstaltninger og instruktioner kan forårsage elektrisk stød, brand og/eller alvorlige skader.

1. Hold dit arbejdsområde rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan forårsage

2. Arbejd ikke i eksplosionsfarlige omgivelser med det elektriske værktøj, fordi der er brandfarlige

væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.

3. Hold børn og andre personer væk fra det elektriske værktøj, mens du bruger det. Når du bliver

distraheret, kan du miste kontrollen over enheden.

4. Vær opmærksom, vær opmærksom på, hvad du gør, og gå til arbejdet med det elektriske værktøj

med fornuft. Brug ikke et elektrisk værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uforsigtighed ved brug af et elektrisk værktøj kan forårsage alvorlige skader.

5. Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler som

f.eks. støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn reducerer risikoen for skader.

6. Undgå utilsigtet opstart. Sørg for, at det elektriske værktøj er slukket, før du slutter det til

strømmen. Hvis du har fingeren på kontakten, mens du bærer det elektriske værktøj, eller slutter enheden til strømmen, når den er tændt, kan det forårsage ulykker.

7. Fjern justeringsværktøj eller skruenøgler, før du tænder for det elektriske værktøj. Et værktøj

eller en skruenøgle, der er placeret på en drejeanordning, kan forårsage skader.

8. Undgå unormal kropsholdning. Sørg for at stå sikkert og holde balancen når som helst. Arbejd

ikke på en stige. På den måde kan du bedre styre det elektriske værktøj i uventede situationer.

9. Brug passende tøj. Bær ikke bredt tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige

dele. Bredt tøj, smykker eller langt hår kan blive fanget af de bevægelige dele.

10. Apparatet må ikke overbelastes. Brug det rigtige elektriske værktøj til dit arbejde. Med det rette

elektriske værktøj arbejder du bedre og mere sikkert i det angivne ydelsesområde.

11. Brug ikke et elektrisk værktøj, hvis kontakten er beskadiget. Et elektrisk værktøj, som ikke kan

tændes og slukkes, er farligt og skal repareres.

12. Tag stikket ud af stikkontakten, før du foretager instrumentindstillinger, udskifter tilbehør eller

lægger apparatet til side. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af det elektriske værktøj.

13. Opbevar ubrugt elektrisk værktøj utilgængeligt for børn. Lad ikke personer bruge apparatet, som

ikke er fortrolige med det eller ikke har læst denne vejledning. Elektrisk værktøj er farligt, hvis det bruges af uerfarne personer.

14. Spænding: Vær opmærksom på, at strømspændingen ikke må være mere end + 5 % af den

nominelle spænding. Højere spændinger kan dog forårsage uoprettelige skader. Vær opmærksom på, at når maskinen drives via en generator, genererer dette ikke højere spændingstoppe.DA PRODUKTSTRUKTUR

7. Blød start af overbelastning

8. Montering af motor

9. Skulderstøtte i plast

INSTRUKTIONER TIL BRUG: ◆ Brug høreværn, når du betjener maskinen. ◆ Brug de ekstra håndtag, der følger med enheden. ◆ Hold i håndtaget, mens du betjener maskinen. FORDELE VED AT VÆRE NEDSÆNKET I OLIE En diamantboremaskine med olieinddækning er en slags boremaskine til armeret beton, mursten, sten, keramik og ildfaste materialer. Det er velegnet til installation af udstyr, installation af vand og elektricitet, tunneler og andet byggeri, installation. Olie nedsænket type diamantboremaskine gearolie har et meget godt tryk, når gearets indgrebsfriktion overfladetemperatur er høj nok. Friktionstabene forbedrer gearets levetid betydeligt. Gearoliens bæreevne er høj og bidrager til beskyttelse af tandoverfladen. Ved høje temperaturer kan den garantere pålidelig smøring af gearet. Viskositetstemperaturens ydeevne er god med variationen i arbejdstemperatur, det sikrer en tilstrækkelig likviditet ved lav temperatur, sikrer den flydende olie til tandoverfladen og bærer friktionstab, forhindrer skade. Ved høje temperaturer falder viskositeten ikke for meget og kan danne en smøreolie, der er tyk nok. Vær opmærksom: Vores virksomhed påtager sig ikke noget ansvar for, at maskinen ikke er solid, eller at faste sikkerhedsfaciliteter ikke er på rette sted og forårsager ulykker.DA SIKKER DRIFT

1. Læs venligst manualen omhyggeligt før brug. Denne maskine må kun bruges af uddannede

2. Kontroller spændingen før start, strømspændingen bør ikke være mere end ±5% af den

nominelle spænding. Højere spændinger kan dog forårsage skader som f.eks. forbrænding af motoren og elektrisk lækage.

3. Brug hjelm, isolerende handsker og arbejdstøj. Bær ikke bredt tøj eller smykker, og hold håret

væk fra det i tilfælde af vrid.

4. Denne maskine er designet til vådbor, brug ikke andre bits, og forstør ikke motorbelastningen.

5. Vær opmærksom på, at der ikke kan komme vand ind i motoren, og at ventilationen ikke

blokeres, hvis motoren brænder.

6. Kontrollér arbejdspladsen før brug, og fjern farer som højspændingsledninger, gasrør, vandrør,

telekommunikationsanlæg osv.

7. Vær opmærksom på sikkerheden for det nederste lag, hvis maskinen skal bore huller gennem

gulvet. Når du borer på en bjælkesøjle, skal du kontrollere bygningens struktur.

8. Arbejd ikke med det elektriske værktøj i eksplosionsfarlige omgivelser, hvor der findes

brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.

9. Sørg for, at boremaskinen starter uden belastning, det er forbudt at starte med belastning, ellers

kan det medføre skader på maskine og brugere. Fastgør maskinen godt, hvis den skulle falde ned, når du arbejder på et højt sted.

10. Brug et trelederkabel af høj kvalitet, og sørg for, at kablet er forbundet med jord. En

jordfejlsafbryder er nødvendig. BETJENING

1. Fastgørelse af ekspansionsbolt: Bor et hul med slagboremaskine i den indstillede position, skru

ekspansionsbolten fast, sørg for, at den er stram, fastgør diamantboremaskinen på den, og juster de fire reguleringsskruer for at forhindre boremaskinen i at svinge.

2. Fastgørelse af støttestang: Bestem borestedet, støttestangen, juster længden på skubbestangen,

og juster fastgørelsesskruerne, så boreriggens understruktur har fuld kontaktflade, og sørg for, at borekronen og borets lodrette flade ikke svinger.

3. Fastgør boret, tilslut strøm- og vandforsyningen, flyt justeringsværktøjer, tænd, når

boremaskinen ikke er belastet, kontroller boret og lyden, hvis alt er i orden, så åbn vandhanen, maskinen kan begynde at bore, når der strømmer vand fra boret.

4. Gå langsomt frem i starten, og når boret skærer i væggen, skal du skifte til normal hastighed. Sæt

farten ned, når boremaskinen kører ind i stål.

5. Der er både mekanisk og elektronisk beskyttelse i boremaskinen. Hvis motoren arbejder under

boring, men boret ikke bevæger sig, betyder det, at boret skal skærpes, eller at fremføringshastigheden er for høj, så træk boret ud og fremfør det igen. Hvis motoren stopper under boring, skal du sætte maskinen i gang igen og sænke fremføringshastigheden.

6. Efter nogen tids brug kan sliddet på friktionspladen forårsage udskridning. Tag koblingsgearet ud

af gearkassen, og skift friktionsplader til ensartet størrelse, og stram skruerne. Sæt derefter gearet tilbage i gearkassen (dette trin skal udføres af en uddannet person).

INSTRUKTION I AT SKIFTE GEAR

For at forbedre effektiviteten er nogle maskiner designet med 2-trins gearskifte, og andre er designet med 3-trins gearskifte. "H" / "1" - høj hastighed. "L" / "2" - lav hastighed. "H" / "1" - høj hastighed.DA "M" / "2" - mellemhastighed. "L" / "3" - lav hastighed. H-hastighed er til boring i blødt materiale med et lille bor, M-hastighed er til boring i hårdt materiale med et mellemstort bor, L-hastighed er til boring i hårdt materiale med et stort bor. Skift, når maskinen stopper eller vil stoppe. Skift på plads. Hvis spindlen ikke roterer, eller der er støj efter opstart, er gearet måske ikke skiftet på plads. Sluk straks for maskinen, og sæt derefter gearet på plads, drej spindlen frem og tilbage på samme tid, indtil det er sat på plads. Skift ikke, når maskinen kører med fuld hastighed, det kan føre til overbelastning eller fastklemning.

L - lav hastighed M - mellemhastighed H - høj hastighed Fejl Årsag Løsning Motoren virker ikke Strømmen er slukket, eller stikket er løsnet Tænd for strømmen, sæt stikket i Kulbørsten sætter sig fast og løsner sig fra aflederen Sæt kulbørsten på plads igen Nulstilling af PRCD mislykkedes Tryk på nulstillingsknappen, eller genstart motoren PRCD bliver beskadiget Chang PRCD Langsom boring Boret er slidt op Skift borekrone Fremføringshastigheden er for lav Øg fremføringshastigheden Boret blev klistret fast af spåner Rengør borekronen, øg vandtrykket Rotationshastigheden er for høj Skift til lav hastighed Skæring på stål og slip Reducer fremføringshastigheden, og øg den, når du har skåret gennem stålet For mange chips i hullet Rens bunden af hullet og øg vandtrykket Mindre vandforsyning eller vandlækage Kontrollér kugleventilen og vandgennemstrømningen Boret bliver glaseret Skærp boret igen med en slibemaskine Boret sidder fast Røret og boret eller boret og hulvæggen sad fast i spåner. Stativet er ikke fastgjort, flyt placering Sluk for maskinen, drej boret til højre og venstre med en skruenøgle, eller træk boret ud, og bryd kerneprøven op. Rotationshastigheden er for høj Sæt stativet fast igen Skæring på stål og slip Gør kløften mindre Bor under skæring Spindlen er ikke lige Reparer eller udskift spindlen Boret er ikke lige Udskift borekronen Spåner kan ikke skylles ud af hullet Øg vandtrykket, træk boret ud, rens hullet Vandforseglingen er utæt Tætningen er slidt op Skift forseglingen VEDLIGEHOLDELSE Advarsel: Træk altid og principielt netstikket ud, før du påbegynder vedligeholdelse eller reparationer. Rengør maskinen med en tør eller fugtig klud og ikke med en vandstråle, og sørg for, at der ikke kommer vand ind i motoren og kontaktboksen. Hold ventilationsåbningerne rene, glem ikke at rengøre boregevindet og smøre det, få alle skruer kontrolleret og spændt.DA Få kun dit værktøj repareret af kvalificeret personale og kun med originale reservedele. Ellers kan det forårsage skade på person eller maskine. CARBON BRUSH Når du har brugt maskinen i ca. 300 timer, bør du kontrollere kulbørsterne for slitage og udskifte dem om nødvendigt. Ligesom alt andet arbejde på motoren skal det udføres af en elektriker.FI Tämä käyttöopas on käännetty avuksesi konekäännöksellä. Tarkan käännöksen aikaansaamiseksi on tehty kohtuullisia ponnisteluja. Mikään automaattinen käännös ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmiskääntäjiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä syntyvät erot eivät ole sitovia eikä niillä ole oikeudellista vaikutusta noudattamisen tai täytäntöönpanon kannalta. Jos sinulla on kysyttävää käyttöoppaan sisältämien tietojen oikeellisuudesta, katso englanninkielistä versiota sisällöstä, joka on virallinen versio. Tekniset tiedot Parametrin kuvaus Parametrin arvo Tuotteen nimi Timanttiporakone Malli MSW-DDM- 1900D MSW-DDM- 2300D MSW-DDM- O1800P MSW-DDM- O2100P Nimellisjännite [V~] / taajuus [Hz] 230/50 Nimellisteho [W]
