MANUAL DE UTILIZADOR DDM2300D MSW

INSTRUÇÕES DE UTILIZAÇÃO

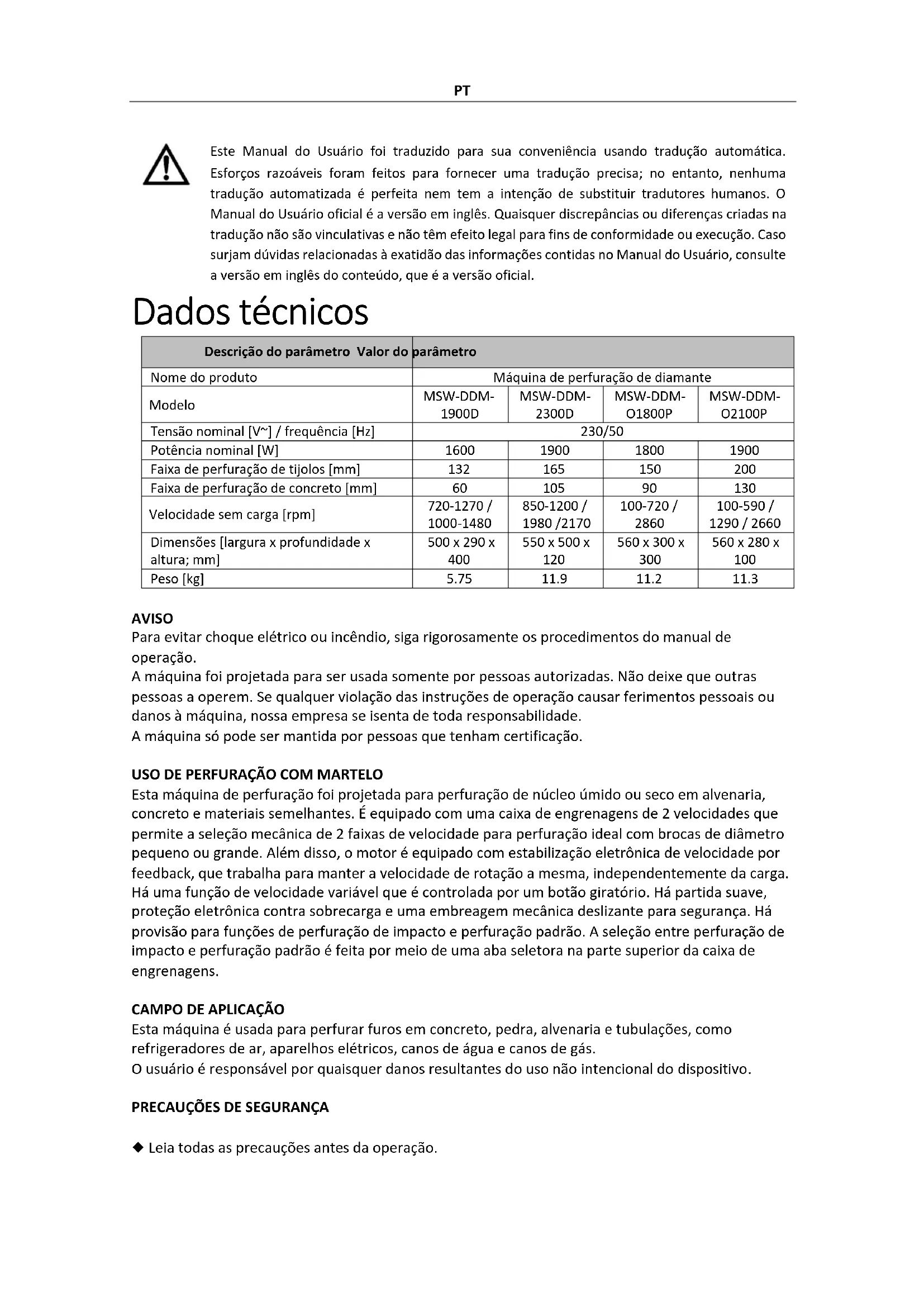

Nome do produto Máquina de perfuração de diamante

Faixa de perfuração de tijolos [mm]

Faixa de perfuração de concreto [mm]

100-590 / 1290 / 2660 Dimensões [largura x profundidade x altura; mm] 500 x 290 x

AVISO Para evitar choque elétrico ou incêndio, siga rigorosamente os procedimentos do manual de operação. A máquina foi projetada para ser usada somente por pessoas autorizadas. Não deixe que outras pessoas a operem. Se qualquer violação das instruções de operação causar ferimentos pessoais ou danos à máquina, nossa empresa se isenta de toda responsabilidade. A máquina só pode ser mantida por pessoas que tenham certificação.

USO DE PERFURAÇÃO COM MARTELO

Esta máquina de perfuração foi projetada para perfuração de núcleo úmido ou seco em alvenaria, concreto e materiais semelhantes. É equipado com uma caixa de engrenagens de 2 velocidades que permite a seleção mecânica de 2 faixas de velocidade para perfuração ideal com brocas de diâmetro pequeno ou grande. Além disso, o motor é equipado com estabilização eletrônica de velocidade por feedback, que trabalha para manter a velocidade de rotação a mesma, independentemente da carga. Há uma função de velocidade variável que é controlada por um botão giratório. Há partida suave, proteção eletrônica contra sobrecarga e uma embreagem mecânica deslizante para segurança. Há provisão para funções de perfuração de impacto e perfuração padrão. A seleção entre perfuração de impacto e perfuração padrão é feita por meio de uma aba seletora na parte superior da caixa de engrenagens.

Esta máquina é usada para perfurar furos em concreto, pedra, alvenaria e tubulações, como refrigeradores de ar, aparelhos elétricos, canos de água e canos de gás. O usuário é responsável por quaisquer danos resultantes do uso não intencional do dispositivo.

PRECAUÇÕES DE SEGURANÇA

◆ Leia todas as precauções antes da operação.PT ◆ Siga rigorosamente as instruções de operação. O não cumprimento destas precauções e instruções de segurança pode causar choque elétrico, incêndio e/ou ferimentos graves.

1. Mantenha sua área de trabalho limpa e bem iluminada. Áreas de trabalho desorganizadas ou mal

iluminadas podem causar acidentes.

2. Não trabalhe em ambientes explosivos com a ferramenta elétrica, pois há líquidos, gases ou

poeiras inflamáveis. Ferramentas elétricas geram faíscas que podem inflamar poeira ou vapores.

3. Mantenha crianças e outras pessoas longe da ferramenta elétrica enquanto ela estiver sendo

usada. Ao se distrair, você pode perder o controle do dispositivo.

4. Esteja atento, preste atenção ao que você faz e trabalhe com a ferramenta elétrica com razão.

Não utilize uma ferramenta elétrica quando estiver cansado ou sob influência de drogas, álcool ou produtos farmacêuticos. Um momento de descuido ao usar uma ferramenta elétrica pode causar ferimentos graves.

5. Use equipamento de proteção individual e sempre óculos de proteção. O uso de equipamentos

de proteção individual, como máscara contra poeira, calçados antiderrapantes, capacete de proteção ou proteção auditiva, reduz o risco de ferimentos.

6. Evite inicialização involuntária. Certifique-se de que a ferramenta elétrica esteja desligada antes

de conectá-la à eletricidade. Quando você mantém o dedo no interruptor enquanto carrega a ferramenta elétrica ou conecta o dispositivo à energia quando ele está ligado, isso pode causar acidentes.

7. Remova as ferramentas de ajuste ou chaves antes de ligar a ferramenta elétrica. Uma ferramenta

ou chave inglesa localizada em um dispositivo giratório pode causar ferimentos.

8. Evite posturas anormais. Cuide para ficar em pé com segurança e mantenha o equilíbrio em

todos os momentos. Não trabalhe em uma escada. Assim, você pode controlar melhor a ferramenta elétrica em situações inesperadas.

9. Use roupas adequadas. Não use roupas largas nem joias. Mantenha cabelos, roupas e luvas longe

de peças móveis. Roupas largas, joias ou cabelos longos podem ficar presos em peças móveis.

10. Não sobrecarregue o dispositivo. Utilize a ferramenta elétrica apropriada para o seu trabalho.

Com a ferramenta elétrica apropriada você trabalha melhor e com mais segurança na faixa de desempenho declarada.

11. Não utilize uma ferramenta elétrica cujo interruptor esteja danificado. Uma ferramenta elétrica

que não pode ser ligada e desligada é perigosa e deve ser consertada.

12. Desligue o plugue da tomada antes de realizar ajustes no instrumento, trocar acessórios ou

guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

13. Mantenha ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que

pessoas que não estejam familiarizadas com o dispositivo ou que não tenham lido estas instruções utilizem o dispositivo. Ferramentas elétricas são perigosas se usadas por pessoas inexperientes.

14. Voltagem: observe que a voltagem da rede elétrica não deve ser maior que + 5% da voltagem

nominal. No entanto, tensões mais altas podem causar danos irreparáveis. Observe que ao operar a máquina por meio de um gerador, isso não gera picos de tensão mais altos.PT

4. Conjunto de anel de água (externo)

8. Montagem do motor

9. Descanso de ombro de plástico

INSTRUÇÕES DE USO: ◆ Use proteção auditiva ao operar a máquina. ◆ Utilize as alças auxiliares fornecidas com o dispositivo. ◆ Segure a alça enquanto opera a máquina.

VANTAGENS IMERSAS EM ÓLEO

A máquina de perfuração diamantada imersa em óleo é um tipo de broca para concreto armado, tijolo, pedra, cerâmica e materiais refratários. É adequado para instalação de equipamentos, instalação de água e eletricidade, túneis e outras construções, instalações. O óleo para engrenagens de máquinas de perfuração diamantadas imersas em óleo tem uma pressão muito boa quando a temperatura da superfície de atrito da engrenagem é alta o suficiente. As perdas por atrito melhoram muito a vida útil da engrenagem. A capacidade de carga do óleo de engrenagem é alta, o que favorece a proteção da superfície dos dentes. Em altas temperaturas, pode garantir a lubrificação confiável da engrenagem. O desempenho da temperatura de viscosidade é bom com a variação da temperatura de trabalho, garante liquidez suficiente em baixas temperaturas, garante a aderência do óleo líquido à superfície do dente e a perda de atrito do rolamento, evitando ferimentos. Em altas temperaturas a viscosidade não diminui muito, podendo formar um óleo lubrificante suficientemente espesso.PT Atenção: Nossa empresa não assume nenhuma responsabilidade caso a máquina não seja sólida ou fixa ou se as instalações de segurança não estiverem em local apropriado, causando acidentes.

1. Leia o manual cuidadosamente antes da operação. Esta máquina só pode ser usada por pessoas

2. Verifique a voltagem antes de começar. A voltagem da energia não deve ser maior que ±5% da

voltagem nominal. No entanto, tensões mais altas podem causar danos como queima do motor e vazamento elétrico.

3. Use capacete, luvas isolantes e roupas de trabalho. Não use roupas largas ou joias, mantenha o

cabelo longe delas para não enrolá-lo.

4. Esta máquina foi projetada para brocas úmidas. Não use outras brocas e não aumente a carga do

5. Preste atenção para que a água não entre no motor, não bloqueie a ventilação, caso o motor

6. Verifique o local de trabalho antes da operação, elimine perigos, como linhas de alta tensão,

tubulações de gás, tubulações de água e instalações de telecomunicações, etc.

7. Preste atenção à segurança da camada inferior caso a máquina faça furos no piso. Ao perfurar

uma viga ou coluna, verifique a estrutura do edifício.

8. Não trabalhe com a ferramenta elétrica em ambientes explosivos, nos quais haja líquidos, gases

ou poeiras inflamáveis. Ferramentas elétricas geram faíscas que podem inflamar poeira ou vapores.

9. Certifique-se de que a máquina de perfuração comece a operar sem carga. Partir com carga é

proibido, ou pode causar danos à máquina e aos usuários. Fixe bem a máquina em caso de queda ao trabalhar em local alto.

10. Utilize um cabo de três núcleos de alta qualidade e certifique-se de que o cabo esteja conectado

ao aterramento. É necessário um disjuntor de circuito de falha de aterramento. OPERAÇÃO

1. Fixação do parafuso de expansão: faça um furo com uma furadeira de impacto na posição

definida, aperte o parafuso de expansão, certifique-se de que esteja apertado, fixe a furadeira diamantada nele e ajuste os quatro parafusos de regulagem para evitar que a furadeira balance.

2. Fixação da haste de suporte: determine o local de perfuração, a haste de suporte, ajuste o

comprimento da haste de pressão e ajuste os parafusos de fixação, de modo que a subestrutura do equipamento de perfuração tenha contato total com a face e garanta que a broca e a broca fiquem na face vertical, sem oscilação.

3. Fixe a broca, conecte a energia e o fornecimento de água, mova as ferramentas de ajuste, ligue a

furadeira quando ela estiver sem carga, verifique a broca e o som, se tudo estiver bem, abra a torneira da água, a máquina pode começar a perfurar quando a água fluir da broca.

4. No início, vá devagar, quando a broca cortar a parede, depois mude para a velocidade normal.

Reduza a velocidade quando a furadeira atingir o aço.

5. Existem proteções mecânicas e eletrônicas na furadeira. Ao perfurar, se o motor estiver

funcionando enquanto a broca não estiver se movendo, significa que a broca precisa ser afiada ou a velocidade de alimentação está muito rápida. Retire a broca e alimente-a novamente. Se o motor parar durante a perfuração, retorne à máquina e diminua a velocidade de avanço.

6. Após algum tempo de uso, a abrasão da placa de fricção pode causar deslizamento. Retire a

engrenagem da embreagem da caixa de câmbio e troque as placas de fricção para um tamanho unificado e aperte os parafusos. Em seguida, recoloque a engrenagem na caixa de engrenagens (esta etapa deve ser realizada por uma pessoa treinada). INSTRUÇÕES DE MUDANÇA DE MARCHAPT Para melhorar a eficiência, algumas máquinas são projetadas com câmbio de 2 velocidades, e outras são projetadas com câmbio de 3 velocidades. “H” / “1” – alta velocidade. “L” / “2” – baixa velocidade. “H” / “1” – alta velocidade. “M” / “2” – velocidade média. “L” / “3” – baixa velocidade. A velocidade H é para perfurar materiais macios com brocas pequenas, a velocidade M é para perfurar materiais duros com brocas médias e a velocidade L é para perfurar materiais duros com brocas grandes. Mude quando a máquina parar ou for parar. Mudança de lugar. Se o eixo não girar ou houver algum ruído após a inicialização, a engrenagem pode não mudar de posição. Desligue a máquina imediatamente e, em seguida, mude a engrenagem para o lugar correto, gire o eixo para frente e para trás ao mesmo tempo até que a engrenagem se encaixe no lugar. Não mude de marcha quando a máquina estiver em velocidade máxima, pois isso pode causar sobrecarga ou travamento.

L – baixa velocidade M – velocidade média H – alta velocidade Erro Causa Solução O motor não funciona Desligado ou plugue solto Ligue, conecte A escova de carvão fica presa e se solta do desviador Reinstale a escova de carvão Falha na redefinição do PRCD Pressione o botão de reinicialização ou reinicie o motor PRCD é danificado Chang PRCD Perfuração lenta Broca gasta Trocar broca A velocidade de alimentação é muito baixa Acelere a velocidade de alimentação A broca foi colada com cavacos Limpe a broca, aumente a pressão da água A velocidade de rotação está muito alta Mudar para baixa velocidade Corte em aço e deslizamento Reduza a velocidade de avanço, após cortar o aço, aumente-a Muitas fichas no buraco Limpe o fundo do furo e aumente a pressão da água Menos abastecimento de água ou vazamento de água Verifique a válvula de esfera e o fluxo de água Broca ficando vitrificada Reafie a broca com uma esmerilhadeira Broca emperrada O tubo e a broca ou a broca e a parede do furo estavam presos por lascas. O suporte não está seguro, mova o local Desligue a máquina, gire a broca para a direita e para a esquerda com a chave ou puxe a broca para fora e quebre a amostra do núcleo A velocidade de rotação está muito alta Re-fixe o suporte Corte em aço e deslizamento Reduza a distância Broca sob corte O fuso não está reto Reparar ou substituir o eixo A broca não está reta Substitua a brocaPT Os chips não podem ser eliminados do buraco Aumente a pressão da água, retire a broca e limpe o furo O selo d'água está vazando O selo está desgastado Trocar o selo MANUTENÇÃO Atenção: Sempre e por princípio, desligue o plugue da tomada antes de iniciar trabalhos de manutenção ou reparos. Limpe a máquina com um pano seco ou úmido e não com jato de água. Certifique-se de que a água não entre no motor e na caixa de distribuição. Mantenha as aberturas de ventilação limpas, não se esqueça de limpar a rosca da broca e lubrificá-la, verifique e aperte todos os parafusos. Deixe sua ferramenta ser reparada somente por pessoal qualificado e somente com peças de reposição originais. Caso contrário, poderá causar danos a pessoas ou máquinas.
