NÁVOD NA OBSLUHU DDM2300D MSW

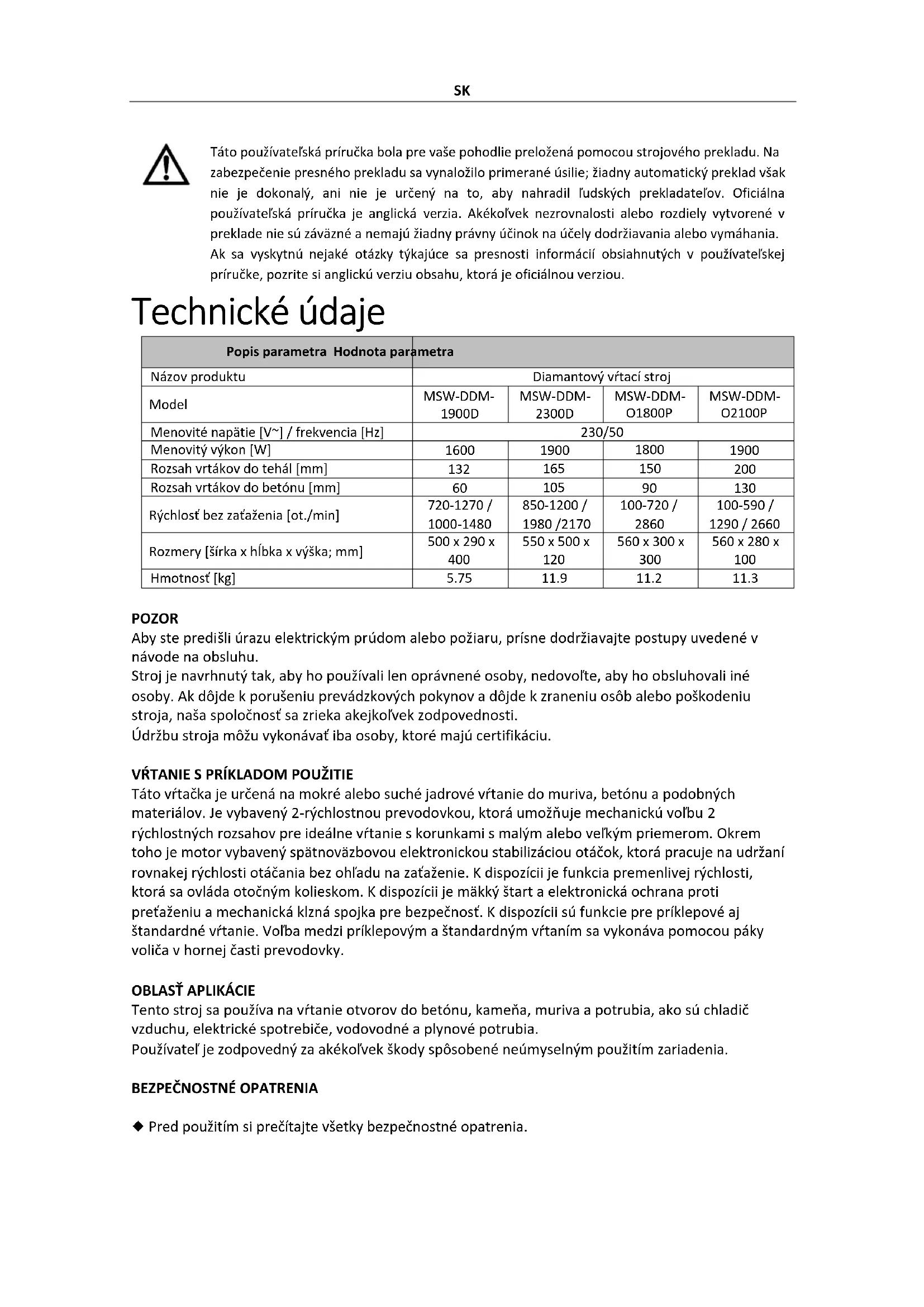

Depois de usar a máquina por cerca de 300 horas, você deve verificar se as escovas de carvão estão desgastadas e substituí-las, se necessário. Como qualquer outro trabalho no motor, isso deve ser feito por um especialista em eletricidade.SK Táto používateľská príručka bola pre vaše pohodlie preložená pomocou strojového prekladu. Na zabezpečenie presného prekladu sa vynaložilo primerané úsilie; žiadny automatický preklad však nie je dokonalý, ani nie je určený na to, aby nahradil ľudských prekladateľov. Oficiálna používateľská príručka je anglická verzia. Akékoľvek nezrovnalosti alebo rozdiely vytvorené v preklade nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo vymáhania. Ak sa vyskytnú nejaké otázky týkajúce sa presnosti informácií obsiahnutých v používateľskej príručke, pozrite si anglickú verziu obsahu, ktorá je oficiálnou verziou. Technické údaje Popis parametra Hodnota parametra Názov produktu Diamantový vŕtací stroj Model MSW-DDM- 1900D MSW-DDM- 2300D MSW-DDM- O1800P MSW-DDM- O2100P Menovité napätie [V~] / frekvencia [Hz] 230/50 Menovitý výkon [W]

Rýchlosť bez zaťaženia [ot./min] 720-1270 / 1000-1480 850-1200 / 1980 /2170 100-720 /

POZOR Aby ste predišli úrazu elektrickým prúdom alebo požiaru, prísne dodržiavajte postupy uvedené v návode na obsluhu. Stroj je navrhnutý tak, aby ho používali len oprávnené osoby, nedovoľte, aby ho obsluhovali iné osoby. Ak dôjde k porušeniu prevádzkových pokynov a dôjde k zraneniu osôb alebo poškodeniu stroja, naša spoločnosť sa zrieka akejkoľvek zodpovednosti. Údržbu stroja môžu vykonávať iba osoby, ktoré majú certifikáciu. VŔTANIE S PRÍKLADOM POUŽITIE Táto vŕtačka je určená na mokré alebo suché jadrové vŕtanie do muriva, betónu a podobných materiálov. Je vybavený 2-rýchlostnou prevodovkou, ktorá umožňuje mechanickú voľbu 2 rýchlostných rozsahov pre ideálne vŕtanie s korunkami s malým alebo veľkým priemerom. Okrem toho je motor vybavený spätnoväzbovou elektronickou stabilizáciou otáčok, ktorá pracuje na udržaní rovnakej rýchlosti otáčania bez ohľadu na zaťaženie. K dispozícii je funkcia premenlivej rýchlosti, ktorá sa ovláda otočným kolieskom. K dispozícii je mäkký štart a elektronická ochrana proti preťaženiu a mechanická klzná spojka pre bezpečnosť. K dispozícii sú funkcie pre príklepové aj štandardné vŕtanie. Voľba medzi príklepovým a štandardným vŕtaním sa vykonáva pomocou páky voliča v hornej časti prevodovky.

Tento stroj sa používa na vŕtanie otvorov do betónu, kameňa, muriva a potrubia, ako sú chladič vzduchu, elektrické spotrebiče, vodovodné a plynové potrubia. Používateľ je zodpovedný za akékoľvek škody spôsobené neúmyselným použitím zariadenia.

BEZPEČNOSTNÉ OPATRENIA

◆ Pred použitím si prečítajte všetky bezpečnostné opatrenia.SK ◆ Dôsledne dodržiavajte návod na obsluhu, nedodržanie týchto bezpečnostných opatrení a pokynov môže spôsobiť úraz elektrickým prúdom, požiar a/alebo ťažké zranenia.

1. Udržujte svoj pracovný priestor čistý a dobre osvetlený. Neporiadok alebo neosvetlené pracovné

priestory môžu spôsobiť nehody.

2. S elektrickým náradím nepracujte vo výbušnom prostredí, pretože tam sú horľavé kvapaliny,

plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.

3. Počas používania elektrického náradia držte deti a iné osoby mimo dosahu elektrického náradia.

Pri rozptýlení môžete stratiť kontrolu nad zariadením.

4. Buďte pozorní, dávajte pozor na to, čo robíte a do práce s elektrickým náradím choďte s

rozumom. Nepoužívajte elektrické náradie, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri používaní elektrického náradia môže spôsobiť vážne zranenia.

5. Noste osobné ochranné prostriedky a vždy ochranné okuliare. Nosenie osobných ochranných

pomôcok, ako je maska proti prachu, protišmyková obuv, ochranná prilba alebo ochrana sluchu, znižuje riziko zranenia.

6. Vyhnite sa neúmyselnému spusteniu. Pred pripojením elektrického náradia do elektrickej siete sa

uistite, že je vypnutý. Ak máte pri prenášaní elektrického náradia prst na vypínači alebo keď je zapnuté, môže to spôsobiť nehodu.

7. Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo kľúče. Nástroj alebo

kľúč, ktorý sa nachádza na otočnom zariadení, môže spôsobiť zranenia.

8. Vyhnite sa abnormálnemu držaniu tela. Vždy dbajte na bezpečné státie a udržujte rovnováhu.

Nepracujte na rebríku. Elektrické náradie tak môžete lepšie ovládať v neočakávaných situáciách.

9. Noste vhodné oblečenie. Nenoste široké oblečenie ani šperky. Udržujte vlasy, odev a rukavice

mimo pohyblivých častí. Široké oblečenie, šperky alebo dlhé vlasy môžu byť zachytené pohyblivými časťami.

10. Nepreťažujte zariadenie. Pre svoju prácu používajte vhodné elektrické náradie. S vhodným

elektrickým náradím pracujete lepšie a bezpečnejšie v deklarovanom rozsahu výkonu.

11. Nepoužívajte elektrické náradie, ktorého vypínač je poškodený. Elektrické náradie, ktoré sa nedá

zapnúť a vypnúť, je nebezpečné a musí byť opravené.

12. Pred nastavovaním nástroja, výmenou príslušenstva alebo odložením zariadenia vytiahnite

zástrčku zo zásuvky. Toto bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.

13. Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nedovoľte, aby zariadenie

používali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tento návod. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.

14. Napätie: prosím dbajte na to, aby napájacie napätie nebolo väčšie ako + 5% menovitého napätia.

Vyššie napätie však môže spôsobiť nenapraviteľné škody. Upozorňujeme, že pri prevádzke stroja prostredníctvom generátora to negeneruje vyššie napäťové špičky.SK

4. Zostava vodného krúžku (vonkajšia)

7. Mäkký štart preťaženia

NÁVOD NA POUŽITIE: ◆ Pri práci so strojom noste ochranu sluchu. ◆ Použite pomocné rukoväte, ktoré sú dodávané so zariadením. ◆ Pri práci so strojom držte rukoväť.

VÝHODY PORÚČENÉ OLEJOM

Diamantový vŕtací stroj ponorený do oleja je druh vŕtačky pre železobetón, tehly, kameň, keramiku a žiaruvzdorné materiály. Je vhodný na inštaláciu zariadení, inštaláciu vody a elektriny, tunely a iné stavby, inštalácie. Prevodový olej diamantového vŕtacieho stroja ponoreného do oleja má veľmi dobrý tlak, keď je teplota trecieho povrchu ozubených kolies dostatočne vysoká. Straty trením výrazne zlepšujú životnosť prevodovky. Únosnosť prevodového oleja je vysoká, prispieva k ochrane povrchu zubov. Pri vysokej teplote môže zaručiť spoľahlivé mazanie prevodu. Viskozitný teplotný výkon je dobrý pri kolísaní pracovnej teploty, zaisťuje dostatočnú tekutosť pri nízkej teplote, zabezpečuje tekutý olej na povrchu zubov a stratu trenia ložísk, zabraňuje zraneniu. Pri vysokej teplote viskozita príliš neklesá, môže vytvárať dostatočne hustý mazací olej. Upozornenie: Naša spoločnosť nepreberá žiadnu zodpovednosť, pretože stroj nie je pevný alebo pevné bezpečnostné zariadenia nie sú na vhodnom mieste a spôsobujú nehodu.SK

1. Pred prevádzkou si pozorne prečítajte návod. Tento stroj môžu používať iba vyškolené osoby.

2. Pred spustením skontrolujte napätie, napájacie napätie by nemalo byť väčšie ako ± 5%

menovitého napätia. Vyššie napätie však môže spôsobiť škody, ako je spálenie motora a elektrický únik.

3. Noste prilbu, izolačné rukavice, pracovný odev. Nenoste široké oblečenie alebo šperky, vlasy

držte ďalej od nich, aby sa nepokrčili.

4. Tento stroj je určený pre mokré vrtáky, nepoužívajte iné vrtáky a nezväčšujte zaťaženie motora.

5. Dávajte pozor, aby sa voda nedostala do motora, neblokujte ventiláciu v prípade horenia motora.

6. Pred prevádzkou skontrolujte pracovisko, odstráňte nebezpečenstvo, ako je vedenie vysokého

napätia, plynové potrubie, vodovodné a telekomunikačné zariadenie a pod.

7. Venujte pozornosť bezpečnosti spodnej vrstvy, ak má stroj vŕtať otvory cez podlahu. Pri vŕtaní na

trámový stĺp skontrolujte štruktúru budovy.

8. S elektrickým náradím nepracujte vo výbušnom prostredí, v ktorom sa nachádzajú horľavé

kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.

9. Uistite sa, že vŕtačka začne pracovať naprázdno, štartovanie so záťažou je zakázané alebo môže

spôsobiť poškodenie stroja a používateľov. Stroj dobre upevnite v prípade pádu pri práci na vyvýšenom mieste.

1. Upevnenie rozpínacej skrutky: Príklepovou vŕtačkou vyvŕtajte otvor v nastavenej polohe,

zaskrutkujte rozpínaciu skrutku, uistite sa, že je pevne utiahnutá, pripevnite na ňu diamantovú vŕtačku a nastavte štyri regulačné skrutky, aby sa vŕtačka nekývala.

2. Upevnenie opornej tyče: určite miesto vŕtania, opornú tyč, upravte dĺžku tlačnej tyče a nastavte

upevňovacie skrutky tak, aby spodná konštrukcia vrtnej súpravy mala plnú kontaktnú plochu a zaistite vrták a zvislú čelnú plochu, bez výkyvu .

3. Upevnite vrták, pripojte napájanie a prívod vody, presuňte nastavovacie nástroje, zapnite vŕtačku

bez zaťaženia, skontrolujte vrták a zvuk, ak je všetko v poriadku, otvorte vodovodný kohútik, stroj môže začať vŕtať keď voda vyteká z vrtáku.

4. Choďte pomaly, keď najprv, keď sa vrták zarezal do steny, prepnite na normálnu rýchlosť. Keď

vŕtačka narazí na oceľ, spomaľte.

5. Vo vŕtačke existujú mechanické aj elektronické ochrany. Ak pri vŕtaní motor beží a vrták sa

nepohybuje, znamená to, že vrták je potrebné nabrúsiť alebo že rýchlosť podávania je príliš vysoká, vytiahnite vrták a znova ho zaveďte. Ak sa motor pri vŕtaní zastaví, vráťte sa na stroj a znížte rýchlosť posuvu.

6. Po určitom čase používania môže odieranie trecej dosky spôsobiť šmyk. Vyberte ozubené koleso

spojky z prevodovky a vymeňte trecie dosky na jednotnú veľkosť, utiahnite skrutky. Potom vložte prevod späť do prevodovky (Tento krok by mala vykonať vyškolená osoba).

NÁVOD NA RADENIE PREVODOV

Na zlepšenie účinnosti sú niektoré stroje navrhnuté s 2-rýchlostným radením a niektoré sú navrhnuté s 3-rýchlostným radením. „H“ / „1“ – vysoká rýchlosť. „L“ / „2“ – nízka rýchlosť. „H“ / „1“ – vysoká rýchlosť. „M“ / „2“ – stredná rýchlosť. „L“ / „3“ – nízka rýchlosť.SK Rýchlosť H je pre vŕtanie do mäkkého materiálu s malým vrtákom, rýchlosť M je pre vŕtanie do tvrdého materiálu so stredným vrtákom, rýchlosť L je pre vŕtanie do tvrdého materiálu s veľkým vrtákom. Preraďte, keď sa stroj zastaví alebo zastaví. Posun na mieste. Ak sa vreteno neotáča alebo je po naštartovaní počuť nejaký hluk, prevodový stupeň sa nemusí posunúť na miesto. Okamžite vypnite stroj a potom zaraďte prevodový stupeň na správne miesto, otáčajte hriadeľom tam a späť súčasne, kým nezaradíte na miesto. Neraďte, keď stroj beží na plné otáčky, mohlo by to viesť k preťaženiu alebo zaseknutiu.

L – nízka rýchlosť M – stredná rýchlosť H - vysoká rýchlosť Chyba Príčina Riešenie Motor nefunguje Vypnite napájanie alebo je uvoľnená zástrčka Zapnite, zapojte Uhlíková kefka sa zasekne a odpojí sa od prepínača Znova nainštalujte uhlíkovú kefu Resetovanie PRCD zlyhalo Stlačte tlačidlo reset alebo reštartujte motor PRCD sa poškodí Chang PRCD Pomalé vŕtanie Opotrebovaný vrták Vymeňte vrták Rýchlosť podávania je príliš nízka Zrýchlite rýchlosť podávania Vrták bol prilepený trieskami Vyčistite vrták, zvýšte tlak vody Rýchlosť otáčania je príliš vysoká Zmeňte na nízku rýchlosť Rezanie na oceli a sklzu Znížte rýchlosť podávania, po prerezaní ocele ju zvýšte Príliš veľa žetónov v jamke Vyčistite dno otvoru a zvýšte tlak vody Menší prívod vody alebo únik vody Skontrolujte guľový ventil a prietok vody Vrták sa stáva glazúrovaným Opätovne nabrúste vrták brúskou Zaseknutý vrták Rúrka a vrták alebo vrták a stena otvoru boli zaseknuté trieskami. Stojan nie je zaistený, presuňte miesto Vypnite stroj, otočte vrtákom doprava a doľava alebo vytiahnite vrták von a rozlomte jadrovú vzorku Rýchlosť otáčania je príliš vysoká Opätovne pripevnite stojan Rezanie na oceli a sklzu Zúžte medzeru Vrták pod rezom Vreteno nie je rovné Opravte alebo vymeňte vreteno Vrták nie je rovný Vymeňte vrták Čipy sa nedajú vyplaviť z otvoru Zvýšte tlak vody, vytiahnite vrták, vyčistite otvor Vodné tesnenie uniká Tesnenie je opotrebované Vymeňte tesnenie ÚDRŽBA Upozornenie: Pred začatím prác údržby alebo opráv vždy a zásadne vytiahnite sieťovú zástrčku. Stroj čistite suchou alebo vlhkou čistiacou handrou a nie prúdom vody, dbajte na to, aby sa voda nedostala do motora a spínacej skrinky. Udržujte vetracie otvory čisté, nezabudnite vyčistiť závit korunkového vrtáka a namazať ho, nechať skontrolovať a dotiahnuť všetky skrutky. Nechajte svoje náradie opravovať iba kvalifikovaným personálom a len s originálnymi náhradnými dielmi. V opačnom prípade môže dôjsť k poškodeniu osoby alebo stroja.
