KÄYTTÖOHJE DDM2300D MSW

Tuotteen nimi Timanttiporakone

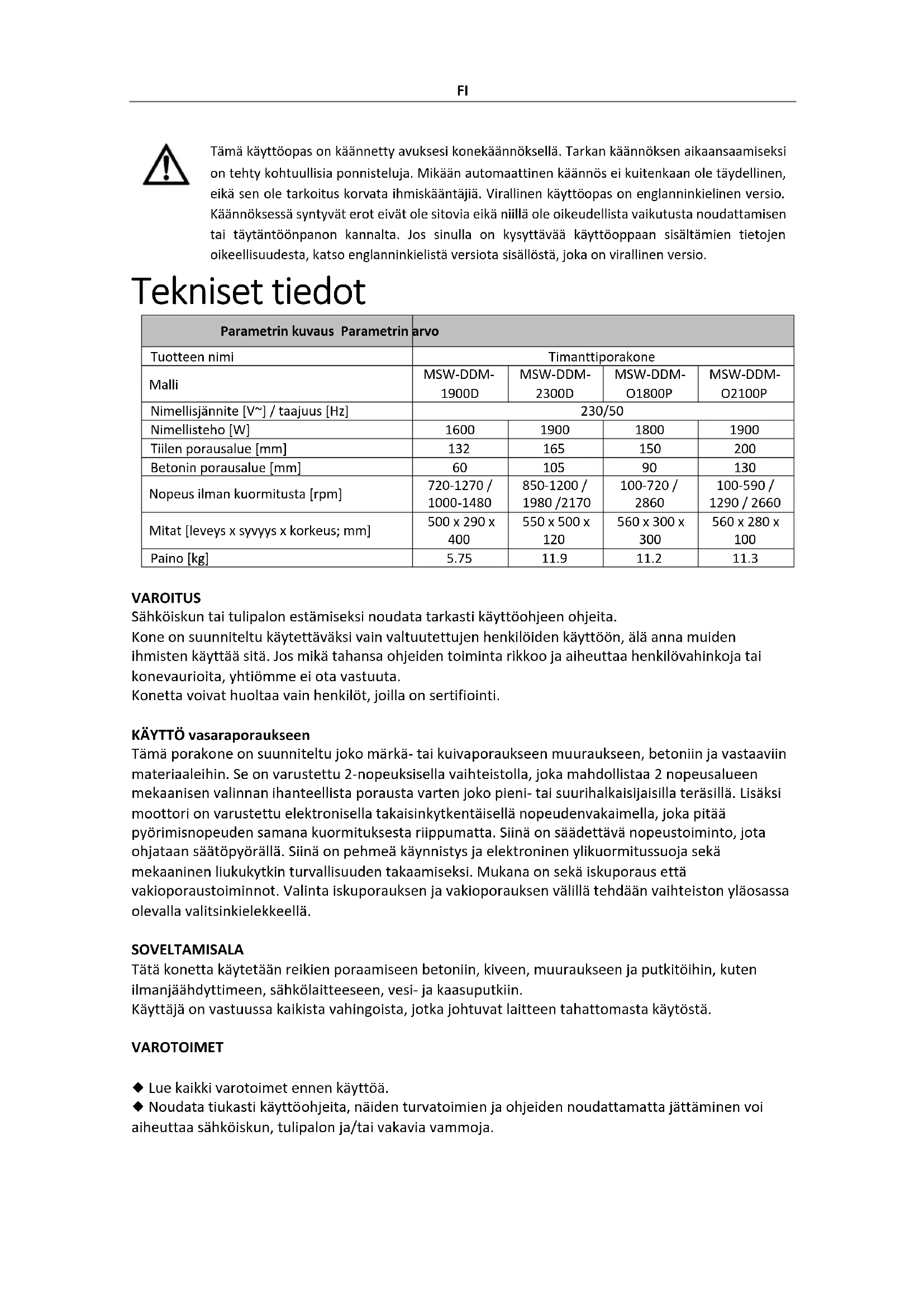

VAROITUS Sähköiskun tai tulipalon estämiseksi noudata tarkasti käyttöohjeen ohjeita. Kone on suunniteltu käytettäväksi vain valtuutettujen henkilöiden käyttöön, älä anna muiden ihmisten käyttää sitä. Jos mikä tahansa ohjeiden toiminta rikkoo ja aiheuttaa henkilövahinkoja tai konevaurioita, yhtiömme ei ota vastuuta. Konetta voivat huoltaa vain henkilöt, joilla on sertifiointi. KÄYTTÖ vasaraporaukseen Tämä porakone on suunniteltu joko märkä- tai kuivaporaukseen muuraukseen, betoniin ja vastaaviin materiaaleihin. Se on varustettu 2-nopeuksisella vaihteistolla, joka mahdollistaa 2 nopeusalueen mekaanisen valinnan ihanteellista porausta varten joko pieni- tai suurihalkaisijaisilla teräsillä. Lisäksi moottori on varustettu elektronisella takaisinkytkentäisellä nopeudenvakaimella, joka pitää pyörimisnopeuden samana kuormituksesta riippumatta. Siinä on säädettävä nopeustoiminto, jota ohjataan säätöpyörällä. Siinä on pehmeä käynnistys ja elektroninen ylikuormitussuoja sekä mekaaninen liukukytkin turvallisuuden takaamiseksi. Mukana on sekä iskuporaus että vakioporaustoiminnot. Valinta iskuporauksen ja vakioporauksen välillä tehdään vaihteiston yläosassa olevalla valitsinkielekkeellä. SOVELTAMISALA Tätä konetta käytetään reikien poraamiseen betoniin, kiveen, muuraukseen ja putkitöihin, kuten ilmanjäähdyttimeen, sähkölaitteeseen, vesi- ja kaasuputkiin. Käyttäjä on vastuussa kaikista vahingoista, jotka johtuvat laitteen tahattomasta käytöstä. VAROTOIMET ◆ Lue kaikki varotoimet ennen käyttöä. ◆ Noudata tiukasti käyttöohjeita, näiden turvatoimien ja ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.FI

1. Pidä työalueesi puhtaana ja hyvin valaistuna. Epäjärjestys tai valaisemattomat työalueet voivat

aiheuttaa onnettomuuksia.

2. Älä työskentele räjähdysalttiissa ympäristössä sähkötyökalulla, koska siinä on syttyviä nesteitä,

kaasuja tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

3. Pidä lapset ja muut henkilöt poissa sähkötyökalun luota, kun käytät sitä. Kun huomio häiriintyy,

voit menettää laitteen hallinnan.

4. Ole tarkkaavainen, kiinnitä huomiota siihen, mitä teet ja mene sähkötyökalun kanssa töihin

järkevästi. Älä käytä sähkötyökalua, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetki huolimattomuus sähkötyökalua käytettäessä voi aiheuttaa vakavia vammoja.

5. Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisten suojavarusteiden,

kuten pölynaamarin, liukumattomien kenkien, suojakypärän tai kuulosuojaimien käyttö vähentää loukkaantumisriskiä.

6. Vältä tahatonta käynnistystä. Varmista, että sähkötyökalu on sammutettu ennen kuin liität sen

sähköverkkoon. Jos pidät sormesi kytkimessä sähkötyökalua kantaessasi tai kytket laitteen virtalähteeseen, kun se on päällä, seurauksena voi olla onnettomuuksia.

7. Poista säätötyökalut tai jakoavaimet ennen sähkötyökalun käynnistämistä. Kääntölaitteen päällä

oleva työkalu tai jakoavain voi aiheuttaa vammoja.

8. Vältä epänormaalia asentoa. Huolehdi turvallisesta seisomisesta ja säilytä tasapaino milloin

tahansa. Älä työskentele tikkailla. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

9. Käytä sopivia vaatteita. Älä käytä leveitä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet

poissa liikkuvista osista. Leveät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

10. Älä ylikuormita laitetta. Käytä työhösi sopivaa sähkötyökalua. Sopivalla sähkötyökalulla

työskentelet paremmin ja turvallisemmin ilmoitetulla suorituskykyalueella.

11. Älä käytä sähkötyökalua, jonka kytkin on vaurioitunut. Sähkötyökalu, jota ei voi kytkeä päälle ja

pois päältä, on vaarallinen ja se on korjattava.

12. Irrota pistoke pistorasiasta, ennen kuin teet instrumentin asetuksia, vaihdat lisävarusteita tai

asetat laitteen sivuun. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistymisen.

13. Pidä käyttämättömät sähkötyökalut poissa lasten ulottuvilta. Älä anna sellaisten henkilöiden

käyttää laitetta, jotka eivät tunne sitä tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

14. Jännite: Huomioi, että tehojännite ei saa olla yli + 5 % nimellisjännitteestä. Suuremmat jännitteet

voivat kuitenkin aiheuttaa korjaamattomia vahinkoja. Huomaa, että kun konetta käytetään generaattorin kautta, tämä ei tuota suurempia jännitepiikkejä.FI TUOTTEEN RAKENNE

2. Huuhteluvesiventtiili

4. Vesirengaskokoonpano (ulkoinen)

7. Pehmeä käynnistys ylikuormitus

8. Moottorin kokoonpano

9. Muovinen olkatuki

KÄYTTÖOHJEET: ◆ Käytä kuulosuojaimia käyttäessäsi konetta. ◆ Käytä laitteen mukana toimitettuja lisäkahvoja. ◆ Pidä kiinni kahvasta, kun käytät konetta. ÖLJYUPOTETUT EDUT Öljyupotettu timanttiporakone on eräänlainen pora teräsbetoni-, tiili-, kivi-, keramiikka- ja tulenkestävälle materiaalille. Se soveltuu laiteasennukseen, vesi- ja sähköasennukseen, tunneleihin ja muuhun rakentamiseen, asennukseen. Öljyupotetun tyyppisen timanttiporakoneen vaihteistoöljyllä on erittäin hyvä paine, kun vaihteiston kitkapinnan lämpötila on riittävän korkea. Kitkahäviöt parantavat huomattavasti vaihteiston käyttöikää. Vaihteistoöljyn kantokyky on korkea, edistää hampaiden pinnan suojaa. Korkeassa lämpötilassa se voi taata vaihteiston luotettavan voitelun. Viskositeettilämpötilan suorituskyky on hyvä työlämpötilan vaihtelulla, se varmistaa riittävän likviditeetin alhaisessa lämpötilassa, varmistaa nestemäisen öljyn hampaan pintaan ja laakerin kitkahäviön, estää loukkaantumisia. Korkeassa lämpötilassa viskositeetti ei laske liikaa, voi muodostaa riittävän paksua voiteluöljyä. Huomio: Yrityksemme ei ota vastuuta, koska kone ei ole kiinteä tai kiinteät turvalaitteet eivät ole asianmukaisessa paikassa aiheuttavat onnettomuuden.FI

1. Lue käyttöohje huolellisesti ennen käyttöä. Tätä konetta saavat käyttää vain koulutetut henkilöt.

2. Tarkista jännite ennen käynnistystä, tehojännite ei saa olla yli ±5 % nimellisjännitteestä.

Suuremmat jännitteet voivat kuitenkin aiheuttaa vahinkoja, kuten moottorin palamisen ja sähkövuotoja.

3. Käytä kypärää, eristäviä käsineitä, työvaatteita. Älä käytä leveitä vaatteita tai koruja, pidä hiukset

loitolla niiden vääntymisen varalta.

4. Tämä kone on suunniteltu märkäporanterille, älä käytä muita teriä äläkä lisää moottorin

5. Varo, ettei vesi pääse moottoriin, älä estä ilmanvaihtoa moottorin palaessa.

6. Tarkista työpaikka ennen käyttöä, poista vaarat, kuten korkeajännitejohdot, kaasuputkien

vesiputki ja tietoliikennelaitteisto ja niin edelleen.

7. Kiinnitä huomiota untuvakerroksen turvallisuuteen, jos kone poraa reikiä lattian läpi. Kun poraat

palkkipilarin, tarkista rakennuksen rakenne.

8. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja

tai pölyjä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

9. Varmista, että porakone alkaa toimia kuormittamattomana, kuormituksella aloittaminen on

kiellettyä tai voi aiheuttaa vahinkoja koneelle ja käyttäjille. Kiinnitä kone hyvin, jos se putoaa työskennellessäsi korkealla.

10. Käytä korkealaatuista kolmijohtimista kaapelia ja varmista, että kaapeli on kytketty maahan.

Maasulkukatkaisija tarvitaan. KÄYTTÖ

1. Paisuntapultin kiinnitys: Poraa reikä iskuporalla asetettuun asentoon, ruuvaa paisuntapultti,

varmista, että se on tiukka, kiinnitä timanttiporakone siihen ja säädä neljää säätöruuvia, jotta porakone ei heilu.

2. Tukitangon kiinnitys: määritä porauspaikka, tukitanko, säädä työntötangon pituus ja säädä

kiinnitysruuvit niin, että porauskoneisto muodostaa koko kosketuspinnan ja varmista, että poranterä ja pora pystysuora pinta, ei heilahtelua .

3. Kiinnitä poranterä, kytke virta ja vesi, siirrä säätötyökaluja, kytke päälle, kun porakone ei ole

kuormitettu, tarkista poranterä ja ääni, jos kaikki on kunnossa, avaa vesihana, kone voi alkaa porata kun vettä virtaa poranterästä.

4. Ota se hitaasti, kun ensin, kun poranterä leikkaa seinään, vaihda normaalinopeuteen. Hidasta,

kun porakone törmää teräkseen.

5. Porakoneissa on sekä mekaanisia että elektronisia suojauksia. Jos moottori toimii, kun poranterä

ei liiku porattaessa, poranterä on teroitettava tai syöttönopeus on liian nopea, vedä poranterä ulos ja syötä sitten uudelleen. Jos moottori pysähtyy porauksen aikana, palaa koneeseen ja hidasta syöttönopeutta.

6. Jonkin ajan käytön jälkeen kitkalevyn hankaus saattaa aiheuttaa luistoa. Ota kytkimen vaihde

pois vaihteistosta ja vaihda kitkalevyt yhtenäiseen kokoon, kiristä ruuvit. Aseta sitten vaihde takaisin vaihteistoon (tämän vaiheen tulee suorittaa koulutettu henkilö). VAIHTEIDEN OHJE Tehokkuuden parantamiseksi osa koneista on suunniteltu 2-vaihteisella vaihteistolla ja osa 3- vaihteisella vaihteistolla. “H” / “1” – suuri nopeus. “L” / “2” – alhainen nopeus. “H” / “1” – suuri nopeus. "M" / "2" - keskinopeus. “L” / “3” – alhainen nopeus.FI H -nopeus on pehmeän materiaalin poraamiseen pienellä poranterällä, M -nopeus kovaan materiaaliin keskikokoisella poranterällä, L -nopeus kovaan materiaaliin suurella poranterällä. Vaihda, kun kone pysähtyy tai pysähtyy. Vaihto paikalleen. Jos kara ei pyöri tai kuuluu ääntä käynnistyksen jälkeen, vaihde ei välttämättä vaihda paikalleen. Sammuta kone välittömästi ja vaihda sitten vaihde oikeaan paikkaan, pyöritä karaa edestakaisin samaan aikaan, kunnes vaihteisto on paikallaan. Älä vaihda vaihdetta koneen ollessa täydellä nopeudella, sillä se voi johtaa ylikuormitukseen tai juuttua.

L – alhainen nopeus M - keskinopeus H – suuri nopeus Virhe Aiheuttaa Ratkaisu Moottori ei toimi Virta pois päältä tai pistoke irti Kytke virta päälle, kytke Hiiliharja juuttuu kiinni ja irtoaa suunnasta Asenna hiiliharja uudelleen PRCD:n nollaus epäonnistui Paina nollauspainiketta tai käynnistä moottori uudelleen PRCD vaurioituu Chang PRCD Hidas poraus Poranterä kulunut Vaihda poranterä Syöttönopeus on liian alhainen Nopeuta syöttönopeutta Poranterä liimattiin lastuilla Puhdista poranterä, lisää vedenpainetta Pyörimisnopeus on liian suuri Vaihda alhaiseen nopeuteen Leikkaus teräkselle ja liukuminen Pienennä syöttönopeutta teräksen läpileikkauksen jälkeen lisää sitä Liikaa siruja reiässä Puhdista reiän pohja ja lisää vedenpainetta Vähemmän vettä tai vesivuotoa Tarkista palloventtiili ja veden virtaus Poranterä lasittumassa Teroita poranterä uudelleen hiomakoneella Poranterä jumissa Putki ja poranterä tai poranterä ja reiän seinämä oli juuttunut lastuihin. Jalusta ei ole kiinnitetty, siirrä paikka Sammuta kone, käännä poranterää oikealle ja vasemmalle avaimella tai vedä poranterä ulos ja riko ydinnäyte Pyörimisnopeus on liian suuri Kiinnitä teline uudelleen Leikkaus teräkselle ja liukuminen Kavenna väliä Poranterä leikkauksen alla Kara ei ole suora Korjaa tai vaihda kara Poranterä ei ole suora Vaihda poranterä Siruja ei voi huuhdella pois reiästä Lisää vedenpainetta, vedä poranterä ulos, puhdista reikä Vesitiiviste vuotaa Tiiviste on kulunut Vaihda tiiviste HUOLTO Varoitus: Vedä aina ja periaatteessa verkkopistoke pistorasiasta ennen huolto- tai korjaustöiden aloittamista. Puhdista kone kuivalla tai kostealla puhdistusliinalla, ei vesisuihkulla, varmista, ettei vesi pääse moottoriin ja kytkinrasiaan. Pidä tuuletusaukot puhtaina, älä unohda puhdistaa ytimen terän kierrettä ja rasvaa se, tarkasta kaikki ruuvit ja kiristä. Anna vain pätevän henkilöstön korjata työkalusi ja käytä vain alkuperäisiä varaosia. Muuten se voi aiheuttaa vahinkoa henkilölle tai koneelle.FI HIILIHARJA Kun olet käyttänyt konetta noin 300 tuntia, tarkista hiiliharjojen kuluminen ja vaihda ne tarvittaessa. Kuten kaikki muutkin moottoriin liittyvät työt, tämän saa tehdä sähköalan ammattilainen.NL Deze gebruikershandleiding is voor uw gemak vertaald met behulp van machinevertaling. Er zijn redelijke inspanningen geleverd om een nauwkeurige vertaling te leveren. Er is echter geen enkele geautomatiseerde vertaling perfect en het is dan ook niet de bedoeling dat deze menselijke vertalers vervangt. De officiële gebruikershandleiding is de Engelse versie. Eventuele discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen juridische gevolgen voor de naleving of handhaving. Als u vragen hebt over de juistheid van de informatie in de gebruikershandleiding, raadpleeg dan de Engelse versie van de inhoud. Deze versie is de officiële versie. Technische gegevens Parameterbeschrijving Parameterwaarde Productnaam Diamantboormachine Model MSW-DDM- 1900D MSW-DDM- 2300D MSW-DDM- O1800P MSW-DDM- O2100P Nominale spanning [V~] / frequentie [Hz] 230/50 Nominaal vermogen [W]
