NAUDOJIMO INSTRUKCIJA DDM2300D MSW

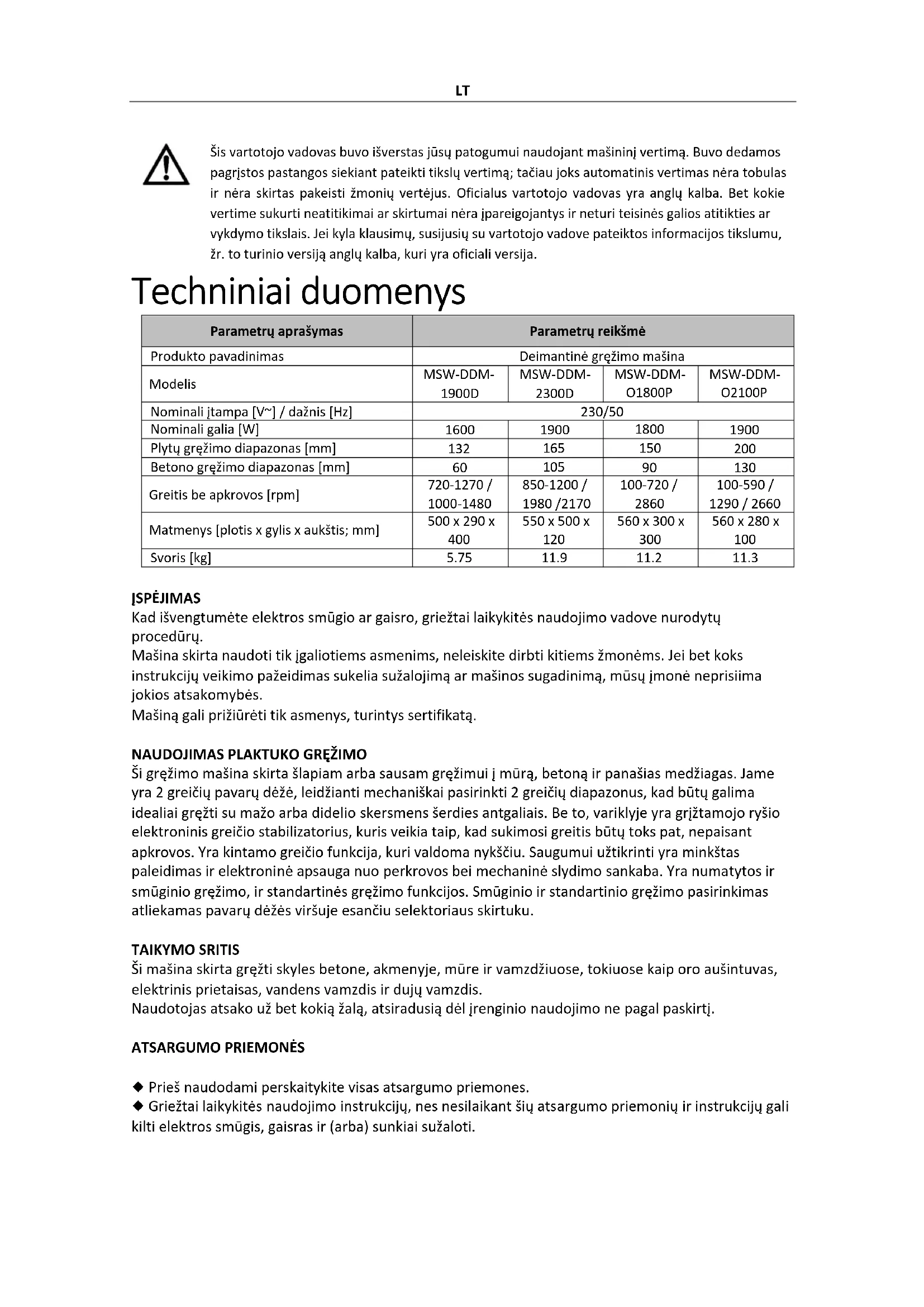

Produkto pavadinimas Deimantinis gręžimo aparatas

Plytų gręžimo diapazonas [mm]

ĮSPĖJIMAS Kad išvengtumėte elektros smūgio ar gaisro, griežtai laikykitės naudojimo vadove nurodytų procedūrų. Mašina skirta naudoti tik įgaliotiems asmenims, neleiskite dirbti kitiems žmonėms. Jei bet koks instrukcijų veikimo pažeidimas sukelia sužalojimą ar mašinos sugadinimą, mūsų įmonė neprisiima jokios atsakomybės. Mašiną gali prižiūrėti tik asmenys, turintys sertifikatą.

NAUDOJIMAS PLAKTUKO GRĘŽIMO

Ši gręžimo mašina skirta šlapiam arba sausam gręžimui į mūrą, betoną ir panašias medžiagas. Jame yra 2 greičių pavarų dėžė, leidžianti mechaniškai pasirinkti 2 greičių diapazonus, kad būtų galima idealiai gręžti su mažo arba didelio skersmens šerdies antgaliais. Be to, variklyje yra grįžtamojo ryšio elektroninis greičio stabilizatorius, kuris veikia taip, kad sukimosi greitis būtų toks pat, nepaisant apkrovos. Yra kintamo greičio funkcija, kuri valdoma nykščiu. Saugumui užtikrinti yra minkštas paleidimas ir elektroninė apsauga nuo perkrovos bei mechaninė slydimo sankaba. Yra numatytos ir smūginio gręžimo, ir standartinės gręžimo funkcijos. Smūginio ir standartinio gręžimo pasirinkimas atliekamas pavarų dėžės viršuje esančiu selektoriaus skirtuku. TAIKYMO SRITIS Ši mašina skirta gręžti skyles betone, akmenyje, mūre ir vamzdžiuose, tokiuose kaip oro aušintuvas, elektrinis prietaisas, vandens vamzdis ir dujų vamzdis. Naudotojas atsako už bet kokią žalą, atsiradusią dėl įrenginio naudojimo ne pagal paskirtį.

◆ Prieš naudodami perskaitykite visas atsargumo priemones. ◆ Griežtai laikykitės naudojimo instrukcijų, nes nesilaikant šių atsargumo priemonių ir instrukcijų gali kilti elektros smūgis, gaisras ir (arba) sunkiai sužaloti.LT

1. Laikykite savo darbo vietą švarią ir gerai apšviestą. Netvarkingos arba neapšviestos darbo vietos

gali sukelti nelaimingus atsitikimus.

2. Nedirbkite su elektriniu įrankiu sprogioje aplinkoje, nes yra degių skysčių, dujų ar dulkių.

Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.

3. Naudodami elektrinį įrankį laikykite atokiai nuo vaikų ir kitų asmenų. Kai būsite išsiblaškę, galite

prarasti įrenginio kontrolę.

4. Būkite dėmesingi, atkreipkite dėmesį į tai, ką darote, ir protingai eikite į darbą su elektriniu

įrankiu. Nenaudokite elektrinio įrankio, kai esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų. Vieną akimirką neatsargus naudojant elektrinį įrankį gali rimtai susižaloti.

5. Dėvėkite asmenines apsaugos priemones ir visada naudokite akinius. Dėvint asmenines apsaugos

priemones, tokias kaip dulkių kaukė, neslystantys batai, apsauginis šalmas ar klausos apsaugos priemonės, sumažina traumų riziką.

6. Venkite netyčinio paleidimo. Prieš prijungdami prie elektros tinklo, įsitikinkite, kad elektrinis

įrankis yra išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant jungiklio arba prijungiate įrenginį prie maitinimo, kai jis įjungtas, tai gali sukelti nelaimingus atsitikimus.

7. Prieš įjungdami elektrinį įrankį, nuimkite reguliavimo įrankius arba veržliarakčius. Ant sukimo

įtaiso esantis įrankis arba veržliaraktis gali susižaloti.

8. Venkite nenormalios laikysenos. Rūpinkitės saugiu stovėjimu ir visada išlaikykite pusiausvyrą.

Nedirbkite ant kopėčių. Taigi, netikėtose situacijose galite geriau valdyti elektrinį įrankį.

9. Dėvėkite tinkamus drabužius. Nedėvėkite plačių drabužių ar papuošalų. Plaukus, drabužius ir

pirštines laikykite toliau nuo judančių dalių. Plačius drabužius, papuošalus ar ilgus plaukus gali užkliūti judančios dalys.

10. Neperkraukite įrenginio. Naudokite savo darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu

įrankiu dirbate geriau ir saugiau deklaruotame veikimo diapazone.

11. Nenaudokite elektrinio įrankio, kurio jungiklis pažeistas. Elektrinis įrankis, kurio negalima įjungti ir

išjungti, yra pavojingas ir turi būti suremontuotas.

12. Prieš atlikdami prietaiso nustatymus, keisdami priedus arba pastatydami prietaisą į šalį, ištraukite

kištuką iš lizdo. Šia saugos priemone išvengiama netyčinio elektrinio įrankio įsijungimo.

13. Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Neleiskite naudotis

prietaisu asmenims, kurie nėra susipažinę su juo arba neperskaitė šios instrukcijos. Elektriniai įrankiai yra pavojingi, jei juos naudoja nepatyrę asmenys.

14. Įtampa: atkreipkite dėmesį, kad maitinimo įtampa turi būti ne didesnė kaip + 5% vardinės

įtampos. Tačiau aukštesnė įtampa gali sukelti nepataisomą žalą. Atkreipkite dėmesį, kad naudojant mašiną per generatorių, tai nesukuria didesnės įtampos smailės.LT

6. Pagrindinė rankena

7. Minkštas paleidimas nuo perkrovos

8. Variklio surinkimas

9. Plastikinė pečių atrama

NAUDOJIMO INSTRUKCIJA: ◆ Dirbdami su mašina dėvėkite klausos apsaugos priemones. ◆ Naudokite papildomas rankenas, pateiktas kartu su įrenginiu. ◆ Dirbdami su mašina laikykite už rankenos.

ALIEJUS NAUDOJAMI PRIVALUMAI

Alyvos tipo deimantinė gręžimo mašina yra gelžbetonio, plytų, akmens, keramikos ir ugniai atsparių medžiagų grąžtas. Jis tinka įrangos montavimui, vandens ir elektros instaliacijai, tuneliams ir kitai statybai, montavimui. Alyva panardinto tipo deimantinio gręžimo staklių pavarų alyva turi labai gerą slėgį, kai krumpliaračio tinklelio trinties paviršiaus temperatūra yra pakankamai aukšta. Trinties nuostoliai labai pailgina pavaros tarnavimo laiką. Pavarų alyvos laikomoji galia yra didelė, palanki danties paviršiaus apsaugai. Esant aukštai temperatūrai, jis gali garantuoti patikimą pavaros sutepimą. Klampumo temperatūros charakteristikos yra geros kintant darbinei temperatūrai, užtikrina pakankamą skystumą esant žemai temperatūrai, užtikrina skystos alyvos patekimą į danties paviršių ir guolių trinties praradimą, apsaugo nuo traumų. Aukštoje temperatūroje klampumas per daug nesumažėja, gali susidaryti pakankamai tiršta tepalinė alyva. Dėmesio: Mūsų įmonė neprisiima jokios atsakomybės, nes mašina nėra tvirta arba fiksuotos saugos priemonės nėra tinkamoje vietoje, sukelia avariją.LT SAUGI EKSPLOATACIJA

1. Prieš naudodami atidžiai perskaitykite vadovą. Šią mašiną gali naudoti tik apmokyti žmonės.

2. Prieš paleisdami patikrinkite įtampą, maitinimo įtampa turi būti ne didesnė kaip ±5% vardinės

įtampos. Tačiau aukštesnė įtampa gali sugadinti variklį ir sukelti elektros nuotėkį.

3. Dėvėkite šalmą, izoliacines pirštines, darbo drabužius. Nedėvėkite plačių drabužių ar papuošalų,

saugokite plaukus nuo jų, jei jie susisuktų.

4. Ši mašina skirta šlapiam grąžtams, nenaudokite kitų grąžtų ir nedidinkite variklio apkrovos.

5. Atkreipkite dėmesį, kad vanduo nepatektų į variklį, neužblokuokite ventiliacijos, jei variklis

6. Prieš pradėdami dirbti, patikrinkite darbo vietą, pašalinkite pavojų, pvz., aukštos įtampos elektros

linijas, dujotiekio vandens vamzdžius ir telekomunikacijų įrenginius ir pan.

7. Atkreipkite dėmesį į pūkų sluoksnio saugumą, jei mašina turėtų gręžti skylutes per grindis.

Gręždami sijos koloną, patikrinkite pastato konstrukciją.

8. Nedirbkite su elektriniu įrankiu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių.

Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.

9. Įsitikinkite, kad sėjamoji pradeda veikti be apkrovos, pradėti nuo apkrovos draudžiama arba gali

būti padaryta žala mašinai ir naudotojams. Gerai pritvirtinkite mašiną, jei ji nukristų dirbant aukštoje vietoje.

10. Naudokite aukštos kokybės trijų gyslų kabelį ir įsitikinkite, kad kabelis prijungtas prie žemės.

Būtinas įžeminimo grandinės pertraukiklis. OPERACIJA

1. Išsiplėtimo varžto tvirtinimas: Išgręžkite skylę smūginiu grąžtu nustatytoje padėtyje, prisukite

išsiplėtimo varžtą, įsitikinkite, kad jis tvirtai priveržtas, pritvirtinkite prie jo deimantinį gręžtuvą ir sureguliuokite keturis reguliavimo varžtus, kad gręžtuvas nesisvyruotų.

2. Atraminio strypo tvirtinimas: nustatykite gręžimo vietą, atraminį strypą, sureguliuokite stūmimo

strypo ilgį ir sureguliuokite tvirtinimo varžtus taip, kad gręžimo įrenginio pagrindas būtų pilnas kontaktinis paviršius, ir užtikrinkite, kad grąžtas ir grąžtas būtų vertikaliai, be svyravimo. .

3. Sutaisykite grąžtą, prijunkite maitinimo ir vandens tiekimą, perkelkite reguliavimo įrankius,

įjunkite, kai gręžimo mašina neapkrauta, patikrinkite grąžtą ir garsą, jei viskas gerai, atidarykite vandens čiaupą, mašina gali pradėti gręžti kai vanduo teka iš grąžto.

4. Lėtai, kai grąžtas įpjovė sieną, perjunkite į normalų greitį. Sulėtinkite greitį, kai gręžimo mašina

atsitrenkia į plieną.

5. Gręžimo staklėse yra ir mechaninės, ir elektroninės apsaugos. Jei gręžimo metu variklis veikia, o

grąžtas nejuda, reiškia, kad grąžtą reikia pagaląsti arba padavimo greitis yra per didelis, ištraukite grąžtą ir vėl paduokite. Jei variklis sustoja gręžiant, grįžkite į mašiną ir sumažinkite padavimo greitį.

6. Po tam tikro naudojimo laiko trinties plokštės dilimas gali sukelti paslydimą. Išimkite sankabos

pavarą iš pavarų dėžės ir pakeiskite trinties plokštes į vienodą dydį, priveržkite varžtus. Tada įdėkite pavarą atgal į pavarų dėžę (Šį veiksmą turi atlikti apmokytas asmuo).

PAVARŲ PERJUNGIMO INSTRUKCIJA

Siekiant pagerinti efektyvumą, kai kurios mašinos yra suprojektuotos su 2 greičių pavarų perjungimu, o kitos - su 3 greičių perjungimu. „H“ / „1“ – didelis greitis. „L“ / „2“ – mažas greitis. „H“ / „1“ – didelis greitis. „M“ / „2“ – vidutinis greitis. „L“ / „3“ – mažas greitis.LT H greitis skirtas gręžti minkštą medžiagą mažu grąžtu, M greitis skirtas kietoms medžiagoms gręžti vidutiniu grąžtu, L greitis skirtas kietoms medžiagoms gręžti dideliu grąžtu. Perjunkite, kai mašina sustoja arba sustos. Perkelkite į vietą. Jei velenas nesisuka arba po paleidimo girdisi triukšmas, pavara gali neperjungti. Nedelsdami išjunkite mašiną, tada perjunkite pavarą į tinkamą vietą, tuo pačiu metu sukite veleną pirmyn ir atgal, kol persijungs. Neperjunkite pavarų, kai mašina veikia visu greičiu, nes tai gali sukelti perkrovą arba įstrigti.

L – mažas greitis M – vidutinis greitis H – didelis greitis Klaida Priežastis Sprendimas Variklis neveikia Išjungtas maitinimas arba atjungtas kištukas Įjunkite, prijunkite Anglies šepetys užstringa ir atsiskiria nuo perjungiklio Iš naujo sumontuokite anglinį šepetį Nepavyko iš naujo nustatyti PRCD Paspauskite atstatymo mygtuką arba iš naujo paleiskite variklį PRCD bus sugadintas Chang PRCD Lėtas gręžimas Grąžtas susidėvėjęs Pakeiskite grąžtą Maitinimo greitis per mažas Paspartinkite šėrimo greitį Grąžtas buvo įklijuotas drožlėmis Išvalykite grąžtą, padidinkite vandens slėgį Sukimosi greitis per didelis Keisti į mažą greitį Pjovimas ant plieno ir slydimas Sumažinkite padavimo greitį, perpjovę plieną, padidinkite jį Per daug drožlių skylėje Išvalykite skylės dugną ir padidinkite vandens slėgį Mažesnis vandens tiekimas arba vandens nutekėjimas Patikrinkite rutulinį vožtuvą ir vandens srautą Grąžtas tampa glazūruotas Dar kartą pagaląskite grąžtą šlifuokliu Užstrigo grąžtas Vamzdis ir grąžtas arba grąžtas ir skylės sienelė buvo užstrigę drožlių. Stovas neapsaugotas, perkelkite vietą Išjunkite mašiną, pasukite grąžtą į dešinę ir į kairę veržliarakčiu arba ištraukite grąžtą ir sulaužykite šerdies pavyzdį Sukimosi greitis per didelis Iš naujo pritvirtinkite stovą Pjovimas ant plieno ir slydimas Sumažinkite tarpą Pjovimo metu grąžtas Velenas nėra tiesus Pataisykite arba pakeiskite veleną Grąžtas nėra tiesus Pakeiskite grąžtą Skiedrų negalima išplauti iš skylės Padidinkite vandens slėgį, ištraukite grąžtą, išvalykite skylę Vandens sandariklis nesandarus Antspaudas susidėvėjęs Pakeiskite sandariklį

Įspėjimas: Prieš pradėdami techninės priežiūros ar remonto darbus, visada ir iš esmės ištraukite maitinimo kištuką. Valykite mašiną sausa arba drėgna valymo šluoste, o ne vandens srove, įsitikinkite, kad vanduo nepatektų į variklį ir jungiklių dėžę. Laikykite vėdinimo angas švarias, nepamirškite išvalyti šerdies antgalio sriegio ir sutepti, patikrinkite visus varžtus ir priveržkite.LT Įrankį taisyti leiskite tik kvalifikuotam personalui ir tik su originaliomis atsarginėmis dalimis. Priešingu atveju tai gali sugadinti žmogų arba mašiną.
