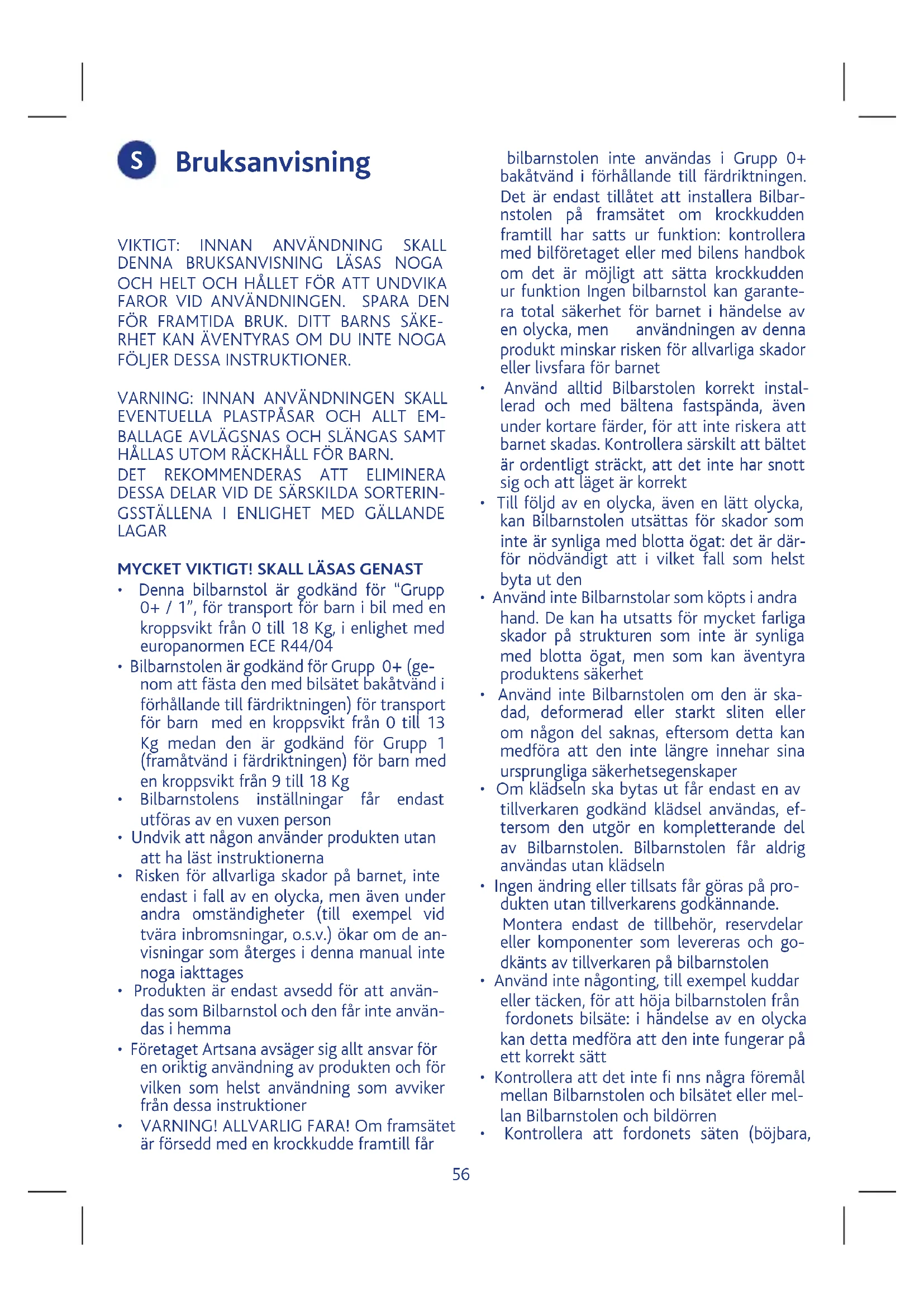

BRUKSANVISNING New Zenith CHICCO

• Denna bilbarnstol är godkänd för "Grupp 0+ / 1", för transport för barn i bil med en kroppsvikt från 0 till 18 Kg, i enlighet med europanormen ECE R44/04
• Bilbarnstolen är godkänd för Grupp 0+ (genom att fästa den med bilsätet bakåtvänd i förhållande till färdriktningen) för transport för barn med en kroppsvikt från 0 till 13 Kg medan den är godkänd för Grupp 1 (framåtvänd i färdriktningen) för barn med en kroppsvikt från 9 till 18 Kg
• Bilbarnstolens inställningar får endast utföras av en vuxen person
• Undvik att någon använder produkten utan att ha läst instruktionerna
• Risken för allvarliga skador på barnet, inte endast i fall av en olycka, men även under andra omständigheter (till exempel vid tvära inbromsningar, o.s.v.) ökar om de anvisningar som återges i denna manual inte noga iakttages
• Produkten är endast avsedd för att användas som Bilbarnstol och den får inte användas i hemma
• Företaget Artsana avsäger sig allt ansvar för en oriktig användning av produkten och för vilken som helst användning som avviker från dessa instruktioner
• VARNING! ALLVARLIG FARA! Om framsätet är försedd med en krockkudde framtill får

bilbarnstolen inte användas i Grupp 0+ bakåtvänd i förhållande till färdriktningen. Det är endast tillåtet att installera Bilbarnstolen på framsätet om krockkudden framtill har satts ur funktion: kontrollera med bilföretaget eller med bilens handbok om det är möjligt att sätta krockkudden ur funktion Ingen bilbarnstol kan garante- ra total säkerhet för barnet i händelse av en olycka, men användningen av denna produkt minskar risken för allvarliga skador eller livsfara för barnet

- Använd alltid Bilbarstolen korrekt installerad och med bältena fastspända, även under kortare färder, för att inte riskera att barnet skadas. Kontrollera särskilt att bältet är ordentligt sträckt, att det inte har snott sig och att läget är korrekt

- Till följd av en olycka, även en lätt olycka, kan Bilbarnstolen utsättas för skador som inte är synliga med blotta ögat: det är därför nödvändigt att i vilket fall som helst byta ut den

- Använd inte Bilbarnstolar som köpts i andra hand. De kan ha utsatts för mycket farliga skador på strukturen som inte är synliga med blotta ögat, men som kan äventyra produktens säkerhet

- Använd inte Bilbarnstolen om den är ska- dad, deformerad eller starkt sliten eller om någon del saknas, eftersom detta kan medföra att den inte längre innehar sina ursprungliga säkerhetsegenskaper

- Om klädseln ska bytas ut får endast en av tillverkaren godkänd klädsel användas, eftersom den utgör en kompletterande del av Bilbarnstolen. Bilbarnstolen får aldrig användas utan klädseln

- Ingen ändring eller tillsats får göras på produkten utan tillverkarens godkännande. Montera endast de tillbehör, reservdelar eller komponenter som levereras och godkänts av tillverkaren på bilbarnstolen

- Använd inte någonting, till exempel kuddar eller täcken, för att höja bilbarnstolen från fordonets bilsäte: i händelse av en olycka kan detta medföra att den inte fungerar på ett korrekt sätt

- Kontrollera att det inte fi nns några föremål mellan Bilbarnstolen och bilsätet eller mellan Bilbarnstolen och bildörren

- Kontrollera att fordonets säten (böjbara,

fällbara eller vridbara) är ordentligt fastkopplade

- Kontrollera att inga föremål eller bagage som inte är ordentligt fastsatta eller som är placerade på ett osäkert sätt transporteras i bilen, särskilt på den bakre hyllan, eftersom de kan skada passagerarna i händelse av en olycka eller en tvär inbromsning

- Låt inte andra barn leka med Bilbarnstolens tillbehör eller delar

- Lämna inte barnet ensamt i bilen. Det kan vara farligt!

- Transportera in mer än ett barn åt gången i Bilbarnstolen

- Kontrollera att alla passagerare i bilen använder sitt säkerhetsbälte, dels för sin egen säkerhet, men även för att de skulle kunna stöta till och skada barnet under resan i händelse av en olycka eller en tvär inbromsning.

- Stanna bilen på en säker plats innan Du utför några inställningar på Bilbarnstolen eller på barnet under färden

- Kontrollera regelbundet under transporten att barnet inte öppnar säkerhetsbältets bälteslås och att det inte mixtrar med bilbarnstolen eller delar av denna

- Ge inte mat till barnet under färden, särskilt inte klubbor, glasspinnar eller något annat på pinnar. I händelse av en olycka eller en tvär inbromsning kan de skada barnet

- Gör ofta uppehåll vid längre resor. Barnet blir mycket lätt trött inne i Bilbarnstolen. Ta inte ut barnet från Bilbarstolen av något som helst skäl medan bilen är i rörelse. Om barnet behöver uppmärksamhet är det nödvändigt att hitta en säker plats och stanna bilen.

Ta inte bort etiketter och märken från kläd- seln eftersom detta skulle kunna skada själ- va klädseln

- Undvik att göra längre uppehåll på soliga platser med Bilbarnstolen, eftersom detta kan förorsaka att materialens och tygernas färg bleknar

- Om ìilen har stått stilla i solen, ska bilbarnstolen noga inspekteras innan barnet placeras i den, och kontrollera att inga delar har överhettats. Låt den i så fall svalna innan Du placerar barnet på nytt i den, för att undvika brännskador.

- När barnet inte transporteras ska Bilbar-

nstolen i vilket fall som helst lämnas fastkopplad eller placeras i bagageutrymmet. Om Bilbarnstolen inte är fastkopplad kan den utgöra en fara för passagerarna i händelse av en olycka eller tvära inbromsningar

VIKTIG INFORMATION

1. Detta är en "Universal" fastspänningsanordning för barn, som är godkänd enligt Standard Nr. 44, rev. serie 04. Den är lämplig för allmän användning i fordon och är kompatibel med de fl esta bilsäten, men inte med alla.
2. Det är lättare att erhålla en perfekt kompatibilitet i de fall när fordonets tillverkare uppger i fordonets handbok att fordonet är förberett för montering av "Universala" barnfastspänningsanordningar för den aktuella åldern.
3. Denna fastspänningsanordning har klassifi cerats "Universal" enligt kriterier för godkännande som är strängare i förhållande till föregående modeller som inte förfogar över detta meddelande.
4. Den är lämplig för användning i fordon som är försedda med 2 – punktsbälte (endast som Grupp 1) eller 3 – punktsbälte (som Grupp 0+ och Grupp1) som är statiskt eller försett med upprullningsautomatik och godkänt enligt Standarden UN/ECE Nr. 16 eller andra motsvarande standarder.
5. I händelse av tvivel, kontakta tillverkaren för fastspänningsanordningen eller återförsäljaren.

BEGRÄNSNINGAR OCH KRAV VID ANVÄNDNINGEN AVSEENDE PRODUKTEN OCH BILSÄTET

VARNING! Respektera noga följande begrän- sningar och krav avseende produkten och bi- lens sittplats: om detta inte görs garanteras inte säkerheten

Använd inte denna Bilbarnstol på sittplatser som är vända sidledes eller bakåtvända i förhållande till färdriktningen (Figur 1)

När bilbarnstolen används som Grupp 0+ ska den sättas fast i bilen genom att uteslutande använda ett 3 - punktsbälte (Figur 2). Det är dessutom nödvändigt att luta Bilbarnstolen så mycket som möjligt (se avsnittet "Bilbarnstolens ställbarhet")

När den däremot används som Grupp 1 kan den sättas fast i bilen genom att använda an- tingen ett 2 – punktsbälte (Figur 3) eller ett 3 - punkstbälte

VARNING! Enligt olycksstatistikerna är bilens baksäten vanligtvis säkrare än framsätet och är alltså att föredra för installationen av Barnstolen. I synnerhet är den säkraste sittplatsen baksätet i mitten: i detta fall, om det är tillåtet, rekommenderas att placera Bilbarnstolen på baksätet i mitten.

Om bilbarnstolen placeras på framsätet rekommenderas det, för en större säkerhet, att skjuta tillbaka bilsätet så mycket det går och som är möjligt när det fi nns andra passagerare i baksätet.

Om bilen är försedd med en höjdjusteringsanordning av bältet ska denna fästas i det lägsta läget. Kontrollera sedan att bältets justeringsanordning är i tillbakaskjutet läge (eller åtminstone i rät linje) i förhållande till ryggen på bilens sittplats (Figur 4)

I händelse av installation på vilken som helst sittplats som är skyddad av krockkudde ska bilens handbok alltid konsulteras.

SKÖTSEL

Rengöringen och skötseln får endast utföras av en vuxen person

Rengöring av klädseln

Bilbarnstolens klädsel kan tas av helt och hållet och tvättas. Följd de tvättråd som står på klädselns etikett.

Rengör klädseln genom att endast använda en tvättsvamp, tvättvål och vatten.

Använd inte slipande rengöringsmedel eller lösningsmedel.

Centrifugera inte klädseln och låt den torka utan att vrida ut den.

Delarna i plast får uteslutande rengöras med en duk som fuktats i vatten eller med ett milt rengöringsmedel.

Använd inte slipande rengöringsmedel eller lösningsmedel

De rörliga delarna på Bilbarnstolen får inte smörjas på något sätt.

Kontroll på att beståndsdelarna är i oska-dat skick

Det rekommenderas att regelbundet kontrollera att följande beståndsdelar är i oskadat skick och att de inte är slitna:

• klädsel: kontrollera att vadderingarna inte sticker ut och att det inte lossnar några delar från dem. Kontrollera sömmarnas tillstånd. De ska vara hela.
• plastdetaljer: kontrollera förslitningen av alla delar i plast. De får inte uppvisa tydliga tecken på skador eller ha förlorat sin färg.

Hur produkten ska förvaras

När barnstolen inte är installerad i bilen ska den förvaras på en torr plats och långt från värmekällor och skyddad mot damm, fukt och direkt solljus.

BRUKSANVISNING

Beståndsdelar

A. Klädsel
B. Miniinsats
C. Tre muddar (axelband och mittstötskydd)
D. Slitsar för genomgång av Bilbarnstolens säkerhetsbälten
E. Tryckknapp för justering av bältenas längd
F. Rem för justering av bältenas längd
G. Spak för reglering av Bilbarnstolens ställbarhet
H. Sidostyrningar för bilens höftbälte som Grupp 0+

I. Bärhandtag
J. Styrning för bilens axelbälte som Grupp 0+
K. Sidoklämmor för bilens axelbälte som Grupp 1
L. Sidostyrningar för bilens höftbälte som Grupp 1

M. Bakre skydd

N. Ankarformad hake

O. Säkerhetsbälten

P. Låsbleck för säkerhetsbältena

Q. Bälteslås för säkerhetsbältena

R. Tryckknapp för bältesläsets öppning

Innehållsförteckning

• Justering av läget för Bilbarnstolens säkerhetsbälten
• Fastsättning av Bilbarnstolen i bil som Grupp 0+ (0-13 Kg)
• Fastsättning av Bilbarnstolen i bil som

Grupp 1 (9-18 Kg)

• Placering av barnet
  • Bilbarnstolens ställbarhet
• Hur klädseln tas av

Justering av läget för Bilbarnstolens säkerhetsbälten

WARNING! Bältena ska alltid anpassas efter barnets tillväxt

Innan Bilbarnstolen installeras i bilen är det nödvändigt att fastspänningsbältena positioneras i riktig höjd. Det korrekta läget för bältena är något under axlarnas höjd (Figur 5). Bilbarnstolen är försedd med 4 lägen för justeringen i höjlded.

Bilbarnstolen är försedd med en miniinsats för att garantera att barnet sitter säkert och bekvämare från födseln upp till en kroppsvikt på 6 Kg (Figur 6)

Innan miniinsatsen installeras ska Du kontrollera att bältena har förts in i den understa slitsen: detta är det enda läget som tillåts för användningen med detta tillbehör.

WARNING: för att garantera maximal säkerhet åt barnet ska miniinsatsen inte användas om barnets kroppsvikt överskrider 6 Kg

För att justera bältena i höjdled gör Du på följande sätt:

1. Ta bort skyddet som är beläget på Bilbarnstolens undre del (Figur 7) och dra ut de två ändarna på bältet från den ankarformade haken (Figur 8)
2. Dra ut bältets ändar från Bilbarnstolens ryggdel och från axelbanden (Figur 9)
3. Dra ut axelbanden från Bilbarnstolen (Figur 10)
   Efter att Du har bestämt den korrekta höjden för Ditt barn, återmonteras säkerhetsbältet på följande sätt:
4. För in axelbanden i den valda slitsen (Figur 11)
5. För in bältenas ändar i axelbanden och därefter i de två slitsarna för bältenas genomgång (Figur 12)
6. Efter att ha kontrollera att bältet inte har snott sig på något ställe, hakar Du fast de två ändarna i den avsedda ankarformade haken på Bilbarnstolens baksida och monterar på nytt skyddet.

WARNING: när den understa slitsen används för genomgången av barnets bälte är det nödvändigt att kontrollera att detta löper så- som beskrivs i det följande:

1. Låt bältet löpa runt styrningen som är belägen på det horisontala röret, som sitter på baksida av ryggdelen (Figur 13)
2. Haka därefter fast bältets två ändar på den ankarformade haken (Figur 14)

Fastsättning av Bilbarnstolen i bil som Grupp 0+ (0-13 Kg)

När Bilbarnstolen används som Grupp 0+ ska den sättas fast i bilen uteslutande genom att använda ett 3 – punktsbälte. Det är dessutom nödvändigt att luta Bilbarnstolen så mycket som möjligt (se avsnittet "Bilbarnstolens ställbarhet")

1. Placera Bilbarnstolen på det bilsäte där den ska installeras (Figur 15)
2. Låt höftbältet löpa i de två sidostyrningarna, såsom visas i fi gur 16
3. Dra höftbältet och försäkra Dig om att det inte glider ut ur de ovan nämnda styrningarna medan Bilbarnstolen stöder ordentligt på bilsätet (Figur 17)
4. Låt axelbältet löpa i den blå bakre styrningen som är belägen upptill, på baksidan av ryggdelen (Figur 18). Sträck hela tiden bältet och kontrollera att det inte finns några bandöverskott och att bältet inte har snott sig

Fastsättning av Barnstolen i bil som Grupp 1 (9-18 Kg)

När Bilbarnstolen används som Grupp 1 kan den sättas fast i bilen genom att använda an- tingen ett 2 – punktsbälte eller ett 3 – punk- tsbälte.

1. Placera Bilbarnstolen på det bilsäte där den ska installeras
2. Öppna sidoklämman (Figur 19)
3. Dra ut bilens säkerhetsbälte och låt det löpa bakom Bilbarnstolens ryggdel (Figur 20)
4. Efter att Du har låtit det komma ut från Bilbarnstolens andra sida, fäster Du bilens säkerhetsbälte i det avsedda bälteslåset (Fig. 21)

Kontrollera att höftbältet löper i de avsedda styrningarna

1. Ta tag i axelbältet och dra ut det och låt det därefter löpa i den avsedda klämman, såsom visas i fi gur 22
2. Stäng fastsättningsklämman (Figur 23).

Nu är Bilbarnstolen fastsatt

Om Du däremot ska installera Bilbarnstolen på baksätet i mitten som är försett med ett 2 – puktsbälte gör Du på följande sätt:

1. Placera Bilbarnstolen på det bilsäte där den ska installeras
2. Dra ut bilens säkerhetsbälte och låt det löpa bakom Bilbarnstolens ryggdel.
3. Efter att Du har låtit det komma ut från Bilbarnstolens andra sida fäster Du bilens säkerhetsbälte i det avsedda bälteslåset.
4. Dra ut den fria ändan av bilens säkerhetsbälte och se till att Bilbarnstolen ligger an ordentligt mot bilsätet

Efter installationen, både som Grupp 0+ och som Grupp 1, ska Du alltid kontrollera att bilens bälte är korrekt sträckt och att bilbältets bälteslås inte tvingar ut bältet från det avsedda sätet. Kontrollera dessutom att bilbältets bälteslås inte kommer i beröring med höftbältets sidostyrningar, eftersom dessa tillständ skulle kunna äventyra bilbarnstolens effektivitet i händelse av en olycka.

Placering av barnet

1. Öppna tygplösen som fi nns på sittplatsen (Figur 24), tryck på justeringsknappen i metall som sitter under tygplösen och, genom att hela tiden hålla den intryckt, drar Du samtidigt ut Bilbarnstolens två bälten helt och hålet (Figur 25)
2. Lossa säkerhetsbältets bälteslås genom att trycka på den röda knappen (Figur 26) och placera sedan barnet i Bilbarnstolen
3. Spänn fast Bilbarnstolens bälte (Figur 27). På grund av den särskilda formen på de två låsblecken i metall är det inte möjligt att endast föra in ett enda låsbleck
4. Sträck Bilbarnstolens säkerhetsbälten på ett lämpligt sätt genom att dra i den avsedda remmen för justeringen. Kom ihåg att dessa ska ligga an på ett perfekt sätt mot barnets kropp (Figur 28)
5. Justera axelbanden genom att dra i dem (Figur 29)

Bilbarnstolens ställbarhet

1. För att reglera Bilbarnstolen i det läge som lämpar sig bäst för barnet drar Du i spaken som sitter under Bilbarnstolen (Figur 30). Välj det lämpligaste läget, släpp spaken och försäkra Dig om att Bilbarnstolen är

låst.

Bilbarnstolen är godkänd för transport både i läget med större lutning och i läget med mindre lutning i Grupp 1. Som Grupp 0+ får den däremot uteslutande användas i läget med större lutning.

Hur klädseln tas av

1. Gå vidare med momenten som beskrivs från punkt 1 till punkt 3 och dra sedan ut säkerhetsbältenas bälteslås från mittstötskyddet (Figur 31)
2. Ta av klädseln (Figur 32)
   För att på nytt sätta på klädseln på Bilbarnstolen upprepas de nyss beskrivna arbetsmomenten i omvänd ordning.

FÖR YTTERLIGARE INFORMATIONER:

ARTSANA SPA

Kundtjänst

OBSERVERA! Eftersom Bilbarnstolen och dess tillbehör marknadsföres i olika versioner kan tillgängligheten variera på olika marknader.
