MANUAL DE UTILIZARE New Zenith CHICCO

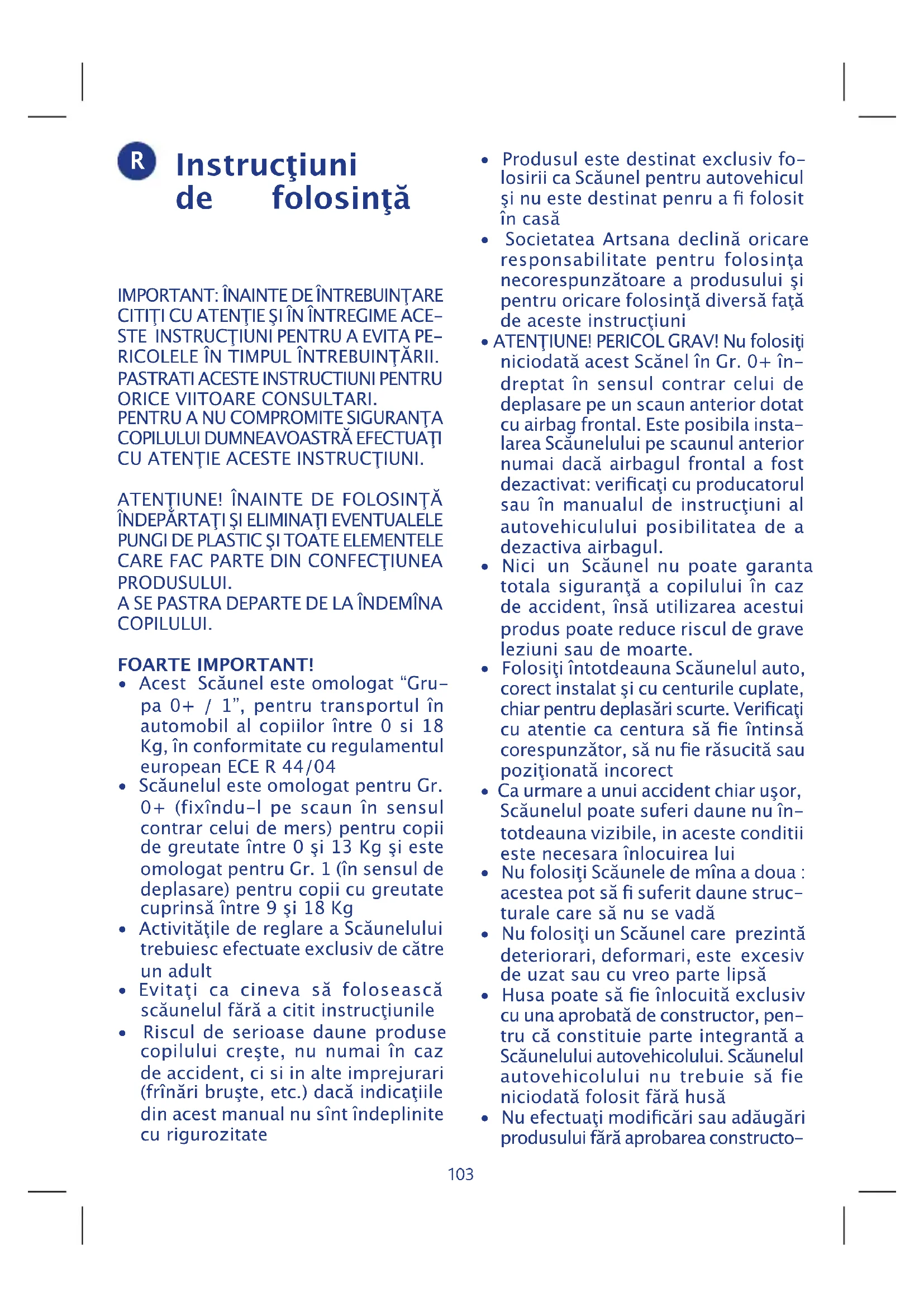

• Instrucţiuni de folosinţă

• Acest Scăunel este omologat “Gru- pa 0+ / 1”, pentru transportul în automobil al copiilor între 0 si 18 Kg, în conformitate cu regulamentul european ECE R 44/04

• Scăunelul este omologat pentru Gr. 0+ (fixîndu-l pe scaun în sensul contrar celui de mers) pentru copii de greutate între 0 şi 13 Kg şi este omologat pentru Gr. 1 (în sensul de deplasare) pentru copii cu greutate cuprinsă între 9 şi 18 Kg

• Activităţile de reglare a Scăunelului trebuiesc efectuate exclusiv de către un adult

• Evitaţi ca cineva să folosească scăunelul fără a citit instrucţiunile

• Riscul de serioase daune produse copilului creşte, nu numai în caz de accident, ci si in alte imprejurari (frînări bruş te, etc.) dacă indicaţiile din acest manual nu sînt îndeplinite cu rigurozitate

• Produsul este destinat exclusiv fo- losirii ca Scăunel pentru autovehicul şi nu este destinat penru a fi folosit în casă

• Societatea Artsana declină oricare responsabilitate pentru folosinţa necorespunzătoare a produsului şi pentru oricare folosinţă diversă faţă de aceste instrucţiuni

• ATENŢIUNE! PERICOL GRAV! Nu folosiţi niciodată acest Scănel în Gr. 0+ în- dreptat în sensul contrar celui de deplasare pe un scaun anterior dotat cu airbag frontal. Este posibila insta- larea Scăunelului pe scaunul anterior numai dacă airbagul frontal a fost dezactivat: verifi caţi cu producatorul sau în manualul de instrucţiuni al autovehiculului posibilitatea de a dezactiva airbagul.

• Nici un Scăunel nu poate garanta totala siguranţă a copilului în caz de accident, însă utilizarea acestui produs poate reduce riscul de grave leziuni sau de moarte.

• Folosiţi întotdeauna Scăunelul auto, corect instalat şi cu centurile cuplate, chiar pentru deplasări scurte. Verifi caţi cu atentie ca centura să fi e întinsă corespunzător, să nu fi e r ăsucită sau poziţionată incorect

• Ca urmare a unui accident chiar uşor, Scăunelul poate suferi daune nu în- totdeauna vizibile, in aceste conditii este necesara înlocuirea lui

• Nu folosiţi Scăunele de mîna a doua : acestea pot să fi suferit daune struc- turale care să nu se vadă

• Nu folosiţi un Scăunel care prezintă deteriorari, deformari, este excesiv de uzat sau cu vreo parte lipsă

• Husa poate să fi e înlocuită exclusiv cu una aprobată de constructor, pen- tru că constituie parte integrantă a Scăunelului autovehicolului. Scăunelul autovehicolului nu trebuie să fie niciodată folosit fără husă

• Nu efectuaţi modifi cări sau adăugări produsului fără aprobarea constructo- R104 rului. Nu instalaţi pe Scăunel accesorii, părţi de schimb sau componente care nu sînt furnizate şi aprobate de către constructor

• Nu folosiţi perne sau pături, pentru a înălţa pe bancheta autovehiculului Scăunelul sau pentru a înălţa copi- lul pe Scăunel: în caz de accident scăunelul poate să nu funcţiioneze corespunzător

• Verifi caţi să nu se afl e obiecte între Scăunel şi bancheta autovehiculului sau între Scăunel şi portieră

• Verifi caţi ca scaunele autovehiculului (pliante, înclinabile sau rotante) să fi e bine cuplate

• Verifi caţi să nu fi e transportate, în particular pe planul posterior din interiorul autovehicolului, obiecte sau bagaje care să nu fi e fi xate sau poziţionate în mod sigur: în caz de accident sau frînare bruscă pot răni pasagerii

• Nu lăsaţi copii să se joace cu com- ponentele sau părţile Scăunelului

• Nu lăsaţi niciodată singur copilul în autovehicul, poate fi periculos!

• Nu transportaţi mai mult de un copil concomitent pe Scăunel

• Asiguraţi-vă ca toţi pasagerii au- tovehicolului să utilizeze propria centură de siguranţă, atît pentru propria siguranţă, cît şi pentru fap- tul că în timpul voiajului, în caz de accident sau de frînare bruscă, pot răni copilul

• În timpul deplasării, înainte de a efectua operaţiunile de reglare a Scăunelului sau de poziţionare a copilului, opriţi autovehicolul într-un loc sigur

• Controlaţi periodic catarama de cu- plare a centurii de siguranţă

• Evitaţi hranirea copilului în timpul voiajului, in caz de accident sau de frînare bruscă copilul poate fi ranit

• În cazul voiajelor lungi faceţi opriri dese. Copilul oboseşte foarte repede. Pentru nici un motiv nu scoateţi co- pilul din Scăunel în timpul mersului. Dacă copilul are nevoie de atenţie este necesar sa găsiti un loc sigur şi sa opriti autovehicolul.

• Nu eliminaţi etichetele şi mărcile de pe husă, deoarece acestă operaţie poate să distrugă husa.

• Evitaţi o expunere îndelungată a Scăunelului la soare: poate determina schimbări de culoare a materialelor sau a ţesaturii

• În cazul în care vehicolul rămîne oprit sub soare, verifi caţi înainte de a pune copilul pe Scăunel, ca diversele părţi ale acestuia să nu fi e prea încălzite: în acest caz lăsaţi-le să se răcească înainte de a aşeza copilul în acest fel puteti evita eventualele arsuri

• Cînd nu se transportă copilul, Scăunelul trebuie să fi e oricum lăsat cuplat, sau să fi e pus în portbagaj. Scăunelul care nu este cuplat poate constitui un pericol pentru pasageri în caz de accident sau de frînare bruscă IMPORTANT!!!

1 - Acesta este un dispozitiv “Universal”

de reţinere a copiilor, omologat în conformitate cu Regulamentul nr. 44,amendamentele serie 04. Este corespunzător pentru a fi folosit în general în vehicule, şi este compatibil cu majoritatea acestora dar nu şi cu toate scaunele vehiculelor.

2 - O perfectă compatibilitate este mai

uşor de obţinut în cazurile în care fabricantul vehiculului declară în ma- nualul acestuia că vehiculul prevede instalarea dispozitivelor “Universale” de reţinere a copiilor pentru grupa de vîrstă respectivă.

3 - Acest dispozitiv de reţinere a fost

clasifi cat ca fi ind “Universal” în con- formitate cu criteriile de omologare cele mai severe, faă de modelele precedente care nu dispuneau de acest aviz.105

4 - Produsul este corespunzător pen-

tru a fi folosit în vehiculele dotate cu centur de siguran in 2 puncte (numai ca Gr. 1) sau in 3 puncte (ca Gr. 0+ şi Gr.1), statică sau cu rotor, omologată în baza Regulamentului UN/ECE N° 16 sau alte standarde echivalente

5 - n caz de dubiu, contactai fabri-

cantul dispozitivului de reinere sau vnztorul

AUTOVEHICULULUI ATENŢIUNE! Respectaţi cu rigurozitate următoarele instructiuni şi condiţiile de folosinţă referitoare la produs şi la scaunele autovehicolului: în caz contrar nu este garantată siguranţa Nu utilizaţi niciodată acest Scăunel pe scaunele îndreptate lateral sau opuse sensului de deplasare (Fig. 1) Cînd este folosit ca Gr. 0+ trebuie să fi e fi xat în autovehicol exclusiv utilizînd o centură de siguranţă in 3 puncte (Fig. 2); şi deasemeni este necesar a se înclina cît mai mult posibil Scăunelul (vedeţi paragraful “Înclinarea Scăunelului”) Cînd în schimb este folosit ca Gr. 1 în autovehicol se utilizeaza o centură de siguranţă in 2 (Fig. 3) sau 3 puncte ATENŢIUNE! În baza statisticilor asupra accidentelor, scaunele posterioare ale vehicolului sînt mai sigure decît cele anterioare: se recomandă instalarea Scăunelului pe scaunele posterioa- re. În particular scaunul cel mai si- gur este cel central posterior: în acest caz, dacă este permis, se recomandă poziţionarea Scăunelului pe scaunul central posterior Dacă Scăunelul este poziţionat pe scaunul anterior, pentru o mai mare siguranţa se recomandă tragerea în spate cît mai mult posibil a scaunului, compatibil cu prezenţa altor pasageri pe scaunul din spate. Dacă autovehicolul este dotat cu re- gulator de înălţime a centurii fi xaţi acesta în poziţia cea mai joasă. Verifi caţi ulterior ca regulatorul centurii să fi e în poziţia cea mai din spate (sau cel mult în linie) cu spătarul scaunului autovehicolului (fi g. 4) În cazul instalarii pe oricare din scaunle protejate de airbag, consultaţi înto- deauna manualul de instrucţiuni al autvehicolului ÎNTREŢINERE Operaţiunile de curăţenie şi intreţinere trebuiesc efectuate numai de către un adult Spalarea husei Husa scăunelului este complet îndepărtabilă şi spălabilă. Pentru spălare îndepliniţi instrucţiunile de pe eticheta husei. Curăţaţi îmbră cămintea scăunelului numai cu un burete, săpun de rufe şi apă. Nu folosiţi niciodată detergenţi abrazivi sau solvenţi. Nu centrifugaţi husa şi lăsaţi-o să se usuce fără a o stoarce. Curăţarea părţilor din plastic Curăţaţi părţile din plastic numai cu o cîrpă umezită cu apă sau cu un deter- gent neutru Nu folosiţi niciodată detergenţi abrazivi sau solvenţi Părţile mobile ale Scăunelului nu tre- buiesc unse în nici un fel Controlul integrităţii componente- lor Se recomandă verifi carea periodica a in- tegritatii şi starii de uzură a următoarelor componente:

• husa: verifi caţi să nu ias

umplutura sau să nu fi e pierderi ale acesteia. Verifi caţi starea cusăturilor care trebuiesc să fi e întotdeauna integre.

• plasticurile: verifi caţi starea de uzură a tuturor părţilor de plastic,106 care nu trebuie să prezinte semne de deteriorare sau de decolorare Depozitarea Scaunelului Cînd nu este instalat în automobil se recomandă pastrarea Scăunelului într-un loc uscat, departe de surse de căldură şi ferit de praf, umiditate şi lumină solară directă

INSTRUCŢIUNI DE FOLOSIRE

Componente A. Husa material textil B. Minireductor C. Tripla matlasare (umeraşe şi protecţie centrală de lovituri) D. Locaşuri de trecere a centurilor de siguranţă a Scăunelului E. Buton de reglare a lungimii centu- rilor F. Cureaua de reglare a lungimii cen- turilor G. Mînerul de reglare a înclinării Scăunelului H. Ghidajele laterale pentru centura auto abdominală ca Gr. 0+

I. Mînerul pentru transport

J. Ghidajul pentru centura auto diagonală pt Gr. 0+ K. Borne laterale pentru centura auto diagonală pt Gr. 1 L. Ghidaje laterale pentru centura auto abdominală pt Gr. 1 M. Carter posterior N. Carlig de ancorare O. Centurile de siguranţă P. Limbile centurilor de siguranţă Q. Catarama centurilor de siguranţă R. Buton de deschidere a cataramei Index

• Reglarea poziţiei centurilor de siguranţă ale Scăunelului

• Fixarea Scăunelului în autovehicol ca Gr. 0+ (0-13 Kg)

• Fixarea Scăunelului în autovehicol ca Gr. 1 (9-18 Kg)

• Înclinarea Scăunelului

• Scoaterea husei Reglarea poziţiei centurilor de siguranţă ale Scăunelului ATENŢIUNE! Centurile trebuiesc adaptate la creşterea copilului Înainte de instalarea Scăunelului în autovehicol centurile de reţinere tre- buiesc poziţionate la înălţimea actuală a copilului. Poziţia corectă a înălţimii centurilor este puţin sub nivelul ume- rilor (Fig. 5). Scăunelul este dotat cu 4 poziţii de reglare a înălţimii. Scăunelul este dotat cu un minireductor pentru a garanta o bună reţinere şi un mai bun confort copiilor de la naştere şi pînă la 6 Kg ( Fig. 6) Înainte de a instala minireductorul verifi caţi ca centurile să fi e introduse în locaşul cel mai de jos: acesta este de fapt unica poziţie permisă pentru folosinţa cu acest accesoriu ATENŢIUNE: pentru a garanta maxima siguranţă copilului nu folosiţ i minire- ductorul dacă greutatea copilului este mai mare de 6 Kg Pentru a regla înălţimea centurilor se procedează astfel:

1. Îndepărtaţi carterul poziţionat în

partea posterioară a Scăunelului (Fig.

7) şi trageţi cele două extremităţi

ale centurii de carligul in formă de ancoră (Fig. 8)

2. Desfaceţi extremităţile centurii din

spătarul Scăunelului şi din protecţiile captuşite (Fig. 9)

3. Scoateti centurile de umeri (Fig.

10) După ce aţi determinat înălţimea corectă pentru copilul dumneavoastră, remontaţi centura de siguranţă după cum urmează:

4. Introduceţi centurile de umeri în

locaşul ales (Fig. 11)

5. Introduceţi extremităţile centurilor

prin protecţiile captuşite şi prin cele dou ă locaşuri de trecere a centurilor (Fig. 12)107

6. După ce aţi controlat ca centura sa nu

fi e răsucită în nici un punct, cuplaţi cele două extremităţi în respectivul carlig poziţionat în spatele Scăunelului şi remontati carterul ATENŢIUNE: cînd se foloseşte locaşul cel mai de jos pentru trecerea centurii copilului, este necesar sa se verifi ce ca acesta sa alunece aşa cum este descris în continuare:

7. Petreceţi centura în jurul ghidajului

poziţionat pe tubul orizontal, poziţionat în spatele spătarului (Fig. 13)

8. Cuplaţi cele două extremităţi ale

centurii in carligul sub formă de ancora (Fig. 14) Fixarea Scăunelului în autovehicol pentru Gr. 0+ (0-13 Kg) Cînd Scăunelul este folosit pentru Gr. 0+ trebuie să fi e fi xat în autovehicul exclusiv folosind o centură de siguranţă cu 3 puncte; este deasemeni nece- sara înclinarea cît mai mult posibil a Scăunelului (vedeţi paragraful “Înclinarea Scăunelului”).

9. Asezati Scaunelul pe bancheta au-

tovehiculului (Fig. 15)

10. Petreceţi centura abdominală prin

cele două ghidaje laterale aşa cum este arătat în (fi gura 16)

11. Trageţi centura abdominală asigu-

rîndu-vă să nu iasă din ghidajele mai sus descrise în timp ce Scăunelul este bine sprijinit pe scaunul au- tovehicolului (Fig. 17)

12. Petreceţi centura diagonală prin

ghidajul posterior albastru poziţionat sus, în spatele spătarului (Fig. 18). Întindeţi întotdeauna centura, asi- gurîndu-vă ca să nu rămînă excese de curea şi ca centura să nu fie răsucită Fixarea Scăunelului în autovehicul pentru Gr. 1 (9-18 Kg) Cînd Scăunelul este folosit pentru Gr. 1 poate fi fi xat în autovehicul utilizînd o centură de siguranţa in 2 sau 3 pun- cte

13. Poziţionaţi Scăunelul pe scaunul

unde urmeaza să fi e instalat

15. Trageţi centura de siguranţă a auto-

vehicolului şi petreceţi-o prin spatele

ătarului Scăunelului (Fig. 20)

16. După ce iese prin cealaltă parte

a Scăunelului fixaţi centura de siguranţă a autovehicolului cu re- spectiva cataramă de cuplare (Fig. 21) Verifi caţi ca centura abdominală să treacă prin respectivele ghidaje

17. Prindeţi şi trageţi centura diagonală

si faceţi-o să trecă prin respectiva borna ca in Fig. 22

18. Închideţi borna de fi xaj (Fig. 23).

Acum Scăunelul este fi xat Dacă trebuie să fixaţi Scăunelul pe scaunul posterior central dotat cu centură de siguranţă in 2 puncte. Ca să faceţi instalarea procedaţi după cum urmează:

19. Puneţi Scăunelul pe scaunul unde

urmeaza să fi e inslalat

Trageţi centura de siguranţă a auto- vehiculului şi petreceţi-o prin spatele spătarului Scăunelului

21. După ce iese prin cealaltă parte

a Scăunelului fixaţi centura de siguranţă a autovehiculului in res- pectiva cataramă de cuplare

22. Trageţi extremitatea liberă a centurii

de siguranţă a autovehiculului, fi xand astfel bine Scăunelul pe bancheta După instalare, atît pentru Gr. 0+ cît şi pentru Gr. 1, verifi caţi întotdeauna ca centura autovehicolului să fi e corect intinsă şi catarama sa să nu forţeze centura. Verifi caţi deasemeni ca nici catarama centurii autovehicolului sa nu fi e în contact cu ghidajele laterale pentru trecerea centurii abdominale. Aceste situaţii pot să compromită efi cacitatea Scăunelului în caz de accident. Aşezarea copilului108

24. Deschideţi clapa de ţesut, poziţionată

sub aşezare (Fig. 24), apăsaţi bu- tonul metalic de reglare poziţionat sub aceasta şi ţinînd în continuare apăsat, trageţi complect cele două centuri ale Scăunelului (Fig. 25)

25. Desfaceţi catarama de cuplare a cen-

turii apăsînd butonul roşu (Fig. 26) şi poziţionaţi copilul in Scăunel

26. Cuplaţi centura Scăunelului auto

27. Întindeţi corespunzător centurile de

siguranţă ale Scăunelului trăgînd re- spectiva curea de reglare; amintiţi-vă că acestea trebuiesc sa adere perfect pe corpul copilului (Fig. 28)

28. Poziţionaţi aparatorile de umeri

trăgînd de ele (Fig. 29) Înclinarea scăunelului

29. Pentru a regla Scăunelul în poziţia

cea mai corespunz ătore pentru co- pil, trageţi de mînerul poziţionat sub Scăunel (Fig.30), alegeţi poziţia corespunzătoare, lăsaţi mînerul şi asiguraţi-vă ca Scăunelul să fi e blo- cat Scăunelul este omologat pentru tran- sportul atît în poziţia de maximă înclinare cît şi în cea de minimă înclinare în Gr. 1; pentru Gr. 0+ trebuie în schimb să fi e utilizat exclusiv în poziţia de maximă înclinare. Scoaterea husei

29. Efectuati operaţiile descrise de la

punctul 1 pînă la punctul 3 şi apoi desfaceţi catarama centurilor de siguranţă din protecţia centrală împotriva loviturilor (Fig. 31)

30. Scoateti husa (Fig. 32)

Pentru a remonta husa pe Scăunel repetaţi în ordine inversă operaţiiunile descrise. PENTRU ALTE INFORMAŢII: ARTSANA SPA Servizio Clienti Via Saldarini Catelli, 1 22070 Grandate COMO-ITALIA www.chicco.com ATENŢIUNE! În funcţ ie de ţară au fost prevăzute diverse versiuni ale produ- sului în termeni de numar şi tipologie a accesoriilor disponibile109
