MANUAL DE UTILIZADOR New Zenith CHICCO

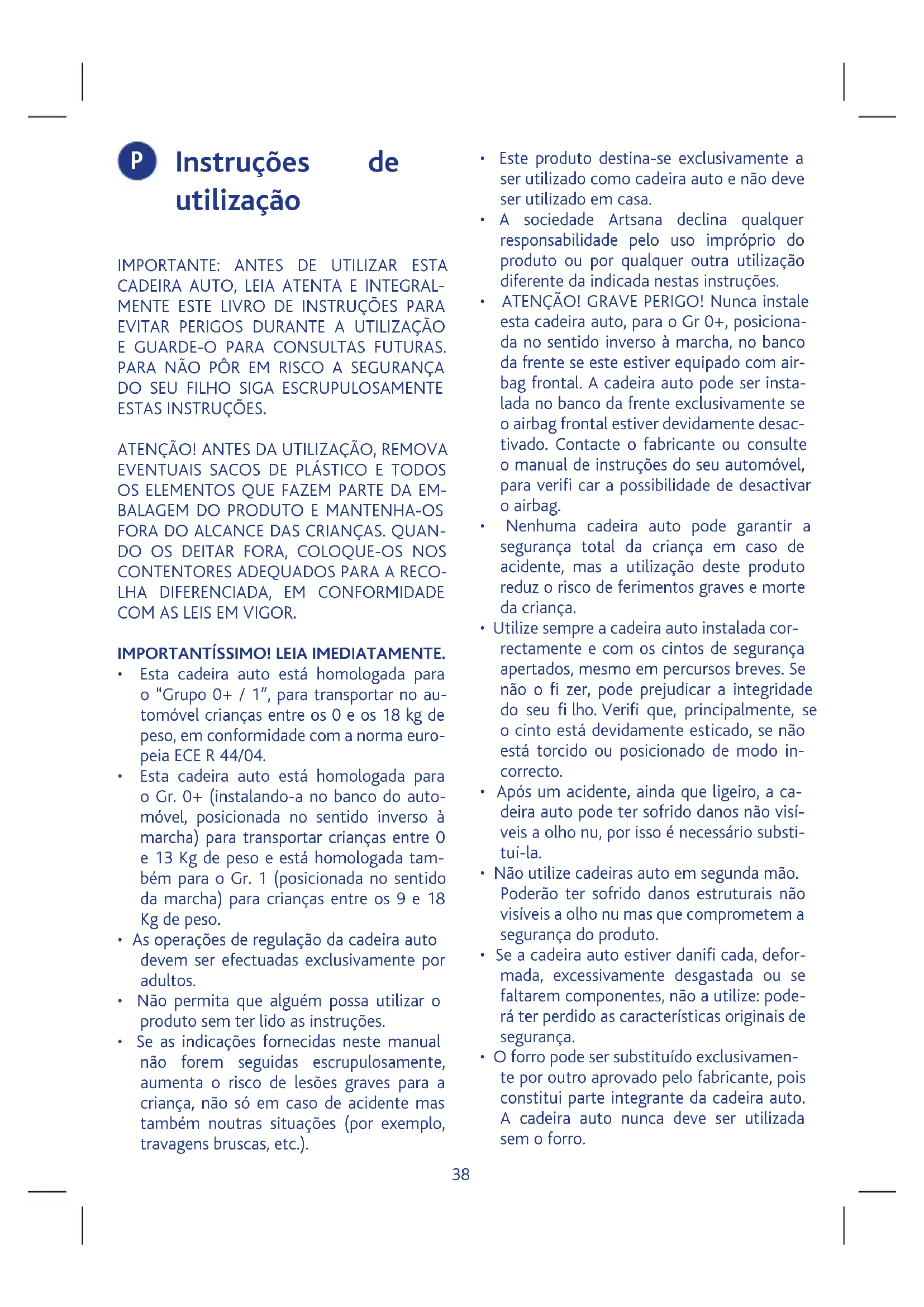

• Instruções de utilização

EVITAR PERIGOS DURANTE A UTILIZAÇÃO

• Esta cadeira auto está homologada para o “Grupo 0+ / 1”, para transportar no au- tomóvel crianças entre os 0 e os 18 kg de peso, em conformidade com a norma euro- peia ECE R 44/04.

• Esta cadeira auto está homologada para o Gr. 0+ (instalando-a no banco do auto- móvel, posicionada no sentido inverso à marcha) para transportar crianças entre 0 e 13 Kg de peso e está homologada tam- bém para o Gr. 1 (posicionada no sentido da marcha) para crianças entre os 9 e 18 Kg de peso.

• As operações de regulação da cadeira auto devem ser efectuadas exclusivamente por adultos.

• Não permita que alguém possa utilizar o produto sem ter lido as instruções.

• Se as indicações fornecidas neste manual não forem seguidas escrupulosamente, aumenta o risco de lesões graves para a criança, não só em caso de acidente mas também noutras situações (por exemplo, travagens bruscas, etc.).

• Este produto destina-se exclusivamente a ser utilizado como cadeira auto e não deve ser utilizado em casa.

• A sociedade Artsana declina qualquer responsabilidade pelo uso impróprio do produto ou por qualquer outra utilização diferente da indicada nestas instruções.

• ATENÇÃO! GRAVE PERIGO! Nunca instale esta cadeira auto, para o Gr 0+, posiciona- da no sentido inverso à marcha, no banco da frente se este estiver equipado com air- bag frontal. A cadeira auto pode ser insta- lada no banco da frente exclusivamente se o airbag frontal estiver devidamente desac- tivado. Contacte o fabricante ou consulte o manual de instruções do seu automóvel, para verifi car a possibilidade de desactivar o airbag.

• Nenhuma cadeira auto pode garantir a segurança total da criança em caso de acidente, mas a utilização deste produto reduz o risco de ferimentos graves e morte da criança.

• Utilize sempre a cadeira auto instalada cor- rectamente e com os cintos de segurança apertados, mesmo em percursos breves. Se não o fi zer, pode prejudicar a integridade do seu fi lho. Verifi que, principalmente, se o cinto está devidamente esticado, se não está torcido ou posicionado de modo in- correcto.

• Após um acidente, ainda que ligeiro, a ca- deira auto pode ter sofrido danos não visí- veis a olho nu, por isso é necessário substi- tuí-la.

• Não utilize cadeiras auto em segunda mão. Poderão ter sofrido danos estruturais não visíveis a olho nu mas que comprometem a segurança do produto.

• Se a cadeira auto estiver danifi cada, defor- mada, excessivamente desgastada ou se faltarem componentes, não a utilize: pode- rá ter perdido as características originais de segurança.

• O forro pode ser substituído exclusivamen- te por outro aprovado pelo fabricante, pois constitui parte integrante da cadeira auto. A cadeira auto nunca deve ser utilizada sem o forro. P39

• Nunca efectue modifi cações ou acréscimos no produto sem a aprovação do fabricante. Não utilize acessórios, peças de substitui- ção e componentes não fornecidos pelo fabricante.

• Não coloque objectos, por exemplo, almo- fadas ou mantas entre a cadeira auto e o banco do automóvel ou entre a criança e a cadeira auto: em caso de acidente, a cadei- ra auto poderá não funcionar correctamen- te.

• Certifi que-se de que não se encontram ob- jectos entre a cadeira auto e o banco do automóvel ou entre a cadeira auto e a por- ta.

• Certifi que-se de que os bancos do auto- móvel (dobráveis, rebatíveis ou giratórios) estão fi xados correctamente.

• Certifi que-se de que os objectos transpor- tados dentro do automóvel, nomeadamen- te na prateleira posterior, se encontram fi xados e posicionados correctamente de modo a evitar que em caso de acidente ou travagem brusca, possam ferir os passagei- ros.

• Não permita que as crianças brinquem com componentes ou partes da cadeira auto.

• Nunca deixe a criança sozinha no automó- vel, pode ser perigoso!

• Não transporte na cadeira auto mais do que uma criança de cada vez.

• Certifi que-se de que todos os passageiros do automóvel utilizam o cinto de seguran- ça, não só para a sua própria segurança, mas também porque durante a viagem, em caso de acidente ou travagem brusca, po- dem ferir a criança.

• Durante a viagem, antes de efectuar ope- rações de regulação da cadeira auto ou da posição da criança, pare num local seguro.

• Certifi que-se regularmente de que a crian- ça não abre o fecho do cinto de segurança e de que não manipula a cadeira auto ou qualquer componente da mesma.

• Durante a viagem, evite dar à criança ali- mentos como chupa-chupas, gelados ou outros alimentos com pauzinho pois, em caso de acidente ou de travagem brusca, poderão feri-la.

• Durante viagens longas, é aconselhável parar frequentemente: a criança, sentada na cadeira auto, cansa-se facilmente. Não retire a criança da cadeira auto enquanto o automóvel estiver em movimento, por nenhum motivo. Se a criança necessitar de atenção, pare num local seguro.

• Não remova as etiquetas e a marca do forro pois essa operação poderá danifi car o próprio forro.

• Evite uma exposição prolongada da cadeira auto ao sol: pode causar a alteração da cor dos materiais e dos tecidos.

• Se o veículo tiver fi cado parado ao sol, ins- peccione cuidadosamente a cadeira auto, antes de sentar a criança; algumas partes poderão estar excessivamente quentes. Nesse caso, deve deixá-las arrefecer antes de sentar a criança, de modo a evitar quei- maduras.

• Mesmo quando não transportar a criança, a cadeira auto deve estar fi xada correcta- mente ou então deve ser guardada no por- ta-bagagem. Se a cadeira auto não estiver fi xada correctamente pode constituir um perigo para os passageiros, no caso de aci- dente ou de travagens bruscas. AVISO IMPORTANTE

1. Este é um dispositivo de retenção para

crianças, do tipo “Universal”, homologado segundo o Regulamento N°44, extensão série 04. É indicado para a utilização ge- neralizada em veículos e compatível com a maior parte, mas não todos, os modelos de bancos de automóvel.

2. A perfeita compatibilidade é mais facil-

mente conseguida nos casos em que o fa- bricante do veículo declara no manual do mesmo que este prevê a instalação de dis- positivos de retenção para crianças, do tipo “Universal”, para a faixa etária em questão.

3. Este dispositivo de retenção é classifi cado

como “Universal”, segundo critérios de ho- mologação mais rigorosos do que em rela- ção a modelos anteriores que não dispõem do presente aviso.

4. Indicado para a utilização em veículos40

equipados com cinto de segurança de 2 pontos de fi xação (exclusivamente no caso da utilização para o Gr. 1) ou com 3 pontos de fi xação (utilizado para o Gr. 0+ e Gr.1), estático ou com enrolador, homologado segundo o Regulamento UN/ECE N°16 ou outras normas standard equivalentes.

5. Em caso de dúvida, contacte o fabricante

do dispositivo de retenção ou o seu reven- dedor. REGRAS DE UTILIZAÇÃO E REQUISITOS RE- LATIVOS AO PRODUTO E AO BANCO DO AUTOMÓVEL ATENÇÃO! Respeite escrupulosamente as se- guintes regras de utilização do produto e re- quisitos do banco do automóvel: caso contrá- rio, comprometerá as condições de segurança. Nunca instale esta cadeira auto em bancos virados lateralmente ou opostos ao sentido de marcha (Fig. 1) Quando a cadeira auto for utilizada para o Gr. 0+ deve ser fi xada no banco do automóvel exclusivamente com um cinto de segurança de 3 pontos de fi xação (Fig. 2). Também é ne- cessário reclinar o mais possível a cadeira auto (consulte o parágrafo “Regulação da reclina- ção da cadeira auto”). Quando a cadeira auto for utilizada para o Gr. 1 pode ser fi xada no banco do automóvel, uti- lizando um cinto de segurança de 2 pontos de fi xação (Fig. 3) ou 3 pontos de fi xação. ATENÇÃO! Com base nas estatísticas sobre os acidentes, geralmente os bancos de trás do veículo são mais seguros do que o banco da frente. Portanto é aconselhável instalar a cadeira auto num dos bancos de trás. Nome- adamente, o banco mais seguro é o banco do meio, por isso, se este estiver equipado com um cinto de segurança com 3 pontos de fi xa- ção, é neste banco que é aconselhável instalar a cadeira auto. Se a cadeira auto for instalada no banco da frente, para maior segurança, é aconselhável recuá-lo o mais possível, compativelmente com a presença de passageiros no banco de trás. Se o automóvel estiver equipado com regula- dor do cinto de segurança, fi xe-o na posição mais baixa. Em seguida, verifi que se o regula- dor do cinto se encontra em posição recuada (ou no máximo alinhada) em relação ao en- costo do banco do automóvel (Fig. 4). No caso de instalar a cadeira auto em bancos equipados com airbag, consulte sempre o ma- nual de instruções do veículo. MANUTENÇÃO As operações de limpeza e manutenção de- vem ser sempre efectuadas por um adulto. Limpeza do forro O forro da cadeira auto é completamente re- movível e lavável. Para a lavagem, siga as ins- truções indicadas na etiqueta do forro. Lave o forro, utilizando para o efeito, exclusi- vamente uma esponja, sabão para lavar roupa e água. Nunca utilize detergentes abrasivos ou sol- ventes. Não centrifugue o forro e deixe-o secar, sem o torcer. Limpeza das partes de plástico Limpe as partes de plástico exclusivamente com um pano humedecido com água ou com detergente neutro. Nunca utilize detergentes abrasivos ou sol- ventes. As partes móveis da cadeira auto não devem ser lubrifi cadas de modo algum. Controlo da integridade dos componentes Recomenda-se que verifi que regularmente a integridade e o estado de desgaste dos seguin- tes componentes:

• Forro: verifi que se o acolchoado ou peda- ços de acolchoado não saem do forro. Ve- rifi que o estado de desgaste das costuras que devem estar intactas.

• Partes de plástico: verifi que o estado de desgaste de todas as partes de plástico, as quais não devem apresentar sinais eviden- tes de danos ou de desbotamento. Conservação do produto Quando a cadeira auto não estiver instalada no automóvel, recomenda-se que a guarde41 num local seco, longe de fontes de calor e ao abrigo de pó, humidade e luz solar directa.

INSTRUÇÕES DE UTILIZAÇÃO

Componentes A. Forro B. Almofada redutora C. Conjunto de 3 almofadas (correias dos om- bros e protecção central) D. Ranhuras de passagem dos cintos de segu- rança da cadeira auto E. Botão de regulação do comprimento dos cintos F. Correia de regulação do comprimento dos cintos G. Patilha de regulação da reclinação da ca- deira auto H. Guias laterais para a correia abdominal do cinto de segurança do automóvel (utiliza- ção da cadeira auto para o Gr. 0+)

I. Pega para o transporte à mão

J. Guia para a correia diagonal do cinto de segurança do automóvel (utilização da ca- deira auto para o Gr. 0+) K. Molas laterais para a correia diagonal do cinto de segurança do automóvel (utiliza- ção da cadeira auto para o Gr. 1) L. Guias laterais para a correia abdominal do cinto de segurança do automóvel (utiliza- ção da cadeira auto para o Gr. 1) M. Cárter posterior N. Gancho de fi xação O. Cintos de segurança P. Linguetas dos cintos de segurança Q. Fecho do cinto de segurança R. Botão de abertura do fecho do cinto Índice

• Regulação da posição dos cintos de segu- rança da cadeira auto

• Instalação da cadeira auto no banco do au- tomóvel, para o Gr. 0+ (0-13 Kg)

• Instalação da cadeira auto no banco do au- tomóvel, para o Gr. 1 (9-18 Kg)

• Colocação da criança na cadeira auto

• Regulação da reclinação da cadeira auto

• Remoção do forro Regulação da posição dos cintos de segu- rança da cadeira auto ATENÇÃO! Os cintos de segurança devem ser regulados de modo a acompanhar sempre o crescimento da criança. Antes de instalar a cadeira auto no banco do automóvel, é necessário regular correctamen- te a altura das correias do cinto. A posição correcta da altura dos cintos é ligeiramente abaixo dos ombros da criança (Fig. 5). A ca- deira auto dispõe de 4 posições de regulação da altura. A cadeira auto dispõe de uma almofada redu- tora, para garantir uma boa contenção e um maior conforto para a criança, desde o nasci- mento até aos 6 Kg de peso (Fig. 6). Antes de instalar a almofada redutora, certifi - que-se de que os cintos estão introduzidos na ranhura mais baixa: esta é a única posição per- mitida para a utilização da cadeira auto com a almofada redutora. ATENÇÃO: para garantir a máxima segurança, não utilize a almofada redutora se o peso da criança for superior a 6 Kg. Para regular a altura dos cintos, proceda do seguinte modo:

1. Remova o cárter, existente na parte de trás

da cadeira auto (Fig. 7) e remova do gancho de fi xação as duas extremidades do cinto (Fig. 8).

2. Desenfi e as extremidades do cinto do en-

costo da cadeira auto e das almofadas das correias dos ombros (Fig. 9).

3. Desenfi e as almofadas dos ombros, da ca-

deira (Fig. 10). Depois de ter verifi cado a altura correcta das correias em relação à altura da criança, volte a montar o cinto de segurança do seguinte modo:

4. Introduza as almofadas dos ombros na ra-

nhura mais adequada (Fig. 11).

5. Introduza as duas extremidades do cinto

nas almofadas das correias dos ombros e, em seguida, nas duas ranhuras de passa- gem dos cintos, da cadeira (Fig. 12).

6. Depois de se ter certifi cado de que o cinto

não está torcido, fi xe as duas extremidades no gancho de fi xação específi co, existente na parte de trás da cadeira auto e volte a montar o cárter.42 ATENÇÃO: quando utilizar a ranhura mais baixa de passagem dos cintos da cadeira auto, é necessário certifi car-se de que o cinto fi ca posicionado do seguinte modo:

7. Passe o cinto em volta da guia posicionada

no tubo horizontal, existente na parte de trás do encosto da cadeira auto (Fig. 13).

8. Depois, fi xe as duas extremidades do cinto

no gancho de fi xação (Fig. 14). Instalação da cadeira auto no banco do au- tomóvel, para o Gr. 0+ (0-13 Kg) Quando a cadeira auto for utilizada para o Gr. 0+ deve ser instalada no banco do automóvel utilizando exclusivamente um cinto de segu- rança de 3 pontos de fi xação; é também ne- cessário reclinar o mais possível a cadeira auto (veja o parágrafo “Regulação da reclinação da cadeira auto”).

9. Posicione a cadeira auto no banco do au-

tomóvel onde a deseja instalar (Fig. 15).

10. Passe a correia abdominal do cinto de

segurança do automóvel nas duas guias laterais, conforme indicado na fi gura 16.

11. Com a cadeira auto bem apoiada no ban-

co do automóvel, puxe a correia abdo- minal, certifi cando-se de que não sai das guias acima referidas (Fig. 17).

12. Passe a correia diagonal do cinto de segu-

rança do automóvel na guia posterior azul, que se encontra atrás do encosto, na parte de cima (Fig. 18). Estique sempre o cinto, certifi cando-se de que não fi cou folgado ou torcido. Instalação da cadeira auto no banco do au- tomóvel, para o Gr. 1 (9-18 Kg) Quando a cadeira auto for utilizada para o Gr. 1 pode ser instalada no banco do automóvel utilizando um cinto de segurança de 2 ou 3 pontos de fi xação.

13. Posicione a cadeira auto no banco do au-

tomóvel onde a deseja instalar.

14. Abra a mola lateral (Fig. 19).

15. Puxe o cinto de segurança do automóvel

e passe-o por trás do encosto da cadeira auto (Fig. 20).

16. Depois do cinto de segurança do automó-

vel ter passado para o outro lado da ca- deira auto, fi xe-o no respectivo fecho (Fig. 21). Verifi que se a correia abdominal do cinto de segurança do automóvel passa através das guias específi cas.

18. Feche a mola de fi xação (Fig. 23). Agora a

cadeira auto já está fi xada. Se pretender instalar a cadeira auto no banco central traseiro do automóvel, equipado com um cinto de segurança com 2 pontos de fi xa- ção, proceda do seguinte modo:

19. Posicione a cadeira auto no banco do au-

tomóvel onde a deseja instalar.

20. Puxe o cinto de segurança do automóvel

e passe-o por trás do encosto da cadeira auto.

21. Depois do cinto de segurança do automó-

vel ter passado para o outro lado da cadei- ra auto, fi xe-o no respectivo fecho.

22. Puxe a ponta livre do cinto de segurança

do automóvel de modo a que a cadeira auto adira perfeitamente ao banco do au- tomóvel. Depois de ter efectuado a instalação da ca- deira auto quer para o Gr. 0+ como para o Gr. 1, certifi que-se sempre de que o cinto de se- gurança do automóvel fi cou bem esticado e que o fecho do mesmo não força o cinto a sair das guias específi cas. Certifi que-se também de que o fecho do cinto de segurança do au- tomóvel não fi cou em contacto com as guias laterais de passagem da correia abdominal do cinto de segurança. Estas situações poderão comprometer a segurança da cadeira auto, em caso de acidente. Colocação da criança na cadeira auto

24. Abra a aba em tecido, existente no as-

sento (Fig. 24), prima o botão metálico de regulação que se encontra por baixo da mesma e, mantendo-o premido, puxe completamente as duas correias do cinto de segurança da cadeira auto (Fig. 25).

25. Desaperte o fecho do cinto, premindo

o botão vermelho (Fig. 26) e coloque a43 criança na cadeira auto.

26. Aperte o cinto da cadeira auto (Fig. 27). A

forma especial dos dois ganchos do fecho foi estudada para não permitir a introdu- ção de apenas um.

27. Estique correctamente o cinto de se-

gurança da cadeira auto, puxando pela correia de regulação específi ca. Lembre- se sempre de que as correias do cinto de segurança da cadeira auto devem aderir perfeitamente ao corpo da criança (Fig. 28).

28. Regule as almofadas dos ombros, puxan-

do-as (Fig. 29). Regulação da reclinação do encosto

29. Para regular a cadeira auto na posição

mais confortável para a criança, puxe a patilha existente por baixo da cadeira auto (Fig. 30), escolha a posição desejada, solte a patilha e certifi que-se de que a ca- deira auto fi cou bloqueada. Esta cadeira auto está homologada para o transporte de crianças tanto na posição de máxima reclinação como na posição vertical, quando utilizada para o Gr. 1. Para o Gr. 0+ deve ser utilizada exclusivamente na posição de máxima reclinação. Remoção do forro

30. Efectue as operações descritas desde o

ponto 1 até ao ponto 3 e, em seguida, de- senfi e a almofada central de protecção, do fecho dos cintos de segurança (Fig. 31).

31. Retire o forro (Fig. 32).

Para voltar a colocar o forro na cadeira auto repita as operações acima descritas, pela or- dem inversa. PARA MAIS INFORMAÇÕES: FARSANA PORTUGAL, S.A. Serviço de Apoio a Clientes Rua Humberto Madeira, 9 - Queluz de Baixo 2730-097 BARCARENA Número verde: 800 20 19 77 www.chicco.pt ATENÇÃO! Para cada país foram previstas ver- sões diferentes deste produto, quanto ao nú- mero e tipologia dos acessórios disponíveis.44 Gebruiksaanwijzing
