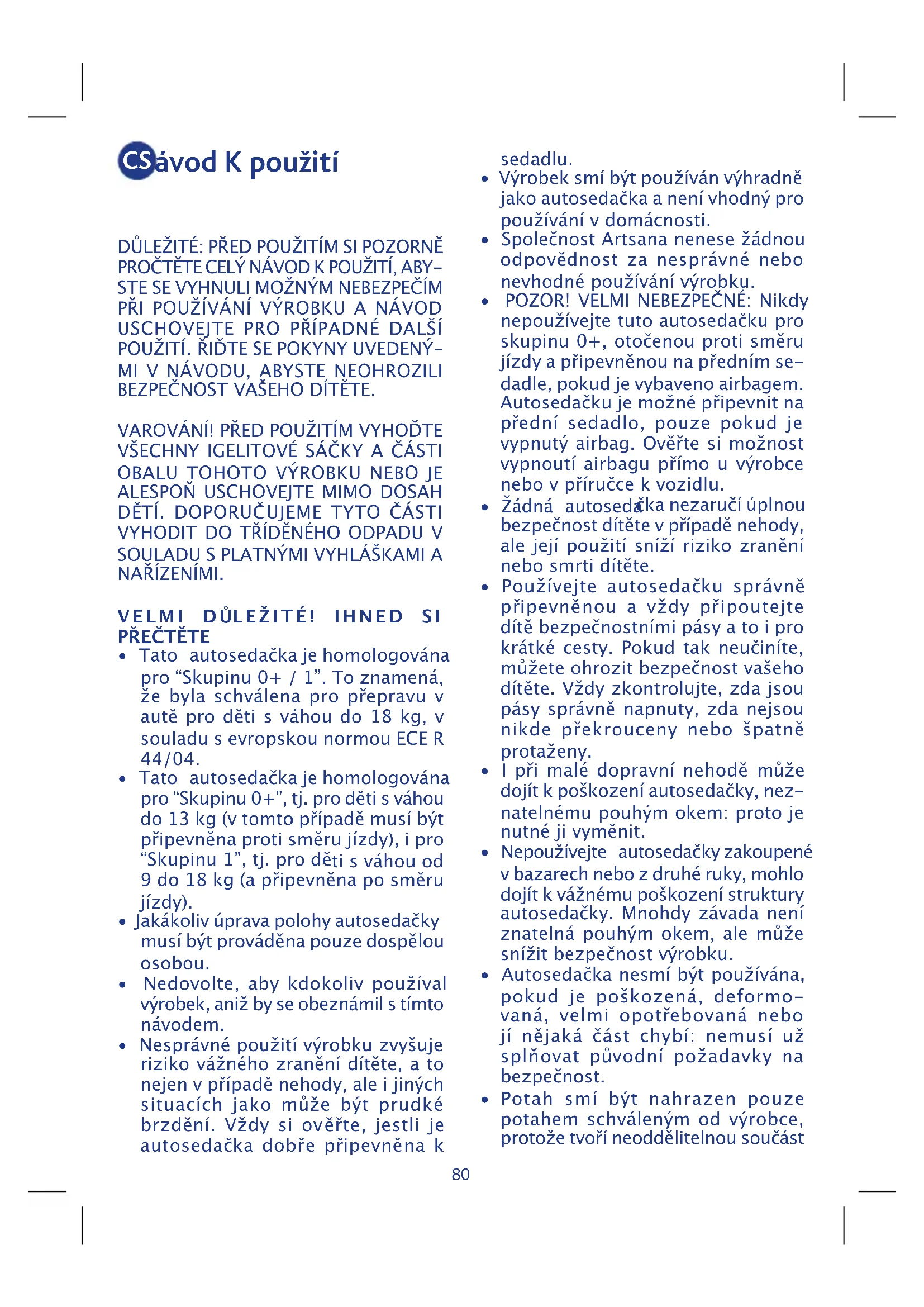

NÁVOD K OBSLUZE New Zenith CHICCO

• Tato autosedačka je homologována pro “Skupinu 0+ / 1”. To znamená, že byla schválena pro přepravu v autě pro děti s váhou do 18 kg, v souladu s evropskou normou ECE R 44/04.

• Tato autosedačka je homologována pro “Skupinu 0+”, tj. pro děti s váhou do 13 kg (v tomto případě musí být připevněna proti směru jízdy), i pro “Skupinu 1”, tj. pro dě ti s váhou od 9 do 18 kg (a připevněna po směru jízdy).

• Jakákoliv úprava polohy autosedačky musí být prováděna pouze dospělou osobou.

• Nedovolte, aby kdokoliv používal výrobek, aniž by se obeznámil s tímto návodem.

• Nesprávné použití výrobku zvyšuje riziko vážného zranění dítěte, a to nejen v případě nehody, ale i jiných situacích jako může být prudké brzdění. Vždy si ověřte, jestli je autosedačka dobře připevněna k sedadlu.

• Výrobek smí být používán výhradně jako autosedačka a není vhodný pro používání v domácnosti.

• Společnost Artsana nenese žádnou odpovědnost za nesprávné nebo nevhodné používání výrobku.

• POZOR! VELMI NEBEZPEČNÉ: Nikdy nepoužívejte tuto autosedačku pro skupinu 0+, otočenou proti směru jízdy a připevněnou na předním se- dadle, pokud je vybaveno airbagem. Autosedačku je možné připevnit na přední sedadlo, pouze pokud je vypnutý airbag. Ověřte si možnost vypnoutí airbagu přímo u výrobce nebo v příručce k vozidlu.

• Žádná autoseda čka nezaručí úplnou bezpečnost dítěte v případě nehody, ale její použití sníží riziko zranění nebo smrti dítěte.

• Používejte autosedačku správně připevněnou a vždy připoutejte dítě bezpečnostními pásy a to i pro krátké cesty. Pokud tak neučiníte, můžete ohrozit bezpečnost vašeho dítěte. Vždy zkontrolujte, zda jsou pásy správně napnuty, zda nejsou nikde překrouceny nebo špatně protaženy.

• I při malé dopravní nehodě může dojít k poškození autosedačky, nez- natelnému pouhým okem: proto je nutné ji vyměnit.

• Nepoužívejte autosedačky zakoupené v bazarech nebo z druhé ruky, mohlo dojít k vážnému poškození struktury autosedačky. Mnohdy závada není znatelná pouhým okem, ale může snížit bezpečnost výrobku.

• Autosedačka nesmí být používána, pokud je poškozená, deformo- vaná, velmi opotřebovaná nebo jí nějaká část chybí: nemusí už splňovat původní požadavky na bezpečnost.

• Potah smí být nahrazen pouze potahem schváleným od výrobce, protože tvoří neoddělitelnou součást CS81 autosedačky. Autosedačka nesmí být nikdy používána bez potahu.

• Na výrobku nesmí být provede- na žádná úprava nebo změna bez předchozího souhlasu výrobce. Nepoužívejte doplňky, náhradní díly nebo části, které nejsou dodávány nebo schváleny výrobcem.

• Nepoužívejte žádné předměty, jako například polštářky nebo deky, k podložení autosedačky na sedadle nebo dítěte v autosedačce: v případě nehody by autosedačka nemusela být plně funkční.

• Zkontrolujte, zda se mezi autosedačkou a sedadlem vozidla nebo autosedačkou a dveřmi vozidla nenachází žádné předměty.

• Zkontrolujte, zda jsou všechna se- dadla (sklopná nebo otáčivé části sedadel) dobře zajištěna.

• Ujistěte se, zda nevezete volně ležící předměty nebo zavazadla, a to především na zadní odkládací desce, které by v případě nehody nebo prudkého zabrzdění mohly zranit osoby ve vozidle.

• Nedovolte, aby si jiné děti hrály s částmi nebo díly autosedačky.

• Nikdy nenechávejte dítě samo ve vo- zidle. Mohlo by to být nebezpečné!

• Vždy používejte autosedačku pouze pro jedno dítě.

• Ujistěte se, zda mají všichni spo- lujezdci zapnutý bezpečnostní pás a to jak pro jejich vlastní bezpečnost, tak i proto, že by v případě nehody nebo prudkého zabrzdění mohli dítě zranit.

• Pokud potřebujete během cesty upravit polohu autosedačky nebo dítěte, vždy nejdříve zastavte na vhodném místě.

• Pravidelně kontrolujte, zda se dítěti nepodařilo rozepnout sponu bezpečnostního pásu nebo zda si nehraje s částmi autosedačky.

• Nedávejte dítěti během cesty pokrmy na špejli, především lízátka nebo zmrzlinu. V případě nehody nebo prudkého zabrzdění by se dítě o ni mohlo zranit.

• V případě dlouhých cest dělejte často zastávky. Dítě se rychle una- ví. Z žádného důvodu neodpínejte dítě z autosedačky, pokud je auto v pohybu. Jestliže dítě vyžaduje vaši pozornost, najděte vhodné místo k zastavení a zastavte.

• Neodstraňujte značky ani štítky z potahu autosedačky, protože byste jej přitom mohli poškodit.

• Nenechávejte autosedačku vystave- nou dlouhou dobu na slunci; barvy potahu nebo autosedačky by mohly vyblednout.

• Pokud auto zůstalo dlouho stát na slunci, pozorně autosedačku zkon- trolujte, dříve než do ní dítě usadíte; některé části by mohly být rozpá- lené. Nechejte je nejdříve dostatečně vychladnout, aby se dítě nemohlo popálit.

• Pokud nepřepravujete dítě, musí být autosedačka připevněna k se- dadlu nebo uložena do kufru vozi- dla. Nepřipevněná autosedačka by v případě nehody nebo prudkého brzdění mohla zranit ostatní spo- lucestující.

1. Jedná se o “univerzální” dětské

zádržné zařízení, které bylo schvá- leno podle 4. novely evropské nor- my ECE 44. Je vhodné pro běžné použití ve vozidlech a je použitelné na vě tšině sedadel vozidla, i když ne na všech.

2. Autosedačka je plně kompatibilní,

pokud výrobce v příručce k vozi- dlu uvádí, že se pro dané vozi- dlo předpokládá použití dětských zádržných zařízení univerzálního typu pro danou věkovou kategorii.

3. Toto zádržné zařízení bylo klasi-

fi kováno jako “univerzální”, protože82 vyhovuje přísnějším požadavkům pro homologaci oproti předcházejícím modelům, které takto označeny nej- sou.

4. Je vhodné pro použití ve vozid-

lech, vybavených dvoubodový- mi bezpečnostními pásy (pouze pro Skupinu 1) nebo tříbodovými bezpečnostními pásy (jak pro Sku- pinu 0+ a 1), pevnými nebo s au- tomatickým navíjením, které byly schváleny dle dispozic normy UN/ECE č. 16 nebo jiné jí odpovídající nor- my.

5. V případě jakýchkoliv pochybností

se obraťte na výrobce zádržného zařízení nebo na příslušnou pro- dejnu. OMEZENÍ PŘI POUŽÍVÁNÍ VÝROBKU

A POŽADAVKY NA SEDADLO VO-

ZIDLA Varování! Pečlivě dodržujte násle- dující omezení při používání výrobku: V opačném případě není zaručena plná bezpečnost. Nikdy nepřipevňujte tuto autosedačku na sedadla, která jsou otočena do boku nebo proti směru jízdy (Obr. 1). Pokud je autosedačka používána pro Skupinu O+ musí být připevněna výhradně tříbodovými bezpečnostními pásy (Obr. 2). Dále je nutno autosedačku maximálně sklopit (viz bod Úprava naklopení autosedačky). Pokud autosedačku používáte pro Skupinu 1, může být připevněna jak dvoubodovým (Obr. 3) tak i tříbodovým bezpečnostním pásem. UPOZORNĚNÍ! Ze statistik nehod vyplývá, že většinou jsou zadní se- dadla bezpečnější než přední, proto doporučujeme připevnit autosedačku na jedno ze zadních sedadel. Nejbezpečnějším místem ve vozid- le je uprostřed zadního sedadla. V tom případě, pokud je to povoleno, doporučujeme připevnit autosedačku dozadu uprostřed. Pokud autosedačku umístíte na přední sedadlo pro spolujezdce, doporučujeme pro větší bezpečnost posunout sedadlo co možná nejvíce dozadu. Samozřejmě, pokud je to možné vzhledem k případným dalším spolucestujícím na zadním sedadle. Pokud je možno upravovat výšku bočního uchycení pásu, nastavte pás do nejnižší možné polohy. Poté zkontrolujte, zda je pás uchycen za opěradlem sedadla (nebo je s ním alespoň rovnoběžný) (Obr. 4). Jestliže autosedačku připevníte na jakékoliv sedadlo vybavené airbagem,

ďte se vždy příslušným návodem k použití. ÚDRŽBA Autosedačku může čistit pouze dospělá osoba. Totéž platí pro údržbu. Čistění potahu Autosedačka má snímatelný potah, který je možno prát. Při praní se řiďte pokyny uvedenými na štítku potahu. Potah můžete také očistit houbou, mýdlem na praní a vodou. Nikdy nepoužívejte ředidla ani tekutý písek. Potah neždímejte a nechejte jej volně okapat a uschnout. Čistění částí z umělé hmoty Části z umělé hmoty čistěte pouze navlhčeným hadříkem a saponátem. Nikdy nepoužívejte ředidla ani tekutý písek. Pohyblivé části autosedačky nesmí být nijak olejovány. Kontrola celistvosti všech částí Doporučujeme pravidelně kontrolovat stav a stupeň opotřebení následujících částí:

• potahu: Kontrolujte, jestli někde nevyčnívá vycpávka nebo jestli se polstrování nedrolí. Kontrolujte stav švů. Musí být pevné a83 nesmí se nikde párat.

• umělých hmot: Kontrolujte stupeň opotřebení všech částí z umělé hmoty, které nesmí být viditelně poškozené ani vybledlé. Uložení výrobku Pokud není autosedačka připevněna ve vozidle, doporučujeme ji uschovat na suché místo, mimo dosah tepelných zdrojů a chránit ji před prachem, vlhko- stí a přímým slunečním svitem.

Součásti autosedačky A. Potah B. Přídavné polstrování C. Tři vycpávky (ramenní popruhy a prostřední pás) D. Otvory na protažení pásů autosedačky E. Tlačítko na úpravu délky pásů F. Centrální Pás na utažení pásů autosedačky G. Páčka na úpravu naklopení autosedačky H. Vodící přezky pro břišní popruh au- topásu (pro Skupinu 0+)

I. Rukojeť pro přenos autosedačky

J. Vodící přezky pro ramenní popruh autopásu (pro Skupinu 0+) K. Svorky na ramenní popruh autopásu (pro Skupinu 1) L. Vodící přezky pro břišní popruh au- topásu (pro Skupinu 1)

Zadní kryt N. Destička ve tvaru kotvy O. Bezpečnostní pásy P. Jazýčky bezpečnostního pásu Q. Spona bezpečnostního pásu R. Tlačítko na rozepnutí pásů Obsah

• Úprava výšky nastavení pásů autosedačky

• Připevnění do vozidla autosedačky pro Skupinu 0+ (0-13 kg)

• Připevnění do vozidla autosedačky pro Skupinu 1 (9-18kg)

• Úprava naklopení autosedačky

• Sejmutí potahu Nastavení výšky uchycení pásů autosedačky POZOR! Pásy musí být vždy upraveny podle výšky dítěte. Dříve než umístíte autosedačku do vozidla, je nutné zkontrolovat výšku uchycení pásů. Správná výška uchycení pásů je lehce pod úrovní ramen dítěte (obr. 5). Autosedačka je vybavena čtyřmi otvory pro výškové nastavení pásů. Tato autosedačka je také vybavena přídavným polstrováním, které je určeno pro novorozence a děti s váhou do 6 kg (Obr. 6). Pokud chcete připevnit přídavné polstrování, zkontrolujte, zda jsou pásy uchyceny v nejnižších otvorech. Toto je jediná poloha povolená pro tento doplněk. Upozornění: Abyste zajistili maximální bezpečnost vašeho dítěte, odstraňte přídavné polstrování, jakmile váha dítěte překročí 6 kg. Pokud chcete upravit výšku uchycení pásů, postupujte následovně:

1. Odstraňte kryt na zadní straně

autosedačky (obr. 7) a vyhákněte oba konce pásů z destičky ve tvaru kotvy (Obr. 8).

2. Protáhněte oba konce opěrkou

na přední stranu autosedačky a vytáhněte je i z vycpávek ramenních popruhů (Obr. 9).

3. Odstraňte vycpávky z autosedačky

(Obr. 10). Ověřte si, jaké otvory jsou pro vaše dítě nejvhodnější a připevněte bezpečnostní pásy následujícím způsobem:

4. Nejprve protáhněte zvolenými otvory

vycpávky ramenních popruhů (Obr. 11).

5. Nyní provlékněte oba konce

bezpečnostních pásů vycpávkami ra-84 menních popruhů a pak je protáhněte otvory v autosedačce (Obr. 12).

6. Zkontrolujte, zda není bezpečnostní

pás někde překroucen, zahákněte oba konce pásů za destičku ve tvaru kotvy a připevněte kryt. POZOR: Pokud máte pásy uchyceny v nejnižší možné poloze, je nutné, aby byly protaženy následujícím způsobem:

7. Protáhněte pásy kolem přezky

umístěné na vodorovné trubce, která se nachází na zadní straně autosedačky (Obr. 13).

8. Teprve nyní zahákněte oba konce

pásů za destičku ve tvaru kotvy (Obr. 14). Upevnění autosedačky do vozidla pro Skupinu 0+ (0-13 kg) Pokud používáte autosedačku pro Skupinu 0+, pak autosedačka musí připevněna výhradně tříbodovým bezpečnostním pásem; kromě toho je nutné ji maximálně sklopit (viz bod „Úprava naklopení autosedačky“).

9. Umístěte autosedačku na sedadlo,

na které ji hodláte připevnit (Obr. 15).

10. Protáhněte břišní popruh autopásu

oběma vodícími přezkami tak, jak je znázorněno na obrázku 16.

11. Napněte břišní pás a ujistěte

se, zda se nevyvlékl z vodících přezek. Zkontrolujte také, zda je autosedačka dobře opřena o se- dadlo (Obr. 17).

12. Provlékněte ramenní pás modrou

přezkou, umístěnou na zadní straně v horní části opěradla autosedačky (Obr. 18). Nyní napněte bezpečnostní pás vozidla a zkontrolujte, zda není nikde překroucen. Upevnění autosedačky do vozidla pro Skupinu 1 (9-18 kg) Pokud používáte autosedačku pro Sku- pinu 1, pak autosedačka může být připevněna jak dvoubodovým tak i tříbodovým bezpečnostním pásem.

13. Umístěte autosedačku na sedadlo,

na které ji hodláte připevnit.

14. Otevřete svorku na boku autosedačky

15. Uchopte bezpečnostní pás vozid-

la a protáhněte jej za opěradlem autosedačky (Obr. 20).

16. Na druhé straně autosedačky

zapněte autopás do příslušné upí- nací spony sedadla (Obr. 21). Zkontrolujte, zda břišní popruh pásu prochází příslušnými vodícími přezkami.

17. Uchopte ramenní popruh pásu,

napněte jej a protáhněte příslušnou svorkou tak, jak je znázorněno na obrázku 22.

18. Zavřete svorku (Obr. 23). Nyní je

autosedačka připevněna. Pokud chcete připevnit autosedačku uprostřed zadního sedadla, na místo, které je vybaveno pouze dvoubodovým bezpečnostním pásem, postupujte ná- sledujícím způsobem:

19. Umístěte autosedačku na sedadlo,

na které ji hodláte připevnit.

20. Uchopte bezpečnostní pás vozid-

la a protáhněte jej za opěradlem autosedačky.

21. Na druhé straně autosedačky

zapněte autopás do příslušné upí- nací spony sedadla.

22. Zatáhněte za volný konec autopá-

su a utáhně te jej tak, aby byla autosedačka pevně připevněna k sedadlu auta. Po připevnění autosedačky, ať už pro Skupinu 0+ nebo 1, vždy zkontrolujte, zda je bezpečnostní pás dobře napnut a zda přezka pásu netlačí pás z vodících přezek. Mimo jiné si ověřte, zda se přezka pásu auta nedotýká vodících přezek, protože v případě nehody by mohla být ohrožena správná funkčnost autosedačky Usazení dítěte

24. Otevřete látkové pouzdro na85

autosedačce (Obr. 24), stiskněte kovové tlačítko, které se v něm na- chází, držte je stisknuté a zároveň zatáhněte za oba pásy autosedačky (Obr. 25).

25. Stiskněte červené tlačítko (Obr. 26),

rozepněte pásy a usaďte dítě do autosedačky.

26. Zapněte pásy autosedačky (Obr. 27).

Tvar jazýčků neumožňuje, abyste zasunuli pouze jeden z nich.

27. Zatáhněte za příslušný centrální

pás a napněte pásy autosedačky; dbejte, aby pásy přiléhaly těsně k tělu dítěte (Obr. 28).

28. Posuňte vycpávky na pásech do

vhodné polohy (Obr. 29). Úprava naklopení autosedačky

29. Pokud chcete upravit sklon

autosedačky, zatáhněte za páčku pod autosedačkou (Obr. 30), sklopte autosedačky do vámi zvolené polohy a uvolněte pá čku. Ověřte si, zda se autosedačka zajistila. Autosedačka pro Skupinu 1 byla schvá- lena pro převoz dítěte jak v nejvíce tak i nejméně sklopené poloze; zatímco pro Skupinu 0+ musí být autosedačka používána výhradně v maximálně sklo- pené poloze Sejmutí potahu autosedačky

30. Proveďte pokyny uvedené v bode-

ch 1 až 3, poté odstraňte přezku připevněnou na pásu mezi nohama dítěte (Obr. 31).

31. Nyní stáhněte potah (Obr. 32).

Pokud chcete znovu navléknout po- tah, proveďte výše popsané úkony v opačném pořadí. DALŠÍ INFORMACE VÁM POSKYTNE: ARTSANA S.p.A. Servizio Clienti Via Saldarini Catelli 1 22070 Grandate COMO - ITÁLIE www.chicco.com Dovozce pro ČR Piccollo, s.r.o. Pernerova 35 186 00 Praha 8 Tel: +420 225 386 410, 412 www.chiccocz.cz UPOZORNĚNÍ: V různých státech jsou dodávány různé verze stejného výrobku, které se mohou lišit počtem a typem dodávaných doplňků.Návod K použitiu DÔLEŽITÉ: PRED POUŽITÍM SI POZOR- NE A DÔKLADNE PREČÍTAJTE TENTO NÁVOD K POUŽITIU. VYHNETE SA TAK

2. Vytiahnite dva konce pásov sedačky

7. Pás pretiahnite okolo drážky na

11. Natiahnite brušný pás a skontrolujte

15. Natiahnite bezpečnostný pás auta a

19. Sedačku položte na sedadlo auta,

na ktoré ju chcete pripevniť

20. Natiahnite bezpečnostný pás

auta a pretiahnite ho za operadlo sedačky

21. Teraz bezpečnostný pás auta pri-

25. Stlačením červeného tlačidla vytiah-

27. Príslušným nastavovacím pásom

29. Sklon sedačky nastavíte po-

tiahnutím páky pod ňou (obr. 30), zvoľte vhodnú polohu, putite páku a skontrolujte, či je sedačka zablo- kovaná Sedačka je homologovaná pre polohy väčšieho aj menšieho sklonu pre skupi- nu 1; pre skupinu 0+ môže byť použité výluč ne v polohe väčšieho sklonu Stiahnutie poťahu sedačky

30. Preveďte úkony od bodu 1 do bodu
