MANUAL DE USUARIO New Zenith CHICCO

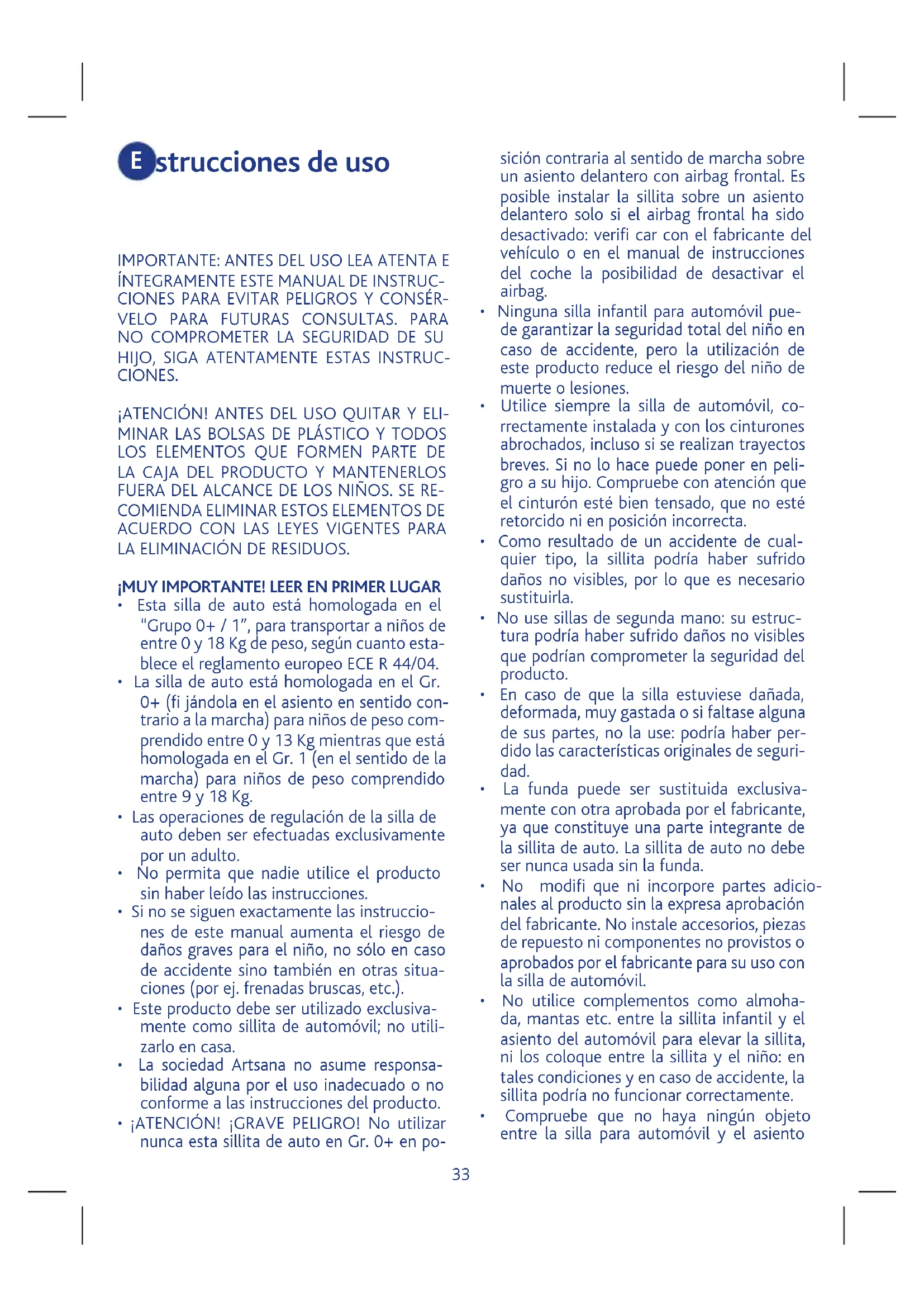

• Instrucciones de uso

CIONES. ¡ATENCIÓN! ANTES DEL USO QUITAR Y ELI- MINAR LAS BOLSAS DE PLÁSTICO Y TODOS

FUERA DEL ALCANCE DE LOS NIÑOS. SE RE-

COMIENDA ELIMINAR ESTOS ELEMENTOS DE

ACUERDO CON LAS LEYES VIGENTES PARA

LA ELIMINACIÓN DE RESIDUOS.

¡MUY IMPORTANTE! LEER EN PRIMER LUGAR

• Esta silla de auto está homologada en el “Grupo 0+ / 1”, para transportar a niños de entre 0 y 18 Kg de peso, según cuanto esta- blece el reglamento europeo ECE R 44/04.

• La silla de auto está homologada en el Gr. 0+ (fi jándola en el asiento en sentido con- trario a la marcha) para niños de peso com- prendido entre 0 y 13 Kg mientras que está homologada en el Gr. 1 (en el sentido de la marcha) para niños de peso comprendido entre 9 y 18 Kg.

• Las operaciones de regulación de la silla de auto deben ser efectuadas exclusivamente por un adulto.

• No permita que nadie utilice el producto sin haber leído las instrucciones.

• Si no se siguen exactamente las instruccio- nes de este manual aumenta el riesgo de daños graves para el niño, no sólo en caso de accidente sino también en otras situa- ciones (por ej. frenadas bruscas, etc.).

• Este producto debe ser utilizado exclusiva- mente como sillita de automóvil; no utili- zarlo en casa.

• La sociedad Artsana no asume responsa- bilidad alguna por el uso inadecuado o no conforme a las instrucciones del producto.

• ¡ATENCIÓN! ¡GRAVE PELIGRO! No utilizar nunca esta sillita de auto en Gr. 0+ en po- sición contraria al sentido de marcha sobre un asiento delantero con airbag frontal. Es posible instalar la sillita sobre un asiento delantero solo si el airbag frontal ha sido desactivado: verifi car con el fabricante del vehículo o en el manual de instrucciones del coche la posibilidad de desactivar el airbag.

• Ninguna silla infantil para automóvil pue- de garantizar la seguridad total del niño en caso de accidente, pero la utilización de este producto reduce el riesgo del niño de muerte o lesiones.

• Utilice siempre la silla de automóvil, co- rrectamente instalada y con los cinturones abrochados, incluso si se realizan trayectos breves. Si no lo hace puede poner en peli- gro a su hijo. Compruebe con atención que el cinturón esté bien tensado, que no esté retorcido ni en posición incorrecta.

• Como resultado de un accidente de cual- quier tipo, la sillita podría haber sufrido daños no visibles, por lo que es necesario sustituirla.

• No use sillas de segunda mano: su estruc- tura podría haber sufrido daños no visibles que podrían comprometer la seguridad del producto.

• En caso de que la silla estuviese dañada, deformada, muy gastada o si faltase alguna de sus partes, no la use: podría haber per- dido las características originales de seguri- dad.

• La funda puede ser sustituida exclusiva- mente con otra aprobada por el fabricante, ya que constituye una parte integrante de la sillita de auto. La sillita de auto no debe ser nunca usada sin la funda.

• No modifi que ni incorpore partes adicio- nales al producto sin la expresa aprobación del fabricante. No instale accesorios, piezas de repuesto ni componentes no provistos o aprobados por el fabricante para su uso con la silla de automóvil.

• No utilice complementos como almoha- da, mantas etc. entre la sillita infantil y el asiento del automóvil para elevar la sillita, ni los coloque entre la sillita y el niño: en tales condiciones y en caso de accidente, la sillita podría no funcionar correctamente.

• Compruebe que no haya ningún objeto entre la silla para automóvil y el asiento E34 del vehículo, ni tampoco entre la silla y la puerta.

• Compruebe que los asientos del vehículo (plegables, abatibles o giratorios) estén bien enganchados.

• Asegúrese de que no se transporten obje- tos ni equipajes sin fi jarlos o colocarlos de forma segura, sobre todo en la parte trasera del vehículo: en caso de accidente o frena- da brusca podrían herir a los pasajeros.

• No deje que otros niños jueguen con com- ponentes o partes de la silla.

• No deje nunca solo al niño en el vehículo, ¡puede ser peligroso!

• No transporte a más de un niño a la vez en la sillita.

• Asegúrese de que todos los pasajeros del vehículo usen el cinturón de seguridad, por su propia seguridad, pero también porque durante el viaje, en caso de accidente o fre- nada brusca podrían herir al niño.

• Durante el viaje, antes de maniobrar sobre la silla o el niño, detenga el vehículo en un lugar seguro.

• Controle periódicamente que el niño no abra la hebilla de enganche del cinturón de seguridad, y que no manipule la silla ni partes de la misma.

• No de comida al niño durante el viaje, es- pecialmente piruletas, polos ni otro tipo de dulces con palo. En caso de accidente o fre- nada brusca podrían herirlo.

• Durante los viajes largos se aconseja rea- lizar frecuentes paradas: el niño se cansa fácilmente. No sacar al niño de la sillita por ningún motivo mientras el coche está en movimiento. Si el niño necesita atenciones, es necesario parar el coche en un lugar se- guro.

• No quite las etiquetas ni las marcas de la funda, ya que la misma podría resultar da- ñada.

• No deje la sillita expuesta al sol durante periodos prolongados: los materiales y los tejidos podrían cambiar de color.

• En caso de que el coche haya quedado bajo el sol durante mucho tiempo, inspeccionar cuidadosamente la silla de auto antes de acomodar al niño; algunas partes podrían estar demasiado calientes, en cuyo caso se deberá esperar hasta que se enfríen antes de sentar al niño, para evitar quemaduras.

• Cuando no se lleve al niño, la silla debe dejarse enganchada, o bien meterla en el maletero. Si se deja la silla sin enganchar puede constituir peligro para los pasajeros en caso de accidente o frenada brusca. AVISO IMPORTANTE

1. Este es un dispositivo de retención de niños

“Universal”, homologado según el Regla- mento N°44, enmiendas serie 04. Adecua- do para el empleo general en los vehículos, es compatible con la mayor parte de los asientos de vehículo, pero no con todos.

2. La perfecta compatibilidad se obtiene con

mayor facilidad en aquellos casos en que el fabricante del vehículo declara expresa- mente en el manual que ha sido prevista la instalación de dispositivos “Universales” de sujeción para niños cuya edad esté com- prendida dentro del rango considerado.

3. Este dispositivo de retención ha sido de-

clarado “Universal” de acuerdo con unos criterios de homologación más estrictos respecto de anteriores modelos, los cuales no disponen de la presente advertencia.

4. Adecuado para el uso en los vehículos dota-

dos de cinturón de seguridad de 2 puntos (solo como Gr. 1) o 3 puntos (como Gr. 0+ y Gr.1), fi jos o con enrollador, homologado según el Reglamento UN/ECE N°16 u otros estándares equivalentes.

5. Si tiene alguna duda, consulte al fabricante

del dispositivo de sujeción o directamente al vendedor del mismo.

LIMITACIONES Y REQUISITOS DE USO RE-

LATIVAS AL PRODUCTO Y AL ASIENTO DEL VEHÍCULO ¡ATENCIÓN! Respete cuidadosamente las si- guientes limitaciones al uso del producto y del asiento del vehículo: en caso contrario no se garantiza la seguridad. No utilizar nunca esta sillita de auto en asien- tos girados lateralmente o en posición contra- ria al sentido de marcha (Fig. 1). Cuando se usa como Gr. 0+ debe fi jarse al coche utilizando exclusivamente el cinturón de seguridad de 3 puntos (Fig. 2); además es necesario regular la sillita en la posición de máxima inclinación (véase párrafo “Reclina- ción de la sillita”). Por el contrario, cuando se usa como Gr. 1 se35 puede fi jar al coche utilizando un cinturón de seguridad de 2 (Fig. 3) o 3 puntos. ¡ATENCIÓN! Es preferible instalar la silla en el asiento trasero del vehículo ya que según las estadísticas sobre accidentes es más seguro que el delantero. Concretamente el asiento más seguro es el trasero central: por eso, si es posible, se aconseja colocar la sillita de auto en el asiento trasero central. Si se coloca la silla en el asiento delantero, para una mayor seguridad se aconseja des- plazarlo el máximo posible hacia atrás, si lo permite la presencia de otros pasajeros en los asientos traseros. Si el coche tiene regulador de altura del cintu- rón, fi jarlo en la posición más baja. Comprobar que el regulador del cinturón quede por detrás del respaldo del asiento del coche, o al máxi- mo en línea con el mismo (Fig. 4). En caso de que la silla se instale en un asiento protegido por airbag consultar siempre el ma- nual de instrucciones del vehículo. MANTENIMIENTO Las operaciones de limpieza y mantenimiento deben ser realizadas exclusivamente por un adulto Limpieza de la funda La funda de la silla es completamente extraíble y lavable. Para el lavado seguir las instrucciones indicadas en la etiqueta del revestimiento. Limpiar la funda usando exclusivamente una esponja, jabón doméstico y agua. No utilizar detergentes abrasivos ni disolven- tes. No centrifugar la funda y dejarla secar sin re- torcerla. Limpieza de las partes de plástico Limpiar las partes de plástico utilizando sola- mente un paño humedecido con agua o con un detergente neutro. No utilizar nunca detergentes abrasivos ni di- solventes. Las partes móviles de la silla no deben ser lu- brifi cadas en ningún modo. Control de la integridad de los componen- tes Se recomienda verifi car regularmente la inte- gridad y el estado de desgaste de los siguien- tes componentes:

• funda: verifi car que no sobresalga el acol- chado ni partes del mismo. Verifi car el es- tado de las costuras, que deben estar ínte- gras.

• plásticos: verifi car el estado de desgaste de todas las partes de plástico, que no deben tener signos evidentes de daños o pérdida de color. Conservación del producto Mientras no esté instalada en el coche, se re- comienda conservar la silla en un lugar seco, alejado de fuentes de calor y protegido del polvo, la humedad y la luz solar directa.

INSTRUCCIONES DE USO

Componentes A. Funda B. Minirreductor C. Trío de acolchados (hombreras y paracho- ques central) D. Ranuras de paso de las correas de la sillita E. Botón de regulación de la longitud de las correas F. Cinta de regulación de la longitud de las correas G. Palanca de regulación de la inclinación de la sillita H. Guías laterales para la parte abdominal del cinturón del coche (como Gr. 0+)

I. Asa para el transporte

J. Guía para la parte torácica del cinturón del coche (como Gr. 0+) K. Abrazaderas laterales para la parte torácica del cinturón del coche (como Gr. 1) L. Guías laterales para la parte abdominal del cinturón del coche (como Gr. 1) M. Cárter posterior N. Gancho de ancla O. Cinturones de seguridad P. Lengüetas de los cinturones de seguridad Q. Hebilla de los cinturones de seguridad R. Botón de apertura de la hebilla Índice

• Regulación de la posición de los cinturones de seguridad de la sillita

• Fijación de la sillita al coche como Gr. 0+ (0-13 Kg)

• Fijación de la sillita al coche como Gr. 1 (9- 18 Kg)36

• Reclinación de la sillita

• Desenfundar la sillita Regulación de la posición de los cinturones de seguridad de la sillita ¡ATENCIÓN! Los cinturones deben adaptarse al crecimiento del niño. Antes de instalar la sillita en el coche es ne- cesario colocar los cinturones de retención a la altura correcta, es decir, deben quedar lige- ramente por debajo del nivel de los hombros del niño (Fig. 5). La sillita se puede regular en altura en 4 posiciones. La sillita está dotada de minirreductor para garantizar una buena retención y una mayor comodidad a los bebés desde el nacimiento hasta los 6 Kg de peso (Fig. 6). Antes de instalar el minirreductor comprobar que los cinturones estén introducidos en la ranura más baja: esta es la única posición con- sentida para el uso con este accesorio. ATENCIÓN: para garantizar la máxima seguri- dad del bebé no utilizar el minirreductor si el peso del niño es superior a 6 Kg. Para regular la altura de los cinturones seguir estas instrucciones:

1. Quitar el cárter situado en la parte trasera

de la sillita (Fig. 7) y sacar los dos extremos del cinturón del gancho de ancla (Fig. 8).

2. Sacar los extremos del cinturón del respal-

do de la sillita y de las hombreras (Fig. 9).

3. Sacar las hombreras de la sillita (Fig. 10).

Una vez determinada la altura correcta para su bebé, vuelva a montar los cinturones de segu- ridad siguiendo estas instrucciones:

4. Introducir las hombreras en la ranura elegi-

5. Introducir los extremos de los cinturones

en las hombreras y en las dos ranuras de paso de los cinturones (Fig. 12).

6. Controlar que el cinturón no esté retorcido

en ningún punto, enganchar los dos extre- mos en el gancho de ancla situado en la parte trasera de la sillita y volver a montar el cárter. ATENCIÓN: cuando se usa la ranura más baja para el paso del cinturón del niño, es necesario asegurarse de que el mismo se deslice como se indica a continuación:

7. Hacer pasar el cinturón alrededor de la guía

colocada sobre el tubo horizontal de la par- te trasera del respaldo (Fig. 13).

8. Enganchar los dos extremos del cinturón al

gancho de ancla (Fig. 14). Fijación de la sillita al coche como Gr. 0+ (0-13 Kg) Cuando se usa la sillita como Gr. 0+ debe fi - jarse al coche utilizando exclusivamente un cinturón de seguridad de 3 puntos; además es necesario regular la sillita en la posición de máxima inclinación (véase párrafo “Reclina- ción de la sillita”).

9. Coloque la sillita sobre el asiento del co-

che en el que quiera instalarla (Fig. 15).

10. Pase la parte abdominal del cinturón por

las dos guías laterales como se muestra en la fi gura 16.

11. Tire de la parte abdominal del cinturón

asegurándose de que no se salga de las guías mencionadas, mientras que la sillita debe estar bien apoyada al asiento del co- che (Fig. 17).

12. Pase la parte torácica por la guía posterior

azul situada en alto en la parte trasera del respaldo (Fig. 18). Tense siempre el cintu- rón, asegurándose de que no queden exce- sos de cinta y de que el cinturón no esté retorcido. Fijación de la sillita al coche como Gr. 1 (9- 18 Kg) Cuando se usa la sillita como Gr. 1 se puede fi jar al coche utilizando un cinturón de seguri- dad de 2 o 3 puntos.

13. Coloque la sillita sobre el asiento en el que

15. Tire del cinturón de seguridad del coche y

hágalo pasar por detrás del respaldo de la sillita (Fig. 20).

16. Saque el cinturón de seguridad por el otro

lado de la sillita y fíjelo a su hebilla de en- ganche (Fig. 21). Compruebe que la parte abdominal del cintu- rón pase por las guías.

17. Coja la parte torácica del cinturón, tire

de ella y hágala pasar por la abrazadera, como se muestra en la Fig. 22.

18. Cierre la abrazadera de fi jación (Fig. 23).

La sillita está fi jada. Si debe instalar la sillita en el asiento trasero central y el mismo tiene un cinturón de seguri-37 dad de 2 puntos, siga estas instrucciones:

19. Coloque la sillita sobre el asiento en el que

20. Tire del cinturón de seguridad del coche y

hágalo pasar por detrás del respaldo de la sillita.

21. Saque el cinturón de seguridad por el otro

lado de la sillita y fíjelo a su hebilla de en- ganche.

22. Tire del extremo libre del cinturón de se-

guridad del coche, haciendo que la sillita quede bien pegada al asiento. Después de la instalación, ya sea como Gr. 0+ o como Gr. 1, verifi que siempre que el cinturón de seguridad del coche esté correctamente tensado y que su hebilla no lo fuerce, para que no se salga de su posición. Verifi que también que la hebilla del cinturón de seguridad del co- che no esté en contacto con las guías laterales de paso de la parte abdominal del cinturón. Estas situaciones podrían comprometer la efi - cacia de la sillita en caso de accidente. Colocación del niño

24. Abrir la solapa de tejido, situada en el

asiento (Fig. 24), apretar el botón de regu- lación metálico situado bajo la misma y, teniéndolo apretado, tirar completamente de las dos correas de la sillita (Fig. 25).

25. Desabrochar la hebilla de enganche de los

cinturones apretando el botón rojo (Fig.

26) y colocar al niño en la sillita.

26. Abrochar los cinturones de la sillita de

auto (Fig. 27). La especial forma de las dos lengüetas metálicas impide que se pueda introducir sólo una correa.

27. Tensar adecuadamente los cinturones de

seguridad de la sillita tirando de la correa de regulación; recuerde que los cinturones deben quedar perfectamente adheridos al cuerpo del niño (Fig. 28).

28. Colocar bien las hombreras tirando de

ellas (Fig. 29). Reclinación de la sillita

29. Para regular la sillita en la posición más

adecuada para el niño, tirar de la palan- ca situada bajo la misma sillita (Fig. 30), elegir la posición más adecuada, soltar la palanca y asegurarse de que la sillita esté bloqueada. La sillita está homologada para el transpor- te tanto en la posición de mayor reclinación como en la de menor reclinación en el Gr. 1; como Gr. 0+ por el contrario deberá ser utili- zada exclusivamente en la posición de mayor reclinación. Desenfundar la sillita

30. Realizar las operaciones descritas en los

puntos 1 a 3 y sacar la hebilla de engan- che de los cinturones de seguridad del pa- rachoques central (Fig. 31).

31. Quitar la funda (Fig. 32).

Para volver a montar la funda sobre la sillita, repetir en orden contrario las operaciones descritas. PARA MAYOR INFORMACIÓN: Chicco Española, S.A. Servicio de Atención al Consumidor C/ Industrias, 10 Polígono Industrial Urtinsa 28923 – Alcorcón (Madrid) teléfono: 902.11.70.93 página web: www.chicco.es ¡ATENCIÓN! En cada país existen diferentes versiones del producto por lo que concierne al número y al tipo de accesorios disponibles.38 Instruções de utilização
