MANUALE UTENTE New Zenith CHICCO

PARTE DELLA CONFEZIONE DEL PRODOTTO

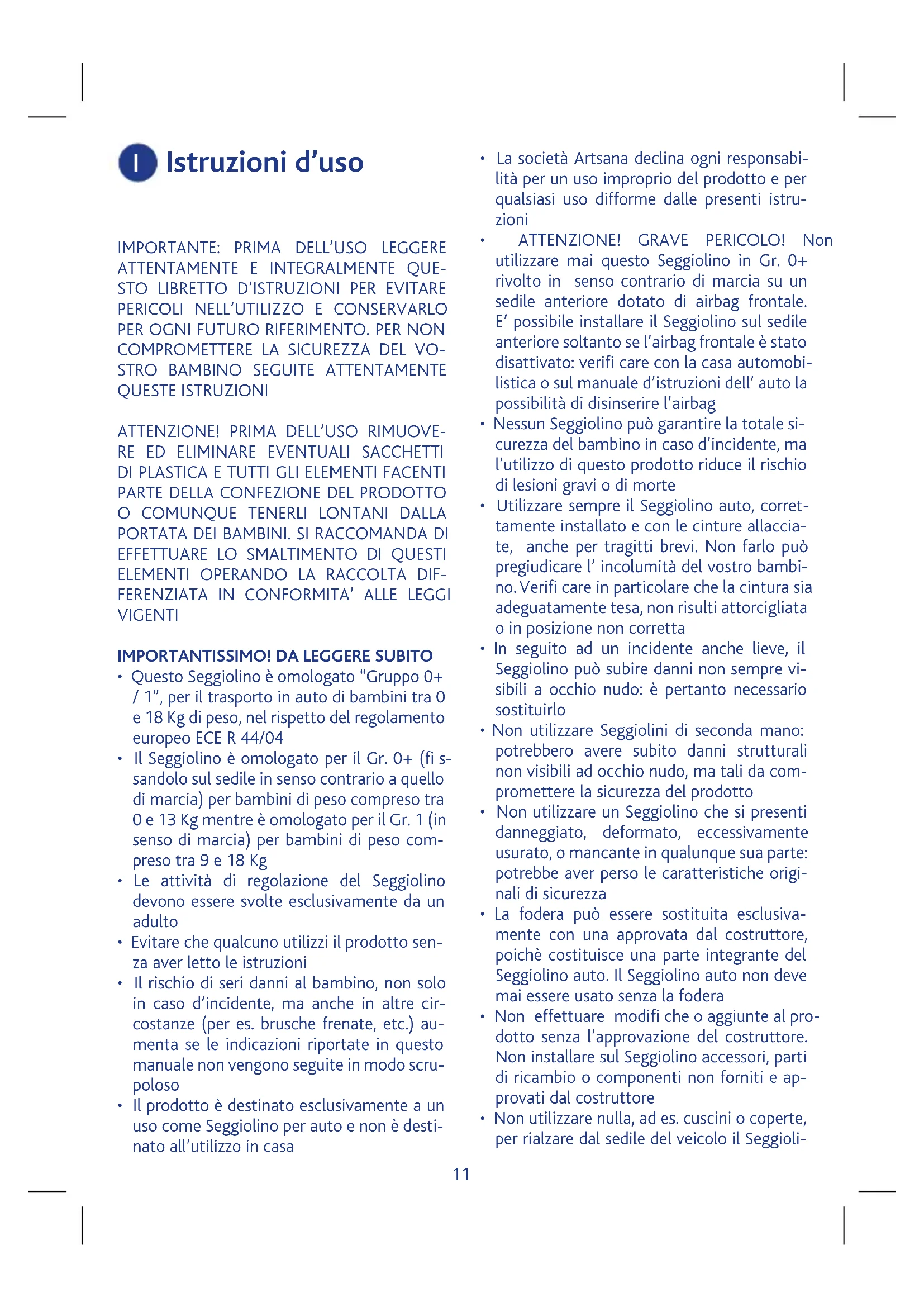

• Questo Seggiolino è omologato “Gruppo 0+ / 1”, per il trasporto in auto di bambini tra 0 e 18 Kg di peso, nel rispetto del regolamento europeo ECE R 44/04

• Il Seggiolino è omologato per il Gr. 0+ (fi s- sandolo sul sedile in senso contrario a quello di marcia) per bambini di peso compreso tra 0 e 13 Kg mentre è omologato per il Gr. 1 (in senso di marcia) per bambini di peso com- preso tra 9 e 18 Kg

• Le attività di regolazione del Seggiolino devono essere svolte esclusivamente da un adulto

• Evitare che qualcuno utilizzi il prodotto sen- za aver letto le istruzioni

• Il rischio di seri danni al bambino, non solo in caso d’incidente, ma anche in altre cir- costanze (per es. brusche frenate, etc.) au- menta se le indicazioni riportate in questo manuale non vengono seguite in modo scru- poloso

• Il prodotto è destinato esclusivamente a un uso come Seggiolino per auto e non è desti- nato all’utilizzo in casa

• La società Artsana declina ogni responsabi- lità per un uso improprio del prodotto e per qualsiasi uso difforme dalle presenti istru- zioni

• ATTENZIONE! GRAVE PERICOLO! Non utilizzare mai questo Seggiolino in Gr. 0+ rivolto in senso contrario di marcia su un sedile anteriore dotato di airbag frontale. E’ possibile installare il Seggiolino sul sedile anteriore soltanto se l’airbag frontale è stato disattivato: verifi care con la casa automobi- listica o sul manuale d’istruzioni dell’ auto la possibilità di disinserire l’airbag

• Nessun Seggiolino può garantire la totale si- curezza del bambino in caso d’incidente, ma l’utilizzo di questo prodotto riduce il rischio di lesioni gravi o di morte

• Utilizzare sempre il Seggiolino auto, corret- tamente installato e con le cinture allaccia- te, anche per tragitti brevi. Non farlo può pregiudicare l’ incolumità del vostro bambi- no. Verifi care in particolare che la cintura sia adeguatamente tesa, non risulti attorcigliata o in posizione non corretta

• In seguito ad un incidente anche lieve, il Seggiolino può subire danni non sempre vi- sibili a occhio nudo: è pertanto necessario sostituirlo

• Non utilizzare Seggiolini di seconda mano: potrebbero avere subito danni strutturali non visibili ad occhio nudo, ma tali da com- promettere la sicurezza del prodotto

• Non utilizzare un Seggiolino che si presenti danneggiato, deformato, eccessivamente usurato, o mancante in qualunque sua parte: potrebbe aver perso le caratteristiche origi- nali di sicurezza

• La fodera può essere sostituita esclusiva- mente con una approvata dal costruttore, poichè costituisce una parte integrante del Seggiolino auto. Il Seggiolino auto non deve mai essere usato senza la fodera

• Non effettuare modifi che o aggiunte al pro- dotto senza l’approvazione del costruttore. Non installare sul Seggiolino accessori, parti di ricambio o componenti non forniti e ap- provati dal costruttore

• Non utilizzare nulla, ad es. cuscini o coperte, per rialzare dal sedile del veicolo il Seggioli- I1212 no o per rialzare il bambino dal Seggiolino: in caso di incidente il seggiolino potrebbe non funzionare correttamente

• Verifi care che non siano interposti oggetti tra il Seggiolino e il sedile o tra il Seggiolino e la portiera

• Verifi care che i sedili del veicolo (pieghevoli, ribaltabili o rotanti) siano ben agganciati

• Verifi care che non vengano trasportati, in particolare sul ripiano posteriore all’interno del veicolo, oggetti o bagagli che non siano stati fi ssati o posizionati in maniera sicura: in caso di incidente o brusca frenata potreb- bero ferire i passeggeri

• Non lasciare che altri bambini giochino con componenti o parti del Seggiolino

• Non lasciare mai il bambino da solo nell’au- tomobile, può essere pericoloso!

• Non trasportare più di un bambino alla volta sul Seggiolino

• Assicurarsi che tutti i passeggeri della vet- tura utilizzino la propria cintura di sicurezza, sia per la propria sicurezza, sia perché du- rante il viaggio, in caso di incidente o brusca frenata, potrebbero ferire il bambino

• Durante la marcia, prima di compiere ope- razioni di regolazione sul Seggiolino o sul bambino, arrestare il veicolo in luogo sicuro

• Controllare periodicamente che il bambino non apra la fi bbia di aggancio della cintura di sicurezza e che non maneggi il Seggiolino o parti di esso

• Evitare di dare cibi al bambino durante il viaggio, in particolare lecca lecca, ghiaccioli o altro cibo su bastoncino. In caso di inci- dente o brusca frenata potrebbero ferirlo

• In caso di lunghi viaggi fare delle soste fre- quenti. Il bambino si stanca molto facilmen- te. Per nessuna ragione estrarre il bambino dal Seggiolino auto mentre l’auto è in mo- vimento. Se il bambino ha bisogno di atten- zione, è necessario trovare un posto sicuro e accostare.

• Non eliminare le etichette e i marchi dal ve- stito, in quanto questa operazione potrebbe danneggiare il vestito stesso

• Evitare un’esposizione prolungata al sole del Seggiolino: può causare cambiamenti di co- lore nei materiali e tessuti

• Nel caso il veicolo sia rimasto fermo sotto il sole, verifi care, prima di accomodare il bam- bino sul Seggiolino, che le diverse parti non si siano surriscaldate: in tal caso lasciarle raffreddare prima di far sedere il bambino in modo da evitare scottature

• Quando non si trasporta il bambino, il Seg- giolino deve essere comunque lasciato ag- ganciato, oppure va riposto nel bagagliaio. Il Seggiolino non agganciato può infatti costi- tuire un pericolo per i passeggeri in caso di incidente o di brusche frenate AVVISO IMPORTANTE

1. Questo è un dispositivo di ritenuta bam-

bini “Universale”, omologato secondo Re- golamento N°44, emendamenti serie 04. Adatto all’impiego generale nei veicoli e compatibile con la maggior parte, ma non tutti, i sedili di veicolo

2. La perfetta compatibilità è più facilmente

ottenibile nei casi in cui il costruttore del veicolo dichiara nel manuale veicolare che il veicolo prevede l’installazione di disposi- tivi di ritenuta bambini “Universali” per la fascia d’età in questione

3. Questo dispositivo di ritenuta è stato

classifi cato “Universale” secondo criteri di omologazione più severi rispetto a modelli precedenti che non dispongono del presen- te avviso

4. Adatto per l’impiego nei veicoli dotati di

cintura di sicurezza a 2 punti (solo come Gr.

1) o 3 punti (come Gr. 0+ e Gr.1), statica o

con arrotolatore, omologata in base al Re- golamento UN/ECE N°16 o altri standard equivalenti

5. In caso di dubbio, contattare il produttore

del dispositivo di ritenuta oppure il rivendi- tore

ATTENZIONE! Rispettare scrupolosamente le seguenti limitazioni e requisiti d’uso relativi al prodotto e al sedile auto: in caso contrario non è garantita la sicurezza Non utilizzare mai questo Seggiolino su sedili rivolti lateralmente o opposti al senso di mar-13 cia (Fig. 1) Quando è usato come Gr. 0+ deve essere fi ssato in auto esclusivamente utilizzando una cintura di sicurezza a 3 punti (Fig. 2); è inoltre necessario reclinare il più possibile il Seggiolino (vedere paragrafo “Reclinabilità del Seggiolino”) Quando è usato invece come Gr. 1 può essere fi ssato in auto utilizzando invece una cintura di sicurezza a 2 (Fig. 3) o 3 punti ATTENZIONE! In base alle statistiche sugli in- cidenti, i sedili posteriori del veicolo sono più sicuri di quello anteriore: si consiglia pertanto di installare il Seggiolino sui sedili posteriori. In particolare il sedile più sicuro è quello centra- le posteriore: in questo caso, se consentito, si consiglia di posizionare il Seggiolino sul sedile centrale posteriore Se il Seggiolino viene posizionato sul sedile anteriore, per maggiore sicurezza si raccoman- da di arretrare il più possibile il sedile compati- bilmente con la presenza di altri passeggeri sul sedile posteriore. Se l’auto è dotata di regolatore dell’altezza della cintura fi ssare questo nella posizione più bassa. Verifi care poi che il regolatore del- la cintura risulti in posizione arretrata (o al massimo allineata) allo schienale del sedile dell’auto (Fig. 4) Nel caso di installazione su un qualunque se- dile protetto da airbag fare sempre riferimento al manuale di istruzioni dell’auto MANUTENZIONE Le operazioni di pulizia e manutenzione devo- no essere effettuate solo da un adulto Pulizia della fodera La fodera del Seggiolino è completamente sfoderabile e lavabile. Per il lavaggio seguire le istruzioni riportate sull’etichetta del vestito Pulire la fodera usando esclusivamente una spugna, sapone da bucato e acqua. Non usare mai detergenti abrasivi o solventi Non centrifugare la fodera e lasciarla asciuga- re senza strizzarla Pulizia delle parti plastiche Pulire le parti in plastica solamente con un panno inumidito con acqua o con un deter- gente neutro Non usare mai detergenti abrasivi o solventi Le parti mobili del Seggiolino non devono es- sere in alcun modo lubrifi cate Controllo dell’integrità dei componenti Si raccomanda di verifi care regolarmente l’in- tegrità e lo stato di usura dei seguenti com- ponenti:

• fodera: verifi care che non fuoriescano im- bottiture o che non ci sia rilascio di parti di esse. Verifi care lo stato delle cuciture che devono essere sempre integre

• plastiche: verifi care lo stato di usura di tut- te le parti in plastica, che non devono pre- sentare evidenti segni di danneggiamento o di scolorimento Conservazione del prodotto Quando non installato sull’auto si raccoman- da di conservare il Seggiolino in un posto asciutto, lontano da fonti di calore e al riparo da polvere, umidità e luce solare diretta

Componenti A. Fodera B. Miniriduttore C. Tris imbottiture (spallacci e paracolpi cen- trale) D. Asole di passaggio delle cinture di sicurezza del Seggiolino E. Pulsante di regolazione della lunghezza del- le cinture F. Cinghia di regolazione della lunghezza delle cinture G. Leva di regolazione della reclinabilità del Seggiolino H. Guide laterali per la cintura auto addomi- nale come Gr. 0+

I. Maniglia per il trasporto

J. Guida per la cintura auto diagonale come Gr. 0+ K. Morsetti laterali per la cintura auto diago- nale come Gr. 1 L. Guide laterali per la cintura auto addomi- nale come Gr. 1 M. Carter posteriore14 N. Gancio ad ancora O. Cinture di sicurezza P. Linguette delle cinture di sicurezza Q. Fibbia delle cinture di sicurezza R. Pulsante di apertura della fi bbia Indice

• Regolazione della posizione delle cinture di sicurezza del Seggiolino

• Fissaggio del Seggiolino in auto come Gr. 0+ (0-13 Kg)

• Fissaggio del Seggiolino in auto come Gr. 1 (9-18 Kg)

• Alloggiamento del bambino

• Reclinabilità del Seggiolino

• Sfoderabilità della fodera Regolazione della posizione delle cinture di sicurezza del Seggiolino ATTENZIONE! Le cinture devono sempre esse- re adattate alla crescita del bambino Prima di installare il Seggiolino in auto bisogna posizionare all’altezza corretta le cinture di ri- tenuta. La posizione corretta dell’altezza delle cinture è leggermente al di sotto del livello delle spalle (Fig. 5). Il Seggiolino è dotato di 4 posizioni di regolazione in altezza. Il Seggiolino è dotato di miniriduttore per ga- rantire un buon contenimento ed un maggiore comfort ai bimbi dalla nascita ai 6 Kg di peso (Fig. 6) Prima di installare il miniriduttore verifi care che le cinture siano infi late nell’asola più bas- sa: questa è infatti l’unica posizione consentita per l’uso con questo accessorio ATTENZIONE: per garantire la massima sicu- rezza del bambino non utilizzare il miniridut- tore se il peso del bambino è superiore a 6 Kg Per regolare l’altezza delle cinture procedere come segue:

1. Rimuovere il carter posto nella parte poste-

riore del Seggiolino (Fig. 7) e sfi lare i due estremi della cintura dal gancio ad ancora (Fig. 8)

2. Sfi lare gli estremi della cintura dallo schie-

nale del Seggiolino e dagli spallacci (Fig. 9)

3. Sfi lare gli spallacci dal Seggiolino (Fig. 10)

Una volta determinata l’altezza corretta per il vostro bambino, rimontate la cintura di sicu- rezza come segue:

4. Inserire nell’asola scelta gli spallacci (Fig.

5. Inserire gli estremi delle cinture negli spal-

lacci e quindi nelle due asole di passaggio delle cinture (Fig. 12)

6. Dopo aver controllato che la cintura non

risulti attorcigliata in alcun punto, aggan- ciare i due estremi nell’apposito gancio ad ancora posto sul retro del Seggiolino e ri- montare il carter ATTENZIONE: quando si usa l’asola più bas- sa per il passaggio della cintura del bambino, è necessario assicurarsi che la stessa scorra come di seguito descritto:

7. Far passare la cintura attorno alla guida

posizionata sul tubo orizzontale, posto sul retro dello schienale (Fig. 13)

8. Agganciare quindi i due estremi di cintura

al gancio ad ancora (Fig. 14) Fissaggio del Seggiolino in auto come Gr. 0+ (0-13 Kg) Quando il Seggiolino è usato come Gr. 0+ deve essere fi ssato in auto esclusivamente utilizzando una cintura di sicurezza a 3 punti; è inoltre necessario reclinare il più possibile il Seggiolino (vedere paragrafo “Reclinabilità del Seggiolino”)

9. Posizionate il Seggiolino sul sedile dell’au-

to dove si intende installarlo (Fig. 15)

10. Passare la cintura addominale nelle due

guide laterali come mostrato in fi gura 16

11. Tirare la cintura addominale assicurandosi

che non esca dalle guide sopra descritte mentre il Seggiolino è ben appoggiato al sedile dell’auto (Fig. 17)

12. Passare la cintura diagonale nella guida

posteriore azzurra posta in alto, sul retro dello schienale (Fig. 18). Tensionare sem- pre la cintura, assicurandosi che non ci sia- no eccessi di nastro e che la cintura non sia attorcigliata Fissaggio del Seggiolino in auto come Gr. 1 (9-18 Kg) Quando il Seggiolino è usato come Gr. 1 può essere fi ssato in auto utilizzando una cintura di sicurezza a 2 o 3 punti15

13. Posizionare il Seggiolino sul sedile dove si

14. Aprire il morsetto laterale (Fig. 19)

15. Tirare la cintura di sicurezza dell’auto e

farla passare dietro lo schienale del Seg- giolino (Fig. 20)

16. Una volta fatta uscire dall’altro lato del

quindi farla passare nell’apposito morset- to come mostrato in Fig. 22

18. Chiudere il morsetto di fi ssaggio (Fig. 23).

Il Seggiolino è ora fi ssato Se dovete installare invece il Seggiolino sul sedile posteriore in posizione centrale do- tato di cintura a 2 punti, procedere nell’in- stallazione come segue:

19. Posizionare il Seggiolino sul sedile dove si

farla passare dietro lo schienale del Seg- giolino

21. Una volta fatta uscire dall’altro lato del

Seggiolino fi ssare la cintura di sicurezza dell’auto all’apposita fi bbia d’aggancio

22. Tirare l’estremo libero della cintura di si-

curezza dell’auto, facendo aderire bene il Seggiolino al sedile Dopo l’installazione, sia come Gr. 0+ che come Gr. 1, verifi care sempre che la cintura dell’au- to sia correttamente in tensione e che la sua fi bbia non forzi la cintura a uscire dall’apposita sede. Verifi care inoltre che la fi bbia della cintu- ra auto non sia a contatto con le guide laterali di passaggio della cintura addominale. Queste situazioni potrebbero infatti compromettere l’effi cacia del Seggiolino in caso di incidente. Alloggiamento del bambino

24. Aprire la patella in tessuto, posta sulla

seduta (Fig. 24), schiacciare il pulsante di regolazione metallico posto sotto di essa e sempre tenendolo schiacciato, tirare com- pletamente le due cinture del Seggiolino (Fig. 25)

25. Slacciare la fi bbia di aggancio della cintura

premendo il bottone rosso (Fig. 26) e posi- zionare quindi il bambino nel Seggiolino

26. Allacciare la cintura del Seggiolino auto

(Fig. 27). A causa della particolare forma delle due linguette metalliche non è pos- sibili inserirne una soltanto

27. Tensionare adeguatamente le cinture di

sicurezza del Seggiolino tirando l’apposi- ta cinghia di regolazione; ricordare che le stesse devono aderire perfettamente al corpo del bambino (Fig. 28)

28. Sistemare gli spallacci tirandoli (Fig. 29)

Reclinabilità del Seggiolino

29. Per regolare il Seggiolino nella posizione

più idonea per il bambino, tirare la leva posta sotto il Seggiolino (Fig. 30), scegliere la posizione più adatta, rilasciare la leva ed assicurarsi che il Seggiolino sia bloccato Il Seggiolino è omologato per il trasporto sia nella posizione a maggiore reclinazione come in quella a minore reclinazione in Gr. 1; come Gr. 0+ dovrà invece essere utilizzato esclusi- vamente nella posizione di maggiore reclina- zione Sfoderabilità della fodera

30. Procedere con le operazioni descritte dal

punto 1 al punto 3 quindi sfi lare la fi bbia di aggancio delle cinture di sicurezza dal paracolpi centrale (Fig. 31)

31. Rimuovere la fodera (Fig. 32)

Per rimontare la fodera sul Seggiolino ripetere in ordine inverso le operazioni appena descrit-

PER ULTERIORI INFORMAZIONI: ARTSANA SPA Servizio Clienti Via Saldarini Catelli, 1 22070 Grandate COMO-ITALIA Tel. N° verde 800.188.898 www.chicco.com ATTENZIONE! A seconda del paese sono sta- te previste diverse versioni del prodotto in termini di numero e tipologia degli accessori disponibili16 Mode d’emploi
