BRUKSANVISNING XT420 MOTOROLA
Tabell 1: Litiumjonbatteriets livslängd med en Tx-effekt på 0,5 watt
| Batteritype | Batterisparer fra | Batterisparer til |
| Standard 16 | timer 20 timer | |
| Høj kapacitet | N.A. (Ikke relevant) | N.A. (Ikke relevant) |
Observera: Håll processen när ljudvolymen är hög eller när ljudvolymen justeras.
SÅ HÄR VÄLJER DU KANAL
- Interferenselimineringskoder kallas CTCSS/DPL-koder eller PL/DPL-koder
RÄCKVIDD FÖR TAL
Juridiska meddelanden om programvara med öppen källkod:
Den här Motorola-produkten innehåller programvara med öppen källkod. Mer information om licenser, bekräftelser, nödvändiga copyrightmeddelanden och andra användarvillkor finns i dokumentationen för den här Motorola-produkten på: http://businessonline.motorolasolutions.com
Gå till: Resurscenter > Produktinformation > Handbok > Tillbehör.
INNEHÅLL
Innehåll. 1
Upphovsrätt för datorprogramvara .4
Säkerhet .5
Säkerhetsinformation för
batterier och laddare. 6
Riktlinjer för användningssäkerhet 7
Radioöversikt. 8
Radions delar 8
Ratt för på/av/volym .9
Kanalvalsratt 9
Batterier och laddare 11
Batterifunktioner och laddningsalternativ . .11
Om litiumjonbatteriet. 11
Installera litiumjonbatteriet 12
Ta bort litiumjonbatteriet 12
Strömförsörjning och laddare med fack 13
Hölster 14
Ladda med laddare med fack för en enhet (SUC). 14
Beräknad laddningstid 17
Lysdioder på flerenhetsladdaren .19
Komma igång 20
Slå på/stänga av radion 20
Justera volymen 20
Välja kanal 20
Tala och övervaka 20
Ta emot ett anrop 21
Räckvidd 22
Radions lysdioder 23
Handsfree-användning/VOX 24

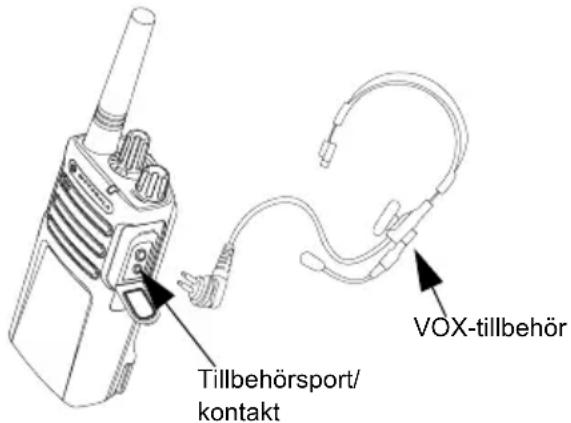

Med kompatibla VOX-tillbehör 24
Inställning av iVOX-känslighet 24
Handsfree utan tillbehör (iVOX) 25
Växla röstmeddelande i användarläge 25
Återställ till fabriksinställningar 25
Gå till Frequencies Values (frekvensvärden) 27
Läsa CTCSS-/DPL-värden 28
Lämna automatiska sökvärden 28
Spara inställningar 28
Exempel på programmeringsvärden 30
Exempel på att programmera en frekvens 30
Exempel på att programmera en kod 31
Exempel på programmering av automatisk sökning 31
Övriga programmeringsfunktioner 32
Sökning 32
Redigera söklista 32
Ta bort störande kanal 33

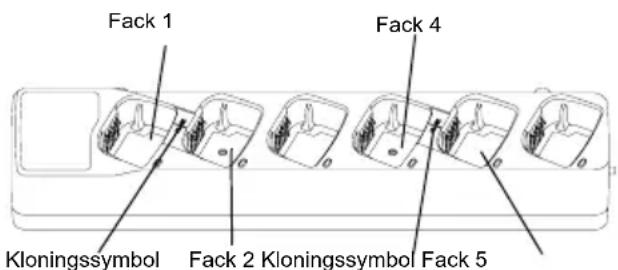

Kloning med en flerenhetsladdare (MUC) 36

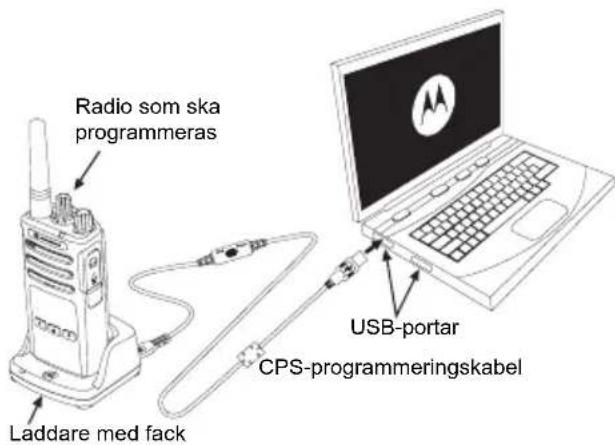

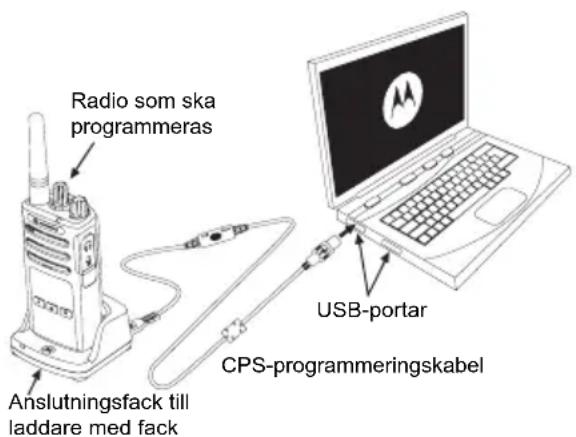

CPS- och kloningskablar (valfritt tillbehör) 38
Användning och skötsel 46 Frekvens- och koddiagram 47
CTCSS- och PL/DPL-koder 48
Motorolas begränsade garanti 53
Tillbehör 55
Ljudtillbehör 55
Batteri 55
Kablar 55, Laddare 55, Bärväskor och liknande tillbehör 55
Motorola-produkterna som beskrivs i den här handboken kan inkludera copyrightskyddade datorprogram från Motorola i halvledarminnen eller andra media. Lagar i USA och andra länder ger Motorola vissa exklusiva rättigheter för copyrightskyddade datorprogram, däribland men ej begränsat till, den exklusiva rättigheten att kopiera eller introducera det skyddade datorprogrammet i valfri form. Följaktligen får inte copyrightskyddade datorprogram från Motorola i Motorola-produkterna som beskrivs i den här handboken, kopieras, reproduceras, ändras, bakåtkompileras eller distribueras utan uttrycklig skriftlig tillåtelse från Motorola.
Vidare ska inte köp av Motorola-produkter innebära beviljande av, antingen direkt eller implicit, hinder, eller på annat sätt, någon licens under copyrighträttigheterna, patent, eller patentansökningar från Motorola, med undantag för den normala icke-exklusiva licensen att använda som uppstår genom lagen vid försäljningen av en produkt.
SÄKERHET
PRODUKTSÄKERHET OCH ÖVERENSSTÄMMELSE MED BESTÄMMELSER OM RF-EXPONERING
Läs användningsinstruktionerna och informationen om RF-energi som finns i broschyren Produktsäkerhet och RF-exponering i radions förpackning innan användning av produkten.
Obs!
Den här radion är endast avsedd för yrkesmässig användning enligt FCC:s/CNIRP:s bestämmelser om RF-exponering.
Gå till följande webbplats för en lista över Motorola-godkända antenner, batterier och andra tillbehör:
Det här dokumentet innehåller viktiga säkerhets- och användningsanvisningar. Läs anvisningarna noggrant och spara dem för framtida behov.
Innan du använder batteriladdaren ska du läsa alla anvisningar och all varningsinformation på
- laddaren,
- batteriet och
- radion som använder batteriet
- För att minska risken för skada ska du endast ladda uppladdningsbara Motorola-auktoriserade batterier. Andra batterier kan explodera, vilket kan leda till personskador eller skador på egendom.
- Om vaggan används för andra tillbehör, som inte rekommenderas av Motorola, kan det medföra risk för brand, elstötar eller personskador.
- Minska risken för skador på elkontakten och sladden genom att dra i kontakten snarare än i sladden när du kopplar ur laddaren.
- En förlängningssladd bör inte användas om det inte är absolut nödvändigt. Om en olämplig förlängningssladd används kan det leda till brand eller elstötar. Om en förlängningssladd måste användas måste du se till att sladdstorleken är 18 AWG för längder upp till 30,5 m (100 ft) och 16 AWG för längder upp till 45,7 m (150 ft).
- Minska risken för brand, elstötar och personskador genom att inte använda vaggan om den är skadad på något sätt. Ta den till en kvalificerad Motorola-servicerepresentant.
- Ta inte isär laddaren. Den kan inte repareras och utbytesdelar finns inte tillgängliga. Om vaggan tas isär medför det risk för elstötar eller brand.
- Minska risken för elstötar genom att koppla bort laddaren från eluttaget innan du rengör eller utför underhåll av enheten.
RIKTLINJER FÖR ANVÄNDNINGSSÄKERHET
- Stäng av radion när batteriet laddas.
- Laddaren är inte lämplig för utomhusbruk. Använd den endast under torra förhållanden.
- Anslut endast laddaren till ett jordat eluttag med rätt spänning (enligt angivelsen på produkten).
- Koppla bort laddaren från strömmen genom att dra ur kontakten.
- Utrustningen bör anslutas till ett uttag i närheten, som är enkelt att komma åt. I utrustning som innehåller säkringar måste utbytesdelar ha samma typ och klassificering som anges i instruktionerna för utrustningen.
- Maximal omgivningstemperatur för nätadaptern får inte överstiga 40°C (104 F).
- Uteffekten från strömförsörjningen får inte överstiga klassificeringen som anges på produktetiketten på laddarens undersida.
- Se till att sladden dras så att det inte finns risk för att någon kliver eller snubbar på den, eller att den utsätts för vattenskador eller andra påfrestningar.
RADIOÖVERSIKT

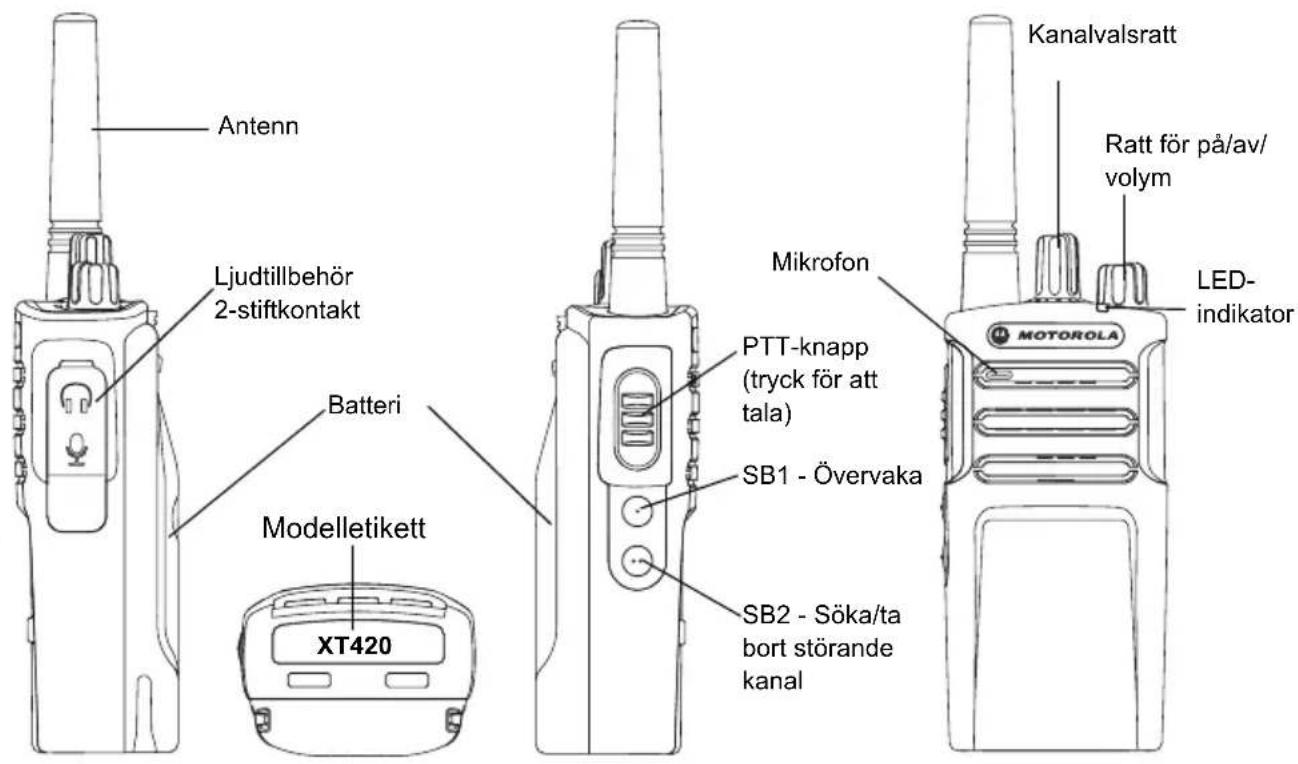

RADIONS DELAR
Svenska
Ratt för på/av/volym
Används för att sätta på eller stänga av radion och för att justera radions volym.
Kanalvalsratt
Används för att ställa in radion på olika kanaler.
Tillbehörskontakt
Används för att ansluta kompatibla ljudtillbehör.
Modelletikett
Visar radions modell.
Mikrofon
Tala tydligt i mikrofonen när du skickar ett meddelande.
Antenn
På modell XT420 går inte antennen att ta bort.
LED-indikator
Används för att ge batteristatus, uppstartsstatus, radioanropsinformation och skanningsstatus.
Sidoknappar
Tryck och håll in knappen när du talar och släpp upp den när du lyssnar.
Sidoknapp 1 (SB1)
- Sidoknapp 1 är en allmän knapp som kan konfigureras med Customer Programming Software (CPS). Standardinställningen för SB1 är "Monitor" (övervakning).
Sidoknapp 2 (SB2)
- Sidoknapp 2 är en allmän knapp som kan konfigureras av CPS. Standardinställningen för SB2 är "Scan/Nuisance Channel Delete" (Sök/ta bort störande kanal).
Litiumjonbatteriet
XT-serien har ett litiumjonbatteri av standardkapacitet. Det kan finnas andra batterier tillgängliga. Mer information finns i "Batterifunktioner och laddningsalternativ" på sidan 11.
Den här användarguiden omfattar modellerna i XT420-serien. Radions modell visas på radions undersida och ger följande information:
Tabell 1: Radiospecifikationer för XT420
| Modell Frekvensband | Sändningsef fekt (watt) | Antal kanaler Antenn |
| XT420 PMR446 0.5 16 Ej borttagbar | | | |
BATTERIER OCH LADDARE
XT-seriens radiomottagare har litiumjonbatterier som finns i olika kapaciteter som definierar batteriets livstid.
BATTERIFUNKTIONER OCH LADDNINGSALTERNATIV
Om litiumjonbatteriet
XT-seriens radio är utrustad med ett laddningsbart litiumjonbatteri. Detta batteri ska laddas fullt innan första användning för att säkerställa optimal kapacitet och prestanda.
Batteriets livstid avgörs av flera faktorer. Bland de mer kritiska är den vanliga överladdningen av batterier och den genomsnittliga urladdningen vid varje cykel. Ju större överladdning och djupare genomsnittlig urladdning, desto färre cykler räcker ett batteri. Till exempel, ett batteri som är överladdat och laddar ur 100% flera gånger om dagen, räcker
färre cykler än ett batteri som får mindre överladdning och laddas ur 50% om dagen. Ett batteri som får minimal överladdning och i genomsnitt bara laddar ur 25% varje dag räcker ännu längre.
Motorola-batterier är designade specifikt för att användas med en Motorola-laddare och vice versa. Att ladda i utrustning som inte kommer från Motorola kan leda till batteriskada och göra batteriets garanti ogiltig. Batteriet ska förvaras omkring 25°C (77°F) (rumstemperatur) så ofta som möjligt. Att ladda ett kallt batteri (under 10°C [50 F]) kan innebära läckage av elektrolyt och till slut att batteriet går sönder. Att ladda ett varmt batteri (över 35°C [95 F]) innebär minskad urladdningskapacitet, vilket påverkar radions prestanda. Motorolas snabba batteriladdare innehåller en temperaturkänslig krets som ser till att batterierna laddas inom ovan angivna temperaturgränser.

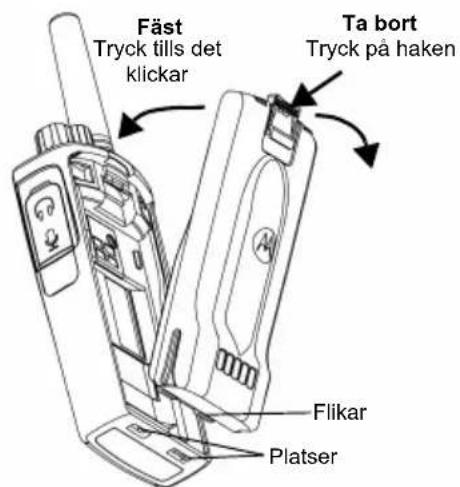

Installera litiumjonbatteriet
- Stäng av radion.
- Håll Motorola-logotypen uppåt på batteripaketet och sätt i flikarna längst ned på batteriet i facken på radion.
- Tryck den övre delen av batteriet mot radion tills du hör ett klick.
Obs! Läs mer om litiumjonbatteriets egenskaper i "Om litiumjonbatteriet" på sidan 11
Ta bort litiumjonbatteriet
- Stäng av radion.
- Tryck ned batterihaken och håll det nedtryckt medan du tar bort batteriet.
- Dra bort batteriet från radion.
Tabell 1: Litiumjonbatteriets livslängd med Tx-effekt 0,5 Watt
| Batteryp | Batteribesparing av | Batteribesparing på |
| Standard 16 | timmar 20 timmar | |
| Hög kapacitet E/t E/t | | |

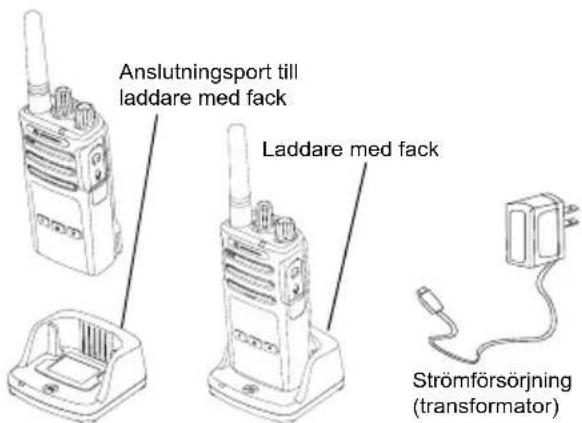

Strömförsörjning och laddare med fack
Laddare med fack
Strömförsörjning
Radion levereras med en laddare med fack och en strömförsörjning (även kallad transformator) och en uppsättning kontaktadaptrar.
Din transformator kan växla så att den passar vilken som helst av de kontaktadaptrar som medföljer i radioförpackningen.
Vilken adapter du installerar beror på i vilken region du befinner dig.
När du har tagit reda på vilken kontaktadapter som är lämplig för ditt vägguttag installerar du den på följande sätt:

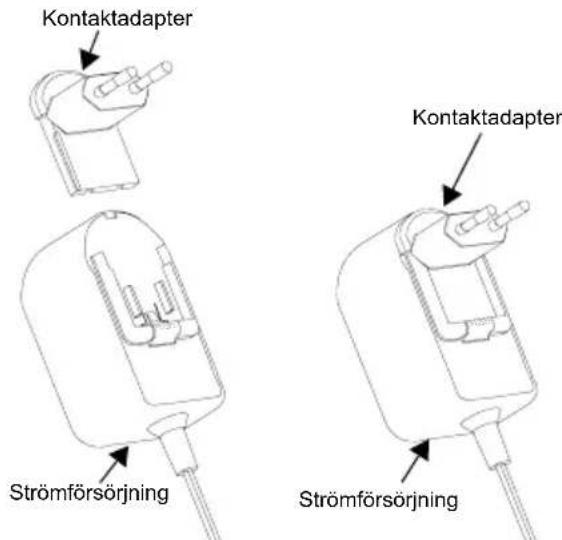

- Rikta in spåren på kontaktadaptern mot nätadaptern och skjut ned kontaktadaptern tills den sitter ordentligt på plats.
- Skjut kontaktadaptern uppåt för att ta loss den.
Obs! Den kontaktadapter som visas i bilderna visas endast i illustrationssyfte. Den kontaktadapter som du installerar kan se annorlunda ut.
När du skaffar ytterligare laddare eller strömförsörjning måste du se till att du har liknande laddare med fack och strömförsörjningsuppsättning.
Hölster
- Sätt i radion i vinkel mot hölstrets botten. Tryck radion mot hölstrets baksida tills krokarna på hölstret fästs i de översta infattningarna på batteriet.
- För att ta bort radion via den översta fliken på hölstret, hakar du loss krokarna från de översta infattningarna på batteriet. Dra ut radion i vinkel och ta bort den från hölstret.
Obs! För att ladda batteriet (med radion i), sätter du det i en Motorola-godkänd laddare eller flerenhetsladdare.
Ladda med laddare med fack för en enhet (SUC)
- Placera laddaren på en plan yta.
- Anslut nätadapterkontakten till porten på sidan av laddaren.
- Anslut nätadaptern till ett vägguttag.
- Sätt i radion i laddaren med radion framåt, som visas.
Obs! När du laddar ett batteri som är anslutet till en radio stänger du av radion för att säkerställa fullständig laddning. Mer information finns i "Riktlinjer för användningssäkerhet" på sidan 7.
Ladda ett fristående batteri
För att bara ladda batteriet - vid steg 4 på sidan 14 sätter du i batteriet i facket, men insidan på batteriet framåt i laddaren med fack för en enhet som visas ovan. Rikta in hålen i batteriet med räfflorna i laddaren med fack för en enhet.
Tabell 2: Batterier som är godkända av Motorola
| Artikelnummer Beskrivning |
| PMNN4434_R | Lithiumjonbatteri av standardtyp |
| PMNN4453_R | Lithiumjonbatteri med hög kapacitet |
Lysdioder på laddare med fack
Tabell 3: Indikatorlampa på laddaren
| Status LED-indikator Commentarer |
| Start | Grönt i ungebär 1 sekund | |
| Laddning | Fast rött sken | |
| Laddningen År färdig | Fast grönt sken | |
| Batterifel (*) | Blinkar snabbt med rött sken | |
| Väntar på laddning (**) | Blinkar snabbt med gult sken | |
| Batterinivå | E/t Batteriet År tomt | |
| 1 räd blinkning | Lög batterinivå |
| 2 gula blinkningar | Batteriet År halvfullt |
| 3 gröna blinkningar | Batteriet År{nästan fullt |
( ) Normalt kan du lösa problemet genom att rätta till batteriets position i facket. ( *) Batteriet är för varmt eller kallt, eller så används fel matarspänning.
Om indikatorlampan inte lyser eller blinkar alls:
- Kontrollera att radion med batteri, eller endast batteriet, är isatt på rätt sätt. (Mer information finns i steg 4 av "Ladda med laddare med fack för en enhet (SUC)" på sidan 14)
- Se till att strömkabeln sitter i laddningsuttaget ordentligt via ett lämpligt eluttag och att det finns ström i uttaget.
- Kontrollera att batteriet som används i radion står med i Tabell 2 på sidan 15.
Beräknad laddningstid
Följande tabell ger en ungefärlig laddningstid för batteriet. Mer information finns i "Säkerhetsinformation för batterier och laddare" på sidan 6.
Tabell 4: Ungefärlig laddningstid för batteri
| Laddningslösningar | Beräknad laddningstid |
| Standardbatteri Batteri | med hög kapacitet |
| Standard ≤ 4,5 timmar E/t | | |
| Snabb ≤ 2,5 timmar E/t | | |

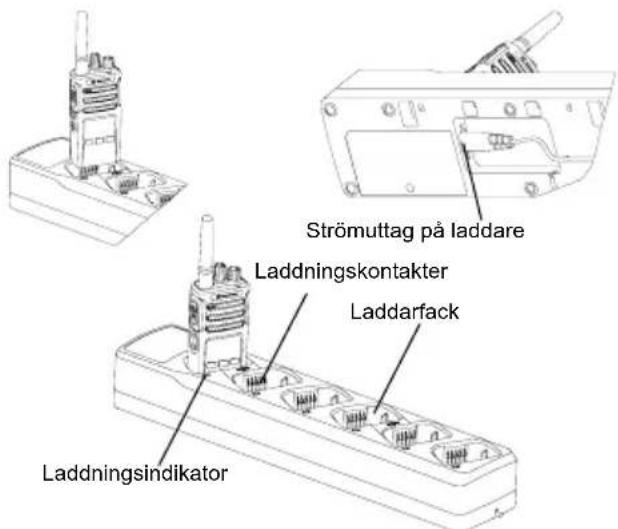

Ladda radio och batteri med en flerenhetsladdare - MUC (valfritt tillbehör)
Med flerenhetsladdaren (MUC) kan du ladda upp till 6 radio eller batterier. Batterierna kan laddas med en radio eller tas ut och placeras i MUC separat. Vart och ett av de 6 laddningsfacken kan innehålla en radio (med eller utan hölster) eller ett batteri, men inte båda.
- Placera MUC på en plan yta.
- Sätt i strömsladden i MUC:ns dubbla stiftskontakt nedtill på MUC:n.
- Anslut nätsladden till ett vägguttag.
- Stäng av radion.
- Sätt i radion eller batteriet i laddningsfacket med radion eller batteriet vänt bort från kontakterna.
Obs!
Denna MUC klonar upp till 2 radiomottagare (2 källradio och 2 målradio). Mer information finns i "Kloning med en flerenhetsladdare (MUC)" på sidan 36. - Mer information om funktioner i MUC finns i de instruktionsblad som medföljer MUC:n. Mer information om delar och artikelnummer finns i "Tillbehör" på sidan 55.
Lysdioder på flerenhetsladdaren
Tabell 5: Indikatorlampa på laddaren
| Status Lysdiodens status Commentarer |
| Start Lyser grönt i ca. 1 sék | | |
| Laddning Lyser rött | | |
| Laddningen侦 färdig Lyser grönt | | |
| Batterifel (*) | Snabb röd blinkinging | |
| Väntar på laddning (**) | Blinkar längsamt med gult sken | |
| Batterinivå | 1 röd blinkinging | Låg batterinivå |
| 2 gula blinkningar | Batteriet侦 halvfullt |
| 3 gröna blinkningar | Batteriet侦 nastan fullt |
( ) Normalt kan du lösa problemet genom att rätta till batteriets position i facket ( *) Batteriet är för varmt eller kallt, eller används fel matarspänning.
Om indikatorlampan inte lyser eller blinkar alls:
- Kontrollera att radion med batteri, eller endast batteriet, är isatt på rätt sätt. (Mer information finns i "Ladda radio och batteri med en flerenhetsladdare - MUC (valfritt tillbehör)" på sidan 18)
- Se till att strömkabeln sitter i laddningsuttaget ordentligt via ett lämpligt eluttag och att det finns ström i uttaget.
- Kontrollera att batteriet som används i radion står med i Tabell 2 på sidan 15.
KOMMA IGÅNG
Mer information om följande förklaringar finns i "Radions delar" på sidan 8.
För att slå på radion vrider du ratten för volym på/av medurs. Något av följande spelas upp i radion:
- Uppstartsignal och kanalnummeravisering eller
- batterinivå- och kanalnummerviseringar eller
- så är radion tyst (ljudsignaler inaktiverade) Lysdioden blinkar rött en kort stund.
För att stänga av radion vrider du ratten för volym på/av moturs tills du hör ett klickande ljud och lysdioden stängs av.
JUSTERA VOLYMEN
Vrid på volymratten medurs för att höja volymen eller moturs för att sänka volymen.
Obs! Håll inte radion för nära örat när volymen är hög eller när du justerar volymen.
VÄLJA KANAL
Välj en kanal genom att vrida på kanalväljaren tills du kommer till den önskade kanalen. En röst anger den valda kanalen.
Varje kanal har egna frekvens-, störningselimineringskod- och sökinställningar.
TALA OCH ÖVERVAKA
Det är viktigt att övervaka trafiken innan sändning för att undvika att "prata över" någon som redan sänder.
För att övervaka trycker du länge på och håller ned SB1(*)-knappen för att komma till kanaltrafiken. Om ingen aktivitet pågår hör du ett statiskt ljud. Tryck på SB1 igen för att släppa. När kanaltrafiken är klar fortsätter du ditt anrop genom att trycka på PTT-knappen. Vid sändning lyser lysdioden fast rött.
Anteckningar:
- För att lyssna efter all aktivitet på en aktuell kanal trycker du kort på SB1-knappen för att ställa in CTCSS/DPL-koden till 0. Den här funktionen kallas "CTCSS/DPL Defeat (Squelch set to SILENT)" (CTCSS/DPL-nollställning (Spärr satt till TYST)). (*) Detta förutsätter att SB1 inte programmeras för ett annat läge.
TA EMOT ETT ANROP
- Välj en kanal genom att vrida på kanalväljaren tills du kommer till den önskade kanalen. En röst anger den valda kanalen.
- Se till att PTT-knappen inte är intryckt och lyssna efter röstaktivitet.
- Lysdioden lyser fast rött när radion tar emot ett anrop.
- För att svara håller du radion vertikalt 2,5 till 5 cm från munnen. Tryck på PTT-knappen för att tala, släpp den för att lyssna.
Obs!
- Störningselimineringskoder kallas också CTCSS/DPL-koder eller PL/DPL-koder.
RÄCKVIDD
XT-seriens radiomottagare har designats för att maximera prestanda och förbättra sändningsräckvidden ute på fältet.
Vi rekommenderar att du inte använder radiomottagarna närmare varandra än 1,5 meter, för att undvika störning. Täckningen för XT460 är 16,250 kvadratmeter, 13 våningar och 9 km i platta områden.
Räckvidden beror på terrängen. Den påverkas av betongkonstruktioner, tung isolering och av om radiomottagare används inomhus eller i fordon. Optimal räckvidd inträffar på platta, öppna områden med upp till 9 kilometers täckning. Mediumräckvidd inträffar när byggnader och träd är i vägen.
För att upprätta korrekt tvåvägskommunikation måste kanal, frekvens och störningselimineringskoder vara samma på båda radiomottagarna. Det beror på den lagrade profilen som har förprogrammerats i radion:
- Kanal: Aktuell kanal som radion använder, beroende på radiomodell.
- Frekvens: Den frekvens radion använder för att sända/ta emot.
- Störningselimineringskod: De här koderna hjälper till att minimera störningar genom att tillhandahålla ett antal kodkombinationer.
- Krypteringskod: Koder som gör att sändningarna blir ohörbara för den som lyssnar och inte är inställd på den specifika koden.
Mer information om att ställa in frekvenser och CTCSS/DPL-koder finns i "Gå till Advanced Configuration Mode" på sidan 27
RADIONS LYSDIODER
| RADIOSTATUS LYSDIOD |
| Kanal upptagen Fast orange lijus | |
| Kloningsläge Dubbla orange hjärtslag | |
| Kloning pågår Fast orange lijus | |
| Allvarligt fel vid uppstart | En grön blinkning, en orange blinkning, en grön blinkning, repetera i 4 sekunder |
| Låg batterinivå Orange hjärtslag | |
| Avstängning på grund av lijg batterinivå | Snabba orange hjärtslag |
| Övervakning Lysdiod är AV | |
| Uppstart Fast röd i 2 sekunder | |
| "Vilande" programmeringsläge/kanalläge | Grönt hjärtslag |
| Sökläge Snabba röda hjärtslag | |
| Sänd (Tx)/Ta emot (RX) Fast rött sken | |
| VOX/iVOX-läge Dubbla röda hjärtslag | |
HANDSFREE-ANVÄNDNING/VOX
Motorola XT-seriens radiomottagare kan användas handsfree (VOX) tillsammans med kompatibla VOX-tillbehör.
Med kompatibla VOX-tillbehör
Standardfabriksinställningen för VOX-känslighetsnivå är medium (nivå "2"). Innan du använder VOX ska du ställa in VOX-nivån till en annan nivå än "2" via Customer Programming Software (CPS). Gå sedan igenom följande steg:
- Stäng av radion.
- Öppna tillbehörsluckan.
- Sätt i ljudtillbehörets kontakt i tillbehörsporten.
- Sätt på radion. Lysdioden blinkar rött dubbelt.
- Sänk radiovolymen INNAN du placerar tillbehöret nära örat.
- För att sända talar du i tillbehörsmikrofonen och för att ta emot slutar du prata.
- VOX kan tillfälligt inaktiveras genom att trycka på PTT-knappen eller genom att ta bort ljudtillbehöret.
Obs! Kontakta din Motorola-återförsäljare för att beställa tillbehör.
Inställning av iVOX-känslighet.
Känsligheten för radions tillbehörsmikrofon kan justeras för att passa olika användningsområden. iVOX-känslighet kan programmeras via CPS.
Standardvärde är "3". iVOX-nivå ska ställas in på en annan nivå.
- 1 = Låg känslighet
- 2 = Medium-känslighet
- 3 = Hög känslighet
- Aktivera iVOX genom att trycka på PTT-knappen samtidigt som radion sänder.
- iVOX kan tillfälligt inaktiveras genom att trycka på PTT-knappen.
- Ett kort tryck på PTT-knappen återaktiverar iVOX.
- Det är en kort fördröjning mellan den tidpunkt då du börjar tala och när radion sänder.
Mikrofonens känslighet kan justeras för att passa olika användare eller användningsområden.
Den här funktionen kan endast justeras via CPS. Mikrofonens standardinställning är inställd på nivå 2 (medium).
Växla röstmeddelande i användarläge
Ett kort tryck på SB1-knappen samtidigt som radion sätts på för att aktivera/inaktivera röstmeddelande i användarläge. (Standard är satt till ON (på)).
Startupp-tonläge
För att aktivera/inaktivera uppstartstonläge trycker du på SB1- och SB2-knapparna samtidigt i 2-3 sekunder medan du startar radion, tills du hör den förprogrammerade uppstartstonen. Det finns 3 olika uppstartstoner.
Återställ till fabriksinställningar
Återställ till fabriksinställningar. Återställer alla radiofunktioner till de ursprungliga fabriksinställningarna. Du gör det genom att trycka på PTT, SB2 och SB1 samtidigt som du sätter på radion tills du hör ett högt pip.
PROGRAMMERINGSFUNKTIONER
För att enkelt programmera alla funktioner i radion rekommenderar vi att du använder CPS (Customer Programming Software) och programmeringskabeln.
CPS-programvaran hämtas utan kostnad från www.motorolasolutions.com/XTSeries.
ADVANCED CONFIGURATION MODE (AVANCERAT PROGRAMMERINGSLÄGE)
Advanced Configuration Mode (avancerat konfigurationsläge) är ett konfigurationsläge som tillåter anpassning av ytterligare funktioner via radions frampanel.
För radiomodeller utan skärm guidas du genom navigeringen av röstmeddelanden.
När radion är inställd på Advanced
Konfiguration (avancerad konfiguration) kan du läsa och ändra tre funktioner:
- Frequency Selection (Frekvensval),
- Codes (koder) (CTCSS/DPL) och
- Auto-Scan (automatisk sökning)
Med funktionen Välj frekvenser kan du välja frekvenser från en fördefinierad lista.
Interference Eliminator Code
(störningselimineringskod) (CTCSS/DPL) hjälper till att minimera störningar genom att ge olika kodkombinationer som filtrerar ut atmosfäriska störningar, brus och oönskade meddelanden.
Med funktionen Auto-Scan (automatisk sökning) kan du ställa in en särskild kanal för att aktivera sökning varje gång du växlar till den kanalen.
Gå till Advanced Configuration Mode
Obs! Innan du konfigurerar funktionerna ska du se till att radion är inställd på den kanal du vill programmera. Du kan göra det innan du går till läget för avancerad konfiguration eller när som helst i läget Avancerad konfiguration genom att vrida på kanalväljarratten tills du kommer till önskad kanal.
För att läsa eller ändra frekvenser, koder och automatisk sökning, ställer du in radion på "Advanced Configuration Mode" genom att trycka på både PTT- och SB1-knapparna i 3 till 5 sekunder samtidigt som du sätter på radion, tills du hör en röst som säger "Programming Mode" (programmeringsläge) och "Channel Number" (kanalnummer). Lysdioden börjar blinka med grönt hjärtslag.
Obs! Programmeringsläget "Idle" är det steget i programmeringsläget där radion väntar på att användaren ska starta radioprogrammeringscykeln.
När du är i programmeringsläget "Idle" kan du höra inställningarna för frekvenser, koder och automatisk sökning genom att kort trycka på PTT-knappen för att navigera längs de olika programmeringsfunktionerna.
Gå till Frequencies Values (frekvensvärden)
Radiomottagare i XT-serien använder PMR446-bandet som har 8 tillgängliga frekvenser.
I programmeringsläget "Idle" blir kanalnumret det första värdet som går att ändra. Välj önskad kanal genom att vrida på kanalväljarratten. En röst anger den valda kanalen att konfigurera. Med ett kort tryck på PTT-knappen kan du gå igenom de andra funktionerna som går att konfigurera. Använd knapparna SB1 och SB2 för att ändra värden. En röst anger det valda värdet.
Läsa CTCSS-/DPL-värden
Gå igenom de funktioner som går att konfigurera genom att kort trycka på PTT-knappen tills du hör aktuell kod. Radion går över till läget för att programmera CTCSS-/PL-koder.
Ange ett nytt kodvärde via knapparna SB1 och SB2.
Radiomottagare i XT-serien har upp till 219 koder tillgängliga. Mer information finns i "Frekvens- och koddiagram" på sidan 47.
Läsa automatiska sökvärden
När du har hört CTCSS-/DPL-koderna flyttar du till läget för automatisk sökning genom att trycka kort på PTT-knappen.
Automatisk sökning har bara två värden:
- Enabled (aktiverad)
- Disabled (inaktiverad)
Ändra värden för automatisk sökning med knapparna SB1 och SB2.
Spara inställningar
När du är nöjd med inställningarna kan du antingen:
trycka kort på PTT-knappen för att fortsätta programmera, - trycka länge på PTT-knappen för att spara och återgå till programmeringsläget "Idle" eller - trycka länge på PTT-knappen två gånger för att lämna programmeringsläget "Idle" och återgå till vanlig radiodrift.
Obs!
- Stäng av radion för att lämna programmeringsläget utan att spara.
- Om du "rullar över" till början av programmeringsläget "Idle", hör du "Channel Number" och lysdioden blinkar grönt igen. Alla ändrade värden sparas automatiskt.
Vanliga frågor om programmeringsläge
- Jag blev distraherad när jag programmerade och glömde vilken funktion jag höll på med. Vad ska jag göra?
Återgå till programmeringsläget "Idle" och börja om. Du kan inte återgå till programmeringsläget (radion har inget sätt att tala om för dig på vilket specifikt steg du befann dig i programmeringsläget). Du kan göra så här:
- Ett långt tryck på PTT-knappen. Radion återgår till programmeringsläget "Idle".
- Stänga av radion och gå tillbaka till programmeringsläget. (Mer information finns i "Gå till Advanced Configuration Mode" på sidan 27)
- Jag försöker programmera ett värde för en frekvens (eller en kod), men radion vill inte ta det. Den rullade över och jag hamnade på värde "0" igen.
Radion tillåter inte att du programmerar ett värde som inte finns i frekvens- och kodpoolen. Om du till exempel försöker programmera kod 220 kommer radion inte att godkänna det eftersom maxvärdet är 219. Samma gäller för frekvenser. Läs i "Frekvens- och koddiagram" på sidan 47 för att kontrollera att du programmerar ett giltigt värde.
- Jag försöker gå in i programmeringsläget, men det går inte. Radion kan vara låst via CPS och inte tillåta programmering via frontpanelen. Använd CPS för att aktivera det igen.
- Jag ställde in fel värde när jag programmerade. Hur raderar jag eller programmerar om värdet?
Om du programmerade fel värde kan du antingen:
- Låta radion "rulla över". Radion "rullar över" varje gång den når det högsta tillåtna värdet. Fortsätt öka (tryck kort på SB1-knappen) eller minska (tryck kort på SB2-knappen) tills du får önskat värde, eller
- Stäng av radion och börja om.
- Jag programmerade just det jag ville ha. Hur lämnar jag programmeringsläget?
Gör något av följande:
- Ett långt tryck på PTT-knappen två gånger för att avsluta om du är i programmeringsläget, eller
- Ett långt tryck på PTT-knappen en gång om du redan är i programmeringsläget "Inaktiv".
- Jag är klar med programmering av funktioner i den här kanalen. Hur programmerar jag en annan kanal?
Tryck kort på PTT-knappen flera gånger tills du hör "Channel Number". Växla kanal genom att vrida på kanalväljarratten. Om du vill spara ändringarna ser du till att du är i programmeringsläget "Idle" innan du byter kanal, annars förlorar du de gjorda ändringarna.
EXEMPEL PÅ PROGRAMMERINGSVÄRDEN
Exempel på att programmera en frekvens
Anta att aktuellt frekvensvärde är inställt på Kanal 1, med standardfrekvensen PMR446 inställd på '02' (motsvarar 446.03125 MHz) och du vill ändra det till Frequency Number = '13' (som är mappat till 466,05625 MHz). Följ då den här sekvensen:
- Gå till Advanced Configuration Mode.
- Tryck kort på PTT-knappen för att ange frekvensläge. Radiorösten anger att det aktuella värdet är "2".
- Tryck på SB1-knappen elva gånger för att öka frekvensen och du hör frekvens "One, three" (ett, tre) (13).
- Ett långt tryck på PTT-knappen. Lysdioden visar ett grönt hjärtslag som anger programmeringsläget "Idle".
- Ett långt tryck på PTT-knappen igen gör att du lämnar programmeringsläget eller så stänger du av radion.
Exempel på att programmera en kod
Anta att aktuellt kodvärde är INSTALL på fabriksinställningen '001' och du vill ändra det till CTCSS-/DPL-kod = 103. Följ sekvensen som visas nedan:
- Gå till Advanced Configuration Mode.
- Tryck två gånger kort på PTT-knappen. Radiorösten anger "Code Number" (kodnummer) (går in i CTCSS-/DPL-programmeringsläge).
- När du trycker och håller in SB1- eller SB2-knappen stegar värdet framåt/bakåt till närmaste tiotal. När den släpps upp anger radiorösten den första, andra och tredje siffran fullständigt. Fortsätt trycka på SB1- eller SB2-knappen flera gånger tills du hör "103".
- Ett långt tryck på PTT-knappen. Lysdioden visar ett grönt hjärtslag som anger programmeringsläget "Idle".
- Ett långt tryck på PTT-knappen igen gör att du lämnar programmeringsläget eller så stänger du av radion.
Exempel på programmering av automatisk sökning
Automatisk sökning är den tredje tillgängliga funktionen i programmeringsläget och kan ställas in på antingen på eller av för en viss kanal.
Så här sätter du automatisk sökning till på:
- Gå in i Avancerat konfigurationsläge och välj önskad kanal.
- Tryck kort på PTT-knappen tre gånger för att komma till valet för aktiv kanalprogrammering. Rösten anger "Auto-Scan" (automatisk sökning) och inställningen (Enabled eller Disabled).
- Ändra inställningen genom att trycka på SB1 eller SB2.
- Ett långt tryck på PTT-knappen. Lysdioden visar ett grönt hjärtslag som anger programmeringsläget "Idle".
- Ett långt tryck på PTT-knappen igen gör att du lämnar programmeringsläget eller så stänger du av radion.
ÖVRIGA PROGRAMMERINGSFUNKTIONER
Sökning
Med sökning kan du övervaka andra kanaler för att upptäcka konversationer. När radion upptäcker en sändning slutar den söka och går till den aktiva kanalen. Det innebär att du kan lyssna och tala med personer på den kanalen utan att behöva byta kanal. Om det finns giltig kanalaktivitet på Kanal 2, stannar radion kvar på Kanal 1 och du kommer inte att höra Kanal 2. När samtalet avslutas på Kanal 1 väntar radion i 5 sekunder innan sökningen återupptas.
- Tryck på knappen SBx (x=1 eller 2) för att börja skanna. (Sökningen är som standard inställd på SB2, men kan programmeras till antingen SB1- eller SB2-knappen via CPS). När radion hittar kanalaktivitet stannar den på den kanalen tills aktiviteten avslutas. Du kan svara på den kanalen utan att behöva byta kanaler genom att trycka på PTT-knappen. Om ingen sändning inträffar inom 5 sekunder, återupptas sökningen.
- För att avsluta sökning trycker du kort på SB1- eller SB2-knappen (programmerad för sökning) igen.
- Om du vill söka på en kanal utan störningselimineringskoderna (CTCSS/DPL), ställer du in kodinställningarna för kanalerna på "0" i programmeringsläget CTCSS/DPL.
Obs! Varje gång radion är inställd på sökning blinkar lysdioden ett rött hjärtslag.
Redigera söklista
Söklistan kan redigeras via CPS. Mer information finns i "Customer Programming Software (CPS)" på sidan 33.
Ta bort störande kanal
Med Ta bort störande kanal kan du tillfälligt ta bort kanaler från söklistan. Den här funktionen är användbar när irrelevanta konversationer på en "störningskanal" läser upp radions sökfunktion.
Så här tar du bort en kanal från söklistan:
- Starta sökläget genom att trycka kort på antingen SB1- eller SB2-knappen (programmerad för sökning).
- Vänta tills radion slutar ta emot på den kanal du vill eliminera. Du tar bort den med ett långt tryck på SB2-knappen. Du kan inte ta bort kanalen med sökning aktiverad (hemkanal).
- Kanalen söks inte igenom igen förrän du lämnar sökläget genom att kort trycka på B1- eller SB2-knappen (programmerad för sökning) igen eller genom att stänga av radion och sedan sätta på den igen.
CUSTOMER PROGRAMMING SOFTWARE (CPS) Bild 1: Ställ in radion till CPS
Det enklaste sättet att programmera alla andra funktioner i din radio är att använda CPS (Customer Programming Software) och CPS-programmeringskabeln*). CPS-programvaran är tillgänglig utan kostnad som webbaserad nedladdningsbar programvara på:
Med CPS kan du programmera frekvenser, PL/DPL-koder och andra funktioner som: timeout-tidsgräns, söklista, anropssignaler, kryptering, omvänd burst, mm. CPS är ett mycket användbart verktyg eftersom det också kan läsa radioprogrammering från frontpanelen eller förhindra att en specifik radiofunktion ändras (för att undvika att radera förinställda radiovärden av misstag). Det ger också säkerhet genom att tillhandahålla alternativ att ställa in lösenord för profilradions hantering. Mer information finns i diagramavsnittet Funktionssammanfattning i slutet av användarhandboken.
Obs! (*) CPS-programmeringskabel P/N# HKKN4027_ är ett tillbehör som säljs separat. Kontakta din Motorola-återförsäljare för mer information.
Timeout-tidsgräns
Den här tidsgränsen begränsar hur länge radion kan sända kontinuerligt innan överföringen avbryts automatiskt. Standardinställningen är 60 sekunder och kan ändras via CPS.
Anropssignaler
Med funktionen Anropssignaler kan du sända en hörbar ton till andra radiomottagare på samma kanal för att uppmärksamma dem på att du ska tala eller signalera till dem utan att tala.
För att använda den här funktionen måste anropssignaler vara programmerade på antingen SB1 eller SB2 och 1 av de 3 förinspelade signalerna väljs.
Kryptering
Krypteringsfunktionen gör sändningar ohörbara för alla som lyssnar utan samma kod. Standardvärde för kryptering är OFF (av). För att ändra krypteringskod under radions normala drift måste krypteringsfunktionen vara programmerad till antingen SB1 eller SB2.
Omvänd burst
Omvänd burst eliminerar önskat brus (brusspärr) om signalen förloras. Du kan välja värden på antingen 180 eller 240 för att vara kompatibel med andra radiomottagare. Standardvärdet är 180.
Anteckningar:
- Funktionerna som beskrivs på föregående sidor är bara några av de funktioner som CPS har. CPS har fler möjligheter. Mer information finns i hjälpfilen i CPS.
- Vissa av de funktioner som finns i CPS-programvaran kan variera beroende på radiomodell.
KLONA EN RADIO
Du kan klona radioprofiler i XT-serien från en källradio till en målradio genom att använda någon av dessa 3 metoder:
- Använd en flerenhetsladdare (MUC - valfritt tillbehör)
- Använda två laddare för enskild enhet (SUC) och en radio-till-radio-kloningskabel (valfritt tillbehör)
- CPS (gratis programvaruhämtning)
Kloning med en flerenhetsladdare (MUC)
Det måste finnas minst två radiomottagare för att kunna klona via MUC:
- en källradio (radio vars profiler ska klonas eller kopieras från) och
- en målradio (den radio vars profil ska klonas från källradion).
Källradion måste vara i fack 1 eller 4 medan målradion måste vara i fack 2 eller 5, som matchar MUC:ns fack per par så här:
Vid kloning behöver inte MUC:n vara nätansluten, men ALLA radiomottagare måste ha laddade batterier.
- Sätt på målradion och placera den i ett av målfacken på MUC
- Sätt på källradion enligt följande sekvens:
- Håll PTT-knappen och SB2 intryckta samtidigt som radion sätts på.
Vänta i 3 sekunder innan du släpper knapparna tills du hör tonen "Cloning" (kloning).
- Sätt källradion i källfacket som paras med det målfack du valde i steg 1. Tryck på och släpp SB1-knappen.
- När kloningen är klar kommer källradion att antingen meddela "successful" (kloningen lyckades) eller "fail" (kloningen misslyckades). Om källradion har skärm kommer den antingen att visa "Pass" eller "Fail" på skärmen (en signal hörs inom 5 sekunder).
- När du är klar med kloningsprocessen stänger du av och sätter på radiomottagarna igen för att lämna "kloningsläget".
Mer information om hur du klonar radiomottagare förklaras i instruktionsbladet som medföljer med MUC.
Hänvisa till P/N#PMLN6384 när du beställer MUC.
Anteckningar:
Se "Gör så här om kloningen misslyckas" på sidan 40 om kloningen misslyckas. - Parade målradio och källradio måste ha samma bandtyp för att kloningen ska lyckas. MUC-facknummer ska läsas från vänster till höger med Motorola-logotypen framåt.
CPS- och kloningskablar (valfritt tillbehör)
Både CPS- och kloningskablar är gjorda för att fungera med radiomottagare i antingen XT-serien eller XTNi-serien. Kloningskabeln stödjer en blandning av radiomottagare i XT- och XTNi-serien. - CPS-kabel programmerar radio i XT-serien. Se till att kabelomkopplaren är i läget "Flash" eller "CPS". För att programmera en XTNi-radio med CPS-kabeln måste du se till att kabelomkopplaren är i läget "CPS" och att USB-omvandlaren i CPS-kabelsatsen är fast vid kabeln. - Med kloningskabeln kan du klona:
- Radio i XT-serien. Se till att omkopplaren är i läget "Cloning" eller "Legacy". - Radio i XTNi-serien. Se till att omkopplaren är i läget "Legacy" med en USB-omvandlare i varje ände av kloningskabeln. - Radio i XT-serien och XTNi-serien. Se till att omkopplaren är i läget "Legacy" och använd en USB-omvandlare till XTNi-laddaren för en enhet. Kloningskabelsatsen innehåller 1 USB-omvandlare.
CPS-kabel
Kloningskabel
USB-omvandlare
Användningsinstruktioner
- Innan du startar kloningsprocessen ska du se till att du har:
- Ett fulladdat batteri i radiomottagarna.
- Två laddare för en enhet (SUC) eller 2 SUC för kloning av radio i XT-serien eller 1 SUC för radio i XT-serien och 1 SUC för radio i XTNi-serien.
- Stäng av radiomottagarna och
- dra ur alla kablar (strömförsörjning eller USB-kablar) från SUC.
- Sätt i ena änden av kloningskabelns mini-USB-kontakt till den första SUC och den andra änden till den andra SUC. Obs! Under kloningsprocessen används ingen ström till SUC. Batterierna kommer inte att laddas. Endast datakommunikation etableras mellan de två radiomottagarna.
- Sätt på målradion och placera den i en SUC.
- För källradion sätter du på radion med följande sekvens:
Tryck och håll in PTT-knappen och SB2-knappen samtidigt som radion sätts på. Vänta i 3 sekunder innan du släpper upp knapparna och du hör en distinkt ton som säger ordet "Cloning".
- Placera källradion i sin SUC. Tryck på och släpp SB1-knappen.
- När kloningen är klar hörs antingen "Successful" (kloningen lyckades) eller "Fail" (kloningen misslyckades) från källradion. Om källradion har skärm kommer den antingen att visa "Pass" eller "Fail" på skärmen (en signal hörs inom 5 sekunder).
- När kloningsprocessen är klar stänger du av och sätter på radiomottagarna för att lämna kloningsläget.
Gör så här om kloningen misslyckas
Radiorösten som meddelar "Fail" anger att kloningsprocessen misslyckades. Om kloningen misslyckades, går du igenom följande steg innan du försöker starta kloningsprocessen igen:
- Se till att batterierna på båda radiomottagarna är fulladdade.
- Kontrollera kloningskabelanslutningen på båda SUC.
- Se till att batteriet sitter i radion ordentligt.
- Se till att det inte finns smuts i laddningsfacket eller på radiokontakterna.
- Se till att målradion är på.
- Se till att källradion är i kloningsläge.
- Se till att de båda radiomottagarna är från samma frekvensband, samma region och har samma sändningseffekt.
Obs! Den här kloningskabeln är designad för att endast fungera med kompatibla Motorola SUC RLN6175 och PMLN6394.
Hänvisa till P/N# HKKN4028 när du beställer kloningskabel. Mer information om tillbehören finns i "Tillbehör" på sidan 55.
Kloning med hjälp av Customer Programming Software (CPS)
När du klonar med den här metoden behöver du CPS-programvaran, en laddare med fack och CPS-programmeringskabeln.
Hänvisa till P/N# HKKN4028 när du beställer CPS-programmeringskabeln.
Information om hur du klonar via CPS finns antingen i:
- CPS Help File -> Content and Index -> Cloning Radios (CPS-hjälpfilen -> Innehåll och index -> Klona radiomottagare) eller
- i broschyren om kabeltillbehör för CPS-programmering.
FELSÖKNING
| Symptom Försök med det här... |
| Ingen ström | Ladda eller byt litiumjonbatteri. Extrema driftstemperaturer kan påverka batteriets livstid. Mer information finns i "Om litiumjonbatteriet" på sidan 11. |
| Det hörs andra ljud eller konversationer på en kanal | Bekräfta att störningselimineringskod är inställd. Frekvens- eller störningselimineringskod kan användas. Äandra inställninger:alandrantingen frekvenser eller koder på alla radiomottagare. Se till att radion har rätt frekvens och kod vid sändning. Mer information finns i "Tala och övervaka" på sidan 20. |
| Meddelande krypterat | Krypteringskod kan vara aktiverad och/eller inställningen matchar inte övriga radiomottagares inställninger. |
| Ljudkvaliteten är inte tillräckligt bra. | Radioinställingarna kanske inte matchar korrekt. Dubbelkolla frekvenser, koder och bandbredder För att säkerställa att deär identiska i alla radiomottagare. |
| Begränsad anropsrückvidd | Stål- och/eller betongkonstruktioner, kraftig isolering, byggnader erler fordon minskar räckvdden. Kontrollera att det ar klär sikt für att förbätttra sändningen. Att böra radion nara kroppen, som i fickan ell er i bället, minskar räckvdden. Äandra plats für radion. För att öka räckvdden och täckningen kan du ta bort hinder erller öka effekten. UHF-radiomottagare har större täckning i industriella och kommersiella byggnader. Ölak effekt ger bättre signalräckvidd och ökad genomströmming genom hinder. Mer information finns i "Tala och örvaka" på sidan 20. |
| Meddelande inte sänt erller mottaget | Se till att PTT-knappen ar helt nedtryckt när du sönder. Bekräfta att radiomottagarna har sama inställninger for kanal, frekvens, störningselimineringskod och krypteringskod. Mer information finns i "Tala och örvaka" på sidan 20. Ladda, byt och/eller placera om batterier. Mer information finns i "Om litiumjonbatteriet" på sidan 11. Hinder och användning inomhus, ell er i fordon, kan störa. Äandra plats. Mer information finns i "Tala och örvaka" på sidan 20. Verifiera att radion inte ar installd på Scan (sök). Se "Sökning" på sidan 32 och "Ta bort störande kanal" på sidan 33. |
| Kraftig statisk elektricitet eller störning | Radiomottagarna är für{nara varandra. De måste vara på minst 1,5 meters avständ. Radiomottagarna är für{långt ifrån varandra eller det finns hinder som stör sändningen. Mer information finns i "Tala och övervaka" på sidan 20. |
| Låg batterinivå | Ladda eller byt litiumjonbatteri. Extrema driftstemperaturer påverkar batteriets livstid. Mer information finns i "Om litiumjonbatteriet" på sidan 11. |
| Laddningsfackets lysdiod blinkar inte | Kontrolera att radion/batteriet sitter i ordentlich och kontrollera kontakterna på batteriet/laddaren for att sakerställa att de ar rena och att laddningsstiftet sitter i ordentlich. Se "Ladda med laddare med fack För en enchet (SUC)" på sidan 14, "Lysdioder på laddare med fack" på sidan 16 och "Installera litiumjonbatteriet" på sidan 12. |
| Indikatorn für låg batterinivå blinkinger trots att nya batterier sitter i | Se "Installera litiumjonbatteriet" på sidan 12, och "Om litiumjonbatteriet" på sidan 11. |
| Det går inte att aktivera VOX | VOX-funktionen kan vara avständ.
Använd CPS für att sakerställa att känsligehetsnivân für VOXinte står på "0".
Tillbehör fungerar inte eller är inte kompatibelt.
Mer information finns i "Handsfree-användning/VOX" på sidan 24. |
| Batteriet laddar inte trots att det har suttit i laddningsf Jacket
ett tag | Kontrollera att laddningsf Jacket är korrekt anslutet till en kompatibel strömkölla.
Se "Ladda med laddare med fack För en enchet (SUC)" på sidan 14 och "Ladda
ett fristående batteri" på sidan 15.
Kontrollera laddarens lysdioder für att se om det är nagot problem med batteriet. Mer information finns i "Lysdioder på laddare med fack" på sidan 16. |
Obs! Kontrollera om radion har programmerats via CPS med en anpassad profil varje gång en funktion i radion inte verkar motsvara standardvärden eller förprogrammerade värden.
ANVÄNDNING OCH SKÖTSEL
Använd en mjuk, fuktig trasa för att rengöra utsidan.
Sänk inte ner i vatten. Använd inte sprit eller rengöringsmedel.
Om radion sänks ner i vatten ...
Stäng av radion och ta bort batterierna.
Torka med en mjuk trasa. Använd inte radion förrän den är helt torr.
Svenska
FREKVENS- OCH KODDIAGRAM
Diagrammen i det här avsnittet innehåller frekvens- och kodinformation. Diagrammen är användbara vid användning av Motorola XT-seriens tvåvägsradio med andra företagsradio. De flesta frekvenspositioner är samma som XTNi-seriens frekvenspositioner.
Standardkanalfrekvens och störningselimineringskod
| Kanal # | Frekvens (MHz) | Kod Bandbredd Ka |
| 1 446,00 | 625 67,0 Hz 12,5 kHz | |
| 2 446,01 | 875 67,0 Hz 12,5 kHz | |
| 3 446,03 | 125 67,0 Hz 12,5 kHz | |
| 4 446,04 | 875 67,0 Hz 12,5 kHz | |
| 5 446,05 | 625 67,0 Hz 12,5 kHz | |
| 6 446,06 | 875 67,0 Hz 12,5 kHz | |
| 7 446,08 | 125 67,0 Hz 12,5 kHz | |
| 8 446,09 | 875 67,0 Hz 12,5 kHz | |
Obs! Kod 754 motsvarar DPL 121
| al # | Frekvens (MHz) | Kod Bandbredd |
| 9 | 446,00625 754 12,5 kHz |
| 10 | 446,01875 754 12,5 kHz |
| 11 | 446,03125 754 12,5 kHz |
| 12 | 446,04375 754 12,5 kHz |
| 13 | 446,05625 754 12,5 kHz |
| 14 | 446,06875 754 12,5 kHz |
| 15 | 446,08125 754 12,5 kHz |
| 16 | 446,09375 754 12,5 kHz |
CTCSS- OCH PL/DPL-KODER
CTCSS-koder
| CTCSS Hz | CTCSS Hz |
| 1 67,0 | 14 107,2 27 167,9 |
| 2 71,9 | 15 110,928 173,8 |
| 3 74,4 | 16 114,8 29 179,9 |
| 4 77,0 | 17 118,830 186,2 |
| 5 79,7 | 18 123 31 192.8 |
| 6 82,5 | 19 127,3 32 203,5 |
| 7 85,4 | 20 131,8 33 210,7 |
| 8 88,5 | 21 136,5 34 218,1 |
| 9 91,5 | 22 141,3 35 225,7 |
| 10 94,8 | 23 146,2 36 233,6 |
| 11 97,4 | 24 151,4 37 241,8 |
| 12 100,0 | 25 156,7 38 250,3 |
| 13 103,5 | 26 162,2 122 (*) |
Obs! (*) Ny CTCSS-kod.
PL/DPL-koder
| DPL Kod DPL Kod DPL |
| 39 23 55 116 71 243 |
| 40 25 56 125 72 244 |
| 41 26 57 131 73 245 |
| 42 31 58 132 74 251 |
| 43 32 59 134 75 261 |
| 44 43 60 143 76 263 |
| 45 47 61 152 77 265 |
| 46 51 62 155 78 271 |
| 47 54 63 156 79 306 |
| 48 65 64 162 80 311 |
| 49 71 65 165 81 315 |
| 50 72 66 172 82 331 |
| 51 73 67 174 83 343 |
| 52 74 68 205 84 346 |
| 53 114 69 223 85 351 |
| 54 115 70 226 86 364 |
PL/DPL-koder (fortsättning)
| DPL | Kod | DPL | Kod |
| 87 365 | 104 565 121 754 | | |
| 88 371 | 105 606 123 645 | | |
| 89 411 | | 106 612 124 Anpassad PL |
| 90 412 | 107 624 125 Anpassad PL | L | |
| 91 413 | 108 627 126 Anpassad PL | L | |
| 92 423 | 109 631 127 Anpassad PL | L | |
| 93 431 | 110 632 128 Anpassad PL | | |
| 94 432 | 111 654 129 Anpassad PL | | |
| 95 445 | 112 662 130 Inverterad DPL 39 | | |
| 96 464 | 113 664 131 Inverterad DPL 40 | | |
| 97 465 | 114 703 132 Inverterad DPL 41 | | |
| 98 466 | 115 712 133 Inverterad DPL 42 | | |
| 99 503 | 116 723 134 Inverterad DPL 43 | | |
| 100 506 | 117 731 135 Inverterad DPL 44 | | |
| 101 516 | 118 732 136 Inverterad DPL 45 | | |
| 102 532 | 119 734 137 Inverterad DPL 46 | | |
| 103 546 | 120 743 138 Inverterad DPL 47 | | |
PL/DPL-koder (fortsättning)
| DPL Kod DPL Kod DPL |
| 139 | Inverterad DPL 48 |
| 140 | Inverterad DPL 49 |
| 141 | Inverterad DPL 50 |
| 142 | Inverterad DPL 51 |
| 143 | Inverterad DPL 52 |
| 144 | Inverterad DPL 53 |
| 145 | Inverterad DPL 54 |
| 146 | Inverterad DPL 55 |
| 147 | Inverterad DPL 56 |
| 148 | Inverterad DPL 57 |
| 149 | Inverterad DPL 58 |
| 150 | Inverterad DPL 59 |
| 151 | Inverterad DPL 60 |
| 152 | Inverterad DPL 61 |
| 153 | Inverterad DPL 62 |
| 154 | Inverterad DPL 63 |
| 155 | Inverterad DPL 64 |
| 156 | Inverterad DPL 65 |
| 157 | Inverterad DPL 66 |
| 158 | Inverterad DPL 67 |
| 159 | Inverterad DPL 68 |
| 160 | Inverterad DPL 69 |
| 161 | Inverterad DPL 70 |
| 162 | Inverterad DPL 71 |
| 163 | Inverterad DPL 72 |
| 164 | Inverterad DPL 73 |
| 165 | Inverterad DPL 74 |
| 166 | Inverterad DPL 75 |
| 167 | Inverterad DPL 76 |
| 168 | Inverterad DPL 77 |
| 169 | Inverterad DPL 78 |
| 170 | Inverterad DPL 79 |
| 171 | Inverterad DPL 80 |
| 172 | Inverterad DPL 81 |
| 173 | Inverterad DPL 82 |
| 174 | Inverterad DPL 83 |
| 175 | Inverterad DPL 84 |
| 176 | Inverterad DPL 85 |
| 177 | Inverterad DPL 86 |
| 178 | Inverterad DPL 87 |
| 179 | Inverterad DPL 88 |
| 180 | Inverterad DPL 89 |
| 181 | Inverterad DPL 90 |
| 182 | Inverterad DPL 91 |
| 183 | Inverterad DPL 92 |
| 184 | Inverterad DPL 93 |
| 185 | Inverterad DPL 94 |
| 186 | Inverterad DPL 95 |
| 187 | Inverterad DPL 96 |
| 188 | Inverterad DPL 97 |
| 189 | Inverterad DPL 98 |
PL/DPL-koder (fortsättning)
| DPL | Kod |
| 190 | Inverterad DPL 99 |
| 191 | Inverterad DPL 100 |
| 192 | Inverterad DPL 101 |
| 193 | Inverterad DPL 102 |
| 194 | Inverterad DPL 103 |
| 195 | Inverterad DPL 104 |
| 196 | Inverterad DPL 105 205 |
| 197 | Inverterad DPL 106 |
| 198 | Inverterad DPL 107 208 |
| 199 | Inverterad DPL 108 |
| DPL | Kod |
| 200 | Inverterad DPL 109 |
| 201 | Inverterad DPL 110 |
| 202 | Inverterad DPL 111 |
| 203 | Inverterad DPL 112 |
| 204 | Inverterad DPL 113 |
| 205 | Inverterad DPL 114 |
| terad | DPL 115 216 Anpass |
| 207 | Inverterad DPL 116 |
| terad | DPL 117 218 Anpass |
| 209 | Inverterad DPL 118 |
| DPL | Kod |
| 210 | Inverterad DPL 119 |
| 211 | Inverterad DPL 120 |
| 212 | Inverterad DPL 121 |
| 213 | Inverterad DPL 123 |
| 214 | Anpassad DPL |
| 215 | Anpassad DPL |
| PL | |
| 217 | Anpassad DPL |
| PL | |
| 219 | Anpassad DPL |
MOTOROLAS BEGRÄNSADE GARANTI
Den auktoriserade Motorola-återförsäljaren där du köpte din Motorola tvåvägsradio och/eller originaltillbehör tar hand om garantianspråk och/eller tillhandahåller garantiservice. Lämna tillbaka radion till din återförsäljare för att göra anspråk på garantiservice. Lämna inte tillbaka radion till Motorola. För att vara berättigad till garantiservice måste du visa upp ditt inköpskvitto eller liknande inköpsbevis där inköpsdatum framgår. Serienumret på tvåvägsradion ska även synas tydligt. Garantin gäller inte om typ eller serienummer på produkten har ändrats, raderats, tagits bort eller gjorts oläsliga.
DET HÄR OMFATTAS INTE AV GARANTIN
Defekter eller skador som uppstår genom att produkten används på ett sätt den inte är avsedd för eller genom att instruktionerna i den här användarhandboken inte följs. Defekter eller skador på grund av felaktig användning, olyckshändelser eller oaktsamhet. Defekter på grund av skada orsakad av felaktig testning, drift, underhåll, justering eller ändring av något slag. - Antenner som har gått sönder eller skadats om detta inte orsakats som en direkt följd av fel i materialet eller tillverkningen. - Produkter som har demonterats eller reparerats på ett sådant sätt att det inverkar negativt på prestanda eller förhindrar lämpliga inspektioner och tester för att bekräfta eventuella garantianspråk. Fel eller skador på grund av fukt, vätska eller spill. - Alla plastytor och alla andra externt exponerade delar som repas eller skadas på grund av normal användning.
Svenska
TILLBEHÖR
LJUDTILLBEHÖR
| Artikelnr. Beskrivning |
| 00115 Fjärrmikrofon BR |
| 00117 | Headset w/Justerbar bommikrofon |
| 00118 Öronsnacka m feste PTT Mic BR |
| 00168 Headset med låg vikt |
BATTERI
| Artikelnr. Beskrivning |
| PMNN4434_R | Lithiumjonbatteri av standardtyp |
| PMNN4453_R | Lithiumjonbatteri med hög kapacitet |
KABLAR
Vissa tillbehör kanske inte finns tillgängliga.
vid inköpstillfället. Kontakta din Motorola-återförsäljare eller besök
www.motorolasolutions.com/XTSeries eller
www.motorolasolutions.com/radios/
business för den senaste informationen om tillbehör.
Obs!
MOTOROLA, MOTO, MOTOROLA SOLUTIONS och den stiliserade M-logotypen är varumärken eller registrerade varumärken som tillhör Motorola Trademark Holdings, LLC och används på licens. Alla andra varumärken tillhör sina respektive ägare.
Komponenter på radioen. 8
Av-/på-/volumknapp 9
Kanalvelger. 9
Tilbehørskontakt 9
Modelletikett 9
Mikrofon 9
Antenne. 9
LED-indikator 9
Sidekninger 9
Lithiumion (Li-Ion)-batteri .9
Batteriladdare. 11
Om Li-jon-batteriet 11
Sätta i litiumjonbatteriet 12
Ta ut litiumjonbatteriet 12
Exempel på programmering av en kod 31
Sätt på radion genom att vrida på av-/på-/volymknappen medurs. Radion spelar en av följande:
Om du har programmerat fel värde kan du göra något av följande:
Du kan göra något av följande:
Exempel på programmering av en kod
Obs! Om en funktion på radion verkar inte motsvara standard eller förprogrammerade värden, se om radion har programmerats med hjälp av CPS med en anpassad profil.
ANVÄNDNING OCH UNDERHÅLL
Använd en mjuk, fuktig trasa för att rengöra utsidan
Om radion har legat i vatten ...
