CONTEÚDO
Conteúdo 1
Direitos de autor de software informática . .4
Segurança 5
Informação de segurança sobre carregadores e baterias. 6
Diretrizes de segurança operacional. 7
Visão geral do rádio 8
Partes do rádio.8
Botão Ligar/Desligar/Volume 9
Botão de seleção de canais. 9
Conector de acessórios 9
Etiqueta do Modelo. 9
Microfone 9
Antena. 9
Indicador LED 9
Botões laterais 9
A Bateria de íons de lítio (Li-Ion). .9
Baterias e carregadores 11
Funcionalidades e opções de carregamento da bateria. 11
Sobre a bateria de íons de lítio 11
Instalar a bateria de íons de lítio.12
Remover a bateria de íons de lítio . 12
SELECIONAR um canal. 20
Falar e monitorizar 20
Receber uma chamada 21
Alcance de conversação 22
Indicadores LED do rádio 23
Utilização mãos-livres/VOX 24 Com acessórios compatíveis com VOX . .24
Definir a sensibilidade iVOX 24
Português
Mãos livres sem acessórios (iVOX) . . .25
Ganho do microfone 25
Repor definições de fábrica 25
Funcionalidades programáveis . .26
Modo de configuração avançada 26
Aceder ao Modo de configuração avançada 27
Introduzir valores de frequências .27
Ler valores CTCSS / DPL. 28
Ler valores de pesquisa automática. 28
Guardar definições. 28
Exemplo de valores de programação. 30
Exemplo de programação de uma frequência. 30
Exemplo de programação de um tom. 31
Exemplo de programação de pesquisa automática. 31
Outras funcionalidades de programação. 32
Procura. 32
Editar lista de procura. 32
Eliminar canal de perturbação. 33

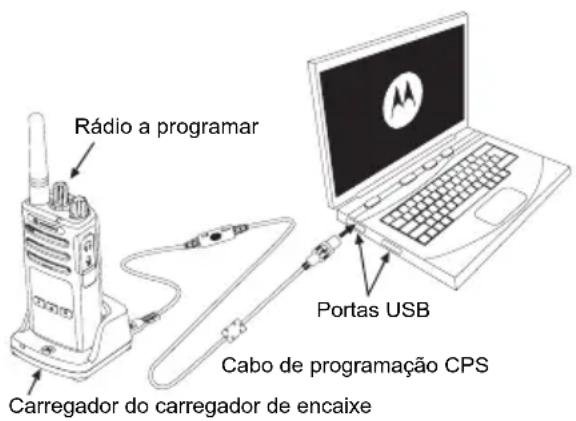

Software de programação do cliente (CPS). 33
Temporizador de tempo limite. 34
Tons de chamada. 34
Decifração. 35
Inversão de fase. 35
Clonar rádios 36
Clonar com um Carregador de unidades múltiplas (MUC) 36

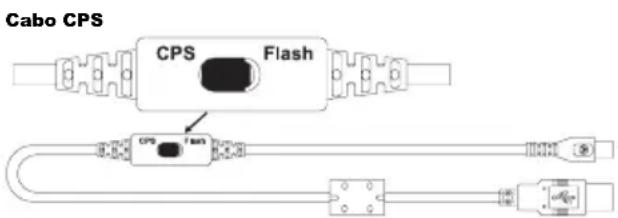

CPS e Cabos de clonagem (Acessório opcional) 38
Clonar o Rádio utilizando Cabo de clonagem (Acessório opcional) rádio para rádio (R2R). 39
Clonar com o Software de programação do cliente (CPS). 41
Utilização e guardados. 46
Tabelas de frequências e códigos 47
Códigos CTCSS e PL/DPL 48
Garantia limitada da Motorola. 53
Acessórios. .55 Acessórios de áudio 55 Baterias. .55 Cabos .55 Carregadores 55 Acessórios de transporte. .55
Os produtos Motorola descritos neste manual podem incluir programas de computador armazenados em memórias semicondutoras ou noutros meios. A legislação dos Estados Unidos da América e de outros Países reserva à Motorola alguns direitos exclusivos para programas de computador protegidos por direitos de autor, incluindo, mas não limitado, o direito exclusivo de copiar e reproduzir o programa de computador protegido por direitos de autor em qualquer formato. Deste modo, quaisquer programas de computador da Motorola protegidos por direitos de autor e incluídos nos produtos Motorola descritos neste manual não podem ser copiados, reproduzidos, modificados, objeto de engenharia reversa ou distribuídos sem o consentimento expresso por escrito da Motorola.
Português
Além disso, a compra de produtos Motorola não garantirá, direta ou implicitamente ou por implicação, preclusão ou de outro modo, qualquer licença sobre os direitos de autor, as patentes ou a aplicação de patentes da Motorola, exceto a licença normal e não exclusiva de utilização implícita por força de lei na venda de um produto.
SEGURANÇA
Antes de utilizar este produto, leia as instruções de funcionamento e informações sobre energia de RF do folheto de Segurança do produto e exposição à RF, fornecido juntamente com o rádio.
ATENÇÃO!
Este rádio destina-se somente ao uso ocupacional para atender aos requisitos de exposição à energia de RF recomendados pela FCC/ICNIRP.
Para obter uma lista de antenas, baterias e outros acessórios aprovados pela Motorola, visite o seguinte website:
Este documento contém instruções de segurança e funcionamento importantes. Leia estas instruções com atenção e guarde-as para consultar no futuro.
Antes de utilizar o carregador, leia todas as instruções e chamadas de atenção
- no carregador,
- na bateria e
- no rádio que utiliza a bateria
- Para reduzir o risco de ferimentos, carregue apenas as baterias recarregáveis autorizadas pela Motorola. Qualquer outra bateria poderá explodir e causar ferimentos e danos.
- A utilização de acessórios não recomendados pela Motorola pode resultar em risco de incêndio, choque elétrico ou ferimentos.
- Para reduzir o risco de danificar a ficha e o cabo de alimentação, puxe sempre pela ficha e nunca pelo cabo quando desligar o carregador.
- Não deve utilizar um cabo de extensão a não ser que esteja em boas condições. A utilização de um cabo de extensão inadequado pode resultar em risco de incêndio e choque elétrico. Se tiver de utilizar um cabo de extensão, certifique-se de que utiliza um cabo de tamanho 18AWG para comprimentos até 30,48 m e 16AWG para comprimentos até 45,72 m.
- Para reduzir os riscos de incêndio, choque elétrico e ferimentos, não utilize o carregador se ele apresentar qualquer quebra ou dano. Leve-o a um representante de serviços Motorola qualificado.
- Não desmonte o carregador, uma vez que não pode ser reparado e não existem peças de substituição. A desmontagem do carregador pode resultar em risco de choque elétrico ou incêndio.
- Para reduzir o risco de choque elétrico, desligue o carregador da tomada de CA antes de efetuar qualquer operação de manutenção ou limpeza.
- Desligue o sistema de rádio quando carregar a bateria.
- O carregador não foi concebido para utilização no exterior. Utilize apenas em locais/condições sem água.
- Ligue o carregador apenas em redes elétricas com cablagem adequada, sistema de corte adequado e tensão correta (conforme especificado no produto).
- Desligue da linha de tensão removendo a ficha da tomada.
- A tomada à qual ligar este equipamento deve estar próxima e facilmente acessível.
- Em equipamentos com fusíveis, as peças de substituição têm de ser conformes ao tipo e classificação especificados nas instruções do equipamento.
- A temperatura ambiente máxima à volta do equipamento de fonte de alimentação não pode exceder os 40°C.
- A potência de saída da unidade de alimentação não deve exceder os valores indicados na etiqueta de produtos situada na parte inferior do carregador.
- Certifique-se de que o cabo não fica onde possa ser pisado, provocar tropeços ou ficar exposto a água, danos ou qualquer tipo de esforço.
VISÃO GERAL DO RÁDIO
VISÃO GERAL DO RÁDIO

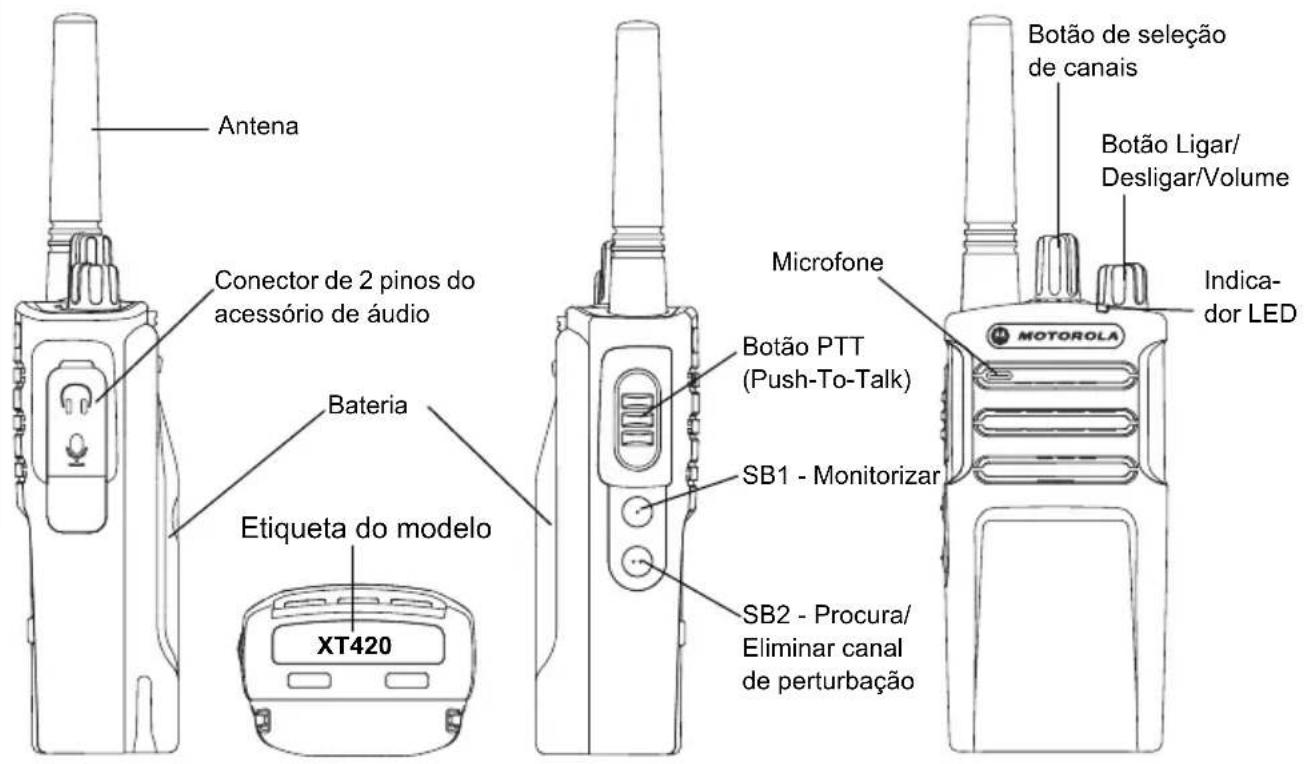

PARTES DO RÁDIO
Botão Ligar/Desligar/Volume
Botão de seleção de canais
Serve para selecionar diferentes canais no rádio.
Conector de acessórios
Utilizado para ligar acessórios de áudio compatíveis.
Etiqueta do Modelo
Indica o modelo do rádio.
Microfone
Fale claramente para o microfone ao enviar uma mensagem.
Antena
A antena do modelo XT420 não é removível.
Indicador LED
Serve para indicar o estado da bateria, estado ligado/desligado, informações sobre a chamada de rádio e estado de pesquisa.
Botões laterais
Botão Prima para falar (PTT)
- Prima e mantenha premido este botão para falar, libertando-o para ouvir.
Botão lateral 1 (SB1)
- O botão lateral 1 é um botão geral que pode ser configurado através do Software de programação do cliente - CPS. A predefinição do botão SB1 é "Monitorizar".
Botão lateral 2 (SB2)
- O botão lateral 2 consiste num botão geral que pode ser configurado pelo CPS. A predefinição do SB2 é "Pesquisar/eliminar canal de perturbação".
A Bateria de iões de lítio (Li-ion)
da Série XT é fornecida com uma bateria de iões de lítio de capacidade padrão. Podem estar disponíveis outras baterias. Para obter mais informações, consulte "Funcionais e opções de carregamento da bateria" na página 11.
Português
Este Guia do utilizador aborda os modelos da Série XT420. O modelo do rádio está indicado na parte inferior do rádio e fornece as seguintes informações:
Tabela 1: Especificações do Rádio XT420
| Modelo | Banda de Frequência | Potência do transmissor (Watts) | Número de canais | Antena |
| XT420 PMR446 0.5 16 Não removível | | |
BATERIAS E CARREGADORES
Os rádios da Série XT são fornecidos com baterias de iões de lítio com capacidades distintas que definem a vida útil da bateria.
FUNCIONALIDADES E OPÇÕES DE CARREGAMENTO DA BATERIA
Sobre a bateria de iões de lítio
O rádio da Série XT vem equipado com uma bateria de iões de lítio recarregável. Esta bateria deve ser carregada completamente antes da primeira utilização para garantir uma capacidade e desempenho ideais.
A vida útil da bateria é determinada por vários fatores. Os fatores mais importantes são a sobrecarga regular das baterias e a profundidade de descarga média a cada ciclo. Normalmente, quanto maior for a sobrecarga e maior for a profundidade de descarga, menos ciclos dura a bateria. Por exemplo, uma bateria que é sobrecarregada e descarregada 100%
várias vezes ao dia tem uma duração de ciclos inferior a uma bateria que é menos sobrecarregada e é descarregada a 50% por dia. Além disso, uma bateria que recebe uma sobrecarga mínima e cuja descarga média é de apenas 25% dura mais tempo.
As baterias da Motorola são concebidas especificamente para serem utilizadas com um carregador Motorola e vice-versa. Carregar equipamentos que não sejam Motorola pode causar danos na bateria e invalidar a garantia da mesma. A bateria deve estar acima de 25°C (temperatura ambiente), sempre que possível. Carregar uma bateria fria (abaixo dos 10°C) pode resultar na fuga de eletrólitos e, em última análise, numa avaria da bateria. Carregar uma bateria quente (acima dos 35°C) resulta numa capacidade de descarga menor, afetando o desempenho do rádio. Os carregadores de bateria rápidos da Motorola possuem um circuito sensível à temperatura que garante que as baterias são carregadas dentro dos limites de temperatura acima indicados.
Instalar a bateria de iões de lítio
- DESLIGUE o rádio.

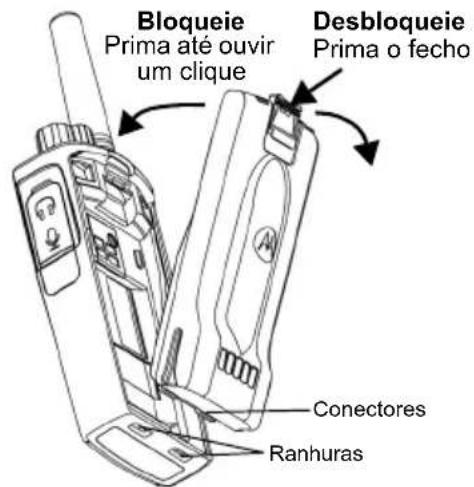

- Com o logótipo da Motorola na bateria voltado para cima, insira as saliências da parte inferior da bateria nas ranhuras da parte inferior do corpo do rádio.
- Prima a parte superior da bateria contra o rádio até ouvir um clique.
Nota: Para saber mais sobre as características da vida útil da bateria de iões de lítio, consulte "Sobre a bateria de iões de lítio" na página 11.
Remover a bateria de iões de lítio
- DESLIGUE o rádio.
- Prima o bloqueio da bateria e mantenha-o premido. Retire a bateria.
- Retire a bateria do rádio.
Tabela 1: Vida útil da bateria de iões de lítio com potência de transmissão de 0,5 watts
| Tipo de bateria | Poupança de bateria DESLIGADA | Poupança de bateria LIGADA |
| Padão 16 horas | 20 horas | |
| Alta capacidade | N/A N/A | |
O rádio é fornecido com um carregador de encaixe, uma fonte de alimentação (também designada transformador) e um conjunto de adaptadores.
É possível usar a fonte de alimentação em conjunto com qualquer um dos adaptadores fornecidos com o rádio.
O adaptador que deve instalar depende da região onde se encontra.
Depois de identificar o adaptador que corresponde à sua tomada elétrica, instale-o da seguinte forma:

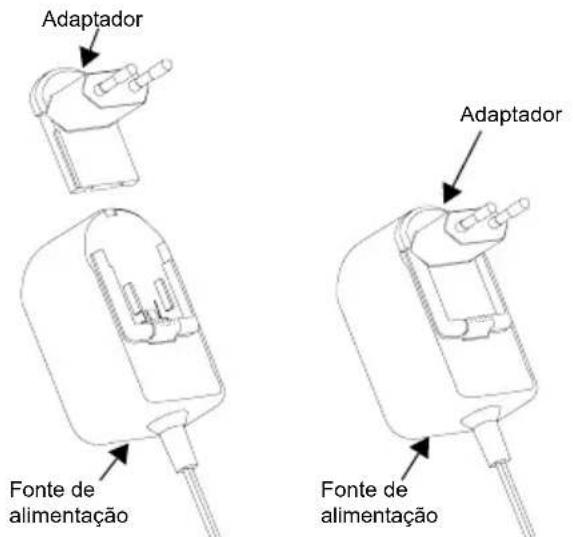

- Faça deslizar as ranhuras do adaptador para entrar na fonte de alimentação, até encaixar.
- Para remover o adaptador, deslize-o para cima.
Nota: O adaptador das imagens é meramente ilustrativo. O adaptador que deve instalar pode ser diferente.
Ao adquirir um carregador ou fonte de alimentação adicional, certifique-se de que se trata do conjunto correto de carregador de encaixe e fonte de alimentação.
Coldre
- Insira o rádio na base do coldre a um ângulo. Pressione o rádio contra a parte de trás do coldre até que os ganchos no coldre sejam inseridos nas reentrâncias superiores da bateria.
- Para remover, solte os ganchos do coldre das reentrâncias superiores da bateria utilizando a patilha superior no coldre. Deslize o rádio em ângulo e remova-o do coldre.
Nota: Para recarregar a bateria (instalada no rádio), coloque-a num carregador ou carregador de unidades múltiplas aprovado pela Motorola.

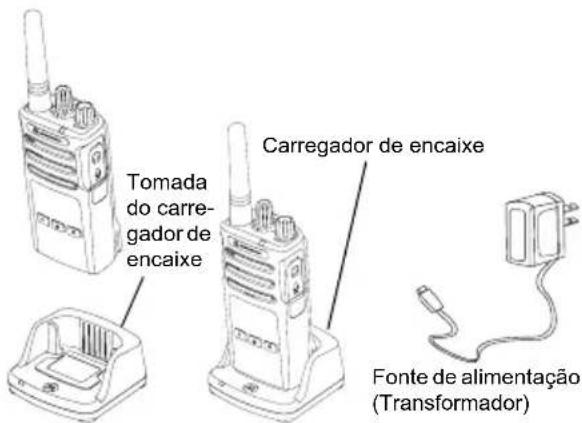

Carregamento através do monocarregador de encaixe (SUC)
- Coloque o carregador sobre uma superfície plana.
- Introduza a ficha de alimentação na porta lateral do carregador.
- Ligue o adaptador de CA a uma tomada elétrica.
- Introduza o rádio no carregador com o rádio virado para baixo, conforme apresentado.
Nota: quando pretender recarregar uma bateria instalada num rádio, DESLIGUE o rádio para garantir o carregamento completo. Consulte "Diretrizes de segurança operacional" na página 7 para obter mais informações.
Carregar uma bateria solta
Para carregar apenas a bateria, no passo 4 na página 14, coloque a bateria no carregador, com a superfície interior da bateria virada para a frente do monocarregador de encaixe, conforme apresentado acima. Alinhe as ranhuras da bateria com as nervuras de alinhamento do monocarregador de encaixe.
Tabela 2: Baterias Autorizadas pela Motorola
| Número da peça | Descrição |
| PMNN4434_R | Bateria de iões de litio padrão |
| PMNN4453_R | Bateria de iões de litio de alta capacidade |
Indicadores LED do monocarregador de encaixe
Tabela 3: Indicador LED do carregador
| Estado Indicador LED Comantários |
| Alimentação ligada | Verde durante aproximadamente 1 segundo | |
| A_carregar | Vermelho fixo | |
| Carga completeness | Verde fixo | |
| Bateria com defeito (*) | Vermelho intermitente rápido | |
| A aguardar carregamento (**) | Ámbar intermitente lento | |
| Estado do;nível da bateria | N/A Bateria descarregada | |
| Pisca a vermelho 1 vez | Bateria refraca |
| Pisca a âmbar 2 vezes | Bateria com cargo média |
| Pisca a verde 3 vezes | Bateria com cargo elevada |
( ) Normalmente, o reposicionamento da bateria irá resolver este problema. ( * ) A temperatura da bateria está demasiado alta ou baixa, ou está a utilizar a tensão errada.
Se NÃO existir uma indentação LED:
- Verifique se introduziu corretamente o rádio com bateria, ou a bateria solta. (consulte passo 4 de "Carregar através do monocarregador de encaixe (SUC)" na página 14)
- Certifique-se de que o cabo de alimentação está bem ligado à tomada do carregador, utilizando uma saída de CA adequada e de que a tomada tem corrente.
- Confirme que a bateria que está a utilizar com o rádio está listada na Tabela 2 na página 15.
Tempo de carregamento previsto
A seguinte tabela indica o tempo de carregamento previsto da bateria. Para obter mais informações consulte "Informação de segurança sobre carregadores e baterias" na página 6.
Tabela 4: Tempo de carregamento previsto da bateria
| Soluções de carrelogamento | Tempo de correlogamento previsto |
| Bateria padrão Bateria | de alta capacidade |
| Padraão ≤ 4,5 horas N/A | | |
| Rápida ≤ 2,5 horas N/A | | |
Carregar um rádio e uma bateria utilizando um Carregador de unidades múltiplas - MUC (acessório opcional)
O Carregador de unidades múltiplas (MUC) permite o carregamento de até 6 rádios ou baterias. As baterias podem ser carregadas com os rádios ou removidas e colocadas no MUC separadamente. Cada um dos 6 compartimentos de carregamento podem alojar um rádio (com ou sem coldre) ou uma bateria, mas não ambos.
- Coloque o MUC numa superfície plana.
- Insira a ficha do cabo de alimentação na ficha de dois pinos do MUC na parte inferior do MUC.
- Ligue o cabo de alimentação numa tomada de CA.
- DESLIGUE o rádio.

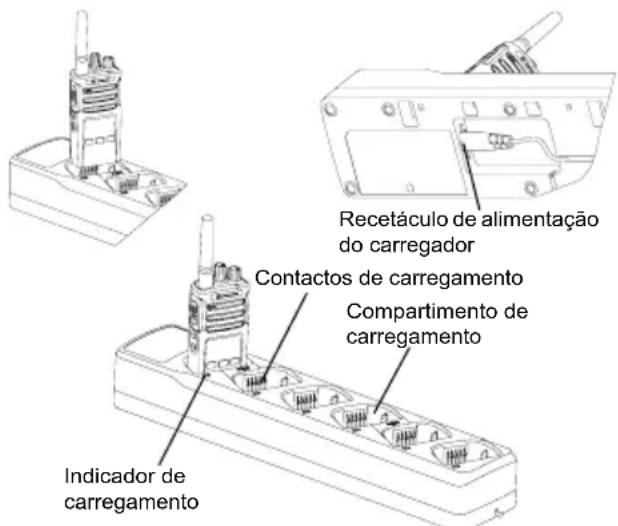

- Insira o rádio ou a bateria no compartimento de carregamento com o rádio ou a bateria virado para o lado oposto dos contactos.
Nota:
- Este MUC clona até 2 rádios (2 Rádios de origem e 2 Rádios de destino). Consulte "Clonar com um Carregador de unidades múltiplas (MUC)" na página 36 para obter mais informações.
- Pode obter mais informações sobre o funcionamento do MUC nas Folhas de instruções fornecidas com o MUC. Para obter mais informações sobre as peças e os respetivos números, consulte a página 55.
Indicadores LED do Carregador de unidades múltiplas
Tabela 5: Indicador LED do carregador
| Estado Estado do LED Comentários |
| Alimentação ligada Verde | durante aprox. 1 segundo | |
| A_carregar Vermelho fixo | | |
| Carregamento conclusivo | Verde fixo | |
| Bateria com defeito (*) | Vermelho intermitente rápido | |
| A aguardar carregamento (**) | Ámbar intermitente lento | |
| Estado do nthel da bateria | Pisca a vermelho 1 vez | Bateria refraca |
| Pisca a âmbar 2 vezes | Bateria com cargo média |
| Pisca a verde 3 vezes | Bateria com cargo elevada |
( ) Normalmente, o reposicionamento da bateria resolve este problema. (*) A temperatura da bateria está demasiado alta ou baixa, ou está a utilizar a tensão errada. Se não existir uma indicação LED:
- Verifique se introduziu corretamente o rádio com bateria, ou a bateria solta. (consulte "Carregar um rádio e uma bateria utilizando um Carregador de unidades múltiplas - MUC (acessório opcional)" na página 18)
- Certifique-se de que o cabo de alimentação está bem ligado à tomada do carregador utilizando uma saída de CA adequada e de que a tomada tem corrente.
- Confirme que a bateria que está a utilizar com o rádio está listada na Tabela 2 na página 15.
COMEÇAR
Para as explicações que se seguem, consulte "Partes do rádio" na página 8.
LIGAR/DESLIGAR O RÁDIO
Para LIGAR o rádio, rode o botão Ligar/Desligar/Volume no sentido dos ponteiros do relógio. O rádio emite um dos seguintes sons:
- Som de arranque e aviso de número de canal, ou
- Avisos de nível da bateria e número de canal, ou
- Silêncio (os sons estão desativados)
O LED pisca rapidamente a vermelho.
Para DESLIGAR o rádio, rode o botão Ligar/Desligar/Volume no sentido contrário ao dos ponteiros do relógio até ouvir um clique e o indicador LED do rádio se DESLIGAR.
AJUSTAR O VOLUME
Rode o Botão Ligar/Desligar/Volume no sentido dos ponteiros do relógio para aumentar o volume e no sentido contrário para diminuir o volume.
Nota: Não coloque o rádio muito próximo do ouvido quando o volume está muito alto ou quando está a ajustar o volume.
SELECIONAR UM CANAL
Para selecionar um canal, rode o botão de seleção de canais até atingir o canal pretendido. Uma voz indica o canal selecionado.
Cada canal possui a sua própria frequência, a eliminação de interferências e definições de pesquisa.
FALAR/MONITORIZAR
É importante monitorizar o tráfego antes de transmitir, para evitar "falar por cima" de alguém que já está a transmitir.
Para monitorizar, mantenha premido o botão SB1(*) para aceder ao tráfego do canal. Se não existir atividade, irá ouvir "estática". Para sair, prima novamente SB1. Depois de terminado o tráfego do canal, pode realizar a chamada premindo o botão PTT. Ao transmitir, o indicador LED do rádio permanece fixo a vermelho.
Notas:
- Para ouvir toda a atividade num canal atual, prima brevemente o botão SB1 para definir o código CTCSS/DPL para 0. Esta funcionalidade designa-se Circuito "CTCSS/DPL (Supressão de ruído definida como SILENCIOSO)".
- (*) Pressupõe que o botão SB1 não está a ser programado para um modo diferente.
RECEBER UMA CHAMADA
- Selecione um canal rodando o botão de seleção de canais até atingir o canal pretendido. Uma voz indica o canal selecionado.
- Certifique-se de que o botão PTT não está premido e verifique se existe atividade de voz.
- O indicador LED permanece fixo a vermelho quando o rádio está a receber uma chamada.
- Para responder, mantenha o rádio na vertical a 2,5-5 cm de distância da boca. Prima o botão PTT para falar e liberte-o para ouvir.
Nota:
- Os códigos de eliminação de interferência também se designam códigos CTCSS/DPL ou códigos PL/DPL
ALCANCE DE CONVERSAÇÃO
Os rádios da Série XT foram concebidos para maximizar o desempenho e melhorar o alcance de transmissão em campo. Não se recomenda a utilização de rádios a menos de 1,5 metros de distância, para evitar interferência. A cobertura do XT420 é de 16.250 metros quadrados, 13 andares e 9 km em áreas planas.
O alcance de conversação depende do terreno. É afetado por estruturas em betão, vegetação densa e pela utilização dos rádios no interior de edifícios ou de veículos. O melhor alcance é obtido em áreas planas e abertas, atingindo 9 km de cobertura. Quando existem edifícios e árvores no caminho, obtém-se um alcance médio.
Para estabelecer uma comunicação bilateral adequada, os códigos de eliminação de interferências, frequência e canal devem ser iguais em todos os rádios. Estes dependem do perfil guardado pré-programado no rádio:
- Canal: o canal atualmente utilizado no rádio, consoante o modelo do rádio.
- Frequência: a frequência que o rádio utiliza para transmitir/receber.
- Código de eliminação de interferências: estes códigos ajudam a minimizar as interferências fornecendo uma seleção de combinações de códigos.
- Código de decifração: códigos que distorcem as transmissões para quem ouve sem ter definido o código específico.
Para obter mais informações sobre a definição de frequências e códigos CTCSS/DPL nos canais, consulte "Aceder ao Modo de configuração avançada" na página 27.
| ESTADO DO RÁDIO INDICADOR LED |
| Canalocupado Laranja fixo | |
| Modo de clonagem Pulsar duplo | a laranja |
| Clonagem em的方式来 Laranja fixo | |
| Erro fatal no arranque | Intermitência uma a verde, intermitência uma a laranja, intermitência uma a verde e repete durante 4 segundos |
| Bateria refraca Pulsar a laranja | |
| Desativação por bateria refraca Pulsar rapidamente a laranja | |
| Monitorizar LED DESLIGADO | |
| Ligar Vermelho fixo durante 2 segundos | |
| Modo de programação "suspenso"/modo de canal | Pulsar a verde |
| Modo de pesquisa Pulsarapidamente a vermelho | |
| Transmitir (Tx)/Receber (RX) Vermelho fixo | |
| Modo VOX/iVOX Pulsar duplo a vermelho | |
UTILIZAÇÃO MÃOS-LIVRES/VOX
Os rádios da série Motorola XT podem funcionar com sistemas mãos-livres (VOX) quando utilizados com acessórios compatíveis com VOX.
A predefinição de fábrica relativa ao nível de sensibilidade VOX é Média (nível "2"). Antes de usar o VOX, defina o nível do VOX para um nível que não o "2" através do Customer Programming Software (CPS). Em seguida, efetue os seguintes passos:
- DESLIGUE o rádio.
- Abra a tampa do acessório.

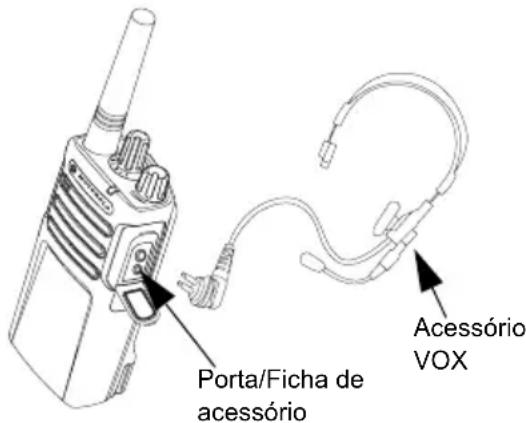

- Insira a ficha do acessório de áudio na porta do acessório com firmeza.
- LIGUE o rádio. O indicador LED pisca duas vezes a vermelho.
- Baixe o volume do rádio ANTES de colocar o acessório perto do ouvido.
- Para transmitir, fale para o microfone do acessório e para receber, pare de falar.
- O Sistema VOX pode ser temporariamente desativado pressionando o botão PTT ou removendo o acessório de áudio.
Nota: Para encomendar acessórios, contacte o seu ponto de venda Motorola.
Definir a sensibilidade VOX
A sensibilidade do microfone do rádio pode ser ajustada de acordo com os diferentes ambientes de funcionamento. A sensibilidade VOX pode ser definida através do CPS.
O valor padrão é "3". O nível iVox deve ser definido para um nível diferente.
- 1 = Sensibilidade baixa 2 = Sensibilidade média
- 3 = Sensibilidade alta
Mãos livres sem acessórios (iVOX)
Ative o iVOX premindo o botão PTT quando LIGA o rádio. - O iVox pode ser temporariamente desativado pressionando o botão PTT. - Uma pressão breve do Botão PTT permite restabelecer o iVOX. - Há um pouco de atraso entre o momento em que começa a falar e quando o rádio transmite.
Ganho do microfone
A sensibilidade do microfone pode ser ajustada para se adaptar a diferentes utilizadores ou ambientes de funcionamento.
Esta funcionalidade pode ser ajustada apenas através do CPS. A predefinição do microfone está definida para nível 2 (ganho médio).
Prima brevemente o botão SB1 ao LIGAR o rádio para ativar/desativar os Comandos de voz no Modo de utilizador. (Predefinido para LIGADO).
Arranque - Modo de tom
Para ativar/desativar o modo de tom de arranque, prima os botões SB1 e SB2 em simultâneo durante 2-3 segundos quando liga o rádio, até ouvir o aviso de voz de arranque programado. Não disponível 3 tons de arranque.
Repor definições de fábrica
A reposição de definições de fábrica restaura as funcionalidades do rádio para as predefinições originais de fábrica. Para tal, prima simultaneamente os botões PTT, SB1 e SB2 quando LIGA o rádio, até ouvir um bip alto.
FUNCIONALIDADES PROGRAMÁVEIS
Para programar facilmente todas as funcionalidades do rádio, é recomendável utilizar o Software de programação do cliente (CPS) e o cabo de programação.
Pode transferir gratuitamente o software CPS em www.motorolasolutions.com/XTSeries.
MODO DE CONFIGURAÇÃO AVANÇADA
A Configuração avançada é um modo de configuração que permite a personalização de funcionalidades adicionais através do painel frontal do rádio.
Para modelos de rádio sem visor, a navegação é orientada por comandos de voz.
Quando o rádio está definido para o Modo de configuração, é possível consultar e alterar os seguintes itens:
- Seção de frequência,
- Códigos (CTCSS/DPL) e
- Pesquisa automática
A funcionalidade de Seleção de frequências permite-lhe selecionar frequências de uma lista predefinida.
O Código de eliminação de interferências (CTCSS/DPL) ajuda a minimizar as interferências ao proporcionar-lhe diversas possibilidades de combinações de códigos para filtrar a estática, ruído e mensagens indesejadas.
A funcionalidade de Pesquisa automática permite-lhe definir um canal específico para ativar automaticamente a procura sempre que mudar para esse canal.
Aceder ao Modo de configuração avançada
Nota: Antes de configurar as funcionalidades, certifique-se de que o seu rádio está definido para o canal que deseja programar. Pode fazê-lo antes de aceder ao Modo de configuração avançada ou a qualquer momento durante o Modo de configuração avançada, rodando o Botão de seleção de canais até atingir o canal pretendido.
Para ler ou modificar Frequências, Códigos e Pesquisa automática, defina o rádio para "Modo de configuração avançada" premindo longamente o botão PTT e SB1 em simultâneo por 3 a 5 segundos quando LIGA o rádio até ouvir uma voz que diz "Programming Mode" (Modo de Programação) e "Channel Number" (Número de canal). O Indicador LED começa a pulsar a verde.
Nota: O modo de programação "suspenso" é a fase no Modelo de programação na qual o rádio aguarda que o utilizador inicie o ciclo de programação do rádio.
Logo que esteja no Modelo de programação "suspenso", poderá ouvir as definições de Frequências, Códigos e Pesquisa automática premindo brevemente o botão PTT para percorrer as funcionalidades programáveis.
Introduzir valores de frequências
Os rádios da Série XT utilizam uma banda PMR446 que possui 8 frequências disponíveis.
No modo de programação "suspenso", o Nível do canal torna-se o primeiro valor variável. Selecione o canal pretendido rodando o Botão de seleção de canal. Uma voz indica o canal selecionado a configurar. Premir brevemente o botão PTT permite-lhe que percorra as outras funcionalidades disponíveis para configuração. Utilize os botões SB1 e SB2 para alterar os valores. Uma voz indica o valor selecionado.
Ler valores CTCSS / DPL
Percorra as funcionalidades disponíveis para configuração premindo brevemente o botão PTT até ouvir o código atual. O rádio passa para o modo de programação dos códigos CTCSS/PL.
Insira um novo valor de número utilizando os botões SB1 e SB2.
Os rádios Série XT possuem até 219 códigos disponíveis. Para obter mais informações, consulte "Tabelas de frequências e códigos" na página 47.
Ler valores de pesquisa automática
Depois de ouvir os códigos CTCSS/DPL, uma breve pressão do botão PTT transfere-o para o modo de pesquisa automática.
A pesquisa automática tem apenas dois valores:
Altere os valores de pesquisa automática utilizando os botões SB1 e SB2.
Guardar definições
Logo que esteja satisfeito com as definições pode optar por:
- Premir brevemente o botão PTT para continuar a programar,
- Premir longamente o botão PTT para guardar e regressar ao modo de programação "suspenso", ou
- Premir longamente o botão PTT das vezes para sair do modo de programação "suspenso" e regressar ao funcionamento normal do rádio.
Nota:
- Para sair do modo de programação sem guardar, desligue o rádio.
- Se "regressar" ao início do modo de programação "suspenso", ouve "Channel Number" (Número de canal) e o indicador LED pisca novamente a verde. Todos os valores alterados são guardados automaticamente.
FAQ relativas ao modo de programação
- Distraí-me quando programava e esqueci-me qual funcionalidade está a programar. O que devo fazer?
Regresse ao modo de programação "suspenso" e comece de novo. Não poderá regressar ao modo de programação (o rádio não lhe fornece maneira de saber a fase específica do modelo de programação em que se encontra). Este modo pode:
- Premir longamente o botão PTT. O rádio regressa ao modo de programação "suspenso" ou,
- Desligue o rádio e aceda novamente ao modo de programação. (Consulte "Aceder ao Modo de configuração avançada" na página 27 para obter mais informações)
- Estou a tentar programar uma frequência (ou umatório) mas o rádio não obedece. Voltou para trás, regressando ao valor "0".
O rádio não lhe permite programar qualquer valor que não se encontrar disponível no grupo
de frequências e códigos. Por exemplo, se tentar programar o código 220, o rádio não o aceita, pois o valor máximo permitido é de 219. O mesmo é válido para as frequências.
Consulte a "Tabelas de frequências e códigos" na página 47 para se certificar de que está a programar um valor estável.
- Estou a tentar aceder ao Modelo de programação mas o rádio não obedece. O rádio pode ser bloqueado utilizando o CPS para impedir a programação do painel frontal. Para reativar, utilize o CPS.
- Programei o valor errado durante a programação. Como posso apagar ou reprogramar o valor?
Se programou valor errado, pode:
"Reiniciar" o rádio. O rádio "reinicia" sempre que atinge o valor máximo permitido. Continue a aumentar (pressão breve no botão SB1) ou a diminuir (pressão breve do botão SB2) até obter o valor pretendido ou,
- DESLIGUE o rádio e comece de novo.
- Acabei de programar o valor que pretendia. Como posso sair do modo de programação?
Pode:
- Premir longamente o botão PTT duas vezes para sair caso se encontre no modo de programação ou,
- Premir longamente o botão PTT logo que esteja no modo de programação "suspenso".
- Acabei de programar as funcionalidades neste canal. Como posso programar outros canais?
Prima brevemente o botão PTT várias vezes até ouvir "Channel Number" (Número do canal). Mude de canal rodando o Botão de seleção de canais. Se pretende guardar as alterações, certifique-se de que se encontra no modo de programação "suspenso" antes de mudar o canal. Caso contrário, as alterações efetuadas são perdidas.
EXEMPLO DE VALORES DE PROGRAMAÇÃO
Exemplo de programação de uma frequência
Partindo do princípio que o valor de frequência atual está definido para o Canal 1, com a frequência predefinida PMR446 definida em "02" (o que equivale a 446,03125 MHz), e pretende alterá-lo para Número de frequência = "13" (que é mapeado a 466,05625 MHz), siga as seguintes instruções:
- Entre no Modo de configuração algumas vezes.
- Prima brevemente o botão PTT para aceder ao Modo de frequência. A voz do rádio anuncia que o valor atual é "2".
- Prima o botão SB1 onze vezes para ler as frequências e ouvirá a frequência "One, three" (Um, três) (13).
- Prima longamente o botão PTT. O Indicador LED pulsa a verde para indicar Modo de programação "suspenso".
- Prima de novo longamente o botão PTT para sair do Modo de programação ou DESLIGAR o rádio.
Partindo do princípio que o valor do código está definido para um valor predefinido de fábrica "001" e pretende alterá-lo para o Código CTCSS/DPL = 103. Siga a sequência indicada abaixo:
- Aceder ao Modo de configuração avançada.
- Pressione brevemente duas vezes o botão PTT. A voz do rádio anunciou o "Code Number" (Número de código) (a aceder ao Modo de seleção de programação CTCSS/DPL).
- Manter o botão SB1 ou SB2 premido faz com que o valor arredonde (aumentando ou diminuindo) para a dezena mais próxima. Quando o botão é libertado, a voz anuncia o primeiro, segundo e terceiro algarismo integralmente. Continue a premir várias vezes o botão SB1 ou SB2 até ouvir "103".
- Prima longamente o botão PTT. O Indicador LED pulsa a verde para indicar modo de programação "suspenso".
- Prima de novo longamente o botão PTT para sair do Modo de programação ou DESLIGAR o rádio.
A Pesquisa automática é uma funcionalidade disponível no Modo de programação e pode ser DESLIGADA ou LIGADA num determinado canal.
Para LIGAR a Pesquisa automática:
- Entre no Modelo de configuração avançada e selecione o canal pretendido.
- Prima brevemente o botão PTT não às vezes para aceder ao Modelo de seleção de programação de canais ativos. A voz no rádio anuncia "Auto-Scan" (Pesquisa automática) e a definição (Enabled (Ativada) ou Disabled (Desativada)).
- Para alterar a definição, prima SB1 ou SB2.
- Prima longamente o botão PTT. O Indicador LED pulsa a verde para indicar Modelo de programação "suspenso".
- Prima de novo longamente o botão PTT para sair do Modelo de programação ou DESLIGAR o rádio.
OUTRAS FUNCIONALIDADES DE PROGRAMAÇÃO
Procura
A Procura permite-lhe monitorizar outros canais para detetar conversas. Quando o rádio deteta uma transmissão, ele interrompe a procura e segue para o canal ativo. Isso permite-lhe ouvir e conversar com pessoas nesse canal sem precisar de mudar de canal. Se existir atividade de canal válida no Canal 2, o rádio permanece no Canal 1 e não ouvirá o Canal 2. Depois de a conversa no Canal 1 ter acontecido, o rádio aguarda 5 segundos antes de retomar a procura.
- Para iniciar a procura, prima o botão SBx (x = 1 ou 2). (A Procura está predefinida no botão SB2 mas pode ser programada tanto no botão SB1 como no SB2 através do CPS). Quando o rádio deteta atividade de canal, ele para nesse canal até que a atividade termine. Pode responder nesse canal sem precisar de mudar de canal premindo o botão PTT. Se não for detetada qualquer transmissão no espaço de 5 segundos, a procura é retomada.
- Para parar a procura, volte a premir brevemente o botão SB1 ou SB2 (programado para procura).
- Se pretender procurar um canal sem Códigos de eliminação de interferências (CTCSS/DPL), configure as definições do código para os canais para "0" no Modelo de seleção de programação CTCSS/DPL.
Nota: Sempre que o rádio estiver definido para Procura, o indicador LED pulsa a vermelho.
Editor de lista de procura
A lista de procura pode ser editada utilizando o CPS. Para obter mais informações, consulte "Software de programação do cliente (CPS)" na página 33.
Eliminar canal de perturbação
A funcionalidade Eliminar canal de perturbação permite-lhe eliminar temporariamente canais da lista de procura. Esta funcionalidade é útil quando conversas irrelevantes num canal "de perturbação" impedem a funcionalidade de procura do rádio.
Para eliminar um canal da lista de procura:
- Inicie o Modo de procura premindo brevemente o botão SB1 ou SB2 (programado para procura).
- Aguarde até o rádio deixar de receber o canal que pretende eliminar. Prima longamente o botão SB2 para o eliminar. Não é possível eliminar o canal com a procura ativada (canal inicial).
- O canal não será procurado novamente até que saia do Modo de procura voltando a premir brevemente o botão SB1 ou SB2 (programado para procura) ou desligando e voltando a ligar o rádio.
SOFTWARE DE PROGRAMAÇÃO DO CLIENTE (CPS)
Figura 1: Configurar o rádio para o CPS

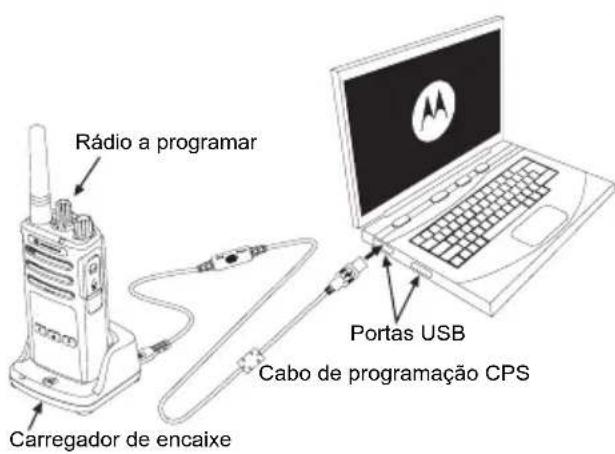

A forma mais fácil de programar ou alterar as funcionalidades do rádio é através da utilização do Software de programação do cliente (CPS) e do cabo de programação CPS*. O Software CPS está disponível gratuitamente para transferência na Internet em:
Para programar, ligue o rádio Série XT através do carregador de encaixe e do cabo de programação CPS como indicado na Figura 1 na página 33. Alterne o interruptor do cabo de programação CPS "Modo CPS".
O CPS permite-lhe programar frequências, códigos PL/DPL, bem como outras funcionalidades como Temporizador de tempo limite, Lista de procura, Tons de chamada, Decifração, Inversão de fase, etc. O CPS é uma ferramenta muito útil, uma vez que permite bloquear a Programação do painel frontal ou restringir a alteração de qualquer funcionalidade especial do rádio (para evitar a eliminação acidental de valores predefinidos no rádio). Também proporciona segurança ao possibilitar a configuração de uma palavra-passe para gestão de perfis de rádio. Para obter mais informações, consulte a Secção quadro de resumo de funcionalidades no final do Guia do Utilizador.
Nota: (*) O cabo de programação CPS P/N HKKN4027 é um acessório vendido em separado. Contacte o seu ponto de venda Motorola para obter mais informações.
Este temporizador define o tempo durante o qual o rádio pode transmitir continuamente antes de a transmissão ser automaticamente terminada. A predefinição é de 60 segundos e pode ser alterada através do CPS.
Tons de chamada
A funcionalidade de Tons de chamada permite-lhe transmitir um som a outros rádios que se encontrem no mesmo canal para os alertar de que vai iniciar uma conversa ou para os alertar sem precisar de falar.
Para utilizar esta funcionalidade, os Tons de chamada devem ser programados em SB1 ou SB2 e deve ser selecionado 1 dos 3 tons pré-gravados.
Decifração
A funcionalidade Decifração torna as transmissões incoerentes para quem está a ouvir sem o mesmo número. O valor predefinido de decifração é DESLIGADO. Para alterar o número de decifração durante o funcionamento normal do rádio, a funcionalidade de Decifração deve estar programada para SB1 ou SB2.
Inversão de fase
A Inversão de fase elimina ruídos indesejados (estática) durante a perda de deteção de operadora. Pode selecionar valores de 180 ou 240 para ser compatível com outros rádios. O valor predefinido é 180.
Notas:
- As funcionalidades descritas nas páginas anteriores são apenas algumas das funcionalidades que o CPS possui. O CPS dispõe de mais funcionalidades. Para obter mais informações, consulte o ficheiro AJUDA no CPS.
- Algumas das funcionalidades disponíveis no software CPS podem variar consoante o modelo do rádio.
CLONAR RÁDIOS
Pode clonar Perfis de rádio da Série XT a partir de um Rádio de origem para um Rádio de destino utilizando qualquer um destes 3 métodos:
- Utilizar um Carregador de unidades múltiplas (MUC-cessário opcional),
- Utilizar dois Carregadores de unidade individual (SUC) e um cabo de clonagem rádio para rádio (acessório opcional).
- O CPS (transferência de software gratuita).
Clonar com um Carregador de unidades múltiplas (MUC).
Português
Para clonar rádios utilizando o MUC, devem existir pelo menos dois rádios:
- Um rádio de origem (rádio cujos perfis são clonados ou copiados) e
- Um rádio de destino (o rádio cujo perfil é clonado a partir do rádio de origem).

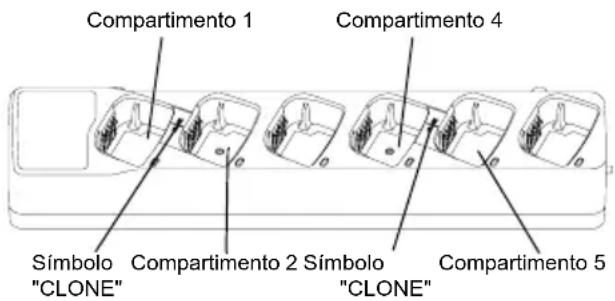

O rádio de origem deve estar no Compartimento 1 ou 4, enquanto o rádio de destino deve estar no Compartimento 2 ou 5, correspondendo aos compartimentos do MUC aos pares da seguinte forma:
Durante a clonagem, não é necessário ligar o MUC a uma fonte de alimentação, mas TODOS os rádios devem ter as baterias carregadas.
- LIGUE o rádio de destino e coloque-o num dos compartimentos de destino do MUC.
- Ligue o rádio de origem seguindo a sequência indicada abaixo:
- Prima longamente o botão PTT e SB2 em simultâneo quando LIGA o rádio.
- Aguarde 3 horas antes de libertar os botões até ouvir "Cloning" (A clonar).
- Coloque o Rádio de origem no compartimento de origem que emparelha com o compartimento de destino que selecionou no passo 1. Prima e liberte o botão SB1.
- Após a conclusão do processo de clonagem, o Rádio de origem indica "successful" (a clonagem foi bem-sucedida) ou "fail" (a clonagem falhou). Se o Rádio de origem for um modelo com ecrã, é apresentada uma mensagem "Pass" (Bem sucedida) ou "Fail" (Falhada) no ecrã (será emitido um som no espaço de 5 segundos).
- Logo que tenha concluído o processo de clonagem, DESLIGUE e LIGUE os rádios para sair do modo de "clonagem".
Para obter mais detalhes relativamente à clonagem de rádios, consulte a Folha de instruções fornecida com o MUC.
Quando encomendar o MUC, indique P/N PMLN6384_.
Notas:
- Se o processo de clonagem falhar, consulte "O que fazer caso a clonagem falhe" na página 40.
- Para o processo de clonagem ser bem-sucedido, os Rádios de origem e os Rádios de destino emparelhados devem ser do mesmo tipo de banda.
- Os números dos compartimentos MUC devem ser lidos da esquerda para a direita, com o logótipo da Motorola virado para a frente.
CPS e Cabos de clonagem (Acessório opcional)
- Tanto o CPS como os Cabos de clonagem são concebidos para funcionar tanto com rádios da Série XT como da Série XTNi. O cabo de clonagem suporta uma mistura de rádios XT e XTNi.
- O cabo CPS programa rádios da série XT. Certifique-se de que o interruptor do cabo se encontra na posição "Flash" ou "CPS". Para programar um rádio XTNi com um cabo CPS, certifique-se de que o interruptor do cabo se encontra na posição "CPS" e que o conversor USB fornecido no kit do cabo CPS está ligado ao cabo.
- O cabo de clonagem permite-lhe clonar:
- Rádios da Série XT. Certifique-se de que o interruptor está na posição "Cloning" ou "Legacy".
- Rádios da Série XTNi. Certifique-se de que o interruptor se encontra na posição "Legacy" com um conversor USB inserido em cada extremidade do cabo de clonagem.
- Rádios das Séries XT e XTNi. Certifique-se de que o interruptor se encontra na posição "Legacy" e utilize um conversor USB para o Carregador de unidade individual XTNi. O Kit do cabo de clonagem fornece 1 conversor USB.
Conversor USB
Clonar o Rádio utilizando Cabo de clonagem (Acessório opcional) rádio para rádio (R2R)
Instruções de estrutura
- Antes de iniciar o processo de clonagem, certifique-se de que tem:
- Uma bateria totalmente carregada em cada um dos rádios.
- Dois Carregadores de unidade individual (SUC) ou 2 SUC para clonar rádios da Série XT, ou 1 SUC para rádio da Série XT ou 1 SUC para rádio da Série XTNi.
- DESLIGUE os rádios e,
- Desligue todos os cabos (de alimentação ou cabos USB) dos SUCs.
- Ligue uma extremidade da ficha mini do USB do cabo de clonagem ao primeiro SUC e a outra extremidade ao segundo SUC.
Nota: Durante o processo de clonagem, não está a ser fornecida nenhuma alimentação ao SUC. As baterias não são carregadas. Está apenas a ser realizada a transferência de dados entre os rádios.
- LIGUE o Rádio de origem e coloque-o num dos SUCs.
- Para o Rádio de origem, LIGUE o rádio seguindo esta sequência:
- Prima longamente o botão PTT e o botão SB2 em simultâneo quando LIGA o rádio.
- Aguarde 3 horas antes de libertar os botões e ouvir a palavra "Cloning" (Clonar).
- Coloque o Rádio de origem no seu SUC. Prima e liberte o botão SB1.
- Quando a clonagem estiver concluída, a voz do Rádio indica "Successful" (a clonagem foi bem-sucedida) ou "Fail" (o processo de clonagem falhou). Se o Rádio de origem for um modelo com ecrã, aparecerá "Pass" (Bem-sucedida) ou "Fail" (Falhada) no ecrã (será emitido um som no espaço de 5 segundos).
- Logo que o processo de clonagem seja concluído, DESLIGUE e volte a LIGAR os Rádios para sair do modo de "Clonagem".
O que fazer caso a clonagem falhe
A voz do rádio anuncia "Fail" (Falha), indicando que o processo de clonagem falhou. Caso a clonagem falhe, efetue os seguintes passos antes de tentar iniciar novamente o processo de clonagem:
- Certifique-se de que as baterias dos dois rádios estão carregadas.
- Verifique a ligação do cabo de clonagem nos dois SUC.
- Certifique-se de que a bateria está corretamente encaixada no rádio.
- Certifique-se de que não existem resíduos na base de carregamento ou nos contactos do rádio.
- Certifique-se de que o Rádio de origem está LIGADO.
- Certifique-se de que o Rádio de origem se encontra no modo de clonagem.
- Certifique-se de que os dois rádios se encontram na mesma banda de frequência, na mesma região e que têm a mesma potência de transmissão.
Nota: Este cabo de clonagem foi concebido apenas para funcionar com rádios Motorola RLN6175 e PMLN6394 compatíveis.
Quando encomendar o cabo de clonagem, indique o P/N HKKN4028_. Para obter mais informações sobre os acessórios, consulte "Acessórios" na página 55.
Para clonar utilizando este método, necessita do software CPS, um carregador de encaixe e o cabo de programação CPS.
Para encomendar o cabo de programação CPS, indique HKKN4028.
Obtenha informações relativas à clonagem com CPS em:
- CPS Help File -> Content and Index -> Cloning Radios (Ficheiro de ajuda CPS -> Conteúdo e índices -> Clonar rádios), ou
- No folheto acessório do cabo de programação CPS.
RESOLUÇÃO DE PROBLEMAS
| Sintoma Tente isto... |
| Sem alimentação | Recarregue ou substitua a bateria de iões de litio.Temperatas de functimento extremas podem afetar a vida útil da bateria.Consulte "Sobre a bateria de iões de litio" na párgina 11. |
| Ouvir outros ruidos ou conversas num canal | Confirma que o:Códio de eliminação de interferências está definido.O)cólico de Freqüência ou de Eliminação de transferências pode estar em uso.Altere definições: Mudar as frequências ou@códigos em todos os rádios.Certifique-se de que o(rádio se encontrar na Frequência correta e que o:cólico está correto quando transmitir.Consulte "Falar e monitorizar" na párgina 20. |
| Mensagem distorcida | O:cólico de Decifração pode estar LIGADO e/ou a definição não corresponde às definições dos outros rádios. |
| A优质的 de录音 não é suficientemente boa | As definições do(rádio poder não estar a corresponder corretoamente. Volte a verficar as freqüências,@códigos e larguras de bandas em todos os rádios para se certifar de que são iguels. |
Português
| Sintoma Tente isto... |
| Alcance de conversação limitado | Estruturas de aço e/ou betão, folhagem densa, edificções ou veículos diminuem o alcance. Verifique a existência de uma LINHA de visão desimpedida para melhorar a transmissão.
Colocar o rádio+junto ao corpo, por exemplo, num bolso ou num cimento, diminui o seu alcance. Altere a localização do rádio. ParaLERcer o alcance e a cobertura, pode reduzir as obstruções ouLERcer a potência. Os rádios UHF proporcionam uma maior cobertura em edificções industriais e commerciais.
AUMENTAR a potência,aumenta o alcance do sinal e apenetracao de obstruções.
Consulte "Falar e monitorizar" na página 20. |
| Mensagem não enviada ou recebida | Certifique-se de que o botão PTT está Completely premedo durante a transmissão.
Confirme que os rádos seenviram nas vezes definções de Canal, Frequência, Código de eliminação de interferências e Código de decifração.
Consulte "Falar e monitorizar" na página 20 para obter mais informações.
Recarregue, substitua e/ou reposicao as baterias. Consulte "Sobre a bateria de iões de litio" na página 11.
Obstruções e operação em espacços fechados ou em veículos podem causar interferências. Mude de localização. Consulte "Falar e monitorizar" na página 20.
Verifique que o rádio não se encontra em Procura. Consulte "Procura" na página 32 e "Eliminar canal de perturbação" na página 33. |
| Estática ou interferência forte | Os rídios está muito perto. Devem estar pelo menos a um metro e meio de distância.
Os rídios está muito afastados ou existem obstáculos que interferem com a transmissão.
Consulte "Falar e monitorizar" na网页 20. |
| Bateria refraca | Recarregue ou substitua a bateria de iões de litio.
Temperatas de operação extremas afetam a vida útil da bateria.
Consulte "Sobre a bateria de iões de litio" na网页 11. |
| A luz LED do carregarador de encaixe não pesca | Verifique se o rádio/bateria está corretoamente encaixados e verifique os contactos da bateria/carregarador para se certificado de que está limpos e de que o pino de correamento está inserido corretamente.
Consulte "Carregarar atraves do monocarregador de encaixe (SUC)" na网页 14, "Indicações LED do monocarregador de encaixe" na网页 16 e "Instalar a bateria de iões de litio" na网页 12. |
| O indicator de bateria refraca está a pescar apesar de estarem instaladas baterias novas | Consulte "Instalar a bateria de iões de litio" na网页 12, e "Sobre a bateria de iões de litio" na网页 11. |
| Não é possível ativar VOX | A funcionalidade VOX pode estar DESLIGADA. Utilize o CPS para se certificatear de que o Nível de sensibilitadé VOX não está definido para "0". Acessório não funciona ou não é compatível. Consulte "Utilização muitas-livres/VOX" na párgina 24. |
| A bateria não carrega embarra tenha sido colocada no carregarador de encaixe há algo tempo | Verifique se o carregarador de encaixe está bem ligado e que corresponde a uma fonte de alimentação compatível. Consulte "Carregar através do monocarregador de encaixe (SUC)" na párgina 14 e "Carregar uma bateria solta" na párgina 15. Verifique osindicadores LED do carregarador para confirmar se a bateria tem um problema. Consulte "Indicadores LED do monocarregador de encaixe" na párgina 16. |
Nota: Sempre que uma funcionalidade no rádio parecer não corresponder aos valores predefinidos ou pré-programados, verifique que o rádio foi programado utilizando o CPS com um perfil personalizado.
UTILIZAÇÃO E CUIDADOS
Utilize um pano macio e húmido para limpar o exterior.
Não mergulhe em água. Não utilize álcool nem soluções de limpeza.
Se o rádio for mergulhado em água...
DESLIGUE o rádio e remova as baterias
Seque com um pano macio. Não utilize o rádio até que esteja completamente seco.
Frequência do canal predefinido e Código de eliminação de interferências
| Canal # | Frequência (MHz) | Cólico | Largura de banda |
| 1 446,00 | 625 67,0 Hz 12,5 kHz | | |
| 2 446,01 | 875 67,0 Hz 12,5 kHz | | |
| 3 446,03 | 125 67,0 Hz 12,5 kHz | | |
| 4 446,04 | 875 67,0 Hz 12,5 kHz | | |
| 5 446,05 | 625 67,0 Hz 12,5 kHz | | |
| 6 446,06 | 875 67,0 Hz 12,5 kHz | | |
| 7 446,08 | 125 67,0 Hz 12,5 kHz | | |
| 8 446,09 | 875 67,0 Hz 12,5 kHz | | |
Códigos PL/DPL (Continuação)
| DPL | Código |
| 87 365 | 104 565 121 754 |
| 88 371 | 105 606 123 645 |
| 89 411 | |
| 90 412 | 107 624 125 PL personal |
| 91 413 | 108 627 126 PL personal |
| 92 423 | 109 631 127 PL personal |
| 93 431 | 110 632 128 PL personal |
| 94 432 | 111 654 129 PL personal |
| 95 445 | 112 662 130 DPL |
| 96 464 | 113 664 131 DPL |
| 97 465 | 114 703 132 DPL |
| 98 466 | 115 712 133 DPL |
| 99 503 | 116 723 134 DPL |
| 100 506 | 117 731 135 DPL |
| 101 516 | 118 732 136 DPL |
| 102 532 | 119 734 137 DPL |
| 103 546 | 120 743 138 DPL |
| 47 Invertido | |
| 47 Código | |
| 47 I vestido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertido | |
| 47 Invertid | |
Códigos PL/DPL (Continuação)
Códigos PL/DPL (Continuação)
O distribuidor ou revendedor autorizado Motorola onde comprou o seu rádio de duas vias e/ou acessórios originais compromete-se a responsabilizar-se pelos produtos sob garantia e/ou prestar os serviços previstos na garantia. Envie o rádio ao distribuidor ou revendedor para requerer os serviços de garantia. Não envie o rádio para a Motorola. De modo a poder usufruir dos serviços previstos na garantia, deve apresentar o recibo de compra ou um comprovativo de compra equivalente, com a data da compra. O rádio de duas vias deve também apresentar o número de série de forma legível. A garantia não se aplica caso os números de modelo ou de série do produto tenham sido alterados, apagados, removidos ou estejam ilegíveis.
CASOS NÃO PROTEGIDOS PELA GARANTIA
- Defeitos ou danos resultantes da utilização do produto em condições anormais ou incomuns, ou por incumprimento das instruções deste guia de uso.
- Defeitos ou danos resultantes de utilização indevida, acidente ou negligência.
- Defeitos ou danos resultantes de testes, funcionamento, manutenção ou ajustes não adequados, ou qualquer tipo de alteração ou modificação.
- Quebras ou danos nas antenas, exceto quando resultem diretamente de defeitos dos materiais ou de fabrico.
- Produtos desmontados ou reparados de um modo que afete adversamente o desempenho ou impeça as inspeções e testes adequados para verificar qualquer reclamação de garantia.
- Defeitos ou danos resultantes de humidade, líquidos ou salpicos.
- Todas as superfícies de plástico e todas as partes externas que fiquem riscadas ou danificadas devido ao uso normal.
- Produtos alugados temporariamente.
- Manutenção e reparação periódica ou substituição de peças devido à utilização e desgaste normais.
ACESSÓRIOS
ACESSÓRIOS DE ÁUDIO
| Peça N.° Descrição |
| 00115 | Microfone remotocom altifalante BR |
| 00117 | Auscultador com microfone articulado |
| 00118 | Auricular com clipe PTT Microfone BR |
| 00168 Auscultados leves |
BATERIA
| Peça N.° Descrição |
| PMNN4434_R | Bateria de iões de lítio padrão |
| PMNN4453_R | Bateria de iões de lítio de alta capacidade |
CABOS
| Peça N.° Descrição |
| HKKN4028_ | Cabo de clonagem rádio para rádio |
| HKKN4027_Cabo de programação CPS |
CARREGADORES
| Peça N.° Descrição |
| PMLN6385_ | Kit UK/EU do monocarregador de encaixe padrão |
| PMLN6393_ | Carregarador de encaixe de unidas e另一边 das padias padrão INT UK/EU |
ACESSÓRIOS DE TRANSPORTE
| Peça N.° Descrição |
| HKLN4510_Coldre giratório |
Português
Nota
MOTOROLA, MOTOROLA SOLUTIONS e o logótipo M estilizado são marcas comerciais ou marcas registadas da Motorola
Trademark Holdings, LLC e são realizados sob licença. Todas as outras marcas comerciais pertencem aos respetivos proprietários.
Todos os direitos reservados.
