Tuotetyyppi	Ammattikäyttöön tarkoitettu radiopuhelin
Merkki	Motorola
Malli	XT420
Taajuusalue	PMR446 (446 MHz)
Lähetysteho	0,5 wattia
Kanavien lukumäärä	16 esiasetettua kanavaa
Antenni	Kiinteä, ei irrotettava
Virtalähde	Ladattava litiumioniakku (vakio PMNN4434_R tai suurikapasiteettinen PMNN4453_R)
Akun kesto (vakio)	Jopa 20 tuntia virransäästötilassa
Arvioidut mitat	150 x 60 x 35 mm
Arvioitu paino	200 g (vakioakulla)
Mukana tuleva laturi	Yksikkötukilaturi (SUC) verkkolaitteella
Tärkeimmät toiminnot	Kanavien skannaus, VOX/iVOX handsfree, edistynyt ohjelmointi (taajuus, CTCSS/DPL-koodit, automaattinen skannaus), salaus, purskeen inversio, puheluäänet, aikakatkaisun ajastin, radion kloonaus
LED-merkkivalo	Lataustila, lähetys, vastaanotto, skannaus
Lisävarusteliitäntä	Mikrofonikuulokkeelle ja muille audiolisävarusteille
Ohjelmointi	Etupaneelin kautta (edistynyt asetustila) tai CPS-ohjelmistolla ja ohjelmointikaapelilla (lisävaruste)
Kloonaus	Radio radiolle R2R-kaapelilla tai moniyksikkölaturilla MUC
Käyttölämpötila	-20°C - +60°C (arvio)
Huolto ja puhdistus	Kostea pehmeä liina; älä upota tai käytä alkoholia tai pesuaineita
Turvallisuus	Noudata RF-ohjeita, käytä vain Motorolan hyväksymiä akkuja ja latureita
Rajoitettu takuu	Motorolan valmistajan takuu (katso lisätiedot käsikirjasta)
Yhteensopivat lisävarusteet	Mikrofonit, kuulokkeet, suurikapasiteettiset akut, kaapelit, laturit, suojakotelo

Usein kysytyt kysymykset - XT420 MOTOROLA

Kuinka Motorola XT420 -radiopuhelin kytketään päälle ja pois päältä?

Kierrä Päälle/Pois/Äänenvoimakkuus-nuppia myötäpäivään kytkeäksesi päälle ja vastapäivään naksahdukseen asti kytkeäksesi pois päältä. Punainen LED-merkkivalo syttyy hetkeksi virran kytkeytyessä.

Kuinka valitsen kanavan XT420:ssa?

Kierrä kanavavalitsin-nuppia halutulle kanavalle. Ääni ilmoittaa valitun kanavan numeron. Jokaisella kanavalla on oma taajuutensa ja CTCSS/DPL-koodinsa.

Mitä tehdä, jos radiopuhelin ei kytkeydy päälle?

Lataa tai vaihda litiumioniakku. Tarkista, että akku on asennettu oikein. Äärimmäiset lämpötilat voivat vähentää akun kestoa. Katso käsikirjan kohtaa 'Tietoa litiumioniakusta'.

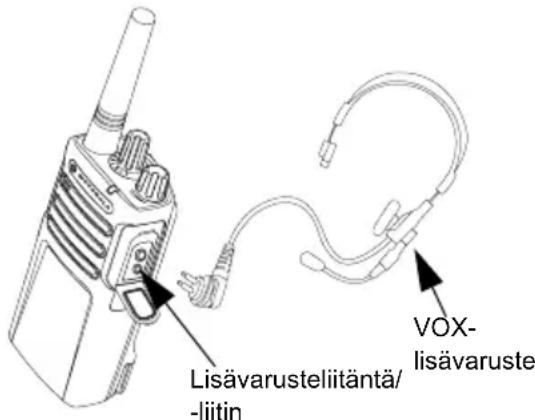

Kuinka handsfree-toimintoa (VOX) käytetään?

VOX-toiminto vaatii yhteensopivan VOX-lisävarusteen. Liitä lisävaruste, kytke radiopuhelin päälle (merkkivalo vilkkuu kahdesti punaisena), ja puhu mikrofoniin. Herkkyys säädetään CPS-ohjelmistolla. iVOX:ää varten (ilman lisävarustetta) paina PTT-painiketta samalla kun kytket radion päälle.

Kuinka ohjelmoidaan kanava tai CTCSS/DPL-koodi?

Siirry edistyneeseen asetustilaan pitämällä PTT- ja SB1-painikkeita painettuna samalla kun kytket radion päälle. Käytä PTT-painiketta navigoidaksesi taajuuden, koodin ja automaattisen skannauksen välillä. Muuta arvoja SB1/SB2-painikkeilla. Pidä PTT-painiketta painettuna tallentaaksesi.

Miksi kuulen melua tai ei-toivottuja keskusteluja kanavalla?

Tarkista, että häiriöiden vähennyskoodi (CTCSS/DPL) on asetettu. Vaihda taajuutta tai koodia kaikissa ryhmän radioissa. Varmista, että kaikki asetukset (taajuus, koodi, salaus) ovat samat.

Kuinka kloonataan XT420-radion asetukset toiseen?

Käytä radio radiolle -kloonauskaapelia tai moniyksikkölaturia MUC. Aseta lähde- ja kohderadiot oikeisiin lokeroihin, kytke lähderadio päälle kloonaustilassa (PTT+SB2), ja paina SB1. Ääni-ilmoitus vahvistaa onnistumisen tai epäonnistumisen.

Viestintäetäisyys on lyhyt, mitä tehdä?

Esteet (betoni, puut, ajoneuvot) vähentävät etäisyyttä. Asetu suoraan näköyhteyteen. Pidä radiot vähintään 1,5 m etäisyydellä toisistaan. Suurin etäisyys avoimella alueella on noin 9 km.

Kuinka XT420:n akku ladataan?

Käytä mukana toimitettua tukilaturia (SUC). Kytke radiopuhelin pois päältä ennen sen asettamista laturiin. LED-merkkivalo on punainen latauksen aikana ja vihreä latauksen valmistuttua. Normaali lataus kestää noin 4 tuntia 30 minuuttia, pikalataus 2 tuntia 30 minuuttia.

Laturin merkkivalo ei syty, mitä tarkistaa?

Varmista, että radiopuhelin/akku on kunnolla paikallaan ja että koskettimet ovat puhtaat. Tarkista, että verkkolaite on kytketty ja pistorasiaan tulee virtaa. Käytä Motorolan hyväksymää akkua (PMNN4434_R tai PMNN4453_R).

KÄYTTÖOHJE XT420 MOTOROLA

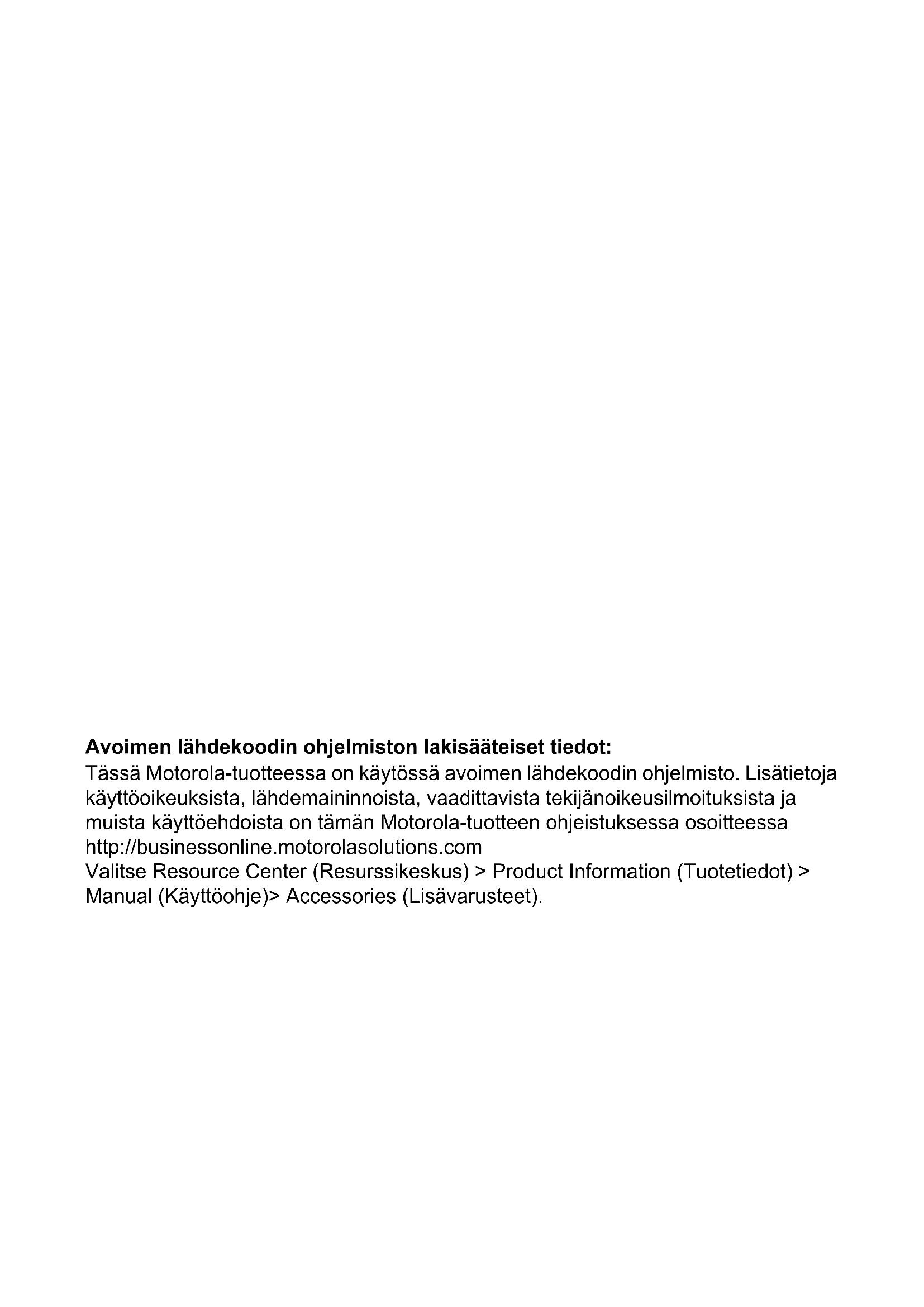

Avoimen lähdekoodin ohjelmiston lakisääteiset tiedot:

Tässä Motorola-tuotteessa on käytössä avoimen lähdekoodin ohjelmisto. Lisätietoja käyttöoikeuksista, lähdemaininnoista, vaadittavista tekijänoikeusilmoituksista ja muista käyttöehdoista on tämän Motorola-tuotteen ohjeistuksessa osoitteessa http://businessonline.motorolasolutions.com

Valitse Resource Center (Resurssikeskus) > Product Information (Tuotetiedot) > Manual (Käyttöohje) > Accessories (Lisävarusteet).

SISÄLTÖ

Sisältö. 1

Tietokoneohjelmistojen tekijänoikeudet . .4

Turvallisuus 5

Akkujen ja laturien turvallisuusohjeet. . . .6

Käyttöä koskevat turvallisuusohjeet .7

Radiopuhelimen yleiskuvaus. 8

Radiopuhelimen osat. 8

Virtanuppi / äänenvoimakkuuden

säätönuppi 9

Kanavan valintanuppi 9

Akun ominaisuudet ja latausvaihtoehdot. . .11

Tietoja litiumioniakusta 11

Litiumioniakun asentaminen 12

Litiumioniakun irrottaminen 12

Virtalähde ja laturi 13

Kotelo 14

Lataaminen yhden yksikön laturissa 14

Laturin merkkivalot 16

Arvioitu latausaika 17

Monen yksikön laturin merkkivalot 19

Aloittaminen 20

Radiopuhelimen käynnistäminen ja

sammuttaminen 20

Äänenvoimakkuuden säätäminen 20

Kanavan valitseminen 20

Puhuminen ja tarkkailu 20

Puhelun vastaanottaminen. 21

Kuuluvuusalue 22

Radiopuhelimen merkkivalot 23

Handsfree-käyttö/VOX. 24

Yhteensopivat VOX-lisävarusteet 24

iVOX-herkkyyden määrittäminen 24

Handsfree-toiminto ilman

lisävarusteita (iVox) 25

Mikrofonin vahvistus

Äänikehotteiden valitseminen

käyttäjätilassa .25 Käynnistymisen äänitila 25 Tehdasasetusten palauttaminen. 25

Ohjelmointitoiminnot 26

Lisämääritystila 26

Lisämääritystilaan siirtyminen. 27 Taajuusarvojen ilmoittaminen .27 CTCSS-/DPL-arvojen lukeminen .28 Automaattisen skannauksen (Auto Scan) arvojen lukeminen. 28 Asetustentallentaminen. 28

Arvojen ohjelmointiesimerkki. 30

Taajuuden ohjelmointi, tiesimerkki .30 Koodin ohjelmointiesimerkki .31 Automaattisen skannauksen ohjelmointiesimerkki 31

Muut ohjelmointitoiminnot 32

Skannaus 32 Skannauslistan muokkaaminen 32 Häiriökanavan poisto 33

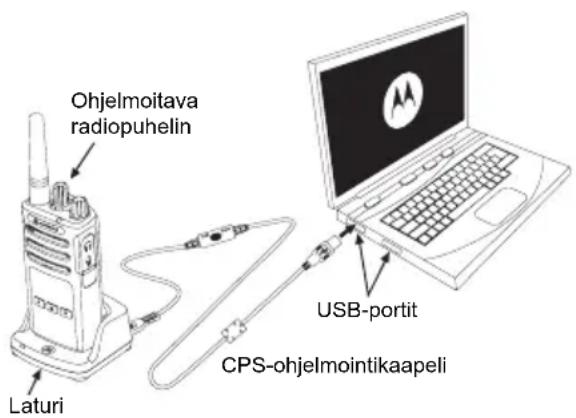

CPS (Customer Programming Software) - ohjelmisto 33

Aikakatkaisuajastin

(Time-Out Timer) 34 Kutsusävelet (Call Tones) 34 Puheensalaus 35 Vastapurske (Reverse Burst). 35

Radiopuhelimen kloonaus 36

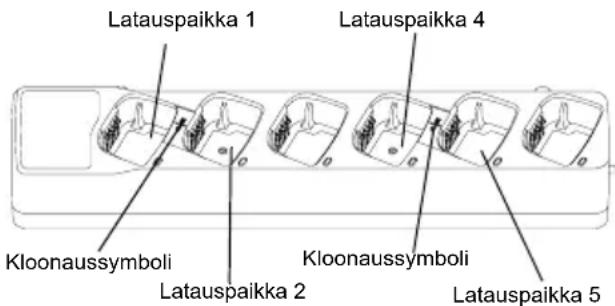

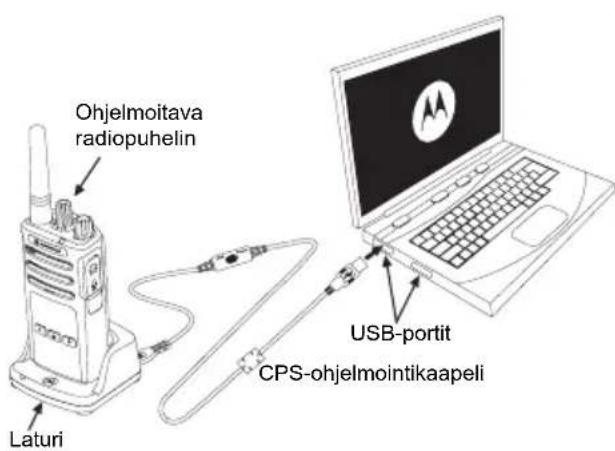

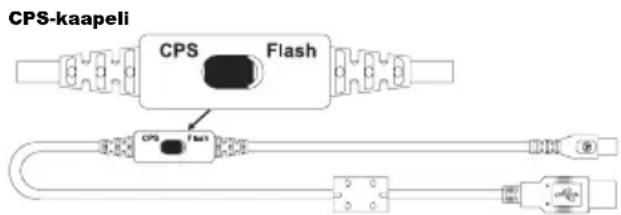

Kloonaus monen yksikön laturilla 36 CPS ja kloonauskaapelit

(lisävaruste) 38 Radiopuhelimen kloonaus käyttämällä R2R (radiopuhelimesta radiopuhelimeen) -kloonauskaapelia (lisävaruste) 39 Kloonaus CPS (Customer Programming Software) -ohjelmistolla 41

Vianmääritys. 42 Käyttö ja hoito. 46 Taajuus- ja kooditaulukot 47 CTCSS- ja PL/DPL-koodit. 48 Motorolan rajoitettu takuu. 53 Lisävarusteet 55 Audio-lisävarusteet. 55

Akku .55 Kaapelit .55 Laturit 55 Kuljetuslisävarusteet 55

TIETOKONEOHJELMISTOJEN TEKIJÄNOIKEUDET

Tässä oppaassa kuvatut Motorola-tuotteet saattavat sisältää Motorolan tekijänoikeuksin suojattuja ohjelmia, puolijohdemuisteja tai muita tallennusvälineitä. Yhdysvaltain ja muiden maiden lait takaavat Motorolalle tietyt yksinoikeudet tekijänoikeuksin suojattuihin tietokoneohjelmiin. Näihin oikeuksiin kuuluvat muun muassa yksinomaiset oikeudet kopioida ja tuottaa uudelleen millä tahansa tavalla tekijänoikeuksin suojattuja tietokoneohjelmia. Näissä käyttöohjeissa kuvattujen Motorola-tuotteiden Motorola-tietokoneohjelmia ei saa kopioida, jäljentää, muokata tai jakaa millään tavalla ilman Motorolan nimenomaista kirjallista lupaa, eikä niiden valmistustapaa saa selvittää millään tavalla.

Motorola-tuotteiden ostaminen ei myöskään myönnä suoraan tai epäsuorasti mitään lisenssiä Motorolan tekijänoikeuksiin, patentteihin tai patenttihakemuksiin, lukuun ottamatta tavanomaista lain mukaan ostajalle kuuluvaa maksutonta lupaa käyttää tuotetta.

TURVALLISUUS

TUOTETURVALLISUUS JA RADIOTAAJUUSENERGIALLE ALTISTUMINEN

Ennen kuin käytät tätä tuotetta, lue ohjeet sen turvallisesta käytöstä ja tiedot radiotaajuisesta energiasta radiopuhelimen mukana toimitetusta Tuoteturvallisuus ja radiotaajuusenergialle altistuminen -vihkosesta.

HUOMIO!

Tämä radio on tarkoitettu vain ammattikäyttöön, jotta se täyttäisi FCC:n/ICNIRP:n vaatimukset radiotaajuusenergialle altistumisesta.

Luettelo Motorolan hyväksymistä antenneista, akuista ja muista lisävarusteista on seuraavassa sivustossa: www.motorolasolutions.com/XTseries

AKKUJEN JA LATUREIDEN TURVALLISUUSOHJEET

Tämä asiakirja sisältää tärkeitä turva- ja käyttöohjeita. Lue ohjeet huolellisesti ja pidä ne tallessa.

Ennen akkulaturin käyttöä lue kaikki käyttöohjeet ja varoitusmerkinnät, jotka ovat

laturissa, akussa ja akkua käyttävässä radiopuhelimessa.

1. Lataa vain Motorolan hyväksymiä akkuja, jotta vältät vammautumisen riskin. Muut akut saattavat räjähtää ja aiheuttaa henkilö- ja muita vahinkoja.
2. Muiden kuin Motorolan suosittelemien lisävarusteiden käyttö saattaa aiheuttaa tulipalon, sähköiskun tai loukkaantumisen.
3. Irrota laturin johto vetämällä pistokkeesta (ei johdosta), jotta virtajohto ei vahingoitu.
4. Vältä jatkojohtojen käyttöä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun. Mikäli jatkojohto on välttämätön, käytä vain seuraavanlaisia jatkojohtoja: 18 AWG, pituus enintään 30,48 metriä, ja 16 AWG, pituus enintään 45,72 metriä.
5. Älä käytä rikkoutunutta tai vahingoittunutta laturia, sillä se voi aiheuttaa tulipalon, sähköiskun tai henkilövahingon. Vie vahingoittunut laturi valtuutettuun Motorola-huoltoon.
6. Älä pura laturia, sillä sitä ei voi korjata itse, eikä varaosia ole saatavilla. Laturin purkaminen voi aiheuttaa sähköiskun tai tulipalon.
7. Sähköiskujen välttämiseksi irrota laturi virtapistokkeesta huollon tai puhdistuksen ajaksi.

KÄYTTÖÄ KOSKEVAT TURVALLISUUSOHJEET

• Sammuta radiopuhelin, kun lataat akkua.
• Laturi ei sovi käytettäväksi ulkotiloissa. Käytä vain kuivassa ympäristössä.
• Kytke laturi vain asianmukaisesti sulakkeella varustettuun ja johdotettuun pistorasiaan, jossa on tuotteessa määritetty oikea jännite.
• Irrota laturi linjajännitteestä irrottamalla pääpistoke.
• Liitä laite lähellä olevaan pistorasiaan, johon pääsee helposti käsiksi.
• Sulakkeita käyttävien laitteiden varaosien on oltava laitteen ohjeissa mainittujen tyyppi- ja luokitusohjeiden mukaisia.
• Älä käytä virtalähdettä ympäristöissä, joiden lämpötila on yli 40°C .
• Virtalähteen lähtöteho ei saa ylittää laturin pohjassa mainittua teholuokitusta.
• Varmista, ettei laitteen johtoon voi kompastua, johdon päälle ei voi astua eikä johto altistu kosteudelle tai muulle vahingoittumiselle.

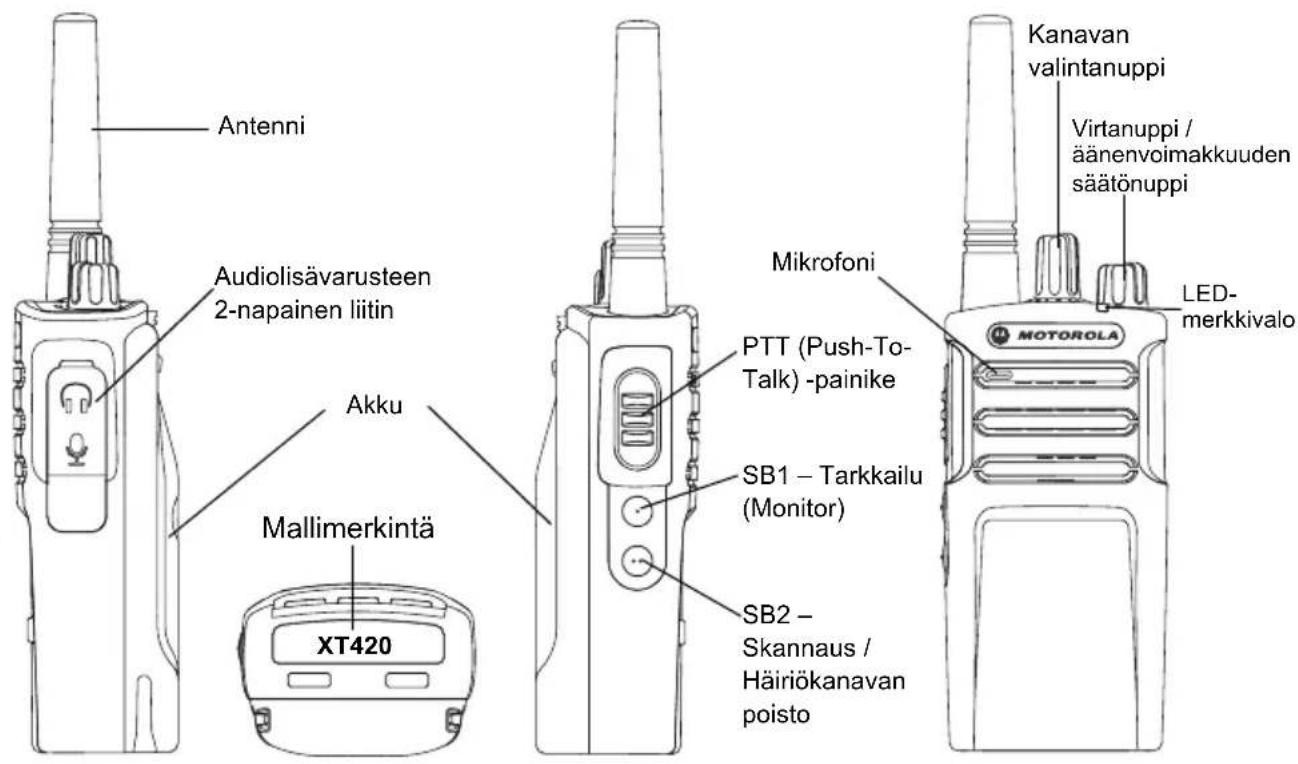

RADIOPUHELIMEN YLEISKUVAUS

RADIOPUHELIMEN OSAT

Suomi

Virtanuppi / äänenvoimakkuudensäätönuppi

Käytetään radion käynnistämiseen ja sammuttamiseen sekä äänenvoimakkuuden säätämiseen.

Kanavanvalintanuppi

Käytetään radiopuhelimen asettamiseen eri kanaville.

Käytetään yhteensopivien audiolisävarusteiden liittämiseen.

Mallimerkintä

Määrittää radiopuhelimen mallin.

Mikrofoni

Puhu selkeästi mikrofoniin lähettäessäsi viestiä.

Antenni

XT420-mallin antennia ei voi irrottaa.

LED-merkkivalo

Ilmaisee akun tilan, virtatilan, radiopuheluntiedot ja skannaustilan.

Sivupainikkeet

PTT-painike

• Pidä painettuna, kun haluat puhua; vapauta, kun haluat kuunnella.

Sivupainike 1 (SB1)

• Sivupainike 1 on yleispainike, jonka voi ohjelmoida CPS-ohjelmiston avulla. SB1-painikkeen oletusasetus on Tarkkailu (Monitor).

Sivupainike 2 (SB2)

• Sivupainike 2 on yleispainike, jonka voi ohjelmoida CPS-ohjelmiston avulla. SB2-painikkeen oletusasetus on Skannaus / Häiriökanavan poisto (Scan / Nuisance Channel Delete).

Litiumioniakku

XT-sarjan toimitukseen sisältyy kapasiteetiltaan normaali litiumioniakku. Muita akkuja voi olla saatavissa. Lisätietoja on kohdassa "Akun ominaisuudet ja latausvaihtoehdot" sivulla 11.

Tässä käyttöoppaassa esitellään XT420-sarjan

mallit. Radiopuhelimen malli näkyy laitteen

pohjassa ja siinä on seuraavat tiedot:

Taulukko 1: XT420-radiopuhelimen tekniset tiedot

Malli Taajuuskaista		Lähetysteho (W)	Kanavien määrä	Antenni
XT420	PMR446	0,5	16	Ei voi irrottaa

AKUT JA LATURIT

XT-sarjan radiopuhelimissa käytetään kapasiteetiltaan erilaisia litiumioniakkuja, joten niiden käyttöikä vaihtelee.

AKUN OMINAISUUDET JA LATAUSVAIHTOEHDOT

Tietoja litiumioniakusta

XT-sarjan radiopuhelimissa käytetään litiumioniakkua. Akku on ladattava täyteen ennen ensimmäistä käyttökertaa. Tällä tavoin voidaan varmistaa, että laite toimii mahdollisimman hyvin täydellä teholla.

Moni tekijä vaikuttaa akun kestoon. Olennaisimpia näistä ovat akkujen säännöllinen ylilataaminen ja kuinka paljon akun varausta keskimäärin purkautuu kunkin käyttöjakson aikana. Yleisesti ottaen voi sanoa, että mitä enemmän akkua yliladataan ja mitä enemmän akun varaus keskimäärin purkautuu, sitä lyhyempi akun käyttöikä on. Jos akku esimerkiksi yliladataan ja sen varaus puretaan

kokonaan useita kertoja päivässä, akku ei kestä yhtä monta jaksoa kuin akku, joka yliladataan harvemmin ja jonka varauksesta käytetään päivässä vain 50 prosenttia. Lisäksi akku, jota yliladataan vain vähän ja jonka varaus purkautuu keskimäärin vain 25 %, kestää tätäkin kauemmin.

Motorolan akut on suunniteltu käytettäviksi nimenomaan Motorolan laturissa ja päinvastoin. Muiden kuin Motorola-laitteiden lataaminen voi vaurioittaa akkua ja mitätöidä akun takuun. Akun lämpötilan pitäisi olla noin 25 °C (huoneen lämpö) aina, kun se on mahdollista. Kylmän akun (alle 10 °C) lataaminen voi johtaa elektrolyytin vuotamiseen ja lopulta akun toimintahäiriöön. Kuuman akun (yli 35 °C) lataaminen vähentää varauskapasiteettia, mikä heikentää radiopuhelimen toimintaa. Motorolan pikalatureissa on lämpötilan tunnistava piiri, joka varmistaa, että akut ladataan edellä mainituissa lämpötilarajoissa.

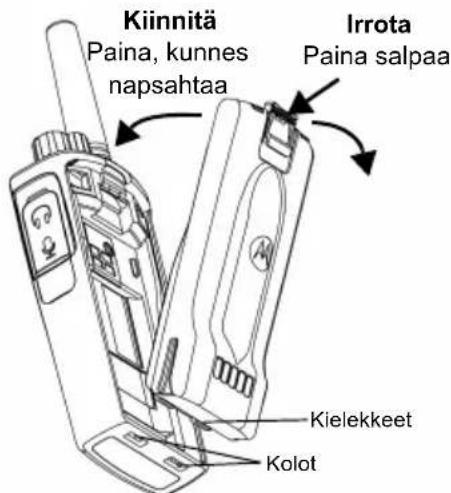

Litiumioniakun asentaminen

1. Sammuta radiopuhelin.
2. Pitele akkua Motorola-logo ylöspäin ja aseta akun alaosassa olevat kielekkeet radiopuhelimen alaosassa oleviin koloihin.
3. Paina akkua yläreunasta radiopuhelinta vasten, kunnes kuuluu napsahdus.

Huomautus: Lisätietoja litiumioniakun käyttöikään liittyvistä ominaisuuksista on kohdassa "Tietoja litiumioniakusta" sivulla 11.

Litiumioniakun irrottaminen

1. Sammuta radiopuhelin.
2. Paina akun salpaa alaspäin ja irrota akku.
3. Vedä akku irti radiopuhelimesta.

Taulukko 1: Lähetysteholtaan 0,5 watin litiumioniakun käyttöikä

Akun typpi	Akun säastötila (Battery Save) ei käytössä	Akun säastötila (Battery Save) käytössä
Vakio 16 tuntia 20 tuntia
Suuri kapasiteetti	-	-

Virtalähde ja laturi

Laturi

Virtalähde

Radiopuhelimen mukana toimitetaan yksi laturi, yksi virtalähde (kutsutaan myös muuntajaksi) ja sovittimia.

Virtalähteessä voi käyttää mitä tahansa radiopuhelimen mukana toimitettua sovitinta.

Tarvittava sovitin määräytyy maantieteellisen alueen mukaan.

Kun olet selvittänyt, mikä sovitin sopii pistorasiaan, asenna se seuraavasti:

Liu'uta sovittimen urat virtalähteeseen siten, että sovitin napsahtaa paikalleen. - Irrota sovitin liu'uttamalla sitä ylöspäin.

Huomautus: Kuvissa näkyvä sovitin on vain esimerkki. Oman alueesi sovitin voi olla erilainen.

Jos hankit toisen laturin tai virtalähteen, varmista, että ne ovat samanlaisia kuin radiopuhelimen mukana toimitetut.

Kotelo

1. Aseta radiopuhelin kotelon alaosaan hieman vinossa. Paina radiopuhelinta kotelon takaosaa vasten, kunnes kotelon koukut ovat akun yläsyvennysten sisällä.
2. Voit poistaa radiopuhelimen irrottamalla kotelon koukut akun yläsyvennyksistä kotelon yläkielekkeiden avulla. Irrota radiopuhelin kotelosta liu'uttamalla sitä hieman vinossa asennossa.

Huomautus: Lataa akku (radiopuhelimeen kiinnitettynä) asettamalla se Motorolan hyväksymään yhden tai usean yksikön laturiin.

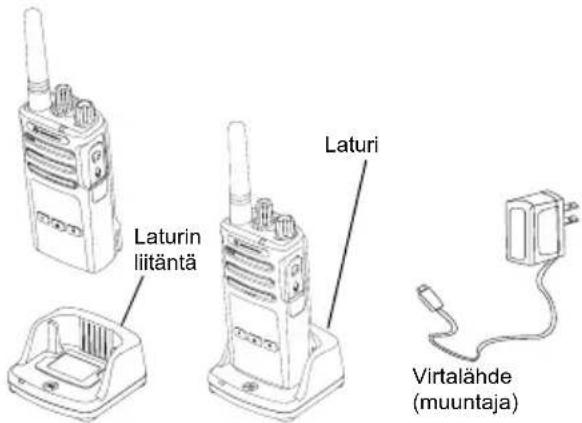

Lataaminen yhden yksikön laturissa

1. Aseta laturi tasaiselle pinnalle.
2. Liitä virtalähteen liitin laturin sivussa olevaan liitäntään.
3. Kytke verkkolaite pistorasiaan.
4. Aseta radiopuhelin laturiin niin, että sen etuosa on laturin etuosan puolella, kuten kuvassa.

Huomautus: Kun lataat akkua sen ollessa radiopuhelimessa, sammuta radiopuhelin, jotta akku latautuu täyteen. Lisätietoja on kohdassa "Käyttöä koskevat turvallisuusohjeet" sivulla 7.

Erillisen akun lataaminen

Jos haluat vain ladata akun (vaihe 4 sivulla 14), aseta akku laturiin siten, että akun sisäpuoli ja yhden yksikön laturin sisäpinta ovat vastakkain, kuten edellisessä kuvassa. Aseta akussa olevat kolot kohdakkain yhden yksikön laturin kohdistusjuovien kanssa.

Taulukko 2: Motorolan hyväksymät akut

Osanumero Kuvaus
PMNN4434_R Normaali litiumioniakku
PMNN4453_R	Suuren kapasiteetin litiumioniakku

Laturin merkkivalot

Taulukko 3: Laturin merkkivalo

Tila LED-merkkivalo Lisätietoja
Virta päällä	Palaa vihreänä noin sekunnin ajan
Latautuu	Palaa punaisena
Lataus valmis	Palaa vihreänä
Akkuvirhe (*)	Vilkkuu nopeasti punaisena
Odottaa latausta (**)	Vilkkuu hitaasti keltaisena
Akun tila	- Akku tyhjä
	Vilkkuu kerran punaisena	Akun virta vähissä
	Vilkkuu kahdesti keltaisena	Akku puolityhjä
	Vilkkuu kolmesti vihreänä	Akku lähes täysi

( ) Akku on luultavasti asetettu väärin laturiin - korjaa akun asento oikeaksi. ( ^*) Akku on liian kuuma tai kylmä tai väärä syöttöjännite on käytössä.

Suomi

Jos merkkivalo on sammuneena:

1. Varmista, että akun sisältävä radiopuhelin tai erillinen akku on asetettu oikein laturiin. (Lisätietoja on kohdassa vaihe 4, "Lataaminen yhden yksikön laturissa", sivulla 14.)
2. Varmista, että virtajohto on kytketty pitävästi laturin liitäntään ja oikeanlaiseen pistorasiaan ja että pistorasiaan tulee virta.
3. Varmista, että radiopuhelimen kanssa käytettävä akku on mainittu kohdassa Taulukko 2 sivulla 15.

Arvioitu latausaika

Seuraavassa taulukossa on tietoja akun arvioidusta latausajasta. Lisätietoja on kohdassa "Akkujen ja laturien turvallisuusohjeet" sivulla 6.

Taulukko 4: Akun arvioitu latausaika

Lataustapa	Arvioitu latausaika
	Normaali akku Suuren	kapasiteetin akku
Vakio ≤ 4,5 tuntia –
Pika ≤ 2,5 tuntia –

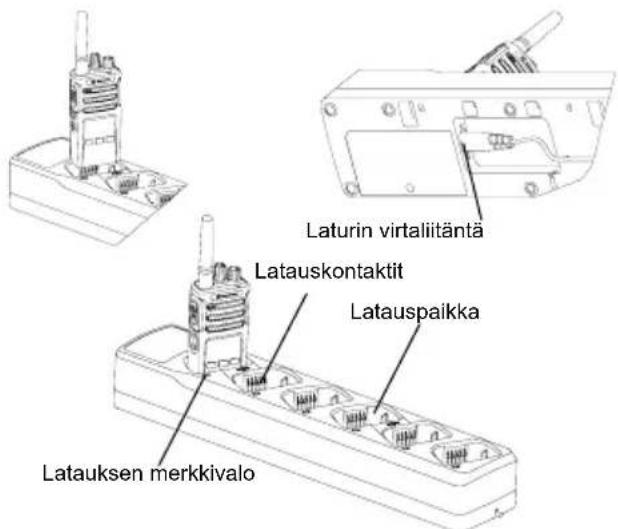

Radiopuhelimen ja akun lataaminen monen yksikön laturilla (lisävaruste)

Monen yksikön laturissa voi ladata enintään kuusi radiopuhelinta tai akkua. Akut voidaan ladata radiopuhelimien sisällä tai radiopuhelimesta irrotettuna ja erikseen laturiin asetettuna. Jokaisessa kuudessa latauspaikassa voi olla radiopuhelin (kotelossa tai ilman koteloa) tai akku, mutta ei molempia yhtä aikaa.

1. Aseta monen yksikön laturi tasaiselle pinnalle.
2. Työnnä virtajohto monen yksikön laturin kaksinapaiseen liittimeen laturin pohjassa.
3. Kytke virtajohto pistorasiaan.
4. Sammuta radiopuhelin.
5. Aseta radiopuhelin tai akku latauspaikkaan siten, että radiopuhelin tai akku on poispäin liitinpinnoista.

Huomautus:

Tässä monen yksikön laturissa voi kloonata kaksi radiopuhelinta (kaksi lähderadiopuhelinta ja kaksi kohderadiopuhelinta). Lisätietoja on kohdassa "Kloonaus monen yksikön laturilla" sivulla 36. - Lisätietoja monen yksikön laturista on laturin mukana toimitetuissa käyttöohjeissa. Lisätietoja varaosista ja osanumeroista on kohdassa "Lisävarusteet" sivulla 55.

Monen yksikön laturin merkkivalo

Taulukko 5: Laturin merkkivalo

Tila Merkkivalo Lisätietoja
Virta päällä Vihreä noin sekunnin ajan	●
Latautuu Palaa punaisena	●
Lataus on valmis Palaa v'hreäänä	●
Akkuvirhe (*)	Vilkkuu nopeasti punaisena	●
Odottaa latausta (**)	Vilkkuu hitaasti keltaisena	●
Akun tila	Vilkahtaa kerran punaisena	●
	Vilkkuu kahdesti keltaisena	●
	Vilkkuu kolmesti vihreäänä	●

( ) Akku on luultavasti asetettu väärin laturiin - korjaa akun asento oikeaksi. ( * ) Akku on liian kuuma tai kylmä tai väärä syöttöjännite on käytössä.

Jos merkkivalo on sammuneena:

1. Varmista, että akun sisältävä radiopuhelin tai erillinen akku on asetettu oikein laturiin. (Lisätietoja on kohdassa "Radiopuhelimen ja akun lataaminen monen yksikön laturilla (lisävaruste)" sivulla 18.)
2. Varmista, että virtajohto on kytketty pitävästi laturin liitäntään ja oikeanlaiseen pistorasiaan ja että pistorasiaan tulee virta.
3. Varmista, että radiopuhelimen kanssa käytettävä akku on mainittu kohdassa Taulukko 2 sivulla 15.

ALOITTAMINEN

Lisätietoja seuraavista kuvauksista on kohdassa "Radiopuhelimen osat" sivulla 8.

RADIOPUHELIMEN KÄYNNISTÄMINEN JA SAMMUTTAMINEN

Käynnistä radiopuhelin kääntämällä virtanuppia myötäpäivään. Radio toistaa jonkin seuraavista:

• käynnistymisääni ja kanavan numeron ilmoitus
• akun varaustason ja kanavan numeron ilmoitus
• ei mitään (äänimerkit pois käytöstä).

Merkkivalo vilkkuu hetken punaisena.

Sammuta radiopuhelin kääntämällä virtanuppia vastapäivään, kunnes kuulet napsahduksen ja radiopuhelimen merkkivalo sammuu.

ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN

Kääntämällä äänenvoimakkuuden säätönuppia (käynnistysnuppi) myötäpäivään lisäät äänenvoimakkuutta ja vastapäivään vähennät sitä.

Huomautus: Älä pidä radiopuhelinta lähellä korvaa äänenvoimakkuuden ollessa suuri tai säädettäessä äänenvoimakkuutta.

KANAVAN VALITSEMINEN

Valitse kanava kääntämällä kanavan valintanuppia, kunnes saavutat haluamasi kanavan. Ääni ilmoittaa valitun kanavan.

Jokaisella kanavalla on oma taajuus, häiriönpoistokoodi ja skannausasetukset.

PUHUMINEN JA TARKKAILU

Tarkkaile liikennettä ennen puheen lähettämistä, jottet puhu toisen henkilön päälle.

Voit tarkkailla kanavan liikennettä painamalla SB1(*)-painiketta pitkään. Jos liikennettä ei ole, kuuluu kohinaa. Voit lopettaa kuuntelun painamalla SB1-painiketta uudelleen. Kun kanavalla ei ole liikennettä, aloita puhelu painamalla PTT-painiketta. Lähetyksen aikana merkkivalo palaa punaisena.

Huomautuksia:

• Jos haluat kuunnella valitun kanavan kaikkea liikennettä, määritä CTCSS/DPL-koodiksi 0 painamalla lyhyesti SB1-painiketta. Tämän ominaisuuden nimi on CTCSS/DPL-esto (kohinasalpa pois käytöstä). (*) Ellei SB1-painikkeeseen ole ohjelmoitu muuta tilaa.

PUHELUN VASTAANOTTAMINEN

1. Valitse kanava kääntämällä kanavan valintanuppia, kunnes saavutat haluamasi kanavan. Ääni ilmoittaa valitun kanavan.
2. Varmista, että PTT-painike on vapautettuna ja kuuntele, kuuluuko puheliikennettä.
3. Merkkivalo on punainen, kun radiopuhelin vastaanottaa puhelun.
4. Vastaa pitämällä radiopuhelinta pystyasennossa 2,5–5 cm:n päässä suustasi. Kun haluat puhua, paina PTT-painiketta. Vapauta painike, kun haluat kuunnella.

Huomautus:

• Häiriönpoistokoodeja kutsutaan myös CTCSS/DPL-koodeiksi tai PL/DPL-koodeiksi.

KUULUVUUSALUE

XT-sarjan radiopuhelimet maksimoivat suorituskyvyn ja laajentavat lähetysaluetta kentällä. Häiriöiden välttämiseksi on suositeltavaa, ettei radiopuhelimia käytetä alle 1,5 metrin etäisyydellä toisistaan. XT460:n kuuluvuusalue on 16 250 neliömetriä, 13 kerrosta ja 9 kilometriä tasaisilla alueilla.

Kuuluvuusalue määräytyy maaston muotojen mukaan. Betonirakenteet, tiheät lehvästöt ja radiopuhelimen käyttäminen sisätiloissa tai ajoneuvossa vaikuttavat siihen. Paras kuuluvuus (jopa yhdeksän kilometriä) saavutetaan tasaisilla avoimilla alueilla. Kuuluvuus on keskitasoinen, jos välissä on rakennuksia ja puita.

Kaksisuuntaisen puheyhteyden luominen edellyttää, että kummassakin radiopuhelimessa on valittu sama kanava, taajuus ja häiriönpoistokoodi. Ne määräytyvät radiopuhelimeen tallennetun esiohjelmoidun profiilin mukaan:

1. Kanava (Channel): radiopuhelimen käyttämä kanava, joka määräytyy radiopuhelimen mallin mukaan.
2. Taajuus (Frequency): taajuus, jota radiopuhelin käyttää lähetykseen ja vastaanottoon.
3. Häiriönpoistokoodi (Interference Eliminator Code): koodit, jotka vähentävät häiriöitä ja mahdollistavat useiden käyttäjien jakamisen samalla kanavalla.
4. Puheensalauskoodi (Scramble Code): koodit, jotka vääristävät lähetettävää ääntä niin, ettei äänestä saa selvää ilman oikeaa koodia.

Lisätietoja kanavien taajuuksien ja CTCSS/DPL-koodien määrittämisestä on kohdassa "Lisämääritystilaan siirtyminen" sivulla 27.

RADIOPUHELIMEN MERKKIVALOT

RADION TILA MERKKIVALO
Kanava varattu Palaa oranssina
Kloonaustila Kaksi oranssia sykähdystä
Kloonaus käynissä Palaa oranssina
Vakava virhe käynnistettäessä	Välähdyskuvio vihrea-orangssi-vihreä toistuu neljän sekunnin ajan
Akun varaus vähissä Sykkivä orangssi
Laite sammutetaan, sillä akku on tyhjä	Nopeasti sykkivä orangssi
Tarkkailu (Monitor) Merkkivalo on	sammuneena
Käynnistys Palaa punaisena kaksi sekuntia
Vapaa (Idle) -ohjelmointitila / Kanava (Channel) -tila	Sykkivä vihreä
Skannaustila Nopeasti sykkivä punainen
Lähets/vastaanotto Palaa puna	sena
VOX/iVOX-tila Kaksi punaista sykähdystä

HANDSFREE-KÄYTTÖ/VOX

Motorola XT -sarjan radiopuhelimia voi käyttää handsfree (VOX) -tilassa, kun käytössä on yhteensopivia VOX-lisävarusteita.

Yhteensopivat VOX-lisävarusteet

VOX-herkkyystason oletustehtaanasetuksena on Keskitaso (Medium) (taso 2). Muuta ennen VOX-toiminnon käyttöä CPS (Customer Programming Software) -ohjelmistossa VOX-tasoksi jokin muu kuin 2. Tee sitten seuraavat toimet:

1. Sammuta radiopuhelin.
2. Avaa sitten lisävarusteliitännän suojus.
3. Aseta äänilisävarusteen liitin tiukasti lisävarusteliitäntään.
4. Käynnistä radiopuhelin. Merkkivalo vilkkuu kahdesti punaisena.
5. Pienennä radiopuhelimen äänenvoimakkuutta ENNEN lisävarusteen tuomista lähelle korvaa.
6. Kun lähetät, puhu lisävarusteen mikrofoniin. Lopeta puhuminen, kun vastaanotat lähetystä.
7. VOX voidaan poistaa väliaikaisesti käytöstä painamalla PTT-painiketta tai irrottamalla äänilisävaruste.

Huomautus: Voit tilata lisävarusteita Motorola-myyjältä, jolta olet ostanut tuotteen.

iVOX-herkkyyden määrittäminen

Radiopuhelimen lisävarusteen tai mikrofonin herkkyyttä voi säätää eri käyttöympäristöihin sopivaksi. iVOX-herkkyys voidaan ohjelmoida CPS-ohjelmistolla.

Oletusarvo on 3. iVOX-taso on määritettävä jollekin muulle tasolle.

• 1 = vähäinen herkkyys
• 2 = keskitason herkkyys
• 3 = suuri herkkyys

Handsfree-toiminto ilman lisävarusteita (iVOX)

• Ota iVOX käyttöön painamalla PTT-painiketta samalla, kun käynnistät radiopuhelimen.
• iVOX voidaan poistaa väliaikaisesti käytöstä painamalla PTT-painiketta. Voit ottaa iVOX-toiminnon uudelleen käyttöön painamalla PTT-painiketta lyhyesti.
• Puhumisen aloittamisen ja radiopuhelimen lähetyksen välillä on lyhyt viive.

Mikrofonin vahvistus (Microphone Gain)

Mikrofonin herkkyyttä voi säätää eri käyttöolosuhteisiin sopivaksi.

Tätä toimintoa voi säätää vain CPS-ohjelmistossa. Mikrofonin oletusasetuksena on taso 2 (keskitason vahvistus).

Äänikehotteiden valitseminen käyttäjätilassa

Äänikehotteet voidaan ottaa käyttöön käyttäjätilassa painamalla SB1-painiketta lyhyesti radiopuhelinta käynnistettäessä. (Oletusarvoisesti asetus on käytössä.)

Käynnistymisen äänitila

Voit ottaa käynnistymisen äänitilan käyttöön tai poistaa sen käytöstä painamalla SB1- ja SB2-painikkeita yhtä aikaa 2-3 sekuntia radiopuhelinta käynnistettäessä, kunnes käynnistymisääni kuuluu. Valittavana on kolme erilaista käynnistymisääntä.

Tehdasasetusten palauttaminen

Tehdasasetusten palauttaminen palauttaa radiopuhelimen toiminnot alkuperäisiin tehdasasetuksiin. Voit tehdä tämän pitämällä PTT-, SB2- ja SB1-painikkeita painettuina ja käynnistämällä radiopuhelimen. Vapauta painikkeet vasta, kun radiopuhelimesta kuuluu äänimerkki.

OHJELMOINTITOIMINNOT

CPS (Customer Programming Software) -ohjelmiston ja ohjelmointikaapelin käyttö helpottaa radiopuhelimen toimintojen ohjelmointia.

CPS-ohjelmiston voi ladata maksutta osoitteesta www.motorolasolutions.com/XTSeries.

LISÄMÄÄRITYSTILA

Lisämääritykset on määritystila, jossa lisätoimintoja voi mukauttaa radiopuhelimen etupaneelissa.

Jos radiopuhelimessa ei ole näyttöä, siirtymistä ohjataan äänikehotteilla.

Kun radiopuhelin on lisämääritystilassa, voit lukea kolme ominaisuutta ja muokata niitä:

• taajuuden valinta (Frequency Selection)
• koodit (Codes) (CTCSS/DPL)
• automaattinen skannaus (Auto-scan).

Taajuuden valinta (Frequencies Select) -toiminnolla voit valita taajuudet valmiista luettelosta.

Häiriönpoistokoodi (Interference Eliminator Code) (CTCSS/DPL) auttaa minimoimaan häiriöt tarjoamalla valikoiman koodiyhdistelmiä, jotka suodattavat kohinaa ja tarpeettomia viestejä.

Automaattinen skannaus (Auto-Scan) -toiminnon avulla voit määrittää tietyn kanavan ottamaan automaattisen skannauksen käyttöön aina, kun siirryt kyseiselle kanavalle.

Lisämääritystilaan siirtyminen

Huomautus: Varmista ennen toimintojen määrittämistä, että radiopuhelimen kanavaksi on määritetty se kanava, jonka haluat ohjelmoida. Voit tehdä sen ennen lisämääritystilaan siirtymistä tai koska tahansa lisämääritystilassa kääntämällä kanavan valintanuppia, kunnes saavutat haluamasi kanavan.

Voit lukea tai muokata taajuuksia, koodeja tai automaattista skannausta (Frequencies, Codes ja Auto-Scan), kun asetat radiopuhelimen lisäasetustilaan painamalla PTT- ja SB1-painikkeita samanaikaisesti 3-5 sekuntia samalla, kun käynnistät radiopuhelinta. Jatka painikkeiden painamista, kunnes kuulet sanat Ohjelmointitila (Programming Mode) ja Kanavan numero (Channel Number). Merkkivalo alkaa sykkiä vihreänä.

Huomautus: Vapaa (Idle) -ohjelmointitilassa radiopuhelin odottaa käyttäjän aloittavan radiopuhelimen ohjelmointijakson.

Vapaa (Idle) -ohjelmointitilassa kuulet Taajuus (Frequencies)-, Koodit (Codes)- ja Automaattinen skannaus (Auto-Scan) -asetukset painamalla lyhyesti PTT-painiketta ja siirtymällä ohjelmoitavasta toiminnosta toiseen.

Taajuusarvojen ilmoittaminen

XT-sarjan radiopuhelimet käyttävät PMR446-kaistaa, jossa on käytettävissä 8 taajuutta. Vapaa (Idle) -ohjelmointitilassa kanavan numero on ensimmäinen vaihdettava arvo. Valitse haluamasi kanava kääntämällä kanavan valintanuppia. Ääni ilmoittaa määritettävän valitun kanavan. Painamalla PTT-painiketta lyhyesti voit selata muita määritettäviä toimintoja. Muuta arvoja SB1- ja SB2-painikkeilla. Ääni ilmoittaa valitun arvon.

CTCSS-/DPL-arvojen lukeminen

Voit selata määritettäviä toimintoja painamalla lyhyesti PTT-painiketta, kunnes kuulet nykyisen koodin. Radiopuhelin siirtyy CTCSS/DPL-koodien ohjelmointitilaan.

Lisää uusi arvo SB1- ja SB2-painikkeilla.

XT-sarjan radiopuhelimissa on käytössä 219 koodia. Lisätietoja on kohdassa "Taajuus- ja kooditaulukot" sivulla 47.

Automaattisen skannauksen (Auto Scan) arvojen lukeminen

Kun painat CTCSS/DPL-koodien kuulemisen jälkeen lyhyesti PTT-painiketta, siirryt automaattiseen skannaustilaan.

Automaattisia skannausasetuksia on vain kaksi:

• Käytössä (Enabled)
• Pois käytöstä (Disabled)

Muokkaa automaattisia skannausarvoja SB1- ja SB2-painikkeilla.

Asetusten tallentaminen

Kun olet tyytyväinen asetuksiin, voit

• jatkaa ohjelmointia painamalla lyhyesti PTT-painiketta,
• tallentaa asetukset ja palata ohjelmointitilaan painamalla PTT-painiketta pitkään, tai
• poistua Vapaa (Idle) -ohjelmointitilasta ja palata normaaliin radiopuhelimen käyttöön painamalla PTT-painiketta kahdesti pitkään.

Huomautus:

Voit poistua ohjelmointitilasta muutoksia tallentamatta sammuttamalla radiopuhelimen. - Jos siirryt Vapaa (Idle) -ohjelmointitilan alkuun, kuulet sanat Kanavan numero (Channel Number) ja merkkivalo vilkkuu uudelleen vihreänä. Kaikki muutetut arvot on tallennettu automaattisesti.

Ohjelmointitilan usein kysytyt kysymykset

1. Keskittyminen herpaantui ohjelmoinnin aikana enkä muista, mitä toimintoa olin ohjelmoimassa. Mitä minun pitäisi tehdä?

Palaa Vapaa (Idle) -ohjelmointitilaan ja aloita alusta. Et voi palata ohjelmointitilaan (radiopuhelimessa ei ole mitään tapaa, jolla voisit tarkistaa, missä ohjelmointitilan vaiheessa olet). Voit tehdä jonkin seuraavista:

• Paina PTT-painiketta pitkään. Radiopuhelin palaa Vapaa (Idle) -ohjelmointitilaan.
• Sammuta radiopuhelin ja siirry uudelleen ohjelmointitilaan. (Lisätietoja on kohdassa "Lisämääritystilaan siirtyminen" sivulla 27.)
• Yritän ohjelmoida taajuusarvoa (tai koodiarvoa), mutta radiopuhelin ei anna tehdä sitä. Radiopuhelin palautti minut takaisin arvoon 0.

Radiopuhelin ei anna ohjelmoida mitään sellaista arvoa, joka ei ole käytettävissä taajuus- ja koodivalikoimassa. Jos esimerkiksi yritit ohjelmoida koodin 220, radiopuhelin ei

hyväksyisi sitä, koska suurin sallittu arvo on 219. Sama koskee taajuuksia. Kohdassa "Taajuus- ja kooditaulukot" sivulla 47 voit tarkistaa, oletko ohjelmoimassa kelvollista arvoa. 3. Yritän siirtyä ohjelmointitilaan, mutta radiopuhelin ei anna tehdä sitä.

Radiopuhelin on voitu lukita CPS-ohjelmistolla siten, että ohjelmointia ei voi tehdä etupaneelissa. Ota toiminto uudelleen käyttöön CPS-ohjelmistossa. 4. Ohjelmoin virheellisen arvon. Miten voi poistaa tai ohjelmoida arvon uudelleen?

Jos ohjelmoit virheellisen arvon, sinulla on kaksi vaihtoehtoa:

• Siirry radiopuhelimessa alkuun. Tämä tapahtuu aina, kun suurin sallittu arvo saavutetaan. Suurenna (SB1-painikkeen lyhyt painallus) tai pienennä (SB2-painikkeen lyhyt painallus) arvoa, kunnes olet haluamassasi arvossa.
• Sammuta radiopuhelin ja aloita alusta.
• Ohjelmoin juuri haluamani arvon. Miten voin poistua ohjelmointitilasta?

Sinulla on kaksi vaihtoehtoa:

• Jos olet ohjelmointitilassa, voit poistua siitä painamalla PTT-painiketta kahdesti pitkään.
• Jos olet jo Vapaa (Idle) -ohjelmointitilassa, paina PTT-painiketta kerran pitkään.
• Tämän kanavan toimintojen ohjelmointi on valmis. Miten voin ohjelmoida toisen kanavan?

Paina PTT-painiketta useita kertoja lyhyesti, kunnes kuulet sanat Kanavan numero (Channel Number). Vaihda kanavia kääntämällä kanavan valintanuppia. Jos haluat tallentaa muutokset, varmista, että olet Vapaa (Idle)-ohjelmointitilassa ennen kanavan vaihtamista, sillä muutoin tekemiäsi muutoksia ei tallenneta.

ARVOJEN OHJELMOINTIESIMERKKI

Taajuuden ohjelmointiesimerkki

Oletetaan, että taajuuden nykyinen arvo on määritetty kanavalle 1 ja PMR446 -olestaajuudeksi on määritetty 02 (vastaa 446,03125 MHz:ä) ja että haluat muuttaa sen taajuusnumeroksi 13 (joka vastaa 466,05625 MHz:ä). Toimi seuraavasti:

1. Siirry lisäasetustilaan.
2. Siirry taajuustilaan painamalla lyhyesti PTT-painiketta. Kuulet radiopuhelimessa, että nykyinen arvo on 2.
3. Suurenna taajuuksia painamalla SB1-painiketta 11 kertaa. Kuulet radiopuhelimessa seuraavaksi taajuuden yksi, kolme (one, three) (13).
4. Paina PTT-painiketta pitkään. Merkkivalo sykkii vihreänä, joten radiopuhelin on Vapaa (Idle) -ohjelmointitilassa.
5. Poistu Vapaa (Idle) -ohjelmointitilasta painamalla PTT-painiketta pitkään tai sammuta radiopuhelin.

Koodin ohjelmointiesimerkki

Oletetaan, että koodin nykyiseksi arvoksi on määritetty tehdasasetus 001 ja että haluat muuttaa CTCSS/DPL-koodiksi 103. Toimi seuraavasti:

1. Siirry lisäasetustilaan.
2. Paina PTT-painiketta kahdesti lyhyesti. Kuulet radiopuhelimessa sanat Koodinumero (Code Number) (CTCSS/DPL-ohjelmoinnin valintatilaan siirtyminen).
3. Kun pidät SB1- tai SB2-painiketta painettuna, arvo siirtyy nopeasti eteen- tai taaksepäin lähimpään kymmeneen. Kun painike vapautetaan, kuulet radiopuhelimessa koko luvun ensimmäisen, toisen ja kolmannen numeron. Paina SB1- tai SB2-painiketta niin monta kertaa, että kuulet 103.
4. Paina PTT-painiketta pitkään. Merkkivalo sykkii vihreänä, joten radiopuhelin on Vapaa (Idle) -ohjelmointitilassa.
5. Poistu Vapaa (Idle) -ohjelmointitilasta painamalla PTT-painiketta pitkään tai sammuta radiopuhelin.

Automaattisen skannauksen ohjelmointiesimerkki

Automaattinen skannaus on ohjelmointitilan kolmas toiminto, ja se voidaan ottaa tietyssä kanavassa joko käyttöön (ON) tai poistaa käytöstä (OFF).

Automaattisen skannauksen ottaminen käyttöön:

• Siirry lisämääritystilaan ja valitse haluamasi kanava.
• Siirry aktiivisten kanavien ohjelmoinnin valintatilaan painamalla PTT-painiketta lyhyesti kolme kertaa. Kuulet radiossa sanat Automaattinen skannaus (Auto-Scan) ja asetuksen (Käytössä [Enabled] tai Pois käytöstä [Disabled]). Voit muuttaa asetusta SB1- tai SB2-painikkeella.
• Paina PTT-painiketta pitkään. Merkkivalo sykkii vihreänä, joten radiopuhelin on Vapaa (Idle) -ohjelmointitilassa.
• Poistu Vapaa (Idle) -ohjelmointitilasta painamalla PTT-painiketta pitkään tai sammuta radiopuhelin.

MUUT OHJELMOINTITOIMINNOT

Skannaus

Skannauksen avulla voi tarkkailla muita kanavia ja havaita niillä käytäviä keskusteluja. Kun radiopuhelin havaitsee lähetyksen, se lopettaa skannauksen ja siirtyy aktiiviselle kanavalle. Tällä tavoin voit kuunnella kanavalla olevia käyttäjiä ja puhua heidän kanssaan kanavia vaihtamatta. Jos kanavalla 2 puhutaan, radiopuhelin pysyy kanavalla 1 etkä kuule kanavaa 2. Kun puhuminen loppuu kanavalla 1, radiopuhelin odottaa 5 sekuntia ennen skannauksen jatkamista.

• Aloita skannaus painamalla SBx (x=1 tai 2) -painiketta. (Skannaus tapahtuu oletusarvoisesti painikkeella SB2, mutta se voidaan ohjelmoida CPS-ohjelmistossa SB1- tai SB2-painikkeeseen). Kun radiopuhelin havaitsee kanavalla toimintaa, se pysähtyy kyseiselle kanavalle, kunnes toiminta loppuu. Voit vastata kyseisellä kanavalla kanavia vaihtamatta painamalla PTT-painiketta. Jos lähetystä ei tapahdu 5 sekunnin kuluessa, skannausta jatketaan.
• Voit lopettaa skannauksen painamalla skannaukselle ohjelmoitua SB1- tai SB2-painiketta lyhyesti uudelleen.
• Jos haluat skannata kanavan ilman häiriönpoistokoodeja (CTCSS/DPL), määritä kanavien koodiasetuksiksi 0 CTCSS/DPL-ohjelmoinnin valintatilassa.

Huomautus: Aina kun skannaus on käytössä radiopuhelimessa, merkkivalo sykkii punaisena.

Skannauslistan muokkaaminen

Skannauslistaa voidaan muokata CPS-ohjelmistolla. Lisätietoja on kohdassa "CPS (Customer Programming Software) -ohjelmisto" sivulla 33.

Häiriökanavan poisto

Häiriökanavan poisto (Nuisance Channel Delete) -toiminnolla voi poistaa kanavia skannauslistasta väliaikaisesti. Tämä toiminto on kätevä silloin, kun "häiriökanavan" merkityksettömät keskustelut häiritsevät radiopuhelimen skannaustoimintoa.

Kanavan poistaminen skannauslistasta:

• Käynnistä skannaustila painamalla skannaukselle ohjelmoitua SB1- tai SB2-painiketta.
• Odota, kunnes radiopuhelin ei enää vastaanota lähetystä sillä kanavalla, jonka haluat poistaa. Poista kanava painamalla SB2-painiketta pitkään. Et voi poistaa kanavaa, jossa skannaus on otettu käyttöön (aloituskanava).
• Kanavaa ei enää skannata, ennen kuin poistut skannaustilasta painamalla uudelleen lyhyesti skannaukselle ohjelmoitua SB1- tai SB2-painiketta tai sammuttamalla radiopuhelimen ja käynnistämällä sen uudelleen.

CPS (CUSTOMER PROGRAMMING SOFTWARE) -OHJELMISTO Kuva 1: CPS-ohjelmiston käyttö radiopuhelimessa

Radiopuhelimen toimintojen ohjelmointi ja muuttaminen on helpointa CPS (Customer Programming Software) -ohjelmiston ja CPS-ohjelmointikaapelin avulla. CPS-ohjelmiston voi ladata maksutta osoitteesta

Jos haluat ohjelmoida toimintoja, tee XT-sarjan radiopuhelimen kytkennät laturin ja CPS-ohjelmointikaapelin avulla. Katso Kuva 1 sivulla 33. Siirrä CPS-ohjelmointikaapelin kytkin CPS Mode -asentoon.

CPS-ohjelmiston avulla voit ohjelmoida taajuudet, PL/DPL-koodit sekä muita toimintoja, kuten aikakatkaisuajastimen (Timeout Timer), skannauslistan (Scan List), kutsuaänet (Call Tones), puheensalauksen (Scramble) ja vastapurskeen (Reverse Burst). CPS on erittäin kätevä, koska sen avulla voidaan estää radiopuhelimen ohjelmointi etupaneelista tai rajoittaa radiopuhelimen tietyn ominaisuuden muuttamista (radiopuhelimen esiasetettujen arvojen tahattoman poistamisen estämiseksi). Sen avulla voit myös suojata radiopuhelimen hallinnan salasanalla. Lisätietoja on ominaisuuksien yhteenvetotaulukossa käyttöoppaan lopussa.

Huomautus: (*) CPS-ohjelmointikaapeli P/N# HKKN4027_ on erikseen myytävä lisävaruste. Pyydä lisätietoja Motorola-myyjältä, jolta olet ostanut tuotteen.

Aikakatkaisuajastin (Time-Out Timer)

Ajastin määrittää ajan, jonka jälkeen radiopuhelimen jatkuva lähetys päätetään automaattisesti. Oletusasetus on 60 sekuntia, mutta sitä voi muuttaa CPS-ohjelmistossa.

Kutsuaänet (Call Tones)

Kutsuaäni-toiminnolla voit lähettää äänimerkin saman kanavan toisiin radiopuhelimiin. Äänimerkki ilmaisee, että olet aloittamassa puhumisen. Se ilmaisee myös läsnäolosi ilman puhetta.

Jos haluat käyttää toimintoa, kutsuaänet on ohjelmoitava joko SB1- tai SB2-painikkeeseen ja yksi kolmesta valmiista äänestä on valittava.

Puheensalaus

Puheensalaustoiminto vääristää lähettävää ääntä niin, ettei äänestä saa selvää ilman oikeaa koodia. Puheensalaus on oletusarvoisesti pois käytöstä (OFF). Jos haluat muuttaa salauskoodia radiopuhelimen normaalikäytön aikana, salaustoiminnon on oltava ohjelmoituna joko SB1- tai SB2-painikkeeseen.

Vastapurske (Reverse Burst)

Vastapurskehäiriöt (kohinasalvan nk. pulssilieve eli "häntä"), joita ilmenee kantoaalon menetyksen yhteydessä. Voit valita arvoksi joko 180 tai 240 sen mukaan, kumpi on yhteensopiva muiden radiupuhelimien kanssa. Oletusarvo on 180.

Huomautuksia:

• Edellä kuvatut toiminnot ovat vain esimerkkejä CPS-ohjelmiston toiminnoista. CPS-ohjelmistossa on muitakin toimintoja. Lisätietoja on CPS-ohjelmiston HELP-ohjetiedostossa.
• Jotkin CPS-ohjelmiston kanssa käytettävät toiminnot voivat vaihdella radiopuhelinmallin mukaan.

RADIOPUHELIMEN KLOONAUS

XT Series -radiopuhelimen profiileja voi kloonata lähderadiopuhelimesta kohderadiopuhelimeen kolmella tavalla:

• käyttämällä monen yksikön laturia (lisävaruste)
• käyttämällä kahta yhden yksikön laturia ja radiopuhelimesta radiopuhelimeen -kloonauskaapelia (lisävaruste)
• CPS-ohjelmistolla (maksuton ladattava ohjelmisto).

Kloonaus monen yksikön laturilla

Jos radiopuhelimia kloonataan monen yksikön laturilla, radiopuhelimia on oltava vähintään kaksi:

• lähderadiopuhelin (radiopuhelin, jonka profiili kloonataan tai kopioidaan)
• kohderadiopuhelin (radiopuhelin, johon lähderadiopuhelimen profiili kloonataan).

Lähderadiopuhelimen on oltava latauspaikassa 1 tai 4 ja kohderadiopuhelimen latauspaikassa 2 tai 5 siten, että ne muodostavat monen yksikön laturin latauspaikkoihin seuraavat parit:

1 ja 2, 4 ja 5

Monen yksikön laturin ei tarvitse olla kytkettynä verkkovirtaan kloonauksen aikana, mutta KAIKKIEN radiopuhelimien akuissa on oltava virtaa.

1. Käynnistä kohderadiopuhelin ja aseta se johonkin monen yksikön laturin kohteen latauspaikkaan.
2. Käynnistä lähdepuhelin seuraavassa järjestyksessä:
3. Paina PTT- ja SB2-painiketta pitkään yhtä aikaa samalla, kun käynnistät radiopuhelimen:
4. Odota 3 sekuntia ennen painikkeiden vapauttamista, kunnes kuulet äänimerkin Kloonaus (Cloning).
5. Aseta lähderadiopuhelin siihen lähdelatauspaikkaan, joka muodostaa parin vaiheessa 1 valitun kohdelatauspaikan kanssa. Paina SB1-painiketta ja vapauta se.
6. Kun kloonaus on suoritettu, lähderadiopuhelin ilmoittaa joko kloonauksen onnistumisesta (successful) tai epäonnistumisesta (fail). Jos lähderadiopuhelin on näyttömalli, näytössä näkyy joko Pass tai Fail (äänimerkki kuuluu 5 sekunnin kuluessa).
7. Kun kloonausprosessi on valmis, poistu kloonaustilasta sammuttamalla radiopuhelimet ja käynnistämällä ne uudelleen.

Lisätietoja kahden radi puhelimen kloonaamisesta on monen yksikön laturin mukana toimitetuissa käyttöohjeissa.

Kun tilaat monen yksikön laturin, käytä koodia P/N# PMLN6384_.

Huomautuksia:

• Jos kloonaus epäonnistuu, lisätietoja on kohdassa "Kloonauksen epäonnistuessa" sivulla 40.
• Jotta kloonaus onnistuisi, laiteparin muodostavan lähde- ja kohderadiopuhelimen on käytettävä samaa kaistaa.
• Monen yksikön laturin latauspaikkojen numerot luetaan vasemmalta oikealle siten, että Motorola-logo on eteenpäin.

CPS ja kloonauskaapelit (lisävaruste)

• Sekä CPS-ohjelmistoa että kloonauskaapeleita voi käyttää XT- ja XTNi-sarjan radiopuhelimien kanssa. Kloonauskaapeli tukee XT- ja XTNi-sarjan radiopuhelimien käyttöä yhdessä.
• CPS-kaapelilla ohjelmoidaan XT-sarjan radiopuhelimia. Varmista, että kaapelin kytkin on Flash- tai CPS-asennossa. Jos haluat käyttää XTNi-radiopuhelimen ohjelmoinnissa CPS-kaapelia, varmista, että kaapelin kytkin on CPS-asennossa ja että CPS-kaapelipakkauksen mukana toimitettu USB-muunnin on kiinnitetty kaapeliin. Kloonauskaapelilla voi kloonata
• XT-sarjan radiopuhelimia. Varmista, että kytkin on Cloning- tai Legacy-asennossa.
• XTNi-sarjan radiopuhelimia. Varmista, että kytkin on Legacy-asennossa ja että kloonauskaapelin kummassakin päässä on USB-muunnin.
• XT- ja XTNi-sarjan radiopuhelimia. Varmista, että kytkin on Legacy-asennossa ja että käytät XTNi:n yhden yksikön laturin kytkennässä USB-muunninta. Kloonauskaapelipakkaus sisältää yhden USB-muuntimen.

USB-muunnin

Radiopuhelimen kloonaus käyttämällä R2R (radiopuhelimesta radiopuhelimeen) -kloonauskaapelia (lisävaruste)

Käyttöohjeet

1. Varmista ennen kloonausprosessin aloittamista, että
2. kummankin radiopuhelimen akku on ladattu täyteen
3. sinulla on kaksi yhden yksikön laturia tai 2 yhden yksikön laturia XT-sarjan radiopuhelimien kloonaukseen tai 1 yhden yksikön laturi XT-sarjan radiopuhelimelle ja 1 yhden yksikön laturi XTNi-sarjan radiopuhelimelle
4. olet sammuttanut radiopuhelimen.
5. Irrota kaapelit (virtakaapeli tai USB-kaapelit) yhden yksikön laturista.
6. Kytke kloonauskaapelin mini-USB-liittimen toinen pää ensimmäisen yhden yksikön laturiin ja toinen pää toiseen yhden yksikön laturiin.

Huomautus: Yhden yksikön laturiin ei tule kloonausprosessin aikana virtaa. Akkuja ei ladata. Kahden radiopuhelimen välille muodostetaan vain tiedonsiirtoyhteys.

1. Käynnistä kohderadiopuhelin ja aseta se toiseen yhden yksikön laturiin.
2. Kytke lähteen radiopuhelimeen virta seuraavassa järjestyksessä:
3. Paina PTT- ja SB2-painikkeita pitkään yhtä aikaa samalla, kun käynnistät radiopuhelimen.
4. Odota 3 sekuntia ennen painikkeiden vapauttamista, kunnes kuulet sanan Kloonaus (Cloning).
5. Aseta lähteen radio yhden yksikön laturiin. Paina SB1-painiketta ja vapauta se.
6. Kun kloonaus on suoritettu, lähteen radiopuhelin ilmoittaa joko kloonauksen onnistumisesta (Successful) tai epäonnistumisesta (Fail). Jos lähteen radiopuhelin on näyttömalli, näytössä näkyy joko Pass tai Fail (äänimerkki kuuluu 5 sekunnin kuluessa).
7. Kun kloonausprosessi on valmis, poistu kloonaustilasta sammuttamalla radiopuhelimet ja käynnistämällä ne sitten uudelleen.

Kloonauksen epäonnistuessa

Jos radiopuhelimessa kuuluu sana Epäonnistui (Fail), kloonausprosessi epäonnistui. Jos kloonaus epäonnistuu, tee kaikki seuraavat toimet, ennen kuin yrität kloonausprosessia uudelleen:

1. Varmista, että kummankin radiopuhelimen akut on ladattu täyteen.
2. Tarkista kummankin yhden yksikön laturin kloonauskaapelit.
3. Varmista, että akku on asetettu oikein radiopuhelimeen.
4. Varmista, että laturissa tai radiopuhelimen liitinpinnoilla ei ole roskia.
5. Varmista, että kohderadiopuhelin on käynnistetty.
6. Varmista, että lähderadiopuhelin on kloonaustilassa.
7. Varmista, että molemmat radiopuhelimet käyttävät samaa taajuuskaistaa, että ne on tarkoitettu samalle alueelle ja että kummallakin on sama lähetysteho.

Huomautus: Tämä kloonauskaapeli on tarkoitettu käytettäväksi vain yhteensopivien Motorolan yhden yksikön laturien RLN6175 ja PMLN6394 kanssa.

Kun tilaat kloonauskaapelin, käytä koodia P/N# HKKN4028_. Lisätietoja lisävarusteista on kohdassa "Lisävarusteet" sivulla 55.

Kloonaus CPS (Customer Programming Software) -ohjelmistolla

Tätä kloonausmenetelmää käytettäessä tarvitaan CPS-ohjelmisto, laturi ja CPS-ohjelmistokaapeli.

Kun tilaat CPS-ohjelmointikaapelin, käytä koodia P/N# HKKN4028_.

Lisätietoja kloonauksesta CPS-ohjelmistolla:

• CPS-ohjelmiston Help-ohjetiedosto -> Sisältö ja hakemisto (Content and Index) -> Radiopuhelimien kloonaus (Cloning Radios)
• CPS-ohjelmistokaapelin lisävarusteohjeet.

VIANMÄÄRITYS

Ongelma Kokeile...
Ei virtaa	Lataa tai vaihda litiumioniakku.Äärmmäiset käytölmpötilat voivat vaikuttaa akun käytöikään.Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 11.
Kanavalla kuuluu äniä taikeskustelua	Varmista, että Häiriönpointokoodi on määritetty.Taajuus tai Häiriönpointokoodi voi olla käytössä.Muuta asetuksia joko vaihtamalla taajuudet tai koodit kaikissa radiopuhelimissa.Varmista, että radiopuhelimeen on määritetty lähetystä varten oikea taajuus ja koodi.Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 20.
Viesti on salattu	Salauskoodi voi olla käytössä ja/tai sen asetus ei vastaa muiden radiopuhelimien asetuksia.
Äänen laatu ei ole riittävänhyvä	Radiopuhelimien asetukset eivät vastaa toisiaan oikein. Tarkista taajuudet, koodit ja kaistanleveydet ja varmista, että arvot ovat samat kaikissa radioissa.

Suomi

Ongelma Kokeile...
Rajallinen kuuluvuusalue	Teräs- ja/tai betonirakenteet, tiheät lehvästöt, rakennukset tai ajoneuvot piententävät kuuluvuusaluetta. Paranna lähetystä tarkistamalla, että naköyhteys on suora. Radiopuhelimen pitäminen vartalon lähellä taskussa tai vyössä piententaä kuuluvuusaluetta. Vaihda radiopuhelimen paikkaa. Voit parantaa kuuluvuusaluetta vähentämälä esteitää tai lisäämälä tehoa. Tehdas- ja likerakennuksissa paras kuuluvuus on UHF-radiopuhelimilla. Tehon lisääminen parantaa signaalin kantamaa ja esteiden läpäisykykyä. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 20.
Viestiä ei lähety tai vastaanotettu	Varmista, että PTT-painike on kokonaan painettuna lähetyksen aikana. Varmista, että radiopuhelimissa on samat kanava-, taajuus-, Häiriönpoistokoodi- ja salauskoodiasetukset. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 20. Lataa tai vaihda akut ja/tai vaihda niiden paikkaa. Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 11. EsteetTai radiopuhelimen käytö sisätiloissa tai ajoneuvoissa voi aiheittaa Häiriöitä. Vaihda paikkaa. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 20. Tarkista, että radiopuhelin ei ole skannaustilassa. Lisätietoja on kohdissa "Skannaus" sivulla 32 ja "Häiriökanavan poisto" sivulla 33.
Voimakasta kohinaa tai häiriöitä	Radiopuhelimet ovat liian lähellä toisiaan. Niiden välisen etäisyyden on oltava vähintään 1,5 metriä. Radiopuhelimet ovat liian kaukana tosisstaan tai esteet Häiritsevät lähetystä. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 20.
Akkujen varaus vähissä	Lataa tai vaihda litiumioniakku. Äärmmäiset käytölämpötilat vaikuttavat akun käytöikään. Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 11.
Laturin merkkivalo ei vilku	Tarkista, että radiopuhelin tai akku on asetetu oikein laturin. Tarkista, että akur tai laturin liitinpinnat ovat puhtaat ja että latausnapa on asetetu oikein. Lisätietoja on kohdissa "Lataaminen yhden yksikon laturissa" sivulla 14, "Laturin merkkivalot" sivulla 16 ja "Lithiumioniakun asentaminen" sivulla 12.
Akun vähäisen varauksen merkkivalo vilkkuu, vaikka uudet akut on asetettu laitteeseen	Lisätietoja on kohdissa "Lithiumioniakun asentaminen" sivulla 12 ja "Tietoja litiumioniakusta" sivulla 11.
VOX-toimintoa ei voi ottaa käyttoën	VOX-toimintoa ei ehkä ole otetu käyttoën. Varmista CPS-ohjelmistossa, atta VOX-herkkyystasona ei ole 0. Lisävaruste ei toimi tai se ei ole yhteensopiva. Lisätietoja on kohdassa "Handsfree-käytto/VOX" sivulla 24.
Akku ei lataudu, vaikka se on ollut laturissa jo jonkin aikaa	Tarkista, että laturin kytkennät on tehty oikein ja että ne vastaavat yhteensopivaa virtalähdettä. Lisätietoja on kohdissa "Lataaminen yhden yksikon laturissa" sivulla 14 ja "Erillisen akun lataaminen" sivulla 15. Tarkista laturin merkkivaloista, liittykö ongelma akkuun. Lisätietoja on kohdassa "Laturin merkkivalot" sivulla 16.

Huomautus: Aina kun radiopuhelimen toiminto ei näytä vastaavan oletusarvoja tai ohjelmoituja arvoja, tarkista, onko radiopuhelin ohjelmoitu CPS-ohjelmiston mukautetulla profiililla.

KÄYTTÄMINEN JA HOITO

Puhdista ulkokuori pehmeällä, kostealla liinalla.

Älä upota veteen.

Älä käytä alkoholia tai puhdistusliuoksia.

Jos radiopuhelin putoaa veteen...

Sammuta radiopuhelin ja poista akku.

Kuivaa pehmeällä liinalla.

Älä käytä radiopuhelinta, ennen kuin se on täysin kuiva.

TAAJUUS- JA KOODITAULUKOT

Tämän osan taulukoissa on tietoja taajuuksista ja koodeista. Näistä taulukoista on apua, kun Motorola XT -sarjan kaksisuuntaisia radiopuhelimia käytetään muiden ammattikäyttöön tarkoitettujen radiopuhelimien kanssa. Useimmat taajuuskohdat vastaavat XTNi-sarjan taajuuskohtia.

Oletuskanavan taajuus ja häiriönpoistokoodi

Kanavan numero (Channel #)	Taajuus (MHz) (Frequency (MHz))	Koodi (Code)	Kaistan- leveys (Bandwidth)
1 446.00	625 67,0 Hz	12,5 kHz
2 446.01	1875 67,0 Hz	12,5 kHz
3 446.03	125 67,0 Hz	12,5 kHz
4 446.04	375 67,0 Hz	12,5 kHz
5 446.05	625 67,0 Hz	12,5 kHz
6 446.06	875 67,0 Hz	12,5 kHz
7 446.08	125 67,0 Hz	12,5 kHz
8 446.09	375 67,0 Hz	12,5 kHz

Huomautus: Koodi 754 vastaa koodia DPL 121

Kanavan numero (Channel #)	Taajuus (MHz) (Frequency (MHz))	Koodi (Code)	Kaistan- leveys (Bandwidth)
9	446.00625	754 12,5 kHz
10	446.01875	754 12,5 kHz
11	446.03125	754 12,5 kHz
12	446.04375	754 12,5 kHz
13	446.05625	754 12,5 kHz
14	446.06875	754 12,5 kHz
15	446.08125	754 12,5 kHz
16	446.09375	754 12,5 kHz

CTCSS- JA PL/DPL-KOODIT

CTCSS-koodit

CTCSS Hz CTCSS Hz		SS Hz
1 67,0	14 107,2	167,9
2 71,9	15 110,9	28 173,8
3 74,4	16 114,8	29 179,9
4 77,0	17 118,8	30 186,2
5 79,7	18 123 31	31 192,8
6 82,5	19 127,3	32 203,5
7 85,4	20 131,8	33 210,7
8 88,5	21 136,5	34 218,1
9 91,5	22 141,3	35 225,7
10 94,8	23 146,2	36 233,6
11	97,4	24 151,4	37 241,8
12 100,0	25 156,7	38 250,3
13 103,5	26 162,2		122 (*)

Huomautus: (^*) Uusi CTCSS-koodi.

PL/DPL-koodit

DPL	Koodi (Code)
39 23	55 116 71 243
40 25	56 125 72 244
41 26	57 131 73 245
42 31	58 132 74 251
43 32	59 134 75 261
44 43	60 143 76 263
45 47	61 152 77 265
46 51	62 155 78 271
47 54	63 156 79 306
48 65	64 162 80 311
49 71	65 165 81 315
50 72	66 172 82 331
51 73	67 174 83 343
52 74	68 205 84 346
53 11	4 69 223 85 351
54 11	5 70 226 86 364

DPL	Koodi (Code)

DPL	Koodi (Code)

PL/DPL-koodit (jatkuu)

DPL Koodi (Code)		DPL Koodi (Code)
87 365 104 565 121 754
88 371 105 606 123 645
89 411		106 612 124 Muokattu PL
90 412 107 624 125 Muokattu PL
91 413 108 627 126 Muokattu PL
92 423 109 631 127 Muokattu PL
93 431 110 632 128 Muokattu PL
94 432 111 654 129 Muokattu PL
95 445 112 662 130 Invertoitu DPL		39
96 464 113 664 131 Invertoitu DPL		40
97 465 114 703 132 Invertoitu DPL		41
98 466 115 712 133 Invertoitu DPL		42
99 503 116 723 134 Invertoitu DPL		43
100 506 117 731 135 Invertoitu DPL		44
101 516 118 732 136 Invertoitu DPL		45
102 532 119 734 137 Invertoitu DPL		46
103 546 120 743 138 Invertoitu DPL		47

PL/DPL-koodit (jatkuu)

DPL	Koodi (Code)
139	Invertoitu DPL 48
140	Invertoitu DPL 49
141	Invertoitu DPL 50
142	Invertoitu DPL 51
143	Invertoitu DPL 52
144	Invertoitu DPL 53
145	Invertoitu DPL 54
146	Invertoitu DPL 55
147	Invertoitu DPL 56
148	Invertoitu DPL 57
149	Invertoitu DPL 58
150	Invertoitu DPL 59
151	Invertoitu DPL 60
152	Invertoitu DPL 61
153	Invertoitu DPL 62
154	Invertoitu DPL 63
155	Invertoitu DPL 64

DPL	Koodi (Code)
156	Invertoitu DPL 65
157	Invertoitu DPL 66
158	Invertoitu DPL 67
159	Invertoitu DPL 68
160	Invertoitu DPL 69
161	Invertoitu DPL 70
162	Invertoitu DPL 71
163	Invertoitu DPL 72
164	Invertoitu DPL 73
165	Invertoitu DPL 74
166	Invertoitu DPL 75
167	Invertoitu DPL 76
168	Invertoitu DPL 77
169	Invertoitu DPL 78
170	Invertoitu DPL 79
171	Invertoitu DPL 80
172	Invertoitu DPL 81

DPL	Koodi (Code)
173	Invertoitu DPL 82
174	Invertoitu DPL 83
175	Invertoitu DPL 84
176	Invertoitu DPL 85
177	Invertoitu DPL 86
178	Invertoitu DPL 87
179	Invertoitu DPL 88
180	Invertoitu DPL 89
181	Invertoitu DPL 90
182	Invertoitu DPL 91
183	Invertoitu DPL 92
184	Invertoitu DPL 93
185	Invertoitu DPL 94
186	Invertoitu DPL 95
187	Invertoitu DPL 96
188	Invertoitu DPL 97
189	Invertoitu DPL 98

PL/DPL-koodit (jatkuu)

DPL	Koodi (Code)
190	Invertoitu DPL 99
191	Invertoitu DPL 100
192	Invertoitu DPL 101
193	Invertoitu DPL 102
194	Invertoitu DPL 103 20
195	Invertoitu DPL 104
196	Invertoitu DPL 105 20
197	Invertoitu DPL 106
198	Invertoitu DPL 107 20
199	Invertoitu DPL 108

joitu DPI

205

Koodi (Code)

Invertoitu DPL 109

Invertoitu DPL 110

Invertoitu DPL 111

Invertoitu DPL 112

113 214

Invertoitu DPL 114

PL1

115216

1

Invertoitu DPL 116

PI

Invertoitu DPL 118

DPL	Koodi (Code)
210	Invertoitu DPL 119
211	Invertoitu DPL 120
212	Invertoitu DPL 121
213	Invertoitu DPL 123
	Muokattu DPL (Customized DPL)
215	Muokattu DPL (Customized DPL)
	Muokattu DPL (Customized DPL)
217	Muokattu DPL (Customized DPL)
	Muokattu DPL (Customized DPL)
219	Muokattu DPL (Customized DPL)

MOTOROLAN RAJOITETTU TAKUU

TAKUUTIEDOT

Valtuutettu Motorola-jälleenmyyjä tai vähittäiskauppias, jolta hankit Motorola-radiopuhelimen ja/tai alkuperäiset lisävarusteet, ottaa vastaan takuuvaateen ja/tai tarjoaa takuunalaisen palvelun. Palauta radio jälleenmyyjälle tai vähittäismyyjälle takuunalaisen palvelun saamiseksi. Älä palauta radiota Motorola-yhtiölle. Takuunalaisen palvelun saaminen edellyttää, että esität tuotteen ostotositteen tai vastaavan hankintapäivämäärällä varustetun todisteen tuotteen hankinnasta. Sarjanumeron on myös oltava selkeästi näkyvissä radiopuhelimessa. Takuu ei ole voimassa, jos tuotteen ominaisuuksia tai sarjanumeroa on muutettu, poistettu tai tehty epäselväksi.

VAHINGOT, JOITA TAKUU EI KATA

Vahingot tai viat, jotka aiheutuvat normaalista ja tavallisesta käyttötavasta poikkeavasta käyttötavasta tai tämän käyttöoppaan ohjeiden noudattamatta jättämisestä. - Väärinkäytöstä, onnettomuudesta tai välinpitämättömyydestä aiheutuvat viat tai vahingot. - Virheellisestä testauksesta, toiminnasta, huollosta, säädöstä tai mistä tahansa muutoksesta aiheutuvat viat ja vahingot. Antennin vahingoittuminen, ellei se johdu suoraan materiaali- tai valmistusvioista. - Puretut tai korjatut tuotteet silloin, kun se vaikuttaa negatiivisesti laitteen suorituskykyyn tai estää asianmukaisten tarkastusten ja testauksen suorittamisen takuuvaateen vahvistamiseksi. - Kosteudesta, nesteestä tai nesteroiskeista aiheutuvat viat tai vahingot.

LISÄVARUSTEET

AUDIO-LISÄVARUSTEET

Osanumero Kuvaus
00115 Etäkaiutin, mikrofoni BR
00117	Kuulokemikrofoni ja kääntyvä puomimikrofoni
00118	Nappikuuloke ja pidike, PTT, mikrofoni BR
00168 Kevyt kuulokemikrofoni

AKKU

Osanumero Kuvaus
PMNN4434_R	Normaali litiumioniakku
PMNN4453_R	Suuren kapasiteetin litiumioniakku

KAAPELIT

Osanumero Kuvaus
HKKN4028_	Radiopuhelimesta radiupuhelimeen -kloonauskaapeli
HKKN4027_CPS	-ohjelmointikaapeli

LATURIT

Osanumero Kuvaus
PMLN6385_	Normaali yhden yksikön laturi, UK/EU
PMLN6393_	Normaali usean yksikön laturi, INT UK/EU

KULJETUSLISÄVARUSTEET

Osanumero Kuvaus

HKLN4510_Käntyvä kotelo

Huom: Kaikkia lisävarusteita ei ehkä ole.

saatavilla ostohetkellä. Pyydä

lisätietoja lisävarusteista Motorola

myyjältä, jolta olet ostanut tuotteen,

tai tutustu sivustoon

www.motorolasolutions.com/XTSeries

tai www.motorolasolutions.com/radios/

business.

Huomautus

MOTOROLA, MOTO, MOTOROLA SOLUTIONS ja tyylitelty M-logo ovat Motorola Trademark Holdings, LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä, joita käytetään lisenssillä. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

Kaikki oikeudet pidätetään.
