XT420 - Walkie-talkie MOTOROLA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricetrasmittente professionale
Marca	Motorola
Modello	XT420
Banda di frequenza	PMR446 (446 MHz)
Potenza di trasmissione	0,5 Watt
Numero di canali	16 canali predefiniti
Antenna	Fissa, non rimovibile
Alimentazione	Batteria agli ioni di litio ricaricabile (standard PMNN4434_R o ad alta capacità PMNN4453_R)
Autonomia della batteria (standard)	Fino a 20 ore con risparmio energetico
Dimensioni approssimative	150 x 60 x 35 mm
Peso approssimativo	200 g (con batteria standard)
Caricabatterie incluso	Caricabatterie a supporto singolo (SUC) con alimentatore
Funzioni principali	Scansione canali, VOX/iVOX vivavoce, programmazione avanzata (frequenza, codici CTCSS/DPL, scansione automatica), crittografia, inversione raffica, toni di chiamata, timer di temporizzazione, clonaggio radio
Indicatore LED	Stato carica, trasmissione, ricezione, scansione
Connettore per accessori	Per microcuffia e altri accessori audio
Programmazione	Tramite pannello frontale (modalità configurazione avanzata) o software CPS e cavo di programmazione (accessorio)
Clonaggio	Da radio a radio tramite cavo R2R o caricabatterie multi-unità MUC
Temperatura di funzionamento	Da -20°C a +60°C (stima)
Manutenzione e pulizia	Panno morbido inumidito; non immergere né utilizzare alcol o detergenti
Sicurezza	Rispettare le indicazioni RF, utilizzare solo batterie e caricabatterie approvati Motorola
Garanzia limitata	Garanzia del produttore Motorola (vedere il manuale per i dettagli)
Accessori compatibili	Microfoni, auricolari, batterie ad alta capacità, cavi, caricabatterie, custodia

Domande frequenti - XT420 MOTOROLA

Come accendere e spegnere la radio Motorola XT420 ?

Ruotare la manopola Accensione/Spegnimento/Volume in senso orario per accendere, e in senso antiorario fino al click per spegnere. Un LED rosso si accende brevemente all'accensione.

Come selezionare un canale sul XT420 ?

Ruotare la manopola selettore canale fino al canale desiderato. Una voce annuncia il numero del canale selezionato. Ogni canale ha la propria frequenza e codice CTCSS/DPL.

Cosa fare se la radio non si accende ?

Ricaricare o sostituire la batteria agli ioni di litio. Verificare che la batteria sia installata correttamente. Le temperature estreme possono ridurre l'autonomia. Consultare la sezione 'Informazioni sulla batteria agli ioni di litio' nel manuale.

Come utilizzare la funzione vivavoce (VOX) ?

La funzione VOX richiede un accessorio VOX compatibile. Collegare l'accessorio, accendere la radio (il LED lampeggia due volte in rosso), quindi parlare nel microfono. La sensibilità si regola tramite il software CPS. Per iVOX (senza accessorio), premere il pulsante PTT durante l'accensione della radio.

Come programmare un canale o un codice CTCSS/DPL ?

Entrare in modalità di configurazione avanzata premendo a lungo PTT e SB1 durante l'accensione della radio. Utilizzare il pulsante PTT per navigare tra frequenza, codice e scansione automatica. Modificare i valori con SB1/SB2. Premere a lungo PTT per salvare.

Perché sento rumori o conversazioni indesiderate su un canale ?

Verificare che il codice di riduzione delle interferenze (CTCSS/DPL) sia impostato. Cambiare frequenza o codice su tutte le radio del gruppo. Assicurarsi che tutti i parametri (frequenza, codice, crittografia) siano identici.

Come clonare le impostazioni da una radio XT420 a un'altra ?

Utilizzare un cavo di clonaggio da radio a radio o un caricabatterie multi-unità MUC. Posizionare la radio sorgente e quella di destinazione negli appositi scomparti, accendere la sorgente in modalità clonaggio (PTT+SB2), quindi premere SB1. Un annuncio vocale conferma il successo o il fallimento.

La portata di comunicazione è scarsa, cosa fare ?

Gli ostacoli (cemento, alberi, veicoli) riducono la portata. Posizionarsi in visibilità diretta. Allontanare le radio di almeno 1,5 m l'una dall'altra. La portata massima in campo aperto è di circa 9 km.

Come caricare la batteria del XT420 ?

Utilizzare il caricabatterie a supporto (SUC) fornito. Spegnere la radio prima di inserirla nel caricabatterie. Il LED diventa rosso durante la carica e verde quando è completa. La carica standard richiede circa 4h30, la carica rapida 2h30.

La spia del caricabatterie non si accende, cosa controllare ?

Assicurarsi che la radio/batteria sia inserita correttamente e che i contatti siano puliti. Verificare che l'alimentatore sia collegato e che la presa sia alimentata. Utilizzare una batteria approvata Motorola (PMNN4434_R o PMNN4453_R).

MANUALE UTENTE XT420 MOTOROLA

Il presente prodotto Motorola contiene un software open source. Per informazioni su licenze, riconoscimenti, avvisi di copyright richiesti e altri termini di utilizzo, consultare la documentazione fornita con questo prodotto Motorola disponibile all'indirizzo: http://businessonline.motorolasolutions.com

Andare su: Resource Center (Centro risorse) > Product Information (Informazioni prodotto) > Manual (Manuale) > Accessories (Accessori).

SOMMARIO

Sommario. 1

Copyright di software per computer. .4

Sicurezza 5

Batterie e caricabatteria: informazioni sulla sicurezza. 6

Linee guida per un utilizzo sicuro .7

Panorama sulla radio. 8

Parti della radio 8

Manopola On/Off/Volume 9

Manopola del selettore di canale 9

Connettore accessori. 9

Etichetta del modello. 9

Microfono 9

lettore 9

Indicatore LED: 9

Pulsanti laterali 9

Batteria agli ioni di litio (Li-Ion) 9

Batterie e caricabatteria 11

Caratteristiche delle batterie e opzioni di ricarica 11

Informazioni sulla batteria agli ioni di litio 11

Installazione della batteria agli ioni di litio (Li-Ion) 12 Rimozione della batteria agli ioni di litio (Li-Ion) 12 Alimentatore e caricabatteria da tavolo 13 Custodia 14 Ricarica con il caricabatteria da tavolo (SUC) 15 Indicatori LED del caricabatteria da tavolo 17 Tempo di ricarica stimato 18 Indicatori LED del caricabatteria multiunità 20

Operazioni preliminari 21

Accensione/spegnimento della radio 21

Regolazione del volume 21

Selezione di un canale 21

Conversazione e monitoraggio 21

Ricezione di una chiamata 22

Portata delle conversazioni 23

Indicatori LED della radio 24

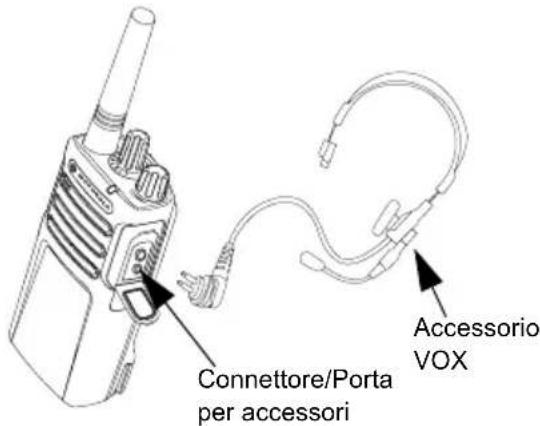

Utilizzo a mani libere/VOX 25

Italiano

Utilizzo a mani libere con accessori

compatibili VOX 25

Impostazione della sensibilità iVOX . . .26

Utilizzo a mani libere senza accessori

compatibili (iVOX) 26

Guadagno del microfono. 26

Attivazione/disattivazione del

comando vocale in modalità utente . . .26

Modalità del tono di accensione .26

Ripristino delle impostazioni di

fabbrica 27

Programmazione delle funzionalità .28

Modalità di configurazione avanzata. 28

Accesso alla modalità di

configurazione avanzata. 29

Immissione dei valori delle frequenze. 29

Lettura dei valori CTCSS/DPL 30

Lettura dei valori della scansione

automatica 30

Salvataggio delle impostazioni. 30

Esempio di programmazione dei valori. 33

Esempio di programmazione di una

frequenza 33

Esempio di programmazione di un

codice 33

Esempio di programmazione della

scansione automatica 34

Altre funzioni di programmazione. 35

Scansione 35

Modifica della lista di scansione 35

Eliminazione canale di disturbo 36

Clonazione delle radio 39

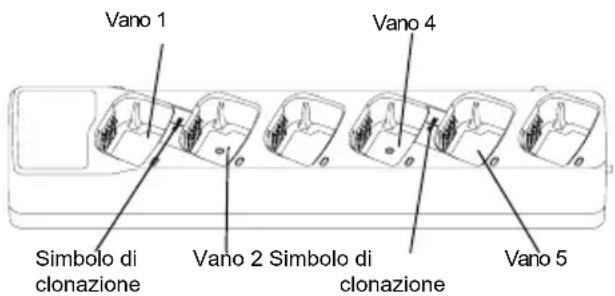

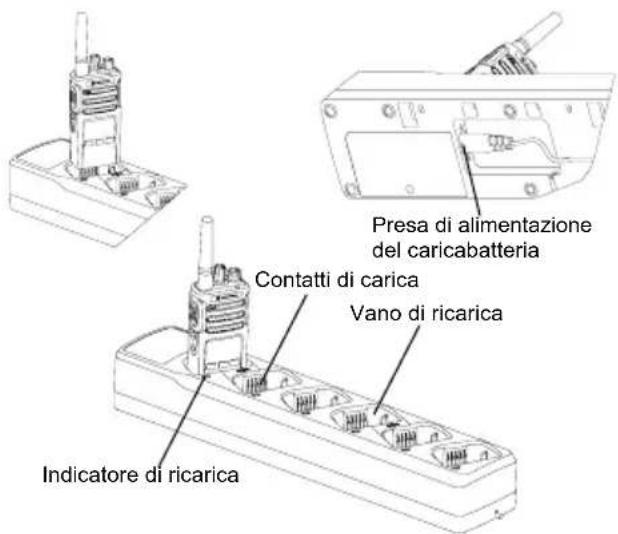

Clonazione con un caricabatteria

multiunità (MUC) 39

Cavo CPS e cavo per clonazione

accessorio opzionale). 41

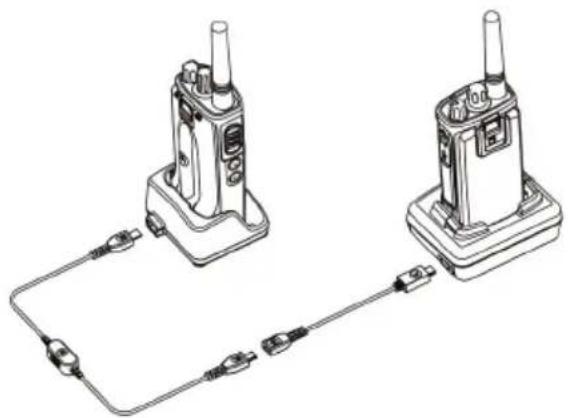

Clonazione della radio tramite il

cavo per clonazione da radio a radio

(R2R) (accessorio opzionale) 42

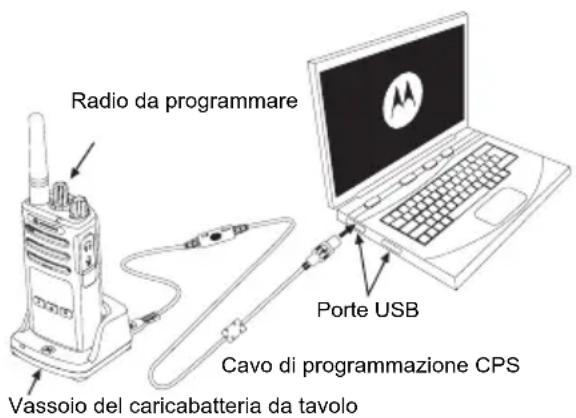

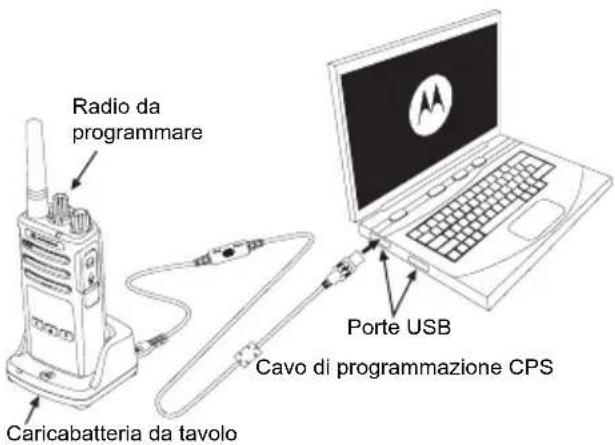

Clonazione tramite il software CPS

Risoluzione dei problemi 45 Uso e manutenzione 50 Grafici dei codici e della frequenza .51 Codici CTCSS e PL/DPL. .52 Garanzia limitata Motorola 57 Accessori 59 Accessori per l'audio.59 Caricabatteria 59 USB. .59 Caricabatteria 59 Accessori per il trasporto. .59

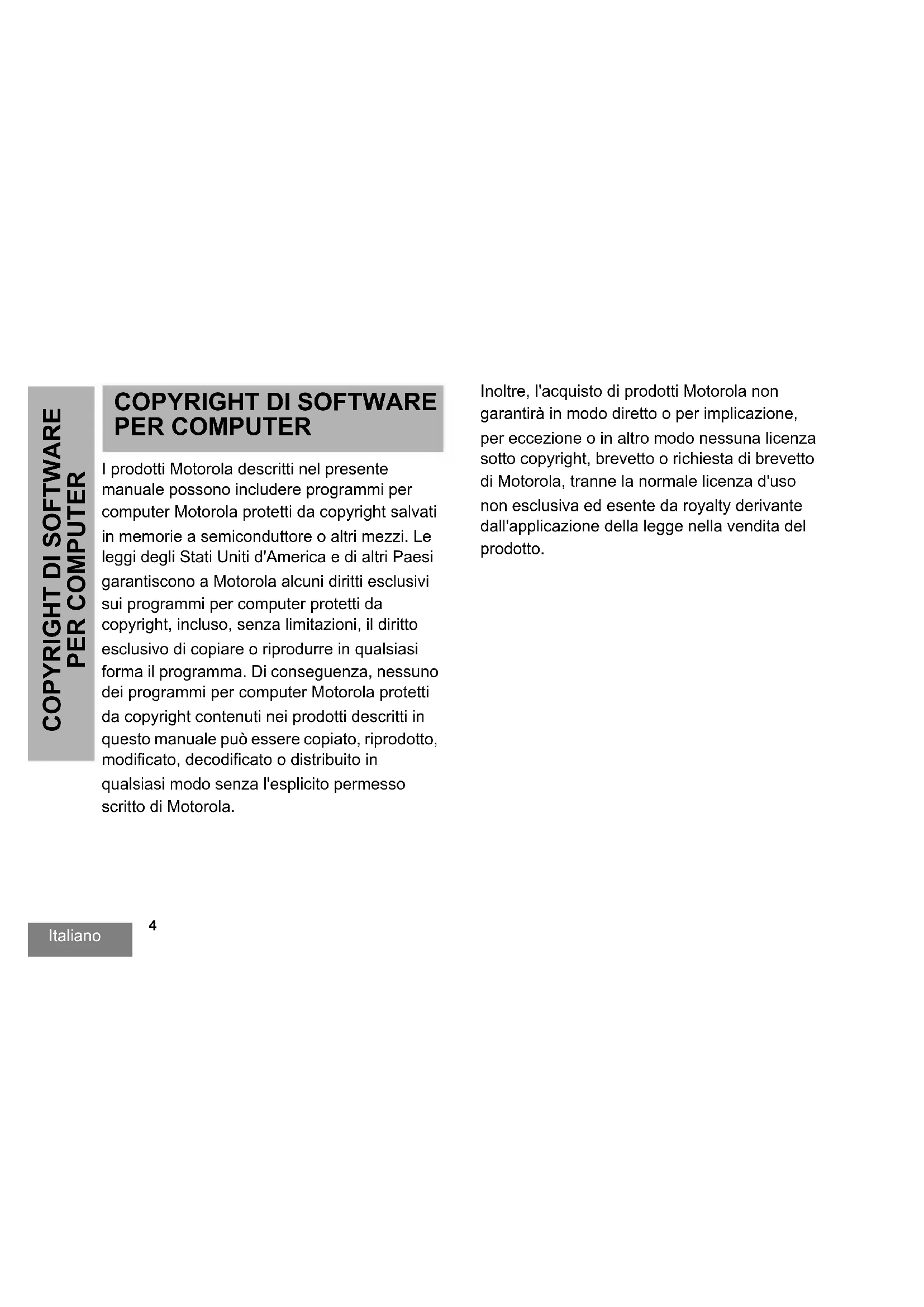

COPYRIGHT DI SOFTWARE PER COMPUTER

I prodotti Motorola descritti nel presente manuale possono includere programmi per computer Motorola protetti da copyright salvati in memorie a semiconduttore o altri mezzi. Le leggi degli Stati Uniti d'America e di altri Paesi garantiscono a Motorola alcuni diritti esclusivi sui programmi per computer protetti da copyright, inclusa, senza limitazioni, il diritto esclusivo di copiare o riprodurre in qualsiasi forma il programma. Di conseguenza, nessuno dei programmi per computer Motorola protetti da copyright contenuti nei prodotti descritti in questo manuale può essere copiato, riprodotto, modificato, decodificato o distribuito in qualsiasi modo senza l'esplicito permesso scritto di Motorola.

Inoltre, l'acquisto di prodotti Motorola non garantirà in modo diretto o per implicazione, per eccezione o in altro modo nessuna licenza sotto copyright, brevetto o richiesta di brevetto di Motorola, tranne la normale licenza d'uso non esclusiva ed esente da royalty derivante dall'applicazione della legge nella vendita del prodotto.

SICUREZZA

SICUREZZA DEL PRODOTTO E CONFORMITÀ ALLE DIRETTIVE PER L'ESPOSIZIONE ALL'ENERGIA DI RADIOFREQUENZA (RF)

Attenzione

Prima di utilizzare il prodotto, leggere attentamente le informazioni sull'energia di radiofrequenza e le istruzioni per il funzionamento nell'opuscolo Sicurezza del prodotto ed esposizione all'energia di radiofrequenza (RF) fornito con la radio.

ATTENZIONE!

L'uso di questa radio è limitato solo a scopi professionali, in conformità ai requisiti di esposizione all'energia in radiofrequenza (RF) dell'FCC/ICNIRP.

Per un elenco delle batterie, delle antenne e di altri accessori approvati da Motorola, visitare il seguente sito Web:

Questo documento contiene importanti istruzioni sulla sicurezza e il funzionamento. Leggere attentamente queste istruzioni e conservare per esigenze future.

Prima di utilizzare il caricabatteria, leggere tutte le istruzioni e gli avvisi riportati

• sul caricabatteria,
• sulla batteria e
• sulla radio in cui è installata la batteria
• Per ridurre il rischio di lesioni personali, ricaricare esclusivamente batterie ricaricabili autorizzate da Motorola. Altre batterie potrebbero esplodere causando danni a persona o cose.
• Se si utilizzano accessori non consigliati da Motorola, potrebbero verificarsi incendi, scosse elettriche o danni personali.
• Per ridurre il rischio di danni alla spina elettrica e al cavo, evitare di tirare il cavo per scollegare il caricabatteria.
• Non utilizzare prolunghe a meno che non sia strettamente necessario. L'utilizzo di una prolunga inadeguata può causare incendi e scosse elettriche. Se deve essere utilizzata una prolunga, assicurarsi che le dimensioni del cavo siano di 18 AWG per lunghezze massime di 30,48 m e di 16 AWG per lunghezze massime di 45,72 m.
• Per ridurre il rischio di incendi, scosse elettriche o danni personali, non utilizzare il caricabatteria se risulta rotto o danneggiato in qualsiasi modo. In tal caso recarsi presso un rappresentante dell'assistenza tecnica di Motorola.
• Non disassemblare il caricabatteria, in quanto non può essere riparato e i pezzi di ricambio non sono disponibili. Il disassemblaggio del caricabatteria può causare scosse elettriche o incendi.

1. Per ridurre il rischio di scosse elettriche, scollegare il caricabatteria dalla presa CA prima di eseguire qualsiasi operazione di manutenzione o pulizia.

LINEE GUIDA PER UN UTILIZZO SICURO

• Spegnere la radio durante la ricarica della batteria.
• Il caricabatteria non è adatto per l'uso in ambienti esterni. Utilizzare esclusivamente in luoghi asciutti.
• Collegare il caricabatteria solo a un alimentatore dotato di fusibili e cavi di voltaggio corretto (vedere le informazioni riportate sul prodotto).
• Per scollegare il caricabatteria alla tensione di linea rimuovere la spina di alimentazione.
• La presa a cui è collegato l'apparecchio deve trovarsi nelle vicinanze ed essere facilmente accessibile.
• Nelle apparecchiature che utilizzano i fusibili, le parti sostitutive devono rispettare il tipo e la classificazione riportati nelle istruzioni del prodotto.
• La temperatura ambientale intorno all'apparecchiatura di alimentazione non deve superare i 40°C (104 F).
• La potenza di uscita dall'unità di alimentazione non deve superare le classificazioni riportate sull'etichetta del prodotto situata sul lato inferiore del caricabatteria.
• Verificare che il cavo sia collegato in un posto dove non c'è rischio che possa essere calpestato, danneggiato, esposto all'acqua o ad altre fonti di danno.

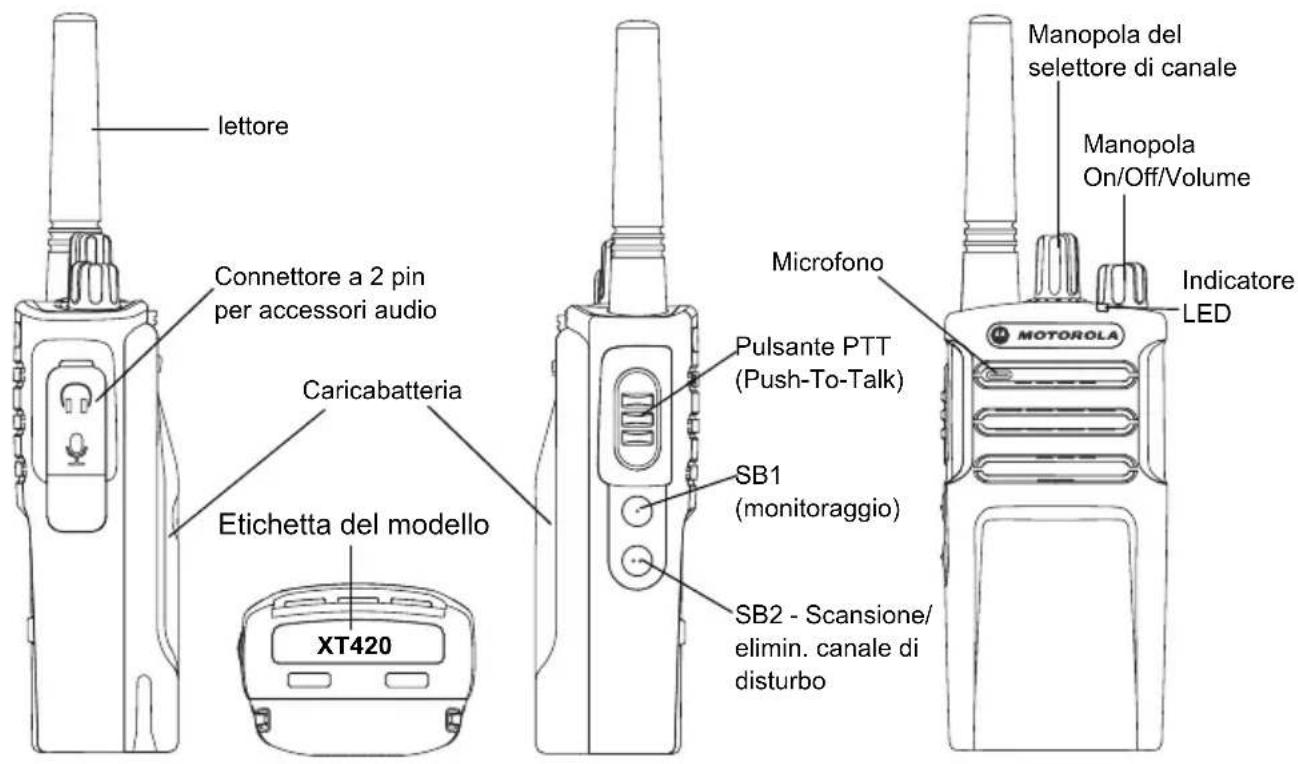

PANORAMICA SULLA RADIO

PARTI DELLA RADIO

Italiano

Manopola On/Off/Volume

Consente di accendere o spegnere la radio e di regolare il volume.

Manopola del selettore di canale

Consente alla radio di spostarsi su canali diversi.

Connettore accessori

Consente di collegare accessori audio compatibili.

Etichetta del modello

Indica il modello della radio.

Microfono

Parlare chiaramente nel microfono quando si invia un messaggio.

Altoparlante

Per il modello XT420, l'antenna non è rimovibile.

Indicatore LED:

Indica lo stato della batteria, lo stato di accensione, informazioni sulle chiamate radio e lo stato della scansione.

Pulsanti laterali

• Tenere premuto il pulsante per parlare e rilasciarlo per ascoltare.

Pulsante laterale 1 (SB1)

• Il pulsante laterale 1 è un pulsante generale che può essere configurato tramite il software CPS (Customer Programming Software). Per impostazione predefinita, il pulsante SB1 è configurato su "Monitoraggio".

Pulsante laterale 2 (SB2)

• Il pulsante laterale 2 è un pulsante generale che può essere configurato tramite il software CPS. Per impostazione predefinita il pulsante SB2 è configurato su 'scansione/elimin. canale di disturbo'.

Batteria agli ioni di litio (Li-ion)

La serie XT è fornita con una batteria agli ioni di litio di capacità standard. Potrebbero essere disponibili altre batterie. Per ulteriori informazioni, vedere "Caratteristiche delle batterie e opzioni di ricarica" a pagina 11.

Questo manuale dell'utente illustra i modelli della serie XT420. Il modello della radio è indicato nella parte inferiore della radio e fornisce le seguenti informazioni:

Tabella 1: Specifiche della radio XT420

Modello	Banda di frequenza	Potenza di trasmissione (Watt)	Numero di canali	lettore
XT420 PMR446 0,5 16 Non rimo vabile

Italiano

BATTERIE E CARICABATTERIA

Le radio della serie XT sono dotate di batterie agli ioni di litio disponibili in diverse capacità che determinano la durata della batteria.

CARATTERISTICHE DELLE BATTERIE E OPZIONI DI RICARICA

Informazioni sulla batteria agli ioni di litio

Le radio della serie XT sono dotate di una batteria agli ioni di litio ricaricabile. La batteria deve essere completamente carica prima di utilizzarla per la prima volta per garantire capacità e prestazioni ottimali.

La durata della batteria è determinata da diversi fattori. Due dei fattori più importanti sono il normale sovraccarico delle batterie e il livello medio di scarica di ciascun ciclo. In genere, maggiore è il sovraccarico e più elevata è la scarica media, minore sarà il numero dei cicli di durata della batteria. Ad esempio, una batteria che viene caricata e

scaricata completamente più volte al giorno, dura per un minor numero di cicli rispetto a una batteria caricata quasi completamente e scaricata fino al 50% ogni giorno. Inoltre, una batteria che viene caricata e scaricata solo del 25% presenta una durata anche maggiore.

Le batterie Motorola sono state appositamente progettate per essere utilizzate con caricabatteria Motorola e viceversa. La ricarica con apparecchiature non fornite da Motorola può causare danni alla batteria e annullare la garanzia della batteria. La batteria dovrebbe essere mantenuta ad una temperatura di 25°C (temperatura ambiente), se possibile. La carica di una batteria a bassa temperatura (inferiore a 10°C) può causare perdite di elettroliti e provocare un guasto della batteria. La ricarica di una batteria ad alta temperatura (superiore a 35°C) riduce la capacità di scarica e influisce sulle prestazioni della radio. I caricabatteria veloci di Motorola contengono un circuito di rilevamento della temperatura per garantire che le batterie vengano caricate entro i limiti di temperatura riportati sopra.

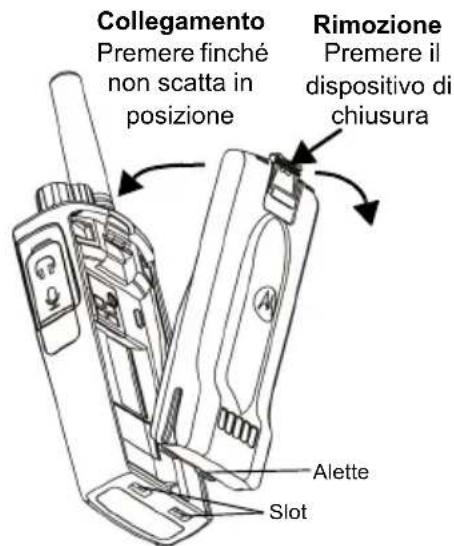

Installazione della batteria agli ioni di litio (Li-Ion)

1. Spegnere la radio.
2. Tenendo la batteria con il logo Motorola rivolto verso l'alto, inserire le alette poste sul fondo negli slot della parte inferiore della radio.
3. Premere la parte superiore della batteria verso la radio fino a farla scattare in posizione.

Nota: Per ulteriori informazioni sulle funzioni relative alla durata della batteria agli ioni di litio, vedere "Informazioni sulla batteria agli ioni di litio" a pagina 11.

Rimozione della batteria agli ioni di litio (Li-Ion)

1. Spegnere la radio.
2. Spingere verso il basso il dispositivo di chiusura e tenerlo premuto durante la rimozione della batteria.
3. Estrarre la batteria dalla radio.

Tabella 1: Durata della batteria agli ioni di litio con potenza Tx 0,5 Watt

Tipodi Batteria	Risparmio energetico batteria	Risparmio energetico batteria
	DISATTIVATO	ATTIVATO
Standard 16	ore 20 ore
Capacità elevata	N/D N/D

Alimentatore e caricabatteria da tavolo

Caricabatteria da tavolo

Alimentatore

La radio viene fornita con un caricabatteria da tavolo, un alimentatore (chiamato anche trasformatore) e una serie di adattatori.

L'alimentatore dispone di una funzionalità "commutabile" che lo rende compatibile con qualsiasi adattatore incluso nella confezione della radio.

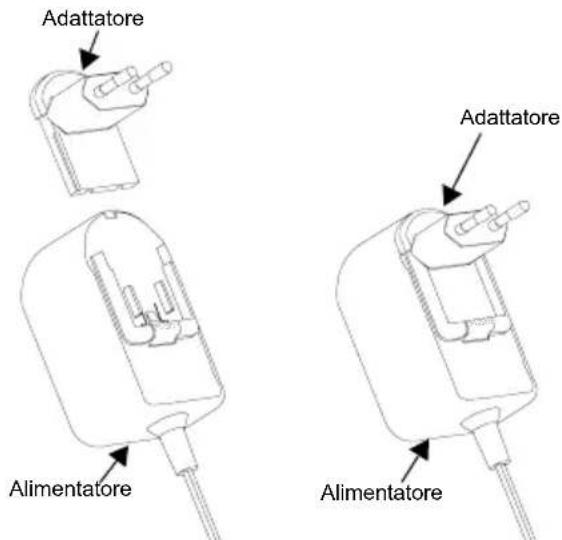

L'adattatore da installare varia a seconda della regione di utilizzo.

Una volta individuato l'adattatore adatto alla presa di corrente, procedere all'installazione nel modo seguente:

• Far scorrere verso il basso le scanalature dell'adattatore nell'alimentatore finché non scatta in posizione.
• Far scorrere l'adattatore verso l'alto per rimuoverlo.

Nota: le immagini hanno il solo scopo di presentare l'adattatore. L'adattatore da installare potrebbe essere diverso da quello raffigurato.

Se si acquistano alimentatori o caricabatterie aggiuntivi, assicurarsi che il caricabatterie da tavolo e l'alimentatore siano compatibili.

Custodia

1. Inserire la radio nella base della custodia tenendola inclinata. Premere la radio contro la parte posteriore della custodia finché non si inseriscono i ganci della custodia nelle fessure superiori della batteria.
2. Per rimuoverla, utilizzando la linguetta superiore presente sulla custodia, staccare i ganci della custodia dalle fessure della batteria. Estrarre la radio tenendola inclinata e rimuoverla dalla custodia.

Nota: Per caricare la batteria (con la radio collegata), inserirla in un caricabatteria o in un caricabatteria multiunità approvato da Motorola.

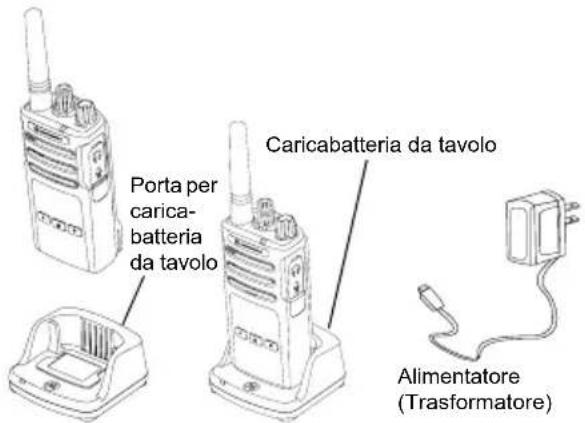

Ricarica con il caricabatteria da tavolo (SUC)

1. Posizionare il caricabatteria su una superficie piana.
2. Inserire il connettore dell'alimentatore nella porta sul lato del caricabatteria.
3. Collegare l'adattatore CA a una presa di corrente.
4. Inserire la radio nel caricabatteria con la radio rivolta verso la parte anteriore, come illustrato nella figura.

Nota: durante la ricarica di una batteria collegata a una radio, spegnere la radio per assicurarsi che la batteria venga ricaricata completamente. Per ulteriori informazioni vedere "Linee guida per un utilizzo sicuro" a pagina 7.

Ricarica della sola batteria

Per ricaricare solo la batteria, al passaggio 4 a pagina 15, inserire la batteria nel vassoio, con la superficie interna della batteria rivolta verso la parte anteriore del caricabatteria da tavolo a unità singola, come indicato in precedenza. Allineare gli slot presenti nella batteria con le scanalature di allineamento presenti sul caricabatteria da tavolo a unità singola.

Tabella 2: Batterie autorizzate Motorola

Numero parte Descrizione
PMNN4434_R	Batteriaagliioni di litio standard
PMNN4453_R	Batteriaagliioni di litio ad alta capacità

Italiano

Indicatori LED del caricabatteria da tavolo

Tabella 3: Indicatore LED del caricabatteria

Stato Indicatore LED: Commenti
Accensione	Verde per circa 1 secondo
Ricarica in corso	Rosso fisso
Ricarica completa	Verde fisso
Guasto della batteria (*)	Rosso lampeggiante veloce
In attesa della ricarica (**)	Giallo lampeggiante lento
Stato del livello della batteria	N/D Batteria esaurita
	Rosso lampeggiante (1 volta)	Batteria scarica
	Giallo lampeggiante (2 volte)	Livello medio di ricarica
	Verde lampeggiante (3 volte)	Batteria carica

( ) Solitamente, è possibile risolvere il problema rimuovendo e reinstallando la batteria. ( * ) La temperatura della batteria è troppo alta o troppo bassa oppure viene utilizzata una tensione di alimentazione errata.

Se non compare alcuna indicazione LED:

1. Controllare se la radio con la batteria o la batteria da sola sia inserita correttamente. Vedere passaggio 4 di "Ricarica con il caricabatteria da tavolo (SUC)" a pagina 15.
2. Controllare che il cavo di alimentazione sia collegato correttamente al caricabatteria e a una presa CA e che quest'ultima sia alimentata.
3. Controllare che la batteria utilizzata con la radio sia elencata nella Tabella 2 a pagina 16.

Tempo di ricarica stimato

La tabella seguente fornisce il tempo di ricarica della batteria stimato. Per ulteriori informazioni, vedere "Batterie e caricabatteria: informazioni sulla sicurezza" a pagina 6.

Tabella 4: Tempo di ricarica della batteria stimato

Solutazioni di ricarica	Tempo di ricarica stimato
	Batteria standard Batteria ad alta attività
Standard ≤ 4,5 ore N/D
Rapidò ≤ 2,5 ore N/D

Italiano

Ricarica della radio e della batteria con un caricabatteria multiunità (MUC) (accessorio opzionale)

Il caricabatteria multiunità (MUC) consente la ricarica rapida di un massimo di 6 radio o batterie. Le batterie possono essere ricaricate con le radio oppure rimosse e collocate separatamente nel MUC. Ciascuno dei 6 vani di ricarica può contenere una sola radio (con o senza custodia) o una batteria, ma non entrambe.

1. Posizionare il MUC su una superficie piana.
2. Inserire la presa del cavo di alimentazione nel connettore a due perni del MUC situato nella parte inferiore del MUC.
3. Collegare l'alimentatore a una presa di corrente CA.
4. Spegnere la radio.
5. Inserire la radio o la batteria nel vano di ricarica con la radio o la batteria rivolta verso la parte opposta dei contatti.

Nota:

• Questo MUC è in grado di clonare solo 2 radio (2 radio trasmittenti e 2 radio riceventi). Per ulteriori informazioni, vedere "Clonazione con un caricabatteria multiunità (MUC)" a pagina 39.
• Ulteriori informazioni sul funzionamento del MUC sono disponibili nel foglio di istruzioni fornito con il MUC. Per ulteriori informazioni sulle parti e i relativi numeri parte, vedere "Accessori" a pagina 59.

Indicatori LED del caricabatteria multiunità

Tabella 5: Indicatore LED del caricabatteria

Stato LED Commenti
Accensione Verde per circa 1 sec	●
Ricarica in corso Rosso fisso
Ricarica completata Verde fisso
Guasto della batteria (*)	Rosso lampeggiante veloce
In attesa della ricarica (**)	Giallo lampeggiante lento
Stato del livello della batteria	Rosso lampeggiante (1 volta)	Batteria scarica
	Giallo lampeggiante (2 volte)	Livello medio di ricarica
	Verde lampeggiante (3 volte)	Batteria carica

( ) Solitamente, è possibile risolvere il problema rimuovendo e reinstallando la batteria. ( ^*) La temperatura della batteria è troppo alta o troppo bassa oppure viene utilizzata una tensione di alimentazione errata.

Se non compare alcuna indicazione LED:

1. Controllare se la radio con la batteria o la batteria da sola sia inserita correttamente. Vedere "Ricarica della radio e della batteria con un caricabatteria multiunità (MUC) (accessorio opzionale)" a pagina 19.
2. Controllare che il cavo di alimentazione sia collegato correttamente al caricabatteria e a una presa CA e che quest'ultima sia alimentata.
3. Controllare che la batteria utilizzata con la radio sia elencata nella Tabella 2 a pagina 16.

OPERAZIONI PRELIMINARI

Per le seguenti spiegazioni, vedere "Parti della radio" a pagina 8.

ACCENSIONE/SPEGNIMENTO DELLA RADIO

Per accendere la radio, ruotare la manopola ON/OFF/Volume in senso orario. La radio riproduce uno dei seguenti elementi:

• Tono di accensione e annuncio relativo al numero del canale, oppure annunci relativi al livello della batteria e al numero di canale, oppure
• Silenzioso (segnali acustici disattivati) L'indicatore LED lampeggia brevemente in rosso. Per spegnere la radio, ruotare la manopola ON/OFF/Volume in senso antiorario fino a quando si sente uno scatto e l'indicatore LED risulta spento.

REGOLAZIONE DEL VOLUME

Per alzare il volume, ruotare la manopola ON/OFF/Volume in senso orario; per abbassarlo, ruotare la manopola in senso antiorario.

Nota: non tenere la radio troppo vicino all'orecchio quando il volume è alto o durante la regolazione del volume.

SELEZIONE DI UN CANALE

Per selezionare un canale, ruotare il selettore corrispondente fino al canale desiderato. Un annuncio vocale indica il canale selezionato.

Ogni canale dispone di una frequenza, un codice di esclusione delle interferenze e diverse impostazioni di scansione.

CONVERSAZIONE E MONITORAGGIO

Prima di iniziare una trasmissione, è importante monitorare il traffico per evitare di sovrapporsi ad altre conversazioni in corso.

Per eseguire il monitoraggio, tenere premuto a lungo il pulsante SB1(*) per accedere al traffico dei canali. Se non ci sono attività in corso, si ascolterà un suono statico. Per interrompere il monitoraggio, premere di nuovo il pulsante SB1. Quando il canale risulta libero, effettuare la chiamata premendo il pulsante PTT. Durante la trasmissione, l'indicatore LED diventa rosso fisso.

Note:

• Per ascoltare tutte le attività in corso sul canale corrente, premere brevemente il pulsante SB1 e impostare il codice CTCSS/DPL su 0. Questa funzionalità è denominata azzeramento del codice CTCSS/DPL (squelch impostato su SILENZIOSO). (*) Si presuppone che il pulsante SB1 non sia stato programmato per una modalità diversa.

RICEZIONE DI UNA CHIAMATA

1. Selezionare un canale ruotando il selettore corrispondente fino al canale desiderato. Un annuncio vocale indica il canale selezionato.
2. Accertarsi che il pulsante PTT non sia premuto e restare in ascolto di eventuali attività vocali.
3. Quando la radio riceve una chiamata, l'indicatore LED diventa rosso fisso.
4. Per rispondere, tenere la radio in posizione verticale a una distanza di 2,5 - 5 cm dalla bocca. Premere il pulsante PTT per parlare e rilasciarlo per ascoltare.

Nota:

• I codici di esclusione delle interferenze vengono anche chiamati codici CTCSS/DPL o PL/DPL.

PORTATA DELLE CONVERSAZIONI

Le radio XT Series sono progettate per assicurare prestazioni eccellenti e migliorare la portata delle trasmissioni sul campo. Per evitare interferenze, si consiglia di non utilizzare le radio a una distanza inferiore a 1,5 metri. La radio XT460 ha una copertura di 16.250 metri quadrati, 13 piani e 9 km nelle aree pianeggianti.

La portata delle conversazioni varia in base alla conformazione del terreno ed è influenzata da strutture in cemento, aree boschive e altre radio funzionanti all'interno di veicoli o edifici. La portata ottimale si ottiene in spazi aperti e pianeggianti che dispongono di una copertura massima pari a 9 chilometri. Una portata media si ottiene quando nell'area sono presenti alberi e edifici.

Per stabilire una comunicazione ottimale tramite sistemi ricetrasmittenti, il canale, la frequenza e i codici di esclusione delle interferenze devono coincidere su entrambe le radio. Ciò dipende dal profilo memorizzato che è stato preprogrammato sulla radio:

1. Canale: il canale corrente utilizzato dalla radio, in base al modello di radio.
2. Frequenza: la frequenza utilizzata dalla radio per trasmettere o ricevere.
3. Codice di esclusione delle interferenze: consente di ridurre al minimo le interferenze grazie a diverse combinazioni di codice.
4. Codice di codifica: con questo codice la trasmissione risulta confusa per tutte le radio che non dispongono di quel codice specifico.

Per ulteriori informazioni su come impostare le frequenze e i codici CTCSS/DPL dei canali, fare riferimento a "Accesso alla modalità di configurazione avanzata" a pagina 29.

INDICATORI LED DELLA RADIO

STATO DELLA RADIO INDICAZIONE LED
Canale occupato Arancione fisso
Modalità di clonazione Arancione (lampeggia due volte)
Clonazione in corso Arancione fisso
Errore irreversibile all'accensione	Lampeggia una volta verde, una volta arancione, un'altra volta verde, quando esta sequenza si ripete per 4 secondi
Batteria in esaurimento Arancione (lampeggia una volta)
Spegnimento in caso di batteria scarica	Arancione (lampeggia veloce)
Monitoraggio LED spento
Accensione Rosso fisso per 2 secondi
Modalità canale/Modalità di programmazione 'inattiva'	Verde (lampeggia una volta)
Modalità Scansione Rosso (lampeggia veloce)
Trasmissione (TX)/Ricezione (RX) Rosso fisso
Modalità VOX/iVOX Rosso (lampeggia due volte)

UTILIZZO A MANI LIBERE/VOX

Le radio ricetrasmittenti Motorola serie XT consentono l'utilizzo a mani libere (VOX) se utilizzate con accessori compatibili VOX.

Utilizzo a mani libere con accessori compatibili VOX.

L'impostazione predefinita per il livello di sensibilità VOX è Media (livello "2"). Prima di utilizzare la funzionalità VOX, impostare il livello VOX su un livello diverso da "2" tramite il software CPS (Customer Programming Software). Quindi, procedere come segue:

1. Spegnere la radio.
2. Aprire il coperchio dell'accessorio.
3. Inserire con decisione la spina dell'accessorio audio nella porta per accessori.
4. Accendere la radio. L'indicatore LED diventa rosso e lampeggia due volte.
5. Abbassare il volume della radio PRIMA di posizionare l'accessorio vicino all'orecchio.
6. Per trasmettere, parlare nel microfono dell'accessorio e, per ricevere, interrompere la comunicazione.
7. La funzionalità VOX si può disattivare temporaneamente premendo il pulsante PTT oppure rimuovendo l'accessorio audio. Nota: Per ordinare gli accessori, contattare il punto vendita Motorola più vicino.

Impostazione della sensibilità iVOX

• È possibile regolare la sensibilità dell'accessorio della radio o del microfono per il funzionamento in diversi ambienti. È possibile programmare la sensibilità iVOX tramite il software CPS.

Il valore predefinito è "3". È consigliabile impostare la sensibilità iVOX su un alto livello:

• 1 = Sensibilità Bassa
• 2 = Sensibilità media
• 3 = Sensibilità alta

Utilizzo a mani libere con accessori compatibili (iVOX)

• Attivare la funzionalità iVOX premendo il pulsante PTT durante l'accensione della radio.
• La funzionalità iVOX può essere disattivata temporaneamente premendo il pulsante PTT.
• Una breve pressione del pulsante PTT attiva nuovamente la funzionalità iVOX.
• Si verifica un breve ritardo tra l'inizio della comunicazione e l'avvio della trasmissione da parte della radio.

Guadagno del microfono

È possibile regolare la sensibilità del microfono per supportare le esigenze di vari utenti o ambienti operativi.

Questa funzione può essere regolata solo tramite il software CPS. Per impostazione predefinita, il microfono è impostato sul livello "2" (guadagno medio).

Attivazione/disattivazione del comando vocale in modalità utente

Premere brevemente il pulsante SB1 durante l'accensione della radio per attivare/disattivare il comando vocale in modalità utente. Il comando vocale è attivato per impostazione predefinita.

Modalità del tono di accensione

Per attivare/disattivare la modalità del tono di accensione, premere contemporaneamente i pulsanti SB1 e SB2 per 2-3 secondi durante l'accensione della radio finché non si sente il tono di accensione pre-programmato. Sono disponibili 3 diversi toni di accensione.

Ripristino delle impostazioni di fabbrica

L'opzione di ripristino delle impostazioni di fabbrica consente di riconfigurare tutte le funzionalità della radio in base alle impostazioni predefinite originali. A tal fine, premere contemporaneamente i pulsanti PTT, SB2 e SB1 durante l'accensione della radio finché la radio non emette un segnale acuto.

PROGRAMMAZIONE DELLE FUNZIONALITÀ

Per ampliare la programmazione di tutte le funzionalità della radio, è consigliabile utilizzare il software CPS e il cavo di programmazione.

È possibile scaricare gratuitamente il software CPS dal sito Web.

MODALITÀ DI CONFIGURAZIONE AVANZATA

La modalità di configurazione avanzata consente di personalizzare ulteriori funzionalità tramite il pannello anteriore della radio.

Nei modelli di radio senza display, la navigazione viene guidata tramite comandi vocali sonori.

Quando la radio viene impostata sulla modalità di configurazione avanzata, è possibile leggere e modificare tre funzionalità:

• Selezione delle frequenze e codici (CTCSS/DPL)
• Scansione automatica

La funzione di selezione delle frequenze consente di scegliere le frequenze da un elenco predefinito.

Con il codice di esclusione delle interferenze (CTCSS/DPL), è possibile ridurre al minimo le interferenze grazie a diverse combinazioni di codice che escludono i messaggi indesiderati, il rumore di fondo e il rumore statico.

La funzione di scansione automatica consente di impostare un canale specifico in modo che la scansione venga avviata automaticamente ogni volta che si esegue il passaggio a tale canale.

Accesso alla modalità di configurazione avanzata

Nota: Prima di configurare le funzionalità, accertarsi di aver impostato la radio sul canale che si desidera programmare. È possibile eseguire questa operazione prima di accedere alla modalità di configurazione avanzata o in qualsiasi momento una volta attivata questa modalità ruotando il selettore di canale finché non si raggiunge il canale desiderato.

Per leggere o modificare le frequenze, i codici e la scansione automatica, impostare la modalità di configurazione avanzata premendo a lungo i pulsanti PTT e SB1 contemporaneamente per 3-5 secondi durante l'accensione della radio finché non si sente un segnale acustico relativo alla modalità di programmazione e al numero del canale. L'indicatore LED diventa verde e inizia a lampeggiare.

Nota: La modalità di programmazione inattiva è la fase in cui la radio attende l'avvio del ciclo di programmazione da parte dell'utente.

In modalità di programmazione inattiva, è possibile ascoltare le impostazioni relative a frequenze, codici e scansione automatica premendo brevemente il pulsante PTT per scorrere le diverse funzioni programmabili.

Immissione dei valori delle frequenze

Le radio della serie XT utilizzano la banda PMR446 dotata di 8 frequenze disponibili. In modalità di programmazione inattiva, il numero del canale diventa il primo valore modificabile. Selezionare il canale desiderato ruotando il selettore di canale. Un annuncio vocale indica il canale selezionato per la configurazione. Una breve pressione del pulsante PTT consente di scorrere le altre funzioni disponibili per la configurazione. Utilizzare i pulsanti SB1 e SB2 per modificare i valori. Un annuncio vocale indica il valore selezionato.

Lettura dei valori CTCSS/DPL

Scorrere le funzioni disponibili per la configurazione premendo brevemente il pulsante PTT finché non si sente il codice corrente. La radio si sposta in modalità di programmazione dei codici CTCSS/PL.

Inserire un nuovo valore del codice utilizzando i pulsanti SB1 e SB2.

Le radio della serie XT dispongono di un massimo di 219 codici. Per ulteriori informazioni, vedere "Grafici dei codici e della frequenza" a pagina 51.

Lettura dei valori della scansione automatica

Dopo aver ascoltato i codici CTCSS/DPL, premere brevemente il pulsante PTT per passare alla modalità di scansione automatica.

Per la scansione automatica, sono disponibili solo due valori:

• Abilitato Disabilitato

Modificare i valori della scansione automatica mediante i pulsanti SB1 e SB2.

Salvataggio delle impostazioni.

Una volta selezionate le impostazioni desiderate, è possibile:

• Premere brevemente il pulsante PTT per continuare la programmazione
• Tenere premuto il pulsante PTT per salvare e tornare alla modalità di programmazione inattiva
• Premere a lungo il pulsante PTT due volte per uscire dalla modalità di programmazione inattiva e tornare al funzionamento normale della radio.

Nota:

• Per uscire dalla modalità di programmazione, salvare e spegnere la radio.
• Se si torna all'inizio della modalità di programmazione inattiva, si ascolterà il numero del canale e l'indicatore LED lampeggerà nuovamente in verde. Tutti i valori modificati verranno salvati automaticamente.

Domande frequenti sulla modalità di programmazione

1. Mi sono distratto durante la programmazione e non ricordo quale funzione stavo programmando. Cosa posso fare?

È consigliabile tornare alla modalità di programmazione inattiva e ricominciare.

Non sarà possibile tornare alla modalità di programmazione (la radio non offre altri modi per far conoscere all'utente la fase della modalità di programmazione in cui si trovava).

È possibile quindi:

• Premere a lungo il pulsante PTT. Verrà ripristinata la modalità di programmazione inattiva della radio.
• Spegnere la radio e accedere nuovamente alla modalità di programmazione. Per ulteriori informazioni, vedere "Accesso alla modalità di configurazione avanzata" a pagina 29.
• Sto tentando di programmare un valore (o codice) di frequenza, ma la radio non me lo consente e torna indietro al valore 0.

La radio non consente di programmare valori non disponibili nella serie di frequenze e codici. Ad esempio, se si tenta di programmare il codice 220, la radio non lo accetterà poiché il valore massimo consentito è 219. Lo stesso vale per le frequenze. Fare riferimento a "Grafici dei codici e della frequenza" a pagina 51 per accertarsi che il valore da programmare sia valido. 3. Sto tentando di accedere alla modalità di programmazione, ma la radio non me lo consente. La radio potrebbe essere bloccata dal software CPS per impedire l'impostazione delle funzioni dal pannello frontale. Per riattivare questa funzione, utilizzare il software CPS. 4. Ho programmato un valore errato durante la programmazione. Come posso cancellare o riprogrammare il valore?

Se è stato programmato un valore errato, è possibile:

• Tornare all'inizio della programmazione della radio. La radio torna all'inizio della programmazione ogni volta che raggiunge il valore massimo consentito. Aumentare il valore (premendo brevemente il pulsante SB1) o diminuirlo (premendo brevemente il pulsante SB2) fino a raggiungere il valore desiderato.
• Spegnere la radio e ricominciare la procedura.
• Ho appena programmato il valore desiderato. Come posso uscire dalla modalità di programmazione?

È possibile:

• Tenere premuto il pulsante PTT per uscire se ci si trova in modalità di programmazione.
• Tenere premuto il pulsante PTT quando ci si trova già in modalità di programmazione inattiva.
• Ho terminato di programmare le funzioni su questo canale. Come posso programmare un altro canale?

Premere brevemente il pulsante PTT più volte fino a sentire l'annuncio relativo al numero di canale. Cambiare canale ruotando l'apposito selettore. Se si desidera salvare le modifiche, assicurarsi di trovarsi in modalità di programmazione inattiva prima di cambiare canale; in caso contrario, le modifiche apportate verranno perse.

ESEMPIO DI PROGRAMMAZIONE DEI VALORI

Esempio di programmazione di una frequenza

Supponendo che il valore della frequenza corrente sia impostato su Canale 1, con la frequenza predefinita PMR446 impostata su 02 (equivalente a 446,03125 MHz) e che si desideri modificare tale valore al numero di frequenza 13 (mappato in 466,05625 MHz), attenersi alla sequenza seguente:

1. Accedere alla modalità di configurazione avanzata.
2. Premere brevemente il pulsante PTT per accedere alla modalità di configurazione della frequenza. La radio emette l'annuncio vocale che indica che il valore corrente è 2.
3. Premere il pulsante SB1 undici volte per aumentare la frequenza fino a sentire il messaggio relativo alla frequenza "One, three" (Uno, tre) (13).
4. Premere a lungo il pulsante PTT. L'indicatore LED lampeggia in verde una volta per indicare la modalità di programmazione inattiva.
5. Tenere nuovamente premuto il pulsante PTT per uscire dalla modalità di programmazione o spegnere la radio.

Esempio di programmazione di un codice. Ipotizzato che il codice corrente sia impostato sul valore predefinito 001 e che si desideri modificarlo nel codice CTCSS/DPL = 103. Seguire la procedura indicata di seguito:

1. Accedere alla modalità di configurazione avanzata.
2. Premere brevemente il pulsante PTT due volte. La radio emette l'annuncio vocale relativo al numero di codice (al momento dell'accesso alla modalità di selezione della programmazione CTCSS DPL).
3. La pressione del pulsante SB1 o SB2 fa avanzare/tornare indietro velocemente il valore ai 10 valori più vicini. Una volta rilasciato il pulsante, la radio emette l'annuncio vocale che indica la prima, la seconda e la terza cifra per intero. Continuare a premere il pulsante SB1 o SB2 più volte fino a sentire l'annuncio vocale "103".
4. Premere a lungo il pulsante PTT. L'indicatore LED lampeggia in verde una volta per indicare la modalità di programmazione inattiva.
5. Tenere nuovamente premuto il pulsante PTT per uscire dalla modalità di programmazione o spegnere la radio.

Esempio di programmazione della scansione automatica.

La scansione automatica è la terza funzione disponibile nella modalità di programmazione e può essere attivata o disattivata su un particolare canale.

Per attivare la scansione automatica:

• Accedere alla modalità di configurazione avanzata e selezionare il canale desiderato.
• Premere brevemente per tre volte il pulsante PTT per accedere alla modalità di selezione della programmazione dei canali. La radio emette l'annuncio vocale relativo alla scansione automatica e all'impostazione selezionata (attivata o disattivata).
• Per modificare l'impostazione, premere il pulsante SB1 o SB2.
• Premere a lungo il pulsante PTT. L'indicatore LED lampeggia in verde una volta per indicare la modalità di programmazione inattiva.
• Tenere nuovamente premuto il pulsante PTT per uscire dalla modalità di programmazione o spegnere la radio.

ALTRE FUNZIONI DI PROGRAMMAZIONE

Scansione

La scansione consente di monitorare gli altri canali per rilevare le conversazioni. Quando la radio rileva una trasmissione, interrompe la scansione e passa al canale attivo. Ciò consente di ascoltare e parlare con le persone presenti su quel canale senza dover modificare il canale. Se in quel momento è in corso un'attività valida sul canale 2, la radio rimane sul canale 1 e non si riuscirà ad ascoltare la conversazione sul canale 2. Una volta terminata la conversazione sul canale 1, la radio attende 5 secondi prima di riprendere la scansione.

• Per avviare la scansione, premere il pulsante SBx (x = 1 o 2). La scansione è programmata per impostazione predefinita con il pulsante SB2, ma è possibile programmarla con il pulsante SB1 o SB2 tramite il software CPS. Quando la radio rileva un'attività del canale, si ferma fino al termine dell'attività su quel canale. È possibile

rispondere su quel canale senza dover cambiare i canali premendo il pulsante PTT. Se non avviene alcuna trasmissione entro 5 secondi, la scansione riprende.

• Per interrompere la scansione, premere nuovamente il pulsante SB1 o SB2 (programmato per la scansione).
• Se si desidera effettuare la scansione di un canale senza i codici di eliminazione delle interferenze (CTCSS/DPL), configurare le impostazioni del codice per i canali su 0 nella modalità di selezione della programmazione CTCSS/DPL.

Nota: Dopo aver impostato la radio su Scansione, l'indicatore LED lampeggia una volta in rosso.

Modifica della lista di scansione

La lista di scansione può essere modificata tramite il software CPS. Per ulteriori informazioni, fare riferimento a "CPS (Customer Programming Software)" a pagina 36.

Eliminazione canale di disturbo

La funzione Eliminazione canale di disturbo consente di rimuovere temporaneamente i canali dalla lista di scansione. Questa funzione è utile quando la scansione della radio viene interrotta da conversazioni irrilevanti su un canale disturbato.

Per eliminare un canale dalla lista di scansione:

• Avviare la modalità di scansione premendo il pulsante SB1 o SB2 (programmato per la scansione).
• Attendere l'interruzione della ricezione della radio sul canale che si desidera eliminare. Per eliminare il canale, tenere premuto il pulsante SB2. Non è possibile eliminare il canale se è attivata la scansione (canale iniziale).
• La scansione del canale non viene eseguita fino a quando non si esce dalla modalità di scansione premendo nuovamente il pulsante SB1 o SB2 (programmato per la scansione) o spegnendo e riaccendendo la radio.

Figura 1: Configurazione della radio con il software CPS

Il modo più semplice per programmare o modificare le funzionalità della radio è utilizzando il software CPS (Customer Programming Software) e il cavo di programmazione CPS (*). È possibile scaricare gratuitamente il software CPS dal sito Web:

Per effettuare la programmazione, collegare la radio della serie XT mediante il caricabatteria da tavolo e il cavo di programmazione CPS come mostrato in Figura 1 a pagina 36. Portare il commutatore del cavo di programmazione CPS in modalità CPS.

Il software CPS consente di programmare non soltanto le frequenze e i codici PL/DPL, ma anche funzionalità come il timer di timeout, la lista di scansione, i toni di chiamata, la codifica, il burst inverso e così via. Il software CPS è uno strumento molto utile perché consente di bloccare la programmazione della radio tramite il pannello anteriore o di limitare eventuali modifiche di una specifica funzionalità (per evitare l'eliminazione accidentale dei valori predefiniti della radio). Inoltre garantisce la protezione grazie alla possibilità di impostare una password per la gestione del profilo radio. Per ulteriori informazioni, fare riferimento alla sezione con i grafici di riepilogo delle funzionalità disponibile alla fine del Manuale dell'utente.

Nota: (*) Il cavo di programmazione CPS (P/N HKKN4027_) è un accessorio venduto separatamente. Per maggiori informazioni, contattare il punto vendita Motorola più vicino.

Timer di timeout

Questo timer consente di impostare il periodo di tempo durante il quale la radio può trasmettere ininterrottamente prima che la trasmissione venga chiusa automaticamente. L'impostazione predefinita è 60 secondi e può essere modificata tramite il CPS.

Toni di chiamata

La funzione dei toni di chiamata consente di trasmettere un segnale acustico ad altre radio sullo stesso canale per avvisare che si sta per iniziare una conversazione o per inviare un avviso alla parlare.

Per utilizzare questa funzione, è necessario programmare i toni di chiamata sul pulsante SB1 o SB2 e selezionare 1 dei 3 toni preregistrati.

Codifica

Con la funzione di codifica, la trasmissione risulta confusa per tutte le radio che non dispongono dello stesso codice di codifica. La modalità di codifica è disattivata per impostazione predefinita. Per modificare il codice di codifica durante il normale funzionamento della radio, è necessario programmare la funzione di codifica sul pulsante SB1 o SB2.

Burst inverso

Il burst inverso elimina i rumori indesiderati (coda squelch) durante la perdita di rilevamento della portante. È possibile selezionare valori da 180 a 240 per la compatibilità con le altre radio. Il valore predefinito è 180.

Note:

• Nelle pagine precedenti, sono state descritte solo alcune delle funzioni del software CPS. Tuttavia, il software CPS offre altre funzionalità. Per ulteriori informazioni, fare riferimento al file della guida nel software CPS.
• Alcune delle funzioni disponibili con il software CPS possono variare a seconda del modello della radio.

CLONAZIONE DELLE RADIO

È possibile clonare i profili delle radio della serie XT da una radio di origine a una radio di destinazione mediante uno dei 3 metodi seguenti:

• Utilizzando un caricatore multiunità (MUC) (accessorio opzionale)
• Utilizzando due caricabatterie a singola unità (SUC) e un cavo per clonazione da radio a radio (accessorio opzionale)
• Utilizzando il software CPS (disponibile per il download gratuito)

Clonazione con un caricabatteria multiunità (MUC)

Per la clonazione delle radio con il caricabatteria multiunità, devono essere presenti almeno due radio:

• Una radio di origine (la radio da cui i profili verranno clonati o copiati)
• Una radio di destinazione (la radio il cui profilo verrà clonato alla radio di origine).

La radio di origine deve trovarsi nel vano 1 o 4, mentre la radio di destinazione deve trovarsi nel vano 2 o 5, in modo da corrispondere ai vani del caricabatteria multiunità a coppie come segue:

· 1 e 2, 4 e 5.

Durante la clonazione, non è necessario che il caricabatteria multiunità sia collegato a una sorgente di alimentazione, ma TUTTE le radio devono disporre di batterie cariche.

1. Accendere la radio di destinazione e posizionarla in uno dei vani di destinazione del caricabatteria multiunità.
2. Accendere la radio di origine attenendosi alla sequenza seguente:
3. Premere a lungo contemporaneamente i pulsanti PTT e SB2 durante l'accensione della radio.
4. Attendere 3 secondi prima di rilasciare i pulsanti finché non viene emesso l'annuncio locale "Cloning" (Clonazione).
5. Posizionare la radio di origine nel vano di origine che corrisponde al vano di destinazione selezionato nel passaggio 1. Premere e rilasciare il pulsante SB1.
6. Una volta completata la clonazione, la radio di origine emetterà l'annuncio vocale "successful" (in caso di clonazione riuscita) o "fail" (in caso di clonazione non riuscita). Se la radio di origine è un modello con display, verrà visualizzato il messaggio relativo alla clonazione riuscita o non riuscita (verrà emesso un segnale acustico entro 5 secondi).
7. Una volta completato il processo di clonazione, spegnere e riaccendere la radio per uscire dalla modalità di clonazione.

Per ulteriori dettagli sulla clonazione delle radio, consultare il foglio di istruzioni fornito con il caricabatteria multiunità.

Per ordinare il caricabatteria multiunità, fare riferimento al numero P/N PMLN6384_.

Note:

• Se non è possibile effettuare la clonazione, vedere "Operazioni da eseguire in caso di clonazione non riuscita" a pagina 43.
• Le radio di destinazione e le radio di origine accoppiate devono presentare lo stesso tipo di banda per eseguire la clonazione con esito positivo.
• I numeri dei vani del caricabatteria multiunità devono essere letti da sinistra a destra con il logo Motorola rivolto verso la parte anteriore.

Cavo CPS e cavo per clonazione (accessorio opzionale)

• Il cavo CPS e il cavo per clonazione sono compatibili con le radio della serie XT o XTNi. Il cavo per clonazione supporta le radio della serie XT e della serie XTNi.
• Il cavo CPS consente di programmare le radio della serie XT. Assicurarsi che il commutatore del cavo si trovi in posizione "flash" o "CPS". Per programmare una radio XTNi con il cavo CPS, assicurarsi che il commutatore del cavo si trovi in posizione "CPS" e che il convertitore USB contenuto nel kit del cavo CPS sia collegato al cavo.
• Il cavo per clonazione consente di clonare:
• Le radio della serie XT. Assicurarsi che il commutatore si trovi in posizione "Clonazione" o "Sistema preesistente".
• Le radio della serie XTNi. Assicurarsi che il commutatore si trovi in posizione "Sistema preesistente" con un convertitore USB su ciascuna estremità del cavo per clonazione.
• Le radio della serie XT e XTNi. Assicurarsi che il commutatore si trovi in posizione "Sistema preesistente" con un convertitore USB sul caricabatteria a singola unità XTNi. Il kit del cavo per clonazione include 1 convertitore USB.

Convertitore USB

Clonazione della radio tramite il cavo per clonazione da radio a radio (R2R) (accessorio opzionale)

Istruzioni di funzionamento

1. Prima di iniziare il processo di clonazione, assicurarsi di disporre di quanto segue:
2. Una batteria completamente carica in ciascuna delle radio.
3. Due caricabatteria a singola unità (SUC) o 2 SUC per la clonazione delle radio della serie XT oppure 1 SUC per le radio della serie XT e 1 SUC per le radio della serie XTNi.
4. Spegnere le radio
5. Scollegare i cavi (alimentatore o cavi USB) dai caricabatteria a singola unità.
6. Collegare un'estremità del connettore mini USB del cavo per clonazione al primo caricabatteria a singola unità e l'altra estremità al secondo caricabatteria.

Nota: Durante il processo di clonazione, il caricabatteria a singola unità non viene alimentato. Le batterie non vengono ricaricate. Tra le due radio, viene stabilita unicamente una comunicazione dati.

1. Accendere la radio di destinazione e posizionarla in uno dei caricabatteria a singola unità.
2. Accendere la radio di origine attenendosi alla sequenza seguente:
3. Premere a lungo contemporaneamente i pulsanti PTT e SB2 durante l'accensione della radio.
4. Attendere 3 secondi prima di rilasciare i pulsanti finché non viene emesso l'annuncio vocale "Cloning" (Clonazione).
5. Posizionare la radio di origine nel caricabatteria a singola unità. Premere e rilasciare il pulsante SB1.
6. Una volta completata la clonazione, la radio di origine emetterà l'annuncio vocale "successful" (in caso di clonazione riuscita) o "fail" (in caso di clonazione non riuscita). Se la radio di origine è un modello con display, verrà visualizzato il messaggio relativo alla clonazione riuscita o non riuscita (verrà emesso un segnale acustico entro 5 secondi).
7. Una volta completato il processo di clonazione, spegnere e riaccendere le radio per uscire dalla modalità di clonazione.

Operazioni da eseguire in caso di clonazione non riuscita

La radio emette l'annuncio vocale "Fail" a indicare che il processo di clonazione non ha avuto esito positivo. In tal caso, eseguire ciascun passaggio di questa procedura prima di tentare di riavviare il processo di clonazione:

1. Assicurarsi che le batterie in entrambe le radio siano completamente cariche.
2. Controllare il collegamento del cavo per clonazione su entrambi i caricabatteria a singola unità.
3. Verificare che la batteria sia inserita correttamente nella radio.
4. Verificare che il vano di ricarica o i contatti della radio non siano sporchi.
5. Assicurarsi che la radio di destinazione sia accesa.
6. Assicurarsi che la radio di origine si trovi in modalità di clonazione.
7. Verificare che le due radio presentino entrambe la stessa banda di frequenza, la stessa regione e la stessa potenza di trasmissione.

Nota: Il cavo per clonazione è progettato per funzionare unicamente con caricabatteria a singola unità RLN6175 e PMLN6394 Motorola compatibili.

Per ordinare un cavo per clonazione, fare riferimento al numero P/N HKKN4028_. Per ulteriori informazioni sugli accessori, vedere "Accessori" a pagina 59.

Clonazione tramite il software CPS (Customer Programming Software)

Quando si effettua la clonazione con questo metodo, sono richiesti il software CPS, un caricabatteria da tavolo e il cavo di programmazione CPS.

Per ordinare il cavo di programmazione CPS, fare riferimento al numero P/N HKKN4028_.

Informazioni sulla clonazione tramite il software CPS sono reperibili:

• Nel file della guida del software CPS --> Sommario e indice --> Clonazione delle radio
• Nel libero relativo agli accessori del cavo di programmazione CPS.

RISOLUZIONE DEI PROBLEMI

Problema Soluzione consigliata
Assenza di alimentazione	Ricaricare o sostituire la batteriaagli ioni di litio.Temperature di esercizio estreme possono influire sulla durata della batteria.Vedere "Informazioni sulla batteriaagli ioni di litio" a pagina 11.
Presenza di altri rumori o conversazioni su un canale	Confermare l'impostazione del codice di esclusionne delle interferenze.La frequence o il codice di esclusionne delle interferenze potrebbero essere in uso.Modificare le impostazioni: modificare le frequence o i codici su tutte le radio.Accertarsi che la radio si trovi sulla frequence e sul codice corretti durante la trasmissione.Vedere "Conversazione e monitoraggio" a pagina 21.
Messaggio codificato	Il codice di codifica potrebbe essere attivo e/o l'impostazione non corrisponde alle altre impostazioni della radio.
Qualità audio scarsa	Le impostazioni della radio potrebbero non essere associate correttamente.Verificare nuovamente frequence, codici e larghezze di banda per accertarsi che siano identiche in tutte le radio.

Problema Soluzione consigliata

Portata delle conversazioni limitata	Strutture in acciaio e/o cemento, aree boschive, veicoli o edifici riducono la portata. Verificare l'assenza di ostacoli sul raggio di operazione per migliorare la trasmissione.La portata è limitata se siiene la radio vicina al corpo, ad es. in tasca o fissata a una cintura. Modificare la posizione della radio. Per aumento gamma e copertura, è possibile ridurre le ostruzioni o aumento la potenza. Le radio UHF forniscono una maggiore copertura negli edifici industriali e commerciali.L'aumento della potenza garantisce una portata del segnale maggiore e una penetrazione migliorataattraverso le ostruzioni.Vedere "Conversazione e monitoraggio" a pagina 21.
Problema Soluzione consigliata
Messaggio non trasmesso o non ricevuto	Accertarsi che il pulsante PTT sia completamente premuto durante la trasmissione. Verificare che le impostazioni relative al canale, alla frequenza, al codice di escludione delle interferenze e al codice di codifica delle radio siano le stesse. Per ulteriori informazioni, vedere la sezione "Conversazione e monitoraggio" a pagina 21. Ricaricare, sostituire e/o riposizionare le batterie. Vedere "Informazioni sulla batteriaagli ioni di litio" a pagina 11. In caso di ostruzioni e funzionamento all'interno di veicoli o edifici, possoverificarsi delle interferenze. Modificare la posizione. Vedere "Conversazione e monitoraggio" a pagina 21. Verificare che la radio non si trovi in modalità di scansione. Vedere lesezioni "Scansione" a pagina 35 e "Eliminazione canale di disturbo" a pagina 36.
Forti disturbi statici o interferenze	Le radio sono troppo vicine; devono trovarsi a una distance di almeno un metro e mezzo circa. Le radio sono troppo distanti oppure degli ostacoli interferiscono con la trasmissione. Vedere "Conversazione e monitoraggio" a pagina 21.
Batterie scariche	Ricaricare o sostituire la batteriaagli ioni di litio. Temperature di esercizio estreme possono influire sulla durata della batteria. Vedere "Informazioni sulla batteriaagli ioni di litio" a pagina 11.

Problema Soluzione consigliata

L'indicatore LED del caricabatteria da ravolo non lampeggia	Verificare che la radio/batteria sia inserita correttamente e controllare i contatti della batteria/caricabatteria per accertarsi che siano puliti e che il pin di caricamento sia inserito correttamente. Fare riferimento allesezioni "Ricarica con il caricabatteria da ravolo (SUC)" a paginag 15, "Indicatori LED del caricabatteria da ravolo" a pagina 17e "Installazione della batteriaagli ioni di litio (Li-lon)"a pagina 12.
L'indicatore di batteria scarica lampeggia ancche死后l'insertimento di nuove Batterie	Fare riferimento allesezioni "Installazione della batteriaagli ioni di litio (Li-lon)"a paginag 12e "Informazioni sulla batteriaagli ioni di litio" a pagina 11.
Problema Soluzione consigliata
Impossibile attivare il VOX	La funzione VOX deve essere impostata su OFF. Utilizzato il software CPS per assicurarsi che il livello di sensibilità VOX non sia impostato su "0". Accessorio non funzionante o nonCompatible. Vedere "Utilizzo a mani libere/VOX" a pagina 25.
La batteria non si ricaricaanche delloÈsso èstaspositionata nelcaricabatteria da ravolo perun belo periodo	Controllare che il caricabatteria da ravolo sia collegato correttamente ecorrresponda a un alimentatore compatible.Vedere lesezioni "Ricarica con il caricabatteria da ravolo (SUC)" a pagina 15 e"Ricarica della sola batteria" a pagina 16.Controllare gli indicatori LED del caricabatteria per verificare se la batteria ha un problema. Vedere "Indicatori LED del caricabatteria da ravolo" a pagina 17.

Nota: Ogni qualvolta una funzione nella radio sembra non corrispondere ai valori predefiniti o preprogrammati, controllare che la radio sia stata programmata utilizzando il software CPS con un profilo personalizzato.

USO E MANUTENZIONE

Utilizzare un panno morbido e inumidito per pulire la superficie esterna

Non immergere in acqua

Non utilizzare soluzioni detergenti

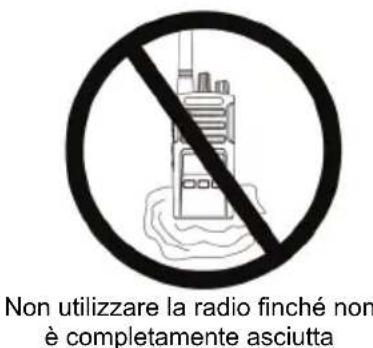

Se la radio viene immersa in acqua...

GRAFICI DEI CODICI E DELLA FREQUENZA

I grafici in questo capitolo riportano le informazioni sulle frequenze e sui codici. Questi grafici sono utili per l'utilizzo delle radio ricetrasmittenti Motorola serie XT con altre radio. La maggior parte delle posizioni di frequenza sono uguali a quelle della serie XTNi.

Frequenza canale e codice di esclusione delle interferenze predefiniti

Nota: Il codice 754 corrisponde a DPL 121.

N. canale	Frequenza (MHz)	Codice	Larghezza di banda
9	446,00625	754	12,5 kHz
10	446,01875	754	12,5 kHz
11	446,03125	754	12,5 kHz
12	446,04375	754	12,5 kHz
13	446,05625	754	12,5 kHz
14	446,06875	754	12,5 kHz
15	446,08125	754	12,5 kHz
16	446,09375	754	12,5 kHz

CODICI CTCSS E PL/DPL

Codici CTCSS

CTCSS Hz	CTCSS Hz
1 67,0	14 107,2 27 167,9
2 71,9	15 110,928 173,8
3 74,4	16 114,8 29 179,9
4 77,0	17 118,830 186,2
5 79,7	18 123 31 192,8
6 82,5	19 127,3 32 203,5
7 85,4	20 131,8 33 210,7
8 88,5	21 136,5 34 218,1
9 91,5	22 141,3 35 225,7
10 94,8	23 146,2 36 233,6
11 97,4	24 151,4 37 241,8
12 100,0	25 156,7 38 250,3
13 103,5	26 162,2 122 (*)

SS Hz
69,3

Nota: (*) Nuovo codice CTCSS.

Codici PL/DPL

DPL Codice DPL Codi
39 23 55 116 71 243
40 25 56 125 72 244
41 26 57 131 73 245
42 31 58 132 74 251
43 32 59 134 75 261
44 43 60 143 76 263
45 47 61 152 77 265
46 51 62 155 78 271
47 54 63 156 79 306
48 65 64 162 80 311
49 71 65 165 81 315
50 72 66 172 82 331
51 73 67 174 83 343
52 74 68 205 84 346
53 114 69 223 85 351
54 115

L Codice
86 364

Codici PL/DPL (Continua)

DPL	Codice
87 365	104 565 121 754
88 371	105 606 123 645
89 411
90 412	107 624 125 PL personal
91 413	108 627 126 PL personal
92 423	109 631 127 PL personal
93 431	110 632 128 PL personal
94 432	111 654 129 PL personal
95 445	112 662 130 DPL
96 464	113 664 131 DPL
97 465	114 703 132 DPL
98 466	115 712 133 DPL
99 503	116 723 134 DPL
100 506	117 731 135 DPL
101 516	118 732 136 DPL
102 532	119 734 137 DPL
103 546	120 743 138 DPL

DPL	Codice

Codici PL/DPL (Continua)

DPL Codice DPL Codi
139	DPL 48 invertito
140	DPL 49 invertito
141	DPL 50 invertito
142	DPL 51 invertito
143	DPL 52 invertito
144	DPL 53 invertito
145	DPL 54 invertito
146	DPL 55 invertito
147	DPL 56 invertito
148	DPL 57 invertito
149	DPL 58 invertito
150	DPL 59 invertito
151	DPL 60 invertito
152	DPL 61 invertito
153	DPL 62 invertito
154	DPL 63 invertito
155	DPL 64 invertito

L Codice
156	DPL 65 invertito
157	DPL 66 invertito
158	DPL 67 invertito
159	DPL 68 invertito
160	DPL 69 invertito
161	DPL 70 invertito
162	DPL 71 invertito
163	DPL 72 invertito
164	DPL 73 invertito
165	DPL 74 invertito
166	DPL 75 invertito
167	DPL 76 invertito
168	DPL 77 invertito
169	DPL 78 invertito
170	DPL 79 invertito
171	DPL 80 invertito
172	DPL 81 invertito

173	DPL 82 invertito
174	DPL 83 invertito
175	DPL 84 invertito
176	DPL 85 invertito
177	DPL 86 invertito
178	DPL 87 invertito
179	DPL 88 invertito
180	DPL 89 invertito
181	DPL 90 invertito
182	DPL 91 invertito
183	DPL 92 invertito
184	DPL 93 invertito
185	DPL 94 invertito
186	DPL 95 invertito
187	DPL 96 invertito
188	DPL 97 invertito
189	DPL 98 invertito

Codici PL/DPL (Continua)

DPL	Codice
190	DPL 99 invertito
191	DPL 100 invertito
192	DPL 101 invertito
193	DPL 102 invertito
194	DPL 103 invertito
195	DPL 104 invertito
196 DPL	105 invertito 206
197	DPL 106 invertito
198 DPL	107 invertito 208
199	DPL 108 invertito

DPL 1

DPL	Codice
200	DPL 109 invertito
201	DPL 110 invertito
202	DPL 111 invertito
203	DPL 112 invertito
204	DPL 113 invertito
205	DPL 114 invertito
15 invertito	216 DPL personalizz
207	DPL 116 invertito
17 invertito	218 DPL personalizz
209	DPL 118 invertito

DPL	Codice
210	DPL 119 invertito
211	DPL 120 invertito
212	DPL 121 invertito
213	DPL 123 invertito
214	DPL personalizzato
215	DPL personalizzato
217	DPL personalizzato
219	DPL personalizzato

Italiano

GARANZIA LIMITATA MOTOROLA

INFORMAZIONI SULLA GARANZIA

Il rivenditore o concessionario Motorola autorizzato presso il quale è stata acquistata la radio ricetrasmittente Motorola e/o gli accessori originali adempirà a qualsiasi richiesta di garanzia e/o fornirà il servizio di garanzia. Per richiedere il servizio di garanzia, l'utente è tenuto a restituire la radio al proprio rivenditore o concessionario. Non restituire la radio a Motorola. Per ottenere il servizio di garanzia, è necessario presentare la ricevuta di acquisto o una prova di acquisto comparabile recante la data di acquisto. La radio ricetrasmittente deve, inoltre, mostrare chiaramente il numero di serie. La garanzia non sarà valida se i numeri di modello o serie presenti sul prodotto sono stati modificati, cancellati, rimossi o resi illeggibili.

• Difetti o danni risultanti da un utilizzo anomalo del Prodotto o alla mancata osservanza delle istruzioni fornite nel presente manuale dell'utente.
• Difetti o danni derivanti da utilizzo improprio, incidenti o negligenza.
• Difetti o danni derivanti da procedure errate di collaudo, funzionamento, manutenzione, regolazione o da alterazione o modifiche di qualsiasi tipo.
• Rotture o danni alle antenne che non siano causati direttamente da difetti di materiale o lavorazione.
• Prodotti sottoposti a disassemblaggi o riparazioni che possano influire negativamente sulle prestazioni o interferire con l'ispezione e il collaudo previsti per la verifica di una richiesta di garanzia.
• Difetti o danni dovuti a umidità, liquidi o versamenti.

Italiano

ACCESSORI

ACCESSORI PER L'AUDIO

N. parte Descrizione
00115	Microfono con altoparlanti remoti BR
00117	Cuffia con microfono omnidirezionale
00118	Auricolari con clip per microfono PTT BR
00168 Cuffia leggera

CARICABATTERIA

N. parte Descrizione
PMNN4434_R	Batteriaagli ioni di litio standard
PMNN4453_R	Batteriaagli ioni di litio ad alta capacità

USB

N. parte Descrizione
HKKN4028_	Cavo per clonazione da radio a radio
HKKN4027_Cavo di programmazione CPS

CARICABATTERIA

N. parte Descrizione
PMLN6385_	Kit caricabatteria a singola unità da tavolo standard (UK/EU)
PMLN6393_	Kit caricabatteria multiunità da tavolo standard (INT UK/EU)

ACCESSORI PER IL TRASPORTO

N. parte Descrizione

HKLN4510_Custodia girevole

Italiano

Alcuni accessori potrebbero essere:

disponibili o meno al momento dell'acquisto.

Contattare il punto vendita Motorola più

vicino o visitare il sito Web

www.motorolasolutions.com/XTSeries o

www.motorolasolutions.com/radios/

business per le informazioni più aggiornate

sugli accessori.

Nota

MOTOROLA, MOTO, MOTOROLA SOLUTIONS e il logo della M stilizzata sono marchi o marchi registrati di Motorola Trademark Holdings, LLC, utilizzati su licenza. Tutti gli altri marchi sono di proprietà dei rispettivi titolari.

Tutti i diritti riservati.
