Tipo di prodotto	Ricetrasmittente UHF PMR446
Marca	Motorola
Modello	TLKR T3
Gamma di frequenze	446 MHz (canali PMR446)
Numero di canali	8 canali
Codici di privacy	38 codici CTCSS e 83 codici DCS
Portata massima	Fino a 8 km in campo aperto
Potenza di trasmissione	0,5 W (500 mW)
Alimentazione	3 pile AAA o batteria ricaricabile NiMH (non incluse)
Autonomia	Circa 20 ore in standby (con pile)
Dimensioni (L x l x H)	160 x 55 x 30 mm circa
Peso (senza pile)	Circa 120 g
Funzioni principali	VOX (vivavoce), scansione canali, monitor, avviso di chiamata, indicatore batteria scarica
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Utilizzare solo gli accessori consigliati. Non esporre all'acqua.
Pezzi di ricambio e riparabilità	Pile/batteria e caricabatterie disponibili separatamente. Riparazione presso un centro autorizzato.
Informazioni generali	Omologato per l'uso in Europa (PMR446). Nessuna licenza richiesta.

Domande frequenti - TLKR T3 MOTOROLA

MANUALE UTENTE TLKR T3 MOTOROLA

TLKR T3 – Manuale per l'utente

Manual do Propriátrio TLKR T3

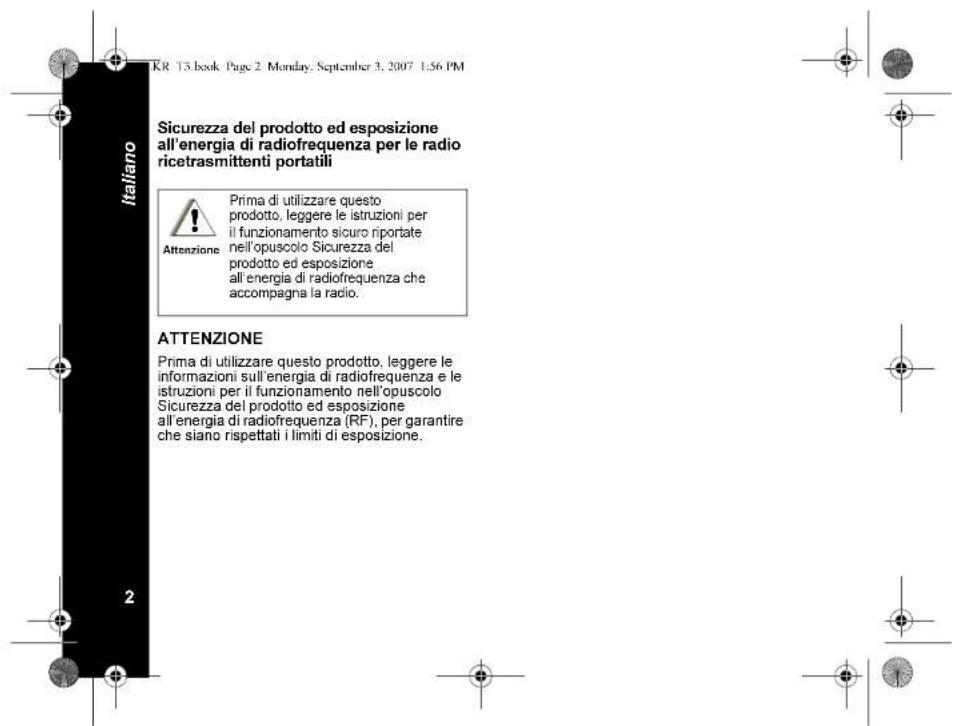

Sicurezza del prodotto ed esposizione all'energia di radiofrequenza per le radio ricetrasmittenti portatili 2

Caratteristiche 3 Display 3 Comandi e funzioni 4

Kit TLKR T3 .... 5 Inserimento della batteria .... 5 Icona dello stato batteria e avviso di batteria scarica .... 5 Funzionamento della radio .... 5

Accensione della radio e regolazione del volume 6 Regolazione del livello del suono

(toni tastiera) 6 Trasmissione 6

Navigazione del menu 6 Selezione di un canale 7 Scansione dei canali 7

Funzione Monitor 8 Invio di un tono di chiamata 8 Blocco tastiera 8 Risparmio energetico automatico 8

Tono di fine trasmissione (Roger beep) .. 8 Specifiche tecniche ..... 9 Tabella delle frequenze (MHz) ..... 9 Elenco degli accessori approvati ..... 9 Informazioni Sulla Garanzia ..... 10 Cosa Non è Coperto dalla Garanzia ..... 10 Informazioni Sui Diritti d'Autore ..... 11

La radio low tier PMR (Private Mobile Radio) è una radio leggera, piccola, che sta nel palmo di una mano. È il compagno ideale per chi ama lo sport, le escursioni, lo sci e la vita all'aria aperta, perché permette di tenersi in contatto con familiari e amici. Nei piani di vigilanza del quartiere (Neighbourhood Watch), è indispensabile per inviare comunicazioni urgenti. Compatta e innovativa, questa ricetrasmittente è dotata di molte funzioni.

Kit TLKR T3

Il kit comprende: due radio TLKR T3, due clips per cintura e il manuale per l'utente. La radio può essere alimentata anche da 3 batterie alcaline AAA (non incluse nel kit).

Inserimento della batteria opzionale La radio TLKR T3 è alimentata da 3 batterie alcaline AAA (non incluse). Se si preferiscor le batterie alcaline, si consiglia di utilizzare batterie di alta qualità.

1. Controllare che la radio sia spenta.
2. Premere su 19 per sbloccare il coperchio

del vano batteria, quindi rimuoverlo facendolo scorrere lungo le guide.

1. Inserire 3 batterie alcaline AAA (non incluse) nel vano batterie, facendo attenzione che i poli della batteria siano orientati come indicato dai simboli + e - all'interno del vano. Se le batterie non sono inserite correttamente, la ricetrasmittente non funziona.
2. Riposizionare il coperchio del vano batterie facendolo scorrere in posizione.

Icona dello stato batteria e avviso di batteria scarica

L'icona dello stato batteria visualizzato sul display della ricetrasmittente indica il livello di

lampeggia. In questo caso sostituire immediatamente le batterie alcaline.

Funzionamento della radio Per ottenere prestazioni ottimali dalla ricetrasmittente, leggere con attenzione il presente manuale prima di utilizzare la radio.

Accensione della radio e regolazione del volume

1. Per accendere la radio, premere e tener premuto il tasto MENU/ Per alzare il volume premere il tasto ▲ per abbassarlo, premere il tasto ▼
2. Per spegnere la radio, premere nuovamente e tener premuto il tasto MENU/

Regolazione del livello del suono (toni tastiera)

Ogni volta che si preme un tasto - eccettuato il tasto PTT - la radio emette un segnale acustico. Per disabilitare i toni tastiera, premere e tener premuto il tasto durante l'accensione della radio. Per abilitarli nuovamente, spegnere e riaccendere la radio senza premere il tasto

Trasmissione

Per comunicare con altri utenti:
1. Premere e tener premuto il tasto PTT e pariare chiaramente, con tono normale, tenendo il microfono a 5-8 cm di distanza dalla bocca. Durante la trasmissione, l'icona viene visualizzata sul display. Per evitare che la parte iniziale della trasmissione venga tagliata, aspettare qualche secondo prima di

parlare dopo aver premuto il pulsante PTT.

1. Dopo aver finito di parlare, rilasciare il tasto PTT. È quindi possibile ricevere le chiamate in arrivo. Durante la ricezione, l'icona viene visualizzata sul display.

Navigazione del menu

La funzione Menu consente di accedere alle funzioni avanzate della radio low tier PMR.

1. Per accedere al menu, premere il tasto MENU/
2. Premendo ulteriormente il tasto o MENU/ si scorre il menu fino a tornare alla modalità operativa "Normale".
3. È possibile uscire dai menu anche:
   a. premendo nuovamente e tenendo premuto il tasto MENU/
   b. premendo il tasto PTT;
   c. attendendo 10 secondi finché la radio torna automaticamente al modo "Normale".

È possibile controllare la presenza di segnali deboli sul canale corrente premendo un tasto.

Per abilitare la modalità operativa Monitor: Accedere al menu e scorrerlo fino a quando l'icona lampeggia.

- Premere /pernascoltare ininterrottamente. L'icona continua a lampeggiare.

Per disabilitare la modalità operativa Monitor: Premere il tasto MENU per tornare alla modalità operativa "Normale". L'icona smette di lampeggiare.

Invio di un tono di chiamata

La radio TLKR T3 dispone di un tono di chiamata che viene inviato alla pressione del

tasto ∠. Per inviare il tono di chiamata,

premere il tasto /e ilono verrà trasmesso.

Blocco tastiera

Per bloccare la tastiera:

Premere e tener premuto il tasto

display viene visualizzata l'icona

Per sbloccare la tastiera:

Premere e tener premuto il tasto L'icona scompare

Risparmio energetico automatico

La radio low tier PMR è dotata di un circuito appositamente progettato per prolungare notevolmente la durata delle batterie. Se, entro 3 secondi, la radio non rileva alcuna trasmissione o una chiamata in arrivo, entra automaticamente nella modalità di risparmio energetico. In questa modalità, la radio è in grado di ricevere le trasmissioni.

Tono di fine trasmissione (Roger beep)

Il tono "Roger beep" è un tono inviato per segnalare la fine della trasmissione (trasmissione con PTT). Se i toni della tastiera sono abilitati, il tono "Roger beep" viene instradato attraverso l'altoparlante. Questo tono viene inviato anche se i toni della tastiera sono disabilitati; non verrà tuttavia emesso attraverso l'altoparlante.

Per abilitare il tono "Roger beep":

Premere e tener premuto il tasto ▲urante

l'accensione della radio.

Per disabilitare il tono "Roger beep":

Spegnere a riaccendere la radio senza premere

il tasto ▲

Specifiche tecniche

Canali 8 PMR

Frequenza

operativa

Autonomia della batteria

20 ore tipica. - Batterie alcaline (lo di lavoro 5/5/90)

Tabella delle frequenze (MHz)

Canale Freq.

1 446,00625

2 446,01875

3 446,03125

4 446,04375

5 446,05625

6 446,06875

7 446,08125

8 446,09375

Elenco degli accessori approvati

Per l'acquisto di questi accessori rivolgersi al

propria rivenditore.

Codice parte

Motorola

00272 Clip per cintura T3

Informazioni Sulla Garanzia

Il concessionario o il rivenditore Motorola autorizzato presso il quale si è acquistato il ricetrasmettitore Motorola e/o gli accessori originali, accetteranno i reclami di garanzia e/o forniranno l'assistenza prevista dalla garanzia.

A questo fine si invita l'utente a restituire la radio al proprio concessionario o rivenditore. Non restituire la radio alla Motorola.

Per ricevere l'assistenza prevista dalla garanzia occorre presentare la ricevuta di acquisto o una prova di acquisto comparabile recante la data di acquisto. Il ricetrasmettitore deve anche mostrare chiaramente il numero di serie. La garanzia non è valida se i numeri di modello o serie del prodotto sono stati modificati,

cancellati, rimossi o resi illeggibili. Cosa Non è Coperto dalla Garanzia

Difetti o danni risultanti dall'uso del Prodotto in maniera anomala o dalla mancata osservanza delle istruzioni del presente manuale,

Difetti o danni derivanti da uso improprio, incidente o negligenza.

Difetti o danni derivanti da procedure errate di

collaudo, funzionamento, manutenzione, regolazione o da alterazioni o modifiche di qualsiasi tipo.

Danni ad antenne, salvo non siano causati direttamente da difetti di materiale o lavorazione.

Prodotti smontati o riparati in maniera tale da condizionare in modo avverso le prestazioni dell'unità o da impedire un controllo adeguato dell'unità al fine di verificare la validità del reclamo.

Difetti o danni dovuti a campo operativo. Difetti o danni dovuti a umidità, liquidi o versamenti.

Tutte le superfici di plastica e tutte le altre parti esposte esternamente che sono graffiate o danneggiate in conseguenza del nomale utilizzo.

Prodotti noleggiati su base temporanea.

Manutenzione e riparazione periodica o sostituzione di componenti dovuta al normale utilizzo e usura.

Informazioni Sui Diritti d'Autore

I prodotti Motorola descritti in questo manuale possono includere programmi Motorola protetti da diritti d'autore, memorie di semiconduttore archiviate o altri media. Le leggi degli Stati Uniti e di altri paesi garantiscono a Motorola determinati diritti esclusivi per programmi informatici protetti da diritti d'autore, ivi compreso il diritto esclusivo di copiare o riprodurre in qualsiasi forma i programmi Motorola protetti dai suddetti diritti.

Di conseguenza, nessun programma Motorola protetto da diritti d'autore contenuto nei prodotti Motorola descritti in questo manuale può essere copiato o riprodotto in alcuna maniera senza la previa autorizzazione scritta della Motorola. Inoltre, l'acquisto di prodotti Motorola non garantisce la concessione per via diretta, per implicazione, preclusione o altro di alcuna licenza ai sensi dei diritti d'autore, brevetti o richieste di brevetti di Motorola, ad eccezione della normale licenza d'uso non esclusiva ed esente da royalties che scaturisce per legge dalla vendita di un prodotto.

Motorola e il logo stilizzato M sono registrati negli Stati Uniti d'America. Ufficio marchi e brevetti.
