Produkttyp	UHF PMR446 Funkgerät
Marke	Motorola
Modell	TLKR T3
Frequenzbereich	446 MHz (PMR446-Kanäle)
Anzahl Kanäle	8 Kanäle
Vertraulichkeitscodes	38 CTCSS-Codes und 83 DCS-Codes
Maximale Reichweite	Bis zu 8 km im freien Feld
Sendeleistung	0,5 W (500 mW)
Stromversorgung	3 AAA-Batterien oder NiMH-Akku (nicht im Lieferumfang)
Betriebsdauer	Etwa 20 Stunden im Standby (mit Batterien)
Abmessungen (L x B x H)	Ca. 160 x 55 x 30 mm
Gewicht (ohne Batterien)	Ca. 120 g
Hauptfunktionen	VOX (Freisprechen), Kanal-Scan, Monitor, Anruf-Alarm, Batteriestandsanzeige
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Nur empfohlenes Zubehör verwenden. Nicht dem Wasser aussetzen.
Ersatzteile und Reparierbarkeit	Batterien/Akkus und Ladegerät separat erhältlich. Reparatur durch autorisiertes Zentrum.
Allgemeine Informationen	Für den Einsatz in Europa zugelassen (PMR446). Keine Lizenz erforderlich.

Häufig gestellte Fragen - TLKR T3 MOTOROLA

Wie schalte ich das Motorola TLKR T3 ein und aus?

Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Einschalten und gegen den Uhrzeigersinn bis zum Klick zum Ausschalten.

Wie wähle ich einen Kanal aus?

Drücken Sie die MENU-Taste, dann verwenden Sie die Pfeiltasten nach oben/unten, um einen Kanal von 1 bis 8 auszuwählen. Bestätigen Sie erneut mit MENU.

Wie verwende ich den VOX-Modus (Freisprechen)?

Drücken Sie MENU, bis 'VOX' angezeigt wird, dann drücken Sie die Pfeiltasten, um zu aktivieren oder deaktivieren. Stellen Sie bei Bedarf die Empfindlichkeit (1 bis 3) ein.

Wie groß ist die maximale Reichweite?

Die Reichweite kann im freien Feld bis zu 8 km betragen. In städtischer Umgebung oder mit Hindernissen kann sie auf 1-2 km reduziert sein.

Welchen Batterietyp soll ich verwenden?

Verwenden Sie 3 AAA-Alkalibatterien oder einen speziellen NiMH-Akku (separat erhältlich). Mischen Sie keine neuen und gebrauchten Batterien.

Wie stelle ich die Vertraulichkeitscodes (CTCSS/DCS) ein?

Drücken Sie MENU, um ins Untermenü zu gelangen, wählen Sie 'T' für CTCSS oder 'D' für DCS, wählen Sie mit den Pfeilen einen Code aus und bestätigen Sie.

Warum empfängt mein Funkgerät keine anderen Benutzer?

Überprüfen Sie, ob Sie denselben Kanal und denselben Vertraulichkeitscode wie die anderen verwenden. Stellen Sie sicher, dass die Reichweite ausreicht und die Antenne nicht blockiert ist.

Wie verwende ich die Scan-Funktion?

Drücken Sie die SCAN-Taste (oder MENU dann 'SC'), um den Kanal-Scan zu starten. Das Gerät stoppt auf einem aktiven Kanal. Drücken Sie PTT, um den Scan zu beenden.

Was bedeutet das blinkende Batteriesymbol?

Das blinkende Batteriesymbol zeigt einen schwachen Akku an. Ersetzen Sie die Batterien oder laden Sie den Akku so schnell wie möglich auf.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Außenseite. Verwenden Sie niemals Lösungsmittel oder Chemikalien. Entfernen Sie die Batterien vor einer gründlichen Reinigung.

BEDIENUNGSANLEITUNG TLKR T3 MOTOROLA

TLKR T3 Benutzerhandbuch

Hinweise zur Produktsicherheit und
Funktfrequenzstrahlung bei
Handfunkgeräten. 2
Funktionen und Leistungsmerkmale .... 3
Display 3

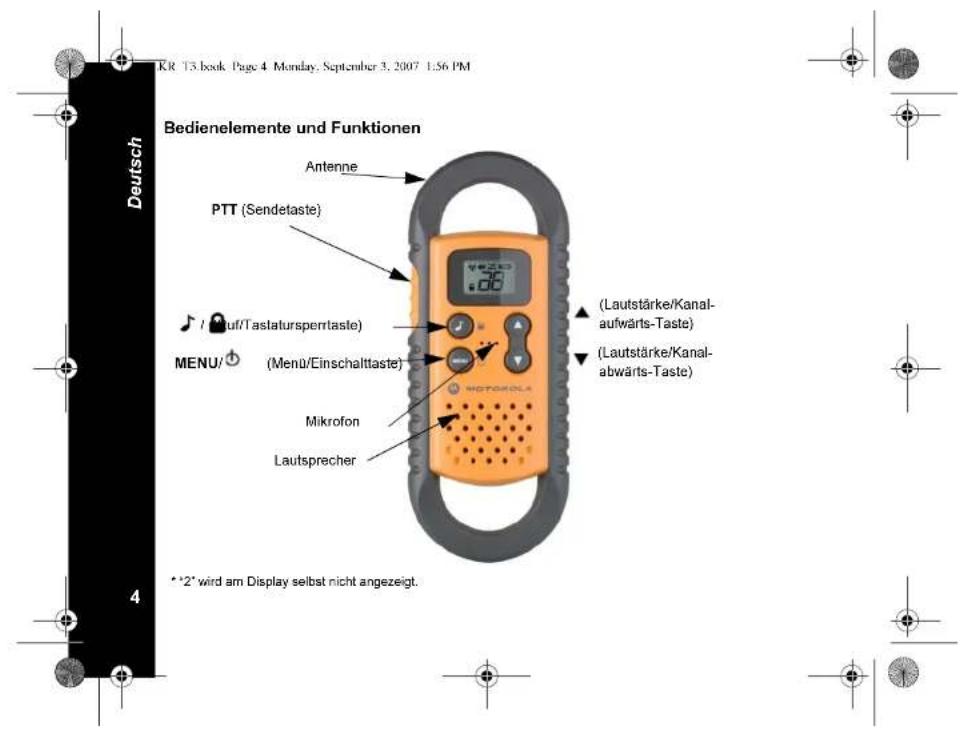

Bedienelemente und Funktionen ..... 4

Lieferumfang 5

Optionale Batterien installieren 5

Akkustandanzeige und Hinweis auf leeren

Akku/leere Batterien 5

Funkgerät benutzen 5

Funkgerät einschalten und

Lautstärke regeln 6

Toneinstellungen (Tastentöne) 6

Sprachrufe tätigen 6

Menu-Navigation 6

Wählen eines Kanals 7

Kanal-Scanfunktion 7

Monitor-Modusfunktion 8

Senden eines Rufhinweistons 8

Tastalursperre 8

Automat. Sparfunktion 8

Roger-Zirpton 8

Technische Daten 9

Frequenztabelle (MHz) 9

Liste des zugelassenen Zubehörs....9

Garantieinformationen 10

Garantieausschluss 10

Copyrightinformationen 11

Deutsch

1

Funktionen und Leistungsmerkmale

• 8 PMR-Kanäle

• bis zu 5 km Reichweite*

• Roger-Zirpton

- Akkustandanzeige

• Kanalüberwachung

- Kanal-Scan

• Tastatursperre

* Die Reichweite kann je nach Betriebsumfeld und/oder topografischen Bedingungen varieren.

1. Lautstärkeregler
2. Empfang/Senden-Anzeige
3. Tastatursperrenanzeige
4. Scan-Betriebsanzeige
5. Akkustandanzeige
6. Kanalanzeige

Wir gratulieren Ihnen zum Erwerb des PMR-Funkgeräts (Einstiegsmodell für den privaten Gebrauch). Sie haben ein leichtes, handliches Funkgerät erstanden, das sich ausgezeichnet zum Einsatz bei sportlichen Betätigungen wie Wandern, Schifahren und anderen Freizeitbeschäftigungen eignet, bei denen Sie in Kontakt mit Familie und Freunden bleiben möchten. Im Urlaub, in der Freizeit oder im Verein - dieses Funkgerät sorgt stets für effiziente Kommunikation. Das kompakte und hochmoderne Gerät ist mit einer Vielzahl von Funktionen ausgestattet.

Lieferumfang

Der Lieferumfang umfasst zwei TLKR T3 Funkgeräte, zwei Gürtelclips und die vorliegende Anleitung. Das Gerät kann auch mit 3 AAA-Alkalibatterien betrieben werden (nicht inbegriffen).

Optionale Batterien installieren

Ihr TLKR T3 Funkgerät kann auch mit 3 AAA-Alkalibatterien betrieben werden (nicht inbegriffen). Bei Verwendung von Alkalibatterien wird der Gebrauch qualitativ hochwertiger Batterien empfohlen. Alkalibatterien einlegen: 1) Stellen Sie sicher, dass das Funkgerät abgeschaltet ist (OFF).

2) Entfernen Sie den Batteriefachdeckel, indem
Sie auf das Symbol drücken, so dass der
Deckel abgenommen werden kann
3) Legen Sie drei AAA Alkalibatterien (nicht inbegriffen) in das Fach ein. Beachten Sie dabei die + und – Symbole innen im Fach. Werden die Batterien nicht korrekt ausgerichtet eingelegt, funktioniert das Funkgerät nicht.
4) Bringen Sie den Deckel wieder an, indem Sie ihn an Ort und Stelle schieben.

Akkustandanzeige und Hinweis auf leeren Akku/leere Batterien

Das Gerät ist mit einem Akkustandmesser ausgestattet, der den Status des Akkus/der Batterien am Display anzeigt. Bei niedrigem Stand blinkt das Symbol für die Akkustandanzeige 📄. In diesem Fall sind die Batterien sofort auszutauschen.

Funkgerät benutzen

Bitte lesen Sie diese Anleitung vor der Erstverwendung Ihres neuen Funkgeräts vollständig durch, um seine Funktionen und Vorteile voll auszuschöpfen.

Funkgerät einschalten und Lautstärke regeln

1. Halten Sie zum Einschalten des Funkgeräts die Taste MENU/ gedrückt. Zum Höherstellen der Lautstärke drücken Sie auf ▲Zum Leiserstellen der Lautstärke drücken Sie auf ▼.

2. Zum Ausschalten des Funkgeräts halten Sie erneut MENU/ gedrückt.

Toneinstellungen (Tastentöne)

Ihr Funkgerät gibt bei jeder Tastenbetätigung (außer bei Drücken von PTT) einen Piepton ab. Zum Deaktivieren dieses Pieptons halten Sie beim Einschalten die Taste ▼ gedrückt. Zum Aktivieren dieses Pieptons schalten Sie das Funkgerät aus und wieder ein, ohne die Taste ▼ zu drücken.

Sprachrufe tätigen

Einsatz des Funkgeräts für Gespräche:

1. Halten Sie die Sendetaste (PTT) gedrückt und sprechen Sie klar und deutlich 5 bis 8 cm vom Mikrofon entfernt. Während Sie senden, scheint das Symbol vom Display auf. Damit der Anfang Ihrer Nachricht nicht abgeschnitten wird, drücken Sie die Sendetaste und pausieren kurz, bevor Sie zu sprechen beginnen.

2. Nachdem Sie fertig gesprochen haben, geben

Sie die Sendetaste frei. Nun können Sie ankommende Rufe empfangen. Während Sie empfangen, scheint das Symbol am Display auf.

Menü-Navigation

Für den Zugriff auf die fortgeschrittenen Funktionen des PMR Einstiegsmodells ist Ihr Funkgerät mit einer Menüfunktion ausgestattet:

1. Drücken Sie MENU/ um das Menü aufzurufen.
2. Durch weitere Betätigung von MENU durchlaufen Sie das Menü, bis Sie wieder in den normalen Betriebsmodus gelangen.
3. Andere Arten, die Menüfunktion zu verlassen:
   a. Halten Sie MENU/erneut gedrückt.
   b. Drücken Sie die Sendetaste (PTT)
   c. Warten Sie 10 Sekunden und das Gerät schaltet automatisch wieder auf den normalen Betriebsmodus zurück.
    I[Kanal-Scanfunktion\nIhr PMR Einstlegsfunkgerät ist mit einer Kanal-Scanfunktion ausgestattet, mit deren Hilfe alle 8 Kanäle mühelos abgetastet werden können. Wird ein aktiver Kanal erfasst, pausiert das Funkgerät auf diesem Kanal, bis er wieder frei ist. Nach einer Pause von 2 Sekunden nimmt das Funkgerät den Scan-Vorgang danach wieder auf. Wenn Sie die Sendetaste (PTT) drücken, während der Scan-Vorgang auf einem Kanal pausiert, können Sie auf diesem Kanal senden.\nZur Aktivierung des Kanal-Scans gehen Sie wie folgt vor:\nRufen Sie das Menü auf. Gehen Sie durch das Menü, bis das Symbol ➡akt. Drücken Sie 🎨.
Zur Deaktivierung des Kanal-Scans gehen Sie wie folgt vor:\nDrücken Sie MENU/ 🔒 oder PTT.

Monitor-Modusfunktion

Mit Ihrem PMR Funkgerät können Sie mit einem Tastendruck den aktuellen Kanal auf schwache Signale abhören.

Zur Aktivierung des Monitor-Modus gehen Sie wie folgt vor:

Rufen Sie das Menü auf. Gehen Sie durch das Menü, bis das Symbol linkt.

- Für ununterbrochenes Zuhören drücken Sie

. Das Symbol 📁inkt weiterhin.

Zur Deaktivierung des Monitor-Modus gehen Sie wie folgt vor:

Drücken Sie auf MENU/um in den normalen Betriebsmodus zu wechseln und das Symbol hört auf zu blinken.

Senden eines Rufhinweistons

Ihr TLKR T3 Funkgerät ist mit einem Rufton ausgestattet, der gesendet wird, wenn Sie die

Taste / betätigen. Zum Senden des Ruftons

drücken Sie ♩. Der Ton wird gesendet.

Tastatursperre

Zum Sperren der Tastatur: Halten Sie /- Das Symbol wird angezeigt.

Zum Entsperren der Tastatur: Halten Sie / Das Symbol wird nicht mehr angezeigt

Automat. Sparfunktion

Ihr Funkgerät ist mit einer Sonderschaltung ausgestattet, mit der sich die Lebensdauer der Batterien bedeutend verlängern lässt. Erfolgt innerhalb von 3 Sekunden keine Übertragung oder kommt kein Ruf an, schaltet das Funkgerät auf Sparmodus. Das Funkgerät kann in diesem Betriebsmodus weiterhin Übertragungen empfangen.

Roger-Zirpton

Der Roger-Zirpton ist ein Ton, der gesendet wird, um das Ende einer Übertragung anzuzeigen (PTT-Übertragung). Der Roger-Zirpton kann über den Lautsprecher gehört werden, wenn die Tastentöne aktiviert sind. Dieser Ton wird auch bei deaktivierten Tastentönen gesendet. In diesem Fall ist der Ton jedoch nicht über den Lautsprecher vernehmbar.

Einschalten des Roger-Zirptons:

Drücken und halten Sie ▲edrückt, während Sie

das Funkgerät einschalten

Ausschalten des Roger-Zirptons:

Schalten Sie das Funkgerät aus und wieder ein,

ohne die Taste ▲u drücken.

Technische Daten

Kanäle 8 PMR

Betriebs- 446.00625 - 446.09375 MHz

frequenz

Strom-

versorgung

3 AAA Alkalibatterien

(nicht inbegriffen)

Reichweite bis zu 5 km

Batterie-

Lebensdauer

20 Stunden (typisch) -

Alkalibatterien (5/5/90

Betriebseinsatzzyklus)

Frequenztabelle (MHz)

Kanal Frequenz

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Liste des zugelassenen Zubehörs

Bittle wenden Sie sich an Ihren Einzel- oder

Fachhändler, um diese Zubehörteile zu beziehen

Motorola Beschreibung

Artikelnr.

00272 T3 Gürtelclip

Der autorisierte Motorola Händler oder Vertriebsfirmar, bei dem Sie Ihr Motorola Sprechfunkgerät und/oder das Originalzubehör gekauft haben nimmt Garantieansprüche entgegen und/oder bietet die entsprechenden Garantieleistungen.

Bringen Sie bitte Ihr Sprechfunkgerät zu Ihrem Händler oder Vertriebsfirma, um Ihre Garantieleistungen in Anspruch zu nehmen. Bringen Sie das Sprechfunkgerät nicht zu Motorola Damit Sie die Garantieleistungen in Anspruch nehmen können, müssen Sie den Kaufbeleg oder einen vergleichbaren Kaufnachweis vorlegen, aus dem das Kaufdatum hervorgeht. Auf dem -Sprechfunkgerät muss außerdem die Seriennummer deutlich erkennbar sein. Die Garantieansprüche werden hinfällig, wenn die Typen oder Seriennummern auf dem Produkt geändert, entfernt oder ungültig gemacht wurden.

Garantieausschluss

Defekte oder Schäden, die sich aus unsachgemäßer oder unüblicher Handhabung oder Nichtbefolgung der in diesem Handbuch vorgegebenen Anweisungen ergeben. Defekte oder Schäden, die auf Missbrauch, Unfall oder Versäumnis zurückzuführen sind.

Defekte oder Schäden, die auf nicht ordnungsgemäßes Testen, Betreiben. Warten, Einstellen oder auf irgendwelche Änderungen und Modifikationen zurückzuführen sind. Bruch oder Beschädigung der Antennen, sofern dies nicht direkt auf Material- oder Verarbeitungsfehler zurückzuführen ist. Produkte, die so zerlegt oder repariert worden sind, dass sie den Betrieb des Produkts oder eine angemessene Untersuchung und Prüfung zur Feststellung des Garantieanspruches unmöglich machen.

Defekte oder Schäden aufgrund der Reichweite. Defekte oder Schäden aufgrund von Feuchtigkeitseinwirkungen und Eindringen von Flüssigkeiten. Alle Kunststoffoberflächen und alle anderen freilegenden Teile, die durch normale Nutzung zerkratzt oder beschädigt sind. Produkte, die über einen beschränkten Zeitraum gemietet sind. Regelmäßige Wartung und Reparatur oder Auswechseln von Teilen aufgrund normaler Nutzung, Verschleißerscheinungen und Abnutzung.

Die in diesem Handbuch beschriebenen Produkte von Motorola enthalten eventuell urheberrechtlich geschützte, in Halleleitspeichern oder anderen Medien gespeicherte Programme. In den Vereinigten Staaten und anderen Ländern verfügt Motorola über gewisse gesetzliche Rechte bezüglich urheberrechtlich geschützter Computerprogramme, einschließlich dem exklusiven Recht, die urheberrechtlich geschützten Motorola-Programme zu kopieren oder zu vervielfältigen.

Dementsprechend ist es untersagt, urheberrechtlich geschützte Motorola-Computerprogramme, die in den in diesem Handbuch beschriebenen Produkten enthalten sind, auf irgendeine Weise zu kopieren oder zu vervielfältigen, soweit nicht ausdrücklich schriftlich zugestanden. Darüber hinaus stellt der Kauf dieses. Motorola-Produkts nicht eine im Rahmen von Motorolas Urheberrechts oder Motorolas Patente oder Patentanmeldungen gewährte Lizenz dar, sei diese ausdrücklich oder stillsweigend, durch Verwirkung oder anderweitig, außer der normalen, nichtexklusiven, gesetzlich durch den Verkauf eines Produkts entstehenden gebührenfreien Lizenz für den Gebrauch.

MOTOROLA, das M Logo und alle anderen Markenzeichen sind geschützte Warenzeichen der Firma Motorola, Inc. © Reg. U.S. Pat. & Tm. Off. © Motorola, Inc. 2007
