TLKR T3 - Walkie-talkie MOTOROLA - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato TLKR T3 MOTOROLA en formato PDF.
| Tipo de producto | Walkie-talkie UHF PMR446 |
| Marca | Motorola |
| Modelo | TLKR T3 |
| Rango de frecuencias | 446 MHz (canales PMR446) |
| Número de canales | 8 canales |
| Códigos de privacidad | 38 códigos CTCSS y 83 códigos DCS |
| Alcance máximo | Hasta 8 km en campo abierto |
| Potencia de emisión | 0,5 W (500 mW) |
| Alimentación | 3 pilas AAA o batería recargable NiMH (no incluidas) |
| Autonomía | Aproximadamente 20 horas en espera (con pilas) |
| Dimensiones (Largo x Ancho x Alto) | Aproximadamente 160 x 55 x 30 mm |
| Peso (sin pilas) | Aproximadamente 120 g |
| Funciones principales | VOX (manos libres), escaneo de canales, monitor, alerta de llamada, indicador de batería baja |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No utilizar productos abrasivos. |
| Seguridad | Utilizar únicamente los accesorios recomendados. No exponer al agua. |
| Piezas de repuesto y reparabilidad | Pilas/batería y cargador disponibles por separado. Reparación por un centro autorizado. |
| Información general | Homologado para uso en Europa (PMR446). No se requiere licencia. |
Preguntas frecuentes - TLKR T3 MOTOROLA
Preguntas de los usuarios sobre TLKR T3 MOTOROLA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Walkie-talkie en formato PDF gratis! Encuentra tus instrucciones TLKR T3 - MOTOROLA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TLKR T3 de la marca MOTOROLA.
MANUAL DE USUARIO TLKR T3 MOTOROLA
Manual del usuario de TLKR T3
nomales) - Piles alcalines
Seguridad del producto y exposición a la
radiofrecuencia (RF) de los transceptores
bidirecciones portatiles. 2
Características 3
Pantalla

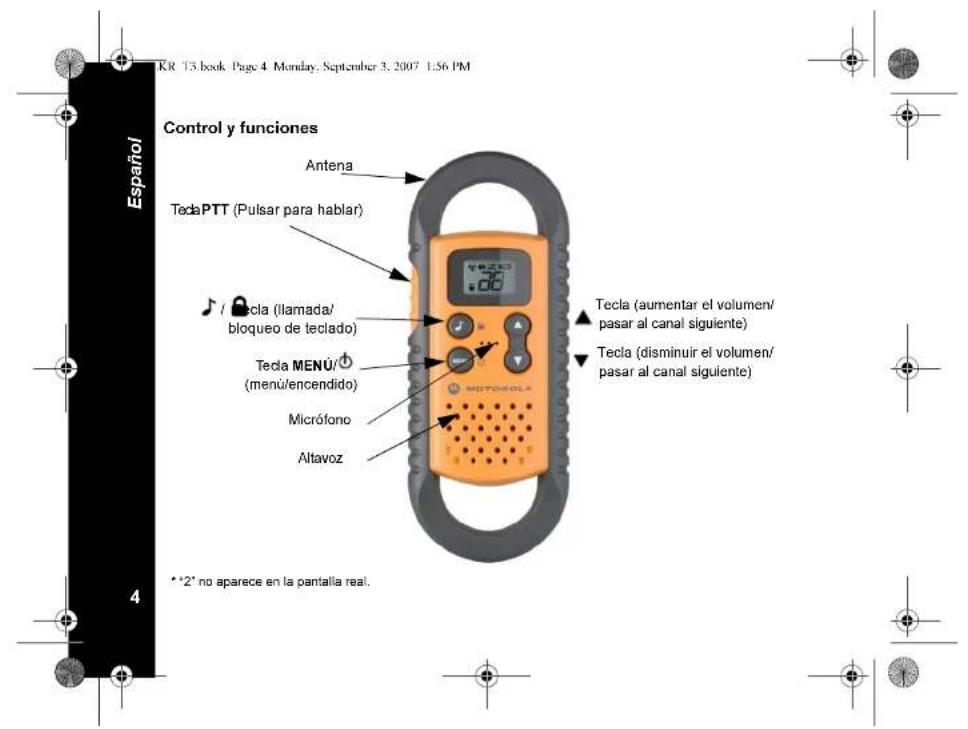

Control y funciones 4
Contenido del paquete 5
Instalación de la batería ..... 5
Nivel de la batería y alerta de
bateria baja 5
Uso del transceptor 5
Encendido del transceptor y ajuste del
volumen. 6
Ajuste del sonido (pitidos de las teclas) .. 6
Habla por el transceptor ..... 6
Navegación por el menú 6
Selección del canal 7
Función de exploración de canales ..... 7
Función de modo de supervisión ..... 8
Transmisión de un tono de alerta de
llamada 8
Bloqueo del teclado 8
Función de ahorro automático de energía 8
Pitido de mensaje recibido 8
Especificaciones 9
Tabla de frecuencias 9
Lista de Accesorios Aprobados....9
Información Sobre la Garantía ..... 10
Lo que No está Cubierto por la Garantia .. 10
Información Sobre el Copyright.....11
- 8 canales de transceptor móvil privado (PMR).
• Rango de alcance de hasta 5 kilómetros* - Pitido de mensaje recibido.
- Medidor del nivel de la batería.
- Supervisión de canales.
- Exploración de canales.
- Bloqueo de teclado.
* El rango puede variar en función de las condiciones ambientales o topográficas.
Pantalla
- Indicador de volumen
- Indicador de transmisión y recepción
- Indicador del bloqueo del teclado
- Indicador de exploración
- Medidor del nivel de la batería
- Indicador de canal
Le felicitamos por la compra de este transceptor de nivel inferior PMR (transceptor móvil privado). Este producto es un transceptor ligero y de dimensiones reducidas. Puede utilizarlo en eventos deportivos para permanecer en contacto con su familia y amigos, al practicar esquí o senderismo, cuando esté al aire libre o si participa en patrullas vecinales, para poder estar comunicado en todo momento. Este dispositivo compacto de última generación está equipado con numerosas funciones.
Contenido del paquete
El paquete contiene dos transceptores TLKR T3, dos pinzas de cinturón y esta guía de referencia. El dispositivo funciona con tres pilas alcalinas AAA (no incluidas).
Instalación de la batería opcional El transceptor TLKR T3 utiliza tres pilas alcalinas AAA (no incluidas). Si utiliza pilas alcalinas, le recomendamos que utilice pilas alcalinas de primera calidad. Instalación de las pilas alcalinas:
-
Compruebe que el transceptor esté desconectado.
-
Extraiga la cubierta del compartimento para pilas pulsando en la marca Miteslizando la cubierta.
- Coloque tres pilas alcalinas AAA (no incluidas) en el compartimento para pilas. No olvide guiarse por los símbolos + y – del compartimento. Si instala las pilas de forma incorrecta, el dispositivo no funcionará.
- Coloque de nuevo la cubierta del compartimento para pilas deslizándola hasta su sitio.
Nivel de la batería y alerta de batería baja
La unidad cuenta con un medidor del nivel de la batería en la pantalla en el que se indica el estado de la batería. Cuando el nivel de la batería es bajo, el icono del medidor de nivel parpadea. Cambie las pilas alcalinas inmediatamente.
Uso del transceptor
Con el fin de aprovechar al máximo este nuevo transceptor, lea esta guía de referencia en su totalidad antes de intentar poner en marcha la unidad.
Encendido del transceptor y ajuste del volumen
- Mantenga pulsada la tecla MENU/ para encender el transceptor y aumente el volumen pulsando la tecla Para disminuir el volumen, pulse la tecla ▼
- Mantenga pulsada la tecla MENU/ de nuevo para apagar el transceptor.
Ajuste del sonido (pitidos de las teclas)
El transceptor emite un pitido cada vez que se pulsa una de las teclas (excepto la tecla PTT). Para desactivar este sonido, mantenga pulsada la tecla val encender el transceptor.
Para activar este sonido, apague el transceptor y enciéndalo de nuevo sin pulsar la tecla ▼
Habla por el transceptor
Para hablar por el transceptor:
- Mantenga pulsada la tecla PTT y hable en un tono de voz claro y normal manteniendo el micrófono a entre 5 y 8 cm de su boca. Mientras transmite, el icono aparecerá en la pantalla. Para evitar que se corte la primera parte de la transmisión, realice una breve pausa antes de pulsar la tecla PTT
para comenzar a hablar.
- Cuando haya terminado de hablar, suelte la tecla PTT. Ahora podrá recibir llamadas entrantes. Mientras recibe, el icono aparecerá en la pantalla.
Navegación por el menú
Para acceder a las funciones avanzadas del transceptor de nivel inferior PMR, éste dispone de una función de menú.
- Para acceder al menù, pulse la tecla MENÚ/
- Si pulsa de nuevo la tecla MENÚ/ se desplazará por el menú hasta volver al modo de funcionamiento "normal".
- Para salir de la función del menú, también puede:
a. mantener pulsada la tecla MENÚ/ de nuevo;
b. pulsar la tecla PTT;
c. esperar durante 10 segundos a que la unidad vuelva automáticamente al modo "normal".
I["Función de exploración de canales El transceptor de nivel inferior PMR dispone de una función de exploración de canales que le permitirá explorar los ocho canales fácilmente. Cuando el transceptor detecte un canal activo, se detendrá en ese canal hasta que se quede libre. Tras una pausa de dos segundos, el transceptor continuará con la exploración. Si pulsa la tecla PTT mientras la exploración se ha detenido en un canal, podrá transmitir en dicho canal. Para activar la exploración de canales: Acceda al menú. Desplácese por el menú hasta que parpadee el icono 📄 pulse la tecla 🎨️ Para desactivar la exploración de canales: Pulse las teclas MENÚ/ 🔒 o PTT."]
Para activar el pitido de mensaje recibido: Mantenga pulsada la tecla ▲l encender el transceptor.
Para desactivar el pitido de mensaje recibido: Apague el transceptor y enciéndelo de nuevo sin pulsar la tecla
Especificaciones
Canales 8 canales de transceptor móvil privado.
Frecuencia operativa
Entre 446,00625 y 446,09375 MHz.
Fuente de alimentación Tres pilas alcalinas AAA (no incluidas).
Rango Hasta 5 km
Duración de la 20 horas aproximadamente. - batería Pilas alcalinas (ciclo de funcionamiento 5/5/90).
Tabla de frecuencias (MHz)
Canal Frecuencia
1 446,00625
2 446,01875
3 446,03125
4 446,04375
5 446,05625
6 446,06875
7 446,08125
8 446,09375
Lista de Accesorios Aprobados
Para adquirir los siguientes accesorios, póngase en contacto con su distribuidor o comercio.
Número de
referencia de
Motorola
00272 Pinza de cinturón de T3
Español
Información Sobre la Garantía
El distribuidor autorizado de Motorola o detallista donde usted compró la radio bidireccional Motorola, y/o los accesorios originales atenderá su reclamacion y/o le proveerá servicio bajo garantía. Por favor devuelva la radio a su distribuidor o comerciante detallista para solicitar servicio bajo garantía. No devuelva la radio a Motorola. Para poder recibir el servicio bajo garantía, debe presentar su recibo de compra o prueba sustitutiva comparable de compra que lleva la fecha de compra. La radio bidireccional deberá mostrar también el número de serie. La garantía no será aplicable si el tipo o número de serie en el producto han sido alterados, borrados, quilados, o dañados de modo ilegible.
Lo que No está Cubierto por la Garantía
Los defectos o daños que resulten del uso del Producto en otro uso fuera del normal y habitual o por no seguir las instrucciones de este manual del usuario.
Los defectos o daños producidos por uso indebido, accidente o negligencia.
Los defectos o daños producidos por pruebas, operaciones, mantenimiento o ajuste inadecuados, o cualquier alteración o modificación
de cualquiera índole.
Rotura o daño de las antenas a menos que sea causado directamente por defectos en el material o mano de obra.
Los productos desmontados o reparados de tal manera que afectan adversamente la función o impiden la inspección y la prueba adecuadas para verificar la reclamación bajo garantía.
Defectos o daños debidos al alcance de los equipos.
Defectos o daños debido a humedad, líquidos o derrames.
Toda superficie de plástico y todas las otras partes expuestas al exterior que estén rayadas o dañadas debido a uso normal.
Productos alquilados sobre una base temporal.
Mantenimiento periódico y reparación o reemplazo de parles debido a uso normal y al desgaste.
Información Sobre el Copyright
Los productos Motorola descritos en este manual pueden incluir programas de Motorola con derecho del Copyright (derechos de autor).
memorias de semiconductores almacenada u otros medios. Las leyes en los Estados Unidos y otros países salvaguardan, para Motorola, ciertos derechos exclusivos sobre los programas de informática (de computador) con derecho del Copyright, que atañe al derecho exclusivo de copiar o reproducir en cualquier forma los
programas de Motorola con derecho del Copyright.
Por tanto, para cualquier programa de informática (computador) de Motorola con derecho del
Copyright contenido en los productos descritos de Motorola en este manual no está permitida su copia o reproducción de ninguna manera sin el permiso expreso y escrito de Motorola. Además, la compra de productos de Motorola no se considerará que conceden directa o indicará este o inciplinación inreadimiento
indirectamente o por implicación, impedimento legal, o de otro modo. cualquier licencia conforme
a los derechos del Copyright, patentes o aplicaciones de patente de Motorola, excepto para las regalías normales no exclusivas de libre
licencia de uso que surgen de la operación de la ley en la venta de un producto.
MOTOROLA, el logo estilizado M Logo y todas las otras marcas comerciales indicadas como tal son marcas registradas de Motorola, Inc. © Reg. U.S. Pat. & Tm. Off.
Como desbloquear o teclado:
Cerca de 20 horas. -
Pihas alcalinas
00272 Clip de cinto T3
