Type de produit	Talkie-walkie UHF PMR446
Marque	Motorola
Modèle	TLKR T3
Gamme de fréquences	446 MHz (canaux PMR446)
Nombre de canaux	8 canaux
Codes de confidentialité	38 codes CTCSS et 83 codes DCS
Portée maximale	Jusqu'à 8 km en champ libre
Puissance d'émission	0,5 W (500 mW)
Alimentation	3 piles AAA ou bloc rechargeable NiMH (non inclus)
Autonomie	Environ 20 heures en veille (avec piles)
Dimensions (L x l x H)	160 x 55 x 30 mm environ
Poids (sans piles)	Environ 120 g
Fonctions principales	VOX (mains libres), balayage de canaux, moniteur, alerte d'appel, indication de batterie faible
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement les accessoires recommandés. Ne pas exposer à l'eau.
Pièces détachées et réparabilité	Piles/bloc batterie et chargeur disponibles séparément. Réparation par un centre agréé.
Informations générales	Homologué pour une utilisation en Europe (PMR446). Aucune licence requise.

FOIRE AUX QUESTIONS - TLKR T3 MOTOROLA

Comment allumer et éteindre le Motorola TLKR T3 ?

Tournez le bouton de volume dans le sens horaire pour allumer et dans le sens antihoraire jusqu'à un clic pour éteindre.

Comment sélectionner un canal ?

Appuyez sur le bouton MENU, puis utilisez les touches fléchées haut/bas pour choisir un canal de 1 à 8. Validez avec MENU à nouveau.

Comment utiliser le mode VOX (mains libres) ?

Appuyez sur MENU jusqu'à afficher 'VOX', puis appuyez sur les touches fléchées pour activer ou désactiver. Réglez la sensibilité (1 à 3) si nécessaire.

Quelle est la portée maximale ?

La portée peut atteindre jusqu'à 8 km en champ libre. En milieu urbain ou avec des obstacles, elle peut être réduite à 1-2 km.

Quel type de piles utiliser ?

Utilisez 3 piles AAA alcalines ou un bloc batterie rechargeable NiMH spécifique (vendu séparément). Ne mélangez pas piles neuves et usagées.

Comment régler les codes de confidentialité (CTCSS/DCS) ?

Appuyez sur MENU pour accéder au sous-menu, sélectionnez 'T' pour CTCSS ou 'D' pour DCS, choisissez un code avec les flèches, puis validez.

Pourquoi mon talkie-walkie ne capte-t-il pas d'autres utilisateurs ?

Vérifiez que vous êtes sur le même canal et le même code de confidentialité que les autres. Assurez-vous que la portée est suffisante et que l'antenne n'est pas obstruée.

Comment utiliser la fonction de balayage (scan) ?

Appuyez sur le bouton SCAN (ou MENU puis 'SC') pour lancer le balayage des canaux. L'appareil s'arrête sur un canal actif. Appuyez sur PTT pour arrêter le balayage.

Que signifie l'icône de batterie clignotante ?

L'icône de batterie clignotante indique une batterie faible. Remplacez les piles ou rechargez le bloc batterie dès que possible.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez jamais de solvants ou de produits chimiques. Retirez les piles avant un nettoyage en profondeur.

MODE D'EMPLOI TLKR T3 MOTOROLA

Manuel de l'utilisateur TLKR T3

Sécurité et exposition aux fréquences radio

pour portatifs émetteurs-récepteurs ..... 2

Caractéristiques 3

Ecran 3

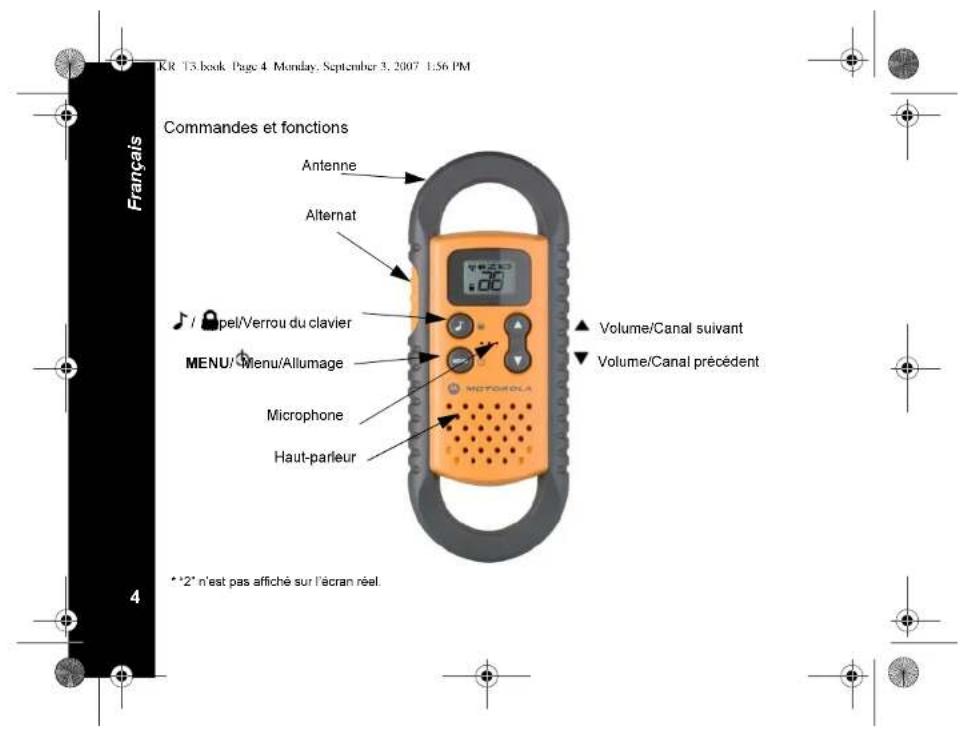

Commandes et fonctions 4

Contenu de l'emballage 5

Installation de la batterie 5

Niveau de charge et avertissement de

batterie faible 5

Utilisation de la radio 5

Pour allumer la radio et régler le volume

sonore 6

Pour régler la tonalité des touches ..... 6

Pour émettre avec votre radio ..... 6

Navigation dans le Menu 6

Choisir un canal 7

Balayage des canaux .... 7

Mode Ecoute 8

Pour envoyer une tonalite

d'avertissement d'appel 8

verrouillage du clavier .... 8 Économique automatique d'incertre...

Economiseur automatique d'énergie .... 8

Bip de confirmation 8

Spécifications 9

Table des fréquences (MHz) 9

Liste des accessoires approuvés ..... 9

Informations sur La Garantie ..... 10

Ce Qui N'est Pas Couvert Par

La Garantie 10

Informations sur Les Droits d'Auteur ... 11

Français

1

• Jusqu'à 5 km de portée *

• Bip de confirmation

- Indicateur du niveau de charge

• Écoute des canaux

• Balayage des canaux

• Verrouillage du clavier

* La portée peut varier selon les conditions topographiques et/ou environnementales.

1. Indicateur du volume
2. Indicateur d'émission/réception
3. Témoin de verrouillage du clavier
4. Indicateur de balayage
5. Indicateur du niveau de charge
6. Indicateur du numéro de canal

Nous vous félicitons d'avoir choisi une radio PMR (Private Mobile Radio) d'entrée de gamme. C'est un modèle léger qui tient facilement dans la main. Vous pouvez l'utiliser pour rester en contact avec la famille, les amis, en randonnée, au ski, ou autres activités de plein-air, ou pour participer à la surveillance d'voisinage et assurer des communications viales. Ce modèle état de l'art est compact, mais offre un grand nombre de fonctions.

Contenu de l'emballage

L'emballage contient deux radios TLKR T3, deux pinces de ceinture et ce guide d'utilisation. Vous pouvez utiliser votre radio avec trois piles alcalines AAA (non fournies).

Installation de la batterie optionnelle Votre radio TLKR T3 est alimentée par trois piles alcalines AAA (non fournies). Nous conseillons d'utiliser des piles alcalines de haute qualité.

Pour installer les piles alcalines :

1. Vérifiez que la radio est éteinte.

2. Pour retirer la porte du compartiment,

appuyez sur le logo et faites-la glisser.

1. Installez les trois piles alcalines AAA (non fournies) dans le compartiment. Veillez à bien respecter les polarités (symboles + et - indiqués dans le compartiment). Si les batteries ne sont pas installées correctement, la radio ne pourra pas fonctionner.

2. Remettez en place la porte du compartiment en la faisant glisser.

Niveau de charge et avertissement de batterie faible

Votre radio est équipée d'un indicateur de charge affiché à l'écran qui vous permet de connaître l'état de la batterie. Lorsque le niveau de la batterie est faible, l'indicateur clignote. Rechargez le pack batterie ou mettez immédiatement des piles alcalines neuves.

Utilisation de la radio

Pour utiliser votre nouvelle radio de manière optimale, lisez attentivement ce guide dans sa totalité avant d'essayer d'utiliser la radio.

Pour allumer la radio et régler le volume sonore

1. Appuyez et maintenez la touche MENU/ pour allumer la radio. Appuyez sur la touche ▲ pour augmenter le volume. Pour baisser le volume, appuyez sur la touche ▼
2. Appuyez et maintenez la touche MENU/ pour éteindre la radio.

Pour régler la tonalité des touches

Une tonalité retentit chaque fois que vous appuyez sur l'une des touches (sauf l'Alternat). Pour désactiver la tonalité des touches, appuyez et maintenez la touche pendant que vous allumez la radio. Pour activer la tonalité des touches, éteignez et rallumez la radio sans appuyer sur la touche

Pour émettre avec votre radio

Lorsque vous voulez parler à d'autres usagers :

1. Appuyez et maintenez l'Alternat et parlez d'une voix normale dans le microphone placé entre 5 et 8 cm de la bouche. Chaque émission est signalée par l'apparition de l'icône 🌐l'écran. Pour éviter que le début l'émission soit tronqué, marquez une courte pause après avoir appuyé sur l'Alternat et

avant de parler.

1. Lorsque vous avez terminé de parler, relâchez l'Alternat. Lorsque l'Alternat est relâché, vous pouvez écouter/recevoir des appels. La réception est signalée par l'affichage de l'icône

Navigation dans le Menu

Un menu affiche les fonctions du TLKR T3.

1. Pour ouvrir le menu, appuyez sur la touche MENU/
2. Pour faire défiler les options du menu, appuyez à répétition sur la touche MENU/ jusqu'à ce que la radio sorte du menu et revienne en mode "Normal".
3. Pour sortir du menu, vous pouvez aussi
   a. Appuyer et maintenir la touche MENU/
   b. Appuyer sur l'Alternat.
   c. Attendre 10 secondes pour que la radio revienne automatiquement en mode "Nomal".

Votre TLKR T3 permet d'entendre les signaux faibles sur le canal sélectionné en appuyant sur une touche.

Pour activer le mode Écoute : Ouvrez le menu. Appuyez sur la touche du menu jusqu'à ce que l'icône ♠lignote.

- Appuyez sur / pour écouter en continu. L'icône continue de clignoter. Pour désactiver le mode Écoute :

Appuyez sur MENU/ pour revenir en mode "Normal" et l'icône cesse de clignoter.

Pour envoyer une tonalité d'avertissement d'appel

Votre radio TLKR T3 permet d'envoyer une tonalité d'appel en appuyant sur la touche

Pour envoyer une tonalité d'appel,

appuyez très brièvement sur la touche La tonalité est envoyée.

Verrouillage du clavier

Pour verrouiller le clavier :

Appuyez et maintenez la touche L'icône est affichée.

Pour déverrouiller le clavier :

Appuyez et maintenez la touche L'icône est plus affichée.

Économiseur automatique d'énergie

Votre radio est équipée d'un circuit spécial qui permet de prolonger considérablement l'autonomie de la batterie. En l'absence d'émission ou d'appel reçu pendant 3 secondes, votre radio passe en mode Économiseur d'énergie. Dans ce mode, la radio peut recevoir tous les appels qui lui sont destinés.

Bip de confirmation

Ce bip signale la fin d'une émission (Alternat). Si la tonalité des touches est activée, le bip de confirmation est audible dans le haut-parleur. Il est émis même si la tonalité des touches est désactivée, mais dans ce cas il n'est pas audible dans le haut-parleur.

Pour activer le bip de confirmation : Table des fréquences (MHz)

Appuyez et maintenez la touche pendant

que vous allumez la radio

Pour désactiver le bip de confirmation :

Éteignez et rallumez la radio sans appuyer sur

la touche ▲

Spécifications

Canaux 8 PMR

Fréquence 446.00625 - 446.09375 MHz

operationnelle

Unité

d'alimentation

3 piles alcalines AAA

(non fournies)

Portée Jusqu'à 5 km

Autonomie de

la batterie

20 heures (conditions

(cycle d'utilisation 5/5/90)

Canal Fréq.

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Liste des accessoires approuvés

Veuillez contacter votre distributeur pour

acquérir ces nouveaux accessoires

Référence

Motorola

00272 T3 Attache ceinture

Informations sur La Garantie

Le fournisseur ou le détaillant Motorola autorisé chez lequel vous avez acheté votre radio Motorola et/ou les accessoires d'origine honorera une réclamation de garantie et/ou fournira un service de garantie.

Veuillez renvoyer votre radio à votre fournisseur ou détaillant pour réclamer le service de garantie. Ne renvoyez pas la radio à Motorola.

Pour avoir le droit de recevoir un service de garantie, vous devez présenter votre récépissé d'achat ou une autre preuve comparable portant la date de l'achat. La radio devra également afficher clairement le numéro de série. La garantie ne sera pas applicable si le type ou les numéros de série du produit ont été manipulés, supprimés, enlevés ou rendus illisibles.

Ce Qui N'est Pas Couvert Par La Garantie

Les défauts ou les dommages résultant de l'utilisation du produit d'une façon autre que de la façon normale ou correctement personnalisée, ou bien en ne suivant pas les instructions données dans le manuel d'utilisation.

Les défauts ou les dommages provenant d'un usage inadapté, impropre, d'un accident ou d'une négligence.

Les défauts ou les dommages causés par des tests, une utilisation, un entretien, un réglage, une manipulation ou une modification incorrects de quelque sorte que ce soit.

Une rupture ou un endommagement des antennes, à moins qu'il/elle soit causé(e) directement par des défauts du matériel ou une malfaçon.

Les produits démontés ou réparés d'une manière telle que cela affecte défavorablement les performances ou empêche une inspection et des tests adéquats pour vérifier toute réclamation de garantie.

Des défauts ou des dommages causés par la portée.

Des défauts ou des endommagements causés par l'humidité, les liquides ou les épanchements.

Toutes les surfaces en plastique et toutes les autres parties exposées aux éléments extérieurs qui sont rayées ou endommagées en raison d'un usage normal.

Les produits loués sur une base temporaire. Une maintenance et une réparation périodiques ou le remplacement des pièces en raison d'une usure et d'un usage normaux.

Informations sur Les Droits d'Auteur

Les produits Motorola décrits dans ce manuel peuvent inclure des programmes Motorola, des mémoires à semiconducteurs programmées et d'autres médias protégés par des droits d'auteur. Les lois des États-Unis et des autres pays réservent à Motorola certains droits exclusifs pour les programmes informatiques protégés par des droits d'auteur, y compris le droit exclusif de copier ou de reproduire sous quelque forme que ce soit, les programmes de Motorola protégés par des droits d'auteur.

En conséquence, tous les programmes informatiques pour lesquels Motorola est le détenteur des droits d'auteur décrits dans ce manuel ne peuvent pas être copiés ou reproduits de quelque manière que ce soit, sans la permission expresse écrite de Motorola. L'achat des produits de Motorola ne sera en outre pas considéré comme donnant directement ou par implication, non-recevabilité ou autre, de licence aux termes des droits d'auteurs, de brevets ou de demandes de brevets de Motorola, à l'exception de la licence normale non-exclusive sans redevances d'utilisation qui découle de la mise en application de la loi lors de la vente d'un produit.

Motorola, le logo M stylisé et les autres marques citées en tant que telles dans le présent document sont des marques de Motorola, Inc. Tous droits réservés.
