Ürün Tipi	UHF PMR446 Telsiz
Marka	Motorola
Model	TLKR T3
Frekans Aralığı	446 MHz (PMR446 kanalları)
Kanal Sayısı	8 kanal
Gizlilik Kodları	38 CTCSS kodu ve 83 DCS kodu
Maksimum Menzil	Açık alanda 8 km'ye kadar
İletim Gücü	0,5 W (500 mW)
Güç Kaynağı	3 adet AAA pil veya şarj edilebilir NiMH pil paketi (dahil değil)
Pil Ömrü	Beklemede yaklaşık 20 saat (pillerle)
Boyutlar (U x G x Y)	Yaklaşık 160 x 55 x 30 mm
Ağırlık (pilsiz)	Yaklaşık 120 g
Ana İşlevler	VOX (eller serbest), kanal tarama, monitör, çağrı uyarısı, düşük pil göstergesi
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Aşındırıcı ürünler kullanmayın.
Güvenlik	Yalnızca önerilen aksesuarları kullanın. Suya maruz bırakmayın.
Yedek Parçalar ve Onarılabilirlik	Piller/pil paketi ve şarj cihazı ayrı olarak temin edilebilir. Onarım yetkili bir servis tarafından yapılmalıdır.
Genel Bilgiler	Avrupa'da kullanım için onaylıdır (PMR446). Lisans gerektirmez.

Sık sorulan sorular - TLKR T3 MOTOROLA

Motorola TLKR T3 nasıl açılır ve kapatılır?

Açmak için ses düğmesini saat yönünde, kapatmak için bir tık sesi duyana kadar saat yönünün tersine çevirin.

Bir kanal nasıl seçilir?

MENU düğmesine basın, ardından 1-8 arası bir kanal seçmek için yukarı/aşağı ok tuşlarını kullanın. Tekrar MENU ile onaylayın.

VOX (eller serbest) modu nasıl kullanılır?

'VOX' görünene kadar MENU'ye basın, ardından etkinleştirmek veya devre dışı bırakmak için ok tuşlarına basın. Gerekirse hassasiyeti (1-3) ayarlayın.

Maksimum menzil nedir?

Menzil açık alanda 8 km'ye kadar ulaşabilir. Şehir içinde veya engeller olduğunda 1-2 km'ye düşebilir.

Hangi tür piller kullanılmalıdır?

3 adet AAA alkalin pil veya özel şarj edilebilir NiMH pil paketi (ayrı satılır) kullanın. Yeni ve eski pilleri karıştırmayın.

Gizlilik kodları (CTCSS/DCS) nasıl ayarlanır?

Alt menüye girmek için MENU'ye basın, CTCSS için 'T' veya DCS için 'D' seçin, oklarla bir kod seçin ve onaylayın.

Telsizim neden diğer kullanıcıları algılamıyor?

Diğerleriyle aynı kanal ve aynı gizlilik kodunda olduğunuzu kontrol edin. Menzilin yeterli olduğundan ve antenin engellenmediğinden emin olun.

Tarama (scan) işlevi nasıl kullanılır?

Kanalları taramaya başlamak için SCAN düğmesine (veya MENU ardından 'SC') basın. Cihaz aktif bir kanalda durur. Taramayı durdurmak için PTT'ye basın.

Yanıp sönen pil simgesi ne anlama gelir?

Yanıp sönen pil simgesi düşük pil anlamına gelir. Pilleri değiştirin veya pil paketini mümkün olan en kısa sürede şarj edin.

Cihaz nasıl temizlenir?

Dış yüzeyi temizlemek için yumuşak ve kuru bir bez kullanın. Asla solvent veya kimyasal madde kullanmayın. Derinlemesine temizlikten önce pilleri çıkarın.

KULLANIM KILAVUZU TLKR T3 MOTOROLA

TLKR T3 Kullanıcı Kilavuzu

Çift yönlü seyyar telsizler için ürün güvenliği ve rf işini 2

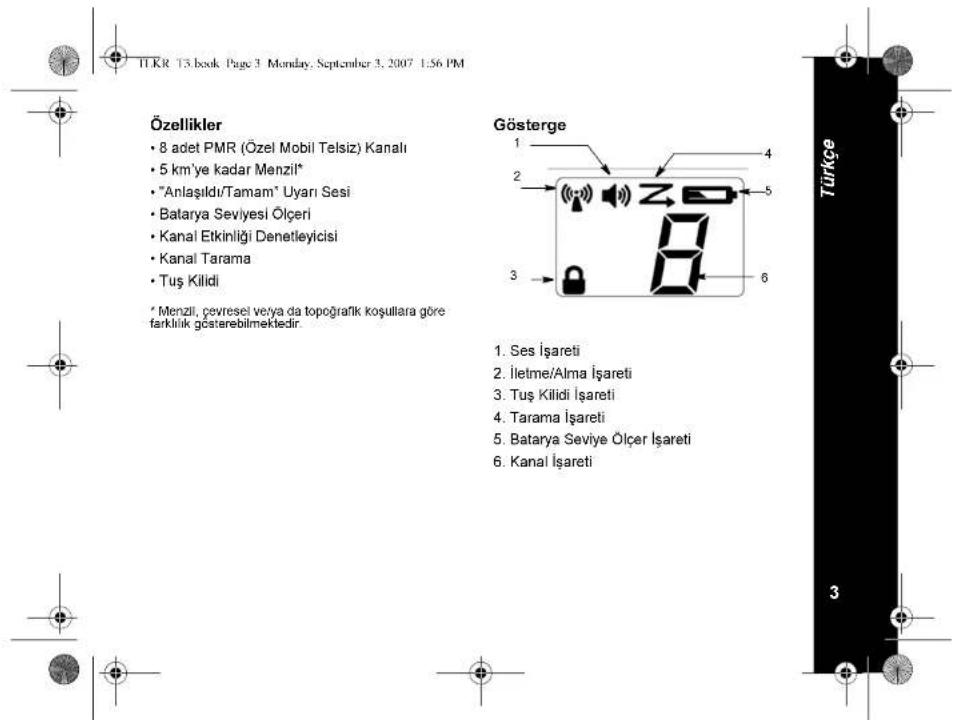

Özellikler 3

Gösterge

Kontrol ve Özellikler 4

Paket içeriği 5

İsteğe Bağlı Bataryanın Yerleştirilmesi ... 5

Batarya Seviyesi ve Düşük

Batarya Uyarısı 5

Telsizin Kullanımı 5

Telsizin Açılması (On) ve Ses Ayarı ..... 6

Tuş Sesi Ayarı (Tuş Bipleri) 6

Telsizinizle Konuşma 6

Mehude Gezimme 6 Kanal Sagiri 7

Kanal Seçimi 7 Kanal Toramo Özelliği 7

Kanal Tarama Özelliği 7 İzleme Kini Özelliği 8

Cağrı Uyarı Tonu İletimi 8

Tuş Kılıldi 8

Otomatik Güç Tasarrufu Özelliği ..... 8

"Anlaşıldı/Tamam" Uyarı Sesi 8

Teknik Özellikler 9

Frekans Çizelgesi (MHz) 9

Onayli Aksesuarlar Listesi. 9

Garanti Bilgisi 10

Garanti Kapsaminda Oimayan Durumiar 10 Telif Hakku Bilgisi 11

Tell Hakki Bigisi....11

• 5 km'ye kadar Menzil*

• "Anlaşıldı/Tamam" Uyarı Sesi

- Batarya Seviyesi Ölçeri

- Kanal Etkinliği Denetleyicisi

- Kanal Tarama

• Tuş Kilidi

* Menzli, çevresel veya da topoğrafik koşullara göre farklılık gösterebilmektedir.

1. Ses İşareti
2. İletme/Alma İşareti
3. Tuş Kilidi İşareti
4. Tarama Işareti
5. Batarya Seviye Ölçer İşareti
6. Kanal İşareti

PMR (Özel Mobil Telsiz) Düşük Kademeli (Low Tier) telsiz aldığınız için kutlanz. Bu ürün, çok hafif ve avuç içi büyüklüğünde bir telsizdir.

Bu telsizi, yürüyüş, kayak, açık hava etkinlikleri gibi sportif faaliyetlerde arkadaşlarınız ve ailenizle bağlantınızı kopartmamak ya da canlı bir haberleşme ortamı yaratarak civarınızı izlemek için kullanabilirsiniz. Bu kompakt ve gelişmiş cihaz birçok özellikle donatılmıştır.

Paket içeriği

Pakette iki adet TLKR T3 telsizi, iki adet kemer kancası ve bu kullanım kılavuzu bulunmaktadır. Telsizinizi 3 adet AAA alkalin (pakete dâhil değildir) pille çalıştırabilirsiniz.

İsteğe Bağlı Bataryanın Yerleştirilmesi

Telsizinizi 3 adet AAA alkalin (pakete da değildir) pil kullanmaktadır. Alkalin pil kullanacaksanız bunların yüksek kaliteli olmasını tavsiye ederiz.

Alkalin pilleri yerleştirmek için:

1. Telsizinizin kapalı (OFF) olduğundan emin olun.

2. Retinin üzerine bastırarak ve bölme muhafazasını kaydırarak batarya bölme muhafazasını çıkartın ve kapağı alın.

3. 3 adet AAA alkalin bataryayı (pakete dâhil değildir) batarya bölmesine yerleştirin. Bataryaların + ve – uçlarının doğru olduğundan emin olun. Bataryaların yanlış yerleştirilmesi durumunda telsiz çalışmayacaktır.
4. Yerine kaydırarak batarya bölmesi muhafazasını yerine takın.

Batarya Seviyesi ve Düşük Batarya Uyarısı

Telsizin göstergesinde bir batarya seviye ölçeri bulunmaktadır. Bu, bataryanın durumunu göstermektedir. Telsizin bataryası azalmışsa, batarya seviye ölçer işareti ■■■■ sönecektir. Alkaline bataryaları hemen değiştirin.

Telsizin Kullanımı

Telsizinizin tüm özelliklerinden tam olarak faydalanabilmek için, üniteyi kullanmaya başlamadan önce bu başvuru kılavuzunu tamamen okuyunuz.

Telsizin Açılması (On) ve Ses Ayarı

1. Telsizi açmak için MENU/ tuşunu basılı tutun ve sesi yükseltmek için de şüşuna basın. Sesi kısmak için şüşuna basın.
2. Telsizi kapatmak (OFF) için yeniden MENU/ tuşunu basılı tutun.

Tuş Sesi Ayarı (Tuş Bipleri)

Tuşlara her basınızda telsiziniz bir bip sesi çıkartır (PTT tuşu hariç).

Bu sesi kapatmak (OFF) için telsiziniz açıklken bir süre νυşunu basılı tutun. Bu sesi açmak (ON) için, νυşuna basmadan telsiziniz kapatın (OFF) sonra yeniden açın (ON).

Telsizinle Konuşma

Telsizi kullanarak başkalarıyla konuşmak için:

1. PTT tuşunu basılı tutun ve mikrofondan 5 – 8 cm uzaklıktan net ve normal bir sesle konuşun. Ses iletimi yaparken göstergede simgesi görünecektir. Ses iletiminizin ilk bölümünün kaybolmaması için konuşmaya başlamadan önce PTT (Bas-Konus) tuşuna bastıktan sonra kısa bir süre bekleyin.
2. Konuşmanız bittikten sonra PTT (Bas-Konus) luşunu serbest bırakın. Artık gelecek

konuşmaları alabilirsiniz. Ses iletimi alırken göstergede simgesi görünecektir.

Menüde Gezinme

PMR Düşük Kademeli telsizinizin gelişmiş özelliklerinden yararlanmanız için telsiziniz bir Menü (Menu) özelliği bulunmaktadır.

1. Menüye girmek için MENU/ıçsuna basın.
2. Bundan sonra MENU/tüşuna basarak "Normal" çalışma kipine geri dönene kadar Menü içinde gezebilirsiniz.
3. Menü işlevinden çıkmak için diğer yöntemler: a. MENU/daşuna yeniden basın.
   b. PTT (Bas-Konus) tuşuna basın.
   c. Telsiz otomatik olarak "Nomal" kipe dönene kadar 10 saniye bekleyin.

İzleme Kipi Özelliği

PMR Düşük Kademeli telsiziniz, bir tuşa basıldığında mevcut kanal üzerindeki zayıf sinyalleri dinlemenize olanak sağlamaktadır. İzleme Kipini açmak (ON) için: Menüye girin. Jimgesi yanıp sönene kadar menüde ilerleyin.

- Sürekli dinleme kipi için /tusına basın.

simgesi sürekli yanıp sönecektir

İzleme Kipini kapatmak (OFF) için:

"Normal" kipe dönmek için MENU/tuşuna basın. İimgesi artık yanıp sönmeyecektir.

Çağrı Uyarı Tonu İletimi

TLKR T3 telsiziniz 1 adet çağrı tonuyla

donatılmıştır. A tutu na bastığınızda bu çağrı tonu iletilecektir. Çağrı tonunu iletmek için

/ Muşuna hafifçe dokunun. Ton iletilecektir.

Tuş Kılıldi

Tuş takımını kilitlemek için:

tuşunu basılı tutun

görünecektir.

Tuş takımı kilidini kapatmak için:

fusunu basili tutun

kaybolacaktır.

Otomatik Güç Tasarrufu Özelliği

PMR Düşük Kademeli telsiziniz bataryaların ömrünü önemli derecede arttıran eşsiz bir devre ile donatılmıştır. 3 saniye içinde ileti alınmıyor ve gönderilmiyorsa telsiziniz otomatik olarak Güç Tasarrufu kipine geçecektir. Telsiziniz bu kıpte yine ileti almaya devam edebilecektir.

"Anlaşıldı/Tamam" Uyarı Sesi

Anlaşıldı/Tamam Uyan Sesi, iletimin tamamlandığını (PTT (Bas-Konuş) iletiminin) belirtmek için gönderilen bir BIP sesidir. Anlaşıldı/Tamam uyan sesi, Bip Tuşu açık olduğunda hoparlörden duyulabilir. Bip Tuşu kapalı olsa bile Anlaşıldı/Tamam uyan sesi itelilir. Ancak bu sefer Anlaşıldı/Tamam sesi hoparlörden duyulmayacaktır.

Anlaşıldı/Tamam Uyarı Sesinin AÇMAK

(ON) için:

Telsizi açarken Aşunu basili tutun.

Anlaşıldı/Tamam Uyan Sesinin KAPATMAK

(OFF) için:

▲ tuşuna basmaksızın telsizi kapatın (OFF), sonra yeniden açın (ON).

Teknik Özellikler

Kanal Sayısı 8 adet PMR

(Ozel Telsiz Kanali)

isletme

Güç Kaynağı 3 adet AAA Alkalin Pil

(cihazla birlikte

verilmemektedir)

Menzil 5 km'ye kadar

Batarya Ömrü 20 saat tipik -

Alkalin Piller

(5/5/90 çalışma çevrimi)

Frekans Çizelgesi (MHz)

Kanal Frekans

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

Onayli Aksesuarlar Listesi

Bu aksesuarlan satın almak için lütfen bayiinizle ya da saticınızla temas kurunuz

Motorola

Parça No:

00272 T3 kemer kancası

Motorola çift yönlü telsizinizi ve/ya da orijinal aksesuarlarını satın aldığınız yetkili Motorola bayisi ya da saticısı garanti taleplerini kabul edecek ve/ya da garanti hizmeti sunacaktır.

Garanti hizmeti talep etmek için lütfen telsinizi satın aldığınız bayi ya da satıcıya geri götürünüz. Telsizleri Motorola'ya göndermeyin.

Garanti hizmetini almaya hak kazanmak için, üzerinde telsizinizin satın aldığınız tarih olan satış faturanızı ya da ona eş değer başka bir kabul edilebilir belgeyi ibraz etmeniz lazımdır. Çift yönlü telsizinizin seri numarasının açık bir şekilde görünmesi de gerekecektir. Model ya da seri numarası değişmiş, sililmiş, çıkartılmış ya da okunaksız hale gelmiş ürünler garanti kapsamında olmayacaktır.

Garanti Kapsamında Olmayan Durumlar Ürünün normal ve mutat olmayan ya da bu kullanıcı kılavuzunda yer alan talimatlara uygun olmayacak şekilde kullanımından kaynaklanan anzalar ve hasarlar.

Yanlış kullanım, kaza ya da ihmalden kaynaklanan arızalar ve hasarlar.

Uygun olmayan test etme, bakım, ayar ya da her türlü değişiklik ya da tadilat sonucu oluşan arızalar ve hasarlar.

Doğrudan işçilik ya da malzeme hatalarından kaynaklanmadığı sürece antenlerin kırılması ya da hasar görmesi.

Performans üzerinde tersi etki yapacak ya da herhangi bir garanti talebini doğrulamak için yeterli denetimlerin ve testlerin yapılmasına engel olacak şekilde parçalara ayrılmış ya da onarılmış ürünler.

Menzile bağlı olan arızalar ve hasarlar. Rutubete, sıvılara ya da sıvı döküntülerine bağlı olan arızalar ve hasarlar.

Normal kullanıma bağlı olarak çizilmiş ya da hasar görmüş tüm plastik parçalar ve dış etkilere açık diğer tüm parçalar.

Geçici bir süre kiraya verilmiş ürünler. Normal kullanım sonucu eskime ve aşınmaya bağlı olarak yapılan periyodik bakımlar, onarımlar ya da parça değişimleri.

Telif hakkı alınmış Motorola programları, saklanmış yarı-ileten bellekler ya da diğer medyalar da bu kılavuzda tanımlanan Motorola ürünleri arasında sayılmaktadır. ABD ve diğer ülkelerdeki Yasalar, telif hakkı alınmış Motorola programlarının herhangi bir şekilde kopyalanması ya da yeniden üretilmesi için olan özel haklar da dahil olmak üzere, telif hakkı alınmış bilgisayar programları için olan bazı özel hakları Motorola için saklı tutar.

Buna bağlı olarak, bu kılavuzda tanımlanan Motorola ürünlerinde kullanılan telif hakkı alınmış hiçbir Motorola bilgisayar programı, Motorola'nın yazılı izni alınmaksızın hiçbir şekilde kopyalanamaz ya da yeniden üretilemez. Ayrıca, Motorola ürünlerinin satın alınması, bu ürünün satışında uygulanan yasanın meydana çıkarttığı münhasir olmayan telif ücretsiz normal lisans hariç olmak üzere, Motorola telif hakları, patentlen ve patent uygulamaları altında olan hiçbir lisansın, doğrudan ya da zimnen, hukuki engel ya da başka herhangi bir yolla satın alan kişiye geçmesini sağlamamaktadır.

MOTOROLA, Özgün bir biçimde yaratılmış M logosu ve işbu belgede görülen diğer tüm ticari markalar, Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off. un ticari markalarıdır. © Motorola, Inc. 2007
