Ürün Türü	Telsiz
Marka	Motorola
Model	XT400
Frekans Bandı	PMR446
İletim Gücü	0,5 Watt
Kanal Sayısı	16
Anten	Çıkarılamaz
Güç Kaynağı	Şarj Edilebilir Lityum-iyon Pil
Pil Ömrü (standart pil)	20 saate kadar (ekonomi modu açıkken)
Ana Fonksiyonlar	VOX/iVOX eller serbest, kanal tarama, şifreleme, telsiz klonlama, CPS yazılımı ile programlama
Bakım	Nemli yumuşak bir bezle temizleyin; suya daldırmayın; alkol veya deterjan kullanmayın
Güvenlik	Piller ve şarj cihazları için güvenlik talimatları; RF maruziyeti sınırlı, profesyonel kullanım
Dahil Aksesuarlar	Şarj yuvası, güç adaptörü, fiş adaptörleri, kılıf
Garanti	Motorola Solutions Sınırlı Garantisi

Sık sorulan sorular - XT400 MOTOROLA

Telsiz nasıl açılıp kapatılır?

Açmak için Açma/Kapama/Ses düğmesini saat yönünde çevirin. Kapatmak için klik sesi duyana kadar saat yönünün tersine çevirin.

Ses seviyesi nasıl ayarlanır?

Açma/Kapama/Ses düğmesini sesi artırmak için saat yönünde, azaltmak için saat yönünün tersine çevirin.

Kanal nasıl değiştirilir?

Kanal seçici düğmesini istediğiniz kanala çevirin. Telsiz kanal numarasını sesli olarak bildirir.

Neden bir kanalda hiçbir şey duymuyorum veya parazit sesleri var?

Parazit azaltma kodunun (CTCSS/DPL) doğru ayarlandığını kontrol edin. Statik gürültü devam ederse, SB1 düğmesine basarak izlemeyi etkinleştirin.

Eller serbest (VOX) işlevi nasıl kullanılır?

Uyumlu bir VOX aksesuarı takın, telsizi açın ve mikrofona konuşun. İletim otomatik olarak etkinleşir. Ayrıca, açılışta PTT'ye basarak aksesuar olmadan iVOX'u da etkinleştirebilirsiniz.

Frekanslar ve kodlar nasıl programlanır?

Açılışta PTT ve SB1'e basılı tutarak Gelişmiş Yapılandırma Modu'na girin. Frekans, CTCSS/DPL kodu ve kanal başına şifreleme ayarlamak için düğmeleri kullanın.

Bir telsiz nasıl klonlanır?

Bir çoklu ünite şarj cihazı (MUC) veya telsizden telsize klonlama kablosu kullanın. Kaynak telsizi klonlama moduna alın (açılışta PTT + SB2) ve kılavuzdaki talimatları izleyin.

Pil şarj olmazsa ne yapmalı?

Telsizin/pilin şarj cihazına doğru takıldığını, temas noktalarının temiz olduğunu ve şarj cihazının fişe takılı olduğunu kontrol edin. LED kırmızı hızlı yanıp sönüyorsa, pil arızalı olabilir veya sıcaklık uygun değildir.

Telsiz nasıl temizlenir?

Dışını temizlemek için nemli yumuşak bir bez kullanın. Telsizi suya daldırmayın ve alkol veya deterjan kullanmayın.

İletişim menzili nedir?

Menzil açık alanda 9 km'ye kadar çıkabilir. Binalar, yoğun ağaçlar ve araçlar menzili azaltır. En iyi menzil için engellerden kaçının ve telsizler arasında en az 1,5 m mesafe bırakın.

KULLANIM KILAVUZU XT400 MOTOROLA

Açık Kaynak Yazilimi Yasal Bildirimleri:

Bu Motorola Solutions Ürünü, Açık Kaynak Yazilimi icermektedir. Lisanslar, kabuller, gerekli telif bildirimleri ve dioer kullanışartlariyla ilgili bilgiler icin bu Motorola

Solutions Ürününe ait olan ve asağidaki adreste yer alan Belgelere bakin:

http://businessonline.motorolasolutions.com

Git: Kaynak Merkezi > Ürün Bilgileri > Kılıvuz > Aksesuarlar.

ICINDEKILER

ICINDEKILER 1

BILGISAYAR YAZILIMI TELIF HAKLARI . .4

GUVENLIK 5

BATARYA VE ŞARJ CİHAZI GÜVENLIK

BilgILERi. 6

GUVENLI CALISTIRMA YONERGELERI . . .7

TELSIZEGENELBAKIS 9

TELSIZ PARÇALARI. 9

Açma/Kapatma/Ses Düğmesi. 10

Kanal Seim Dugmesi. 10

Akesuar Baglantisi 10

Model Etiketi 10

Mikrofon 10

Anten. 10

LEDGöstergesi. 10

On Dugmeler. 10

Yan Dugmeler. 11

BATARYA ÖZELLIKLERİ VE ŞARJ ETME

SEGENEKLERI. 13

Li-Iyon Batarya Hakkinda 13

Güç Kaynagl, Adaptörler ve Şarj

Cihazi Tepsisi 15

Tutucu 16

BATARYAYI SARJ ETME 16

Sarj Cihazi Tepsisi ile Sarj Etme

(TekUniteli Sarj Cihazi) 16

Sarj Cihazi Tepsisi LED Gostergeleri 18

BataryaOlcer. 19

Tahmini Sarj Suresi 20

BA\$LARKEN. 22

TELSIZI ACMA/KAPATMA 22

SESI AYARLAMA 22

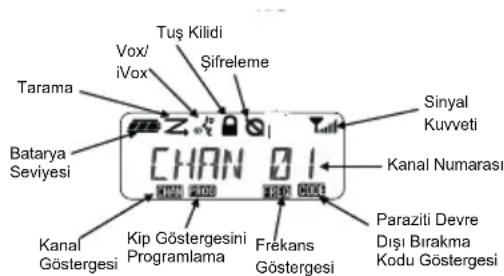

EKRANI OKUMA 22

KANAL SEÇME 23

KONUSMA VE IZLEME 23

CAGRI ALMA 23

Sinyal Guci Göstergesi ve Kanal Meşgul Göstergeleri. 24

KONU\$MA MESAFESI. 24

TELSIZ LED GÖSTERGELERİ. 26

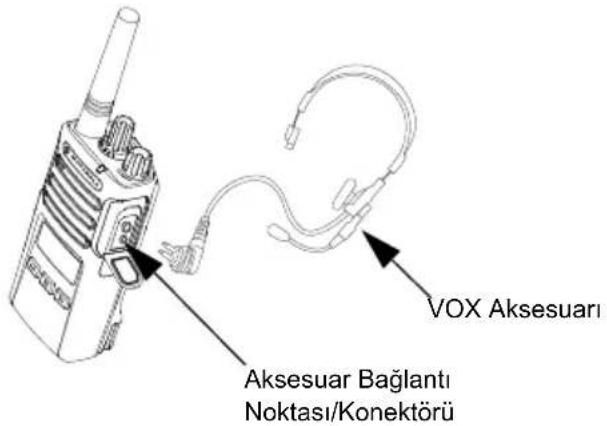

ELLER SERBEST KULLANIM/VOX .27

Uyumlu VOX Aksesuarlari Ile .27

iVox Hassasiyetini Ayarlama. .27

Mikrofon Kazanci 28

Akesuarsiz Eller Serbest Kullanim (iVOX) 28

Kullanici Kipinde Sesli Istemi
Degistirme. 28

Guc AciK-Ton Kipi. 28

Fabrika Varsayilanlarina Sifirlama . . . .28

Tuş Takimi Bip Sesleri 29

Tuş Takimi Kilidini Açma/Kilitleme . . . .29

MENU SEGENKLERI 29

VOX /iVOX Hassasiyetini Ayarlama - Menu 29

VOX /iVOX Hassasiyetini Ayarlama - CPS. 30

Mikrofon Kazan Menusu 30

Mikrofon Akesuari Kazan Seviyesi .31

Cagri Tonlari. 32

Tarama Listesi Menusu. 33

PROGRAMLAMA ÖZELLIKLERİ 34

GELISMIYAPILANDIRMA KIPI. 34

PROGRAMLAMA RX (SINYAL) FREKANSLARI 35

TARAMALISTESINI PROGRAMLAMA. 38
Kanal Isimlerini Düzenleme . 39

ISTENMEYEN KANALI SILME 40

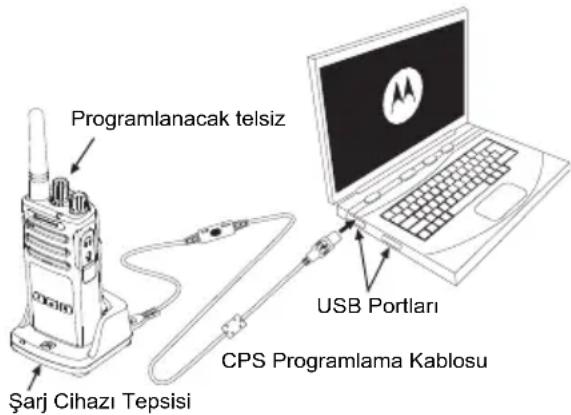

MÜSTERI PROGRAMLAMA YAZILIMI (CPS). 40

Zaman Asimi Zamanlayicisi 41

Gurultu Bastirma 41

KOPYALAMA TELSIZLERI 42

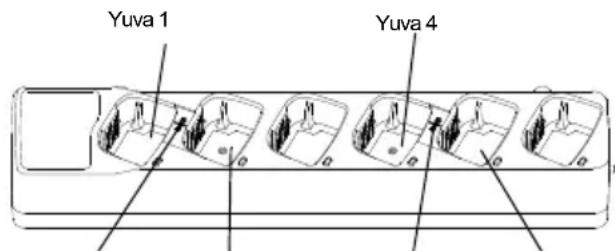

Cok Uniteli Sarj Cihazile Kopyalama (MUC) 42

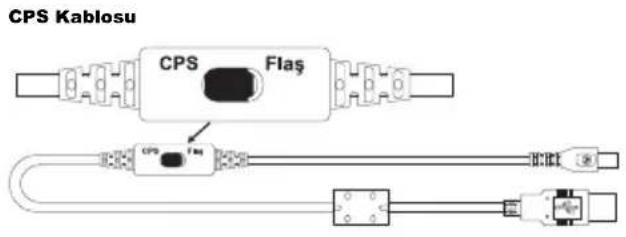

CPS ve Kopyalama Kablosu (Isteğe Baglı Aksesuar) 44

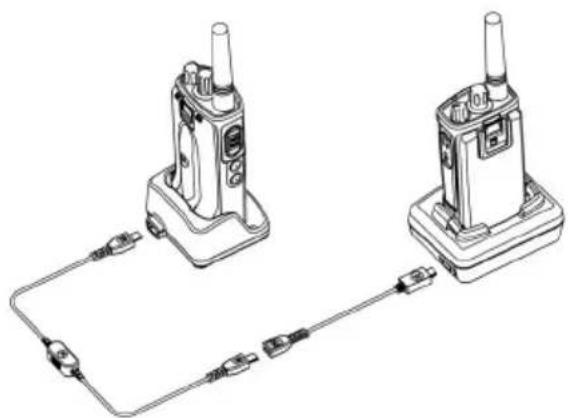

Telsizden Telsize (R2R) Kopyalama

Kablosu (Istege Bagli Aksesuar)

Kullanarak Telsiz Kopyalama . . . . . .45

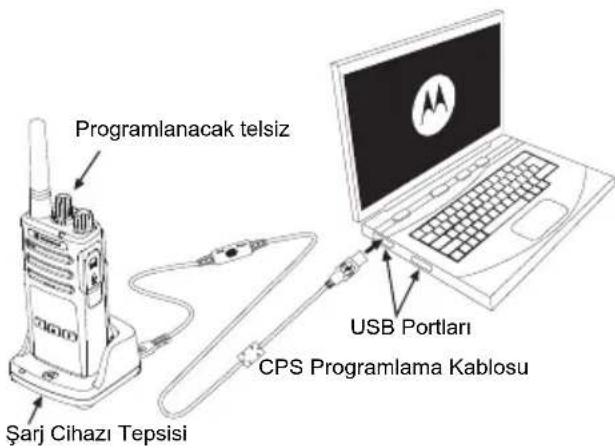

Müsteri Programlama Yaziliminı (CPS)

kullanarak kopyalama 47

SORUN GIDERME 48

KULLANIM VE BAKIM. .52

FREKANS VE KOD TABOLARI 53

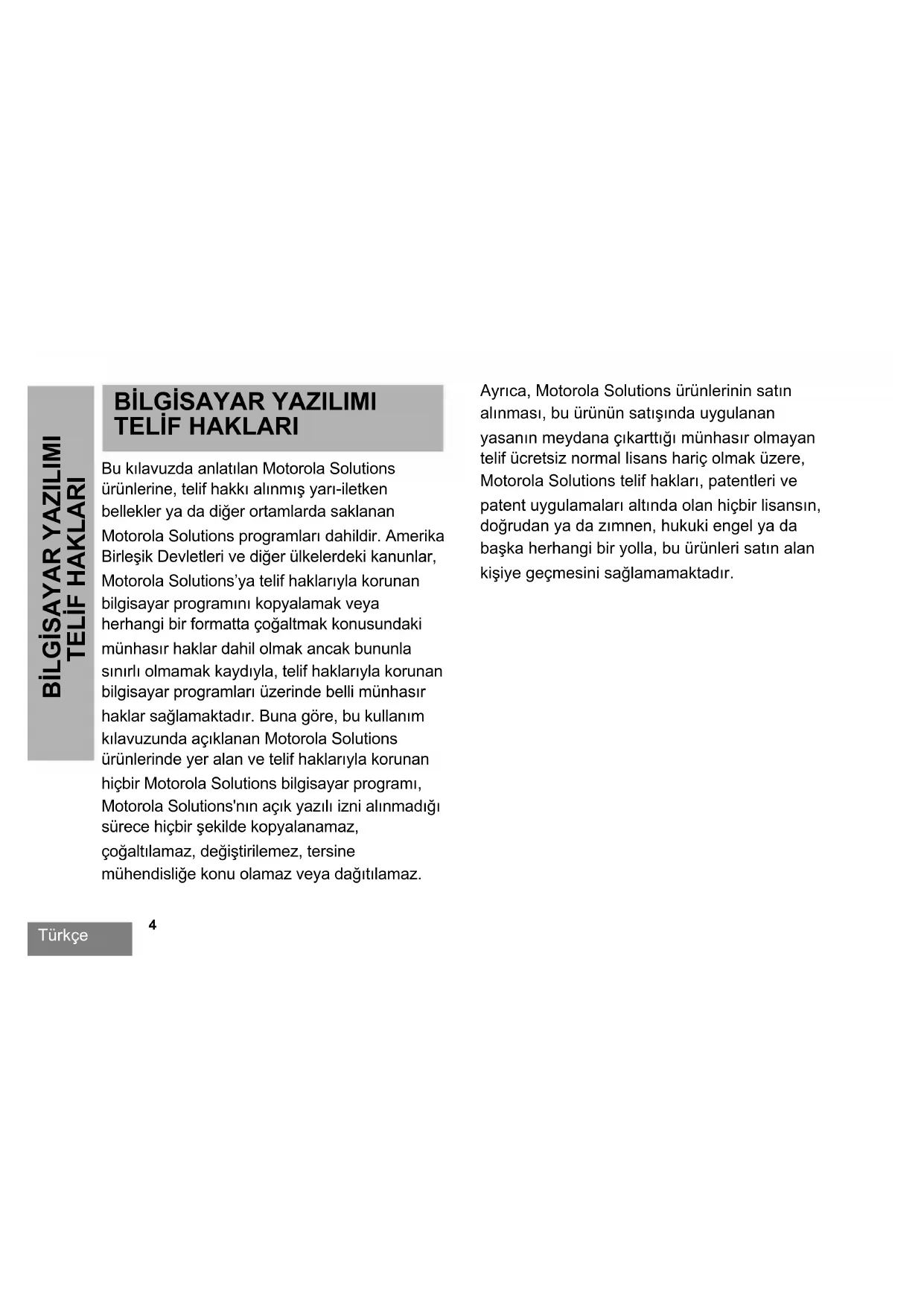

Bu kılıvuzda anlatilan Motorola Solutions ürünlerine, telif hakki alınmış yarı-iletken bellekler ya da dioer ortamlarda saklanan Motorola Solutions programlari dahildir. Amerika Birleşik Devletleri ve dioer ülkeferdeki kanunlar, Motorola Solutions'ya telif haklariyla korunan bilgisayar programini kopyalamak veya herhangi bir formattaçoğaltmak konusundaki munhasir haklar dahil olmak ancak bunla sinir Olmamak kaydirlya, telif haklariyla korunan bilgisayar programlari üzerinde belli munhasir haklar-SAglamaktadir. Buna gore, bu kullanim kilavuzunda açiklanan Motorola Solutions ürünlerinde yer alan ve telif haklariyla korunan hiçbir Motorola Solutions bilgisayar programi, Motorola Solutions'nin açik yazili izni alınmadigi surece hiçbir sekilde kopyalanamaz,çoğaltilamaz, degişirilemez, tersine mühendisiGeorge konu olamaz vya dağitilamaz.

Ayrıca, Motorola Solutions ürünlerinin satin alanması, bu ürünın satkında uygulanan yasanın meydana çıkartıgün质量管理 olmayan telif ücretsiz normal lisans hariç olmak uzere, Motorola Solutions telif hakları, patentleri ve patentuygulamaları altinda對於hisbir lisansı,.Doğrudan ya da zimnen,hukuki engel ya dabara herhangi bir yolla, bu ürünleri satin alan kisiye gezmesini-SAglamamaktadir.

GÜVENLIK

ÜRUN GÜVENLIGI VE RF ENERJISINE MARUZ KALMA UYUMLULUGU

Bu urunu kullanmadan once telsizinizle birlikte verilen Ürün Güvenligi ve RF Enerjisine Maruz Kalma kitapçınde yer alan kullanim talimatlarini ve RF erjisine dair farkindalik bilgilerini okuyun.

DIKKAT!

Bu telsiz, FCC/ICNIRP'nin belirledigi RF enerjisi maruz kalma sartlarini ancak mesleki amaclare kullanildigi durumlarda karilar.

Motorola Solutions tarafindan onaylanan antenlerin, bataryalarin ve diger aksesuarlarin listesi icin onayl aksesuarlarin listelendiigi su web sitesini ziyaret edin:

www.motorolasolutions.com

BATARYA VE ŞARJ CİHAZI GÜVENLIK BILGILERİ

Bu belge onemli guvenlik ve kullanim talimatlari icerir. Bu talimatlari dikkatle okuyun ve ileride basvurmak uzere saklayin.

Batarya sarj cihazinci kullanmadan once
asağidaki cihazlarin üzerindeki:tüm talimatlari ve)dikkat isaretlerini okuyun:

arj cihazi,
- batarya,
- bataryayla calisan telsiz.

1. Yaralanma riskini azaltmak icin sadece
   Motorola Solutions onayl yeniden sarj edilebilir
   bataryalari sarj edin. Diger bataryalar
   patlayarak yaralanmalara ve hasara yol acabilir.

2. Motorola Solutions tarafindan onerilmeyen aksesuarlarin kullanilmasi yangin, elektrik carpmasi veya yaralanmaya sebep olabilir.

3. Elektrik prizinde ve kabloda olusabilecek zarari azaltmak icin sarj cihazini cikarirken kablodan degil, fiş kismindan Çekin.

4. Kesinlikle gerekli olmadigi surece uzatma kablosu kullanilmamaldir. Uygun olmayan bir kablonun kullanilmasi yangin ve elektrik carpmasi riski yaratabilir. Uzatma kablosu kullanmak gerekiyorsa kablo boyutu 30,48 metreye (100 fit) kadar alan uzunluklar icin 18 AWG; 45,72 metreye (150 fit) kadar alan uzunluklar icinse 16 AWG kablo kullanildigindan emin olun.
5. Yangin, elektrik carpmasi ve yaralanma riskini azaltmak icin bozuk ya da herhangi bir sekilde zarar gormus sarj cihazinci calistirmayin. Sarj cihazinci yetkili bir Motorola Solutions servis temsilcisinie goturun.
6. Şarj cihazıni parçalarına ayirmayın; Şarj cihazı onarilamaz ve yedek parçaları mevcut degildir. Şarj cihazıni parçalarına ayrilması elektrik carpması veya yangın riskine yol acabilir.
7. Elektrik carpması riskini azaltmak icin bakim ve temizlik islemlerinden.Once sarj cihazın AC prisinden cekin.

GÜVENLİ ÇALISTIRMA YÖNERGELERİ

• Bataryayi sarj ederken telsizi KAPATIN.
• Bu cihaz dis alanda kullanim icin uygun degildir. Yalnizca kuru yerlerde/koşullarda kullanin.
• Şarcihazını yalınizca (ürünün üzerinde belirtilen sekilde).Doğru gerilimiayoğlayan,sigorta ve kablo böglantilar,gereklik sekilde yapilmisbir prizetakin.
  Ana fisi cikararak sarj cihazi baglantisin i kesin.
• Bu cihazin takilacagi pris yakininizda ve kolaylikla erisilebilir olmaldir.

• Sigorta kullanan cihazlarda, degistirilen parçalar cihaz talimatlarinda belirtilen tip ve derecelendirmeye uygun olmalidir.
  Guc kaynagekipmani etrafindaki maksimum ortam sicutigi 40^^ (104^) geqmemelidir.
  Guc kaynagunitesinden gelen cikis gucu, sarcihazin in alt kisminda bulunan urun etiketinde belirtilen derecelendirme degerlerini asmamalidir.

• Kablonun kimsenin üzerine basmayacagi, takilmayacagi ya da suya, hasara veya baskiya maruz kalmayacagi bir konuma yerleştiligiinden emin olun.

Notlar

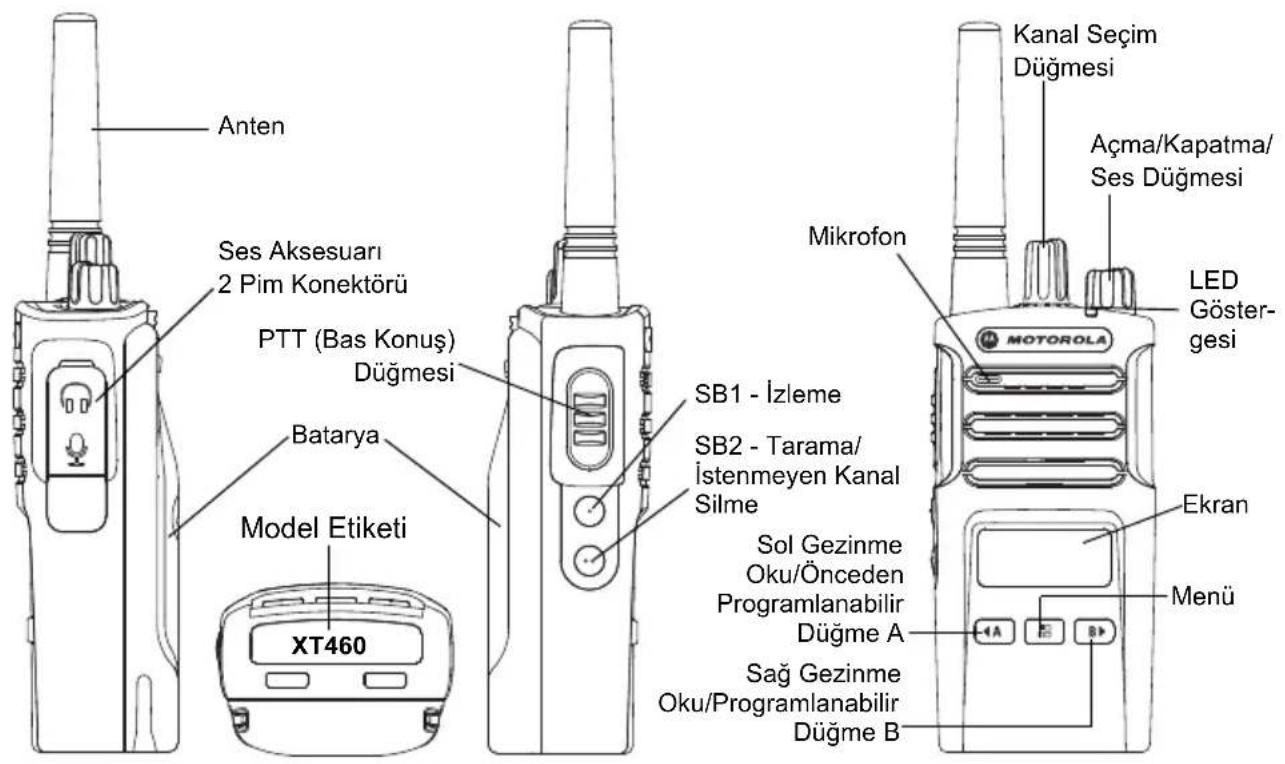

TELSIZE GENEL BAKIS

TELSIZ PARÇALARI

Açma/Kapatma/Ses Düğmesi

Telsizi AÇMAK veya KAPATMAK icin ve telsiz sesini ayarlamak icin kullanilir.

Kanal Segim Dügmesi

Telsizi farkıkanallara ayarlamak icin kullanilir.

Akesesuar Baglantisi

Uyumlusesaksesuarlarinibaglimakicinkullanilr.

Model Etiketi

Telsiz modelini belirtir.

Mikrofon

Bir mesaj gonderirken mikrofona net bir sekilde konusun.

Anten

XT460 modellerde ante ngikarilamaz.

LEDGöstergesi

Batarya durumunu, calistirma durumunu, telsiz cagri bilgisini ve tarama durumunu bildirir.

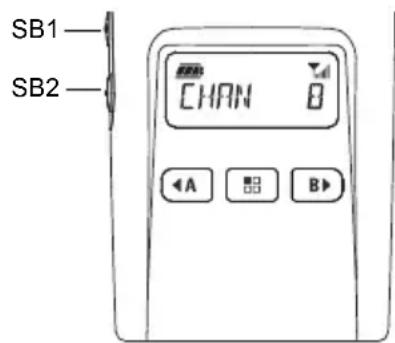

Ön Dügmeler

Menu Düğmesi

VOX/IVOX duzeyleri vb. özellikleri ayarlamak icin erisim-SAğlar.

Programlama Kipinde:tum ozelliklerarasinda gezinmenize izin verir.

Programanabilir Düğme

Menüdeki Özellikler icin duzey veya degişirmeseçeneklerini belirlemenizi saglar.

Geçerli programlanmış;cagli tonu olusturma varsayilan olarak ayarlanmistir.

B

Programanabilir Düğme

Menüdeki Özellikler icin duzey veya degişimi seçeneklerini belirlemenizi saglar.

Aydinlatma Kipi varsayilan olarak ayarlanmistir.

Not: , SB1ve SB2 programlanabilir duğmelerdir. Örnek: Şifreleme, Tarama/ Istenmeyen Kanali Silme, Ekran ve Çağri Tonlari. Bu duğmeleri)nasil programlayacaginihakkinda daha fazla bilgi edinemek icin bkz."MÜSTERI PROGRAMLAMA YAZILIMI (CPS)," sayfa 40.

Yan Dügmeler

Bas-Konus (PTT) Düɡmesi

• Konusmak icin bu dugmeyi basili tutun, dinlemek icin dugmeyi birakin.

Yan Dugme 1 (SB1)

• Yan Düğme 1, Müsteri Programlama Yazilimi - CPS - ile yapil兰花labilen genel bir Düğmedir. SB1'in varsayilan ayari 'Izleme'dir.

Yan Dugme 2 (SB2)

• Yan Düğme 2, Bilgisayar Programlama Yazilimi - CPS - ile yapilandirilabilen genel bir Düğmedir. SB2'nin varsayilan ayari 'Tarama/Istenmeyen Kanali Silme'dir.

XT Serisi, Standart Kapasiteli Li-lyon batarya ile gelir. Diger bataryalar da mevcut olabilir. Daha fazla bilgi icin bkz. "BATARYA ÖZELLIKLERİ VE ŞARJ ETME SEÇENEKLERİ", sayfa 13.

Türkce

Bu Kullanici Kilavuzu, XT Serisi telsizlerden

XT460 modelleri kapsar. Telsizin modeli telsizin

altinda gosterilir ve aagidaki bilgileri icerir.

Tablo 1: XT460 Telsiz Teknik Özellikleri

Model	Frekans Bandi	Yayın Güçü (Watts)	Kanallarin Numarası	Anten
XT460 PMR446 0,5 16 Çıkarilamaz

BATARYALARVE SARJ CIHAZLARI

XT serisi telsizler, bataryanin omrunü belirleyen farkı kapasiterde Lityum lyon bataryalarla birlikte gelir.

BATARYA ÖZELLİKLERİ VE ŞARJ ETME SEÇENEKLERİ

Li-Iyon Batarya Hakkinda

XT Serisi telsiz Şarj edilebilir Li-lyon bataryayla birlikte sizlere ulasir. Bu batarya ilk kullanımdan once en iyi kapasiteyi ve performansı sergilemesi icin tamamen Şarj edilmelidir.

Batarya ömrü birçok faktör tarafindan belirlenir. Daha önemli alanlararasinda bataryanism duzenlı olarak fazladan Şarj edilmesi ve her dongüdeki ortalama boşalma orani bulunmaktadir. Genellikle, batarya ne kadar çok fazladan Şarj edilirse ve ortalama boşalma yüzne kadar fazlaysa batarya o kadar kisa bir ömrre sahip olacaktir. Ömeğin; gunde birçok defa fazladan Şarj edilip %100'ü

kullanilan batarya, her.Green 50^ si kullanilip daha az sarj edilen batayadan daha kisa bir omr sahip olur. Bunun da ötesinde, asgari duzeyde fazladan sarj edilen ve ortalama sadece 25^ i kullanilan bataryalar seks daha uzun omr sahip olacaktir.

Motorola Solutions bataryaları ozellikle Motorola Solutions Şarj cihazlariyla kullanilmak uzere tasarlanmistr. Ayni sekilde Motorola Solutions Şarj cihazları da Motorola Solutions bataryalariyla kullanım icindir. Motorola Solutions olmayan ekipmanlarla Şarj etmek bataryada hasara yol açar ve bataryanın garantisini geleçersiz kilar. Batarya mMkün oldukça 25^ (77^) (oda sicakliginda) saklanmalidir. Soguk bir bataryayı (10^^ in altinda [50^]) Şarj etmek elektrolin akmasina ve sonuc olarak bataryanin bozulmasina neden olabilir. Sicak bir bataryayı (35^^ in üstunde [95^]) Şarj etmek azaltilmigi boşalma kapasitesine neden olup telsizin performansini etkileyecektir. Motorola Solutions yüksek hizl Şarj cihazları, bataryaların yukarda belirtilen sinirlar dahilinde Şarj edilmesisini saglamak icin isiya duyarı devreler icermektedir.

1. Telsizi KAPATIN.
2. Batarya paketi uzerindeki Motorola Solutions logosu yukari bakacak sekilde bataryanin altundaki turnaklari telsiz govdesinin altindaki yuvalara yerleşirin.
3. Bataryanin oturdugunu belirten bir klik sesi duyana kadar bataryanin ust kismini telsize dokru bastirin.

Not: Li-lyon Batarya Ömür Özellikleri hakinda bilgi sahibi olmak icin bkz. "Li-lyon Batarya Hakkinda", sayfa 13.

Batarya Türü	Batarya Tasarrufu KAPALI	Batarya Tasarrufu AÇİK
Standart 16	Saat 20 Saat
Yüksek Kapasite	Mevcut Değil Mevcut Değil

Güç Kaynagi, Adaptörler ve Şarj Cihazi Tepsisi

Sarj Cihazi Tepsisi

Güç Kaynagi

Telsizinizle birlikte bir Şarj Cihazi Tepsisi, bir Güç Kaynagi (Donustürucū olarak da bilinir) ve adaptor grubu sunulur.

Güç Kaynagınüz telsiz paketiyle sunulan:tüm adaptörlere uyacak sekilde degişirilebilir.

Taktiginiz adaptor bulundugunuz bolgeye要考虑。

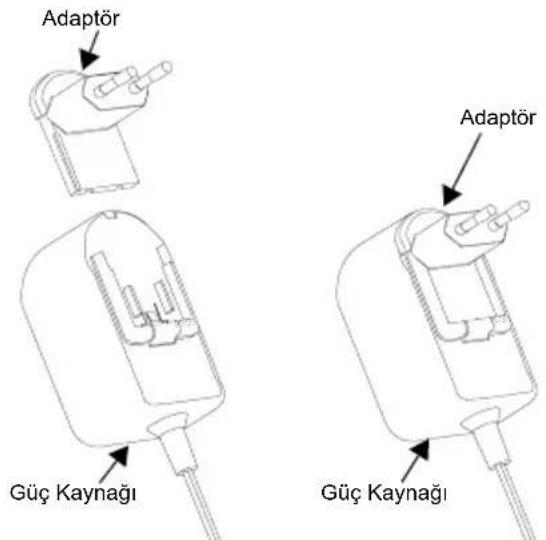

Elektrik przyinze uygun olan adaptorü belirlediginizde kurulum icin su sekilde devam edin:

Adaptor oyuklarini, yerine oturuncaya kadar guc kaynaginin icine dokru kaydirin.
Adaptoru yukari dokru cekerek cikarin.

Not: Resimlerde gordugunuz adaptor sadece gosterim amaclarir. Kurulumunu yaptiginiz adaptor farkl olabilir.

Ek Şarj Cihazi vya Güç Kaynagi alirken benzer Şarj Cihazi Tepsisi ve Güç Kaynagi seti kullandügenizdan emin olun.

Tutucu

1. Telsizi tutucunun standina bir aciyla yerleşirin. Tutucudaki kancelar bataryadaki Çiçintilara girinceye kadatelsizi tutucunun arkasınadoğan bastirin.
2. Cikarmak icin tutucunun üstundeki tirnagikullanarak tutucunun kanceları bataryanin üstundeki cikintilardan ayirin. Telsizi bir aciyla kaydirin ve tutucudan cikarin.

BATARYAYI SARJ ETME

Bataryayi (telsize takili olarak) sarj etmek icin, Motorola Solutions Onayli Tek Üniteli Şarj Cihazi Tepsisine ya da Çok Üniteli Şarj Cihazina takın.

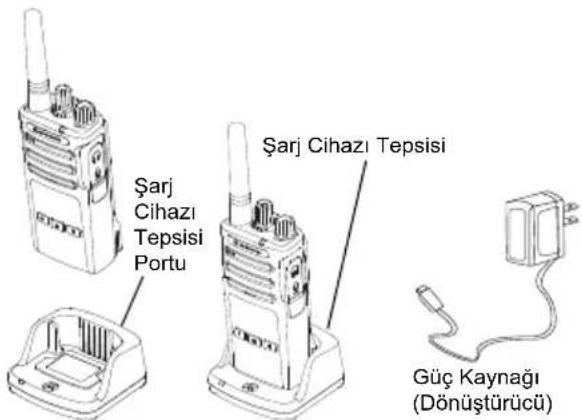

Şarj Cihazi Tepsisi ile Şarj Etme (Tek Ünteli Şarj Cihazi)

1. Sarj Cihazini duz bir yüzeye yerleştinir.
2. Guc kaynaginin konektorunu sarj cihazinin kenarindaki portatakin.
3. AC Adaptörunü bir prize takin.
4. Telsizi Şarj Cihazına, Telsiz on tarafa bakak sekilde gosterildigi gibi yerlestirin.

Not: Telsize takili olan bir bataryayi sarj ederken bataryanin tamamen dolmasi icin telsizi KAPATIN. Daha fazla bilgi icin bkz. "GUVENLI CALISTIRMA YONERGELERi", sayfa 7.

Bataryayi Tek Basa Sarj Etme

Bataryayi tek basina sarj etmek icin (adim 4, sayfa 16) yukarida gosterildigi gibi bataryanin ic yuzu Tek Uniteli Sarj Cihazi Tepsisinin on kismyla yuz yuze gelecek sekilde bataryayi tepsiye yerlestirin. Bataryadaki yuvalari, Tek Uniteli Sarj Cihazi Tepsindeki hizalama disleriyle birlestirin.

Tablo 2: Motorola Solutions Onayli Bataryalar

Parçaa Numarası	Açıklama
PMNN4434_R Star	dart Li-lyon Batarya
PMNN4453_R	Yüksek Kapasiteli Li-lyon Batarya

Şarj Cihazi Tepsisi LED Göstergeleri

Table 3: Şarj Cihazi LED Göstergesi

Durum LED Göstergesi Açıklamalar
Güç Aalık	Yaklaşık 1 saniyetlikPTS
Şarı Oluyor	Sabit Kırkı
Şarı İşlemi Tamamlandy	Sabit Yeşil
Batarya Arizasi (*)	Kırkı Hzkı Yanıp Sönme
Şarı Olmayl Bekliyor (**)	Sarı Yarış Yanıp Sönme
Batarya Düzyi Durumu	Mevcut Değil Batarya boş
	1 Defa Kırkı Yanıp Sönme	Batarya/DDEK
	2 Defa Şarı Yanıp Sönme	Batarya orta/DDeyde
	3 Defa Yeşil Yanıp Sönme	Batarya Yüksek/DDeyde

() Normalde, batarya paketinin yeniden yerleştilmesi bu sorunu dizeltir.
(^*) Batarya sicakligcok yuksek veya cok dusuktur ya da yanlis guc gerilimi kullanilmaktadir.

LED göstergesi YOKSA:

1. Batarya takili telsizin veya tek basina bataryaninogrutakilip takilmadiigni kontrl edin.(bkz.adim 4/ "Sarj Cihazi Tepisi ile Sarj Etme (Tek Üniteli Sarj Cihazi),"sayfa 16)
2. Guc kaynag kablosunun uygun bir AC prizi kullanarak sarj cihazi soketine gvenli bir sekilde takildigindan ve prisde guc bulundugundan emin olun.
3. Telsizde kullanilan bataryanin Tablo 2'deki listede bulundugunuDOGrulayin.

Batarya Ölçer

Telsizin ust sol kõsesinde yer alan batarya ölçér, telsiz bataryasinda ne kadar guç kaldigrin'i gõsterir.

Tablo 4: XT460 Batarya Ölçer

Batarya Türü	Batarya Ölçer
	3 Çubuk 2 Çu	buk 1 Çubuk
Li-Iyon
	%100 - %70 %70	-%30	%35 - %10 (yanıp)sönerken ≤ %10)

Tahmini Şarj Süresi

Aşaqidaki tablo bataryanin tahmini Şarj suresini Güstermektedir. Daha fazla bilgi icin bkz. "BATARYA", sayfa 62.

Tablo 5: Batarya Tahmini Şarj Suresi

Şarj Etme Çozümleri	Tahmini Şarj Süresi
	Standart Batarya Üçsek	Kapasiteli Batarya
Standart ≤ 4.5 Saat Mevcut	Degil
Hizli ≤ 2.5 Saat Mevcut

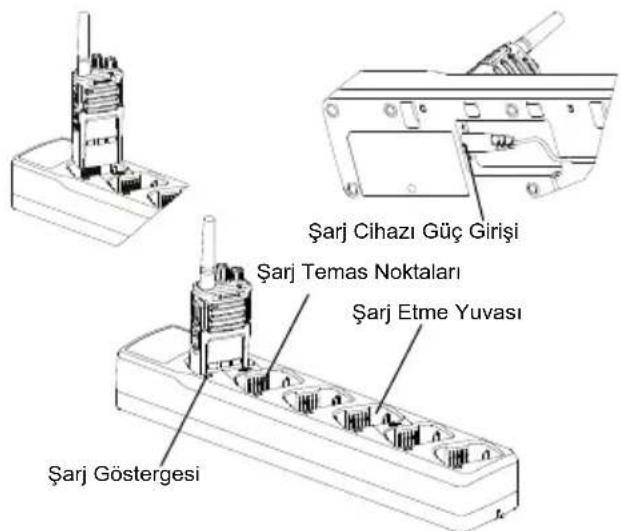

Telsizi ve Bataryayi Cok Üniteli Şarj Cihazi Kullanarak Şarj Etme (Isteğe Baglı Aksesuar)

Cok Uniteli Sarj Cihazi 6 adet telsiz ya da bataryaya kadar sarj etme imkanı saglar. Bataryalar, Cok Uniteli Sarj Cihazlarinda telsizlerle beraber ya da onlardan ayir bir sekilde sarj edilebilirler. 6 Sarj yuasinin her biri bir telsiz (Tutucuyla veya tutucusuz) ya da batarya sarj edebilir, ikisini birden alamaz.

1. Cok Uniteli Sarj Cihazini diz bir yüzeye yerleştin.
2. Guc kablosunu Cok Uniteli Sarj Cihazinin altindaki cift pim konektorune takin.
3. Guc kablosunu AC prizine takin.
4. Telsizi KAPALI duruma getirin.
5. Telsizi ya da bataryayi sarj yuvasina telsiz ya da batarya, temas noktalarindan uzak tarafa bakacak sekilde yerlestirin.

Not:

• Bu Cok Ünteli Şarj Cihazi 2 telsizi kopyalayabilir (2 Kaynak telsiz ve 2 Hedef Telsiz). Daha fazla bilgi icin bkz. "Cok Ünteli Şarj Cihazi ile Kopyalama (MUC)", sayfa 42.
• Cok Ünteli Şarj Cihazının calımasına dair deducta fazla bilgi bu cihazla birlikte verilen Talimat Kitapçdağ mevcuttur. Parçalar ve bu parçaların numaraları icin bkz. "AKSESUARLAR", sayfa 62.
• Led goestergeleri Tablo 3 / sayfa 18 ögesinde gosterilen Şar cihazıyla aynidir.

BAŞLARKEN

Aşaqidaki açıklamalar icin bkz. "TELSİZ PARÇALARI", sayfa 9.

TELSIZI ACMA/KAPATMA

Telsizi AÇMAK icin Açma/Kapatma/Ses Düğmesini-SAYönUnn tersine cevirin. Telsiz asağidakilerden birisini Çalar:

Gucacik tonu ve kanal numarasi anonsu,
- Batarya dizeyi ve kanal numarası anonslari ya da
- Sessiz (Sesli tonlar devre dişi)

LED kirmizi renkte hizla yanip söner.

Telsizi KAPATMAK icin klik sesi duyana ve telsiz LED goftergesi SONENE kadar Acoma/Kapatma/ Ses Düğmesini saat yönünün tersine cevirin.

SESI AYARLAMA

Sesi artirmak icin Açma/Kapatma/Ses Düğmesini saat yönunde veya sesi azaltmak icin saat yönünün tersine cevirin.

Not: Ses yüksekken veya sesi ayarlarken telsizi kulağıniza çok yaklastirmayın.

EKRANI OKUMA

Not: Burada gosterilen telsiz ekranı sadece simgelerin yerlerini gostermek icindir. Her telsiz ekranı modele veya bölgeye gore mevcut önceden programlanmış telsiz varsayilanlarına ve Özelliklerine gore farkı görünebilir (kanal ve kod). PTT Düğmesi disindaki herhangi bir Düğmeye basınca aydinlatma acilir.

KANAL SEÇME

Kanal seçmek ici estediginiz kanala gadene\ kadar Kanal Seçim Düğmesini dondürün. Bir\ ses seçili kanali belirtir.

Her kanalin kendi Frekansi, Paraziti Devre Dişi Birakma Kodu ve Tarama Ayarlerivardir.

KONUSMA VE IZLEME

Yayin japan birisinin 'konusmasini bolmekten'\ kaçınmak icin Yayin yapmadan once tafigi\ izlemek onemlidir

Izlemek icin SB1(*) dugmesine uzunca basarak kanal trafigine erisin. Etkinlik yoksa 'statik' bildirimini duyarsiniz. Cikmak icin SB1 dugmesine tekrar basin. Kanal trafigi ortadan kalktiinda PTT dugmesine basarak cagriniza devam edin. Yayin sirasinda LED Gostergesi surekli kirmizida kalir.

Notlar:

• Geçerli bir kanaldaki:tüm etkinligi dinlemek icin SB1 Düğmesine kisa basarak CTCSS/DPL kodunu 0’a ayarlayın. Bu Özellige 'CTCSS/DPL Erteleme (Susturucu SESSI Z olarak ayarlıdir).
  · (^) Bu SB1 duğmesinin farkl bir kip icin ayarlanmamis oldugunu gosterir.

CAGRI ALMA

1. Istediginiz kanala gidene kadar Kanal Seçim Düğmesini dondürerek bir kanal seçin.
2. PTT dugmesinin birakildigindan emin olun veses etkinligini dinleyin.
3. Telsiz cagri alirken LED Gostergesi surekli kirmizida kalir.
4. Yanitlamak icin telsizi dikey olarak ağzinizdan 2,5 - 5 cm (1 - 2 inc) uzakra tutun. Konusmak icin PTT Düɡmesine basin, dinlemek icin Düɡmeyi birakin.

Not: Telsiz Çağrı alırken veya:yayın yaparken LED Göstergesi surekli kirmizida kalir.

Sinyal Gücu Göstergesi ve Kanal Meşgul Göstergeleri

Herhangi bir frekansta etkinlik varken telsizdeki Sinyal Gücu Göstergesi simgesi (Yanip sonecekir (çubuklar olmadan) ve telsiz LED'surekli turuncuda kalacaktir. Telsiz Sinyal Gücu Göstergesi simgesi, kapsama alanina baglı olarak 1'den (en zayif) 6'ya (en gülü) kadardehyebilir. Telsiz, alim kipindeyken Sinyal Gücu Göstergesi simgesi çubuklarla görünür.

Not: Sinyal yolunu tikayan engeller gelen sinyali etkiler.

KONUSMA MESAFESI

XT Serisi telsizler performansi en üst seviyeççikaracak ve sahadaki)yayin mesafesini geliftrecek sekilde tasarlanmistr. Paraziti onlemek icin 1,5 metreden daha yakimesafede birden fazla telsiz kullanmamanitzavsiye edilir. XT460'in kapsama alanı 16.250 metrekare, 13 kat ve diz alanlarda 9 km'dir.

Konusma mesafesi alana baglir. Betonyapilar, yogun bitki ortusü ile ic mekanda vearaçta kullanma telsizin konusma mesafesini etkiler.Duz açık alanlarda 9 kilometreye kadarbir alanı kapsayacak sekilde en iyi mesafeyereisilir. Izlenen yolda binalar ve açaclar varsaortalama bir mesafye erisilir. Iletisim yolunuengelleyen yogun bitki ortusü ve dağlar varsa en az mesafede erisim saglanir.

Düzgün Çift:yönlübiriletisim sekslamak icin
Kanal,Frekans ve Paraziti Devre Disi Birakma
Kodlari her iki telsizde de ayni olmak
zorundadir. Bu, telsizde önceden
programlanmış kayilı profile baglvdir:

1. Kanal: Telsizin kullandigi mevcut kanaldir, telsiz modeline baglidir.
2. Frekans: Telsizin:yayin yapmak/almak icin kullandigi frekanstir.
3. Paraziti Devre Dişi Birakma Kodu: Bu kodlar, kod kombinasyonlari seksimi-SAglayarak parazitin en aza indirilmesini sağlar.
4. Şifreleme Kodu: Belirli kodlara ayarlı olmayan telsizlerde dinleme icin yüzınların kılışkıkmasını-SAğlayan kodlardır.

Frekanslarin ve kanallardaki CTCSS/DPL
kodlarin nasil ayarlanacagihakkinda daha
fazla bilgi icin bkz. "GELISMIS
YAPILANDIRMA KIPi", sayfa 34.

TELSIZ LED GÖSTERGELERİ

TELSIZ DURUMU LED GÖSTERGESİ
Kanal Adını Düzenle Kırkı sinal
Kanal Meşgul Särekli Turuncu
Kopyalama Kipi Çift Turuncu Sinal
Kopyalama Devam Ediyor Särekli Turuncu
Çalıkirmada Düzelilemez Hata	Bir Yeşil Yanı Pınme, Bir Turuncu Yanı Pınme, Bir Yeşil Yanı Pınme, ardınan 4 saniyetlik tekrar
Batarya Zayı Turuncu Sinal
Zayı Batarya Kapanması Hzı Turuncu Sinal
Izleme LED KAPALI
Çalıkırma 2 saniye boyunca Särekli Kırkı
'Boşa' Programlama Kipi / Kanal Kipi	Yeşil Sinal
Tarama Kipi Hzı Kırkı Sinal
Gönderme (Tx)/Alma (RX) Särekli Kırkı
VOX/VOX Kipi Çift Kırkı Sinya

Türkce

ELLER SERBEST KULLANIM/VOX

Motorola Solutions XT serisi telsizler uyumlu VOX aksesuarlari kullanildiginda aller serbestken (VOX) calisabilir.

Uyumlu VOX Akesesarlan Ile

VOX hassasiyet seviyesinin varsayilan fabrika ayari Orta Düzey'dir ('2'). VOX'u kullanmadan once VOX hassasiyet seviyesini '2'den farkli bir seviyeye getirmek icin Müsteri Programlama Yazilimi'nı (CPS) kullanın. Ardindan asağidaki adamları uygulayın:

1. Telsizi KAPALI duruma getirin.

2. Aksesuar kapağıni�能n.

3. Ses aksesuarin fişi nazikçé aksesuar要考虑 noktasina takin.
4. Telsizi ACIN. LED Göstergesi iki defa kırkıyanıp sonecektir.
5. Aksesuari kulağınıza yaklaşirmadan ÖNCE telsiz sesini kisin.
6. Yayin yapmak icin aksesuar mikrofonuna konusun, Yayin almak icin konusmayi birakin.
7. PTT Düğmesine basarak ya da ses aksesuarini Çikararak VOX gezici olarak devre disi birakilabilir.

VOX, CPS kullanmadan, (fMenu) dugmesi kullanlarak da etkinleşirilebilir.

Not: Akesesuararin siparisi icin Motorola Solutions satis noktasilyla iletisimeGPC.

iVOX Hassasiyetini Ayarlama

Telsiz aksesuarin yda mikrofonun hassasiyeti farkl calisma ortamilarina uyumluluk gostemeler icin ayarlanabilir. iVOX hassasiyet seviyesi CPS ya da Menu dugmesi araciligyla programlanabilir.

Varsayla deger 3'tur. iVOX, asagida listelenen herhangi bir degere ayarlanabilir.

• 1 = Yüksek ses giris Düzyleri Tx'i tetikler
• 2 = Orta Düzey hassasiyet
• 3 = Düşuk sesGXiS duzyerleri Tx'itekler

Mikrofon Kazanci

Mikrofon hassiyeti farkl kullanici ve calisma ortamilarina uyumluluk gostermesi icin ayarlanabilir.

Bu ozellik (Menu) duğmesi ya da CPS kullanarak ayarlanabilir. Mikrofon varsayilan ayari 2'dir (orta dizey kazanc).

Akesuarsiz Eller Serbest Kullanim (iVOX)

• iVOX'u etkinleistirmek ici telsizi AÇARKEN PTT Düğmesine basin. simgesi yanip söner.
• iVOX, PTT Düğmesine basarakGPCi olarak devre disi birakilabilar.
• PTT Düğmesine kisaca basmak iVOX'u tekran etkinleşirir.

Not:

• Konusmaya basladigi anzla telsizin iletti anarasinda kisa bir gecikme vardir.
• VOX/iVOX hassasiyeti hakkinda daha fazla bilgi icin bkz. "VOX /iVOX Hassasiyetini Ayarlama - Menu", sayfa 29.

Kullanici Kipinde Sesli Istemi Deigiistirme

Kullanici Kipinde Sesli Istemi etkinleistirmek/ devre disi birakmak icin radyoyu AÇARKEN SB1 Düğmesine kisaca basin. (Varsayilan AÇIK olarak ayarldir).

Güç Açık - Ton Kipi

Güçalık ton kipini etkinleşirmek/devreDMI birakmak icin telsizi acarken art arda hizli bip sesi ve programlanmigiçalık sesli anonsunu duyana kadar SB1 ve SB2 tuşlarina aynianda 2-3 saniye basin.

Fabrika Varsayilanlarina Sifirlama

Fabrika Varsayilanlarina Sifirlama tum telsiz özelliklerini orijinal varsayilan ayarlarina yeniden ayarlar. Bunun icin telsizi AÇARKEN yüksek tonda civiltı sinyali duyana kadar PTT, SB1 ve SB2 Düğmelerine aynıanda basin.

Tuş Takimi Bip Sesleri

Tuş Takimi Bip Seslerini etkinleşirmek/devre dini birakmak icin telsizi AÇARKEN 'civili' sesini duyana kadar SB2 Düğmesine kisaca basin.

Tuş Takimi Kilidini Açma/Kilitleme

Telsiz ayarlarinizi yanlisi kla degistirmeyi engellemek icin tus takimini kilitleyebilirsiniz. Telsiz tus takimini kilitlemek icin Menü) dugmesini 4 saniye boyunca basili tutun.

Not: PTT Düɡmesi ve Programlanabilir Düɡme A (Çağrì Tonu Özellişi atanmıssa) bu Özellik kullanarak kilitlenemez.

MENU SEÇENEKLERİ

Telsiz MENÜ'süne ulaşmak icin (Menü) Düğmesine kisa basin. Telsiz özellik seçeneklerini gosterir. Her seçenekte gezinemek icin ve Düğmelerini kullanı. Istediğiniz seçeneğin ayarı yaptıktan sonra:

• kaydedip diger secenegeGPCmek icin (Menu) duğmesini basabilirsiniz ya
• PTT duğmesine uzunca basarak kaydedip Çıkabilirsiniz ya da
• degisiklikleri kaydetmeden seksmak icin telsizi KAPATABİLIRSiniz.

10 saniyeden fazla bir sureligine etkinlik algilanmadigianda MENU kipi otomatik olarak zaman asimina ugrar.

VOX /iVOX Hassasiyetini Ayarlama - Menu

VOX/iVOX hassasiyet ayarleri CPS kullanarak yapilacaği gibi MENU araciliğiyla da yapilabilir. MENU araciliğiyla ayarleridehyigişirmek icin VOX ya da iVOX'u etkinleştiirdiğinizden emin olun.

(Daha fazla bilgi icin bkz. "ELLER SERBEST KULLANIM/VOX", sayfa 27 ya da "Aksesuarsiz Eller Serbest Kullanim (iVOX)", sayfa 28). VOX/ iVOX etkinlestirildikten sonra (Menü) Düğmesine kisaca basin.

(Menu) dugmesine bastiginizda iVOX etkinlestirilmisse telsiz sunlari gosterecektir:

( Menu) Düɡmesine bastɪɡinɪzda VOX etkinleştirilmisse (telsize takili bir aksesuarla birlikte) telsiz sunlari进展情况:

VOX /iVOX Hassasiyetini Ayarlama - CPS

VOX/iVOX calismasi sirasinda farkli calismata cevrerileyueum saqlamari icin telsiz aksesuarlarinin ya da mikrofonunun hassasiyeti ayarlanabilir. VOX/iVOX hassasiyeti CPS ile programlanabilir.

Mikrofon Kazanç Menüsu

Mikrofon hassasiyeti farkl kullanici ve calisma ortamilarina uyumluluk gostermesi icin ayarlanabilir.

Telsiz koyu 'IMIC' harflerini ve VOX simgesini
gösterip mevcut mikrofon kazanc seviyelerini
su sekilde gosterreich kadar, (Menu)
duğmesine basin:

Mikrofon Kazanayarlarinda gejis yapmak icin A veugmelerine basin:

Türkce

• 1 = Düşük kazanç
• 2 = Orta dizey kazanç
  -3=Yuksek kazang

Istediginiz Mikrofon Kazan Seviyesini sektikten sonra kaydetmek ve diger adimagecmek icin (Menu) duğmesine basin ya da degisiklikleri kaydetmeden seksmak icintelsizi KAPATIN. Mikrofon kazanci, CPS kullanarak da konfigüre edilebilir.

Mikrofon Aksesuari Kazang Seviyesi

Akesesuarlar icin Mikrofon Kazan seviyesi, Mikrofon Akesuari Kazan Menusunden konfigure edilebilir. Telsiz koyu "MIC" harflerini ve VOX simgesini gosterip mevcut mikrofon kazan seviyelerini su sekilde gosterreich kadar, (Menu) dugmesine basin:

Akesesuar Mikrofon Kazanci ayarlarinda geleçis yapmak ve istediginiz Mikrofon Akesesuar Kazanc Seviyesini seçmek icin ve duğmelerine basin

• 1 = Düşük kazanc
• 2 = Orta duzey kazanç
• 3 = Yüksek kazanç

Istediginiz Mikrofon Aksesuari Kazan
Seviyesini seçṭikten sonra kaydetmek ve Dennis
adima gezemek,—in (Menu) dügmesine
basin ya da degisiklikleri kaydetmeden,—ikmak
)—in telsizi KAPATIN. Mikrofon Aksesuar Kazan
Seviyesi, CPS kullanarak da konfigüre edilebilir.

Not: VOX ve iVOX etkinleşirildiyse Mic ya da iMic, XT460 modellerinde Kullanı Kipinde konfigüre edilemez,*cunjü VOX ve iVOX varsayilan ayarlın yüksek mikrofon kazancına ayarlıdir.

Cagri Tonlari

Çağrı Tonlari Özelligi sesli bir tonu sizinle aynık kanalda bulunan telsizlere konusmak uzere olduguṇuza dair uyari gondermenizi ya da konusmadan uyari gondermenizi saglar.

Çağrì Tonu Şeçim Kipinde' telsiz icin Çağrì tonunu konfigüre edebilirsiniz. Mevcut ayarlar telsizinizin destekledigi(Maximum Çağrì tonu sayıına建議ir.

Çağrı Tonlarini programlamak icin telsiz koyu "TON" harlerini gosterip mevcut Çağrı Tonunu gocterene kadar (Menu) duğmesine basin.

Çağrì Tonu ayarlarinda gezimek icin< Ave duğmelere basin ve istenen Çağrì tonu değerini seçn (0, 1, 2, 3, 4, 5 veya 6). Farkl bir değer seçtiğiniz heranda telsiz seçtiğiniz Çağrì tonunu calacaktir (0 değeri harı).

Istediginiz cagri tonunu sectikten sonra kaydetmek ve diger adima gezmek icin (Menu) dugmesine basin ya da degisiklikleri kaydetmeden cikmak icin telsizi KAPATIN. Cagri Tonlari, CPS kullanarak da konfigure edilebilir.

Tarama Listesi Menüsu

Telsizde belirli bir kanal frekansi icin Tarama Listesi Menusunden Kanal Tarama Ozelligini etkinlestrebilirsiniz. Tarama Menusune girmek icin telsiz, kanal numarasini ve CHAN simgesini gosterip mevcut ayarları (EVET' veya 'HAYIR') su sekilde gosterene kadar (Menu) tuşuna basin:

TARAMAYI etkinleşirmek ('EVEt') ya da devre dişi ('HAYIR') birakmak icin ve duğmelerine basin. Bütün kanallari taramak icin SB1 veya SB2 duğmelerine basin. Tarama ayarlarini seçṭikten sonra kaydetmek ve diger adimaGPCMek icin (Menü)duğmesine basin ya da degisiklikleri kaydetmedençikmak icin telsizi KAPATIN. Tarama Listesi Menü, CPS kullanarak da konfigüre edilebilir.

PROGRAMLAMA ÖZELLIKLERİ

Telsizinizdeki,butun ozellikleri kolayca programlamak icin Musteri Programlama Yazilimin(CPS)ve programlama kablosunu kullanmaniz onerilir.

CPS yazilimi www.motorolasolutions.com adresinden ücretsiz indirilebilir.

GELISMIŞ YAPILANDIRMA KİPI

'Programlama Kipini' girmek icin telsizi
ACARKEN PTT Düğmesi ile SB1 Düğmesini
aynıanda 3 saniyeligiine basili tutun. Bir ses,
telsizin 'Programlama Kipine' girdigi ni belirterek
Kanal Numarası anons eder. Telsiz LED'i
yesil yanıp söner.

Telsiz 'Programlama Kipine' ayarlandiindagro Simgesi grotulenir ve mevcut ayarlanmis kanal adi yanip sonerek programlamak istediginiz kanali semeniz icin Kanal Seim Düɡmesini cevirebileceginizi gosterir.

'Programlama Kipinde' telsiz mevcut farkli programlama kipleriarasinda degiserek her kanal icin deger ayarlayabilir:

F r e k a n s l a r ,
CTCSS/DPL Kodlari (Paraziti Devre Disi Birakma Kodu),
- Sifreleme ve
Tarama.

• Degisiklikleri kaydetmeden farklı 'Programlama Secim Kiplerinde' ilerlemek icin PTT Düğmesine ya da (Menu) Düğmesine kisa basın.
• Degisiklikleri kaydetmek icin PTT Düğmesine uzun basin. Telsiz 'Boşa' Programlama Kipine geri doner.

• 'Boşa' Programlama Kipindeyken 'Programlama Kipinden' çikmak icin PTT Düğmesine uzun basın.

• 'Programlama Kipi' seçeneklerinin basina dondügünuzde telsizi KAPATSANIZ dahi telsiz yaptıgüniz:tümdehyşisiklikleri otomatik olarak kaydeder.
  Telsizi kapatarak 'Programlama Kipinden'dehyisiklikleri kaydetmeden cikin ('Programlama Kipi)'segeneklerinin basina donmedigiiniz takdirde).

Programlamak istediiginiz kanalı seç;tken sonra 'Frekans Programlama Kipine' ulaşa kadar seçeneklerde gezimek ilen PTT ya da (Menu)duğmesine basin.

Telsiz frekans kodlarini aşağidaki gibi gosterir:

Istediginiz frekansi programlamak icin A ve duymelerini kullanarak ihtiyaciniz olan frekans kod degerini belirleyin. PTT dugmesine kaydedip cikmak icin uzun basin ya da kaydetmeden diger programlama ozelligine gezmek icin PTT dugmesine kisa basin.

Programlamak istediginiz kanalı seç;tken sonra 'Kod Programlama Kipine' ulasana kadar seçeneklerde gezimek icin PTT ya da (MENU) duğmesine basın.

Telsiz CTCSS/DPL kodarini aasaigidaki gibi goesterir:

lstediginiz kod programlamak icin ayarlamak istediginiz CTCSS/DPL kod degerlerine ulasana kadar ve duqmelerini kullanin. PTT dugmesine kaydedip cikmak icin uzun basin ya da kaydetmeden diger programlama ozelligine gezmek icin PTT dugmesine kisa basin.

Şifreleme Özelligiayo nı koda sahip olmayan ve yaptıgünizayo nı dinleyen kişilerin karmaşik sesler duymasını saglar. Bu Özellik gizlilişi garantı etmez, ancak araya ekstra bir gizlilik katmani yerleşirir. Şifreleme Özelliginin varsaylan ayari KAPALI'dir.

'Programlama Kipine' girdikten sonra ve Şifreleme Özelligini (Netkinleşirmek istediğiniz kanalı seç;tken sonra telsiz, Şifreleme Programlama Kipine gelene kadar PTT Düğmesine ya da (Menu) Düğmesine

kisaca basarak programlama kiplerinde gezinebilirsiniz.

Telsiz Şifreleme ayarlarıını aşağidaki gibi gosterir:

Mevcut sifreleme degeri ekranda yanip söner.
4A ve ügmelerine basarak istediğiniz
sifreleme degerini (0, 1, 2, 3 ya da 4)
seçebilirsiniz. PTT Düğmesine kaydedip
çikmak icin uzun basin ya da kaydetmeden
diger programlama özelligineGPCmek icin PTT
duğmesine kisa basin.

Not: Deger 0'a ayarliyken sifrelemedevre di si birakilir.

TARAMA

Tarama, konusmaları algilamanı icin dhekanallari izlemenizi saglar. Telsiz bir:yayin algiladiğindataramayidurdurur ve aktif kanalagider. Bu da kanalı el ile degişirmeden kanaldaki insanlarla konusmanı ya da onlari dinlemenizi saglar. Bu sure icinde Kanal 2'de bir konusma devam ediyorsa telsiz Kanal 1'de kalir ve Kanal 2'yi duymazsiniz. Kanal 1'de konusma durunca telsiz taramaya devam etmeden once 5 saniyeliğine bekler.

Taramayi baslatmak icin SB1 ya da SB2 dugmelerinden birine (tarama icin programlanmis) basin. Telsiz, kanal aktivitesi algiladiiginda bu kanaldaki aktivite bitene kadar bu kanalda durur. PTT dugmesine basarak kanallararasinda gezmek zorunda kalmadan yasin yupan kisiye (ya da kisiere) cevap verebilirsiniz.

Not: Tarama, CPS araciliigiyla SB1 ya da SB2 Düğmelerinden birine programlanmaldir. Tarama/Istenmeyen Kanali silme Düğmesi varsayilan ayar olarak SB2 olarak atanmistir. Otomatik Tarama belirli bir kanal icin etkinleştilmisse taramayi baslatmak icin (tarama icin programlanmis) SB1 veya SB2 tuşlarindan birine basmayin, telsiz bunu otomatik olarak yapacaktir.

Taramayi durdurmak icin SB1 ya da SB2 duğmelerinden birine (tarama icin programlanmis) tekrar kisaca basin.
- Telsiz tarama yaparken PTT Düğmesine bastıgünizda telsiz, Tarama etkinleştilmeden önce seçilen kanalda:yayın yapacaktır.5saniye icinHCIbir:yayıngerekleşmezse tarama devam eder.
- Paraziti Devre Dişi Birakma Kodları (CTCSS/DPL) olmadan tarama yapmak istiyorsaniz CTCSS/DPL Programlama Seçim Kipindeki kanallarin kod ayar alanı 0’a getirin.

Not: Telsiz Tarama seçeneğine ayarlıken LED Göstergesinde Kirmizi Sinyal yanıp söner.

TARAMALISTESINI PROGRAMLAMA

Telsizinizdeki her kanal icin Telsiz Tarama ayarlarini etkinlestirebilir ya da devre dişi birakabilirsiniz. Bunu yapmak icin 'Programlama Kipine' girin ve programlamak istediğiniz kanalı seçın. PTT duğmesine ya da (Menu) duğmesine basarak 'Tarama Programlama Kipine' ULAŞana kadar programlama kiplerinde gezinin.

Telsiz, Tarama Programlama Kipini asaigdaki

gibi österecektir:

Hem kanal numarasi hem mevcut tarama ayari (EVET = Etkinleşir veya HAYIR = Devre Dişi Birak) ekranda yanip sönerek ayari yapabileceğinizi belirtir. Kanal numarası ayarlamak icin istediğiniz kanal numarası ulasana kadar Kanal Seçme Düğmesini cevirin.

Tarama Özelligini etkinleşirmek ('EVET') ya da devreDMI birakmak ('HAYIR') icin ve duğmelerine basin. Kanal numarası konfigüre etmek icin SB1 ve SB2 duğmelerini kullanı. İntiyacıniz olan degerleri ayarladıktan sonra çikmak ve kaydetmek icin PTT duğmesine uzun basin ya da kaydetmeden bir sonraki programlama Özelligine geleçmek icin PTT duğmesine kılıaca basin.

Not: Telsizdeki Maksimum Kanal (MAX CHAN)
1'e ayarlanmisiya Tarama Programlama secenei devre di birakilir ve telsizi ekraninda gosterilmaz.

Kanal Isimlerini Düzenleme

Kanal ismini duzenlemek icin telsizi ACIN ve PTT duğmesiyle beraber dugmesini aynianda 3 saniye boyunca basili tutun. 'Kanal isim Kipine' girdikten sonra telsiz özel bir bip sesiçkaracaktir.

Telsiz ekranı mevcut kanal ismini ve yanı
sönen kanal numarası aşaqidaki gibi gosterir:

Düzenlemek istediğiniz kanal numarası,
Kanal Seçme Düğmesini dondürerek seksin.
Kanal numarası seçtikten sonra kanal
isimlerini duzenlemeye bestehtamak ilen PTT ya
da (Menu) Düğmesine kisa ca basin.

• Değistirilecek karakter yanıpSONmeye stellt. Bu karakter boşluksa bir imleç yanıpSONmeye,Th...\
• Karakteri degişirmek icin istedigiini karaktere

ulaşa kadar ve duğmeerine basin.

Sagdaki diger karaktere gezemek icin (Menu) dugmesine basin. Karakter dizisi [A-Z], " (Boşluk), [0-9] ve Özel Karakterlerdir. Kılıçk harfe izin verilmez.

Kaydedip diger kanali duzenlemek ve 'Kanal Isim Kipine' geri donmek icin PTT dugmesine uzun basin ya da degisiklikleri kaydetmeden cikmak icin telsizi KAPATIN.

Not: Kanal ismi boş birakilmıssa PTT Düğmesine uzun basmak ismi kaydetmeyecek ya da oldugu gibi birakmayacaktir.

ISTENMEYEN KANALI SILME

Istemmeyen Kanali Silme seçeneği Tarama ListsindenGPCi olarakkanal silmenizi saglar. Telsizin tarama ozelligini bloke eden 'istenmeyen' kanallardaki alakasz konusmalar icin bu ozellik faydalir.

Tarama Listesinden bir kanal silmek icin:

• SB2(*) duğmesine kılısaca basarak Tarama kipini baslatin.
  Telsiz, kaldirmak istediginiz kanalda taramayapmayi birakana kadar bekleyin. Bu kanali silmek icin SB2 duğmesine uzun basin. Kanali tarama etkken silemezsiniz (ana kanal).
• Siz SB2 Düğmesine kılısaca basıp tarama kipinden Çıkana kadar ya da telsizi KAPATIP tekrar AÇANA kadar kanal yeniden taranmaz.

Not: (*) Bu, SB2 dugmesinin farkl bir kip icin ayarlanmadigi gosterir.

MÜSTERI PROGRAMLAMA YAZILIMI (CPS)

§ekil 1: Telsizi CPS'ye ayarlama

Telsizinizin Özelliklerini programlamanin vedehyistirmenin en kolay yolu Bilgisayar Programlama Yazilimi (CPS) ve CPS Programlama Kablosu kullanmaktir (^*) . CPS Yazilimi web tabanlindirile bilir yazilim olarak su adreste ücretsez olarak bulunmaktadir:

www.motorolasolutions.com

Programlamak icin XT Serisi telsizi Şarj Cihazi
Tepsisi ve CPS Programlama Kablosu
araciliğiyla gosterildigi gibi baglayin (bkz. Sekil 1, sayfa 40). CPS Programlama Kablosunun
anahtarini 'CPS Kip'ine getirin.

CPS, Zaman Aşimi Zamanlayişi, Tarama Listesi, Çağrı Tonlari, Şifreleme ve Gürültu Bastirması gibi Özelliklerin yanı sırı frekanslar, PL/DPL Kodlari gibi Özellikleri programlamanızseloglar. CPS;cok yararlı bir araqir,çunku ayinzamanda On Panel Telsiz Programlamasini kilitleyebilir ya da herhangi belirli bir telsiz Özelliginin degiştinilmesini (yanlşlikla onceden ayarlanmş telsiz değerlerinin silinmesini onlemek icin) kistlayabilir. CPS ayrıca telsiz profil yonetimi icin sifre ayarlama seçeneşi sunarak Güvenligi saglar. Daha fazla bilgi icin Kullanı Kılıvuzu'nun sonundaki Özellikler Özet Çizelgesi Bolumü'ne dokın.

Not: (^*) CPS Programlama Kablosu P/N HKKN4027_ayr satilan bir aksesuardir. Daha fazla bilgi icin luften Motorola Solutions satin alma noktasyla iletisimeGPCIN.

Zaman Asimi Zamanlayicisi

Zaman Asimi Zamanlayicişi ayarlayarak PTT Düğmesine basildigianda Yayinar kapatilabilir.

Gürültü Bastirma

Gürültü Bastirma kaybolan taşıyıçı tespiti sirasindo istenmeyen gürültüyu (hat gürültusün) ortadan kaldirir. Düzertelsizlerle uyumlou olması icin bu değeri 180 ya da 240 olarak ayarlayabilirsiniz.

• Onceki sayfalarda tanımlanan Özellikler CPS'nin sahip olduğu Özelliklerin sadece bazilaridir. CPS daha fazla Özellik saglar. Daha fazla bilgi icin CPS'deki YARDIM dosyasına bakın.
• CPS yaziliminda mevcut alan özelliklerin bazilari telsiz modeline güre çesitlik bösterebilir.

KOPYALAMA TELSIZLERI

XT Serisi telsiz profillerini bir Kaynak Telsizden Hedef Telsize 山 3 yontemden birini kullanarak kopyalayabilirsiniz:

• Cok Uniteli Şarj Cihazi Kullanarak (MUC-isteğe®, aksesuar),
• Iki tane Tek Ünteli Şarj Cihazi (SUC) ve Telsizden Telsize kopyalama kablosu (isteğe®, aksesuar), Kullanarak,
• CPS (ücretsiz yazilim indirme)

Cok Uniteli Sarj Cihazi ile Kopyalama (MUC)
"KOPYA" simgesi Yuva 2 "KOPYA" simgesi Yuva 5

Cok Uniteli Sarj Cihazi kullanarak kopyalama yapmak icin en az iki telsiz bulunmaldir:

Kaynak telsiz (profilin alindi telsiz) ve
- Hedef telsiz (kaynak telsizden profilin kopyalanacagi telsiz).

Kaynak telsiz 1. veya 4. Yuvalardan
birindeyken Hedef telsiz 2. veya 5. Yuvalardan
birinde olup Cok Üniteli Şarj Cihazınin
yuvalarinda扭矩ikilde eslesmelidir:

• 1ve2ya da
  4ve5.

Kopyalama sirasinda Cok Uniteli Sarj Cihazinin guc kaynagina takilmasona gerek yoktur, fakat BUTUN telsizlerin tamamen sarj edilmis bataryalar olmalidir.

1. Hedef Telsizi ACIN ve Cok Ünteli Şarj Cihazlarinda birine yerleşirin.
2. Asagidaki adimlari izleyerek Kaynak telsizi acin:

Telsizi AÇARKEN, PTT ve SB2 Düğmelerine ayınanda uzunca basin.

"Cloning" ("Kopyalama") sesi duyulana kadar 3 saniye bekleyin, ardindan tuşlari birakin.
3. Kaynak telsizi, adim 1'de seciiginiz hedef telsiz yuvasiya esleşen yuvaya yerleşirin. SB1 Düğmesine basin ve birakin.
4. Kopyalama tamamlandıktan sonra Kaynak Telsiz sesli bir seksilde "successful" ("başarılı") (kopyalama besoinı) ya da "fail" ("başarışı") (kopyalama ilemi besoinı oldu) seklinde anons:yapar. Kaynak telsiz ekranlı bir modelse görtü ekranindo 'Pass' ('Başarılı') ya da 'Fail' ('Başarışı') göstergeleri belirecekbir (5 saniye icindebirtinduylacaktır).
5. Kopyalama islemini tamamladiktan sonra 'kopyalama' kipinden cikmak icin telsizleri KAPATIN ve tekrar ACIN.

Telsizlerin :(

Cok Uniteli Sarj Cihazi siparis ederken suraya basvurun: P/N PMLN6385_.

Notlar:

• Kopyalama seksisiz olursa bkz. "Kopyalama seksisiz Olursa Ne Yapilmali?", sayfa 46.
• Kopyalama isleminin basariylaGPCklesmesi icin eslenmis Hedef telsizler ve Kaynak telsizler ayni bant tipine sahip olmaldir.
• Cok Ünteli Şarj Cihazi yuva numaraları, Motorola Solutions logosu on tarafa bakacak seksilde soldan-SA grodu okunmaldir.
• Genisletilmis frekanslarla (446,00625 MHz-446,19375 MHz) programlanan bir telsiz, eskisekiz frekansl telsizlere kopyalamayi desteklemez.

CPS ve Kopyalama Kablosu (Istege Bagli Aksesuar)

• Hem CPS hem de Kopyalama Kabolari, XT Serisi telsizler ya da XTNi serisi telsizlerle calismak icin yapilmistir. Kopyalama kablosu XT ve XTNi serisi telsizlerin olusturdugu cihaz topluluğunu desteklemektedir.
• CPS kablo XT serisi telsizleri programlar. Kablo anahtarinin "Flas" ya da "CPS" konumunda oldugundan emin olun. XTNi telsizi CPS kablosuyla programlamak icin kablo anahtarinin CPS konumunda oldugundan ve USB donusturucunjun CPS kablo kitinde kabloya takiri bir sekilde saglandigindan emin olun.

• Kopyalama kablosu size sunlar kopyalama imkanı saglar:

• XT Serisi telsizler. Anahtarin "Cloning" ya da "Legacy" konumunda oldugundan emin olun.

• XTNi Serisi telsizler. Kopyalama kablosunun her bir ucunda bir USB donusturucyle anahatarin "Legacy" konumunda oldugundan emin olun.

• XT ve XTNi Serisi telsizler. Anahtarin "Legacy" konumunda oldugundan emin olun ve XTNi Tek Ünteli Şarj Cihazinda, USB DONUSTRUCU kullanin. Kopyalama Kablo Kitinde 1 adet USB DONUSTRUCU bulunur.

USB Donusturucu

Telsizden Telsize (R2R) Kopyalama Kablosu (Istege Bagli Aksesuar) Kullanarak Telsiz Kopyalama

Kullanma Talimatlari

1. Kopyalama islemine baslamadan once sunlara sahip oldugunuzdan emin olun:

2. Telsizlerin her birinde tamamen Şarj edilmis batarya.

3. Iki tane Tek Ünteli Şarj Cihazi (SUC) ya da RM Serisi telsizleri kopyalamak icin 2 Tek Ünteli Şarj Cihazi ya da XT Serisi telsiz icin 1 Tek Ünteli Şarj Cihazi ve XTNi Serisi telsizler icin 1 Tek Ünteli Şarj Cihazi.
   Telsizleri KAPATIN ve

4. Tek Ünteli Şarj Cihazlarindan butt kabolari (guc kaynagi ya da USB kabolari) Çiakin.

5. Kopyalama kablosu mini USB konektörünün bir tarafini birinci Tek Üniteli Şarj Cihazına diger ucunu ikinci Tek Üniteli Şarj Cihazına takın.

Not: Kopyalama islemisirasinda Tek Uniteli Sarj Cihazina guc uygulanmaz. Bataryalar sarj olmaz. Iki telsizarasinda sadece veri iletisimi kurulur.

1. Hedef Telsizi ACIN ve Tek Üniteli Şarj Cihazlarinda birine yerleşirin.
2. Kaynak Telsizi asagidaki adimlan izleyerek AÇİN:

Telsizi AÇARKEN, PTT ve SB2 Düğmelerine ayınanda uzunca basın.
- Tuşlari birakmadanònce 3 saniye bekleyin, ardindan "Cloning"(Kopyalama)" kelimesini söyleyen belirgin bir ses tonu duyarsıniz.

1. Kaynak Telsizi Tek Üniteli Şarj Cihazına Yerleştin. SB1 duğmesine basin ve birakin.
2. Kopyalama tamamlandiinda Kaynak Telsiz sesli bir sekilde "succesful" ("başarı") (kopyalama basarı) ya da "fail" ("başarı,) (kopyalama ilemi basarı oldu) sekinde anons yapar. Kaynak Telsiz ekranlı bir modelse görtü ekrananda 'Pass' ('Başarı') ya da 'Fail' ('Başarı') goftergeleri belirir (5 saniye icinde birtinduylur).
3. Kopyalama islemi tamamlandiktan sonra "Kopyalama"kipinden cikmak icin Telsizleri KAPATIN ve tekrar AÇIN.

Kopyalama Başarisiz Olursa Ne Yapilmali?

Telsiz sesli bir sekilde "Fail" ("Başarısüz") anonsu:yapacak ve kopyalama ileminin basarısiz olduguṇu belirir. Kopyalamanin basarısiz olması durumunda kopyalamayi tekrar baslatmadan.Once aşalıkık adınlarin herbiriniGeorgeleşirin:

1. lki telsizdeki bataryalarin da tamamen sarj edildiginden emin olun.
2. Tek Ünteli Şar Cihazlarınin,isinde dokyalamakabololarini kontrl edin.
3. Bataryanin telsize duzguncetakildigindan emin olun.
4. Şarj Cihazi Tepsisi ya da Telsiz böglanti noktalarinda doküntu veya kir bulunmadiğindan emin olun.
5. Hedef telsizin AÇİK oludgün dan emin olun.
6. Kaynak telsizin kopyalama kipinde oldugundan emin olun.
7. lki telsizin de ayni frekans bandinda, ayni bolgede oldugundan ve ayni yayin gucune sahip olduklarindan emin olun.

Not:

• Kopyalama kablosu sadece uyumlu Motorola Solutions Tek Ünteli Şarj Cihazi PMLN6393_ile calisacak sekilde tasarlanmistir.
• Genisletilmis frekanslarla (446,00625 MHz-446,19375 MHz) programlanan bir telsiz, eskiz frekansl telsizlere kopyalamayi desteklemez.

Kopyalama Kablosu siparis ederken lutfen suraya basvurun: P/N# HKKN4028_. Aksesuarlar hakkinda daha fazla bilgi icin bkz. "AKSESUARLAR", sayfa 62.

Müsteri Programlama Yazilimini (CPS) kullanarak kopyalama

Bu metodu kullanarak kopyalama yaparken CPS yazilimina, Sarj Cihazi Tepsine ve CPS Programlama Kablosuna ihtiyaciniz olur.

CPS Programlama Kablosu siparisi icin bkz. HKKN4028_.

CPS kullanarak{nasil kopyalama yapabileceginizedair bilgiyi

• CPS Yardim Dosyası -- İçindekiler ve Dizin -- Telsizleri Kopyalama/seçeneklerini izleyerek ya da
• CPS Programlama Kablosu Akesesar Broşürände bulabilirsiniz.

SORUN GIDERME

Belirti Bunu Deneyin...
Güç yok	Li-lyon bataryaayı yeniden Şarj edin ya dadehyistirin.Aşırı calisma sıçakkıbataryaın Ömrünü etkileyebilir.Bkz. "Li-lyon Batarya Hakkinda", sayfa 13.
Kanalda BAŞka sesler ya da konusmalar duyuyorum	Paraziti Devre Düşı Birakma Kodunun ayarlandığın防盗ğrulayın.Frekans ya da Paraziti Devre Düşı Birakma Kodu kullanlıyor olabilir.Ayarlarıdehyistirin;.butınelsizlerdeki frekanslıyor ya da kodarıdehyistirin.Telsinizin:yın esnasindo.Doğru frekans ve kodka Olduğundan emin olun.Bkz. "KONUŞMA VE ÜZLEME", sayfa 23.
Şifreli Mesaj	Şifreleme Kodu AÇIK olabilir ve/veya telsizinizin ayarları防盗ğrselsizlerinayarlarıyla eşlesmiyor.
Ses kalitesi yeterince iyidehyildir	Telsiz ayarları.Doğru bir Şekildedehytesmiyor olabilir.Frekansları, kodarı ve bant genisliklerinin,butün telsizlerde�能olduğundan emin olmak:içın iki defa kontrl edin.

Türkce

Belirti Bunu Deneyin...
Sinirli konusma mesafesi	Çelik ve/veya beton yapılar, yüzün bitki ort��, binalar ya da araçlar mesafeyi azaltır. İletmişimi/DDa kaliteli hare getirmek icin engelsiz.Since alanarlı arayın.Telsizi cep ya da kemer gibi vucuda)yüzdenbólgernde taşımak mesafeyi azaltır.Telsizin yerinidehyigişirin.Mesafeyi ve kapsama alanı artirmak icin engelleriazaltabilir ya da güüür artırl bilirsiniz.UHF telsizleri sanayi binalarinda ve ticari binalarda.dda genişkapsama alanı)...Güüur artirmak daha geniş sinyalmesafesi)...Balamakla kalmaz)...zamanda sinyallerin engellerden daha)...Büyükbir)..yakindgeçmesine yarıldimolur.Bkz."KONUSMA VE ÜZLEME",sayfa 23.
Mesaj,gonderilm;yor ya da alinmiyor	Mesaji iletirken PTT (Bas-Konus)duğmesine iyice bastmişizdan emin olun.Telsizlerin ayıN Kanal,Frekans,Paraziti Devre Dişi Birakma Kodu veŞifreleme Koduna sahip olduğunu onaylayin.Daha fazla bilgi icinbkz."KONUSMA VE ÜZLEME",sayfa 23.Bataryalarıyeniden,...şar edin,dehyigerin ve/veya yenidenyerleşirin.Bkz."Li-lyon Batarya Hakkinda",sayfa 13.Engeller ve ic mekanlarda ya da araçlarda)...malirma parazite neden olabilir.Konumunuzudehyigerin.Bkz."KONUSMA VE ÜZLEME",sayfa 23.Telsizin Tarama yapmadı,...doğrulayin.Bkz."TARAMA",sayfa 37 ve"ISTENMEYEN KANALI SILME",sayfa 40.

Türkce

Belirti Bunu Deneyin...
Ağır statik ya da parazit	Telsizler yüzük, birbirlerinden en az bir buçuk metre uzakta olmalı. Telsizler birbirirden yüzuk uzakta ya da engeller iletişime parazit yapıyor. Bkz. "KONUŞMA VE İZLEME", sayfa 23.
Zayıbataryalar	Li-lyon bataryaıyeniden arg edin ya dadehyişirin. Aşırçalımaticsıçakkıbataryanine Ömrünü etkiler. Bkz. "Li-lyon Batarya Hakkinda", sayfa 13.
Şarj Cihazi LED ileşigiyanıp sönymiyor.	Telsizin/batayanı不得不elşikdeylereleştilipylereştilimmediğinci kontrl edin. Ayrıca,batarya/şarj cihazıtemas yüzeyinin temiz oldalıkundan ve arg piminindehyru sekildeylereştilirildügenden emin olmak ilenbatarya/şarj cihazı kontrl edin. Bkz. "BATARYAYI ŞARJ ETME", sayfa 16, "Şarj Cihazi Tepsisi LED Göstergeleri", sayfa 18 ve "Lityum-lyon (Li-lyon) Bataryaı Takma", sayfa 14.
Yenibataryarınyeşrlimesine ragmen zayıfbatarya gõstergesi yanıpsonymiyor	Bkz. "Lityum-lyon (Li-lyon) Bataryaı Takma", sayfa 14 ve "Li-lyon Batarya Hakkinda", sayfa 13.
VOX etkinleştirilemiyor	VOX Özelligi KAPALI olarak ayarlanmış olabilir. VOX Hassasiyet seviyesinin 0'a ayarlı olmadışından emin olmak ileçın CPS'i kullanın. Aksesuar calismaýor ya da uyumlulu/DDil. Bkz. "ELLER SERBEST KULLANIM/VOX", sayfa 27.
Bir suredir Şarj cihazindo olmasına ragmen batarya Şarj olmuyor.	Şarj cihazı tepinyin.Doğru bir seksilde baglınıp baglanmadmişı ve uyumlulu birGPC kaynakıylahaberlesip haberlesemediğiın kontrl edin. Bkz. "Şarj Cihazı Tepsi ile Şarj Etme (Tek Ünteli Şarj Cihazi)", sayfa 16 ve "Bataryayı Tek Başa Şarj Etme", sayfa 17. Bataryanınbir problemlö UP olmadmişı kontrl etmek ileçın Şarj cihazınlNDLED göstergesini kontrl edin. Bkz. "Şarj Cihazı Tepsi LED Göstergeleri", sayfa 18.

Not: Telsizdeki bir özellik varsayilan ya da önceden programlanmş değerlere yanı vermediğinde telsizin CPS kullanarak Özelleşirilmş bir profile programlanp programlanmadgün kontrl edin.

KULLANIM VE BAKIM

Dis kismini temizlemek icin yumusak nemli bir bez kullanin.

Telsizi suyun icinde birakmayin

Alkol veya temizlemesolusyonu kullanmayin

Telsiz suyun icinde kalirsa...

Telsizi KAPATIN ve bataryalarıçın

Yumusak bir bezle kurulayin

Telsizi tamamen kuruyana\ kadar kullanmayin

FREKANS VE KOD TABOLARI

Bu bolumdeki tablorak Frekans ve Kod bilgilerini sağlamaktadir. Bu tablorak Motorola Solutions XT Serisi Çift yönlü telsizlerle Dennis telsizlerini kullanırken,isinize yarar. Cogu frekans konumu XTNi Serilerindeki frekans konumlariyla aynidir.

Varsayilan Kanal Frekansi ve Paraziti Devre Disi Birakma Kodu

Kanal #	Frekans (MHz)	Kod	Bant Genişligi
1 446,00	625 67,0 Hz 12,5 kHz
2 446,01	875 67,0 Hz 12,5 kHz
3 446,03	125 67,0 Hz 12,5 kHz
4 446,04	875 67,0 Hz 12,5 kHz
5 446,05	625 67,0 Hz 12,5 kHz
6 446,06	875 67,0 Hz 12,5 kHz
7 446,08	125 67,0 Hz 12,5 kHz
8 446,09	875 67,0 Hz 12,5 kHz

Kanal #	Frekans (MHz)	Kod	Bant Genişligi
9 446,00	625 754 12,5	kHz
10 446,00	1875 754 12,5	kHz
11 446,03	125 754 12,5	kHz
12 445,04	4375 754 12,5	kHz
13 446,05	625 754 12,5	kHz
14 446,06	6875 754 12,5	kHz
15 446,08	8125 754 12,5	kHz
16 446,09	9375 754 12,5	kHz

Not: Kod 754, DPL 121'e karstlik gelmektedir

XT460 Tam Frekans Listesi

446,00625 446,10625
446,01875 446,11875
446,03125 446,13125
446,04375 446,14375
446,05625 446,15625
446,06875 446,16875
446,08125 446,18125
446,09375 446,19375

Uyari: Varsayilan olarak yalinizca 446,0-446,1 MHz analog frekanslar kullanilabilir. 446,1-446,2 MHz analog frekanslar, yalinizca bu frekanslarin hukumet yetkililerince izin verildigi ülkernde kullanilmaldir. 446,1-446,2 MHz analog frekanslara Rusya'da izin verilmez.

CTCSS VE PL/DPL KODLARI

CTCSS Kodlari

CTCSS Hz	CTCSS Hz
1 67,0	14 107,2 27 167,9
2 71,9	15 110,928 173,8
3 74,4	16 114,8 29 179,9
4 77,0	17 118,830 186,2
5 79,7	18 123 31 192,8
6 82,5	19 127,3 32 203,5
7 85,4	20 131,8 33 210,7
8 88,5	21 136,5 34 218,1
9 91,5	22 141,3 35 225,7
10 94,8	23 146,2 36 233,6
11 97,4	24 151,4 37 241,8
12 100,0	25 156,7 38 250,3
13 103,5	26 162,2

Not: (^*) Yeni CTCSS kodu.

SS Hz
122 (*)	69,3

PL/DPL Kodlari

DPL	Kod	DPL	Kod	DPL	K
39	23	55	116	71	243
40	25	56	125	72	244
41	26	57	131	73	245
42	31	58	132	74	251
43	32	59	134	75	261
44	43	60	143	76	263
45	47	61	152	77	265
46	51	62	155	78	271
47	54	63	156	79	306
48	65	64	162	80	311
49	71	65	165	81	315
50	72	66	172	82	331
51	73	67	174	83	343
52	74	68	205	84	346
53	1	69	223	85	351
54				115

70	226

86	364

Türkce

PL/DPL Kodlari (Devami)

DPL	Kod		DPL	Kod
87 365	104 565	121 754
88 371	105 606	123 645
89 411			106 6	12 124 Özelleştinilmiş PL
90 412	107 624	125 Özelleştinilmiş PL
91 413	108 627	126 Özelleştinilmiş PL
92 423	109 631	127 Özelleştinilmiş PL
93	431		110	632
94	432		111	654
95	445		112	662
96	464		113	664
97	465		114	703
98	466		115	712
99	503		116	723
100 506	117 731	135 Ters Çevrlimiş DPL 44
101 516	118 732	136 Ters Çevrlimiş DPL 45
102 532	119 734	137 Ters Çevrlimiş DPL 46
103 546	120 743	138 Ters Çevrlimiş DPL 47

DPL	Kod
128	Özelleşirilmigi PL
129	Özelleşirilmigi PL
130	Ters Çevrlimiş DPL 39
131	Ters Çevrlimiş DPL 40
132	Ters Çevrlimiş DPL 41
133	Ters Çevrlimiş DPL 42
134	Ters Çevrlimiş DPL 43
DPL Kod DPL Kod DPL K
139	Ters Çevrlimiş DPL 48
140	Ters Çevrlimiş DPL 49
141	Ters Çevrlimiş DPL 50
142	Ters Çevrlimiş DPL 51
143	Ters Çevrlimiş DPL 52
144	Ters Çevrlimiş DPL 53
145	Ters Çevrlimiş DPL 54
146	Ters Çevrlimiş DPL 55
147	Ters Çevrlimiş DPL 56
148	Ters Çevrlimiş DPL 57
149	Ters Çevrlimiş DPL 58
150	Ters Çevrlimiş DPL 59
151	Ters Çevrlimiş DPL 60
152	Ters Çevrlimiş DPL 61
153	Ters Çevrlimiş DPL 62
154	Ters Çevrlimiş DPL 63
155	Ters Çevrlimiş DPL 64

PL/DPL Kodlari (Devami)

156	Ters Çevrlimiş DPL 65
157	Ters Çevrlimiş DPL 66
158	Ters Çevrlimiş DPL 67
159	Ters Çevrlimiş DPL 68
160	Ters Çevrlimiş DPL 69
161	Ters Çevrlimiş DPL 70
162	Ters Çevrlimiş DPL 71
163	Ters Çevrlimiş DPL 72
164	Ters Çevrlimiş DPL 73
165	Ters Çevrlimiş DPL 74
166	Ters Çevrlimiş DPL 75
167	Ters Çevrlimiş DPL 76
168	Ters Çevrlimiş DPL 77
169	Ters Çevrlimiş DPL 78
170	Ters Çevrlimiş DPL 79
171	Ters Çevrlimiş DPL 80
172	Ters Çevrlimiş DPL 81

173	Ters Çevrlimiş DPL 82
174	Ters Çevrlimiş DPL 83
175	Ters Çevrlimiş DPL 84
176	Ters Çevrlimiş DPL 85
177	Ters Çevrlimiş DPL 86
178	Ters Çevrlimiş DPL 87
179	Ters Çevrlimiş DPL 88
180	Ters Çevrlimiş DPL 89
181	Ters Çevrlimiş DPL 90
182	Ters Çevrlimiş DPL 91
183	Ters Çevrlimiş DPL 92
184	Ters Çevrlimiş DPL 93
185	Ters Çevrlimiş DPL 94
186	Ters Çevrlimiş DPL 95
187	Ters Çevrlimiş DPL 96
188	Ters Çevrlimiş DPL 97
189	Ters Çevrlimiş DPL 98

PL/DPL Kodlari (Devami)

DPL	Kod
190	Ters Çevrlimiş DPL 99
191	Ters Çevrlimiş DPL 100
192	Ters Çevrlimiş DPL 101
193	Ters Çevrlimiş DPL 102
194	Ters Çevrlimiş DPL 103
195	Ters Çevrlimiş DPL 104
196	Ters Çevrlimiş DPL 105
197	Ters Çevrlimiş DPL 106
198	Ters Çevrlimiş DPL 107
199	Ters Çevrlimiş DPL 108

DPL	Kod
200	Ters Çevrlimiş DPL 109
201	Ters Çevrlimiş DPL 110
202	Ters Çevrlimiş DPL 111
203	Ters Çevrlimiş DPL 112
204	Ters Çevrlimiş DPL 113
205	Ters Çevrlimiş DPL 114
206	Ters Çevrlimiş DPL 115
207	Ters Çevrlimiş DPL 116
208	Ters Çevrlimiş DPL 117
209	Ters Çevrlimiş DPL 118

DPL	Kod
210	Ters Çevrilmiş DPL 119
211	Ters Çevrilmiş DPL 120
212	Ters Çevrilmiş DPL 121
213	Ters Çevrilmiş DPL 123
214	Özelleşirilmiş DPL
215	Özelleşirilmiş DPL
216	Özelleşirilmiş DPL
217	Özelleşirilmiş DPL
218	Özelleşirilmiş DPL
219	Özelleşirilmiş DPL

MOTOROLA SOLUTIONS SINIRLI GARANTI

GARANTI BILGISI

Motorola Solutions Çift yönlü telsizinizi ve/veya original aksesuarlarıntı satın aldgüniz yetkili Motorola Solutions bayisi veya saticılı garantı taleplerini karsılare ve/veya garantı hizmeti saglar. Garanti hizmetinizi almak icin lüftfen telsizinizi bayinize veya satın aldgüniz yereBOTürün. Telsizinizi Motorola Solutions'ya iade etmeyin. Garanti hizmetinden faydalanmak icin faturanın bir kopyası nı veya satın alma tarihini taşpanyan, satın aldgüniz Güsterir esdeğer bir belge sunmanı gerekir. Çift yönlü telsiz üzerindeki seri numarası da açık bir sekilde görülmelidir. Ürün üzerindeki tip veya seri numarasıdehyistirilir, silinir, kaldirilr veya okunmaz hare gelirse garantı geleçeri olmaz.

GARANTI KAPSAMINA GIRMEYENLER

• Ürünün normal ve olagan seksilışı kullanilmasindan veya bu kullanıconciliation bilavuzundaki talimatlara uyumlmasindan kaynaklanan arizalar veya hasarlar.
  Kotüye kullanim, kaza veya ihmalden kaynaklanan arizalar veya hasarlar.
• Uygunsuz test, calistirma, bakim, ayarlama veya her turlu degisiklik ya da modifikasyon nedeniyle ortaya cikan arizalar veya hasarlar.
• Doğrudan malzeme veya,isçilikteki kusurlar neden olmadigi surece antenlerdeki kırilmalar veya hasarlar.

• Performans olumsuz yonde etkileyeck veya her turlu garanti talebiniogrulamak icin gerekli incelemeleri ve test yapilmasin engelleyeck sekilde sokulen veya tamir edilen urunler.
  Nem, sivi veya sivi dokulmesinden kaynaklanan anizalar veya hasarlar.
  Normal kullanimdan dolayi cizilen veya hasar goren tum plastik yuzeyler ve dis etkilere maruz kalan tum parçalar.

• Geçici olarak kiralanan ürünler.

• Parçaların normal kullanım, asınma ve yipranmasından kaynaklanan periyodik bakimi ve onarimi vyadehyişimi.

AKSESUARLAR

SES AKSESUARLARI

Parça No. Açıklama
HKLN4599_	Klipsli PTT Mikrofonlu D Tarzi Kulakkı
HKLN4601_	Klipsli PTT Mikrofonlu Gözetim Kulakkı
HKLN4604_	Klipsli PTT Mikrofonlu Düner Kulakkı
HKLN4605_Klipsli PTT Mikrofonlu Kulakkı
HKLN4606_Uzak Hoparlör Mikrofonu

BATARYA

Parça No. Açıklama
PMNN4434_ Standart Li-lyon Batarya
PMNN4453_	Yüksek Kapasiteli Li-lyon Batarya

KABOLAR

Parça No. Açiklama
HKKN4028_	Telsizden Telsize Kopyalama Kablosu
HKKN4027_CPS	Programlama Kablosu

SARJ CIHAZLARI

Parça No. Açıklama
PMLN6385_	Standart Çok Üneteli Şarj Cihazi Tepsisı注销ere/AB Kiti
PMLN6393_	Standart Tek Üneteli Şarj Cihazi Tepsisı INT注销ere/AB

TASIMA AKSESUARLARI

Parça No. Açiklama

HKLN4510_Döner Üdafı

Not: Ürün satin alınirken bazı aksesuarlar

mevcut olabilir ya da olmayabilir.

Akesesarin bulunma durumlari ve yeti aksesuar modelleri hakkinda en guncel bilgi icin lufen Motorola Solutions Satin Alma Noktasıyla iletisimeGPCIN ya da

www.motorolasolutions.com

adreslerini ziyaret edin.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS ve stil verilis M Logosu, Motorola Solutions Trademark Holdings, LLC'nin ticari markalar i y tici markalarir ve lisans kapsaminda kullanlmaktadir. Diger tum ticari markalar, ilgili sahiplerinin malir. © 2013 ve 2018 Motorola Solutions, Inc.

Tüm haklari saklidir.

IpaBoBi noLoXeHn yoDo nporpaMHoro 3a6e3neueHHra i3 BiDkPHTm KODom:
