Tuotetyyppi	Radiopuhelin
Merkki	Motorola
Malli	XT400
Taajuusalue	PMR446
Lähetysteho	0,5 Wattia
Kanavien lukumäärä	16
Antenni	Ei irrotettava
Virtalähde	Ladattava litiumioniakku
Kesto (vakioakku)	Jopa 20 tuntia (säästötilassa)
Päätoiminnot	VOX/iVOX handsfree, kanavien skannaus, salaus, radion kloonaus, ohjelmointi CPS-ohjelmalla
Huolto	Puhdista kostealla pehmeällä liinalla; älä upota veteen; älä käytä alkoholia tai pesuaineita
Turvallisuus	Turvallisuusohjeet akuille ja latureille; rajoitettu RF-altistus, ammattikäyttö
Mukana tulevat lisävarusteet	Tukilaturi, virtalähde, verkkosovittimet, kotelo
Takuu	Motorola Solutionsin rajoitettu takuu

Usein kysytyt kysymykset - XT400 MOTOROLA

Kuinka radio kytketään päälle ja pois?

Kytkeäksesi päälle, käännä Päälle/Pois/Äänenvoimakkuus-nuppia myötäpäivään. Kytkeäksesi pois, käännä sitä vastapäivään naksahtavaan.

Kuinka äänenvoimakkuutta säädetään?

Käännä Päälle/Pois/Äänenvoimakkuus-nuppia myötäpäivään lisätäksesi äänenvoimakkuutta, vastapäivään vähentääksesi sitä.

Kuinka kanavaa vaihdetaan?

Käännä kanavavalitsin-nuppia halutulle kanavalle. Radio ilmoittaa kanavanumeron äänellä.

Miksi en kuule mitään tai kuulen häiriöääniä kanavalla?

Tarkista, että häiriönvaimennuskoodi (CTCSS/DPL) on asetettu oikein. Jos kohinaa esiintyy, ota kuuntelu käyttöön painamalla SB1-painiketta.

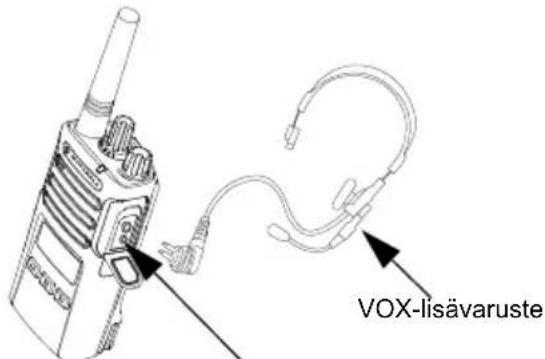

Kuinka handsfree-toimintoa (VOX) käytetään?

Liitä yhteensopiva VOX-lisälaite, kytke radio päälle ja puhu mikrofoniin. Lähetys aktivoituu automaattisesti. Voit myös aktivoida iVOX ilman lisälaitetta painamalla PTT:tä virran kytkemisen aikana.

Kuinka taajuudet ja koodit ohjelmoidaan?

Siirry Edistynyt konfigurointitila pitämällä PTT ja SB1 painettuna virran kytkemisen aikana. Käytä painikkeita asettaaksesi taajuus, CTCSS/DPL-koodi ja salaus kanavakohtaisesti.

Kuinka radio kloonataan?

Käytä moniyksikkölaturia (MUC) tai radio-radio kloonauskaapelia. Aseta lähderadio kloonaustilaan (PTT + SB2 virran kytkemisen aikana) ja seuraa ohjekirjan ohjeita.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että radio/akku on oikein asetettu laturiin, koskettimet ovat puhtaat ja laturi on kytketty. Jos LED-valo vilkkuu nopeasti punaisena, akku saattaa olla viallinen tai lämpötila sopimaton.

Kuinka radio puhdistetaan?

Käytä kostea pehmeä liina ulkopinnan puhdistamiseen. Älä upota radiota veteen äläkä käytä alkoholia tai pesuaineita.

Mikä on viestintäetäisyys?

Kantama voi olla 9 km avoimessa maastossa. Se lyhenee rakennusten, tiheiden puiden ja ajoneuvojen takia. Parhaan kantaman saavuttamiseksi vältä esteitä ja pidä vähintään 1,5 m etäisyys radioiden välillä.

KÄYTTÖOHJE XT400 MOTOROLA

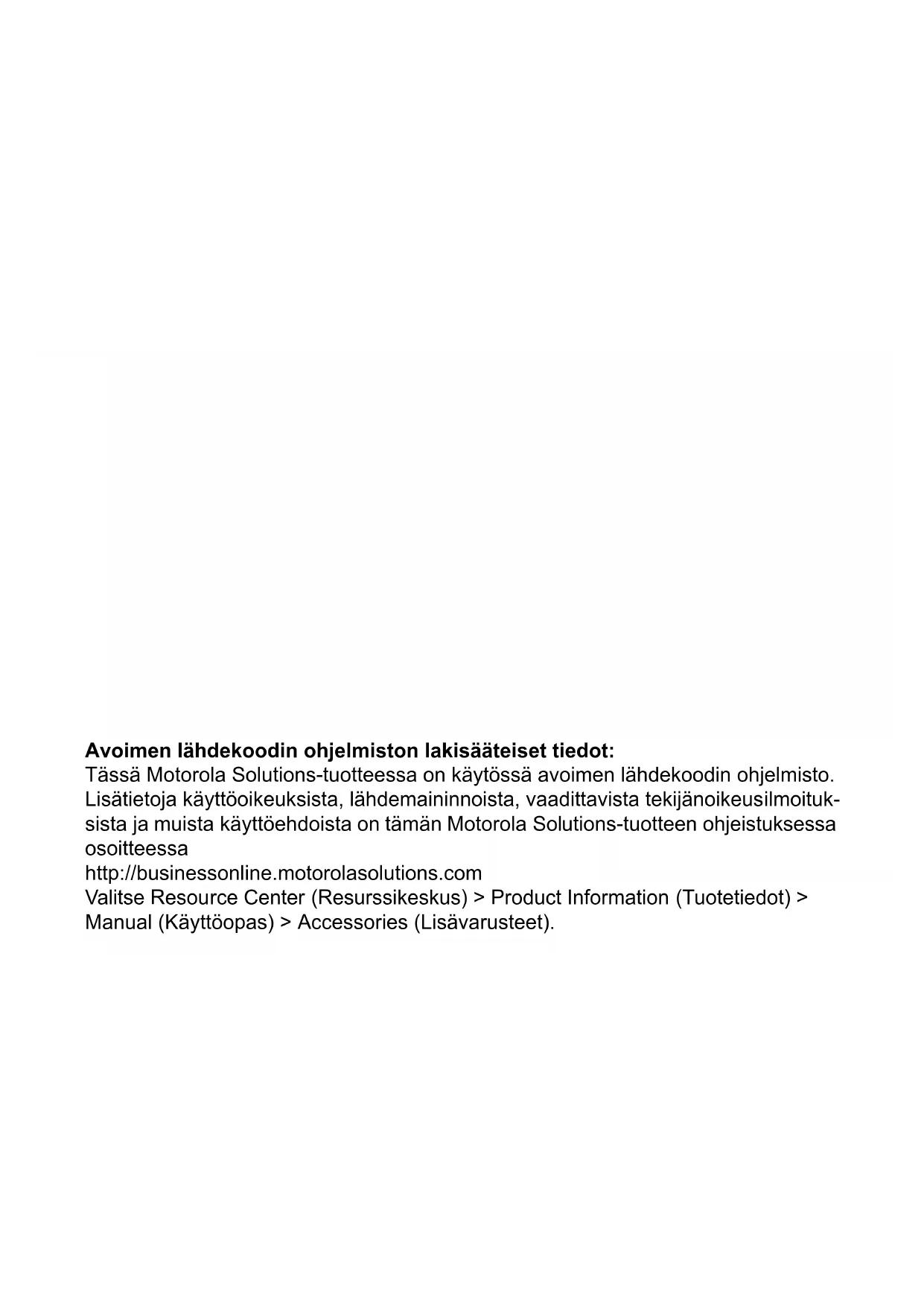

Avoimen lahdekoodin ohjelmiston lakisäeteiset tiedot:

Tässä Motorola Solutions-tuotteessa on käytössä avoimen lahdekoodin ohjelmisto. Lisātietoja käyttoöikeuksista, lahdemaininnoista, vaadittavista tekijänoikeusilmoituk-sista ja muista käyttoehdoista on tämän Motorola Solutions-tuotteen ohjeistuksssa osoitteessa

http://businessonline.motorolasolutions.com

Valitse Resource Center (Resurssikeskus) > Product Information (Tuotetiedot) > Manual (Käyttoopas) > Accessories (Lisävarusteet).

SISÄLTÖ

Sisaltö. 1

Tietokoneohjelmistojen tekijänoikeudet. .4

Turvallisuus 5

Akkujen ja laturien turvallisuusohjeet. . . .6

Käytöa koskevat turvallisuusohjeet .7

Radiopuhelimen yleiskuvaus. .9

Radiopuhelimen osat. 9

Virtanuppi / aenenvoimakkuudensaatonuppi 10

Kanavan valintanuppi 10

Akun ominaisuudet ja latausvaihtoehdot. . . .13

Tietoja litiumioniakusta 13

Lithiumioniakun asentaminen 14

Lithiumioniakun irrottaminen 14

Virtalahde ja laturi 15

Kotelo. 16

Akun lataaminen 16

Lataaminen yhden yksikon laturissa . . . 16

Laturin merkkivalot. 18

Akkumittari 19

Arvioitu latausaika 20

Aloittaminen 22

Radiopuhelimen kaynnistaminen ja sammuttaminen 22

Aanenvoimakkuudensaataminen 22

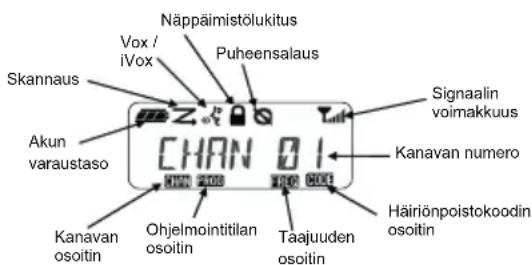

Naytonlukeminen 22

Kanavan valitseminen 23

Puhuminen ja tarkkailu. 23

Puhelun vastaanottaminen. 23

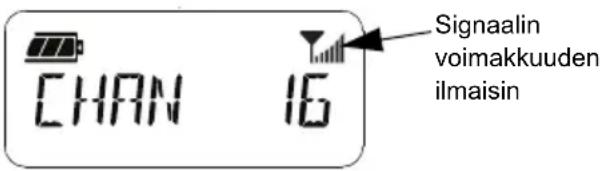

Signaalin voimakkuuden ilmaisin ja varatun kanavan ilmaisin 24

Kuuluvuusalue 24

Radiopuhelimen merkkivalot 26

Handsfree-kaytTo/VOX 27

Yhteensopivat VOX-lisavarusteet 27

iVOX-herkkyden märittäminen 28

Mikrofonin vahvistus (Microphone

Gain). 28

Handsfree-toiminto ilman

lisavarusteita (iVox) 28

Aänikehotteiden valitseminen

käytäjätilassa 28

Käynistymisen äinitila 29

Tehdasasetusten palauttaminen. 29

Nappainnet. 29

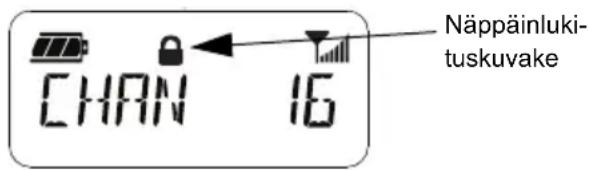

Nappainlukitus ja lukituksen poisto . . . .29

Valikkovaihtoehdot 30

VOX /iVOX-herkkydyen

märittäminen - valikko .30

VOX /iVOX-herkkydyden

märittäminen - CPS .31

Mikrofon vahvistusvalikko 31

Mikrofon lisavarusteen

vahvistustaso 32

Kutsuaenet (Call Tones) 32

Skannauslistavalikko. 33

Ohjelmoinitoiminnot 34

Lisamäritystila 34

Vastaanottotaajuuksen ohjelmoini 35

Vastaanottokoodien (CTCSS/DPL)

ohjelmointi 36

Puheensalauksen ohjelmointi 36

Skannaus 37

Skannauslistan ohjelmoini. 38

Kanavan nimen muokkaaminen 39

Häiriokanavan poisto 40

Aikakatkaisuajastin (Time-Out Timer) . . 42

Vastapurske (Reverse Burst). 42

Radiopuhelimen kloonaus 42

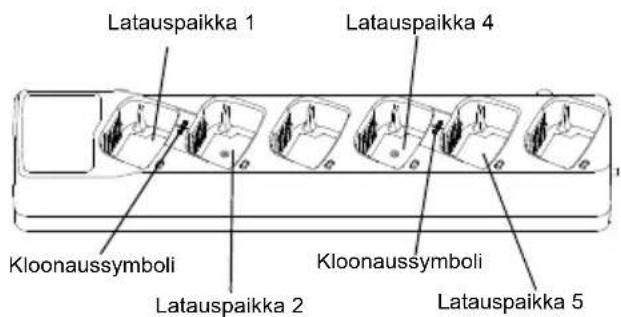

Kloonaus monen yksikon laturilla 42

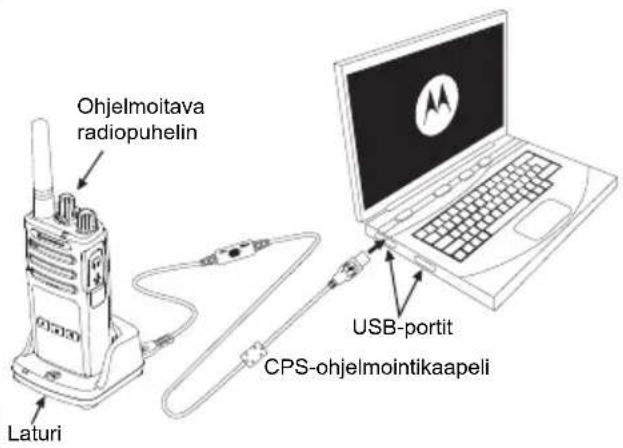

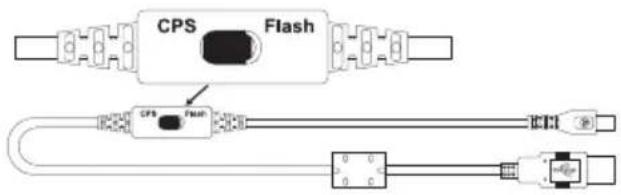

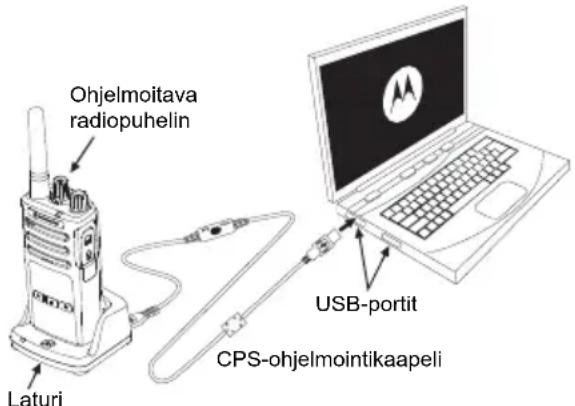

CPS ja kloonauskaapelit (lisavaruste) . 44

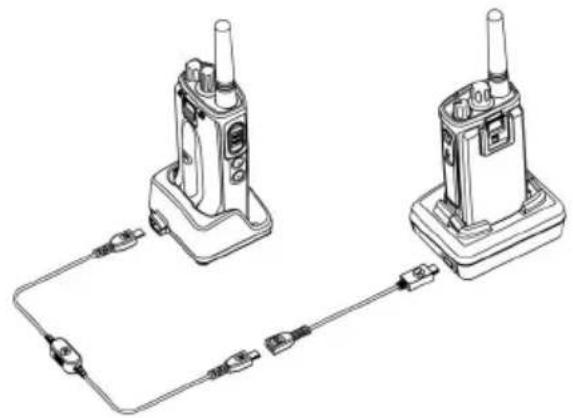

Radiopuhelimen kloonaus

käytämälä R2R (radiopuhelimesta

radiopuhelimeen)-kloonauskaapelia

(lisavaruste) 45

Käytäminen ja hoo. .53
Taajuus- ja kooditaulukot .54
CTCSS- ja PL/DPL-koodit. .56
Motorolan rajoitetti takuu .61
Lisavarusteet 63
Audio-lisavarusteet 63
Akku 63
Kaapelit 63
Laturit 63
Kuljetuslisävarusteet 64

TIETOKONEOHJELMISTOJENTEKIJANOIKEUDET

Tässä oppaassa kuvatut Motorola Solutionstuotteet saattavat sisältaa Motorolan tekijänoikeuksin suojattuja ohjelmia, puolijohdemuisteja tai muita tallennusvälineitä. Yhdysvaltain ja muiden maiden lait takaavat Motorolle tietyt yksinoikeudet tekijänoikeuksin suojattuihin tietakoneohjelmiin. Näihin oikeuksiin kuuluvat muun muassa yksinomaiset oikeudet kopioida ja tuottaa uudelleen millä tahansa ravalla tekijänoikeuksin suojattuja tietakoneohjelmia. Näissä käytöohjeissa kuvattujen Motorola Solutions-tuotteiden Motorola Solutionstietakoneohjelmia ei saa kopioida, jäljentä, muokata tai jakaa millään ravalla ilman Motorolan nimenomaista kirjallista lupaa, eikä niiden valmistustapaa saa selvittä milleän ravalla.

Motorola Solutions-tuotteiden ostaminen ei myöskään myönnä suoraan tai epäsurastimiään lisensssiä Motorolan tekijänoikeuksiin, patentteihin tai patenttihakemuksiin, lukuun ottamatta tavanomaista lain mukaan ostajalle kuuluvaa maksutonta lupaa käyttaa tuotetta.

TURVALLISUUS

TUOTETURVALLISUUS JA RADIOTAAJUUSENERGIALLE ALTISTUMINEN

Varoitus

Ennen kuin kaytät tatatuotetta, lue ohjeet senturvallisesta kaytostä ja tiedot radiotaajuisesta energia radiopuhelimen mukana toimitetusta Tuoteturvallisuus ja radiotaajuusergiale altistuminen -vihkosesta.

HUOMIO!

Tämä radio on tarkoitettu vain
ammattikaytöön, jotta se tāytäisi FCC:n/
ICNIRP:n vaatimukset radiotaajuusenergiale altistumisesta.

Luettelo Motorolan hyväksymistä antenneista,
akuista ja muista lisävarusteista on
seuraavassa sivustossa:
www.motorolasolutions.com

AKKUJEN JA LATURIENTURVALLISUUSOHJEET

Tämä asiakirja sisältaa tärkeitä turva- ja käyttoohjeita. Lue ohjeet huolellisesti ja pidä net tallessa.

Ennen akkulaturin kayttoa lue kaikki kayttoohjeet ja varoitusmerkinnat, jotka ovat

laturissa
akussa ja
- akkua käytävää radiopuhelimessa.

1. Lataa vain Motorolan hyväksymä akkuja, jotta välätat vammautumisen riskin. Muut akut saattavat räjähtä ja aiheuttaa henkilo- ja muita vahinkoja.

2. Muiden kuin Motorolan suosittelemien lisavarusteiden kaytto saattaa aiheuttaa tulipalon, sahkokiun tai loukkaantumisen.

3. Irrota laturin johto vetamalla pistokkeesta (ei johdosta), jotta virtajhohte ei vahingoitu.

4. Välta jatkojohtoen käytöa. Virheellisen jatkojohdon käytö voi aiheuttaa tulipalon tai sähköiskun. Mikäli jatkojohto on välttamätön, käytä vain seuraavanlaisia jatkojohtoja: 18 AWG, pituus enintään 30,48 metriä, ja 16 AWG, pituus enintään 45,72 metriä.
5. Alä käytä rikkoutunutta tai vahingoittunutta laturia, sillä se voi aiheuttaa tulipalon, sähköiskun tai henkilövahingon. Vie vahingoittunut laturi valtuutettuun Motorola Solutions-huoltoon.
6. Alä pura laturia, sillä sitä ei voi korjata itse, eikä varaosia ole saatatvilla. Laturin purkaminen voi aiheuttaa sahköiskun tai tulipalon.
7. Sähköiskujen välttämiseksi irrota latur virtapistokkeesta huollon tai puhdustuksen ajaksi.

KÄYTTOÄ KOSKEVAT TURVALLISUUSOHJEET

• Sammuta radiopuhelin, kun lataat akkua.
  Laturi ei sovi kaytettavaksi ulkotiloissa. Kaytavain kuivassa ymparistossa.
• Kytke laturi vain asianmukaisesti sulakkeella varustettuun ja johdotettuun pistorasiaan, jossa on tuotteessa märiritetty oikea jinnite.
• Irrota laturi linjajännitteestä irrottamalla pääpistoke.
• Liitä laite lahellä olevaan pistorasian, johon pääsee helposti käsiki.
• Sulakkeita käytävien laitteiden varaosien on oltava laitteen ohjeissa mainittujen tyyppi- ja luokitusohjeiden mukaisia.
• Alä käytä virtalähdettä ympäristöissä, joiden lampötila on yli 40^ .

• Virtalähteen lahtöteho ei saa ylittä laturin pohjassa mainittua teholuokitusta.

• Varmista, etta laitteen johtoon ei voi kompastua, johdon paalle ei voi astua eikä johto altistu kosteudelle tai muulle vahingoittumiselle.

Huomautuksia

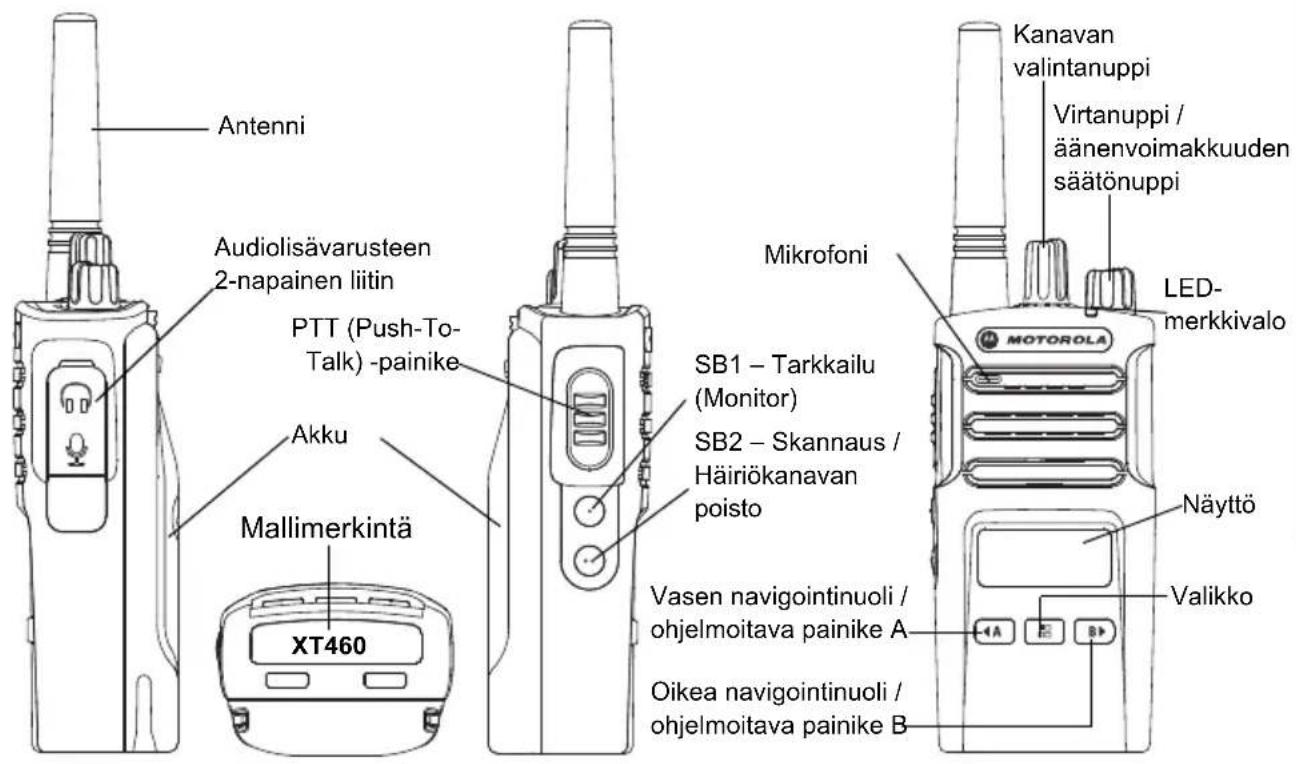

RADIOPUHELIMEN YLEISKUVAUS

RADIOPUHELIMEN OSAT

RADIOPUHELIMEN YLEISKUVAUS

Virtanuppi /äänenvoimakkuudens saatönuppi

Käytetaan radion käynistämiseen ja
sammuttamiseen sekä äenvoimakkuudensaatämisen.

Kanavan valintanuppi

Käytetään radiopuhelimen asettamiseen erikanville.

Käytetään yhteensopivien audiolisävarusteiden liittämseen.

Mallermkintä

Märittä radiopuhelimen mallin.

Mikrofoni

Puhu selkeästi mikrofonin lahettäessäviestä.

Antenni

XT460-mallin antennia ei voi irrottaa.

LED-merkkivalo

Ilmaisee akun tilan, virtatilan, radiopuheluntiedot ja skannaustilan.

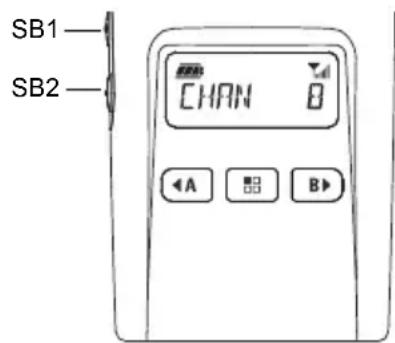

Etuosan painikkeet

A Ohjelmoitava painike

（Valikko）-painike

Voit märittä asetukset, kuten VOX/ iVOX-tasot.

Ohjelmointitilassa voit siirtyä asetuksesta toiseen.

Voit valita tason tai vaihtoehdot valikon toimintoja varten.

Oletusasetus on, etta painike luo nykyisen ohjelmoidun kutsuaänen.

Ohjelmoitava painike

Voit valita tason tai vaihtoehdot valikon toimintoja varten.

Oletusasetus on, etta painike asettaa taustavalon tilan.

Huomautus: -, SB4ja SB2-painikkeet
voidaan ohjelmoida. Esimerkkejä:
puheensalaus (Scramble), skannaus /
häririokanavan poisto (Scan / Nuisance
Channel Delete), tarkkailu (Monitor) ja
kutsuänet (Call Tones). Lisatietoja
näden painikkeiden ohjelmoinnista on
kohdassa "CPS (Customer
Programming Software) -ohjelmisto"
sivulla 41.

Sivupainikkeet

PTT-painike

• Pida painettuna, kun haluat puhua; vapauta, kun haluat kuunnella.

Sivupainike 1 (SB1)

• Sivupainike 1 on yleispainike, jonka voi ohjelmoida CPS-ohjelmiston avulla. SB1-painikkeen oletusasetus on Tarkkailu (Monitor).

Sivupainike 2 (SB2)

• Sivupainike 2 on yleispainike, jonka voi ohjelmoida CPS-ohjelmiston avulla. SB2-painikkeen oletusasetus on Skannaus / Häiriökanavan poisto (Scan / Nuisance Channel Delete)

Lithiumioniakku

XT-sarjan toimitukseen sisältyy kapasiteetiltaan
normaali litiumioniakku. Muita akkuja voi olla
saatavilla. Lisätietoja on kohdassa "Akun
ominaisuudet ja latausvaiahtoehdot" sivulla 13.

Tässä käyttooppaassa esitellään XT-sarjan radiopuhelimen XT460-malli. Radiopuhelimen malli nakyly laitteen pohjassa ja siinä on seuraavat tiedot:

Taulukko 1: XT460-radiopuhelimen tekniset tiedot

Malli Taajuuskaista		Lähetysteho (W)	Kanavien määrä	Antenni
XT460 PMR	446 0,5 16 Ei voi irrottaa

AKUT JA LATURIT

XT-sarjan radiopuhelimissa käytetän
kapasiteetiltaan erilaisia litiumioniakkuja, joten
niiden käyttoikä vaihtelee.

AKUN OMINAISUUDET JA LATAUSVAIHTOEHDOT

Tietoja litiumioniakusta

XT-sarjan radiopuhelimissa käytetään litiumioniakkua. Akku on ladattava tayteen ennen ensimmäista käytökertaa. Tälla ravoin voidaan varmistaa, että laite toimii mahdollisimman hyvin täydellā teholla.

Moni tekijä vaikuttaa akun kestoon.
Olennaisimpia näistä ovat akkujen
säännöllinen yilataaminen ja kuinka paljon
akun varausta keskimärin purkautuu kunkin
käytöjakson aikana. Yleisesti ottan voi sanoa,
että mitä enemmän akkua yiladataaan ja mitä
enemmän akun varausta keskimäräinen
purkautuu, sitä lyhyempi akun käytöika on. Jos
akku on esimerkiki siyladattu ja sen varaus on

purettu kokonaan useita kertoja paivassä, akku ei kesta yhtä monta jaksoa kuin akku, joka yiladataaan harvemmin ja jonka varaus kaytetaän paivassä 50 prosenttiin. Lisaksi akku, jota yiladataaan vain vahän ja jonka varaus purkautuu keskimärin 25% , kestätatäkin kauemmin.

Motorolan akut on suunnitelu käytettäviki nimenomaan Motorolan laturissa ja pän vastoin. Muiden kuin Motorola Solutionslaitteiden lataaminen voi vauroiittaa akkua ja mitatöidä akun takuun. Akun lampötilan pitäisi olla noin 25^ (huoneen lmpö) aina, kun se on mahdollista. Kylman akun (alle 10^ ) lataaminen voi johtaa elektrolytin vuotamiseen ja lopulta akun toimintahäiriöön. Kuuman akun (yli 35^ ) lataaminen vähentä varauskapasiteettia, mikä heikentä radiupuhelimen toimintaa. Motorolan pikalatureissa on lampötilan tunnistava piiri, joka varmistaa, etta akut ladataan edellä mainituissa lampötilarajoissa.

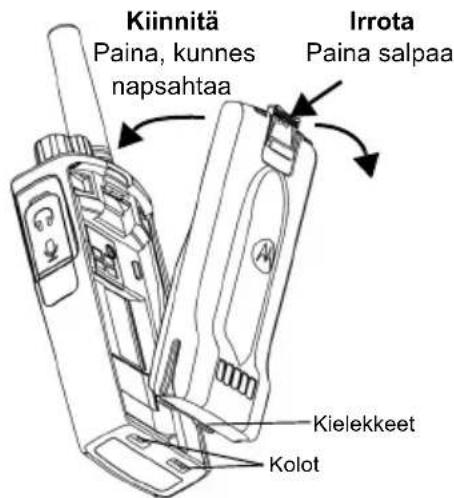

Lithiumioniakun asentaminen

1. Sammuta radiopuhelin.
2. Pitele akkua Motorola Solutions-logo yloispain ja aseta akun alaosassa olevat kielekkeet radiopuhelimen alaosassa oleviin koloihin.
3. Paina akkua yläreunasta radiopuhelinta vasten, kunnes kuuluu napsahdus.

Huomautus: Lisātietoja litiumioniakun kāytöikään liittyvista ominaisuuktsta on kohdassa "Tietoja litiumioniakusta" sivulla 13.

Lithiumioniakun irrottaminen

1. Sammuta radiupuhelin.
2. Paina akun salpaa alaspain ja irrota akku.
3. Vedä akku irti radiopuhelimesta.

Taulukko 1: Lähetysteholtaan 0,5 watin litiumioniakun kaytöikä

Akun typpi	Akun säastötila (Battery Save) ei käytössä	Akun säastötila (Battery Save) käytössä
Vakio 16 suntia 20 suntia
Suuri kapasiteetti	-	-

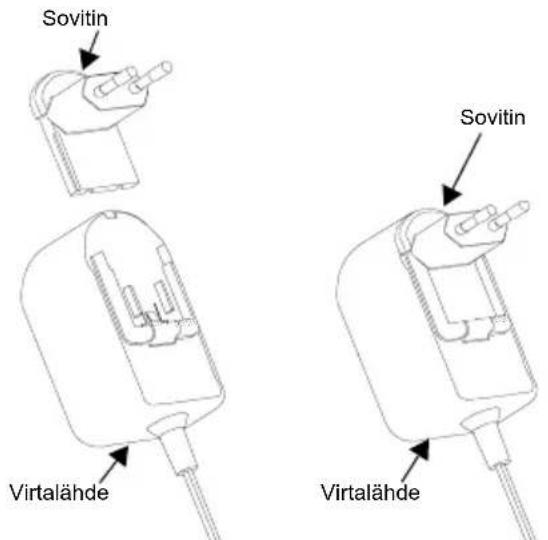

Virtalähde ja laturi

Laturi

Virtalähde

Radiopuhelimen mukana toimitetaan yksi laturi, yksi virtalahde (kutsutaan myos muontajaksi) sekā erilaisia sovittimia.

Virtalähteessä voi käyttaa mitä tahansa radiopuhelimen mukana toimitettua sovitinta.

Tarvittava sovitin märäytyy maantieteellisen alueen mukaan.

Kun olet selvittänyt, mikä sovitin sopii pistorasiaan, asenna se seuraavasti:

Liu'uta sovittimen urat virtalähteeseen siten,
että sovitin napsahtaa paikalleen.
- Irrota sovit liu'uttamalla sitä yloispain.

Huomautus: Kuvissa nakyvä sovit on vain esimerkki. Oman alueesi sovit voi olla erilainen.

Jos hankit toisen laturin tai virtalähteen, varmista, etta ne ovat samanlaisia kuin radiopuhelimen mukana toimitetut.

Kotelo

1. Aseta radiopuhelin kotelon alaosaan hieman vinossa. Paina radiopuhelinta kotelon takaosaa vasten, kunnes kotelon koukut ovat akun ylasyvennysten sisall.
2. Voit poistaa radiupuhelimen irrottamalla kotelon koukut akun ylasvennyksista kotelon ylakielekkeiden avulla. Irrota radiupuhelinta kotelosta liu'uttamalla sita hieman vinossa asennossa.

AKUN LATAAMINEN

Lataa akku (radiopuhelimeen kiinnitettna) asettamalla se Motorolan hyväksymään yhden yksikon laturiin tai monen yksikon laturiin.

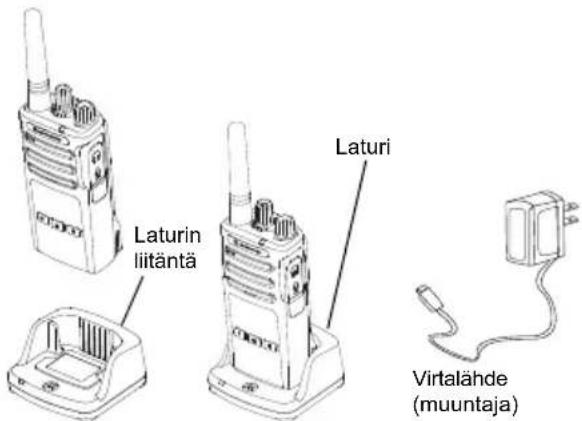

Lataaminen yhden yksikon laturissa

1. Aseta laturi tasaiselle pinnalle.
2. Liitä virtalähteen liitin laturin sivussa olevaan liitäntään.
3. Kytke verkkolaite pistorasiaan.
4. Aseta radiopuhelin yhden yksikon laturin niin, etta radiopuhelimen etuosa on laturin etuosan puolella, kuten kuvassa.

Huomautus: Kun lataat akkua sen ollessa radiopuhelimessa, sommuta radiupuhelin, jotta akku latautuu tayteen. Lisatietoja on kohdassa "Kaytttoa koskevat turvallisuusohjeet" sivulla 7.

Erillisen akun lataaminen

Jos haluat vain ladata akun (vaihe 4 sivulla 16), aseta akku laturiin siten, etta akun sisäpuoli ja yhden yksikon laturin sisäpinta ovat vastakkain, kuten edellissessa kuvassa. Aseta akussa olevat kolot kohdakkain yhden yksikon laturin kohdistusjuovien kanssa.

Taulukko 2: Motorolan hyväksymät akut

Osanumero Kuvaus
PMNN4434_R Normaali litiumioniakku
PMNN4453_R	Suuren kapasiteetin litiumioniakku

Laturin merkkivalot

Taulukko 3: Laturin merkkivalo

Tila LED-merkkivalo Lisätietoja
Virta päällä	Palaa vihreänä noin sekunnin ajan
Latautuu	Palaa punaisena
Lataus valmis	Palaa vihreänä
Akkuvirhe (*)	Vilkkuu nopeasti punaisena
Odottaa latausta (**)	Vilkkuu hitaasti keltaisena
Akun tila	- Akku tyhjä
	Vilkkuu kerran punaisena	Akun virta vähissä
	Vilkkuu kahdesti keltaisena	Akku puolityhjä
	Vilkkuu kolmesti vihreätä	Akku lähes täysi

() Akku on luultavasti asetetu vaärin laturiin - korjaa akun asento oikeaksi.
(^*) Akku on lian kuuma tai kylma tai vaara syottjannite on kaytossa.

Jos merkkivalo on gammuneena:

1. Varmista, etta akun sisälävä radiopuhelin tai erillinen akku on asetetu oikein laturiin. (Lisātietoja on kohdassa vaihe 4, "Lataaminen yhden yksikon laturissa", sivulla 16.)
2. Varmista, etta virtajohto on kytketty pitavasti laturin liitantaan ja oikeanlaiseen pistorasiaan ja ettapistorasiaan tulee virta.
3. Varmista, etta radiupuhelimen kanssa kaytettavakku on mainittu kohdassa Taulukko 2.

Akkumittari

Radiopuhelimen nayton vasemassa yläkulmassa on akkumittari, joka näyttaa, kuinka paljon akussa on varausta jäljellä.

Taulukko 4: XT460-akkumittari

Akun typpi	Akkumittari
	3 palkkia 2 pa	kkia 1 palkki
Lithiumioni
	100-70 % 70-30 %		30-10 % (≤ 10 %, kun vilkkuu)

tu latausaika

Seuraavassa taulukossa on tietoja akun arvioidusta latausajasta. Lisatietoja on kohdassa "Akku" sivulla 63.

Taulukko 5: Akun arvioitu latausaika

Lataustapa	Arvioitu latausaika
	Normaali akku Suuren	kapasiteetin akku
Vakio ≤ 4,5 tuntia –
Pika ≤ 2,5 tuntia –

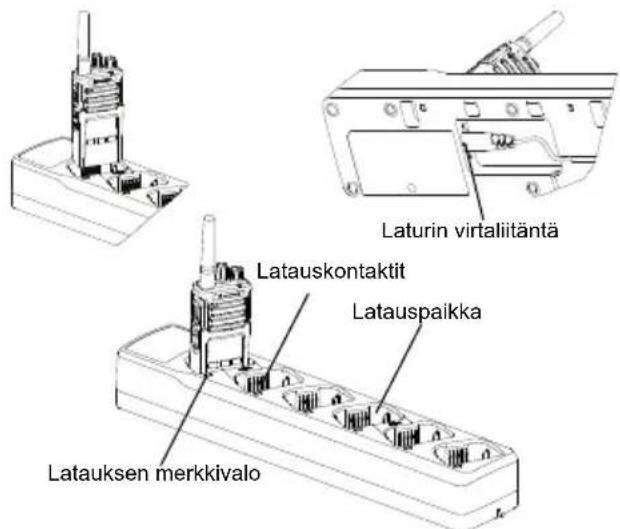

Radiopuhelimen ja akun lataaminen monen yksikon laturilla (lisavaruste)

Monen yksikon laturissa voi ladata enintaan kuusi radiopuhelinta tai akkua. Akut voidaan ladata radiopuhelimien sisallä tai radiopuhelimesta irrottuna ja erikseen laturin asetettuna. Jokaisessa kuudessa latauspaikassa voi olla radiopuhelin (kotelossa tai ilman koteloa) tai akku, mutta ei molempia yhtä aikaa.

1. Aseta monen yksikon laturi tasaiselle pinnalle.
2. Työnnä virtajohto monen yksikon laturin kaksinapaiseen liittimeen laturin pohjassa.
3. Kytke virtajohto pistorasian.
4. Sammuta radiupuhelin.
5. Aseta radiopuhelin tai akku latauspaikkaan siten, etta radiopuhelin tai akku on poispain liitinpinnoista.

Huomautus:

Tassamonen yksikon laturissa voiklconata kaksiradiopuhelinta (kaksi lahderadiopuhelinta ja kaksikohderadiopuhelinta).Lisatietoja on kohdassa "Kloonaus monen yksikon laturilla" sivulla 42.
- Lisätietoja monen yksikon laturista on laturin mukana toimitetuissa käyttoohjeissa. Lisätietoja varaosista ja osanumeroista on kohdassa "Lisävarusteet" sivulla 63.
- Merkkivalot ovat samat kuin laturissa (katso kuvaus Taulukko 3, sivu 18).

ALOITTAMINEN

Lisātietoja seuraavista kuvaulsista on kohdassa "Radiopuhelimen osat" sivulla 9.

RADIOPUHELIMEN KAYNNISTÄMINEN JA SAMMUTTAMINEN

Käynnistä radiupuhelin käantämälä virtanuppia myötapäivän. Radio toistaa jonkin seuraavista:

• käynnistymisääni ja kanavan numeron ilmoitus
• akun varaustason ja kanavan numeron ilmoitus
• ei mitään (äänimerkit pois käytösta).

Merkkivalo vilkkuu hetken punaisena.

Sammuta radiopuhelin käntämälä virtanuppiavastapäivän, kunnes kuulet napsahduksen ja radiopuhelimen merkkivalo sammu.

ÄENENOIMAKKUUDEN SÄTÄMINEN

Kännä äenvoimakkuudensaätonuppia (kaynnistysnuppi) myotapäivän, kun haluat lisääänenvoimakkuutta, ja vastapäivän, kun haluat vähentä sitä.

Huomautus: Alä pidä radiopuhelinta lahellä korvaa aanenvoimakkuuden ollessa suuri tai saàtäessäi aanenvoimakkuutta.

NÄYTÖN LUKEMINEN

Huomautus: Tässä esitetty radiupuhelimen näytö osoittaa kuvakkeiden sijainnin. Radiupuhelimen todellinen näytto (kanava ja koodi) voi poiketa kuvasta. Tämä märäytyy radiupuhelimen esiohjelmoitujen oletusasetusten ja mallissa tai maantieteellisella alueella käytettävissä olevien ominaisuksien mukaan. PTT-painiketta lukuun ottamatta kaikkien painikkeiden painaminen sytyttä taustavalon.

KANAVAN VALITSEMINEN

Valitse kanava käantämälä kanavan valintanuppia, kunnes saavutat haluamasi kanavan. Äni ilmoittaa valitun kanavan.

Jokaisella kanavalla on omtaajuus,
häröinpoistokoodi ja skannausasetukset.

PUHUMINEN JA TARKKAILU

Tarkkaile liikennettä ennen puheen
lahettämista, jottet puhu toisen henkilön paälle.

Voit tarkkaila kanavan liikennettä painamalla SB1(*)-painiketta pitkään. Jos liikennettä ei ole, kuuluu kohinaa. Voit lopettaa kuuntelun painamalla SB1-painiketta uudelleen. Kun kanavalla ei ole liikennettä, aloita puhelu painamalla PTT-painiketta. Lähetyksen aikana merkkivalo palaa punaisena.

Huomautuksia:

• Jos haluat kuunnella valitun kanavan kaikkea liikennettä, märätä CTCSS/DPL-koodiki 0 painamalla lyhyesti SB1-painiketta. Tämän ominaisuuden nimi on CTCSS/DPL-esto (kohinasalpa pois käytösta).
  (^*) Ellei SB1-painikkeeseen ole ohjelmoitu muuta tilaa.

PUHELUN VASTAANOTTAMINEN

1. Valitse kanava painamalla kännettäväkanavan valintanuppia, kunnes saavutat haluamasi kanavan.
2. Varmista, etta PTT-painike on vapautettuna ja kuuntele, kuuluuko puheliikennetta.
3. Merkkivalo on punainen, kun radiopuhelin vastaanottaa puhelun.
4. Vastaa pitamalla radiopuhelinta pystyasennossa 2,5-5 cm:n paasssuustasi. Kun haluat puhua, paina PTT-painiketta. Vapauta painike, kun haluat kuunnella.

Huomautus: Merkkivalo on punainen, kun radiopuhelin vastaanottaa puhelun.

Signaalin voimakkuuden ilmaisin ja varatun kanavan ilmaisin

Kun taajuudella on toimintaa, radiupuhelimen
signaalin voimakkuuden ilmaiseva kuvake
vilkkuu (ei palkkeja) ja radiupuhelimen
merkkivalo palaa oranssina. Radiupuhelimen
signaalin voimakkuuden ilmaisimen arvo
muuttuu arvosta 1 (heikoin) arvoon 6
(voimakkain) radiupuhelimen kuuluvuusalueen
mukaan. Kun radiupuhelin on
vastaanottotilassa, myos palkit nakyvat
signaalin voimakkuuden ilmaisevassa
kuvakkeessa.

Huomautus: Signaalin tiellä olevat esteet vaikuttavat saapuvan signaalin voimakkuuteen.

KUULUVUUSALUE

XT-sarjan radiopuhelimet maksimoivat suorituskyvyn ja laajentavat lahetysaluetta kentä. Häiriöiden välttamiseksi on suositeltavaa, ettei radiopuhelimia käytetä alle 1,5 metrin etäisyydellà toisistaan. XT460:n kuuluvuusalue on 16 250 neliometria, 13 kerrosta ja 9 kilometriä tasaisilla alueilla.

Kuuluvuusalue maäräytyy maaston muotojen mukaan. Betonirakenteet, tiheät lehvästöt ja radiopuhelimen käytäminen sisätiloissa tai ajoneuvossa vaikuttavat sihen. Paras kuuluvuus (jopa yhdeksän kilometriä) saavutetaan tasaisilla avoimilla alueilla. Kuuluvuus on keskitasoinen, jos valissä on rakennuksia ja puita. Kuuluvuus on heikoin, kun radiopuhelinten valissä on theaälehvästöä ja korkeita mäkiä.

Kaksisuuntaisen puheyhteyden luominen edellyttä,etta kummassakin radiupuhelimessa on valittu sama kanava, taajuus ja hairiönpoistokoodi. Ne maaraytyvat radiupuhelimeen talennetun esiohjelmodun profilin mukaan:

1. Kanava (Channel): radiopuhelimen käytämä kanava, joka märäytyy radiopuhelimen mallin mukaan.
2. Taajuus (Frequency): taajuus, jota radiopuhelin käyttaa lahetyksen ja vastaanottoon.
3. Häiriönpoistokoodi (Interference Eliminator Code): nämä koodit helppottavat Häirönpoistoa koodiyhdistelmien avulla.
4. Puheensalauskoodi (Scramble Code): koodit, jotka vaaristavat lahetettvaa aantniin, ettei aanestaa saa selvaa ilman oikeaa koodia.

Lisātietoja kanavien taajuuksien ja CTCSS/DPL-koodien mārittāmisestā on kohdassa "Lisāmaāritystila" sivulla 34.

RADIOPUHELIMEN MERKKIVALOT

RADION TILA MERKKIVALO
Kanavan nimen muokkaus Sykkivä punainen
Kanava varattu Palaa oransina
Kloonaustila Kaksi orangsia sykähdysta
Kloonaus käynissä Palaa oransina
Vakava virhe käynnistettäessä Välähdyskuvio vihrea-orensii-vihreä toistuu neljän sekunnin ajan
Akun varaus vähissä Sykkivä oranssi
Laite sammutetaan, sillä akku on tyhjä	Nopeasti sykkivä oranssi
Tarkkailu (Monitor) Merkkivalo on sammuneena
Käynnistys Palaa punaisena kaksi sekuntia
Vapaa (Idle) -ohjelmointitila / Kanava (Channel) -tila	Sykkivä vihrea
Skannaustila Nopeasti sykkivä punainen
Lähetys/vastaanotto	Palaa punaisena
VOX/iVOX-tila	Kaksi punaista sykähdysta

HANDSFREE-KAYTTO/VOX

Lisavarusteliitantä/-liitin

Motorola Solutions XT -sarjan radiopuhelimia voi kayttäa handsfree (VOX)-toiminnolla, kun kaytossa on yhteensopivat VOX-lisavarusteet.

Yhteensopivat VOX-lisävarusteet

VOX-herkkyystason oletustehdasasetuksena on keskitasso (Medium) (2). Märritä

VOX-herkkyystaso ennen VOX-toiminnon kaytöa CPS (Customer Programming

Software)-ohjelmistolla jollekin muulle tasolle kuin 2. Teet sitten seuraavat toimet:

1. Sammuta radiopuhelin.
2. Avaa sitten lisavarusteliitannn suojus.
3. Aseta aänilisāvarusteen liitin tiukasti lisāvarusteliitäntäan.
4. Käynistä radiopuhelin. Merkkivalo vilkuu kahdesti punaisena.
5. Pienennä radiupuhelimen äenenvoimakkuutta ENNEN lisavarusteen tuomista lahelle korvaa.
6. Kun lahetāt, puhu lisāvarusteen mikrofoniin. Lopeta puhuminen, kun vastaanotat lahetysta.
7. VOX voidaan poistaa valiaikaisesti kaytostapainamalla PTT-painiketta tai irrottamalla aanilisavaruste.

VOX-toiminto voidaan ottaa kayttoon myos (Valikko)-painikkeella ilman CPS-ohjelmistoa.

Huomautus: Voit tilata lisavarusteita Motorola Solutions-myyjälta, jolta olet ostanut tuotteen.

iVOX-herkyyden märittäminen

Radiopuhelimen lisāvarusteen tai mikrofonin herkkyttä voi saataa eri kaytömpäristöihin sopivaksi. iVOX-herkkyys voidaan ohjelmoida CPS-painikkeella tai valikkopainikkeella.

Oletusarvo on 3. iVOX-arfoksi voidaan märittä jokin seuraavan luettelon arvoista:

• 1 = suretäen tulotasot laukaisevat lahetyksen
• 2 = keskitason herkkyys
• 3 = pienet aenen tulotasot laukaisevat lahetyksen.

Mikrofonin vahvistus (Microphone Gain)

Mikrofonin herkkyytta voi saataa eri kayttoolosuheisiin sopivaksi.

Toimintoa voidaan saataa Alikko)

-painikkeella tai CPS-ohjelmistolla. Mikrofonin oletusasetuksena on taso 2 (keskitason vahvistus)

Handsfree-toiminto ilman lisavarusteita (iVOX)

• Ota iVox-toiminto käytöön painamalla PTT-painiketta radiopuhelinta käynistettäessä.

-kuvake vilkkuu.

• iVOX voidaan poistaa väliaikaisesti käytöstä painamalla PTT-painiketta.
  Voit ottaa iVOX-toiminnon uudelleen kayttoon painamalla PTT-painiketta lyhyesti.

Huomautus:

• Puhumisen aloittamisen ja radiopuhelimen lahetyksen valillä on lyhyt viive.
• Lisätietoja VOX/iVOX-herkkydyden märittämisetä on kohdassa "VOX /iVOX- herkkydyden märittäminen - valikko" sivulla 30.

Äänikehotteiden valitseminen käytäjätilassa

Äänikehotteet voidaan ottaa käytöön käytätilassa painamalla SB1-painiketta lyhyesti radiopuhelinta käynistettäessä. (Oletusarvoisesti asetus on käytöss.)

Kännistymisen äänitila

Voit ottaa käynnistymisen äinitilan käyttoön tai poistaa sen käytösta painamalla SB1- ja SB2-painikkeita yhtä aikaa 2-3 sekuntia radiopuhelinta käynnistettäessä, kunnes kuulet nopean änimerkkisarjan ja ohjelmoidun käynnistymisaänen.

Tehdasasetusten palauttaminen

Tehdasasetusten palauttaminen palauttaa radiopuhelimen toiminnot alkuperaisin tehdasasetuksiin. Voit tehdä tämän pitamälla PTT-, SB2- ja SB1-painikkeita painettuina ja käynnistämälla radiopuhelimen. Vapauta painikkeet vasta, kun radiopuhelimesta kuuluu änimerkki.

Nappainänet

Voit ottaa nappainaenet kayttoon tai poistaa ne kaytostä painamalla radiopuhelinta kaynnistettäessä lyhyesti SB2-painiketta, kunnes kuulet aanimerkin.

Nappainlukitus ja lukituksen poisto

Lukitsemalla nappaimiston voit estaa radiopuhelimien assetuten muuttamisen vahingossa. Lukitse nappaimisto painamalla (Valikko)-painiketta 4 sekuntia.

Huomautus: PTT-painiketta tai ohjelmoitavaa A-painiketta (jos kutsuaani on maaritetty) ei voi lukita talla toiminnolla.

VALIKKOVAIHTOEHDOT

Avaa radiupuhelimen valikko painamalla lyhyesti (Valikko)-painiketta.

Toimintovaihtoehdot nakyvat radiopuhelimen naytossa. Voit siirty kussakin vaihtoehdossa

• ja -painikkeilla. Kun olet valinnut vaihtoehdossa haluamasi asetukset, voit

• tallentaa valinnat (Valkkko) -painikkeella ja siirtyä seuraavaan vaihtoehtoon

• tallentaa asetukset ja poistua painamalla PTT-painiketta pitkään
• poistua muutoksia tallentamatta sammuttamalla radiopuhelimen.

Valikkotila aikakatkaistaan automaattisesti, jos mitään toimintoa ei havaita 10 sekuntiin.

VOX /iVOX-herkkyden märittäminen - valikko

VOX/iVOX-herkkyysasetuksia voi säätää sekä valikossa etta CPS-ohjelmistossa. Jos haluat muokata asetuksia valikossa, varmista, etta olet ottanut VOX- tai iVOX-toiminnon käyttoën.

(Lisatietoja on kohdassa "Handsfree-kaytlo/ VOX" sivulla 27 tai "Handsfree-toiminto ilman lisavarusteita (iVOX)" sivulla 28.) Kun VOX/ iVOX on otetu kayttoon, paina lyhyesti (Valikko) -painiketta.

Jos iVOX on otetu kayttoon, kun painat (Valikko)-painiketta, radiupuhelimen naytossa on

Jos VOX on otetu käyttoön (ja radiopuhelimeen on kytketty lisälite), kun painat Valikko) -painiketta, radiopuhelimen naytössa on

VOX /iVOX-herkkyden märittäminen - CPS

Radiopuhelimen lisavarusteen tai mikrofonin herkkyttä voi säätä VOX/iVOX-toiminnon aikana eri käytömpäristöihin sopivaksi. VOX/ iVOX-herkkyys voidaan ohjelmoida CPSohjelmistolla.

Mikrofonin vahvistusvalikko

Mikrofonin herkkyttä voi säätä eri käytöolosuheisiin sopivaksi.

Paina (Valikko) -painiketta, kunnes radiopuhelimen naytossa nikyy kiinteat kirjaimet IMIC, VOX-kuvake ja nykyisen mikrofonin vahvistustaso vilkkuu seuraavasti:

Selaa mikrofonin vahvistusasetuksia ja -painikkeilla:

• 1 = vahäinen vahvistus
• 2 = keskitasong vahvistus
• 3 = suuri vahvistus

Kun olet valinnut mikrofonin vahvistustason, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Mikrofonin vahvistus voidaan märittä myös CPS-ohjelmistossa.

Mikrofonin lisāvarusteen vahvistustaso

Lisavarusteen mikrofonin vahvistustaso
voidaan märittä mikrofonin lisavarusteen
vahvistusvalikossa. Paina (Valikko)
-painiketta, kunnes radiopuhelimen näytössä
näkyy kiinteät kirjaimet MIC, VOX-kuvake ja
radiopuhelimen nykyisen lisavarusteen
mikrofonin vahvistustaso vilkkuu seuraavasti:

Selaa lisavarusteen mikrofonin
vahvistusasetuksia -ja -painikkeilla ja
valitse haluaması mikrofonin lisavarusteen
vahvistustaso.

• 1 = vahäinen vahvistus
• 2 = keskitason vahvistus
• 3 = suuri vahvistus

Kun olet valinnut mikrofonin lisävarusteen vahvistustason, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Mikrofonin lisävarusteen vahvistustaso voidaan märittä myös CPS-ohjelmistossa.

Huomautus: Jos VOX ja iVOX on otetu käytöön, Mic- tai iMic-asetusta ei voi märittäa XT460:n käytäjätilaan, sillä VOX ja iVOX siirtyvät oletusarvoisesti mikrofonin suureen vahvistukseen.

Kutsuaenet (Call Tones)

Kutsuaanitoiminnolla voit lahettaa aanimerkin saman kanavan toisiin radiopuhelimiin. Aanimerkki ilmaisee, etta olet aloittamassa puhumisen. Se ilmaisee myos lasnalosi ilman puhetta.

Kutsuaänen valintatilassa voi maärittä radiopuhelimen kutsuaäntyypin. Kaytettvätasetukset perustuvat radiopuhelimen tukemien kutsuaänien enimmäismäärään.

Voit ohjelmoida kutsuaanet painamalla (Valikko)-painiketta, kunnes radiopuhelimen naytossa on kiinteillä kirjaimilla TONE ja nykyinen kutsuaani vilkuu seuraavasti:

Selaa kutsuaaianiasetuksia painikkeilla valitse haluamasi kutsuaaenen arvo (0, 1, 2, 3, 4, 5 tai 6). Aina kun valitset eri arvon, radiopuhelin toistaa valitun kutsuaaenen (ei kuitenkaan arvoa 0).

Kun olet valinnut haluamasi kutsuaänen, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Kutsuaenet voidaan märittä myös CPS-ohjelmistossa.

Skannauslistavalikko

Voit ottaa kanavan skannaustoimin non kayttoon tietyllä radiopuhelimen kanavataajuudella skannauslistavalikossa. Siirry skannausvalikkoon painamalla Valikko)-painiketta, kunnes radiopuhelimen naytoss on numero, CHAN -kuake ja nykyisen asetus (YES tai NO) vilkkuu seuraavasti:

Ota skannaus (SCAN) käytöön (YES) tai poista se käytösta (NO) -pänikkeilla. Selaa kanavia SB1- tai SB2-painikkeella. Kun olet valinnut haluamasi skannausasetuksen, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Skannauslistavalikko voidaan märittä myös CPS-ohjelmistossa.

OHJELMOINTITOIMINNOT

CPS (Customer Programming Software) - ohjelmiston ja ohjelmointikaapelin käytto helppottaa radiopuhelimen toimintojen ohjelmointia.

CPS-ohjelmiston voi ladata maksutta oositteesta www.motorolasolutions.com.

LISÄMÄÄRITYSTILA

Siirry ohjelmointilaan pitamalla PTT-painiketta ja SB1-painiketta painetuina samanaikaisesti kolme sekuntia, kun kaynnistat radiopuhelimen. Radiupuhelimessa kuuluu kanavan numero osoituksena ohjelmointilaan siirtymisestä. Radiupuhelimen merkkivalo sykkii vihreänä.

Kun radiopuhelin on asetettu ohjelmointiliann PROG -kuvake on nakyvissa ja nykyisen kanavan nimi vilkuu merkiksi siita, etta voit valita ohjelmoitavan kanavan kaantamalla kanavan valintanuppia.

Ohjelmointilassa voit märittä radiopuhelimeen arvot jokaista kanavaa varten siirtymälä ohjelmointilasta toiseen:

• taajuudet (Frequencies)
• CTCSS/DPL-koodit (häirönpoistokoodi, Interference Eliminator Code)
  puheensalaus (Scramble)

• skannaus (Scan).

• Voit siirtyä ohjelmoinnin valintatilasta toiseen mutoksia tallentamatta painamalla lyhyesti PTT- tai (Valikko) -painiketta.

• Voit tallentaa muutokset painamalla PTT-painiketta pitkään. Radiupuhelin palaa Vapaa (Idle) -ohjelmointilaan.
• Voit poistua ohjelmointitilasta painamalla Vapaa (Idle) -ohjelmointitilassa PTT-painiketta pitkään.

Aina, kun siiryt takaisin ohjelmointitilan vaihtoehtojen alkuun, radiopuhelin tallentaa kaikki tehdyt mutokset, vaikka sammuttaisit radiopuhelimen.
Voit poistua ohjelmointitilasta tallentamatta muutoksia (jos et ole siirtynyt takaisin ohjelmointitilan vaihtoehtojen alkuun) sammuttamalla radiupuhelimen.

VASTAANOTTOTAAJUUKSIEN OHJELMOINTI

Kun olet valinnut ohjelmoitavan kanavan, selea vaihtoehtoja painamalla lyhyesti PTT- tai (Valikko)-painiketta, kunnes olet taajuuden ohjelmointilassa (Frequency Programming Mode).

Taajuuskoodi nakyy radiopuhelimen naytossa seuraavasti:

Voit ohjelmoida haluamasi taajuuden
siirtymällä -pärkeilla
tarvitsemaasi taajuuskoodiarvoon. Voit
tallentaa muutokset ja poistua painamalla
pitkään PTT-painiketta tai siirtyä seuraavaan
ohjelmointitoimintoon muutoksia tallentamatta
painamalla PTT-painiketta lyhyesti.

VASTAANOTTOKOODIEN (CTCSS/DPL) OHJELMOINTI

Kun olet valinnut ohjelmoitavan kanavan, selaa vaihtohta painamalla lyhyesti PTT- tai (Valikko)-painiketta, kunnes olet koodien ohjelmointitilassa (Code Programming Mode).

CTCSS/DPL-koodi nakyy radiopuhelimen naytossa seuraavasti:

Voit ohjelmoida haluamasi koodin siirtymallä - ja -painikkeilla sihen CTCSS/DPL-koodiarvoon,Jonka haluat märittä. Voit tallentaa muutokset ja poistua painamalla pitkään PTT-painiketta tai siirtyä seuraavaan ohjelmoinitoimintoon muutoksia tallentamatta painamalla PTT-painiketta lyhyesti.

PUHEENSALAUKSEN OHJELMOINTI

Puheensalaustoiminto vaaristaa lahettamäasi
aantä niin, ettei aenesta saa selvää ilman
oikeaa salauskoodia. Toiminto ei takaa
luottamuksellisuutta mutta lisää yksityisyyttä.
Puheensalaustoiminto on oletusarvoisesti
poistetu käytösta (OFF).

Kun olet siirtynyt ohjelmointililaan ja valinnut kanavan, jossa puheensalaus otetaan kaytttoon (selaa ohjelmointililoja ylos- tai alaspain painamalla PTT- tai (Valikko) -painiketta, kunnes radiopuhelin on puheensalauksen ohjelmointilassa (Scramble Programming Mode).

Puheensalausasetukset nakyvat radiopuhelimen naytossa seuraavasti:

Nykyinen salausarvo vilkkuu. Voit valita
haluamasi puheensalausarvon (0,1,2,3 tai 4)
- ja -painikkeilla. Voit tallentaa
muutokset ja poistua painamalla pitkään PTT
painiketta tai siirtyä seuraavaan
ohjelmointitoimintoon muutoksia tallentamatta
painamalla PTT-painiketta lyhyesti.

Huomautus: Puheensalaus on pointettu käytösta, kun arvo on 0.

SKANNAUS

Skannauksen avulla voi tarkkailla muita kanavia ja havaita niillä käytäviä keskusteluja. Kun radiopuhelin havaitsee lahetyksen, se lopettaa skannauksen ja siirtyy aktiviselle kanavalle. Tällä ravoin voit kuunnella kanavalla olevia käytäjiä ja puhua heidän kanssaan ilman kanavien manuaalista vaihtamista. Jos kanavalla 2 puhutaan kyseisellä hetkellä, radiopuhelin pysyy kanavalla 1 etkä kuule kanavaa 2. Kun puhuminen loppuu kanavalla 1, radiopuhelin odottaa 5 sekuntia ennen skannauksen jatkamista.

Voit aloittaa skannauksen painamalla skannaukelle ohjelmoitua SB1- tai SB2-painiketta. Kun radiopuhelin havaitsee kanavalla toiminta, se pysahtyy kyseiselle kanavalle, kunnes toiminta loppuu kanavalla.Voit puhua lahettaville henkilolle kanavia vaihtamatta painamalla PTT-painiketta.

Huomautus: Skannaus on ohjelmoitava SB1- tai SB2-painikkeeseen CPS-ohjelmistossa. SB2 on oletusarvoisesti skannaus- ja hairionkanavan poistopainike. Jos automaattinen skannaus on otetu kayttöön tietyllä kanavalla, ala aloita skannausta painamalla skannaukselle ohjelmoitua SB1- tai SB2-painiketta, sillä radiupuhelin aloittaa skannauksen automaattisesti.

Voit lopettaa skannauksen painamalla skannaukselle ohjelmoitua SB1- tai SB2-painiketta lyhyesti uudelleen.

• Jos PTT-painiketta painetaan radiopuhelimen skannauksen aikana, radiupuhelin lahettä sillä kanavalla, joka oli valittu ennen skannauksen käytöönottoa. Jos lahetystä ei tapahdu 5 sekunnin kuluessa, skannausta jatketaan.
• Jos haluat skannata kanavan ilman Häirönpoistokoodeja (CTCSS/DPL), märätä kanavien koodiasetuksiksi 0 CTCSS/ DPL-ohjelmoinnin valintatilassa.

Huomautus: Aina kun skannaus on käytössä radiopuhelimessa, merkkivalo sykkii punaisena.

SKANNAUSLISTAN OHJELMOINTI

Voit ottaa kanavan skannaustoiminnon
käytöön tai poistaa sen käytöstä
radiopuhelimen jokaisella kanavalla. Siirry siinä
tapauksessa ohjelmointililaan ja valitse
ohjelmoitava kanava. Selaa ohjelmointitiloja
painamalla lyhyesti PTT- tai (Valikko)
-painiketta, kunnes olet skannauksen
ohjelmointilassa (Scan Programming Mode).

Skannauksen ohjelmointitila nakyy radiopuhelimen naytossa seuraavasti:

Kanavan numero ja nykyinen skannausasetus (YES = ota käytöön tai NO = poista käytöstä) vilkkuvat näytössa. Tämä osoittaa, että voit valita asetuksen. Määritäkanavan numero käantämälla kanavan valintanuppia, kunnes saavutat haluamasi kanavan numero.

Ota skannaustoiminto käytöön (YES) tai poista se käytösta (NO) -painikkeilla. Voit märirittäkanavan numeron SB1- ja SB2-painikkeilla. Kun olet märirittányt tarvitsemasi arvot, voit tallentaa muutokset ja poistua painamalla pitkään PTT-painiketta tai siirtyä seuraavaan ohjelmoinitoimintoon muutoksia tallentamatta painamalla PTT-painiketta lyhyesti.

Huomautus: Jos radiupuhelimen kanavien enimmäismäräksi (MAX CHAN) on märeritetty 1, skannauksen ohjelmointiasetus on poistettu käytösta eikä se näy radiupuhelimen näytössä.

Kanavan nimen muokkaaminen

Jos haluat muokata kanavan ninea, kaynnistara radiupuhelin ja paina PTT-painiketta yhta aikaa -painikkeen kanssa 3 sekuntia. Radiupuhelin antaa erikoisaanimerkin kanavan nimitilaan (Channel Alias Mode) siirtyessaan.

Kanavan nykyinen nimi ja kanavan numero vilkkuvat radiopuhelimen naytossa seuraavasti:

Valitse muokattava kanavan numero käantämälä kanavan valintanuppia. Kun olet valinnut kanavan numeron, aloita kanavan nimen muokkaus painamalla lyhyesti PTT- tai (Valikko) -painiketta.

• Muutettava merkki alkaa vilkkua. Jos merkkipaikka on tyhja, osoitin alkaa vilkkua.
• Muuta merkkia painamalla - ja A B painikkeita, kunnes haluttu merkki nakyy. Voit siirtyä seuraavaan oikealla olevaan merkkiin painamalla (Valikko) -painiketta. Merkkien järjestys on [A-Z], “ (tyhja valilyonti), [0-9] ja erikoismerkit. Pieniä kirjaimia ei voi käytäa.

Suomi

Tallenna muutokset ja palaa kanavan nimitilaan muokkaamaan muiden kanavien nimia painamalla pitkään PTT-painiketta tai poistu muutoksia tallentamatta sammuttamalla radio.

Huomautus: Jos kanavan nimi jatetaan tyhjaksi, PTT-painikkeen painaminen pitkään ei tallenna tai jatkanavan ninea.

HÄRIÖKANAVAN POISTO

Häiriökanavan poisto (Nuisance Channel Delete)-toiminnolla voi poistaa kanavia skannauslistasta väliaikaisesti. Tämä toiminto on kätevä silloin, kun "häiriökanavan" merkityksettömät keskustelut Häiritsevat radiopuhelimen skannaustoiminta.

Kanavan poistaminen skannauslistasta:

• Käynnistä skannaustila painamalla SB2*)- painiketta lyhyesti.
• Odota, kunnes radiopuhelin ei ena a vastaanota lahetysta silla kanavalla,jonka haluat poistaa. Poista kanava painamalla SB2-painiketta pitkän. Et voi poistaa kanavaa, jossa skannaus on otettu kaytttoon (aloituskanava).
• Kanavaa ei enää skannata, ennen kuin poistut skannaustilasta painamalla uudelleen lyhyesti SB2-painiketta tai smuttamalla radiopuhelimen ja käynistämällä sen uudelleen.

Huomautus: (*) Ellei SB2-painikkeeseen ole ohjelmoitu muuta tilaa.

CPS (CUSTOMER PROGRAMMING SOFTWARE)-OHJELMISTO
Kuva 1: CPS-ohjelmiston käytto radiopuhelimessa

Radiopuhelimen toimintojen ohjelmoini ja muuttaminen on helpointa CPS (Customer Programming Software)-ohjelmiston ja CPS-ohjelmointikaapelin*avulla.CPS-ohjelmiston voi ladata maksutta osoitteesta

www.motorolasolutions.com

Jos haluat ohjelmoida toimintoja, tee XT-sarjan radiopuhelimen kytkennat laturin ja CPS-ohjelmointikaapelin avulla. Katso Kuva 1 sivulla 41. Siirra CPS-ohjelmointikaapelin kytkin CPS Mode -asentoon.

CPS-ohjelmiston avulla voit ohjelmoida
taajuudet, PL/DPL-koodit sekä muita
toimintoja, kuten aikakatkaisuajastimen
(Time-out Timer), skannauslistan (Scan List),
kutsuaenet (Call Tones), puheensalauksen
(Scramble) ja vastapurskeen (Reverse Burst).
CPS on erittain kateva, koska sen avulla
voidaan estaa radiupuhelimen ohjelmoini
etupaneelista tai rajoittaa radiupuhelimen tietyn
ominaisuuden muuttamista (radiupuhelimen
esiatasettujen arvojen tahattoman poistamisen
estämiseksi). Se tarjoaa myos mahdollisuunden
suojata radiupuhelimen hallinta salasanalla.
Lisatietoja on ominaisuksien
yhteenvetotaulukossa käytöoppaan lopussa.

Huomautus: (^*) CPS-ohjelmointikaapeli P/N

HKKN4027_on erikseen myytävä lisävaruste. Pyydä lisätietoja Motorola Solutions-myyjälta, jolta olet ostanut tuotteen.

Aikakatkaisuajastin (Time-Out Timer)

Lähetykset voidaan lopettaa PTT-painiketta painettaessa määrittämää aikakatkaisuajastin.

Vastapurske (Reverse Burst)

Vastapurske estaa hairiot (kohinasalvan nk. pulssilieve eli "hant"), joita ilmenee kantoaalon menetyksen yhteydessa. Voit valita arvoki joko 180 tai 240 sen mukaan, kumpi on yhteensopiva muiden radiupuhelimien kanssa.

• Edellä kuvatut toiminnot ovat vain esimerkkejä CPS-ohjelmiston toiminnoista. CPS-ohjelmistossa on muitakin toimintoja. Lisätietoja on CPS-ohjelmiston HELP-ohjetiedostossa.
  Jotkin CPS-ohjelmiston kanssa kaytettavat toiminnot voivat vaihdella radiopuhelinmallin mukaan.

RADIOPUHELIMEN KLOONAUS

XT Series -radiopuhelimen profileja voi kloonata lahderadiupuhelimesta kohderadiupuhelimeen kolmella tavalla:

• kayttamalla monen yksikon laturia (lisavaruste)
• käytämällä kahta yhden yksikon laturia ja radiopuhelimesta radiopuhelimeen -kloonauskaapelia (lisävaruste)
• CPS-ohjelmistolla (maksuton ladattava ohjelmisto).

Kloonaus monen yksikon laturilla

Jos radiopuhelimia kloonataan monen yksikon laturilla, radiopuhelimia on oltava vahintaan kaksi:

• lahderadiopuhelin (radiopuhelin,jonka profili klonataan tai kopioidaan)
• kohderadiopuhelin (radiopuhelin, johon lahderadiopuhelimen profili kloonataan).

Lähderadiopuhelimen on oltava latauspaikassa
1 tai 4 ja kohderadiopuhelimen latauspaikassa
2 tai 5 siten, etta ne muodostavat monen
yksikon laturin latauspaikkoihin seuraavat parit:

1 ja 2
4 ja 5.

Monen yksikon laturin ei tarvitse olla kytkettna verkkovirtaan kloonauksen aikana, mutta KAIKKIEN radiopuhelimien akuissa on oltava virtaa.

1. Kännistä kohderadiopuhelin ja aseta se johonkin monen yksikon laturin kohteen latauspaikkaan.

2. Käynnista lahdepuhelin seuraavassa järestyksessä:

Paina PTT- ja SB2-painiketta pitkään yhtä aikaa samalla, kun käynistät radiopuhelimen
- Odota 3 sekuntia ennen painikkeiden vapauttamista, kunnes kuulet änimerkin Kloonaus (Cloning).

1. Aseta lahderadiopuhelin sihen lahdelatauspakkaan, joka muodostaa parin vaiheessa 1 valitun kohdelatauspikan kanssa. Paina SB1-painiketta ja vapauta se.
2. Kun kloonaus on suoritettu, lahderadiopuhelin ilmoittaa joko kloonauksen onnistumisesta (successful) tai epaonnistumisesta (fail). Jos lahderadiopuhelin on nayttomalli, naytossa nikyy joko Pass (onnistui) tai Fail (epaonnistui) (aanimerkki kuuluu 5 sekunnin kuluessa).
3. Kun kloonausprosessi on valmis, poistukloonaustilasta sammuttamalla radiopuhelimet ja kaynnistamallne uudelleen.

Lisātietoja kahden radiopuhelimen
kloonaamisesta on monen yksikon laturin
mukana toimitetuissa käyttoohjeissa.

Kun tilaat monen yksikon laturin, käytä koodia P/N PMLN6385_.

Huomautuksia:

• Jos kloonaus epäonnistuu, lisātietoja on kohdassa "Kloonauksen epäonnistuessa" sivulla 46.
• Jotta kloonaus onnistuisi, laiteparin muodostavan lahde- ja kohderadiopuhelimen on käytettvä samaa kaistaa.
• Monen yksikon laturin latauspaikkojen numerot luetaan vasemmalta oikealle siten, etta Motorola Solutions-logo on eteenpain.
  Radiopuhelin, johon on ohjelmoitu laajennetut taajuudet (446,00625-446,19375 MHz), ei tue kloonausta vanhoin hahdeksan taajuuden malleihin.

CPS ja kloonauskaapelit (lisävaruste)

• Sekä CPS-ohjelmisto atta kloonauskaapeleita voi käyttaa XT- ja XTNi-sarjan radiupuhelimien kanssa. Kloonauskaapeli tukee XT- ja XTNi-sarjan radiupuhelimien käyttoä yhdessä.

• CPS-kaapelilla ohjelmoidaan XT-sarjan radiopuhelimia. Varmista, etta kaapelin kytkin on Flash- tai CPS-asennossa. Jos haluat kayttäa XTNi-radiopuhelimen ohjelmoinnissa CPS-kaapelia, varmista, etta kaapelin kytkin on CPS-asennossa ja etta CPS-kaapelipakkauksen mukana toimitettu USB-muunnin on kiinnitetty kaapeliin.
  Kloonauskaapelilla voi kloonata

• XT-sarjan radiopuhelimia. Varmista, etta kytkin on Cloning- tai Legacy-asennossa.
  -XTNi-sarjan radiupuhelimia. Varmista, etta kytkin on Legacy-asennossa ja etta kloonauskaapelin kummassakin päässä on USB-muunnin.

• XT- ja XTNi-sarjan radiopuhelimia. Varmista,etta kytkin on Legacy-asennossa ja etta kaytata XTNi:n yhden yksikon laturin kytkennass USB-muunninta. Kloonauskaapelipakkaus sisaltaa yhden USB-muuntimen.

CPS-kaapeli

Kloonauskaapeli
USB-muunnin

Radiopuhelimen kloonaus käytämälä R2R (radiopuhelimesta radiupuhelimeen) - kloonauskaapelia (lisävaruste)

Käytöohjeet

1. Varmista ennen kloonausprossassin aloittamista, etta

2. kummankin radiopuhelimen akku on ladattu tayteen

3. sinulla on kaksi yhden yksikon laturia tai 2yhden yksikon laturia RM-sarjan

radiopuhelimien kloonaukseen tai 1 yhden yksikon laturi XT-sarjan radiupuhelimelle ja 1 yhden yksikon laturi XTNi-sarjan radiupuhelimelle

• olet sammuttanut radiopuhelimen.

• Irrota kaapelit (virtakaapeli tai USB-kaapelit) yhden yksikon laturista.

• Kytke kloonauskaapelin mini-USB-liittimen toinen pää ensimmäisen yhden yksikon laturiin ja toinen pää toiseen yhden yksikon laturiin.

Huomautus: Yhden yksikon laturiin ei tule kloonausprossassin aikana virtaa. Akkuja ei ladata. Kahden radiupuhelimen vaille muodostetaan vain tiedonsirtoyhteys.

1. Käynistä kohderadiopuhelin ja aseta se toiseen yhden yksikon laturiin.
2. Kytke lahderadiopuhelimeen virta seuraavassa jarystyksessa:

3. Paina PTT- ja SB2-painikkeita pitkään yhtä aikaa samalla, kun käynistät radiopuhelimen.

4. Odota 3 sekuntia ennen painikkeiden vapauttamista, kunnes kuulet sanan Kloonaus (Cloning).

5. Aseta lahderadio yhden yksikon laturin. Paina SB1-painiketta ja vapauta se.
6. Kun kloonaus on suoritettu, lahderadiopuhelin ilmoittaa joko kloonauksen onnistumisesta (successful) tai epaonnistumisesta (fail). Jos lahderadiopuhelin on nayttemalli, naytossa nikyy joko Pass tai Fail (aanimerkki kuuluu 5 sekunnin kuluessa).
7. Kun kloonausprosessi on valmis, poistukloonaustilasta sammuttamalla radiopuhelimet ja kaynnistamallne sitten uudelleen.

Kloonauksen epaonnistuessa

Jos radiopuhelimessa kuuluu sana Epäonnistui (Fail), kloonausprossesi epäonnistui. Jos kloonaus epäonnistuu, tee kaikki seuraavat toimet, ennen kuin yritāt kloonausprossessia uudelleen:

1. Varmista, etta kummankin radiopuhelimen akut on ladattu tayteen.
2. Tarkista kummankin yhden yksikon laturin kloonauskaapelit.
3. Varmista, etta akku on asetetu oikein radiopuhelimeen.
4. Varmista, etta laturissa tai radiopuhelimen liitinpinoilla ei ole roskia.
5. Varmista, etta kohderadiopuhelin on kaynnistetty.
6. Varmista,etta lahderadiopuhelin on kloonaustilassa.
7. Varmista, etta molemmat radiopuhelimet kayttavat samaa taajuuskaistaa, etta ne on tarkoitetu samalle alueelle ja etta kummallakin on sama lahetysteho.

Huomautus:

Tämä kloonauskaapeli on tarkoitettu kaytettaväksi vain yhteensopivien Motorolan yhden yksikon laturien PMLN6393_ kanssa.

• Radiopuhelin, johon on ohjelmoitu laajennetut taajuudet (446,00625-446,19375 MHz), ei tue kloonausta vanhoihin kahdeksan taajuuden malleihin.

Kun tilaat kloonauskaapelin, käytä koodia P/N# HKKN4028_. Lisātietoja lisāvarusteista on kohdassa "Lisāvarusteet" sivulla 63.

Kloonaus CPS (Customer Programming Software)-ohjelmistolla

Tata kloonausmenetelmää käytettaessä tarvitaan CPS-ohjelmisto, laturi ja CPS-ohjelmistokaapeli.

Kun tilaat CPS-ohjelmointikaapelin, käytä koodia HKKN4028_.

Lisātietajo kloonauksesta CPS-ohjelmistolla:

• CPS-ohjelmiston Help-ohjetiedosto --> Sisälto ja hakemisto (Content and Index) --> Radiopuhelimien kloonaus (Cloning Radios)
• CPS-ohjelmistokaapelin lisavarusteohjeet.

VIANMAÄRITYS

Ongelma Kokeile...
Ei virtaa	Lataa tai vaihda litiumioniakku.Äärimmäiset käytölmpötilat voivat vaikuttaa akun käytöikään.Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 13.
Kanavalla kuuluu äniä taikeskustelua	Varmista, että Häiriönpointokoodi on määritetty.Taajuus tai Häiriönpointokoodi voi olla käytössä.Muuta asetuksia joko vaihtamalla taajuudet tai koodit kaikissa radiopuhelimissa.Varmista, että radiopuhelimeen on määritetty lähetystä varten oikea taajuus ja koodi.Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.
Viesti on salattu	Salauskoodi voi olla käytössä ja/tai sen asetus ei vastaa muiden radiopuhelimien asetuksia.
Äänen laatu ei ole riittävänhyvä	Radiopuhelimien asetukset eivät vastaa toisiaan oikein. Tarkista taajuudet, koodit ja kaistanleveydet ja varmista, että arvot ovat samat kaikissa radioissa.
Rajallinen kuuluvuusalue	Teräs- ja/tai betonirakenteet, tiheät lehvästöt, rakennukset tai ajoneuvot piententävät kuuluvuusaluetta. Paranna lahetystä tarkistamalla, että naköyhteys on suora. Radiopuhelimen pitäminen vartalon lahellä taskussa tai vyössä piententaä kuuluvuusaluetta. Vaihda radiopuhelimen paikkaa. Voit parantaa kuuluvuusaluetta vähentämällä esteitä tai lisäämällä tehoa. Tehdas- ja likerakennuksissa paras kuuluvuus on UHF-radiopuhelimilla. Tehon lisääminer parantaa signaalin kantamaa ja esteiden läpäisykykä. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.
Viestiä ei lahety Tai vastaanotettu	Varmista, että PTT-painike on kokonaan painettuna lahetyksen aikana. Varmista, että radiopuhelimissa on samat kanava-, taajuus-, Häiriönpoistokood ja salauskoodiasetukset. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23. Lataa tai vaihda akut ja/tai vaihda niiden paikkaa. Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 13. Esteet tai radiopuhelimen käytö sisätiloissa tai ajoneuvoissa voi aiheitua Häiriöitä. Vaihda paikkaa. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23. Tarkista, että radiopuhelin ei ole skannaustilassa. Lisätietoja on kohdissa "Skannaus" sivulla 37 ja "Häiriökanavan poisto" sivulla 40.
Voimakasta kohinaa tai häiriöitä	Radiopuhelimet ovat liian lähellä toisiaan. Niiden välisen etäisyyden on oltava vähintään 1,5 metriä. Radiopuhelimet ovat liian kaukana tosisstaan tai estateh Häiritsevät lähetystä. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.
Akkujen varaus vähissä	Lataa tai vaihda litiumioniakku. Äärmmäiset käytölämpötilat vaikuttavat akun käytöikään. Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 13.
Laturin merkkivalo ei vilku	Tarkista, että radiopuhelin tai akku on asetettu oikein laturiin. Tarkista, että akun tai laturin liitinppinnat ovat puhtaat ja että latausnapa on asetettu oikein. Lisätietoja on kohdissa "Akun lataaminen" sivulla 16, "Laturin merkkivalot" sivulla 18 ja "Lithiumioniakun asentaminen" sivulla 14.
Akin vähäisen varauksen merkkivalo vilkuu, vaikka uudet akut on asetettu laitteeseen	Lisätietoja on kohdissa "Lithiumioniakun asentaminen" sivulla 14 ja "Tietoja litiumioniakusta" sivulla 13.

Ongelma Kokeile...

VOX-toimintoa ei voi ottaa käyttoën	VOX-toimintoa ei ehkä ole otettu käyttoën. Varmista CPS-ohjelmistossa, että VOX-herkkyystasona ei ole 0. Lisāvaruste ei toimi tai se ei ole yhteensopiva. Lisātietoja on kohdassa "Handsfree-käytto/VOX" sivulla 27.
Akku ei lataudu, vaikka se on ollut laturissa jo jonkin aikaa	Tarkista, että laturin kytkennät on tehty oikein ja että ne vastaavat yhteensopivaa virtalähdettä. Lisātietoja on kohdissa "Lataaminen yhden yksikon laturissa" sivulla 16 ja "Erillisen akun lataaminen" sivulla 17. Tarkista laturin merkkivaloista, liittykö ongelma akkuun. Lisātietoja on kohdassa "Laturin merkkivalot" sivulla 18.

Huomautus: Aina kun radiopuhelimen toiminto ei naytä vastaavan oletusarvoja tai ohjelmoituja arvoja tarkista, onko radiopuhelin ohjelmoitu CPS-ohjelmiston mukautetulla profililla.

KÄYTTÄMINEN JA HOITO

Puhdista ulkokuori pehmeallä, kostealla liinalla.

Alä upota veteen. Alä käytä alkoholia tai puhdistusliuoksia.

Jos radiopuhelin putoaa veteen...

Sammuta radiopuhelin ja poista akku

Kuivaa pehmea liinalla.

Alä kayta radiopuhelinta, ennen kuin se on taysin kuiva.

TAAJUUS- JA KOODITAULUKOT

Tämän osan taulukoissa on tietoja taajuuksista ja koodeista. Näistä taulukoista on apua, kun Motorola Solutions XT -sarjan kaksisuuntaisia radiopuhelimia käytetään muiden ammattikäyttoön tarkoitettujen radiopuhelimien kanssa. Useimmat taajuuskohdat vastaavat XTNi-sarjan taajuuskohtia.

Oletuskanavan tajuus ja hairiönpoistokoodi

Kanavan numero (Channel #)	Taajuus (MHz) (Frequency (MHz))	Koodi (Code)	Kaistan- leveys (Bandwidth)
1 446,00	625 67,0 Hz 12,5 kHz
2 446,01	875 67,0 Hz 12,5 kHz
3 446,03	125 67,0 Hz 12,5 kHz
4 446,04	375 67,0 Hz 12,5 kHz
5 446,05	625 67,0 Hz 12,5 kHz
6 446,06	875 67,0 Hz 12,5 kHz
7 446,08	125 67,0 Hz 12,5 kHz
8 446,09	375 67,0 Hz 12,5 kHz

Huomautus: Koodi 754 vastaa koodia DPL 121

Kanavan numero (Channel #)	Taajuus (MHz) (Frequency (MHz))	Koodi (Code)	Kaistan- leveys (Bandwidth)
9	446,00625	754 12,5 kHz
10	446,01875	754 12,5 kHz
11	446,03125	754 12,5 kHz
12	445,04375	754 12,5 kHz
13	446,05625	754 12,5 kHz
14	446,06875	754 12,5 kHz
15	446,08125	754 12,5 kHz
16	446,09375	754 12,5 kHz

XT460-mallin tajuusluettelo

446,00625 446,10625
446,01875 446,11875
446,03125 446,13125
446,04375 446,14375
446,05625 446,15625
446,06875 446,16875
446,08125 446,18125
446,09375 446,19375

Varoitus: Oletuksena vain 446,0-446,1 MHz:n analogiset taajuudet ovat kaytettavissä. 446,1-446,2 MHz:n analogisia taajuuksia tulisi kayttäa vain maissa, joissa viranomaiset sallivat näden taajuuksien kayttamisen. 446,1-446,2 MHz:n analogisia taajuuksia ei sallita Venajällä.

CTCSS- JA PL/DPL-KOODIT

CTCSS-koodit

CTCSS Hz	CTCSS Hz
1 67,0	14 107,2 27 167,9
2 71,9	15 110,928 173,8
3 74,4	16 114,8 29 179,9
4 77,0	17 118,830 186,2
5 79,7	18 123 31 192,8
6 82,5	19 127,3 32 203,5
7 85,4	20 131,8 33 210,7
8 88,5	21 136,5 34 218,1
9 91,5	22 141,3 35 225,7
10 94,8	23 146,2 36 233,6
11 97,4	24 151,4 37 241,8
12 100,0	25 156,7 38 250,3
13 103,5	26 162,2

SS Hz
122 (*)	69,3

Huomautus: (*) Uusi CTCSS-koodi.

PL/DPL-koodit

DPL		Koodi (Code)
39	23	55	116	71	243
40	25	56	125	72	244
41	26	57	131	73	245
42	31	58	132	74	251
43	32	59	134	75	261
44	43	60	143	76	263
45	47	61	152	77	265
46	51	62	155	78	271
47	54	63	156	79	306
48	65	64	162	80	311
49	71	65	165	81	315
50	72	66	172	82	331
51	73	67	174	83	343
52	74	68	205	84	346
53	114	69	223	85	351
54	115	70	226	86	364

DPL	Koodi (Code)

DPL	Koodi (Code)

PL/DPL-koodit (Jatkuu)

DPL Koodi (Code)
87 365	104 565 121 754
88 371	105 606 123 645
89 411
90 412	107 624 125 Muokattu PL
91 413	108 627 126 Muokattu PL
92 423	109 631 127 Muokattu PL
93 431	110 632 128 Muokattu PL
94 432	111 654 129 Muokattu PL
95 445	112 662 130 Invertoitu DPL
96 464	113 664 131 Invertoitu DPL
97 465	114 703 132 Invertoitu DPL
98 466	115 712 133 Invertoitu DPL
99 503	116 723 134 Invertoitu DPL
100 506	117 731 135 Invertoitu DPL
101 516	118 732 136 Invertoitu DPL
102 532	119 734 137 Invertoitu DPL
103 546	120 743 138 Invertoitu DPL

DPL	Koodi (Code)

PL/DPL-koodit (Jatkuu)

DPL	Koodi (Code)
139	Invertoitu DPL 48
140	Invertoitu DPL 49
141	Invertoitu DPL 50
142	Invertoitu DPL 51
143	Invertoitu DPL 52
144	Invertoitu DPL 53
145	Invertoitu DPL 54
146	Invertoitu DPL 55
147	Invertoitu DPL 56
148	Invertoitu DPL 57
149	Invertoitu DPL 58
150	Invertoitu DPL 59
151	Invertoitu DPL 60
152	Invertoitu DPL 61
153	Invertoitu DPL 62
154	Invertoitu DPL 63
155	Invertoitu DPL 64

DPL	Koodi (Code)
156	Invertoitu DPL 65
157	Invertoitu DPL 66
158	Invertoitu DPL 67
159	Invertoitu DPL 68
160	Invertoitu DPL 69
161	Invertoitu DPL 70
162	Invertoitu DPL 71
163	Invertoitu DPL 72
164	Invertoitu DPL 73
165	Invertoitu DPL 74
166	Invertoitu DPL 75
167	Invertoitu DPL 76
168	Invertoitu DPL 77
169	Invertoitu DPL 78
170	Invertoitu DPL 79
171	Invertoitu DPL 80
172	Invertoitu DPL 81

DPL	Koodi (Code)
173	Invertoitu DPL 82
174	Invertoitu DPL 83
175	Invertoitu DPL 84
176	Invertoitu DPL 85
177	Invertoitu DPL 86
178	Invertoitu DPL 87
179	Invertoitu DPL 88
180	Invertoitu DPL 89
181	Invertoitu DPL 90
182	Invertoitu DPL 91
183	Invertoitu DPL 92
184	Invertoitu DPL 93
185	Invertoitu DPL 94
186	Invertoitu DPL 95
187	Invertoitu DPL 96
188	Invertoitu DPL 97
189	Invertoitu DPL 98

PL/DPL-koodit (Jatkuu)

DPL	Koodi (Code)
190	Invertoitu DPL 99
191	Invertoitu DPL 100
192	Invertoitu DPL 101
193	Invertoitu DPL 102
194	Invertoitu DPL 103 204 Invertoitu DPL 113 214
195	Invertoitu DPL 104 205 Invertoitu DPL 114 215
196	Invertoitu DPL 105 206 Invertoitu DPL 115 216
197	Invertoitu DPL 106 207 Invertoitu DPL 116 217
198	Invertoitu DPL 107 208 Invertoitu DPL 117 218
199	Invertoitu DPL 108 209 Invertoitu DPL 118 219

DPL	Koodi (Code)
210	Invertoitu DPL 119
211	Invertoitu DPL 120
212	Invertoitu DPL 121
213	Invertoitu DPL 123
	Muokattu DPL (Customized DPL)
	Muokattu DPL (Customized DPL)
	Muokattu DPL (Customized DPL)
	Muokattu DPL (Customized DPL)
	Muokattu DPL (Customized DPL)

MOTOROLAN RAJOITETTU TAKUU

TAKUUTIEDOT

Valtuutettu Motorola Solutions-jalleenmyyjä tai
vähittäiskauppias, jolta hankit Motorola
Solutions-radiopuhelimen ja/tai alkuperäiset
lisāvarusteet, ottaa vastaan takuvaateen ja/tai
tarjoaa takuunalaisen palvelun. Palauta radio
jalleenmyyjäle tai vähittäismyyjäle
takuunalaisen palvelun saamiseksi. Älä palauta
radiota Motorola Solutions-yhtiölle.
Takuunalaisen palvelun saaminen edellyttä,
että esitä tuotteen ostotositteen tai vastaavan
hankintapäivämärärällä varustetun todisteen
tuotteen hankinnasta. Sarjanumeron on
myöskin oltava selkeästi nakyvissä
radiopuhelimessa. Takuu ei ole voimassa,Jos
tuotteen ominaisuksia tai sarjanumeroa on
muutettu, poistetty tehty epaselväksi.

VAHINGOT, JOITA TAKUU EI KATA

Vahingot tai viat, jotka aiheutuvat normalista ja tavallisesta kayttotavasta poikkeavasta kayttotavasta tai tamän kayttöoppaan ohjeiden noudattamatta jattamisestä.
- Väärinkäytösta, onnettomuudesta tai valinpitamttomyydestä aiheutuvat viat tai vahingot.
- Virheellisestä testauksesta, toiminnasta, huollosta, saadostä, tai mista tahansa muutoksesta aiheutuvat viat ja vahingot.
Antennin vahingoittuminen, elle se johdu suoraan materiaali- tai valmistusvioista.
- Puretut tai korjatut tuotteet silloin, kun se vaikuttaa negatiivisesti laitteen suorituskykyn tai estaa asianmukaisten tarkastusten ja testauksen suorittamisen takuuvaateen vahvistamiseksi.
Kosteudesta, nesteestä tai nesteroiskeista aiheutuvat viat tai vahingot.

• Kaikki muovipinnat ja kaikki ulkoisesti esillä olevat osat, jotka naarmuuntuvat tai vahingoittuvat normalalin kayton aikana.
  Väliaikaisesti vuokratut tuotteet.
• Säannöllinen huolto ja korjaus tai varaosien vaihto normalaalin käytön tai kulutuksen aikana.

LISÄVARUSTEET

AUDIO-LISÄVARUSTEET

Osanumero Kuvaus
HKLN4599_	D-tylinen kuuloke, jossa pidike, PTT ja mikrofoni
HKLN4601_	Seurantakuuloke, jossa pidike, PTT ja mikrofoni
HKLN4604_	Käntyvä kuuloke, jossa pidike, PTT ja mikrofoni
HKLN4605_	Nappikuuloke, jossa pidike, PTT ja mikrofoni
HKLN4606_Etäkiutin, mikrofoni

AKKU

Oasanumero Kuvaus

PMNN4434_Normaali litiumioniakku

PMNN4453_Suuren kapasiteetin litiumioniakku

KAAPELIT

Osanumero Kuvaus
HKKN4028_	Radiopuhelimesta radiupuhelimeen - kloonauskaapeli
HKKN4027_CPS	-ohjelmointikaapeli

LATURIT

Osanumero Kuvaus
PMLN6385_	Vakiomuotainen usean yksikön laturi (UK/EU)
PMLN6393_	Vakiomuotainen yhden yksikön laturi (INT UK/EU)

KULJETUSLISÄVARUSTEET

Osanumero Kuvaus

HKLN4510_Kaantvykotelo

Huomautus: Kaikkia lisävarusteita ei ehkä ole
saatavilla ostohetkellä. Pyydä lisätietoja
lisävarusteiden saatavuudesta ja
uusista lisävarustemalleista
Motorola Solutions-myyjälta, jolta olet
ostanut tuotteen, tai tutustu sivustoon
www.motorolasolutions.com.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS ja tyllilty M-logo ovat Motorola Solutions Trademark Holdings, LLC:n tavaramerkkeja tai rekisteroiityjavaramerkkeja, Joita kaytetaan lisenssill. Kaikmi muut tavaramerkit ovat omistajiensa omaisuutt. 2013 ja 2018, Motorola Solutions, Inc. Kaikki oikeudet pidatetaan.

Huomautuksia
