Produkttype	Walkie-talkie
Merke	Motorola
Modell	XT400
Frekvensbånd	PMR446
Sendeffekt	0,5 watt
Antall kanaler	16
Antenne	Ikke avtagbar
Strømforsyning	Oppladbart litium-ion-batteri
Batteritid (standard batteri)	Opptil 20 timer (med strømsparing aktivert)
Hovedfunksjoner	Håndfri VOX/iVOX, kanalscanning, kryptering, radiokloning, programmering via CPS-programvare
Vedlikehold	Rengjør med en fuktig myk klut; ikke senk ned i vann; ikke bruk alkohol eller rengjøringsmidler
Sikkerhet	Sikkerhetsanvisninger for batterier og ladere; begrenset RF-eksponering for profesjonell bruk
Medfølgende tilbehør	Lader med stativ, strømforsyningsenhet, nettadaptere, etui
Garanti	Begrenset garanti fra Motorola Solutions

Ofte stilte spørsmål - XT400 MOTOROLA

Hvordan slå radioen på og av?

For å slå på, drei På/Av/Volum-knappen med klokken. For å slå av, drei den mot klokken til det klikker.

Hvordan justere volumet?

Drei På/Av/Volum-knappen med klokken for å øke volumet, mot klokken for å redusere det.

Hvordan bytte kanal?

Drei kanalvelgerknappen til ønsket kanal. Radioen kunngjør kanalnummeret med stemme.

Hvorfor hører jeg ingenting eller støy på en kanal?

Kontroller at interferensreduksjonskoden (CTCSS/DPL) er riktig innstilt. Hvis statisk støy vedvarer, aktiver overvåking ved å trykke på SB1-knappen.

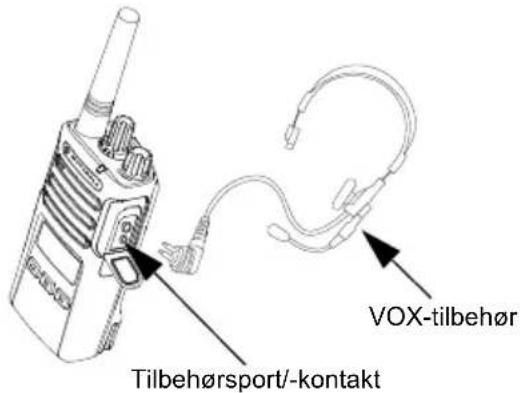

Hvordan bruke håndfri-funksjon (VOX)?

Koble til et kompatibelt VOX-tilbehør, slå på radioen, og snakk inn i mikrofonen. Sending aktiveres automatisk. Du kan også aktivere iVOX uten tilbehør ved å trykke på PTT når du slår på.

Hvordan programmere frekvenser og koder?

Gå til Avansert konfigurasjonsmodus ved å holde inne PTT og SB1 når du slår på. Bruk knappene til å stille inn frekvens, CTCSS/DPL-kode og kryptering per kanal.

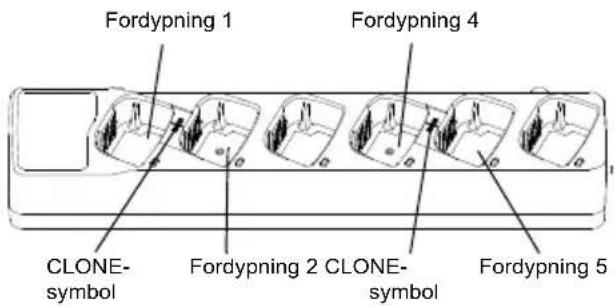

Hvordan klone en radio?

Bruk en flerenhetslader (MUC) eller en radio-til-radio-kloningskabel. Sett kilde radioen i kloningsmodus (PTT + SB2 når du slår på) og følg instruksjonene i håndboken.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller at radio/batteri er riktig satt inn i laderen, at kontaktene er rene, og at laderen er tilkoblet. Hvis LED-lampen blinker raskt rødt, kan batteriet være defekt eller temperaturen uegnet.

Hvordan rengjøre radioen?

Bruk en fuktig myk klut til å rengjøre utsiden. Ikke senk radioen ned i vann og ikke bruk alkohol eller rengjøringsmidler.

Hva er kommunikasjonsrekkevidden?

Rekkevidden kan være opptil 9 km i åpent terreng. Den reduseres av bygninger, tett skog og kjøretøy. For optimal rekkevidde, unngå hindringer og hold minst 1,5 meters avstand mellom radioene.

BRUKSANVISNING XT400 MOTOROLA

Tale og overvågning. 23

Indikatorer for signalstyrke og kanal optaget 24

Strømforsyning og bakkeoplader

Bakkeoplader

Stromforsyning

Indikatorer for signalstyrke og kanal optaget

Tryk pa knapperne og for at skifte

mellem de forskellige indstillinger for

gemme og gá videre til æste trinEller slukke

radioen for at afslutte Eden at gemme

Dette Motorola Solutions-produktet inneholder Åpen kildeprogramvare. Se dokumentasjonen for dette Motorola Solutions-produkt for informasjon om lisenser, bekreftelser, nødvendige merknader om opphavsrett og andreBruksvikår, på:

Http://businessonline.motorolasolutions.com

Gà til: Ressursssenter > Produktinformasjon > Brukerhandbok > Tilbehør.

INNHOLD

Innhold 1

Opphavrsrett for datamaskinens

programvare 4

Sikkerhet 5

Sikkerhetsinformasjon for batterier

ogladere .6

Retningslinjer for sikker bruk. 7

Oversikt over radioen 8

Batterifunksjoner og laderalternativer 12

Om Li-lon-batteriet. 12

Sette inn litiumionbatteriet 13

Ta ut litiumionbatteriet 13

Strøm Forsyning og lader med holder . . . 14

Hylster 15

Lading av batteriet 15

Lade via lader for enkel enchet med holder (SUC) 15

LED-indikatorer for lader med holder. . . 17

Batterimaler 18

Anslattladetid 19

Komme i gang 21

Snakke og overvake. 22

Motta et anrop 22

Signalstyrkeindikator og indicator for opptatt kanal 23

Norsk

Talerekkevidde 23

LED-indikatorer for radio 25

Handfri bruk/VOX 26

Sla talestyring av/pa i brukermodus . . .27

Oppstart - tonemodus 27

Tilbakestille til standardinnstlinger. . . . .28

Tastetoner. 28

Låsing/opplåsing av tastaturet 28

Menyalternativer 28

Stille inn VOX-/iVOX-folsomhet - meny .29

Stille inn VOX-/iVOX-følsomhct - CPS. .29

Meny for mikrofonforsterkning 29

Forsterkningsniva for mikrofontilbehør 30

Ringetoner 31

Menyen Scan List (Skanneliste) 32

Programmeringsfunksjoner 33

Advanced Configuration Mode (Avansert konfigurasjonsmodus) 33

Programmere Rx-frekvenser (mottaksfrekvenser). 34

Programmere Rx-koder (mottakskoder) (CTCSS/DPL) 35

Programmere kryptering 35

Skann 36

Programmere skannelisten 37
Redigere kanalaliasnavn 38

Klone radio ved hjelp av radio til

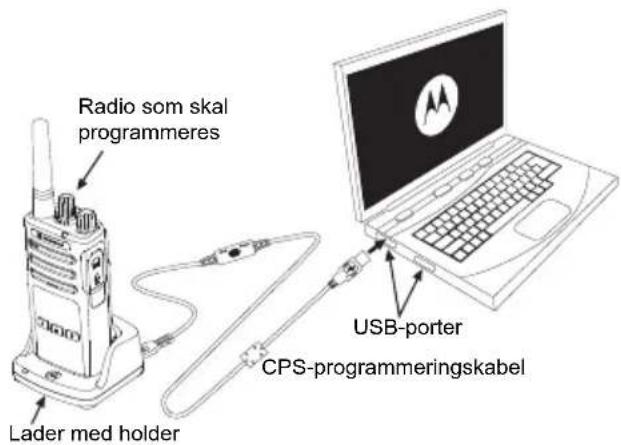

Kloning ved hjelp av Customer

Programming Software (CPS) 46

Feilsøking. 47

Bruk og vedlikehold .51

Frekvens- og kodetabeller 52

CTCSS-ogPL/DPL-koder .54

Begrenset garanti for Motorola

Solutions 59

Tilbehør 60

Lydtilbehør. 60

Batteri 60

Kabler 60

Ladere 60

Baretilbehør 61

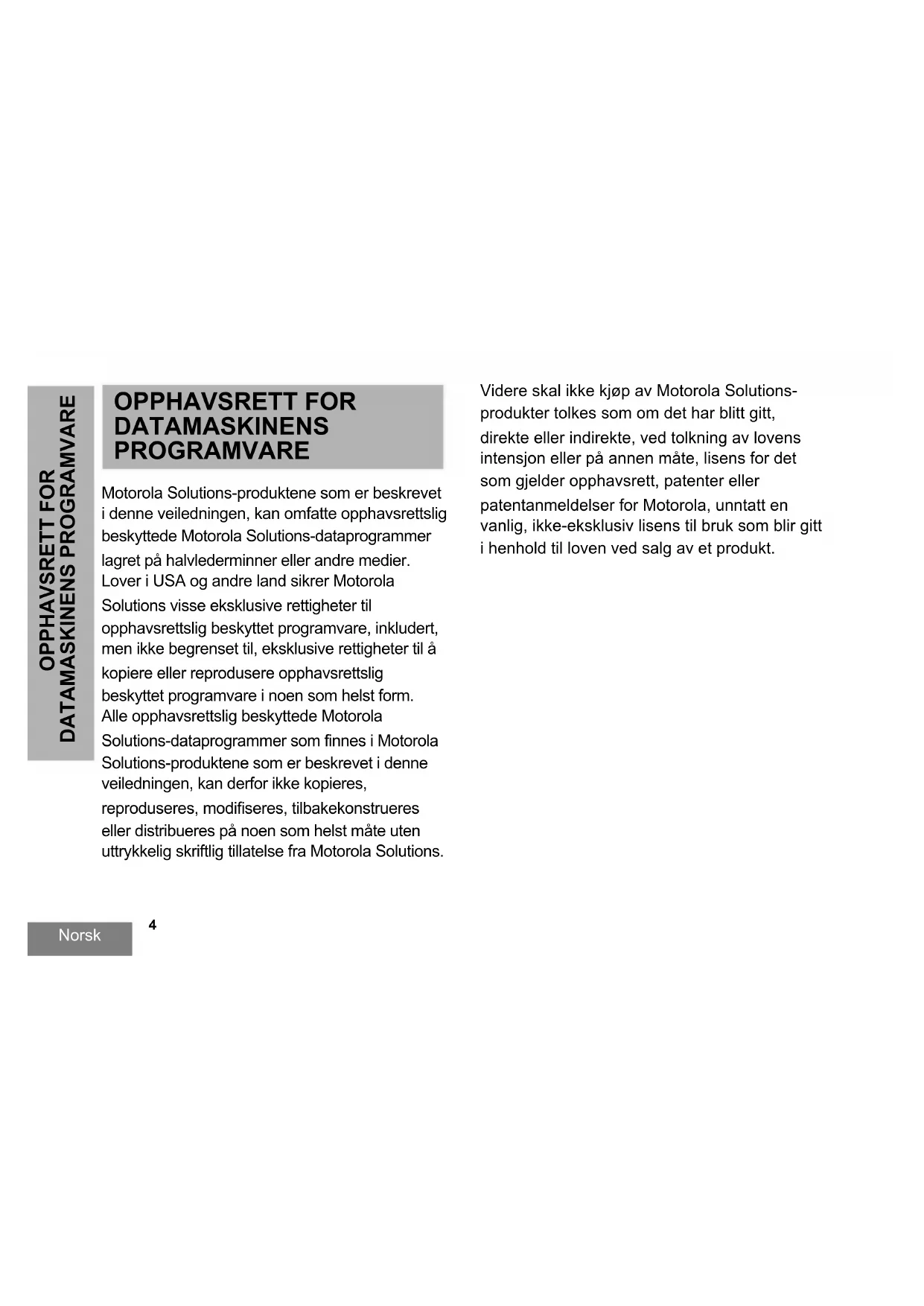

OPPHAVSRETT FOR DATAMASKINENS PROGRAMVARE

Motorola Solutions-produktene som er beskrevet i denen veiledningen, kan omfatte opphavsrettslig beskyttede Motorola Solutions-dataprogrammer lagret på halvlederminner aller andre medier. Lover i USA og andre land sikrer Motorola Solutions visse eksklusive rettigheter til opphavsrettslig beskyttet programvare, inkludert, men ikke begrenset til, eksklusive rettigheter til á kopiere eller reproduzere opphavsrettslig beskyttet programvare i noen som helst form. Alle opphavsrettslig beskyttede Motorola Solutions-dataprogrammer som finnes i Motorola Solutions-produktene som er beskrevet i denen veiledningen, kan derfor ikke kopieres, reproducers, modifiseres, tilbakekonstrueres aller distribueres på noen som helst@mæte uten uttrykkelig skriftlig tillatelse fra Motorola Solutions.

Videre skal不解 kjop av Motorola Solutionsprodukter tolkes som om det har blitt gitt, direkte aller indirekte, ved talkning av lovens intensjon aller pa annen mate, lisens for det som gjelder opphavsrett, patenter aller patentanmeldelser for Motorola, unntatt en vanlig,不解-eksklusiv lisens til bruk som blir gitt i henhold til loven ved salg av et produit.

SIKKERHET

Radioen er begrenset til arbeidsrelatert bruk i henhold til FCC-/ICNIRP-kravene for RF-energieksponering.

Du finner en liste over Motorola Solutions-godkjente antenner, batterier og annet tilbehør på følgende nettsted:

www.motorolasolutions.com

SIKKERHETSINFORMASJON FOR BATTERIER OG LADERE

Dette dokumentet inneholder viktige sikkerhetsog brukerinstruksjoner. Les disse instruksjonene noye, og ta varé på dem for senere bruk.

För du tar i bruk batteriladeren, mA du lese alle instruksjoner og advarsler pa

laderen,
- batteriet og
- radioen der batteriet brukes

1. For à redusere faren for personskade ma du bare lade oppladbare Motorola Solutions-godkjente batterier. Andre batterier kan eksplodere og forårsake personskade og skade på eiendom.

2. Bruk av tilbehør som ikke anbefales av Motorola Solutions, kan medføre fare for brann, elektrisk støt eller annen persorskade.

3. Dra i strømpluggen, ikke ledningen,ningar du skal koble fra laderen, slick at du unngår skade papipluggen og ledningen.

4. Skjeteledning bør ikke brukes medindre det er absolutn ndvendig.Bruk av feil skjeteledning kan medfore risiko for brann og elektrisk stot. Hvis en skjeteledning ma brukes, ma du kontrollere at ledningens storrelse er 18 AWG ca.1,02 mm i diameter) for lengder pa optil 30,48m (100 fot),og 16 AWG ca.1,29 mm i diameter) for lengder optil 45,72 m (150 fot).
5. For à redusere risikoen for brann, elektrisk støt ell er annen personskade ma du ikke bruke laderen hvis den er ødelagt eller skadet pa noen mæte. Ta den til en kvalisert Motorola Solutions-servicerepresentant.
6. Laderen mä ikke demonteres - den kan ikke repareres, og reservationeder er ikke tilgjengelige. Demontering av laderen kan medføre fare for elektrisk støt eller brann.
7. For a redusere faren for elektrisk stot ma du koble laderen fra strømuttaket for vedlikehold eller rengjøring.

RETNINGSLINJER FOR SIKKER BRUK

• Slá av radioen mens batteriet lades.
  Laderen er ikke egnet for utendørs bruk. Den må bare brukes på tørre steder og under tørre værforhold.
  Laderen ma kobles til en riktig sikret og tilkoblet strømforsyning med riktig penning (som angitt pa produit).
  Koble laderen fra linjespenningen ved a trekke ut strømpluggen.

• Stikkontakten som utstyret er koblet til, ma vare naer oglett tilgengelig.
  For utstyr med sikring ma utskiftninger vare i trad med typen og rangersingen som er angitt i utstyrsinstruktjone.
  Maksimal romtemperatur rund strømforsyningsutstyret mA ikke overstige 40^ (104 F).

• Utgäende strøm fra strømforsyningsenheten ma ikke overstige rangelingene som er angitt på produitetiketten på undersiden av laderen.
  Pass pà at ledningen er plassert sik at ingen trakker pà den ell er snubler i den, og sik at den ikke utsettes for vann, skader erller belastning.

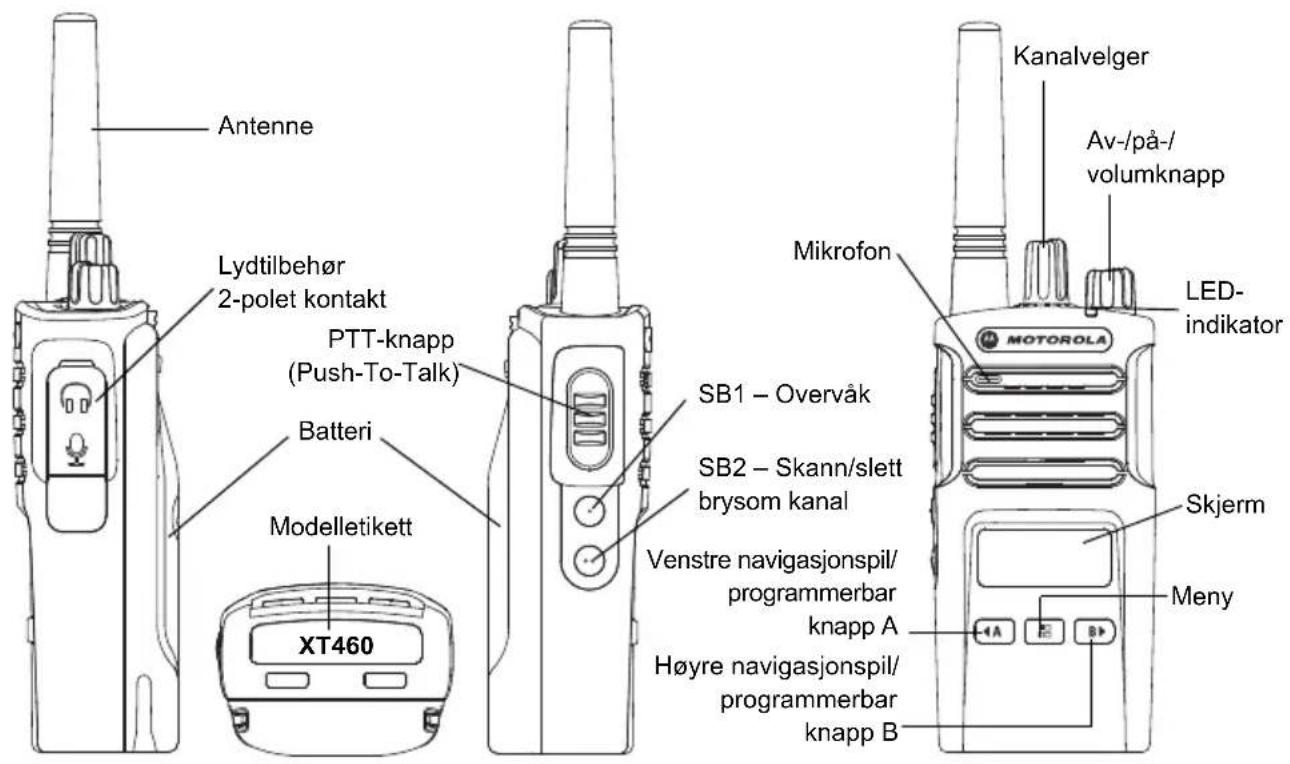

OVERSIKT OVER RADIOEN

KOMPONENTER PÄ RADIÖN

Av-/pá-/volumknapp

Brukes til Å slå radioen av eller på og justere radioens volum.

Kanalvelger

Brukes til à把它 radiokanal.

Tilbehørskontakt

Brukes til a koble til kompatibelt lydtilbehør.

Modelletikett

Angir radiomodell.

Mikrofon

Snakk tydelig inn i mikrofonen nár du sender en melding.

Antenne

Antennen for modell XT460 er nikke-flyttbar.

LED-indikator

Viser batteristatus, oppstartsstatus, radioanropsinformasjon og skannestatus.

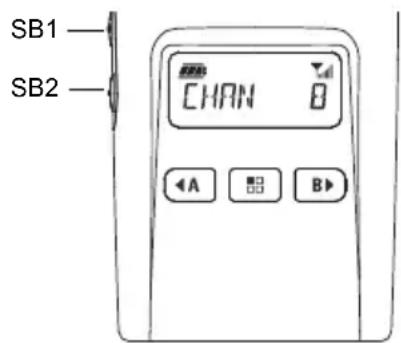

Knapper foran

(Meny)-knapp

Gir tilgang til oppsett av funksjoner som VOX-/iVOX-nivaer osv.

Med donne knappen kan du ogsa blagjennom alle funksjonene nár du er i programmeringsmodus.

Programmerbar knapp

Kan brukes til a velge niva aller veksle mellom alternative for menyfunksjoner.

Knappen er som standard satt til a generere gjeldende programmerte anropstone.

Programmerbar knapp

Kan brukes til ä velge niva aller veksle mellom alternative for menyfunksjoner.

Knappen er som standard satt til baklysmodus.

programmberbare. For eksempel: kryptering, skann/slettkanal, overvåke og ringetoner. Hvis du vil lere mer om hvordan du programmerer disse knappene, se "Customer Programming Software (CPS)" på side 39.

Sideknapper

• Trykk på og hold nedeijke knappen for á snakke, og slipp den for á lytte.

Sideknapp 1 (SB1)

• Sideknapp 1 er en generell knapp som kan konfigureres med CPS (Customer Programming Software, programvare for kundeprogrammering). SB1 standardinnstilling er 'Monitor' (Overåke).

Sideknapp 2 (SB2)

• Sideknapp 2 er en generell knapp som kan konfigureres med CPS. Standardinnstillingen for SB2 er "Skann/slett brysom kanal".

Lithiumion (Li-Ion)-batteri

XT-serien leveres med standard kapasitet Li-Ion-batteri. Andre batterier kan vare tilgengelig. Du finner mer informasjon under "Batterifunksjoner og laderalternativer" på side 12.

Denne brukerhandboken dekker

og gir følgende informasjon:

Tabell 1: XT460-radiospesifikasjoner

Modell Frekvensbänd		Sendereffekt(watt)	Antall kanaler Antenne
XT460	PMR446	0,5	16	Ikke-flyttbar

BATTERIER OG LADERE

Radioene i XT-serien gir litiumion-batterier som kommer i ulike kapasiteter som definerer batterilevetiden.

BATTERIFUNKSJONER OG LADERALTERNATIVER

Om Li-Ion-batteriet

Radioene i XT-serienkommen utstyrt med et oppladbart Li-Ion-batteri. Dette batteriet bør fullades forforstegangsbruk for a sikre optimal kapasitet og ytelse.

Batteriets levetid avhenger av flere faktorer. Blant de mer kritiske er det vanlige overlading av batterier og gjennomsnittlig dybde pa utladning med hver syklus. Vanligvis vil storre overlading og dypere gjennomsnittlig utladning fore til at batteriet varer i færre sykluser. For eksempel vil et batteri som er overbelastet og utladet 100% flere ganger omagen vare

færre sykluser enn et batteri som blir overladet\ mirde og utladet til 50% per dag. Videre vil et batteri som blir minimalt overladet og gjennomsnittlig bare 25% utladet vare enda\ lenger.

Motorola Solutions-batterier er utformet spesielt for Å brukes med en Motorola Solutions-lader og omvendt. Lading i utstyr som ikke er fra Motorola Solutions kan före til skade på batteriet og vil ugyldiggjore batterigarantien. Batteriet bør vår pa ca. 77^ (25 °C) (romtemperatur),+nar det er mulig. Lading av et kaldt batteri (under 50 °F [10 °C]) kan resultere i lekkasje av elektrolytt og ende med feil på batteriet. Lading av et varmt batteri (over 95 °F [35 °C]) resulter i redusert utladingskapasitet, noe som pavirker ytelsen til radioen. Motorolas hurtighastighets batteriladere inneholder en temperaturfølende krets for Å sikre at batteriene er ladet innenfor temperaturgrensene ovenfor.

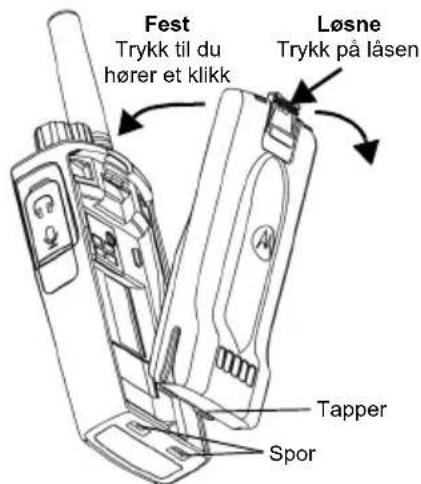

Sette inn litiumionbatteriet

1. Slå av radioen.
2. La Motorola Solutions-logoen pa batteripakken vende opp, og sett inn tappene nederst pa batteriet i sporene pa undersiden av radioen.
3. Trykk toppen av batteriet mot radioen til du hører et klikk.

Merk: Hvis du vil lere mer om Li-Ion-batteriets levetidsfunksjoner, se "Om Li-Ion-batteriet" pa side 12.

Ta ut litiumbonbatteriet

1. Skru av radioen.
2. Trykk ned batterilasen og hold den nede mens du tar ut batteriet.
3. Trekk batteriet bort fra radioen.

Tabell 1: Li-lon-batterilevetid med Tx-strøm 0,5 watt

Batterity	Batterispa-ring AV	Batterispa-ring PÅ
Standard 16 timer 20 timer
Høy kapasitet N/A N/A

Strømforsyning og lader med holder

Lader med holder

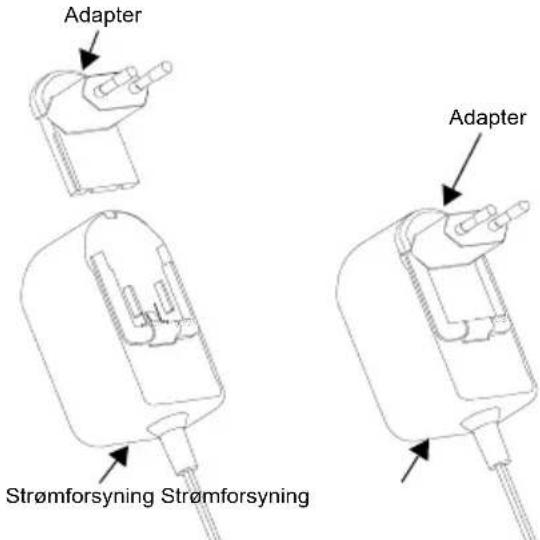

Stromforsyning

När du har funnet ut hvilken adapter som passer til ditt strømuttak, gjør du følgende for à installere den:

• Skyv adaptersporene inn i stromforsyningen til adaptersen klikker på plass.
• Skyv adapteren oppover for Å fjerne den.

Merk: Adapteren som vises på disse bildene, er bare til illustrasjon. Adapteren du skal installere, kan se annerledes ut.

1. Sett radioen inn i bunnen av hylsteret i en vinkel. Trykk radioen mot baksiden av hylsteret til krokene pa hylsteret er satt inn i de overste hakkene i batteriet.
2. Løsne krokene av hylsteret fra de øverste hakkene pa batteriet ved hjelp av den øvre fliken pa hylsteret for a fjerne. Skyv radioen i vinkel og fjern den fra hylsteret.

LADING AV BATTERIET

Hvis du vil lade batteriet (med radioen tikkoblet), plasserer du det i en Motorola Solutions-godkjent lader for enkelt enchet aller flere enheter med holder.

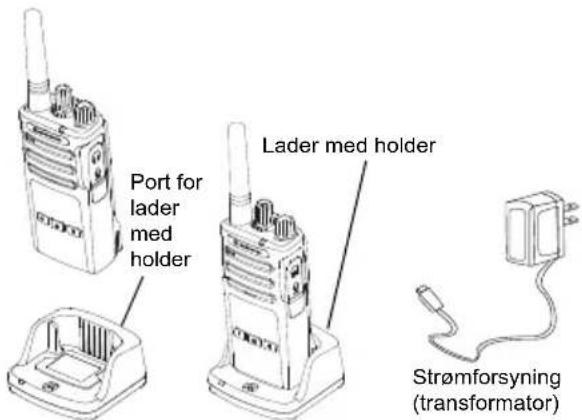

Lade via lader for enkel enchet med holder (SUC)

1. Plasser laderen på en flat overflate.
2. Sett kontakten til stromforsyningen inn i porten pa sideren av laderen.
3. Plugg AC-adapteren inn i et strømuttak.
4. Sett radioen i laderen med radioen vendt forover, som vist.

Merk: Når du lader et batteri som er tilkoblet en radio, mä du slå av radioen for Å sikre full lading. Se "Retningslinjer for sikker bruk" på side 7 for mer informasjon.

Lading av et frittstaende batteri

Hvis du bare vil lade batteriet - pa trinn 4 pa side 15, setter du batteriet i holderen, med denindre overflaten pa batteriet vendt mot fronten pa laderen for en enkeltenhet med holder som vist ovenfor. Innrett sporene pa batteriet med innrettingsribben i lader for enkel enchet med holder.

Tabell 2: Motorola Solutions-authoriserte batterier

Delenummer Beskrivelse
PMNN4434_R Standard Li-Ion-batteri
PMNN4453_R	Høykapasitets Li-Ion-batteri

LED-indikatorer for lader med holder

Tabell 3: LED-indikator for laderen

Status LED-indikator Commentarer
Strøm på	Grønn i ca. 1 sekund
Lader	Kontinuerlig rød
Lading ferdig	Kontinuerlig grønn
Batterifeil (*)	Rød blinking, rask
Venter på lading (**)	Gul blinking, sakte
Batterinivåstatus	N/A Tomt batteri
	Rød blinking, 1 gang	Lavt batteri
	Gul blinking, 2 ganger	Middels ladet batteri
	Grønn blinking, 3 ganger	Ladet batteri

() Dette problemet kan vanligvis loses ved à ta ut batteripakken og sette den inn igjen.
(^*) Batteriemperaturen er for varm uller for kald,ller feil strmspenning brukes.
Hvis det er INGEN LED-indikasjon:

1. Kontroller om radioen, aller radioen med batteri, er satt inn riktig. (Se trinn 4 av "Lade via lader for enkel ent het med holder (SUC)" på side 15)
2. Kontroller at strømkabelen er koblet godt inn i laderen ved hjelp av en passende stikkontakt og at det er strøm til uttaket.
3. Kontroller at batteriet som brukes sammen med radioen, er angitt i Tabell 2.

Batterimaler

Batterimaleren er plassert i ovre venstre hjørne av radiodisplayet og indikerer hvor mye batteristrøm radioen har igjen.

Tabell 4: XT460-batterimaler

Batteritype	Batterimäler
	3 Barer 2 Barer 1 Bar
Li-ion
	100-70 % 70-30%		35-10% (≤ 10 %)nár blinker)

Anslatt Iadetid

Den følgende tabellen inneholder anslätt ladetid for batteriet. Du finner mer informasjon under "Batteri" på side 60.

Tabell 5: Anslatt ladetid for batteri

Ladeløsning	Anslätt ladetid
	Standard batteri Batteri	med høy kapasitet
Standard ≤ 4,5 timer N/A
Hurtig ≤ 2,5 timer N/A

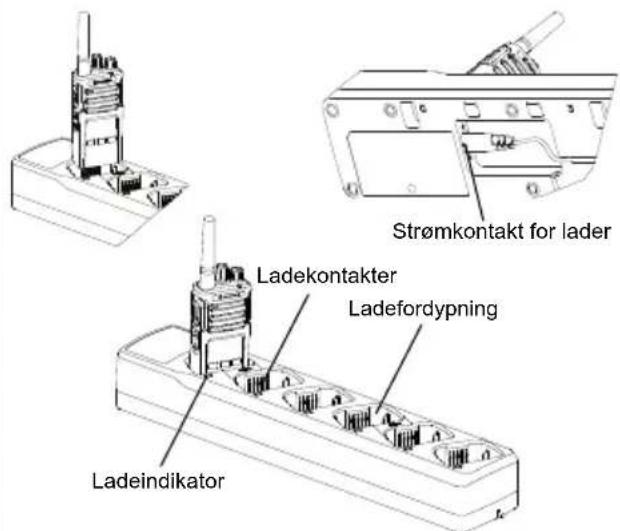

Lading av en radio og batteriet ved hjelp av en lader for flere enheter - MUC (ekstrautstyr)

Lader for flere enheter (MUC) muliggjor lading av optil 6 radioer eller batterier. Batteriene kan lades med radioene eller fjernet og plassert i MUC separat. Hver av de 6 ladefordypningene kan holde en radio (med eller uten hylsteret) eller et batteri, men不解 begge.

1. Plasser MUC på en flat overflate.
2. Sett strømledningen inn i MUC-ens dobbeltpolet kontakt i bunnen av MUC.
3. Koble strømledningen til et strømuttak.
4. Skru radioen av.
5. Sett radioen aller batteriet i ladefordypningen med radioen aller batteriet vendt bort fra kontaktene.

Merk:

• Denne MUC-en kloner opptil 2 radioer (2 kildeog 2 malradioer). Se "Kloning med en lader for flere enheter (MUC)" pa side 41 for mer informasjon.
• Mer informasjon om MUCs bruk er tilgengelig på instruksjonsarket som følger med MUC-en. Hvis du vil ha mer informasjon om delene og deres delenumre, se "Tilbehør" på side 60.
• LED-indikatorer er de samme som laderen med holder som beskrevet i Tabell 3 av side 17.

KOMME I GANG

Du finner følgende forsklaringer under "Komponenter på radioen" på side 8.

SKRU RADIOEN AV/PA

• oppstartstone og kanalnummerannonsering
• batterinivá og kanalnummerannonsering
• lydlos (toner deaktivert)

LED-lyset blinker rodt et oyeblikk.

Skru av radioen ved a dreie av-/pa-/
volumknappen mot klokken til du hörer et klikk,
og LED-indikatoren slås av.

JUSTERE VOLUM

Drei av-/pa-/volumknappen med klokken for a skru opp volumet aller mot klokken for a dempe volumet.

Merk: Radioskjermen som vises her, er bare tatt med for Å angi ikonplasseringer. Hver radioskjerm kan ha forskjellig innhold (kanal og kode), avhengig av hvilke forhändsprogrammerte standardverdier og funksjoner som er tilgengelige for modellen eller regionen. När du trykker på en knapp, unntatt PTT-knappen, slås bakgrunnsbelysningen på.

VELGE EN KANAL

Det er viktig at du overvåker trafikken før sending, for Å unngå Å "snakke over" noen som allerede er i ferd med Å sende.

Det gjør du ved Å trykke lenge på og holdene SB1(*)-knappen for Å fã tilgang til kanaltrafikken. Hvis det ikke er noen aktivitet, hører du en "statisk" lyd. Trykk på SB1 igjen for Å lõsne. Når kanalen er tom for trafikk, fortsetter du anropet ved Å trykke på PTT-knappen. LED-indikatoren lyser rødt;när du sender.

Merk:

• Hvis du vil lytte til all aktivitet på en kanal, trykker du kort på SB1 for Å sette CTCSS-/DPL-koden til 0. Denne funksjonen kalles CTCSS/DPL Defeat (støysperren er satt til STILLE).
• (^*) Dette forutsetter at SB1称之 programmert for en annen modus.

MOTTA ET ANROP

1. Velg kanal ved à dreie på kanalvelgerbryteren til dukommen til ønsket kanal.
   2.Pass pà at PTT-knappen ikke er trykt inn, og lytt etter taleaktivitet.
2. LED-indikatoren lyser rødtæradioen mottaret anrop.
3. Besvar anropet ved Å holde radioen vertikalt 2,5-5 cm fra munnen. Trykk på PTT-knappen for Å snakke, og slipp knappen for Å lytte.

Merk: LED-indikatoren lyser kontinuereg rødt nár radioen mottar eller sender.

Signalstyrkeindikator og indicator for opptatt kanal

Når det er aktivitet på en frekvens,blinker radioens ikon for signalstyrkeindikator (uten strekene), og radioens LED-indikator lyser kontinuierlig oransje. Radioens ikon for signalstyrkeindikator kan endres fra 1 (svakest) til 6 (sterkest) avhengig av radiosignalets dekning. Når radioen er i mottaksmodus, vises radioens ikon for signalstyrkeindikator med streker.

Merk: Hindringer som blokkerer signalbanen,** pavirker styrken til innkommene signaler.

TALEREKKEVIDDE

Radioene i XT-serien er utformet for a gi best mulig ytelse ogrekkevidde i felten. Vi anbefaler at du ikke bruker radioer nærmere enn 1,5 meter fra hverandre, dette for a unngå forstyrrelser. Dekningen til XT460 er 16 250 kvadratmeter, 13 etasjer og 9 km i flate områder.

Talerekkevidden avhenger av terrenget. Den paviskes av konkrete strukturer og tett bladverk og ved bruk av radioer innendors erler i kjoretyer. Optimalrekkevidde oppnas i flate, apne omrader med en dekning pa opptil 9 kilometer. Rekkevidden er middels nar det er bygninger og trær i veien. Rekkevidden er minimal narett bladverk og fjell hindrer kommunikasjonsbanen.

Kanalen, frekvensen og støyelimineringskodene ma vare de samme på begge radioene for at toveiskommunikasjonen skal fungere optimalt. Dette avhenger av den lagrede profilen som er forhandssprogrammert på radioen:

1. Kanal: gjeldende radiokanal, avhengig av radiomodell.
2. Frekvens: frekvensen radioen bruker til a sende/motta.
3. Støyelimineringskode: disse kodene bidrar til Å redusere forstyrelser ved hjelp av et utvalg kodekombinasjoner.
4. Krypteringskode: koder som fãr sendinger til Å høres fordreide ut for alle som lytter og ikke bruker den spesifikke koden.

Hvis du vil ha mer informasjon om hvordan du angir frekvenser og CTCSS-/DPL-koder for kanaler, kan du se "Advanced Configuration Mode (Avansert konfigurasjonsmodus)" på side 33.

LED-INDIKATOR FOR RADIO

RADIOSTATUS LED-INDIKASJON
Redigering av kanalalias Rød puls
Kanal opptatt Kontinuerlig oransje
Klonemodus Dobbel oransje puls
Kloning pagskontinuerlig oransje
Kritisk feil ved oppstart	Ett grønt blink, ett oransje blink, ett grønn blink, som deretter gjentes i 4 sekunder
Lavt batterinivå Oransje puls
Avslåing pga. lavt batterinivå Rask oransje puls
Monitor LED-indikatoren er av
Oppstart Kontinuerlig rødt i 2 sekunder
"Inaktiv" programmeringsmodus/kanalmodus	Grønn puls
Søkemodus Rask rød puls
Overføring (Tx)/mottak (RX) Kontinuerlig rødt
VOX/iVOX-modus Dobbel rød puls

HANDFRI BRUK/VOX

Radioer i Motorola Solutions XT-serien kan betjene handfri (VOX) nár de brukes med kompatibelt VOX-tilbehør.

Standard fabrikinnstilling for VOX-folsomhetsnivæt er middels (2). Bruk programvaren for kundeprogrammering (CPS) til à stille inn VOX-folsomhetsnivæt til et annet niva enn 2 før du bruker VOX. Deretter utfører du følgende trinn:

1. Skru radioen av.
2. Apne tilbehorsdekselet.
3. Plugg stromledningen til lydtilbehoret bestemt inn i tilbehorsporten.
4. Skru radioen på. LED-indikatoren blinker rødt to ganger.
5. Senk radiovolumet for du plasserer tilbehør naer oret.
6. Snakk i tilbehørsmikrofonen for a sende, og slutt a snake for a motta.
7. VOX kan deaktiveres midlertidig ved a trykke pa PTT-knappen aller ved a fjerne lydtilbehoret.

VOX kan ogsa aktiveres ved hjelp av (Meny)-knappen uten bruk av CPS.

Følsomheten til radioens tilbehør eller mikrofon kan justeres i henhold til ulike bruksmiljøer. iVOX-følsomheten kan programmeres via CPS eller Meny-knappen.

• 1 = høye lydinngangsnivær utløser Tx
• 2 = middels folsomhet
• 3 = lave lydinngangsniväer utløser Tx

Mikrofonforsterking

Følsomheten til mikrofonen kan justeres i henhold til ulike brukere eller bruksmiljøer.

Denne funksjonen kan justeres ved hjelp av (Meny)-knappen aller CPS.

Mikrofonens standardinnstilling er satt til niva 2 (middels forsterkningsgrad).

Handfri uten tilbehør (iVOX)

Trykk pa PTT-knappen mens du skurr radioen pa, for a aktivere iVOX. Ikonet blinker.
- iVOX kan deaktiveres midlertidig ved Å trykke pa PTT-knappen.
- Et kort trykk på PTT-knappen aktiverer iVOX igjen.

Merk:

• Det er en kort forsinkelse mellom nár du begynner á snakke og nár radioen sender.
• Hvis du vil ha mer informasjon om innstilling av VOX-/iVOX-følsomhet, kan du se "Stille inn VOX-/iVOX-følsomhet - meny" på side 29.

Slā talestyring av/pa i brukermodus

Trykk kort på SB1-knappen mens du skrur radioen på, forå aktivere/deaktivere talestyring iBrukermodus. (Standardinnstillingen er satt til på).

Oppstart - tonemodus

Tilbakestille til standardinnstillinger

Tilbakestilling til standardinnstillinger
gjenoppretter alle radiofunksjonene til
opprinnelige fabrikinnstillinger. Hvis du vil
gjore dette, trykker du på PTT, SB2 og SB1
samtidig mens du skrur radioen på, til du
hører et lydsignal med høy tone.

Tastetoner

Låsing/opplåsing av tastaturet

Du kan lase tastaturet for a unnga utilsiktet endring av radioinnstillingene. Trykk pa og hold nede (Meny)-knappen i 4 sekunder for a lase radiotastaturet.

Trykk kort pa Meny)-knappen for a fà tilgang til radiomenyen. Radioen viser funksjonsalternativene. For hvert alternativ bruker du knappene og til anavigere. Nár du har valgt onskede alternativinnstlinger, kan du:

trykke pa (Mehy)-knappen for a lagre og gà til;neste alternative,eller
trykke lenge pa PTT-knappen for a lagre og lukke,ller
- skru av radioen for Å avslutte uten Å lagre endringene

Menymodus blir automatisk tidsavbrutt hvis det\ ikke oppdages noen aktivitet på mer enn\ 10 sekunder.

Stille inn VOX-/iVOX-folsomhet - meny

VOX/iVOX-følsomhetsinnstillingene kan justeres via menyen samt CPS. Kontroller at du har aktivert VOX eller iVOX, hvis du vil endre innstillingene via menyen. (Se "Handfri bruk/ VOX" på side 26 eller "Handfri uten tilbehør (iVOX)" på side 27 hvis du vil ha mer informasjon). Når VOX/iVOX er aktivert, trykker du kort på (Meny)-knappen.

Følsomheten til radioens tilbehør eller mikrofon kan justeres under bruk av VOX/iVOX i henhold til ulike bruksmiljøer. VOX-/iVOX-følsomheten kan programmeres via CPS.

Meny for mikrofonforsterkning

Folsomheten til mikrofonen kan justeres i henhold til ulike brukere eller bruksmiljøer.

Trykk på (Meny)-knappen til radioen viser blokkbokstavene IMIC og VOX ikonet, og det gjeldende mikrofonforsterkningsnivæt blinker som følger:

Trykk pa knappene og foravekslemellom innstillingene for mikrofonforsterkning:

• 1 = lav folsomhet
• 2 = middels folsomhet
• 3 = middels folsomhet

Når du har valgt ønsket mikrofonforsterkningsnivå, trykker du på (Meny)-knappen for Å lagre og gå videre til;neste trinn,ller skrur av radioen for Å avslutte uten Å lagre endringene. Mikrofonforsterkning kan også konfigureres ved hjelp av CPS.

Forsterkningsniva for mikrofontilbehør

Mikrofonforsterkningsnivæt for tilbehørt kan konfigureres via menyen Microphone Accessory Gain (Mikrofontilbehørsforsterkning). Trykk pa (Meny)-knappen til radioen viser blokkbokstavene MIC og VOX-ikonet, og det gjeldende mikrofonforsterkningsnivæt for radiotilbehørt blinker som følger:

Trykk pa knappene og foravekslemellom forsterkningsinnstillingene formikrofontilbehør, og velg onsketforsterkningsniva for mikrofontilbehoret.

• 1 = lav folsomhet
• 2 = middels folsomhet
• 3 = middels folsomhet

Når du har valgt ønsket forsterkningsnivå for mikrofontilbehøret, trykker du på (MEny)-knappen forå lagre og gå videre til;neste trinn, eller skrur av radioen for a avslutte uten Ålagre endringene. Forsterkningsnivæt for mikrofontilbehøret kan ogsa konfigureres ved hjelp av CPS.

Merk: Hvis VOX og iVOX er aktivert, kan ikke mikrofonen eller IMIC konfigureres i brukermodus for XT460 sider VOX og iVOX som standard er satt til hoy mikrofonforsterknning.

Ringetoner

Ringetonefunksjonen gjør at du kan overføre et lydsignal til andre radioer på samme kanal for Å varsole dem om at du er i ferd med Å snakke, eller for Å varsole dem uten Å snakke.

I valgmodus for ringetone kan du konfigurere typen ringetone for radioen. Hvilke innstlinger som er tilgengelige, er avhengig av det maksimale antallet ringetoner radioen din stotter.

For a programmere ringetoner trykker du
pà (Meny)-knappen til radioen viser
blokkbokstavene TONE, og den gjeldende
ringetonen blinker som følger:

Trykk på knappene og fora bla gjennom ringetoneinnstillingene, og velg onsket ringetoneverdi (0, 1, 2, 3, 4, 5 aller 6). Hver gang du velger en annen verdi, spiller radioen av den valgte ringetonen (bortsett fra for verdien 0).

Når du har valgt ønsket ringetone, trykker du pa (Meny)-knappen for Å lagre og gå videre til;neste trinn,ller skrur av radioen for Å avslutte uten Å lagre endringene. Ringetoner kan ogsa konfigurereres ved hjelp av CPS.

Menyen Scan List (Skanneliste)

Du kan aktivere funksjonen Channel Scanning (Kanalskanning) for en bestemt kanalfrekvens for radioen via(AP)meny Scan List (Skanneliste). Du apner(AP)meny Scan (Skann) ved a trykke pa(Meny)-knappen til radioen viser kanalnummeret og ikonet cpa den gjeldende innstillingen (YES (Ja)ller NO (Nei)) blinker som fofger:

Trykk på knappene tig for aktivere skanning (YES (Ja)) aller deaktivere det (NO (Nei)). Trykk på SB1-ller SB2-knappen for Å bla gjennom alle kanalene. Nå du har valgt skanneinnstillingen, trykker du pa Meny)-knappen for Å lagre og gå videre til;neste trinn, eller skurr av radioen for Å avslutte uten Å lagre endringene. Menyen Scan List (Skanneliste) kan och konfigureres ved hjelp av CPS.

PROGRAMMERINGS-FUNKSJONER

For enkelt Å kunne programmere alle funksjonene i radioen anbefales det Å bruke Customer Programming Software (CPS - programvare for kundeprogrammering) og programmeringskabelen.

Nedlasting av CPS-programvaren er tilgengelig gratis på www.motorolasolutions.com.

ADVANCED CONFIGURATION MODE (AVANSERT KONFIGURASJONSMODUS)

Du aktiverer programmeringsmodus ved Å trykke pa og holde nede PTT- og SB1- knappen samtidig i 3 sekunder mens du skrur radioen pa. En hørbar stemme kunngjør kanalnummeret, som indikerer at radioen har gatt inn i programmeringsmodus. Radioens LED-indikator blinker grønt.

När radioen er i programmeringsmodus, vises ikonet Prog det gjeldende kanalaliasnavnet blinker for a vise at du kan dreie pa kanalvelgerbryteren for a velge kanalen du vil programmere.

I programmederingsmodus kan radioen angi verdier for hver kanal ved a veksle mellom de forskjellige programmeringsmodiene:

Frekvenser
- CTCSS/DPL Codes (CTCSS-/DPL-koder) (stoyelimineringskode)
- Scramble (Kryptering) og
- Skanning

Du kan bla mellom de ulike modiene for programmedingsvalguten a lagre endringer ved a trykke kort pa PTT-knappen aller Meny)- knappen.

• Hvis du vil lagre endringer, trykker du litt longer på PTT-knappen. Radioen går tilbake til programmeringsmodusen "Inaktiv".
• I programmeringsmodusen Idle (Inaktiv) kan du avslutte modusen med et langt trykk på PTT-knappen.
• Når du går tilbake til begynnelsen av alternatively for programmeringsmodus, lagrer radioen automatisk alle endringer du har gjort, selv om du slår av radioen.
• Du kan avslutte programmeringsmodusenuten à lagre endringer (sà lenge du ikke har gätt tilbake til begynnelsen av alternatively for programmeringsmodus) ved à skru av radioen.

PROGRAMMERE RX-FREKVENSER (MOTTAKSFREKVENSER)

Radiodisplayet viser frekvenskoden som følger:

For a programmere onsket frekvens bruker du knappene og til avigere til frekvenskodeverdien du trenger. Trykk lenge på PTT-knappen for a avslutte og lagre, aller trykk kort på PTT-knappen for a gà til;neste programmeringsfunksjön uten à lagre.

PROGRAMMERE RX-KODER (MOTTAKSKODER) (CTCSS/DPL)

Radiodisplayet viser CTCSS/DPL-koden som følger:

For Åprogrammere onsket kode bruker du knappene og til dur fär CTCSS/DPL-kodeverdien du vil stille inn. Trykk lenge pa PTT-knappen for Å avslutte og lagre, ell er trykk kort pa PTT-knappen for Å gå til;neste programmeringsfunksjon uten Ålagre.

PROGRAMMER KRYPTERING

Funksjonen Scramble (Kryptering) gjør at sendingene dine høres fordreid ut for alle som lytter uten den samme krypteringskoden. Dette garanterer ikke konfidensialitet, men det legger til et ekstra lag med personvern. Modusen Scramble (Kryptering) er som standard satt til OFF (Av).

Når du har gätt inn i programmeringsmodusen og valgt kanalen du vil aktivere kryptering på (blar du opp eller ned gjennom programmeringsmodiene ved a trykke kort på PTT-knappen aller (Meny)-knappen til radioenningar Scramble Programming Mode (Krypteringsprogrammeringsmodus).

Trykk lenge på PTT-knappen for Å avslutte og lagre, eller trykk kort på PTT-knappen for Å gå til;neste programmeringsfunksjon uten Å lagre.

Med Scan (Skann) kan du overvåke andre kanaler for Å oppdage smtaler. Når radioen oppdager en sending, stopper den skanningen og går til den aktive kanalen. Dette gjør at du kan lytte og snakke med personer på den kanalen uten Å matte bytte kanal manuelt.

Hvis det foregår snakking på kanal 2 i løpet av dette tiden, forblir radioen på kanal 1, og du vil ikke høre kanal 2. När snakkingen har stoppet på kanal 1, venter radioen i 5 sekunder För den gjenopptar skanningen.

• Hvis du vil starte skanningen, trykker du på SB1-ller SB2-knappen (programmert for skanning). Nár radioen oppdager kanalaktivitet, stopper den på den kanalen til aktiviteten på kanalen slutter. Du kan snake med Personen(e) som sender, uten Å matte bytte kanal ved Å trykke på PTT-knappen.

Merk: Skanning mä vare programmert enten til SB1-ller SB2-knappen via CPS. SB2 er som standard knappen Scan/Nuisance Channel delete (Skanning/Slett brysom kanal). Ikke trykk på SB1 eller SB2 (programmert for skanning) for a starte skanning his Auto-Scan (Autoskanning) har blitt aktivert for en bestemt kanal, da radioen gjør det automatisk.

• Hvis du vil stoppe skanningen, trykker du kort på SB1-ller SB2-knappen (programmert for skanning) igjen.

• Ved Å trykke på PTT-knappen mens radioen skanner, vil radioen送上e på kanalen som ble valgt før skanning ble aktivert. Hvis ingen sending skjer innen 5 sekunder, gjenopptas skanningen.

• Hvis du vil skanne en kanaluten støyelimineringskodene (CTCSS/DPL), / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / ;

Trykk på knappene og for aktivere skannefunksjonen (YES (Ja)) aller deaktiver den (NO (Nei)). Bruk SB1- og SB2-knappene for a konfigurere kanalnummeret. Når du har angitt verdiene du trenger, trykker du lenge på PTT-knappen for avslutte og lagre eller trykker kort på PTT-knappen for a gå til;neste programmeringsfunksjon uten Ålagre.

Merk: Hvis innstillingen Maximum Channel (Høyeste kanal) (MAX CHAN) i radioen er satt til 1, er skanneprogrammeringsalternativet deaktivert og vil ikke vises på radiodisplayet.

Redigere kanalaliasnavn

Skru på radioen og trykk på og holdinne
PTT-knappen samtidig med knpappen
i 3 sekunder forå redigere et kanalaliasnavn.
Radioen generatorer en spesiell pipelyd nr du
går inn i Channel Alias Mode (Kanalaliasmodus).

Radiodisplayet viser det gjeldende kanalaliasnavnet, og kanalnummeret blinker som folger:

Velg kanalnummeret du vil redigere, ved Å dreie på kanalvelgerbryteren. När du har valgt kanalnummer, trykker du kort på PTT-knappen eller (Meny)-knappen for Å starteregideringen av kanalaliasavn.

er nàdd, for à endre tegnet. Trykk pa (Meny)-knappen for à flytte til;neste tegn til høyre. Tegnsekvensen er [A-Z], " " (mellomrom), [0-9] og spesialtegn. Ingen sma bokstaver er tillatt.

Trykk lenge på PTT-knappen for Å lagre og gå tilbake til Channel Alias Mode (Kanalaliasmodus) for Å velge andere kanaler du vil redigere aliasnavnet for, eller skru av radioen for Å avslutte uten Å lagre endringene.

Merk: Hvis kanalaliasnavnet er tomt og du trykker lenge pa PTT-knappen, blir ikke aliasnavnet lagret eller beholdt.

NUISANCE CHANNEL DELETE (SLETT BRYSOM KANAL)

Med Nuisance Channel Delete (Slett brysom kanal) kan du midlertidig fjerne kanaler fra skannelisten. Denne funksjonen er nyttig nár irrelevante smtaler på en 'brysom' kanal legger beslag på radioens skanningsfunksjon.

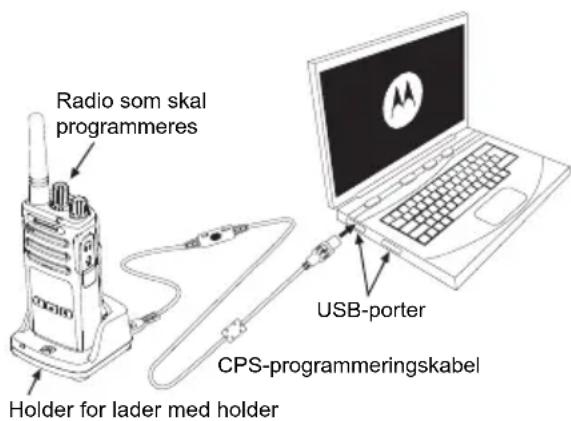

Figur 1: Stille inn radioen til CPS

Den enkleste maten Å programmeller endre radiofunksjoner pa er Å bruke Customer Programming Software (CPS - programvare for kundeprogrammering) og CPS-programmeringskabelen*). CPS-programvare er tilgengelig gratis som web-basert nedlastbar programvare pa:

www.motorolasolutions.com

CPS gjør at du kan programme frekvenser, PL/DPL-koder og andre funksjoner som: Time-out Timer (Tidtaker for tidsavbrudd), Scan List (Skanneliste), Call Tones (Ringetoner), Scramble (Kryptering), Reverse Burst (Støysperre) osv. CPS er et svært nyttig verktøy ettersom det øgså kan lase radioprogrammeringen på frontpanelet eller begrense eventuelle bestemte radiofunksjoner fra Å endres (for Å unngå utilsiktet sletting av forhåndsinnstille radioverdier). Den tilfører øgså sikkerhet ved Å gi deg mulighet til Å angi et passord for administrasjon av radioprofil. Hvis du vil ha mer informasjon, kan du se fremmendragstabellen for funksjoner til slutti brukerhandboken.

Merk: (*) CPS-programmeringskabel med delenr. HKKN4027_ er tilbehør som selges separat. Kontakt Motorola Solutions-forhandleren din hvis du vil ha mer informasjon.

Tidtaker for tidsavbrudd

Sendinger kan avsluttes när PTT-knappen trykkes inn ved Å sette opp en tidtaker for tidsavbrudd.

Stoyspere

Reverse Burst (Støysperre) eliminerer uønsket støy (squelch tail - sperre av etterfolgende støy) hvis det registreres tap av bærebølge. Du kan velge verdier på enten 180 eller 240 for á vare kompatibel med andre radioer.

Funksjonene som er beskrevet pa de forrige sidene, er bare noen av funksjonene CPS har. CPS har flere funksjoner. Hvis du vil ha mer informasjon, kan du se hjelpefilen i CPS.
- Noen av funksjonene som er tilgjengelige med CPS-programvaren, kan variere avhengig av radiomodellen.

KLONE RADIOER

• ved hjelp av en lader for flere enheter (MUC - valgfritt tilbehør)
• ved hjelp av to ladere for en enkelt enchet (SUC) og en radio til radio-kloningskabel (valgfritt tilbehør)
• CPS (gratis nedlastbar programvare)

Kloning med en lader for flere enheter (MUC)

For a clone radioer med MUC ma det vare minst to radioer:

Du finner ytterligere detaljer om hvordan du kloner radioer, i instruksjonsarkene som folver med MUC.

Nár du bestiller MUC, oppgir du delenummer
PMLN6385_.

Merk:

• Hvis kloningen mislykkes, kan du se "Hva du gjør hvis kloningen mislykkes" på side 45.
• Parede målradioer og kilderadioer må være av samme bändtype for at kloningen skal fungere.
• MUC-fordypningsumrene skal leses fra venstre mot høyre med Motorola Solutions-logoen vendt forover.
• En radio som er programmert med de utvidede frekvensene (446,00625-446,19375 MHz), stotter ikke kloning til elderre radioer med ätte frekvenser.

Merk: Under kloningsprosessen tilfores det ingen strom til SUC. Batteriene blir ikke ladet. Bare datakommunikasjon er etablert mellom de to radioene.

1. Skru pa mahradioen, og sett den i en av SUC-ladere.

2. Når det gjelder kilderadioen, skur du pa radioen etter følgende sekvens:

3. Trykk lenge på PTT-knappen og SB2-knappen samtidig mens du skrur radioen på.

4. Vent 3 sekunder før du slipper knappene og du hører en karakteristisk tone si ordet Cloning (Kloning).

5. Plasser kilderadioen i den tilhorende SUCladeren. Trykk pa og slipp SB1-knappen.

6. Når kloningen er fullført vil en hørbar stemme på kilderadioen kunngjøre enten Successful (Vellykke) (kloningen var vellykke) eller Fail (Mislykke) (kloningsprossessen mislyktes). Hvis kilderadioen er en displaymodellradio, viser den enten Pass aller Fail på displayet (en tone hores innen 5 sekunder).

7. Skru radioene av og på igjen forå avslutte kloningsmodusen nrkloningsprossessen er fullført.

Kloning ved hjelp av Customer Programming Software (CPS)

Informasjon om hvordan du kloner ved hjelp av CPS er tilgengelig enten i:

• CPS-hjelpefilen -> Content and Index (Innhold og stikkordregister) -> Cloning Radios (Kloning av radioer) aller
  i tilbehorsheftet til CPS-programmeringskabelen

FEILSØKING

Symptom Prøv dette ...
Ingen strøm	Lad eller skift Li-lon-batteriet. Ekstreme brukstemperaturer kan påvirke batteriets levetid. Se "Om Li-lon-batteriet" på side 12.
Hører andre lyder eller samtaler på en kanal	Bekreft at støyelimineringskoden er angitt. Frekvens- eller støyelimineringskode kan+vare iBruk. Endre innstillingene: enten endre frekvenser eller koder på alle radioer. Kontroller at radioen er på riktig frekvens og kode+när du sender. Se "Snakke og overvåke" på side 22.
Melding kryptert	Krypteringskode kan+vare på, og/eller innstillingen samsvarer ikke med innstillingene på andre radioer.
Lydkvalitet ikke bra nok	Radioinnstillingene samsvarer kanskje ikke. Dobbeltsjekk frekvenser, koder og;bändbredde forå sikre at de er identiske i alle radioer.
Begrenset talerekkevidde	Stål- og/eller belongstrukturer, tett bladverk, bygninger erller kjøretøy redusererrekvevdden. Kontroller fri siktlinje for Å forbedre sending.A bære radioen tett intil kroppen, for eksempel i en lomme eller i beltet,redusererrekvevdden. Endre plassering av radio. For Å økerekvevdde ogdekning kan du redusere hindringer erller øke strøm. UHF-radioer gir bedreddekning i industrielle og kommersielle bygninger. Økt strøm gir størresignalråde og økt gjennomtrengning av hindringer.Se "Snakke og overvåke" på side 22.
Melding ikke sendt eller mottatt	Pass på Å trykke PTT-knappen helt ned nær du sender.Bekreft at radioene har samme kanal-, frekvens-, støyelimineringskode- og krypteringskodeinnstillinger. Se "Snakke og overvåke" på side 22 for merinformasjon.Lad, skift og/eller flytt batteriene. Se "Om Li-lon-batteriet" på side 12.Hindringer og bruk innendørs erller i kjøretøyer kan forstyrre. Endre plassering.Se "Snakke og overvåke" på side 22.Kontroller at radioen ikke er i skanning. Se "Skann" på side 36 og "NuisanceChannel Delete (Slett brysom kanal)" på side 39.
Tung statistik lyd eller støy	Radioene er forær; de mæ vare minst fem meter fra haverandre. Radioer er for langt fra haverandre eller hindringer forstyrrer sending. Se "Snakke og overvåke" på side 22.
Lavt batterinivå	Lad eller skift Li-Ion-batteri. Ekstreme brukstemperaturer påvirker levetiden til batteriet. Se "Om Li-Ion-batteriet" på side 12.
LED-lampen til lader med holder blinker ikke	Kontroller at radioen/batteriet er riktig satt inn og kontROLLER batteri-/laderkontakter forøyere sikker på at de er rene og ladekontakten er satt inn på riktig mæte. Se "Lading av batteriet" på side 15, "LED-indikatorer for lader med holder" på side 17 og "Sette inn litiumionbatteriet" på side 13.
Indikator for lavt batteri blinker selv om nye batterier er satt inn	Se "Sette inn litiumionbatteriet" på side 13, og "Om Li-Ion-batteriet" på side 12.

Symptom Prv dette ...

rengjøringsløsninger

Slå av radioen,
og ta ut batteriene

Tork med en myk klut Ikke bruk radioen for den er helt torr

FREKVENS-OG KODETABELER

Tabellene i donne delen gir informasjon om frekvens og kode. Disse tabellene er nyttig nár du bruker Motorola Solutions XT-seriens to-veis radioer med andre profesjonelle radioer. De feste frekvensposisjonene er de samme som XTNi-seriens frekvensposisjoner.

Standard kanalfrekvens og stoyelimineringskode

Defekter aller skader som skyldes bruk av produitet pa annen enn normal og vanlig mateller at instruksjonene i donne brukerhandboken ikke har vært fulgt.
Defekter aller skader som skyldes misbruk, uhell aller forsommelse.
Defekter eller skader som skyldes feil testing, bruk, vedlikehold, justering uller andre typ er endringer uller modifikasjoner.
- Brudd eller skader på antenner medindre dette er direkte forarsaket av defekter i materiale eller utforelse.
- Produktter som er demontert aller reparent på en slick mæte at det virker negativt inn på ytelsen eller hinderer tilstrekkelig inspeksjon og testing for ä verifisere et garantikrav.
Defekter aller skader som skyldes fuktigkeit, vaeske aller səl.
- Alle plastoverflater og aller andre eksternt eksponerte deler som er skrapet eller skadet som følge av normal bruk.
- Produktter som leies ut på midlertidig basis.
- Jevnlig vedlikehold og reparasjon er bytting av deler på grunn av normal bruk og slitasje.

TILBEHØR

LYDTILBEHØR

Delenr. Beskrivelse
HKLN4599_	D-formet øretelefon med PTT-mikrofon med klemme
HKLN4601_	Overvåkningsøretelefon med PTT-mikrofon med klemme
HKLN4604_	Dreibar øretelefon med PTT-mikrofon med klemme
HKLN4605_	Ørepropp med PTT-mikrofon med klemme
HKLN4606_Ekstern høytalermikrofon

BATTERI

Delenr. Beskrivelse

PMNN4434_Standard Li-Ion-batteri

PMNN4453_Høykapasitets Li-Ion-batteri

KABLER

Delenr. Beskrivelse
PMLN6385_	Standard lader med holder for flere encheter, UK/EU-sett
PMLN6393_	Standard lader med holder for én enchet, INT UK/EU

BÄERETILBEHÖR

Delenr. Beskrivelse

nyeste informasjonen om tilgengelighet for

tilbehør og nye tilbehørsmodeller.

MOTOROLA, MOTOROLA SOLUTIONS og den stiliserte M-logoen er varemeker erller registrente varemeker for Motorola

Solutions Trademark Holdings, LLC og brukes under lisens. Alle andre varemker tilhorer sine respektive eiere.

© 2013 og 2018 Motorola Solutions, Inc.

Med enerett.

Slapa/stanga av radion 22

Justera volymen 22

Lasa av skärmen 22

Välja kanal 23

Kloning med hjalp av Customer Programming Software (CPS) 47

Felsökning 48

Tabell 2: Batterier som ar godkanda av Motorola Solutions

Installingning av iVOX-kanslighet
