TLKRT80 Extreme - Walkie-talkie MOTOROLA - Gratis bruksanvisning og manual

Produkttype	PMR446 walkietalkie
Merke	Motorola
Modell	TLKRT80 Extreme
Antall kanaler	8 PMR-kanaler
Underkoder	121 (38 CTCSS-koder + 83 DCS-koder)
Maksimal rekkevidde	10 km (avhengig av miljø)
Strømforsyning	Oppladbart NiMH-batteri eller 4 alkaliske AAA-batterier
Batteritid	16 timer (normale forhold)
IP-beskyttelsesgrad	IPX4 (sprutbestandig)
Skjermtype	LCD med bakgrunnsbelysning
Hovedfunksjoner	VOX, kanalskanning, dobbelt standby, miljøovervåking, stillemodus, tastaturlås, automatisk avstenging, LED-lys, 10 ringetoner
Innhold i esken	2 radioer, 2 belteklips, ladestasjon for 2 posisjoner, strømadapter, 2 batteriholdere, 2 NiMH-batterier, 2 headset, 2 snorer, veiledning
Garanti	Produsentgaranti via forhandleren
Sikkerhetsinformasjon	Følg instruksjonene for eksponering for radiofrekvenser

Ofte stilte spørsmål - TLKRT80 Extreme MOTOROLA

Hvordan slå radioen på og av?

Drei På/Av-knappen med klokken for å slå på, og mot klokken for å slå av.

Hvordan justere volumet?

Drei Volum-knappen med klokken for å øke, mot klokken for å redusere.

Hvordan bytte kanal?

Trykk på SEL/ for å åpne valgmenyen, naviger til kanalindikatoren blinker, og bruk deretter + eller --tastene for å velge kanal.

Hvordan aktivere VOX-funksjonen?

Trykk på MENU/GRP for å åpne gjeldende meny, naviger til VOX, trykk på SEL/, og velg deretter følsomhetsnivå (1 til 5) med + eller -. Nivå N deaktiverer VOX.

Hvordan bruke LED-lyset?

Trykk på Lampe-knappen for å slå på lyset; det forblir på så lenge knappen holdes inne.

Hvordan låse tastaturet?

Hold inne SEL/-knappen til VERR vises. For å låse opp, hold inne igjen til DEVERR.

Hvordan programmere automatisk avstenging?

Trykk på MENU/GRP, naviger til ALIM, trykk på SEL/, og velg deretter varighet (ACTIVE, 1H, 2H, 3H) med + eller -.

Hvordan aktivere stillemodus?

Trykk på MENU/GRP, velg SLNX, trykk på SEL/, og bruk deretter + for å aktivere (O) eller - for å deaktivere (N). Ikonet X vises i stillemodus.

Hvordan foreta et direkte anrop til en bruker?

Sørg for at du er i gruppemodus. Hold inne MENU/GRP, naviger til DIREKTE ANROP, velg brukerens ID, og trykk deretter på SEL/ for å sende anropet.

Hvordan vedlikeholde radioen?

Rengjør enheten med en myk, tørr klut. Ikke bruk kjemikalier. Beskytt radioen mot overdreven fuktighet og støt.

BRUKSANVISNING TLKRT80 Extreme MOTOROLA

Batterinivå og alarm for lavt batterinivå

Bruk av batteristøttesettet:

Funksjoner og spesifikasjoner

• 8 PMR-kanaler, 121 underkoder (38 CTCSS-koder og 83 DCS-koder), opptil 10 km rekkevidde*
• Intern VOX-krets, LED-lykt, 10 valgbare anropstoner
• Bakgrunnsbelyst LCD-skjerm
• Bekreftelsestone
• Taletid
• Romovervåking
• Batterilader
• Batterinivåmåler
• Kanalovervåking
• Kanalsøk
• Tonekallmodus

Tastelås - Automatisk avslåing, automatisk støydemping, automatisk gjentakelse (rulling), batterisparing, varsel om lavt batterinivå, hvilemodus ved lavt batterinivå, tone (på/av), direkteanrop (anrop med nummervisning), gruppeanrop, stillemodus, anrop til alle, automatisk kanalbytte, IP-klassifisering: IPX2 (for T80), IPX4 (for T80 Extreme), strømkilde: NiMH-batteripakke / 4 alkaliske AAA-batterier, batterilevetid: 16 timer (under vanlige bruksforhold). *Rekkevidden kan variere avhengig av miljømessige og/eller topografiske forhold.

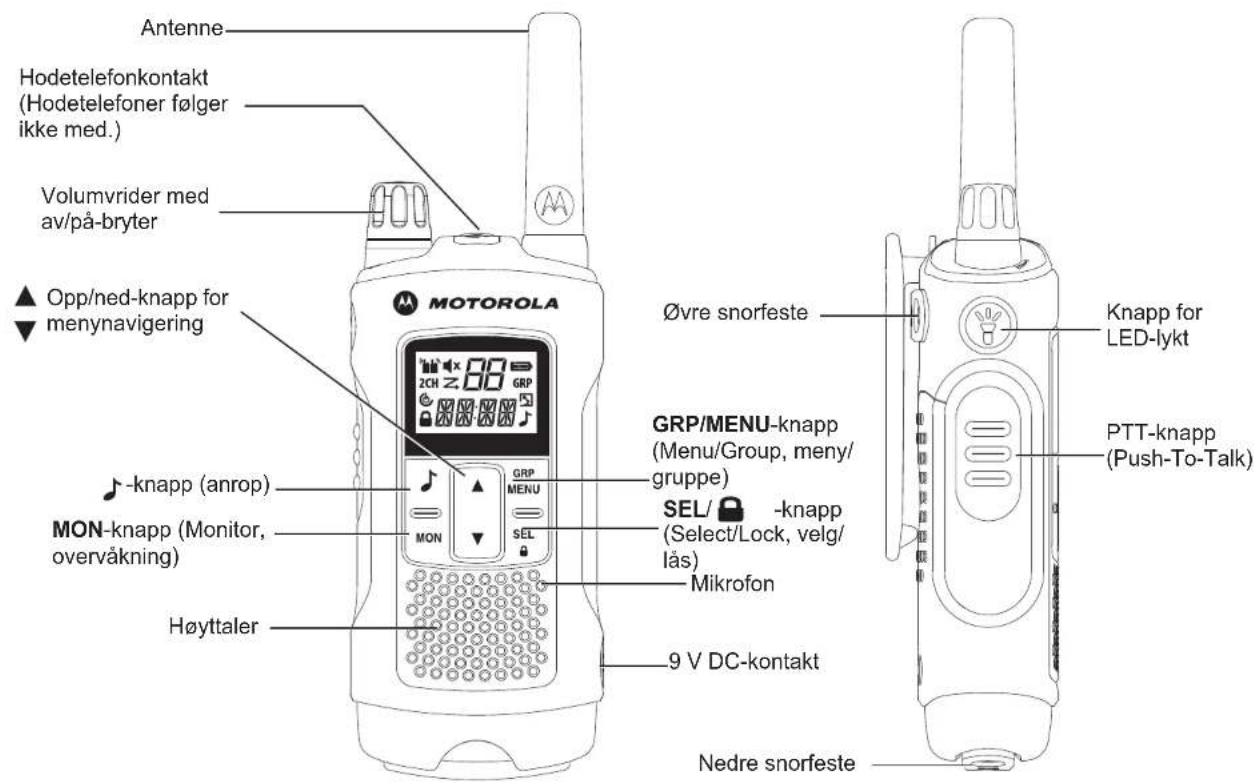

Kontroll og funksjoner. Merknad: Den avbildede radioen er T80 Extreme. Gjelder også for T80-radioen.

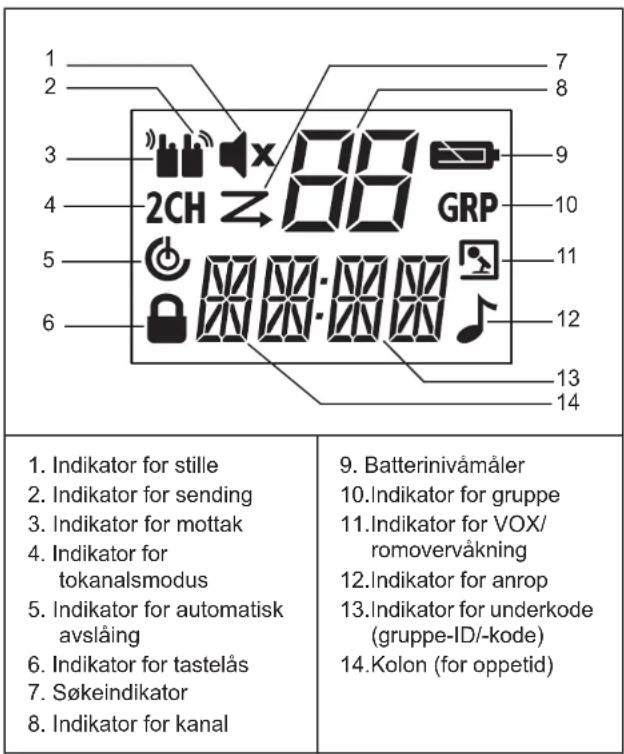

Skjerm. Sette inn batteriet.

1. Pass på at radioen er slått AV. 2. For T80: Åpne batteridekselet ved å trykke inn klaffen nederst på dekselet. For T80 Extreme: Åpne batteridekselet ved å vippe det opp ved hjelp av en mynt. 3. Sett inn NiMH-batteriene i batterirommet. 4. Sett dekselet på plass foran batterirommet.

Batterinivå. Gjør om lite batteri.

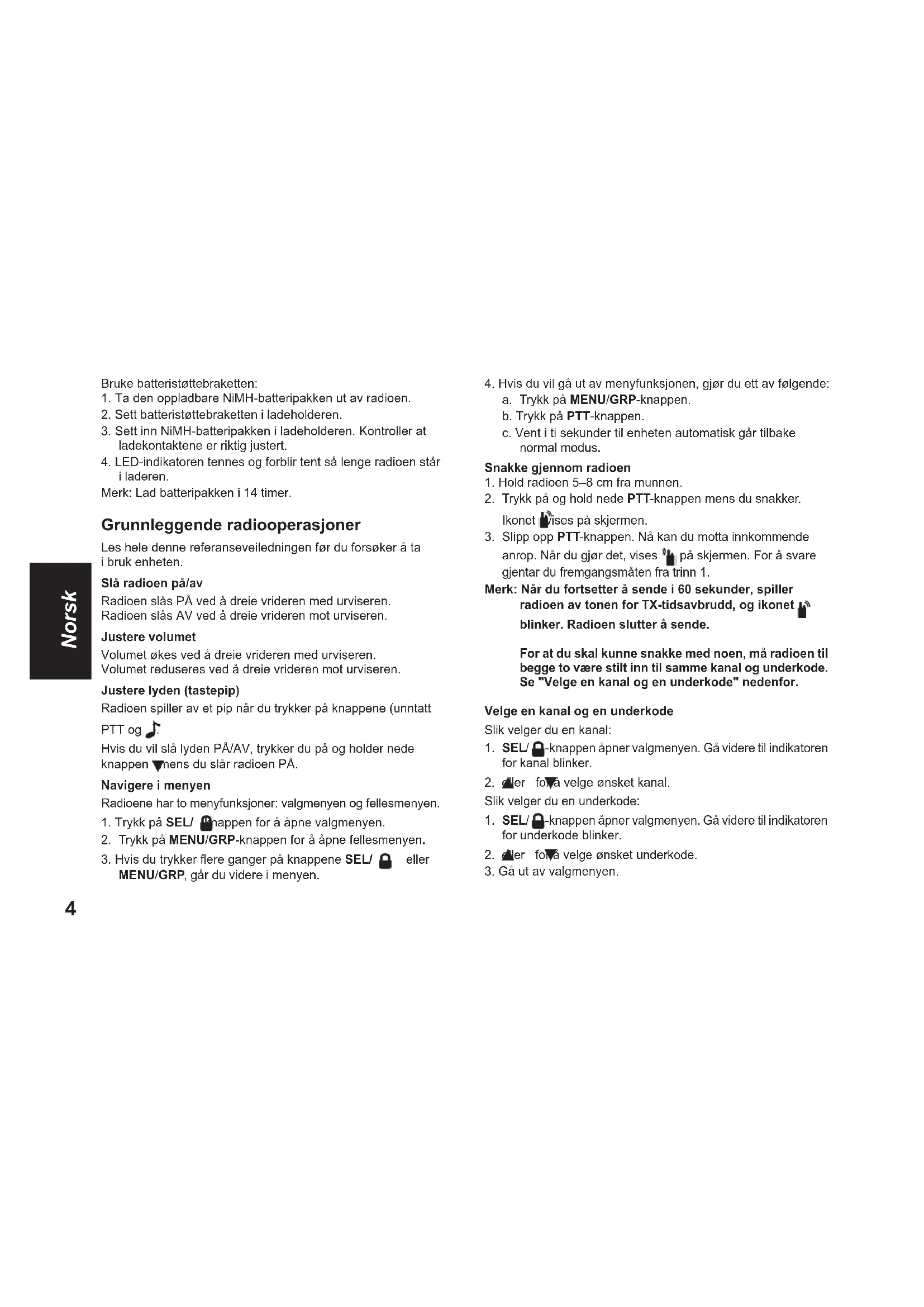

Grunnleggende radiooperasjoner.

Les hele referanseveiledningen før du forsøker å ta i bruk enheten.

Slå radioen på/av.

Radioen slås PÅ ved å dreie vrideren med urviseren.

Radioen slås AV ved å dreie vrideren mot urviseren.

Justere volumet.

Volumet økes ved å dreie vrideren med urviseren.

Volumet reduseres ved å dreie vrideren mot urviseren.

Justere lyden (tastepip).

Radioen spiller av et pip når du trykker på knappene (unntatt

PTT og

Snakke gjennom radioen

1. Hold radioen 5-8 cm fra munnen. 2. Trykk på og hold nede PTT-knappen mens du snakker.

Ikonet vises på skjermen.

1. Slipp opp PTT-knappen. Nå kan du motta innkommende anrop. Når du gjør det, vises på skjermen. For å svare, følger du fremgangsmåten fra trinn 1.

Merk: Når du fortsetter å sende i 60 sekunder, spiller radioen av tonen for TX-tidsavbrudd, og ikonet blinker. Radioen slutter å sende.

For at du skal kunne snakke med noen, må radioen til begge to være stilt inn til samme kanal og underkode. Se "Velge en kanal og en underkode" nedenfor.

Velge en kanal og en underkode

Slik velger du en kanal:

1. SEL/-knappen åpner valgmenyen. Gå videre til indikatoren for kanal blinker.
2. Der for å velge ønsket kanal.

Slik velger du en underkode:

1. SEL/-knappen åpner valgmenyen. Gå videre til indikatoren for underkode blinker.
2. Der for å velge ønsket underkode.
3. Gå ut av valgmenyen.

Valgmeny

Radioen navigerer gjennom valgmenyen slik:

Talestyrt sending (VOX)

Du starter sending ved å snakke inn i mikrofonen på radioen i stedet for å trykke på PTT-knappen.

Slik velger du VOX-nivå:

1. MENU/GRP-knappen åpner fellesmenyen. Gå videre, og velg VOX.
2. SEL/ for å velge.
3. Bruk for å velge ønsket VOX-følsomhetsnivå.
4. Gå ut av valgmenyen.

Merk: Nivået N (AV) deaktiverer VOX. Nivåene 1-5 angir følsomheten til VOX-kretsen. Bruk nivå 1 i stille omgivelser og nivå 5 i svært støyende omgivelser. Du kan finne det passende følsomhetsnivået ved å snakke inn i mikrofonen. Hvis blinker, er stemmen din godkjent.

Sende en anropstone

Du kan velge mellom ti anropstoner på radioen.

1. Trykk på og hold nede MENU/GRP for å åpne GRUPPEMENYEN.
2. Gå videre til hver meny (GRP/CODE/RING/ID).
3. SEL/ for å velge.
4. Bruk for å gå videre til ønsket tilstand eller nummer.
5. SEL/ for å velge.
6. MENU/GRP for å avslutte.

Angi gruppemodus

1. Trykk og hold nede MENU/GRP for å åpne GRUPPEMENYEN.
2. SEL/ for å kontrollere gruppemodus.
3. Deretter trykker du SEL/ for å gå til gruppemenyen og gruppekodeinnstillingen.
4. Deretter trykker du SEL/ for å gå ut av gruppemenyen.

Angi gruppekode

1. Deretter velger du gruppekode.
2. SEL/ for å fullføre gruppekodeinnstillingen.
3. Radioen åpner menyen for ringetoneinnstilling.
4. MENU/GRP for å gå tilbake til gruppemenyen.

Angi ringetone

Brukeren kan velge ringetone for et direkteanrop. Ringetoner er det samme som anropstoner.

1. Deretter velger du en ringetone.
2. Den valgte ringetonen spilles av.

Angi ID

Hver radio i gruppen må få en ID. Brukeren kan angi et ID-navn på opptil fire (4) tegn. 1. Der for å velge et ID-nummer. 2. Hvis ID-en er opptatt, vises USED. Hvis USED ikke vises, er ID-en tilgjengelig. 3. SEL/ r a gå videre til angivelse av ID-navn.

Angi ID-navn

1. SEL/ ler for å gå ut av denne innstillingen og sende et anrop til alle.

Tonen for anrop til alle spilles av. Bogen blinker under sending.

1. MENU/GRP for å avslutte.

Angi direkteanrop

1. MENU/GRP åpner gruppemodus.
2. Åpner innstillingen for anrop til alle / direkteanrop.
3. Etter følger for å velge et ID-nummer.
4. Jeller SEL/ for å sende kommandoen for direkteanrop. Den valgte anropstonen spilles av. Skjermen viser TX-ikonet og ikonet for ANROP under sending.
5. MENU/GRP for å gå tilbake til innstillingen for anrop til alle / direkteanrop.

Funksjoner på radioen

Kanalskekemodus

La radioen søke etter aktive kanaler. Når radioen oppdager aktivitet, lander den på den aktuelle kanalen i to sekunder (fem sekunder for VOX PÅ uten hodetelefoner). Hvis du vil sende på denne kanalen, trykker du på PTT-knappen. Når det ikke lenger er aktivitet på kanalen som radioen stoppet på, fortsetter radioen å søke etter andre kanaler.

Slik slår du kanalsøk PÅ:

1. MENU/GRP åpner fellesmenyen. Gå videre til SCAN.
2. SEL/ for å slå kanalsøk PÅ.
3. MENU/GRP eller PTT for å slå søkemodus AV.

Tokanalsmodus

Lar radioen veksle mellom å søke etter den gjeldende kanalen og en annen kanal.

Slik angir du en annen kanal og starter tokanalsmodus:

1. MENU/GRP åpner fellesmenyen. Gå videre til 2CH.
2. Der velger du kanal, trykk deretter på SEL/
3. eller for å velge underkode, trykk deretter på SEL/
4. Radioen starter tokanalsmodus.

Merk: Tokanalsmodus fungerer kun hvis du angir samme kanal og underkode som den gjeldende kanalen. 5. MENU/GRP for å slå tokanalsmodus AV.

Romovervåkning

Lar radioen oppdage stemmer/lyder (i henhold til angitt følsomhetsnivå) og sende dette til en lyttende radio, uten å trykke på PTT-knappen. Den overvåkende radioen kan ikke motta sending i denne modusen.

Slik slår du på romovervåkning:

1. MENU/GRP åpner fellesmenyen. Gå videre til ROOM.
2. SEL/ for å velge.
3. Der kan du velge ønsket følsomhetsnivå for romovervåkning.

Merk: Bruk nivå 1 i stille omgivelser. Bruk nivå 5 i svært støyete omgivelser.

1. SEL/ for å slå på romovervåkning. MENU/GRP for å slå av romovervåkning.

Merk: Når stemmene/lydene i det overvåkede rommet fortsetter i mer enn 60 sekunder, slutter radioen å overvåke i fem sekunder før den fortsetter.

Stillemodus

I stillemodus dempes alle innkommende anrop. Baklyset på radioen blinker ved innkommende anrop. Hvis anropet ikke besvares, slås baklyset av, og blinker til det ikke er noe signal. T80/T80Extreme-radioen vibrerer ved tapte anrop. Stillemodus deaktiveres i 15 sekunder når du sender, mottar eller trykker på noen andre knapper.

Slik slår du på stillemodus:

1. MENU/GRP åpner fellesmenyen.
2. Velg SLNT.
3. SEL/ for å velge.
4. à sla stillemodus PA. Y vises på indikatoren for kanal.

X vises.

Du låser tastaturet ved å trykke på og holde nede SEL/ 0 til /LOCK vises.

Du låser opp tastaturet ved å trykke på og holde nede

SEL

/UNLK

forsvinner.

LCD-baklys

LCD-skjermen lyses automatisk opp i ti sekunder når du trykker på en knapp (unntatt PTT).

Lyttemodus

Lar deg lytte etter svake signaler på den gjeldende kanalen. Slik slår du på lyttemodus:

1. Trykk på MON-knappen for å lytte kort. Ikonet blinker.
2. Trykk på og hold nede MON-knappen i to sekunder for kontinuerlig lytting. Ikonet fortsetter å blinke.

Slik slår du av lyttemodus:

Trykk på MON, MENU/GRP eller SEL/ -knappen for å gå tilbake til normalmodus. Ikonet slutter å blinke.

Oppfattet pip

Lyder som indikerer slutten på en PTT- eller VOX-sending. Kan høres gjennom høyttaleren når tastepip er på. Kan ikke høres gjennom høyttaleren hvis tastepip er slått av.

Trykk på og hold nede knappen mens du slår radioen på hvis du vil slå oppfattet pip PÅ. Gjenta trinnet for å slå oppfattet pip AV.

LED-lykt

Radioen har en innebygd LED-lykt. Indikatoren for LED-lykten forblir på til knappen slippes opp.

Garantiinformasjon

Den autoriserte Motorola-forhandleren eller -detaljisten du kjøpte Motorola-toveisradioen og/eller originaltilbehør hos, vil innfri garantikrav og/eller sørge for garantiservice.

Returner radioen til forhandleren eller detaljisten for å kreve garantiservice. Ikke returner radioen til Motorola.

Defekter eller skader som skyldes bruk av produktet på annen enn normal og vanlig måte, eller at instruksjonene i denne brukerveiledningen ikke har vært fulgt. Defekter eller skader som skyldes misbruk, uhell eller forsømmelse. Defekter eller skader som skyldes feil testing, bruk, vedlikehold, justering eller andre typer endringer eller modifikasjoner. - Brudd eller skader på antenner med mindre dette er direkte forårsaket av defekter i materiale eller utførelse. - Produkter som er demontert eller reparert på en slik måte at det virker negativt inn på ytelsen eller hindrer tilstrekkelig inspeksjon og testing for å verifisere et garantikrav. Defekter eller skader som skyldes rekkevidde. Defekter eller skader som skyldes fuktighet, væske eller søl. - Alle plastoverflater og alle andre eksternt eksponerte deler som er skrapet eller skadet som følge av normal bruk. - Produkter som leies ut på midlertidig basis. - Jevnlig vedlikehold og reparasjon eller bytting av deler på grunn av normal bruk og slitasje.

Informasjon om opphavsrett

Motorola-produktene som er beskrevet i denne veiledningen, kan omfatte opphavsrettslig beskyttede Motorola-programmer, lagret i halvlederminner eller andre medier. Lover i USA og andre land sikrer Motorola visse eksklusive rettigheter til opphavsrettslig beskyttet programvare, inkludert eksklusive rettigheter til å kopiere eller reprodusere opphavsrettslig beskyttet Motorola-programvare i hvilken som helst form.

Ingen opphavsrettslig beskyttede Motorola-dataprogrammer som finnes i Motorola-produktene som er beskrevet i denne veiledningen, kan derfor kopieres eller reproduseres på noen som helst måte uten uttrykkelig skriftlig tillatelse fra Motorola. Videre skal ikke kjøp av Motorola-produkter tolkes som om det har blitt gitt, direkte eller indirekte, ved tolkning av lovens intensjon eller på annen måte, lisens for det som gjelder opphavsrett, patenter eller patentanmeldelser for Motorola, unntatt en vanlig, ikke-eksklusiv lisens uten lisensgebyr til bruk som blir gitt i henhold til loven ved salg av et produkt.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS og den stiliserte M-logoen er varemerker eller registrerte varemerker for Motorola Trademark Holdings, LLC og brukes under lisens. Alle andre varemerker tilhører sine respektive eiere.

© 2012 Motorola Solutions, Inc. Med enerett

Produktsikkerhet og RF-eksponering for bærbare toveisradioer

Advarsel!
