KULLANIM KILAVUZU TLKRT80 Extreme MOTOROLA

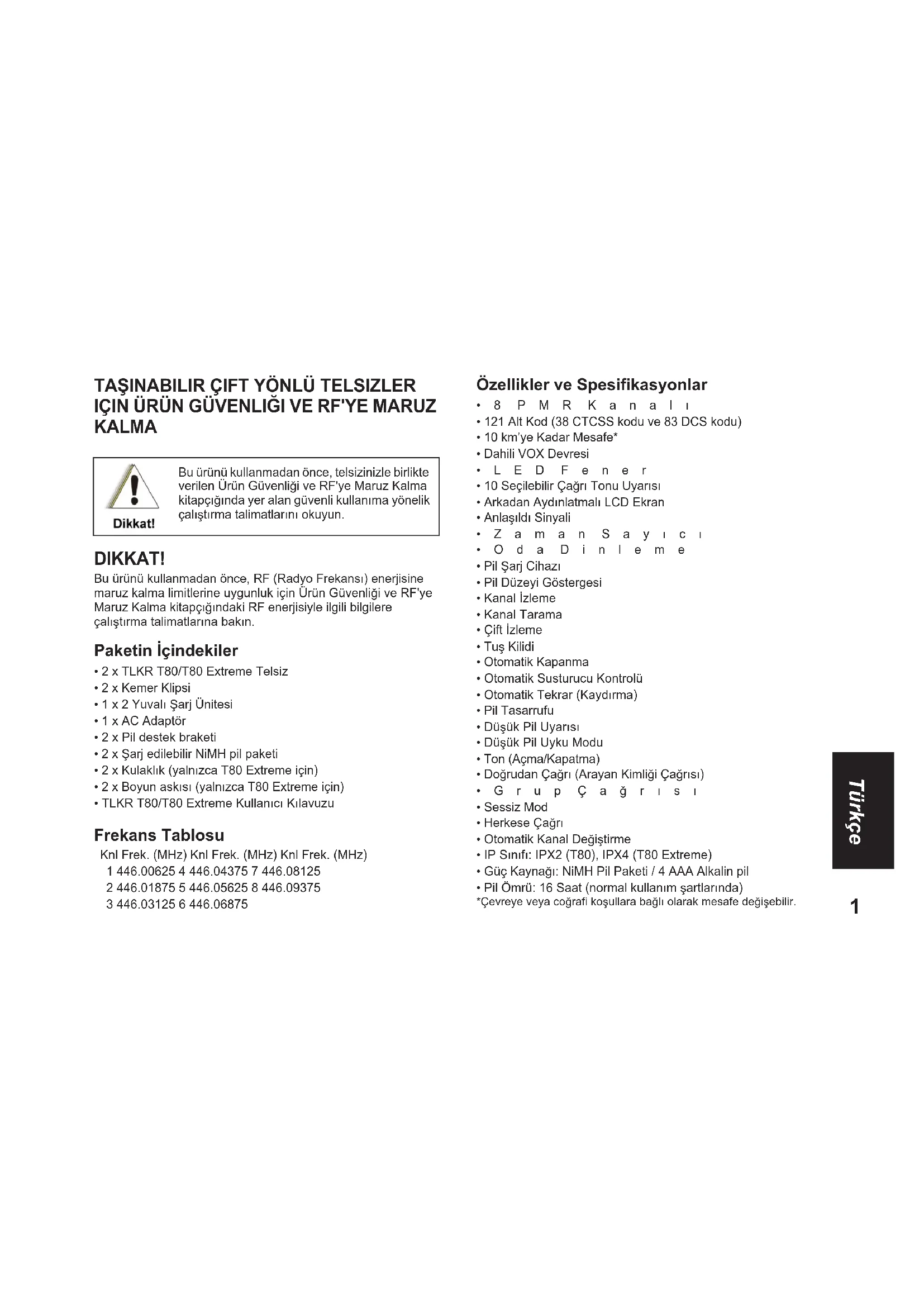

IÇIN ÜRÜN GÜVENLII VE RF'YE MARUZ KALMA DIKKAT! Bu ürünü kullanmadan önce, RF (Radyo Frekans) enerjisine maruz kalma limitlerine uygunluk için Ürün Güvenlii ve RF'ye Maruz Kalma kitapçndaki RF enerjisiyle ilgili bilgilere çaltrma talimatlarna bakn. Paketin çindekiler

• 1 x 2 Yuval arj Ünitesi

• 2 x arj edilebilir NiMH pil paketi

• 2 x Kulaklk (yalnzca T80 Extreme için)

• 2 x Boyun asks (yalnzca T80 Extreme için)

• TLKR T80/T80 Extreme Kullanc Klavuzu Frekans Tablosu Özellikler ve Spesifikasyonlar

• 121 Alt Kod (38 CTCSS kodu ve 83 DCS kodu)

• 10 Seçilebilir Çar Tonu Uyars

• Pil Düzeyi Göstergesi

• Otomatik Susturucu Kontrolü

• Pil Ömrü: 16 Saat (normal kullanm artlarnda) *Çevreye veya corafi koullara bal olarak mesafe deiebilir. Bu ürünü kullanmadan önce, telsizinizle birlikte verilen Ürün Güvenlii ve RF'ye Maruz Kalma kitapçnda yer alan güvenli kullanma yönelik çaltrma talimatlarn okuyun. Knl Frek. (MHz) Knl Frek. (MHz) Knl Frek. (MHz)

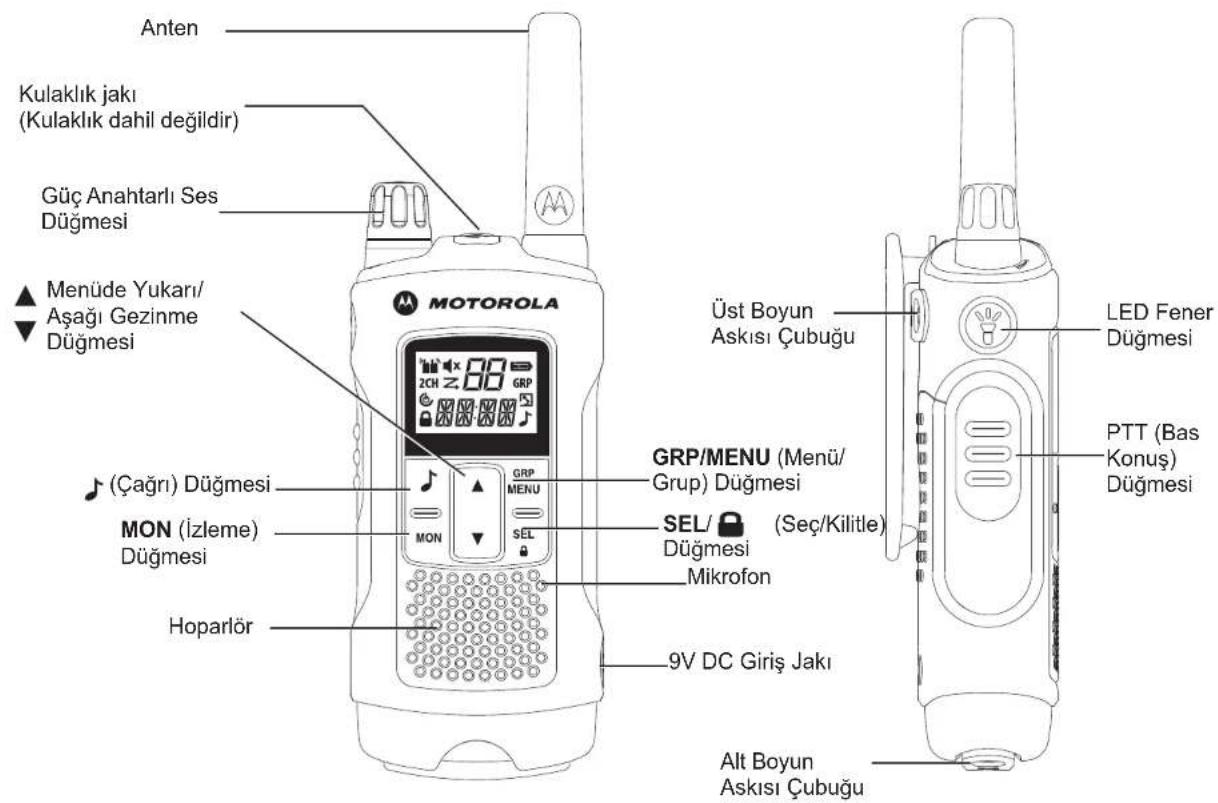

Kontrol ve levler Not: Gösterilen telsiz T80 Extreme'dir. T80 telsiz için de geçerlidir. Anten PTT (Bas Konu) Dümesi Kulaklk jak (Kulaklk dahil deildir) Menüde Yukar/ Aa Gezinme Dümesi (Çar) Dümesi MON (zleme) Dümesi Hoparlör Mikrofon SEL/ (Seç/Kilitle) Dümesi GRP/MENU (Menü/ Grup) Dümesi 9V DC Giri Jak Güç Anahtarl Ses Dümesi LED Fener Dümesi Üst Boyun Asks Çubuu Alt Boyun Asks Çubuu3 Türkçe Ekran Pili Takma

1. Telsizin Kapal olduundan emin olun.

2. T80 için: Pil bölmesi kapan çkarmak için, bölme

kapann altndaki trnaa bastrn. T80 Extreme için: Pil bölmesi kapan çkarmak için, bir bozuk para kullanarak pil kapan açn.

3. NiMH pilleri pil bölmesine takn.

4. Pil bölmesi kapan kapatn.

2. AC adaptörünü arj ünitesinin 9V DC giriine balayn. AC

adaptörünün dier ucunu bir araç aksesuar güç çkna balayn.

3. Pil paketini 14 saat arj edin.

arj Ünitesini Kullanma:

1. Telsizin Kapal olduundan emin olun.

2. AC adaptörünü arj ünitesinin 9V DC giriine balayn.

3. arj ünitesini düz bir yüzeye yerletirin.

4. Tu takm ileri bakacak ekilde telsizi arj ünitesine

5. LED gösterge yanar ve telsiz arj cihaznda durduu sürece

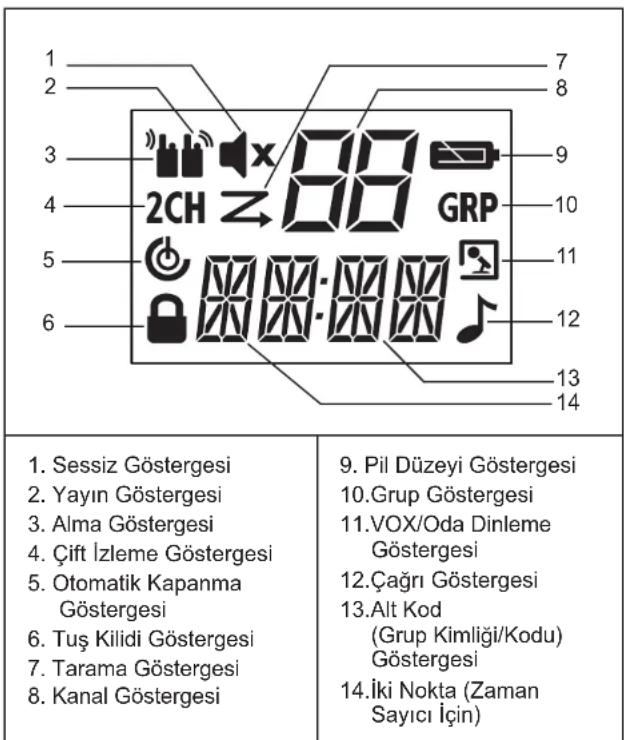

1. Sessiz Göstergesi

4. Çift zleme Göstergesi

9. Pil Düzeyi Göstergesi

10.Grup Göstergesi 11.VOX/Oda Dinleme Göstergesi 12.Çar Göstergesi 13.Alt Kod (Grup Kimlii/Kodu) Göstergesi 14.ki Nokta (Zaman Sayc çin)

Pilin tam arjl olduunu gösterir. Pil düük olduunda yanp söner; hemen telsizi arj edin veya pilleri deitirin. (Pil düük olduunda 30 saniye süreyle 5 saniyede bir uyar sesi çkarr.)Türkçe

1. arj edilebilir NiMH pil paketini telsizden çkarn.

2. Pil destek braketini arj ünitesine yerletirin.

4. LED gösterge yanar ve telsiz arj cihaznda durduu sürece

yank kalr. Not: Pil paketini 14 saat arj edin. Temel Telsiz lemleri Birimi çaltrmadan önce bu bavuru klavuzunu tamamyla okuyun. Telsizinizi Açma/Kapama Telsizinizi Açmak için, döner dümeyi saat yönünde çevirin. Telsizinizi Kapatmak için, döner dümeyi saat yönünün tersine çevirin. Ses Düzeyini Ayarlama Ses düzeyini artrmak için döner dümeyi saat yönünde çevirin. Ses düzeyini azaltmak için döner dümeyi saat yönünün tersine çevirin. Sesi Ayarlama (Tu Sesleri) Telsiziniz bir dümeye (PTT ve dümesi hariç) basldnda bip sesi çkarr. Sesi açmak/kapatmak için, dümesini basl tutarak telsizi açma dümesini çevirin. Menüde Gezinme Telsizinizde iki Menü fonksiyonu vardr: Seçim Menüsü ve Ortak Menü.

1. Seçim Menüsüne girmek için SEL/ dümesine basn.

2. Ortak Menüye girmek için MENU/GRP dümesine basn.

3. SEL/ dümesine veya MENU/GRP dümesine tekrar

bastnzda Menüde ilerlersiniz.

4. Menü ilevinden çkmak için aadakilerden birini yapn:

a. MENU/GRP dümesine basn, b. xPTT dümesine basn c. Ünite otomatik olarak “Normal” dönünceye kadar 10 saniye bekleyin. Telsizinizle Konuma

1. Telsizinizi aznzdan 5 – 8 cm uzakta tutun.

3. PTT dümesini brakn. imdi gelen çarlar alabilirsiniz.

Bunu yaptnzda ekranda görünür. Yantlamak için 1. admdaki prosedürü tekrarlayn. Not: 60 saniye süreyle yayn yaptnzda, telsiz TX Zaman Am sesi çkarr ve simgesi yanp söner. Telsiz yayn yapmay durdurur. Biriyle konumak için iki telsizin de ayn kanala ve Alt Koda ayarlanm olmas gerekir. Bkz. aada “Kanal ve Alt Kod Seçme”. Kanal ve Alt Kod Seçme Kanal seçmek için:

1. SEL/ dümesine basarak Seçim Menüsüne girin. Kanal

göstergesi yanp sönünceye kadar ilerleyin.

2. veya dümesine basarak gerekli kanala gelin.

Alt Kod seçmek için:

1. SEL/ dümesine basarak Seçim Menüsüne girin. Alt Kod

göstergesi yanp sönünceye kadar ilerleyin.

2. veya dümesine basarak gerekli Alt Koda gelin.

3. Seçim Menüsünden çkn.5

Türkçe Seçim Menüsü Telsiziniz Seçim Menüsünde aadaki ekilde ilerler: Sesli Çaltrma Yayn (VOX) Yayn, PTT dümesine basmak yerine telsizin mikrofonuna konuularak balatlr. VOX düzeyini seçmek için:

1. MENU/GRP dümesine basarak Ortak Menüye girin.

lerleyin ve “VOX” öesini seçin.

2. SEL/ dümesine basarak seçin.

3. veya dümesine basarak istediiniz VOX hassasiyeti

4. Seçim Menüsünden çkn.

Not: “N” (Kapal) düzeyi VOX'u devre d brakr. 1 - 5 aras düzeyler VOX devresinin hassasiyetini ayarlar. Sessiz ortamlarda 1. düzeyi, çok gürültülü ortamlarda 5. düzeyi kullann. Uygun hassasiyet düzeyini bulmak için mikrofona konuabilirsiniz. Eer yanp sönerse sesiniz kabul edilmitir. Çar Tonu Gönderme Telsizinizde seçilebilir 10 çar tonu vardr. Çar tonu seçmek için:

1. MENU/GRP dümesine basarak Ortak Menüye girin.

“TONE” (Ton) öesine gelin.

2. SEL/ dümesine basarak seçin.

3. veya dümesine basarak istediiniz çar tonuna

Seçilen çar tonunu göndermek için:

1. ile seçilen çar tonuna gelin. Seçilen ton belirli bir

süreyle otomatik olarak gönderilir.

2. PTT dümesine basarak Çar Tonunu iptal edin.

Otomatik Kapanma Otomatik Kapanma özellii telsizin otomatik olarak kapanaca saati ayarlamanz salar.

1. MENU/GRP dümesine basarak Ortak Menüye girin.

“PWR” (Güç) ve Otomatik Kapanma saati yanp sönünceye kadar ilerleyin.

2. SEL/ dümesine basarak seçin.

3. veya dümesine basarak ON (Açk), 1H, 2H ve 3H

arasndan saati seçin.

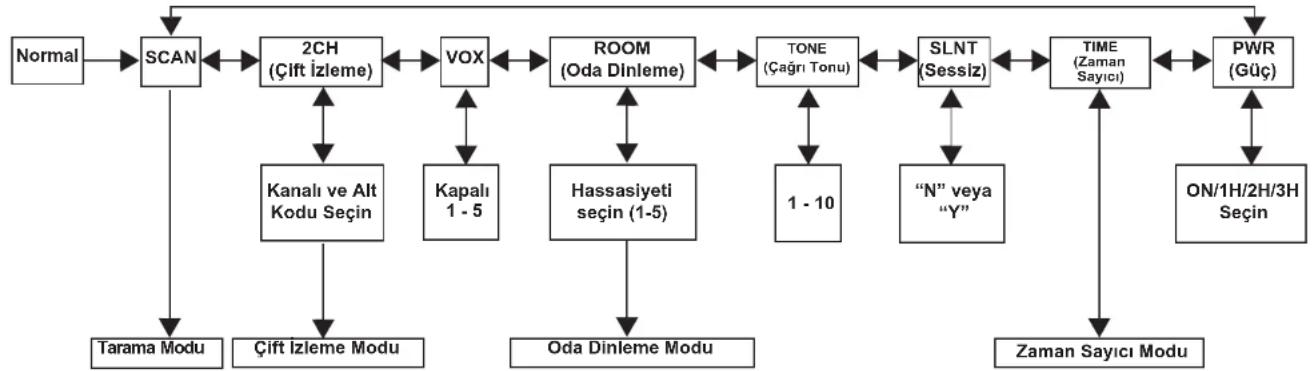

Ortak Menü Telsiziniz Ortak Menüde aadaki ekilde ilerler: Grup Menüsü

1. Grup Menüsüne girmek için MENU/GRP dümesini basl tutun.

2. veya dümesine basarak menü öelerinde (GRP/

CODE/RING/ID - Grup/Kod/Zil/Kimlik) ilerleyin.

3. SEL/ dümesine basarak seçin.

4. veya dümesine basarak istediiniz koula veya

5. SEL/ dümesine basarak seçin.

6. MENU/GRP dümesine basarak çkn.

Grup Modunu Ayarlama

1. Grup Menüsüne girmek için MENU/GRP dümesini basl tutun.

2. SEL/ dümesine basarak kontrol Grup Moduna gelin.

3. veya dümesine basarak “Y” öesine gelin. SEL/

dümesine basarak Grup Menüsüne ve Grup Kodu Ayarlarna gelin.

4. veya dümesine basarak “N” öesine gelin. SEL/

dümesine basarak Grup Menüsünden çkn. Zaman Sayc Modu Hassasiyeti seçin (1-5) Normal SCAN 2CH (Çift zleme) VOX ROOM (Oda Dinleme) TONE (Çar Tonu) SLNT (Sessiz) TIME (Zaman Sayc) PWR (Güç) Kanal ve Alt Kodu Seçin Çift zleme Modu Kapal

1. veya dümesine basarak Grup Kodunu seçin.

2. SEL/ dümesine basarak Grup Kodu ayarn tamamlayn.

3. Telsiz “Zil Sesi Ayar Menüsüne” girer

4. MENU/GRP dümesine basarak Grup Menüsüne dönün.

Zil Sesini Ayarlama Kullanc Dorudan Çar için Zil Sesini ayarlayabilir. Zil Sesleri Çar Tonlar ile ayndr.

1. veya dümesine basarak bir Zil Sesi seçin.

2. Seçilen Zil Sesi çalnr.

Kimlii Ayarlama Gruptaki her telsiz için bir kimlik ayarlanmaldr. Kullanc en fazla dört (4) karakter uzunluunda bir kimlik ad ayarlayabilir.

1. veya dümesine basarak bir kimlik numaras seçin.

2. Kimlik önceden alnmsa, USED (Kullanlyor) görünür.

USED (Kullanlyor) görünmezse kimlik kullanlabilir demektir.

3. SEL/ dümesine basarak ID Name (Kimlik Ad) ayarna

gelin. Kimlik Adn Ayarlama Kimlik Ad bir Herkese Çar veya Dorudan Çar yaptnzda dier telsizin ekrannda görünür. Kimlik Ad Dorudan Çar yapan dier telsizin ekrannda da görünür. Kimlik ad ayarlanmadnda ünitenin numaras görünür.

1. veya dümesine basarak ekranda yanp sönecek bir

2. SEL/ dümesine basarak seçin ve sonraki karaktere

3. SEL/ dümesine basarak Kimlik Numarasn ve Kimlik

Adn kaydedin. Not: MENU/GRP dümesine basldnda telsiz seçilen Kimlik Numarasn ve girilen Kimlik Adn iptal eder ve Grup Menüsünden çkar. Grup Modunda Kanal Ayar Grup Modunda Otomatik Kanal Deitirmeyi ayarlamak için:

4. SEL/ dümesine basarak seçin.

Bir kanal numaras yanp söner ve “ALL” (Tümü) görülür.

5. veya dümesine basarak kanal seçin.

6. SEL/ veya dümesine basarak Otomatik Kanal

Deitirme komutunu gönderin.

7. MENU/GRP dümesine basarak Grup Modunda Kanal

Ayarna dönün. Grup Modunda Manuel Kanal ayarlamak için:

4. SEL/ dümesine basarak seçin.

Bir kanal numaras yanp söner ve “MY” (Benim) görülür.

5. veya dümesine basarak kanal manuel olarak seçin.

Herkese Çary Ayarlama

(Herkese Çar Yayn) seçin. “SYNC” (Senk) görülür.

4. SEL/ veya dümesine basarak bu ayardan çkn ve

Herkese Çar gönderin. Herkese Çar Tonu çalar. ve yayn srasnda yanp söner.

5. MENU/GRP dümesine basarak çkn.

3. veya dümesine basarak bir Kimlik Numaras seçin.

4. veya SEL/ dümesine basarak Dorudan Çar

Komutu gönderin. Seçilen Çar Tonu çalnr. Yayn srasnda ekranda TX simgesi ve CALL (Çar) simgesi görünür.

5. MENU/GRP dümesine basarak Herkese/Dorudan Çar

ayarna dönün. Telsizinizdeki Özellikler Kanal Tarama Modu Telsizinizin aktif kanallar taramasn salar. Etkinlik alglandnda, telsiziniz 2 saniye (kulaklk olmadan VOX açk olduunda 5 saniye) o kanalda kalr. Bu kanalda yayn yapmak için PTT dümesine basn. Kalnan kanaldaki etkinlik son bulduunda, telsiziniz dier kanallar taramaya devam eder. Kanal taramay açmak için:

1. MENU/GRP dümesine basarak Ortak Menüye girin.

“SCAN” (Tara) öesine gelin.

2. SEL/ dümesine basarak kanal taramay açn.

3. MENU/GRP veya PTT dümesine basarak Tarama modunu

kapatn. Çift zleme Modu Srayla o anki kanal veya baka bir kanal taramanz salar. Baka bir kanal ayarlayp Çift zlemeyi balatmak için:

1. MENU/GRP dümesine basarak Ortak Menüye girin. “2CH”

(2 Kanal) öesine ilerleyin.

2. veya dümesine basarak kanal seçin, sonra SEL/

3. veya dümesine basarak Alt Kodu seçin, sonra SEL/

4. Telsiz Çift zlemeyi balatr.

Not: O anki kanalla ayn kanal ve Alt Kodu ayarlarsanz Çift zleme çalmaz.

5. MENU/GRP dümesine basarak Çift zleme modunu

kapatn. Oda Dinleme PTT dümesine basmadan telsizinizin sesleri/gürültüleri alglamasn (ayarlanan hassasiyet düzeyine göre) ve dinleyen telsize göndermesini salar. zleyen telsiz bu modda herhangi bir yayn alamaz. Dorudan Çar çin Kimlik Numaras Kimlik Ad9 Türkçe Oda Dinlemeyi açmak için:

1. MENU/GRP dümesine basarak Ortak Menüye girin.

“ROOM” (Oda) öesine ilerleyin.

2. SEL/ dümesine basarak seçin.

3. veya dümesine basarak istediiniz oda dinleme

hassasiyeti seviyesini seçin. Not: Sessiz ortamlarda 1. düzey kullann. Çok gürültülü ortamlarda 5. düzeyi kullann.

4. SEL/ dümesine basarak Oda Dinlemeyi açn.

MENU/GRP dümesine basarak Oda Dinlemeyi kapatn. Not: Dinlenen odadaki ses/gürültü 60 saniyeden uzun süre devam ederse, dinleyen telsiz dinlemeyi 5 saniye süreyle durdurur ve sonra tekrar devam eder. Sessiz Mod Sessiz mod gelen tüm çarlarn sesini kapatr. Gelen çar olduunda telsizin arka aydnlatmas yanp söner. Çar yantlanmazsa, arka aydnlatma kapanr ve sinyal kesilinceye kadar yanp söner. T80/T80 Extreme Telsiz yantlanmayan bir çar olduunda titreir. Yayn yaptnzda, aldnzda baka bir dümeye bastnzda sessiz mod 15 saniyeliine devre d braklr. Sessiz modu açmak için:

1. MENU/GRP dümesine basarak Ortak Menüye girin.

2. “SLNT” (Sessiz) öesini seçin.

3. SEL/ dümesine basarak seçin.

4. dümesine basarak Sessiz Modu açn. Kanal

Göstergesinde “Y” görüntülenir. görünür.

5. dümesine basarak Sessiz Modu kapatn. Kanal

Göstergesinde “N” görüntülenir. kaybolur. Zaman Sayc Telsizinizin 59 dakika 59 saniye süre saymasn salar. Bu modda gelen çarlar alabilirsiniz. Zaman saycy kullanmak için:

1. MENU/GRP dümesine basarak Ortak Menüye girin. “TIME”

(Zaman) öesine ilerleyin.

5. MENU/GRP veya PTT dümesine basarak zaman saycy

durdurun veya sfrlayn. Not: Bir çar alnrsa, Kimlik Ad belirtilir ve sonra telsiz zamanlayc moduna döner ve Çar Simgesi yanp söner. Tu Kilidi Tu takmn kilitlemek için SEL/ dümesine /“LOCK” (Kilit) görününceye kadar basn. Tu takmnn kilidini açmak için SEL/ dümesine /“UNLK” (Kilit Aç) kayboluncaya kadar basn. LCD Arka Aydnlatmas Herhangi bir dümeye (PTT hariç) basldnda LCD ekran 10 saniye süreyle aydnlatlr. zleme Modu Geçerli kanaldaki zayf sinyalleri dinlemenizi salar. zleme Modunu açmak için:

1. Ksa bir süre dinlemek için MON dümesine basn. simgesi

2. Sürekli dinlemek için MON dümesini 2 saniye basl tutun.

simgesi yanp sönmeye devam eder.Türkçe

zleme Modunu kapatmak için: MON, MENU/GRP veya SEL/ dümesine basarak “Normal” moda dönün. simgesinin yanp sönmesi durur. Anlald Sinyali Bir PTT veya VOX yaynnn bittiini belirtmek için çalnr. Tu Sesleri açk olduunda hoparlörden duyulabilir. Tu Sesleri kapalysa hoparlörden duyulamaz. Anlald Sinyalini açmak/kapatmak için, dümesini basl tutarak telsizi açma dümesini çevirin. Anlald Sinyalini kapatmak için adm tekrarlayn. LED Fener Telsizinizde dahili bir LED Fener bulunur. Düme braklncaya kadar LED Fener göstergesi yanar. Garanti Bilgisi Motorola çift yönlü telsizinizi ve/veya orijinal aksesuarlarnz satn aldnz yetkili Motorola bayisi veya satcs garanti taleplerini karlar ve/veya garanti hizmeti salar. Garanti hizmetinizi almak için lütfen telsizinizi bayinize veya satn aldnz yere götürün. Telsizinizi Motorola'ya iade etmeyin. Garanti hizmetinden faydalanmak için faturanzn bir kopyasn veya satn alma tarihini tayan, satn aldnz gösterir edeer bir belge sunmanz gerekir. Çift yönlü telsiz üzerindeki seri numaras da açk bir ekilde görülmelidir. Ürün üzerindeki tip veya seri numaras deitirilir, silinir, kaldrlr veya okunmaz hale gelirse garanti geçerli olmaz. Garanti Kapsamna Girmeyenler

• Ürünün normal ve olaan ekil dnda kullanlmasndan veya bu kullanc klavuzundaki talimatlara uyulmamasndan kaynaklanan arzalar veya hasarlar.

• Kötüye kullanm, kaza veya ihmalden kaynaklanan arzalar veya hasarlar.

• Uygunsuz test, çaltrma, bakm, ayarlama veya her türlü deiiklik ya da modifikasyon nedeniyle ortaya çkan arzalar veya hasarlar.

• Dorudan malzeme veya içilikteki kusurlar neden olmad sürece antenlerdeki krlmalar veya hasarlar.

• Performans olumsuz yönde etkileyecek veya her türlü garanti talebini dorulamak için gerekli incelemeleri ve test yaplmasn engelleyecek ekilde sökülen veya tamir edilen ürünler.

• Kapsama alanndan kaynaklanan arzalar veya hasarlar.

• Nem, sv veya sv dökülmesinden kaynaklanan arzalar veya hasarlar.

• Normal kullanmdan dolay çizilen veya hasar gören tüm plastik yüzeyler ve d etkilere maruz kalan tüm parçalar.

• Geçici olarak kiralanan ürünler.

• Parçalarn normal kullanm, anma ve ypranmasndan kaynaklanan periyodik bakm ve onarm veya deiimi.11 Türkçe Telif Hakk Bilgisi Bu klavuzda açklanan Motorola ürünleri, yar iletken belleklerde veya dier ortamlarda kaydedilmi olan ve telif hakkyla korunan Motorola programlarn içerebilir. Amerika Birleik Devletleri ve dier ülkelerdeki kanunlar Motorola'ya, telif haklaryla korunan bilgisayar programlarn kopyalamak veya herhangi bir formatta çoaltmak konusundaki münhasr haklar dahil olmak üzere, telif haklaryla korunan Motorola programlar üzerinde belli münhasr haklar salamaktadr. Buna göre, bu kullanm klavuzunda açklanan Motorola ürünlerinde yer alan ve telif haklaryla korunan hiçbir Motorola bilgisayar program, Motorola'nn açk yazl izni alnmadan hiçbir ekilde kopyalanamaz ve çoaltlamaz. Dahas, Motorola ürünlerinin satn alnmas, bir ürünün satnda kanunlarn uygulanmas gerei ortaya çkan, münhasr olmayan normal kullanm lisans dnda, Motorola'nn telif haklar, patentleri veya patent bavurular uyarnca dorudan ya da zmni, önceden yaplan beyann deitirilmesinin yasaklanmas veya baka bir ekilde herhangi bir ücretsiz lisans hakk veriyormu gibi kabul edilemez.Türkçe
