GEBRUIKSAANWIJZING TLKRT80 Extreme MOTOROLA

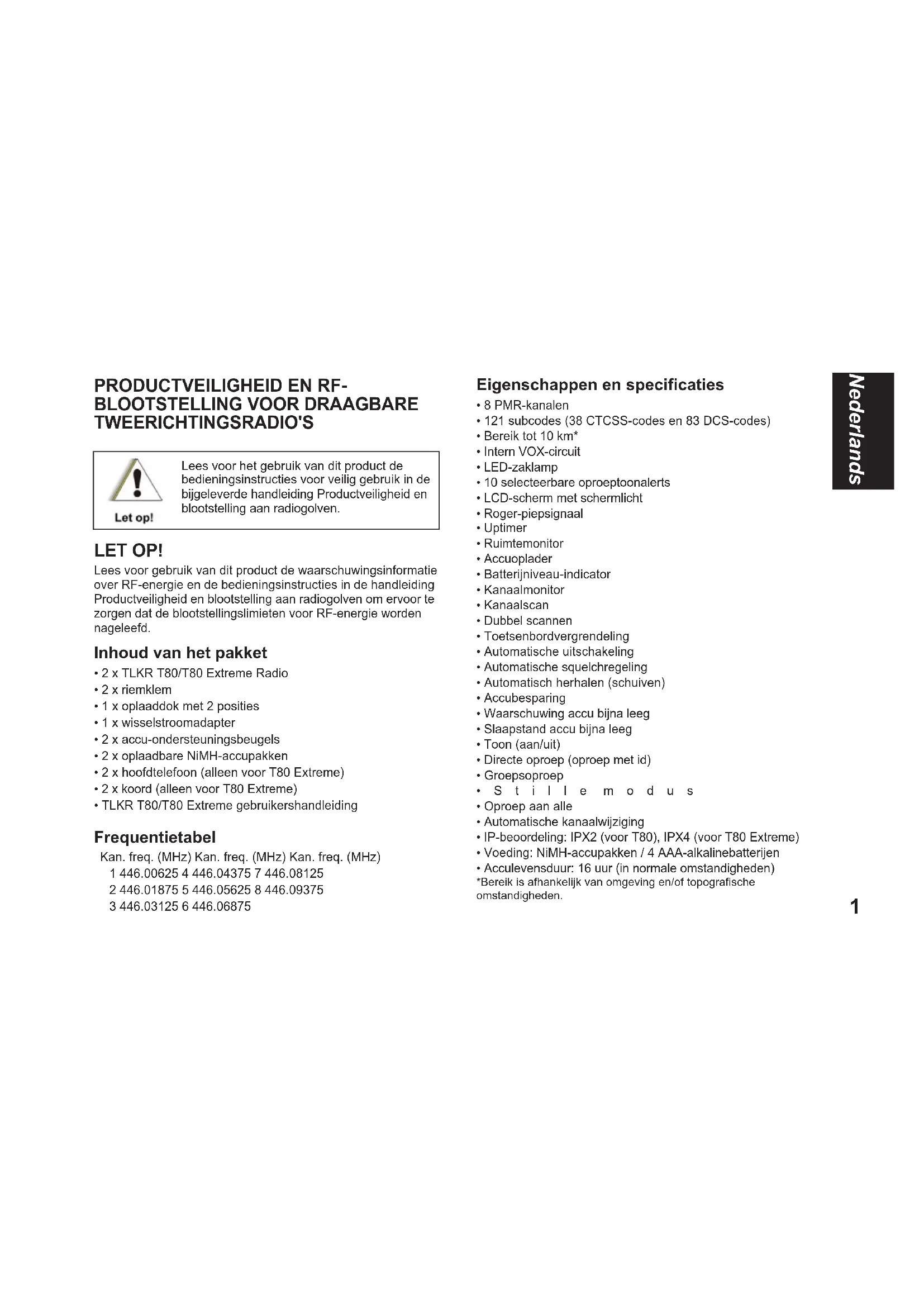

Lees voor het gebruik van dit product de bedieningsinstrumenties voor veilig gebruik in de bijgeleverde handleiding Productveiligung en blootstelling aan radiogolven.

LET OP!

Lees voor gebruik van dit product de waarschuwingsinformationatie over RF-energie en de bedieningsinstrumenties in de handleiding Productveilgheid en blootstelling aan radiogolveren om ervoor te zorgen dat de blootstellingslimieten voor RF-energie worden nageleefd.

Inhoud van het pakket

• 2 x TLKR T80/T80 Extreme Radio
• 2 x riemklem
• 1 x oplaaddok met 2 posities
• 1 x wisselstroomadapter
• 2 x accu-ondersteuningsbeugels
• 2 x oplaadbare NiMH-accupakken
• 2 x hoofdtelefoon (alleen voor T80 Extreme)
• 2 x koord (alleen voor T80 Extreme)
• TLKR T80/T80 Extreme gebruikershandleiding

Frequentietabel

Eigenschappen en specificaties

• 8 PMR-kanalen
• 121 subcodes (38 CTCSS-codes en 83 DCS-codes)
  Bereik tot 10km^*
• Intern VOX-circuit
  LED-zaklamp
  10 selecteerbare oproeptoonalerts
  LCD-schemmetschemmlicht
• Roger-piepsignaal
• Uptimer
  Ruiimtemonitor
• Accuaplader
• Batterijniveau-indicator
  Kanaalmonitor
  Kanaalscan
• Dubbel scanner
  -Toetsenbordvergrendeling
• Automatische uitschakeling
• Automatische squelchregeling
• Automatisch herhalen (schuiven)
• Accubesparing
• Waarschuwing accu bijna leeg
• Slaapstand accu bijna leeg
  Toon (aan/uit)
• Direkte oproep (oproep met id)
  Groepsoproep
  Stillemodus
• Oproep aan alle
• Automatische kanaalwijziging
• IP-beoordeling: IPX2 (voor T80), IPX4 (voor T80 Extreme)
• Voeding: NiMH-accupakken / 4 AAA-alkalinebatterijen
• Acculevensduur: 16 ur (in normale omstandigheden)
  *Bereik is afhankelijk van omgeving en/of topografische omstandigheden.

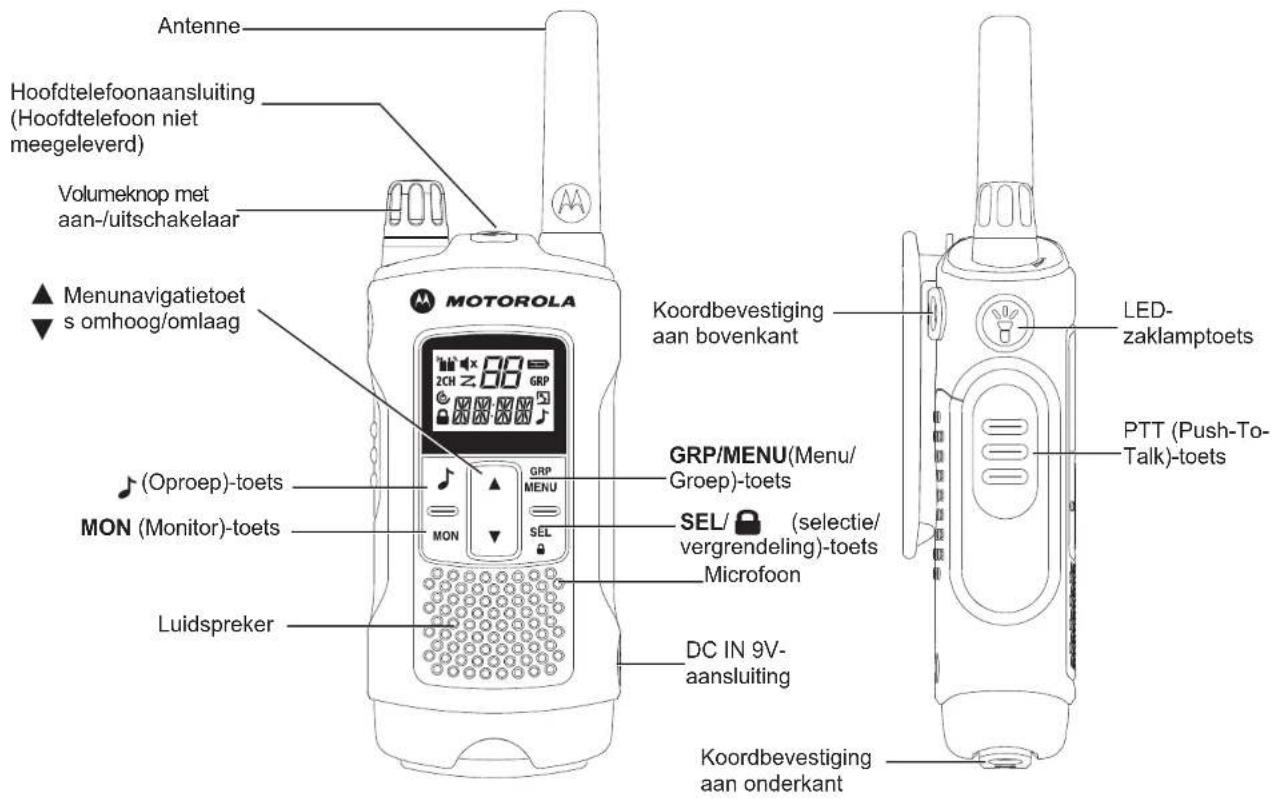

Bediening en functies

Opmerking: getoonde radio is T80 Extreme. Ook van toepassing op T80-radio.

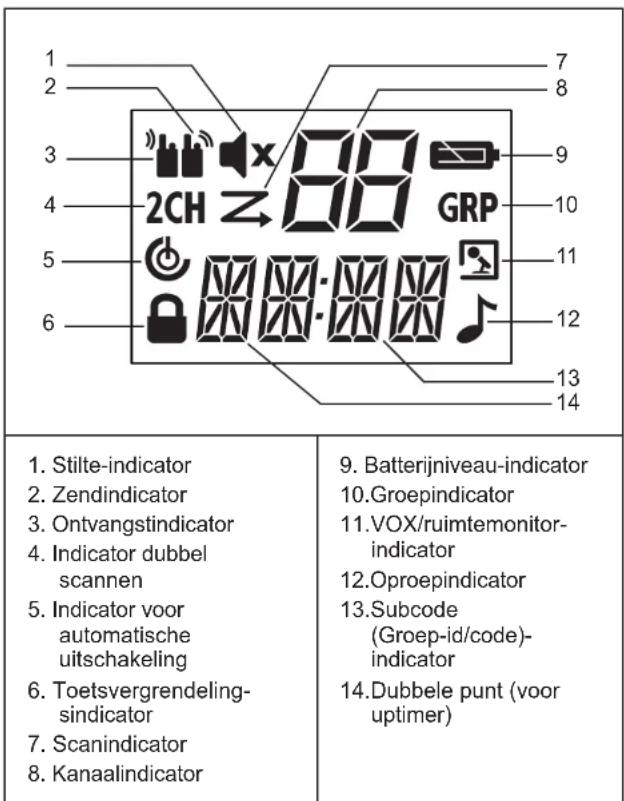

Scherm De accu installeren

1.Zet deradioUIT.
2. Voor T80: om de klep van de accuhouder te verwijdenen, drukt u op het lipje aan de onderkant van de klep van de accuhouder.

Voor T80 Extreme: om de klep van de accuholder te verwijderen, gebruikt u een munt om de klep open te wrikken.

1. Plaats de NiMH-accu's in de accuholder.
2. Plaats de klep van de accuhouder terug.

Batterijniveau en melding voor laag batterijniveau

Geeft aan dat de accu volledig is opgeladen.

Knippert wanner de accu bijna leeg is; laad de radio op of verrang de accu's onmiddelijk. (De alertoon klinkt elke 5 tot 30 seconden wanner de accu bijna leeg is.)

De radio opladen

Direct opladen:

1.Zet deradioUIT.
2. Sluit de wisselstroomadapter aan op de DC IN 9V-aansluiting van de radio. Sluit het andere uiteinde van de wisselstroomadapter aan op een voertuigstopcontact.

1. Laad het.Accupak 14 uur lang op.

De oplaaddok gebruiken:

1.Zet deradioUIT.
2. Sluit de wisselstroomadapter aan op de DC IN 9V-aansluiting van de oplaaddok.

1. Plaats de oplaaddok op een stabel oppervlak.
2. Plaats de radio in de oplaaddok met het toetsenbord maar voren.
3. De LED-indicator gaat branden en blijt aan zolang de radio zich in de oplader bevindt.

Opmerking: Iaad het.accupak 14 ur lang op.

Met de accu-ondersteuningsbeugel:

1. Verwijder het oplaadbare NiMH-accupakuit de radio.
2. Plaats de accu-ondersteuningsbeugel in de oplaaddok.
3. Plaats het NiMH-accupak in de oplaaddok. Zorg ervoor dat de oplaadcontacten goed+zijn uitgelijnd.
4. De LED-indicator gaat branden en blijt aan zolang de radio zich in de oplader bevindt.

Opmerking: Iaad het accupak 14 uur lang op.

Basisgebruik van de radio

Lees deze handleiding—helemaal door voordat u het apparaat gebruikt.

De radio in-/uitschakelen

U kurz de radio inschaken door de draaiknop rechtsom te draajen.
U kurz de radio uitschakelen door de draaiknop linksom te draaien.

Het volume aanpassen

U kunt het volume verhogen door de draaiknop rechtsom te draaien.
U kunt het volume verlagen door de draaiknop linksom te draaien.

Het geluid (toetspiepsignalen) aanpassen

De radio geeft een piepsignal wonneer op een van de toets wordt gedrukt (behalte de PTT- en zoets).

Houd de Zoets vast verwijl u de radio aanzet om het geluid aan en uit te zetten.

Door het menu bladeren

De radio heeft twee menufuncties: Select Menu (Selecti菜单) en Common Menu (Algemeen menu).

1. Om maar het Select Menu te gaan, drukt u op de SEL/ toets.
2. Om maar het Common Menu te gaan, drukt u op de MENU/GRP-toets.
3. Wanner u daarna opniew op de SEL/ -toets of MENU/ GRP-toets drukt gaat u vooruit in het menu.
4. Doe een van de volgende dingen om de menufungtie af te sluiten;

a. Druk op de MENU/GRP-toets,
b. Druk op de PTT-toets
c. Wacht 10 seconden totdat het apparaat automatisch teruggaat maar de normale modus.

Communiceren met de radio

1. Houd de radio op 5 tot 8 cm van uw mond verwijderd.
2. Houd de PTT-toets ingedrukt verwijl u praat. Op het scherm verschijnt
3. Laat de PTT-toets los. U kurz nu binnenkomende oproepen ontvangen. Wanner dit geleurt, verschijnt op het scherm. Herhaal stap 1 om te beantwoorden.

Opmerking: Wanner u 60 seconden lang blijft uitzenden, geeft de radio een TX Time Out-toon en knippert het pictogram. De radio stopt met zenden.

Om met iemand te spreken, moeten beiden radio's op hetzelfde kanaal endezelfde subcode zich ingesteld. Zie "Een kanaal en een subcode selecteren" hieronder.

Een kanaal en een subcode selecteren

Een kanaal selecteren:

1. SEL/ Pets om maar het Select Menu te gaan. Ga door totdat de kanaalindicator knippert.
2. nahr het kanaal van uw keuze.

Een bytecode selecteren:

1. SEL/ Pets om maar het Select Menu te gaan. Ga door totdat de subroutine-indicator knippert.
2. nár de juiste subcode.
3. Sluit het Select Menu af.

Select Menu

De radio kan als volgt door het Select Menu navigeren:

Spraakzending (VOX)

U kunt beginnen met zenden door in de microfoon van de radio te spreken inplaats van op de PTT-toets te drukken.

Het VOX-niveau instellen:

1. MENU/GRP-toets om maar het Common Menu te gaan. Ga vooruit en selecteer "VOX".
2. SEL/ n te selecteren.
3. nair het gewenste VOX-gevoeligheidsniveau.
4. Sluit het Select Menu af.

Opmerking: Op niveau "N" (uit) worden VOX uitgeschakeld. De niveaus 1-5 bepalen de gevoeligheid van het VOX-circuit. Gebruik niveau 1 in rustige omgevingen en gelebruik niveau 5 in omgevingen met veel lawaai. U kunt het juiste gevoeligheidsniveau bepalen door in de microfoon te spreken. Als knippert, worden de spreak geaccepteerd.

Een oproeptoon verzenden

De radio is voorzien van 10 selecteerbare oproeptonen.

Een oproeptoon selecteren:

1. MENU/GRP-toets om maar het Common Menu te gaan. Ga door maar "TONE".
2. SEL/ n'te selectoren.
3. nadre gewenste oproeptoon.

4. Sluit het Common Menu af.
   De geselecteerde oproeptoon verzenden:

5. om de geseleerde oproepton te verzenden. De gewenste toon worden automatisch verzonden gedurende een vastgestelde tijdsperiode.

6. PTT om oproptoon te annuleren.

Automatische uitschakeling

Met automatische uitschakeling kunt u instellen na hoeveelijd de radio automatisch wordenuitgeschakeld.

1. MENU/GRP-toets om maar het Common Menu te gaan. Ga door maar "PWR". De huidigeijd voor automatische uitschakeling knippert.
2. SEL/ m te selectoren.
3. on de tijd te kiezen uit aan, 1 uu, 2 uu en 3 uu.
4. Sluit het menu af.

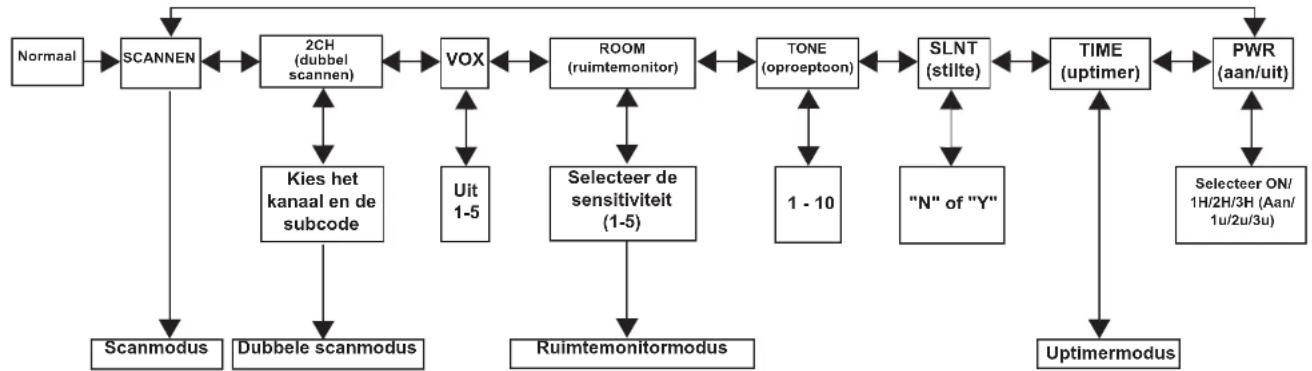

Common Menu

U kunt als volgt door het Common Menu navigeren:

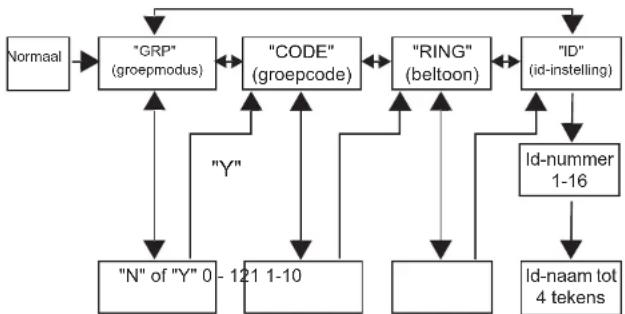

Groepmenu

1. Houd MENU/GRP vast om het GROUP MENU (Groepmenu) op te vragen.
2. ondoor te gaan maar elk menu (GRP/CODE/RING/ ID).
3. SEL/ m te selecteren.
4. onnaraerde gewenste conditie of het gewenste nummer te gaan.
5. SEL/ cm te selectoren.
6. MENU/GRP om af te sluiten.

Groepmodus instellen

1. Houd MENU/GRP vast om het GROUP MENU (Groepmenu) op te vragen.
2. SEL/ n de groepmodus te bedieren.
3. narr "Y". SEL/ om haar het groepmenu en de groepcode-instelling te gaan.
4. nair "N". SEL/ om pet groepmenu te verlaten.

Groepcode instellen

1. on de groepcode te kiezen.
2. SEL/ m de groepcode-instelling te voltooien.
3. De radio.gaat hier het instellingenmenu voor oproeptonen.
4. MENU/GRP om terug te gaan maar het groepmenu.

Beltoon instellen

De gebruiker kan de beltoon selecteren voor een directe oproep. Beltonen en oproeptonen zijn hetzelfde.

1. on teen beltoon te selecteren.
2. De geselecteerde beltoon klinkt.

ld instellen

Elke radio in de groep moet worden ingesteld met een id. De gebruiker kan een id-naam van maximaal (4) tekens instellen.

1. on een id-nummer te kiezen.
2. Als de id al in gebruik is, dan wordt de tekst USED (In gebruik) getoond. Als de tekst USED nicht wordt getoond, dan is de id beschikbaar.
3. SEL/ m door te gaan maar de instelling van de id-naam.

Id-naam instellen

De id-naam verschijnt op het scherm van de andere radio wanner u een oproep aan alle ontvangers of een directe oproep plaatst. De id-naam worden ook getoond op het scherm van de andere radio wanner deze een directe oproep plaatst. Wanner er geen id-naam is ingesteld, dan verschijnt het eenheidnummer.

1. oneen teken te kiezen dat op het scherm za knipperen.
2. SEL/ m het volgende teken te kiezen en door te gaan.
3. SEL/ m het id-nummer en de id-noam te registrieren.

Opmerking: De radio annuleert het geseleerde id-nummer en de ingevoerde id-noam en sluit het groepmenu af wanner op de MENU/GRP-toets worden gedrukt.

Kanaalinstellingen in groepmodus

Automatische kaneelwijziging instellen in de groepmodus:

1. MENU/GRP om maar de groepmodus te gaan.
2. SEL/ n de kanaalinstelling op te vragen.
3. narr "Auto Channel Change Setting" (Instelling voor automatische kanaalwijziging).
4. SEL/ n te selecteren.

Een kanaalnummer knippert en de tekst "ALL" (Alle) worden getoond.

1. onnet kanaal te selectoren.
2. SEL/ of oom de opdracht voor automatische kanaalwijziging te verzenden.
3. MENU/GRP omtering te gaan aan de kanaalinstelling in groepmodus.

Kanaal handmatig instellen in groepmodus:

1. MENU/GRP om maar de groepmodus te gaan.
2. SEL/ n de kanaalinstelling op te vragen.
3. narr "Manual Channel Setting" (Handmatige kanaalinstelling).
4. SEL/ n te selecteren.

Een kanaalnummer knippert en de tekst "MY" worden getoond.

1. onnet kanaal handmatig te selectoren.
2. SEL/ om de handmatige kanaalinstelleningen af te sluiten.
3. MENU/GRP omtering te gaan aan de kanaalinstelling in groepmodus.

Oproep aan alle ontvangers

1. MENU/GRP om maar de groepmodus te gaan.
2. om waar de instellenen voor oproepen aan alle ontvangers/directe oproepen te gaan.
3. on "All Call Transmission" (Verzending oproep aan alle) te selecteren. Op het scherm verschijnt "SYNC".
4. SEL/ on deze instellenen af te sluiten en een oproep aan alle ontvangers te verzenden.

De toon voor oproep aan alle ontvangers klinkt. knippertijdens de verzending.

1. MENU/GRP om af te sluiten.

Directe oproep instellen

1. MENU/GRP om maar de groepmodus te gaan.
2. om waar de instellenen voor oproepen aan alle ontvangers/directe oproepen te gaan.
3. oneen id-nummer te kiezen.
4. of SEL/ om een opdracht voor directe oproep te verzenden. De geseleeteerde oproeptoon klinkt. Tijdens het zenden worden het TX-pictogram en het CALL-pictogram op het scherm weergegeven.
5. MENU/GRP om'erug te gaan maar de instelling voor oproep aan alle ontvangers/directe oproep.

Functies van de radio

Kanaalscanmodus

Hiermee kan de radio scannen om actieve kanalen te zoeken. Wanner er activiteit worden waargenomen, dan "landt" (blijft) de radio voor 2 seconden (5 seconden voor VOX zonder hoofdtelefoon) op het betreffende kanaal. Druk op de PTT-toets om op dat kanaaluit te zenden. Wanner het kanaal Niet longer actief is, gaat de radio verder met het scannen maar andere kanalen.

De kanaalscan inschakelen:

1. MENU/GRP om maar het Common Menu te gaan. Ga door maar "SCAN".
2. SEL/ m kanaalscan in te schakelen.
3. MENU/GRP of PTT om de scanmodus uit te schakelen.

Dubbele scanmodus

Hiermee cunt u om en om op het huidige kanaal en op een ander kanaal scannen.

Een ander kanaal instellen en dubbel scannen starten:

1. MENU/GRP om maar het Common Menu te gaan. Ga door maar "2CH".
2. on het kanaal te selecteren. Druk daarna op

1. on de subcode te selecteren. Druk daarna op SEL/
2. De radio begint met dubbel scannen.

Opmerking: Als u hetzelfde kanaal endezelfde subcode instelt als het huidige kanaal, dan werkt dubbel scanners Niet.

1. MENU/GRP om dubbel scannen uit te schakelen.

Ruihtemonitor

Hiermee kan de radio spreak/geluid (aan de hand van het ingestelde gevoeligheidsniveau) detecteren en waar de luisterende radio zenden zonder op de PTT-toets te drukken. De radio waarop de monitor actief is kan in deze modus geen zendingen ontvangen.

De ruimtemonitor inschakelen:

1. MENU/GRP om maar het Common Menu te gaan. Ga door waar "ROOM" (Ruiimte).

2. SEL/ n te selecteren.

3. Naar het gewenste gevoeligheidsniveau voor de ruimtemonitor.

Opmerking: Gebruikiveau 1 in rustige omgevingen. Gebruikiveau 5 in omgevingen met veel lawaai.

1. SEL/ dm de ruimtemonitor in te schakelen.
   MENU/GRP om de ruimtemonitor uit te schakelen.
   Opmerking: Wanner spraak/geluid in de betreffende ruimte meer dan 60 seconden aanhoudt, dan stopt de monitor 5 seconden en gaat daarna verder.

Stille modus

In de stiltemodus worden alle binnenkomende oproepen gedempt. De achtergrondverlichting van de radio knippert wanner er een binnenkomende oproep is. Als de oproep nicht wordt beantwoord, dan wordt de achtergrondverlichting

uitgeschakeld en knippert tot er geen signaal is. De T80/ T80 Extreme Radio geeft een trilsignaal wonneer er een gemiste oproep is.

De stiltemodus worden 15 seconden languitgeschakeld wanner u zendt, ontvangt of op andere toetsen drukt.

De stiltemodus inschakelen:

1. MENU/GRP om maar het Common Menu te gaan.

2. Selecteer "SLNT".

3. SEL/ n te selectoren.
4. stiltemodus inschakelen. Op de kanaalindicator versusijnt "Y". schijnt.
5. de stiltemodus uitschakelen. Op de kanaalindicator verschijnt "N".

Uptimer

Hiermee kan de radio tot 59 minuten en 59 seconden timen. U kunt in deze modus binnenkomende oproepen ontvangen.

De timer gebruiken:

1. MENU/GRP om maar het Common Menu te gaan. Ga door maar "TIME" (Tijd).
2. SEL/ m de uptimer te selecteren.
3. SEL/ n de uptimer te starten.
4. SEL/ m de timer te pauzeren.
   SEL/ m de timer in- en uit te schakelen.
5. MENU/GRP of PTT om de uptimer te stoppen of opnieuw in te stellen.

Opmerking: Als er een oproep worden ontvangen, dan worden de id-naam weergegeven en gaat de radio daarna terug maar de timermodus. Het oproeppictogram knippert.

Toetsvergrendeling

Houd SEL/ ingedrukt todat /"LOCK"(Vergrendeling) verschijnt om het toetsenbord te vergrendelen.

Houd SEL/ ingedrukt tot /"UNLK" (Ontgrendeling) verschijnt om het toetsbord te ontgrendelen.

Schemlicht

Het LCD-schem wordt automatisch 10 seconden lang verlicht wanneer op een toets (behalte PTT) worden gedrukt.

Monitormodus

Hiermee kunt u luisteren maar zwakke signalen op het huidige kanaal.

De monitormodus inschakelen:

1. Druk op de MON-toets om korteijd te luisteren. Het pictogram knippert.
2. Houd de MON-toets 2 seconden ingedrukt om ononderbroken te luisteren. Het pictogram blijft knipperen.

De monitormodus uitschakelen:

Druk op de MON-, MENU/GRP- of SEL/ 0-toets om terug te gaan maar de normale modus. Het pictogram stopt met knipperen.

Roger-piepsignaal

Geeft het einde van een PTT- of VOX-zending aan. Het signal is te horen via de luidspreker wanner de toetspiepsignalen zich ingeschakeld. Het signal is Niet te horen via de luidspreker indien toetspiepsignalen zich uitgeschakeld.

Houd de Zoets vast verwijl u de radio aanzet om het Rogerpiepsignaal in en uit te schakelen. Herhaal de stap om het Roger-piepsignaal uit te schakelen.

LED-zaklamp

De radio heeft een ingebouwde LED-zaklamp.
De LED-zaklampindicator blijdt branden totdat de toets worden losgelaten.

Garantie-informatie

De geauthoriseerde Motorola-verkoper bij wie u de Motorola-tweerichtingsradio en/of originele accessoires hebt gekocht, accepteert een garantieclaim en/of voorziet in garantieservice.

Retoureer de radioaaruwverkoperomgebruikte maken van de garantieservice.Stuur de radio Niet terugaar Motorola.

U komt in aanmerking voor de garantieservice als u een kassabon of een vergelijkbaar aankoopbewijs met vermeling van de aanschaftdatum kut overleggen. De tweeichtingsradioClient ook duidelijk te zich voorzien van een serienummer. U hebt geenrecht op garantie als het type- en/of serienummer op het productRCTijn veranderd, verwijderd of onleesbaarRCTijn gemaatkt.

Wat door de garantie nicht wordt gedekt

• Defecten of schade als gevolg van gebruik van het Product op een andere manier dan de normale en gebruikelijke manier of door het Niet opvolgen van de instructies in deze handleiding.
  Defecten of schade door misbruik, ongevallen, of nalatigheid.
  Defecten of schade door onjuist testen, gebruik, onderhoud, bewerken, wijziging of aanpassing op welke manier dan ook.
• Afbreken van of schade aan antennes, tenzijrechtstreeks veroorzaakt door materiaal- of fabricagefouten.
• Producten die+zijn gedemonteerd of gerepareerod op een zodanige manier dat de prestaties van het product nadelig worden beinvloed of het normale testen van het product voor het vaststellen van een garantieclaim worden verstoord.
  Defecten of schade door bereik.
  Defecten of schade door vocht, vloeistoffen of morsen.
• Alle plastic onderdelen en alle andere externe onderdelen aan de buitenkant van het apparatus die zich bekrast of beschadigd door normala gebruik.

Tijdelijk gehurde producten.
Periodiek onderhoud en reparatie of verwang van onderdelen vanwege normala gebruik en normale slijtage.

Informatie over auteursrechten

Bij de in deze handledig beschreiben Motorola-producten horen möglichk autoursrechtelijk beschermde Motorolacomputerprogramma's die zich opgeslagen op halfgeleidergeheugens of andere media. Op grond van de wetgeving in de Verenigde Staten en in andere landen behoudt Motorola zich bepaalde rechten voor op autoursrechtelijk beschermde computerprogramma's, waaronder het exclusieve recht om de autoursrechtelijk beschermde Motorolaprogramma's te kopieren en te verspreiden.

Auteursrechtelijk beschermde computerprogramma's van Motorola die in deze handleiding worden beschreiben, mogen.daarom op geen enkele wijze worden gekopieerd of verspreid zonder de uitdukkelijke schriftelijkte toestemming van Motorola. Aan de koop van Motorola-producten kan direct noch indirect, door juridischeuitsluiting noch anderszins geen gebruiksrecht worden ontleend op grond van auteursrechten, patenten of gespatenteerde toepassingen van Motorola of andere externe softwareleveranciers, met uitzondering van het normale, Niet-exclusieve recht op gebruik dat van rechtswge voortvloeit uit de verkoop van een product.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS en het gestileerde M-Logo�zijn handelsmerken of gedeponeerde handelsmerken van Motorola Trademark Holdings, LLC en worden op grond van licenties gezruikt. Alle andere handelsmerken�zijn het eigendom van hun respectieve eigenaren.

© 2012 Motorola Solutions, Inc. Alle rechten voorbehonden.

PRODUKTSIKKERHED OG RF-EKSPONERING FOR TRANSPORTABLE TOVEJS-RADIOER

Forsigtig
