XTB446 - Walkie-talkie MOTOROLA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricetrasmettitore
Marca	Motorola
Modello	XTB446
Dimensioni (circa)	50 x 100 x 25 mm
Peso (circa)	150 g
Alimentazione	4 pile AAA o batteria ricaricabile Ni-MH
Numero di canali	8 canali
Portata massima	Fino a 10 km in campo aperto
Frequenza	UHF 446 MHz
Potenza di emissione	0,5 W
Funzioni principali	Comunicazione bidirezionale, controllo volume, selezione canale, standby, indicatore batteria scarica
Accessori inclusi	Clip da cintura, manuale d'uso, pile (secondo versione)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non utilizzare in atmosfere esplosive. Rispettare le normative locali.
Temperatura di funzionamento	-20°C a +50°C
Resistenza all'acqua	No, uso interno/esterno con tempo asciutto
Ricambi e riparabilità	Contattare il servizio post-vendita Motorola per le riparazioni
Garanzia	2 anni (secondo il paese)

Domande frequenti - XTB446 MOTOROLA

Come accendere e spegnere il ricetrasmettitore?

Per accendere, ruotare la manopola Volume/Standby in senso orario fino a sentire un clic. Per spegnere, ruotarla in senso antiorario fino all'arresto.

Qual è la portata massima?

La portata può raggiungere 10 km in campo aperto. In ambiente urbano o montuoso, può essere ridotta a poche centinaia di metri.

Quanti canali sono disponibili?

L'apparecchio dispone di 8 canali UHF (446 MHz) preimpostati. È possibile selezionare un canale tramite la manopola di selezione.

Come cambiare le pile?

Aprire il vano pile sul retro facendo scorrere il coperchio verso il basso. Inserire 4 pile AAA rispettando la polarità. Richiudere il coperchio.

Posso utilizzare pile ricaricabili?

Sì, è possibile utilizzare pile Ni-MH ricaricabili di tipo AAA. Assicurarsi di utilizzare un caricabatterie adatto e rispettare la polarità.

Come regolare il volume?

Ruotare la manopola Volume/Standby in senso orario per aumentare il volume, e in senso antiorario per diminuirlo.

Cosa fare se il ricetrasmettitore non si accende?

Controllare prima le pile: assicurarsi che siano inserite correttamente e non scariche. Sostituirle se necessario. Se il problema persiste, contattare il servizio post-vendita.

Come pulire l'apparecchio?

Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai solventi o prodotti abrasivi che potrebbero danneggiare la custodia.

È resistente all'acqua?

No, questo apparecchio non è resistente all'acqua. Evitare l'esposizione a pioggia o umidità. Utilizzarlo solo con tempo asciutto.

Dove trovare gli accessori?

Gli accessori (batterie, caricabatterie, clip, auricolari) sono disponibili presso i rivenditori autorizzati o sul sito Motorola. Consultare il manuale per i riferimenti compatibili.

MANUALE UTENTE XTB446 MOTOROLA

Prima di utilizzare questo prodotto, leggere le istruzioni per il funzionamento sicuro riportate nell'opuscolo Sicurezza del prodotto ed esposizione all'energia di radiofrequenza (RF) che accompagna la radio.

ATTENZIONE!

Prima di utilizzare questo prodotto, leggere le informazioni sull'energia di radiofrequenza e le istruzioni per il funzionamento nell'opuscolo Sicurezza del prodotto ed esposizione all'energia di radiofrequenza (RF), per garantire che siano rispettati i limiti di esposizione.

Sicurezza e uso generale durante la istruzioni di sicurezza caricabatterie

Prima di utilizzare il caricabatterie, leggere tutte le istruzioni e i punti di avvertenza relativi a:

• batteria
• caricabatterie e
  • radio con batteria

Attenzione

Per ridurre i rischi di lesioni, caricare solo la batteria ricaricabile approvata Motorola per questo prodotto. Altri tipi di batterie potrebbero esplodere, causando danni e lesioni alle persone.

OSSERVARE LE PRESENTI ISTRUZIONI

1. Non esporre il caricabatterie a pioggia o neve.
2. Non azionare o smontare il caricabatterie se ha ricevuto un colpo forte, se è caduto o altrimenti danneggiato.
3. Non manomettere mai la spina o il cavo AC forniti con l'unità. Se la spina non entra nella presa AC, provvedere all'installazione di una presa a muro adatta da parte di un elettricista qualificato. Una condizione inadeguata può provocare il rischio di scosse elettriche
4. Per ridurre il rischio di danni al cavo o alla spina, scollegare il caricabatterie dalla presa AC tirando dalla spina anziché dal cavo.
5. Per ridurre il rischio di scosse elettriche, scollegare il caricabatterie dalla presa AC prima di procedere ad eventuali interventi di manutenzione o pulizia.
6. L'uso di un accessorio non raccomandato o venduto da Motorola può causare il rischio di incendio, scosse elettriche o infortunio.
7. Accertarsi che il cavo sia posizionato in modo che non venga calpestato, non provochi inciampi, subisca danni o sia teso.

8. Non usare una prolunga a meno che non sia assolutamente necessario. L'uso di una prolunga inadeguata può provocare il rischio di incendio e/o scosse elettriche. Se si deve ricorrere a una prolunga, accertarsi che:

9. I poli della spina della prolunga siano dello stesso numero, dimensioni e forma di quelli della spina del caricabatterie.

10. La prolunga sia correttamente cablata e in buone condizioni elettriche, e che

11. Le dimensioni del cavo siano 18 AWG (1mm ² ) per lunghezze fino a 30 metri (100 piedi) e 16 AWG (1.3mm ² ) per lunghezze fino a 45 metri (150 piedi).

12. Il cavo di alimentazione di questo caricabatterie non può essere sostituito. Se il cavo è danneggiato, riportarlo al luogo di acquisto.

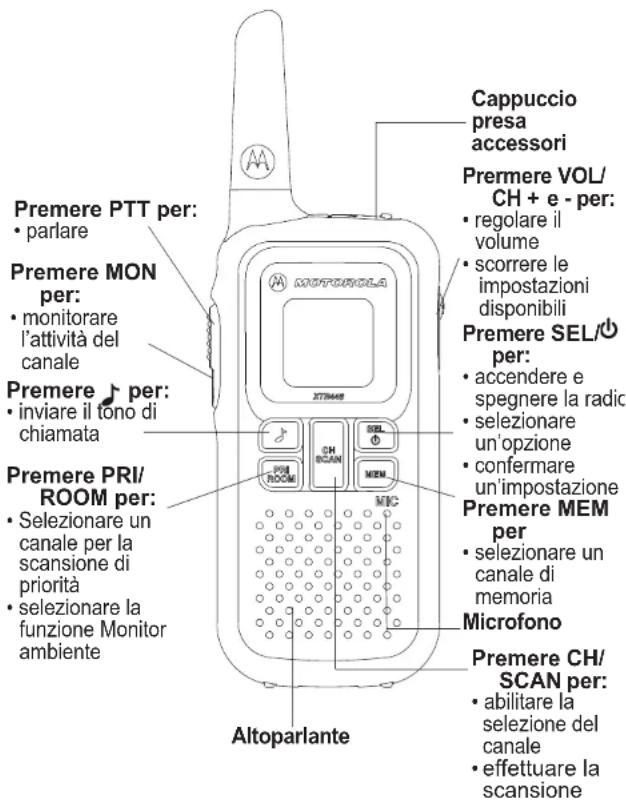

INTRODUZIONE

Nuova radio

La radio ricetrasmittente XTB446 opera sulle frequenze PMR446 e può essere utilizzata in tutti i paesi in cui le frequenze PMR446 sono autorizzate, fatte salve le normative applicabili. Questa radio ricetrasmittente non è soggetta a licenza ed è indicata per l'uso familiare o ricreativo di gruppo. L'uso di questa radio nei paesi in cui non viene distribuita è soggetto a normative governative e può essere vietato. Prima dell'uso, leggere attentamente questo manuale ed accertarsi di aver appreso il funzionamento corretto della radio.

Conservare la ricevuta di acquisto datata per proprio riferimento. Per ricevere l'assistenza in garanzia della ricetrasmittente Motorola è necessario produrre una copia della ricevuta di acquisto recante la data dell'acquisto a conferma che la radio è coperta da garanzia.

Batterie e carica delle batterie

La radio XTB446 è alimentata da un pacco batterie ricaricabile NiMH (idruro di nichel-metallo) in dotazione con la radio.

Non smontare il pacco batterie NiMH.

Attenzione

Nota: rimuovere le batterie se la radio non viene utilizzata per un periodo di tempo prolungato. Le batterie possono corrodersi nel tempo e danneggiare in modo permanente la radio. Procedere con la massima cautela qualora le batterie presentino perdite. Smaltire sempre le batterie scariche nei punti di raccolta appositi e non con i rifiuti domestici.

Inserimento delle batterie

1. Tirare il dispositivo di bloccaggio per aprire il coperchio del vano batteria.
2. Inserire il pacco batterie NiMH in modo che i contatti siano rivolti vero l'esterno per collegarsi ai contatti sul coperchio del vano batteria.
3. Riposizionare il coperchio della batteria e premere il dispositivo di chiusura finché non scatta in posizione.

Consente di caricare due radio con la batteria NiMH inserita. Può essere appoggiato su qualsiasi superficie piana, come una scrivania o un banco da lavoro. Caricare la batteria NiMH durante la notte (16 ore) prima di utilizzarla per la prima volta..

Verificare che la radio sia SPENTA prima di inserirla nel caricatore.

Attenzione

1. Inserire l'adattatore CA nella presa sulla parte posteriore del caricatore.
2. Inserire la spina dell'alimentatore a c.a. nella presa di rete.
3. Inserire la radio nel vano del caricatore, facendo attenzione che la tastiera sia rivolta in avanti. Se la si è inserita in modo corretto, il LED rosso si accende e resterà acceso finché la radio resta inserita nel caricatore.
4. Caricare la batteria per 16 ore, quindi togliere la radio dal caricatore.
5. Il pacco batterie al NiMH può essere caricato da solo, utilizzando l'apposito supporto in dotazione. Inserire il supporto per la batteria nel vano di carica, inserire il pacco batterie NiMH in modo che i contatti della batteria aderiscano a quelli del vano di carica. Se le batterie non sono inserite correttamente, il caricatore non funziona.

Stato di carica

L'indicatore rosso resta acceso durante la carica della radio con la batteria al NiMH inserita. Ci vorranno circa 16 ore per caricare una batteria scarica alla capacità totale.

Nota: se si passa da un ambiente caldo ad uno freddo o viceversa, aspettare di caricare la batteria fino a quando la sua temperatura non si sia normalizzata, di regola 20 minuti. Per ottenere una durata ottimale dalla batteria, togliere la radio dal caricatore entro 16 ore. Non riporre la radio nel caricatore.

Accensione e spegnimento della radio

1. Per accendere la radio, premere e tener premuto il tasto SEL/ per circa 2 secondi.

2. La radio emetterà un segnale acustico e visualizzerà

brevemente tutte le icone delle funzioni disponibili. Sul display appariranno il numero di canali 1-8, il codice di eliminazione delle interferenze 00-38 e l'indicatore di carica della batteria.

1. Per accendere la radio, premere e tener premuto il tasto SEL/ per circa 2 secondi.

Volume

1. Per alzare il volume, premere il pulsante laterale VOL/CH (+). Per abbassare il volume, premere il pulsante laterale VOL/CH (-). Il livello del volume (8-7) viene visualizzato per 5 secondi.

Toni della tastiera

Ogni volta che viene premuto un tasto – ad eccezione dei pulsanti PTT e - la radio emette un segnale acustico.

Per abilitare o disabilitare i toni della tastiera, premere e tener premuto quando si accende la radio.

Indicatore di carica e avviso batteria scarica

L'indicatore di carica della batteria visualizzato sulla parte superiore del display, segnala lo stato di carica della batteria. Se il livello di carica della batteria è basso, l'indicatore di carica della batteria lampeggia. Per proteggere la batteria ricaricabile, la radio si spegne quando la tensione scende al di sotto di un livello predefinito.

Autonomia della batteria

L'autonomia tipica delle batterie NiMH è di circa 14 ore.

Questo periodo è calcolato in base a un ciclo di 5% trasmissione, 5% ricezione e 90% standby.

Nota: l'uso regolare degli accessori viva voce (VOX) riduce l'autonomia della batteria.

Clip per cintura

La radio è dotata di due clip per cintura.

1. Per montare la clip per cintura, allinearne le scanalature a quelle presenti sulla parte posteriore della radio; spingere quindi la clip verso il basso, finché non scatta in posizione.
2. Per rimuoverla, tirare la linguetta di rilascio allontanandola dalla radio, quindi far scivolare la clip per cintura verso l'alto.

TRASMISSIONE E RICEZIONE

La radio dispone di 8 canali e 38 codici di eliminazione delle interferenze. Se si è parte di un gruppo e si desidera comunicare con gli altri membri del gruppo, tutte le radio devono essere sintonizzate sullo stesso canale e impostate sullo stesso codice. In caso di interferenze e se si deve cambiare canale, verificare che tutte le radio del gruppo siano sintonizzate sullo stesso canale ed impostate sullo stesso codice. Per comunicare con altri servendosi della radio:

1. Tenere la radio ad una distanza di 5 - 7 cm dalla bocca.
2. Premere e tener premuto PTT e parlare nel microfono. Durante la trasmissione, sul display viene visualizzato per l'intera durata della conversazione.
3. Dopo aver parlato, rilasciare il pulsante PTT per ricevere le chiamate in arrivo. Durante la ricezione, viene visualizzato

Campo di copertura

La radio è stata progettata per massimizzare le prestazioni e migliorare la portata di trasmissione. Per evitare interferenze, si consiglia di non utilizzare la radio ad una distanza inferiore a 1,5 metri dalle altre radio.

La portata dipende dall'ambiente in cui si opera ed è condizionato dalla presenza di strutture in cemento, aree fittamente alberate e dall'uso della radio all'interno di edifici o di veicoli.

La portata ottimale si raggiunge in aree pianeggianti, aperte, con una copertura massima di 8 chilometri. La portata media si ottiene in presenza di edifici o zone alberate, mentre quella minima in zone fittamente alberate e montagnose, dove il percorso di comunicazione risulta ostacolato.

Campo ottimale all'aperto	Campo medio all'aperto	Campo minimo all'aperto
Zone aperte e pianе	Edifici o alberi. Anche vicino a edifici residenziali	Denso fogliame o montagne. Anche all'interno di alcuni edifici

Monitoraggio dell'attività sul canale

È buona regola controllare l'attività del canale prima di trasmettere, per evitare di interrompere la conversazione di altri utenti che trasmettono sullo stesso canale.

1. Per controllare brevemente l'attività, premere e rilasciare MON. Verrà visualizzata un'icona lampeggiante Se si sente un rumore di fondo, il canale è libero. La forza del segnale in ricezione può essere influenzata da eventuali ostacoli che bloccano il percorso del segnale.
2. Per controllare continuamente l'attività, premere e tener premuto MON per 2 secondi. L'icona continuerà a lampeggiare. Si sentono un rumore di fondo e segnali.
3. Per disabilitare la funzione di monitor, premere MON; l'icona scompare dal display.

Selezione del canale

1. Premere CH/SCAN. Il numero del canale inizierà a lampeggiare.
2. Per incrementare o decrementare il numero del canale visualizzato, premere il pulsante laterale VOL/CH (+) o (-).
3. Premere CH/SCAN per impostare il canale.

Codice di eliminazione interferenze

I codici di eliminazione delle interferenze consentono di ridurre al minimo le interferenze, selezionandoli in diverse combinazioni. È possibile impostare un codice diverso per ogni canale. Per ogni canale 1-8, è possibile selezionare uno dei codici 00-38. Il codice 00 indica che nessun codice è stato selezionato, per cui la radio può ricevere un segnale, a prescindere dal codice impostato nella radio trasmittente.

Nota: le radio che sono state impostate su codici di eliminazione delle interferenze differenti non possono comunicare tra loro.

1. Premere SEL/ ⚡ numero del codice inizia a lampeggiare.
2. Per incrementare o decrementare il codice visualizzato, premere il pulsante laterale VOL/CH (+) o (-).
3. Premere SEL/Quattro volte per salvare il nuovo codice.

Canale memoria

È possibile memorizzare nella radio fino a 10 combinazioni di canali e codici di eliminazione delle interferenze.

Per memorizzare un canale di memoria:

1. Premere e tener premuto il pulsante MEM per due secondi. L'icona MEM lampeggia e viene visualizzato il numero di memoria.

2. Per incrementare o decrementare il numero di memoria visualizzato, premere il pulsante laterale VOL/CH (+) o (-).

3. Premere SEL/Per salvare il numero di memoria. Viene visualizzato anche il numero del canale lampeggiante.

4. Per incrementare o decrementare il numero del canale visualizzato, premere il pulsante laterale VOL/CH (+) o (-).

5.Premere SEL/ ⏻ numero del codice inizia a lampeggiare.

1. Per incrementare o decrementare il codice visualizzato, premere il pulsante laterale VOL/CH (+) o (-).

2. Premere SEL/ber salvare l'impostazione.

Per usare un canale con la funzione Canale memoria:

1. Premere il pulsante MEM. Sul display verranno visualizzati l'icona MEM e il numero di memoria.

2. Selezionare il numero di memoria premendo il pulsante laterale VOL/CH (+) o (-).

3. Premere SEL/ per salvare l'impostazione.

Scansione

La funzione di scansione consente di controllare tutti gli 8 canali. Alla rilevazione di un canale attivo, la radio si sintonizza brevemente su quel canale finché non si libera. Dopo una pausa di due secondi, la radio riprende la scansione.

1. Per selezionare la funzione di scansione, premere e tener premuto CH/SCAN fino alla visualizzazione di SCAN La radio inizierà la scansione dei canali.

2. Attivando la scansione con il codice impostato su ☐, la radio controllerà il traffico su ogni canale, a prescindere dal codice utilizzato su quel canale.

3. Se si attiva la scansione quando il codice è impostato su 1 - 38, la radio controllerà il traffico solo sul canale cui è

assegnato quel codice.

1. Quando rileva la presenza di traffico su un canale, la radio interrompe la scansione e l'utente può ascoltare la trasmissione in corso sul canale. Il display della radio visualizzerà il numero e il codice del canale sul quale è stata rilevata la presenza di traffico.
2. Per rispondere alla trasmissione, premere PTT mentre la radio è sintonizzata su quel canale.
3. Per arrestare la scansione, premere SEL/⏻, ♪ oppure premere e tener premuto CH/SCAN per due secondi.

Scansione canale di priorità

La radio dispone della funzione Scansione canale di priorità che consente di alternare la scansione tra il canale corrente e il canale di priorità. Alla rilevazione di un canale attivo, la radio si sintonizza brevemente su quel canale finché non si libera. Dopo una pausa di due secondi, la radio riprende la scansione. Se si preme PTT mentre la radio si è sintonizzata su un canale durante la scansione, sarà possibile trasmettere su quel canale.

Per selezionare il canale di priorità:

1. Premere il pulsante PRI/ROOM. L'icona PRI viene visualizzata e il canale di priorità lampeggia.
2. Per incrementare o decrementare il numero del canale di priorità visualizzato, premere il pulsante laterale VOL/CH (+) o (-).
3. Premere SEL/ ⏻. Il codice del canale di priorità lampeggerà.
4. Per incrementare o decrementare il codice visualizzato, premere il pulsante laterale VOL/CH (+) o (-).
5. Per iniziare la scansione del canale di priorità, premere SEL/
6. Per uscire dalla funzione di scansione del canale di priorità, premere PRI/ROOM.

Trasmissione a viva voce (VOX)

La funzione VOX consente di trasmettere a "mani libere", utilizzando gli accessori opzionali collegati alla radio.

Nota: quando si utilizzano gli accessori audio, abbassare il volume della radio prima di appoggiare la cuffia sulla testa o inserire l'auricolare nell'orecchio.

Per utilizzare la funzione VOX:

1. Per spegnere la radio, premere e tener premuto il tasto SEL/
2. Aprire il cappuccio accessori ed inserire l'accessorio audio nella presa apposita.

3. Per accendere la radio, premere e tener premuto il tasto SEL/

4. Premere SEL/∅ fino a visualizzare l'icona VOX. Anche il livello attuale (oF, {–3}) lampeggerà. Selezionando oF (OFF), viene disattivata la funzione VOX.

5. Selezionare il livello di sensibilità desiderato premendo il pulsante laterale VOL/CH (+) o (-).

6. Se si parla a voce bassa o in caso di ambienti silenziosi
   2 - Idoneo alla maggioranza delle situazioni
   3 - Se si parla a voce alta o in caso di ambienti rumorosi

7. Premere SEL/∂ tre volte per uscire e confermare il nuovo livello selezionato (l'icona VOX cessa di lampeggiare).

Monitor ambiente

La selezione di questa funzione consente di rilevare voci e rumori - a seconda del livello di sensibilità impostato – e di trasmettere alla radio ricevente senza dover premere il pulsante PTT.

In questa modalità, la radio che effettua il controllo non è in grado di ricevere le trasmissioni.

Per utilizzare la funzione Monitor ambiente:

1. Premere e tener premuto il pulsante PRI/ROOM per due secondi. L'icona BABY lampeggia e viene visualizzato il livello attualmente impostato (1-3).
2. Selezionare il livello di sensibilità desiderato premendo il pulsante laterale VOL/CH (+) o (-).
3. Premere SEL/ per salvare l'impostazione.
4. Per disabilitare la funzione Monitor ambiente, premere e tener premuto il tasto PRI/ROOM per due secondi, oppure spegnere e riaccendere la radio.

Risparmio energetico automatico

Questa funzione consente di prolungare la durata della batteria. Se, entro 3 secondi, la radio non rileva alcuna trasmissione o una chiamata in arrivo, entra automaticamente nella modalità di risparmio energetico. In questa modalità, la radio è in grado di ricevere le trasmissioni.

Blocco della tastiera

Questa funzione consente di disabilitare tutti i pulsanti ad eccezione di PTT; è inoltre possibile accendere e spegnere la radio.

Per bloccare la tastiera:

1. Premere SEL/ino a visualizzare . L'impostazione attuale of (OFF) lampeggia sul display.

2. Per abilitare e disabilitare il blocco della tastiera, premere il pulsante laterale VOL/CH (+).

3. Premere SEL/ per salvare l'impostazione.

Nota: se si esce dalla modalità di impostazione prima di salvare la selezione premendo SEL/dil blocco della tastiera sarà disabilitato: oF (OFF).

Per sbloccare la tastiera:

1. Premere e tener premuto il tasto SEL/per spegnere la radio.
2. Premere e tener premuto il tasto SEL/per accendere la radio. La tastiera è sbloccata.

Retroilluminazione

La funzione di retroilluminazione consente di illuminare il display quando si preme un tasto qualsiasi, ad eccezione di PTT; il display si spegne automaticamente 10 secondi dopo aver premuto un tasto.

INDICATORI E TONI DI SEGNALAZIONE

Tono di chiamata

La radio può trasmettere alle altre radio toni di chiamata diversi, per segnalare l'arrivo di una chiamata agli utenti dello stesso canale e codice. Sono disponibili 5 toni di chiamata.

1. Premere SEL/ ⏻ fino a visualizzare l'icona CALL (chiamata) per impostare il tono di chiamata. Viene anche visualizzato il numero lampeggiante del tono di chiamata attualmente impostato (I-5).
2. Premere il pulsante laterale VOL/CH (+) o (-) per modificare e sentire i toni di chiamata, mentre il numero da impostare lampeggia.
3. Premere SEL/ due volte per impostare il nuovo tono di chiamata selezionato.
4. Per inviare il tono di chiamata selezionato, premere 📋. Il tono selezionato viene trasmesso automaticamente per un periodo di tempo definito. Il tono di chiamata viene annullato alla pressione del pulsante PTT.

Tono di conferma trasmissione

Abilitando questa funzione, la radio ricetrasmittente invia un tono alla fine della trasmissione e al rilascio del pulsante PTT È come dire “Roger” o “Passo”; informando gli altri utenti che si è finito di parlare.

Per abilitare o disabilitare questo tono, premere il pulsante laterale VOL/CH (+) quando si accende la radio.

INFORMAZIONI AGGIUNTIVE Risoluzione dei problemi

Assenza di alimentazione o visualizzazione irregolare	• Riposizionare, sostituire o ricaricare le batterie.
Il messaggio non viene trasmesso	• Premere completamente il tasto PTT durante la trasmissione.• Riposizionare, sostituire o ricaricare le batterie.• Il canale condiviso può essere già in uso, provare a usare un altro canale.
Il messaggio non viene ricevuto	• Verificare che le ricetrasmittenti abbiano le stesse impostazioni di canale e codici di eliminazione interferenze (aiuta a eliminare le interferenze).• Assicurarsi che il tasto PTT non sia stato inavvertitamente premuto.• Riposizionare, sostituire o ricaricare le batterie.• Ostacoli e uso all'interno di edifici o veicoli possono interferire con la comunicazione. Cambiare la propria posizione.• Assicurarsi che il volume sia sufficientemente alto.
Ascolto di altre conversazioni o rumore su un canale	• È possibile che il canale condiviso sia già in uso, provare a usare un latro canale.
Campo di trasmissione limitato	• Strutture di cemento o acciaio, alberi e l'uso all'interno di edifici e veicoli diminuiscono la portata della ricetrasmittente. Per migliorare la trasmissione assicurarsi che la linea di trasmissione sia libera.• Tenere la ricetrasmittente vicino al corpo in una tasca o su una cinghia diminuisce la portata. Cambiare la posizione della ricetrasmittente.
Rumori statici molto forti o interferenze	• Ricetrasmittenti troppo vicine. Le ricetrasmittenti devono essere a minimo 1,5 metri di distanza.• Ricetrasmittenti troppo lontane Ostacoli che interferiscono con la trasmissione.

Uso e Manutenzione

Per pulire la radio:

• Usare un panno morbido inumidito
  • Non immérgere in acqua
• Non usare alcool o soluzioni detergenti.

Se la radio si bagna:

• Spegnere e togliere le batterie
• Asciugare con un panno morbido.
• Asciugare i contatti della batteria con un panno asciutto privo di filaccia.
• Non usare finché non è completamente asciutto.

Dati Tecnici

Canali 8

Codici 38

Frequenza Operativa 446.00625-446.09375 MHz

Raggio d'azione Fino a 8 chilometri, a seconda della natura del terreno e delle condizioni

Alimentazione Un pacco batteria al NiMH

Designazione Modello XTB446

Alimentazione 0.5 ERP

Trasmettitore (Watt)

Tipo Modulazione Fase (Angolo)

Spaziatura Canale (kHz) 12.5

Informazioni Sulla Garanzia

Il concessionario o il rivenditore Motorola autorizzato presso il quale si è acquistato il ricetrasmettitore Motorola e/o gli accessori originali, accetteranno i reclami di garanzia e/o forniranno l'assistenza prevista dalla garanzia.

A questo fine si invita l'utente a restituire la radio al proprio concessionario o rivenditore. Non restituire la radio alla Motorola.

Per ricevere l'assistenza prevista dalla garanzia occorre presentare la ricevuta di acquisto o una prova di acquisto comparabile recante la data di acquisto. Il ricetrasmettitore deve anche mostrare chiaramente il numero di serie. La garanzia non è valida se i numeri di modello o serie del prodotto sono stati

modificati, cancellati, rimossi o resi illeggibili.

Cosa Non è Coperto dalla Garanzia

• Difetti o danni risultanti dall'uso del Prodotto in maniera anomala o dalla mancata osservanza delle istruzioni del presente manuale.
• Difetti o danni derivanti da uso improprio, incidente o negligenza.
• Difetti o danni derivanti da procedure errate di collaudo, funzionamento, manutenzione, regolazione o da alterazioni o modifiche di qualsiasi tipo.
• Danni ad antenne, salvo non siano causati direttamente da difetti di materiale o lavorazione.
• Prodotti smontati o riparati in maniera tale da condizionare in modo avverso le prestazioni dell'unità o da impedire un controllo adeguato dell'unità al fine di verificare la validità del reclamo.
• Difetti o danni dovuti a campo operativo.
• Difetti o danni dovuti a umidità, liquidi o versamenti.
• Tutte le superfici di plastica e tutte le altre parti esposte esternamente che sono graffiate o danneggiate in conseguenza del normale utilizzo.
• Prodotti noleggiati su base temporanea.
• Manutenzione e riparazione periodica o sostituzione di componenti dovuta al normale utilizzo e usura.

Informazioni Sui Diritti d'Autore

I prodotti Motorola descritti in questo manuale possono includere programmi Motorola protetti da diritti d'autore, memorie di semiconduttore archivate o altri media. Le leggi degli Stati Uniti e di altri paesi garantiscono a Motorola determinati diritti esclusivi per programmi informatici protetti da diritti d'autore, ivi compreso il diritto esclusivo di copiare o riprodurre in qualsiasi forma i programmi Motorola protetti dai suddetti diritti.

ACCESSORI APPROVATI

Per acquistare questi accessori, rivolgersi al distributore di zona o al negozio presso cui è stata acquistata la radio.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS e la M stilizzata sono marchi commerciali o marchi registrati di Motorola Trademark Holdings, LLC e vengono utilizzati in concessione. Tutti gli altri marchi appartengono ai rispettivi titolari.

© 2012 Motorola Solutions, Inc. Tutti i diritti riservati.
